Titan TTC-NC85TZ(RB): обзор кулера на трёх тепловых трубках

21 февраля 2014, Однокрылов Владимир 0
Наш очередной испытуемый – универсальный процессорный кулер Titan TTC-NC85TZ(RB). Модель основана на трёх тепловых трубках, имеющих прямой контакт с теплораспределителем процессора. В комплект входит вентилятор размером 95х95x15 мм с одиннадцатью лопастями, которые вращаются со скоростью 210-2100 об/мин. При необходимости можно установить второй вентилятор.

Видеообзор Titan Dragonfly 3 TTC-NC85TZ(RB) #

Комплектация Titan Dragonfly 3 TTC-NC85TZ(RB) #

Кулер прибыл к нам на тестирование в коробке с изображением модели в сборе.

Упаковка Titan Dragonfly 3 TTC-NC85TZ(RB)

В упаковке аккуратно уложены:

  • Сам Titan Dragonfly 3 TTC-NC85TZ(RB).

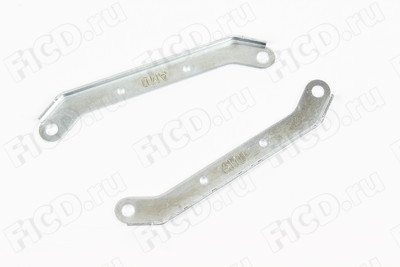

  • Две крепёжные планки.

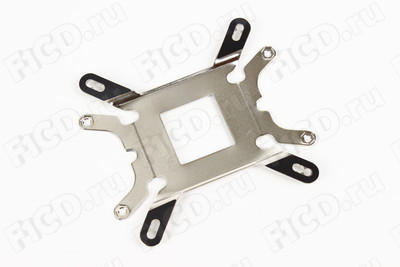

  • Опорная пластина.

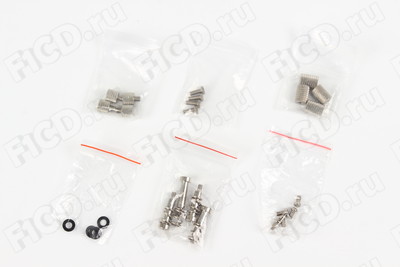

  • Набор прокладок, винтов и гаек.
Комплектация Titan Dragonfly 3 TTC-NC85TZ(RB)

Инструкции в комплектации нет – при универсальности крепления достаточно ориентироваться на расположения отверстий. Не обнаружилось в комплекте и термопасты.

Дизайн и характеристики Titan Dragonfly 3 TTC-NC85TZ(RB) #

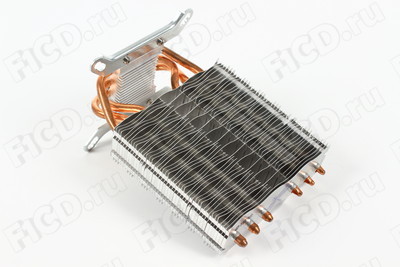

Кулер Titan Dragonfly 3 TTC-NC85TZ(RB) выполнен в формате обычной башни на трех U-образных тепловых трубках.

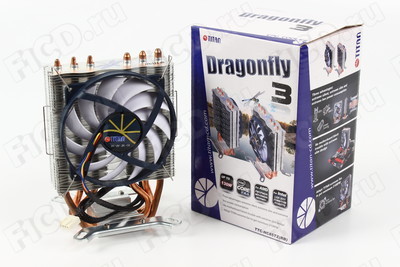

Процессорный кулер Titan Dragonfly 3 TTC-NC85TZ(RB) с коробкой

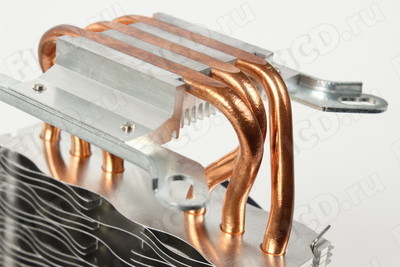

Все три трубки впрессованы в основание в соответствии с технологией прямого контакта – в этом случае они непосредственно соприкасаются с теплораспределителем процессора.

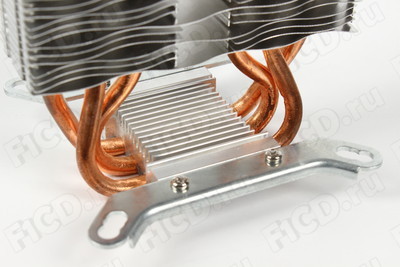

Основание Titan Dragonfly 3 TTC-NC85TZ(RB)

Полировка основания неплохая – поверхность подошвы ровная, а след от станка практически не виден, хотя до зеркальности ещё далеко.

Полировка основания Titan Dragonfly 3 TTC-NC85TZ(RB)

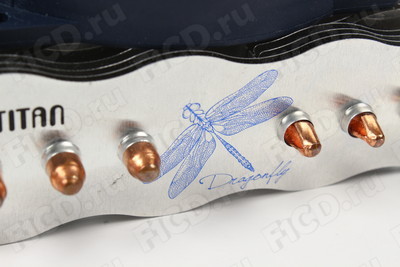

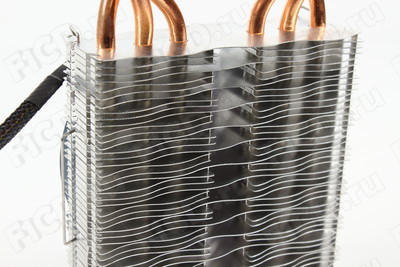

Рёбра радиатора имеют фигурные края для лучшего отвода горячего воздуха.

Пластины радиатора Titan Dragonfly 3 TTC-NC85TZ(RB)

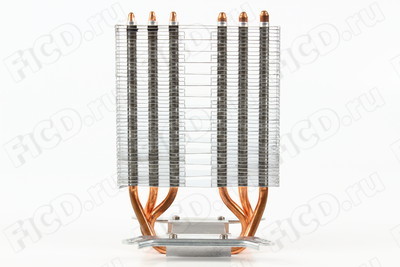

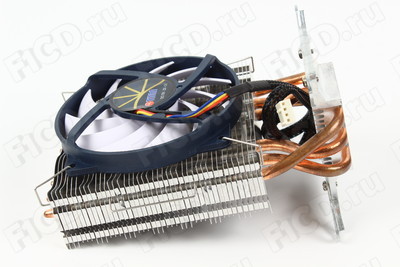

Набран радиатор симметрично, а отверстия в пластинах позволяют при наличии гибких скоб добавить ещё один вентилятор.

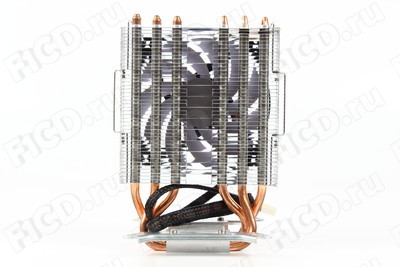

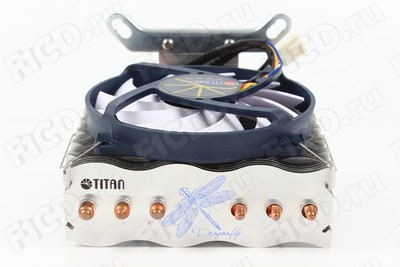

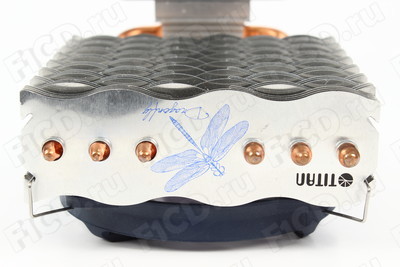

Вид спереди на радиатор Titan Dragonfly 3 TTC-NC85TZ(RB)

Вентилятор размером 95x95x15 мм снабжён одиннадцатью лопастями. Скорость их вращения составляет от 210 до 2100 об./мин. при заявленном уровне шума до 28,8 дБ.

Вентилятор Titan Dragonfly 3 TTC-NC85TZ(RB)

Вентилятор подключается четырёхконтактным коннектором и поддерживает PWM.

Переходник-разветвитель питания Titan Dragonfly 3 TTC-NC85TZ(RB)

Общие размеры кулера в сборе составляют, по нашим измерениям, 150x100x71 мм при массе 336 г без крепежа.

Titan Dragonfly 3 TTC-NC85TZ(RB) на весах

Технические характеристики Titan Dragonfly 3 TTC-NC85TZ(RB) мы свели в таблицу:

Габариты (с вентиляторами) 150x100x71 мм
Вес кулера 336 г
Материал основания Алюминий
Материал пластин Алюминий
Количество тепловых элементов 3 трубки
Диаметр тепловых трубок 6 мм
Материал тепловых трубок Медь
Вентилятор(ов) в комплекте 1 шт.
Размер вентилятора 95x95x15 мм
Скорость вращения вентилятора 210-2100 об./мин
Количество лопастей вентилятора 11 шт.
Тип подшипника Z-axis
Поддержка процессоров

Для AMD: AM2/AM2+/AM3/AM3+/FM1/FM2
Для Intel: LGA 775/1150/1155/1156/1366/2011

TDP процессора не должно превышать 130 Вт.

Тип подключения 1х4 pin

Установка прошла быстро – после закрепления опорной планки с оборота материнской платы только и оставалось, что прижать кулер винтами с пружинами.

Titan Dragonfly 3 TTC-NC85TZ(RB) на материнской плате

После установки обнаружилось, что кулер даже в сборе не соприкасается ни с какими элементами на материнской плате, а также не перекрывает близлежащие слоты.

Titan Dragonfly 3 TTC-NC85TZ(RB) на материнской плате

Стоит отметить, что крепление удерживает радиатор плотно и не допускает люфтов.

Тестирование Titan Dragonfly 3 TTC-NC85TZ(RB) #

Испытания проводились на тестовом стенде со следующей конфигурацией:

Аппаратное обеспечение
Материнская плата MSI Z68A-GD65 (G3)
Процессор Intel Core i5 2500K
ОЗУ Kingston KVR1333D3N9/4G
Жёсткий диск Seagate ST31000528AS 1Tb 7200rpm
Термоинтерфейс Arctic Cooling MX-4
Блок питания Tuniq PSU-ENS-1200W-BK
Программное обеспечение
Операционная система Windows 7 Home Basic 32-bit
CPU-Z Версия 1.59
RealTemp Версия 3.60
Linpack LinX Версия 0.6.4
Furmark Версия 1.9
Hardware Monitor Версия 1.18

Во время тестирования температура окружающего воздуха была равна 23 градусам, стендовый процессор работал на тактовой частоте 3,3 и 4,5 ГГц, вентилятор вращался с максимальной скоростью – 2100 об./мин при отключенном PWM.

Температура при максимальных оборотах без разгона
Параметры процессора при разгоне
Температура на максимальных оборотах при разгоне

Общий результат мы внесли в сводную таблицу:

Кулер Номинал Разгон
Простой Нагрузка Простой Нагрузка
Titan Dragonfly 3 TTC-NC85TZ(RB) 38 56 41 75
Zalman CNPS90F 39 61 42 85
Zalman FX100 44 72 59@4 ГГц 97@4 ГГц
ICE HAMMER IH-THOR 29 43 30 56
ICE HAMMER IH-4800 29 43 30 55
Thermaltake BigTyp Revo (1000 RPM) 34 50 36 67
Thermaltake BigTyp Revo (1800 RPM) 35 50 35 63
GlacialTech Igloo H58 29 47 34 56
GlacialTech Igloo H46 31 49 35 58
GlacialTech Igloo 5620 33 52 39 64
Thermaltake Contac 30 35 50 36 60
Arctic Cooling Freezer 13 Pro CO 33 53 40 68
Arctic Cooling Freezer 13 Pro 35 54 39 68
Thermaltake Silent 1156 (CLP0552) 35 61 41 76
Thermaltake Jing 32 53 38 65
Thermaltake Frio OCK 37 50 36 62
Thermaltake Frio 32 51 37 64
Noctua NH-D14 32 50 37 62
Scythe Mugen 3 34 50 38 63
Thermalright True Spirit 140 28 56 30 63
Thermalright Macho HR-02 28 50 38 61
Zalman CNPS12X 29 48 32 59
Titan HATI 28 48 36 62
Thermaltake SlimX3 29 71
Scythe Kozuti 34 64 45 84

Кроме температурного режима, мы измерили шум на минимальных и максимальных оборотах:

Об./мин / расстояние 10 см 30 см 50 см
396 (PWM ON) 41 дБ 35 дБ <32 дБ
2080 (PWM OFF) 49 дБ 42 дБ 38 дБ

Жёсткие пружины крепежа "оформили" прижатие на славу – отпечаток термопасты получился чёткий.

Отпечаток термопасты на Titan Dragonfly 3 TTC-NC85TZ(RB)
Titan Dragonfly 3 TTC-NC85TZ(RB) в работе

Вентилятор данной модели имеет минимальную вибрацию, которая никак не сказывается на уровне шума, так что резиновые вставки тут не требуются.

Titan Dragonfly 3 TTC-NC85TZ(RB): резюме #

Стоимость Titan Dragonfly 3 TTC-NC85TZ(RB) на момент тестирования составляет около 850 рублей. При наличии всего трёх тепловых трубок не стоит ожидать от этого кулера тишины при разгоне, однако для стандартных режимов такого охлаждения будет более чем достаточно. Для разгона, разумеется, можно установить другой вентилятор и даже два, но в этом случае стоит обратить свое внимание на более продвинутую модель.

Плюсы Titan Dragonfly 3 TTC-NC85TZ(RB): #

  • Тихий вентилятор в режиме PWM.
  • Прочное крепление.
  • Возможность установки второго вентилятора.

Минусы Titan Dragonfly 3 TTC-NC85TZ(RB): #

  • Существенных не обнаружено.
Редакция F1CD благодарит компанию "СВЕГА"
за предоставленный для тестирования кулер Titan Dragonfly 3 TTC-NC85TZ(RB).
Редакция F1CD благодарит компанию "СВЕГА"
за предоставленный для тестирования кулер Titan Dragonfly 4 TTC-NC95TZ.
