Zalman FX100: обзор "хладного куба"

07 февраля 2014, Однокрылов Владимир 0
Наш очередной обзор посвящён процессорному кулеру Zalman FX100. Безвентиляторная модель снабжена шестигранным радиатором, который соединяется с зеркальной подошвой десятью тепловыми трубками. Универсальный кулер для процессоров Intel и AMD обеспечивает совершенно бесшумное охлаждение, хотя при делании его можно дополнить 92-миллиметровым вентилятором.

Видеообзор Zalman FX100 #

Комплектация Zalman FX100 #

К нам на тестирование кулер приехал в массивной чёрной упаковке с цветной полиграфией.

Упаковка Zalman FX100

Внутри коробки обнаружился следующий комплект:

  • Сам Zalman FX100.
  • Универсальная крепёжная планка.
  • Прижимная планка.
  • Термопаста.

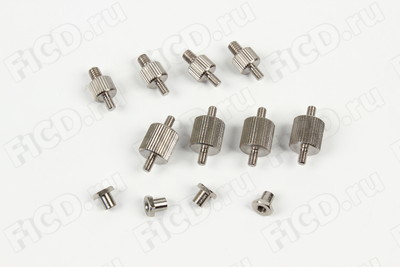

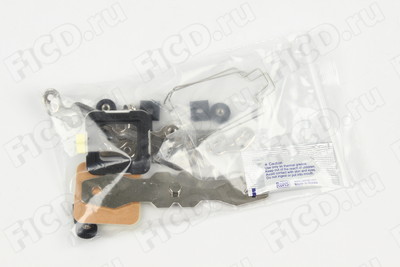

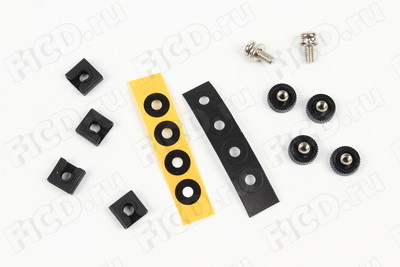

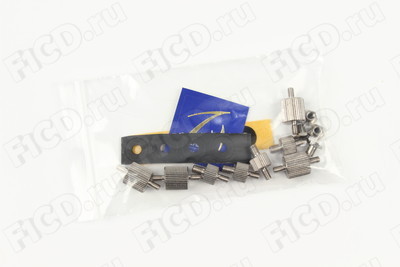

  • Набор прокладок, винтов и гаек.
  • Инструкция.

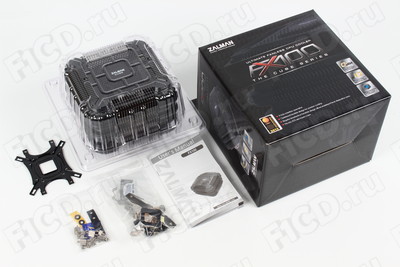

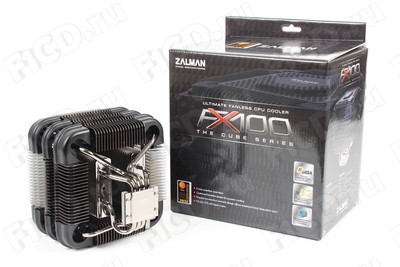

Комплектация Zalman FX100

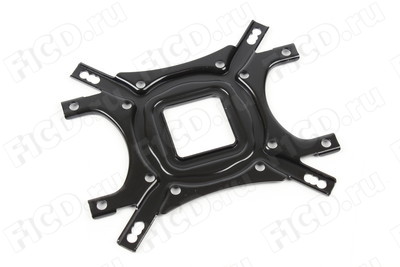

Крепление универсальное – производитель решил разместить на одной-единственной опорной планке отверстия под все актуальные процессорные сокеты.

Дизайн и характеристики Zalman FX100 #

Внешний вид Zalman FX100 очень своеобразный: кулер представляет собой окрашенную в чёрный конструкцию из большого количества алюминиевых ребер, нескольких фигурных вставок и тепловых трубок. Общие размеры модели в сборе составляют 156x157x156 мм при массе 766 г без крепежа.

Процессорный кулер Zalman FX100 на весах

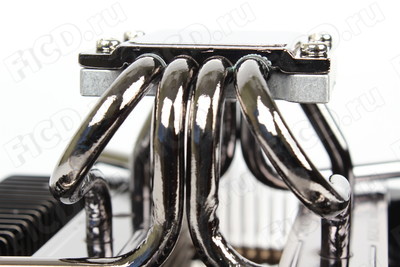

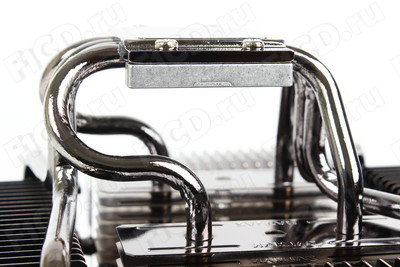

Никелированных тепловых трубок диаметром 6 мм, на первый взгляд, четыре штуки, и впрессованы они в основание без прямого контакта с теплораспределителем процессора. Однако к двум трубкам, несущим основной радиатор, припаяно ещё шесть, что в итоге даёт нам целых десять тепловых элементов.

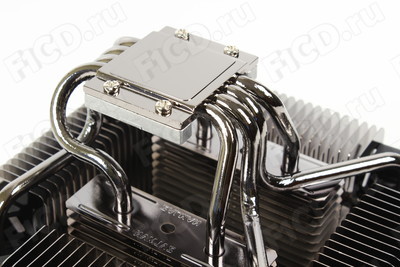

Основание Zalman FX100

Основной радиатор набран редко и без пайки, пластины прямые, чтобы не задерживать теплый воздух, поскольку конструкция изначально ориентирована именно на пассивное охлаждение.

Пластины радиатора Zalman FX100

Кроме внешнего радиатора, в середине кулера имеются ещё два минирадиатора с небольшими рёбрами, набранными более часто.

Минирадиаторы Zalman FX100

Основание отшлифовано до зеркального блеска без каких-либо изъянов, а места соприкосновения с трубками пропаяны.

Полировка основания Zalman FX100

Радиатор несимметричный, а между ним и основанием имеется большой зазор, что позволяет без опаски использовать кулер на большинстве материнских плат.

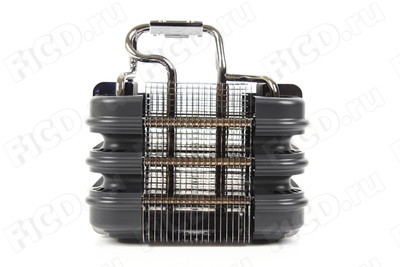

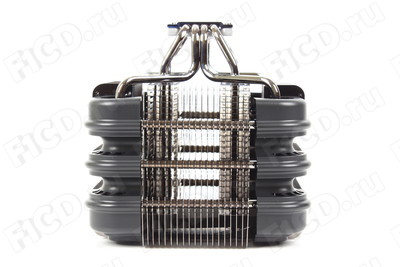

Вид сбоку на радиатор Zalman FX100

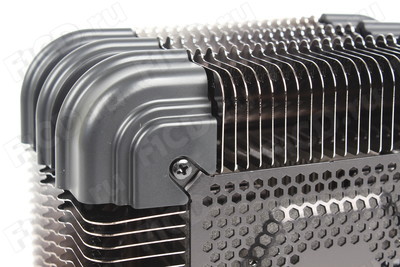

Сверху кулер увенчан крупноячеистой металлической решёткой, защищающей концы трубок внутренних радиаторов. Крышка крепится четырьмя саморезами в пластиковые угловые элементы

Верхняя сторона Zalman FX100

Вентилятора в комплекте, разумеется, нет, но зато есть крепёжные рамки под 92-миллиметровую модель. Однако использование вентилятора лишает смысла затею с пассивным охлаждением, так что мы при тестировании обошлись без него.

Рамки для вентилятора в комплекте Zalman FX100

Технические характеристики Zalman FX100 мы свели в таблицу:

Размер 156x157x156 мм
Вес кулера 770 г
Материал основания Медь
Материал пластин Алюминий
Количество тепловых элементов 10 трубок
Диаметр тепловых трубок 6 мм
Материал тепловых трубок Медь
Вентилятор(ов) в комплекте Нет, можно установить 1
Поддерживаемый размер вентилятора 92 мм
Поддержка процессоров S775, S1150/1155/S1156, S1356/S1366, S2011, AM2, AM2+, AM3/AM3+/FM1, FM2

Установить данный кулер легко – сначала с оборота материнской платы прикручивается задняя универсальная планка, затем удерживающие рамки закрепляются на винтах, а после нанесения термопасты прижимная планка зажимается двумя винтами с шайбами. Винты закручиваются крестовой отвёрткой сквозь радиатор, так что длина рабочей части этой отвёртки должна быть не меньше 14 см, а для большего комфорта – все 15 см, чтобы наверняка не цеплять пластины радиаторов.

Zalman FX100 на материнской плате

Мы разместили кулер так, чтобы он не цеплял радиаторы на элементах материнской платы, а опорная планка на обороте не упиралась в основу тестового стенда. Стоит отметить, что для сокетов Intel опорную панельку можно повернуть на 90 градусов, но на современных сокетах AMD такой фокус провернуть просто не получится из-за расположения отверстий.

Zalman FX100 на материнской плате

После установки можно констатировать, что даже среднего размера радиатор на оперативную память не будет мешаться при монтаже Zalman FX100. А вот по поводу прижатия есть претензии – кулер несложно повернуть даже при максимальном усилии от винтов.

Тестирование Zalman FX100 #

Испытания проводились на тестовом стенде со следующей конфигурацией:

Аппаратное обеспечение
Материнская плата MSI Z68A-GD65 (G3)
Процессор Intel Core i5 2500K
ОЗУ Kingston KVR1333D3N9/4G
Жёсткий диск Seagate ST31000528AS 1Tb 7200rpm
Термоинтерфейс Arctic Cooling MX-4
Блок питания Tuniq PSU-ENS-1200W-BK
Программное обеспечение
Операционная система Windows 7 Home Basic 32-bit
CPU-Z Версия 1.59
RealTemp Версия 3.60
Linpack LinX Версия 0.6.4
Furmark Версия 1.9
Hardware Monitor Версия 1.18

Во время тестирования температура окружающего воздуха была равна 22 градусам, а стендовый процессор работал на тактовой частоте 3,3 и 4,0 ГГц. Обычно мы проводим тесты на частоте 4,5 ГГц, однако из-за специфики пассивного охлаждения стабильности при нагрузке удалось достичь только на отметке 4,0 ГГц и ниже.

Температура при максимальной нагрузке без разгона
Параметры процессора при разгоне
Температура на максимальной нагрузке при разгоне

Общий результат мы внесли в сводную таблицу:

Кулер Номинал Разгон
Простой Нагрузка Простой Нагрузка
Zalman FX100 44 72 59@4 ГГц 97@4 ГГц
ICE HAMMER IH-THOR 29 43 30 56
ICE HAMMER IH-4800 29 43 30 55
Thermaltake BigTyp Revo (1000 RPM) 34 50 36 67
Thermaltake BigTyp Revo (1800 RPM) 35 50 35 63
GlacialTech Igloo H58 29 47 34 56
GlacialTech Igloo H46 31 49 35 58
GlacialTech Igloo 5620 33 52 39 64
Thermaltake Contac 30 35 50 36 60
Arctic Cooling Freezer 13 Pro CO 33 53 40 68
Arctic Cooling Freezer 13 Pro 35 54 39 68
Thermaltake Silent 1156 (CLP0552) 35 61 41 76
Thermaltake Jing 32 53 38 65
Thermaltake Frio OCK 37 50 36 62
Thermaltake Frio 32 51 37 64
Noctua NH-D14 32 50 37 62
Scythe Mugen 3 34 50 38 63
Thermalright True Spirit 140 28 56 30 63
Thermalright Macho HR-02 28 50 38 61
Zalman CNPS12X 29 48 32 59
Titan HATI 28 48 36 62
Thermaltake SlimX3 29 71
Scythe Kozuti 34 64 45 84

Кроме температурного режима, измерять в принципе нечего – вентилятора в комплекте нет, поэтому торжественно удостоверяем, что уровень шума равен 0 дБ. Прижатие кулера, несмотря на наши сомнения, оказалось на уровне – отпечаток термопасты большей частью равномерен, за исключением следов от легкого поворота кулера при установке.

Отпечаток термопасты на Zalman FX100

В целом конструкция кулера оказалась оправданной – большое количество тепловых трубок неплохо справляются с теплом от производительных процессоров, причем без принудительной конвекции, а в обычном корпусе с вентиляторами на задней стенке эффект будет явно выше.

Zalman FX100: резюме #

Стоимость Zalman FX100 на момент тестирования находится на уровне 2700 рублей, и для пассивного решения данная модель неплохо справляется со своей задачей, вполне позволяя использовать неразогнанные процессоры с TDP 95 Вт без добавления дополнительного вентилятора. К тому же вес изделия не такой уж и большой – всего 770 г, так что материнской плате вряд ли грозит изгиб текстолита. Прижим, несмотря на люфт относительно крепления, довольно надёжный и совершенно не мешает кулеру исполнять свои обязанности.

Плюсы Zalman FX100: #

  • Бесшумность.
  • Отличное качество изготовления.
  • Возможность доустановки вентилятора.

Минусы Zalman FX100: #

  • Без вентилятора данная модель не подходит для разгона.
Редакция F1CD благодарит компанию "СВЕГА"
за предоставленный для тестирования кулер Zalman FX100.

Фотогалерея Zalman FX100 #

Протестировано в F1CD.ru
