Тест-обзор Thermalright Macho HR-02: настоящий мачо

17 февраля 2012, Скакунов Станислав 0
На этот раз к нам на тест попала система охлаждения центрального процессора Thermalright Macho HR-02. Кулер обладает шестью тепловыми трубками диаметром 6 мм каждая, общая площадь рассеивания составляет около 9000 см2. Вентилятор Thermalright TR-TY140, входящий в комплект поставки, обладает очень хорошей производительностью и низким уровнем шума, а также поддерживает автоматическую регулировку скорости вращения. Все это позволяет надеяться на то, что Thermalright Macho HR-02 покажет хорошие результаты.

Thermalright Macho HR-02: обзор комплекта поставки #

Наверное, перед каждым из пользователей вставал вопрос охлаждения центрального процессора своего персонального компьютера. Естественно, хотелось сделать это не только с рациональными затратами, но и чтобы уровень шума был низок и не вызывал неприятных ощущений. Компания Thermalright долгое время предлагала качественные решения, но цена на них была, мягко говоря, высоковатой.

Однако совсем недавно на прилавках появился доступный кулер Thermalright Macho HR-02. Как можно увидеть из названия, он построен на основе модели Thermalright HR-02. Давайте же посмотрим, можно ли считать его сильным игроком в среднем ценовом сегменте и достоин ли он носить гордое имя Macho?

Комплект поставки Thermalright Macho HR-02 #

Кулер поставляется в коробке среднего размера. Цветовая гамма в стиле "вырви глаз", а именно в черно-зеленой. Картон довольно тонкий, однако кулер приехал к нам без повреждений.

На лицевой стороне коробке расположилась фотография самого Thermalright Macho HR-02, его название и логотип производителя. Что же, минималистично, но выглядит очень неплохо.

Лицевая сторона коробки Thermalright Macho HR-02

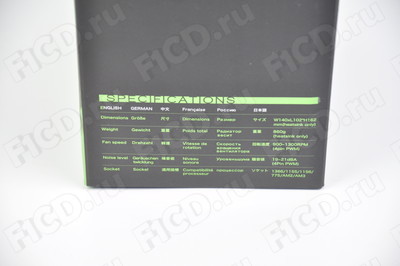

На левом торце разместились краткие спецификации устройства на шести языках, в том числе и на русском.

Левый торец коробки Thermalright Macho HR-02

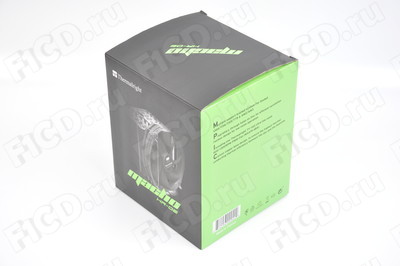

На правом торце можно обнаружить информацию об основных особенностях устройства.

Правый торец коробки Thermalright Macho HR-02

Оборотная сторона коробки очень похожа на лицевую, но сделана в зеленой, а не черной цветовой гамме.

Оборотная сторона коробки Thermalright Macho HR-02

В комплект поставки Thermalright Macho HR-02 входят:

  • Сам кулер.
  • Вентилятор Thermalright TR-TY140.
  • Универсальный backplate.
  • Универсальная монтажная рамка.
  • Прижимная пластина.
  • Два пакетика с крепежной мелочевкой.
  • Монтажный ключ.
  • Скобы крепления вентилятора.
  • Виброизолирующие прокладки для вентилятора.
  • Пакетик с двумя граммами фирменного термоинтерфейса Chill Factor.
  • Несколько огорчило то, что производитель решил не класть в комплект третью ревизию термопасты Chill Factor, а использовал более и раннюю и менее эффективную.
Комплект поставки Thermalright Macho HR-02

Дизайн Thermalright Macho HR-02 #

Thermalright Macho HR-02 отличается внушительными размерами, а именно 140х102х162 мм без вентилятора и 140х129х162 мм с вентилятором. Как можно заметить, вентилятор имеет толщину 27 мм против 25 мм у большинства вентиляторов типоразмера 140х140х25 мм или 120х120х25 мм.

Вес конструкции составляет 853 грамм – для таких размеров масса вполне соответствующая. Сегодня нередко можно встретить системы охлаждения весом в 1 кг или даже чуть больше.

Thermalright Macho HR-02 на весах

Но давайте перейдем непосредственно к кулеру, а точнее к его радиатору.

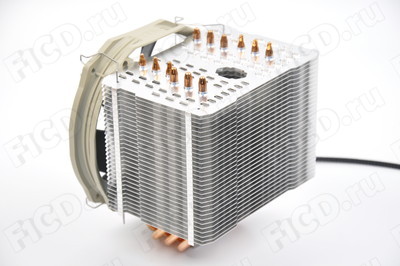

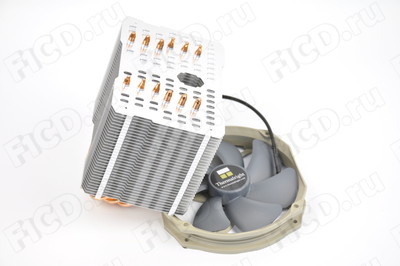

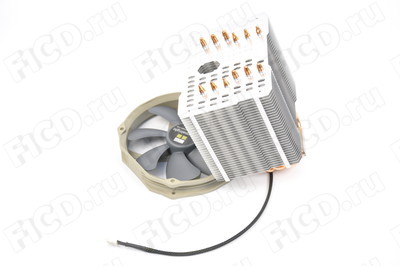

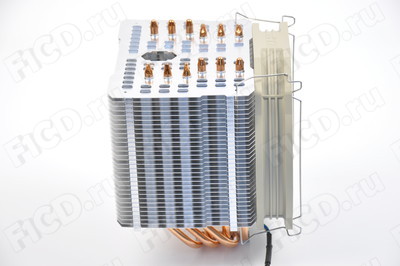

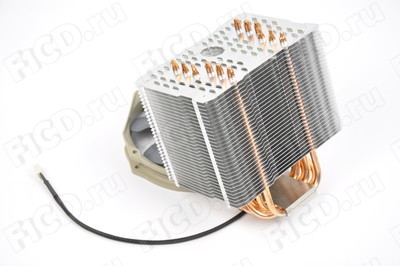

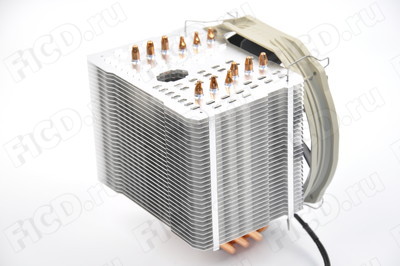

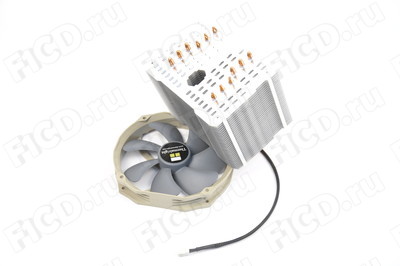

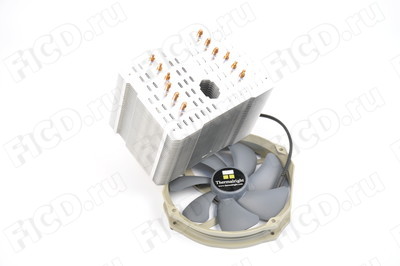

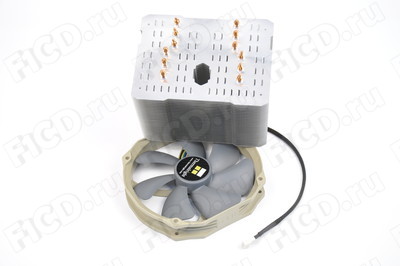

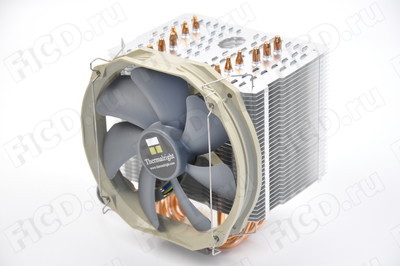

Общий вид кулера Thermalright Macho HR-02

Конструкция не претерпела каких-то принципиальных изменений в сравнении с Thermalright HR-02, но есть некоторые моменты, о которых стоит рассказать подробнее. Так, например, если Thermalright HR-02 полностью никелирован, то у Thermalright Macho HR-02 покрытие из никеля только в основании. Ребра изготовлены из алюминия, а тепловые трубки — из меди. Толщина ребер уменьшилась с 0,5 мм до 0,4 мм. Общая площадь рассеивания составляет около 9000 см2.

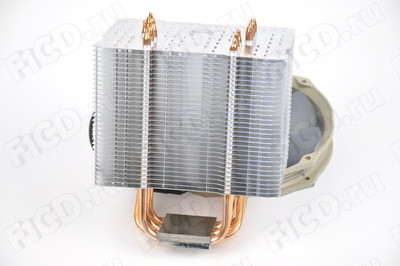

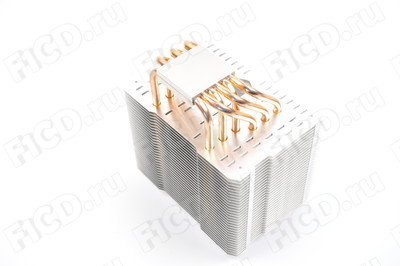

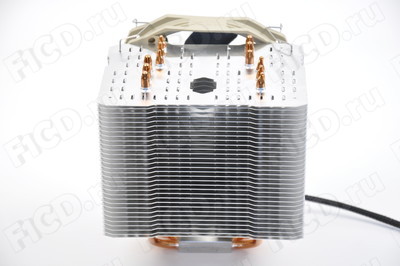

Радиатор Thermalright Macho HR-02

Основание выполнено из двух половин. Каждая половина имеет желобки, куда вставлены тепловые трубки. Для улучшения контакта производитель дополнительно использовал припой. Это должно положительно сказаться на скорости передачи тепла от основания к ребрам.

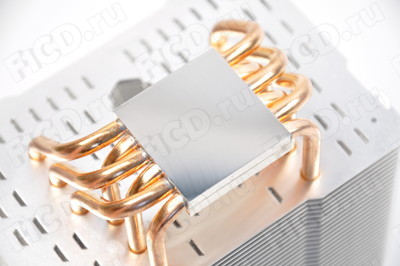

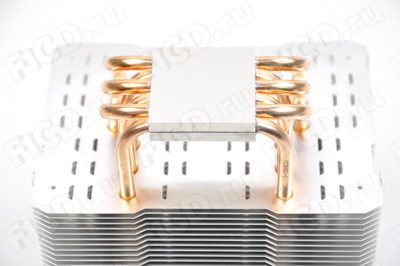

Основание кулера Thermalright Macho HR-02

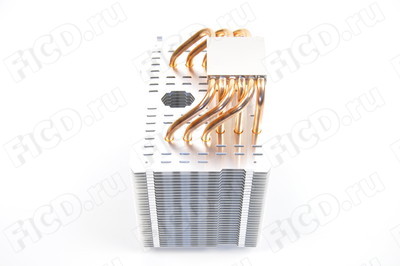

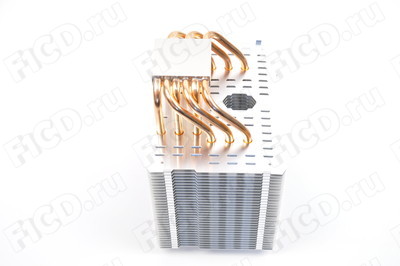

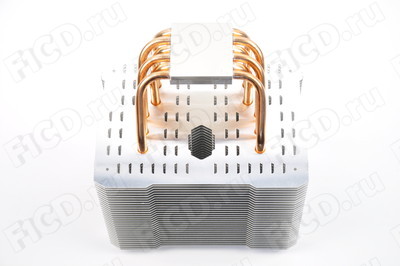

Всего тепловых трубок шесть штук. Диаметр каждой составляет 6 мм. Особое внимание хотелось бы обратить на способ распределения тепловых трубок. Фактически он разбиты на две группы — три тепловые трубки поднимаются строго вверх, при этом через одну перемежаясь со второй группой, у которой тепловые трубки расположены под углом для переноса тепла в заднюю часть радиатора. Обе группы несколько смещены друг относительно друга.

Качество полировки основания Thermalright Macho HR-02

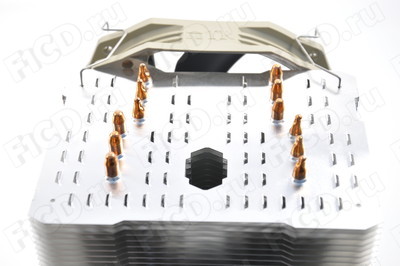

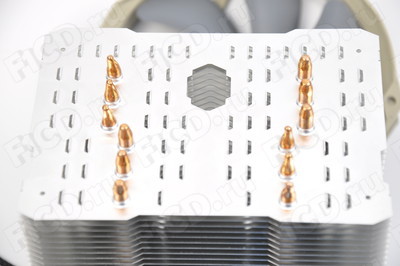

Всего в Thermalright Macho HR-02 используется 31 алюминиевая пластина. Каждая имеет очень сложный профиль и специальные отверстия для создания завихрений воздуха. Тепловые трубки соединяются механически с ребрами, но метод пайки не используется.

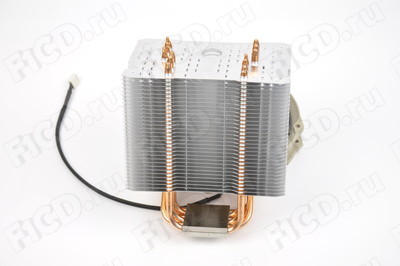

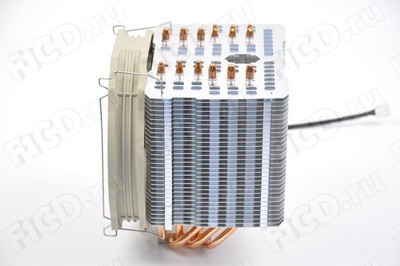

Конструкция радиатора Thermalright Macho HR-02

В Thermalright Macho HR-02 применяется фирменный вентилятор Thermalright TR-TY140 размером 140х160х27 мм. Диаметр ротора — около 42 мм. Скорость регулируется в пределах от 900 об./мин до 1300 об./мин, при этом максимальный шум находится на отметке 21 дБ. Питается вентилятор от 0,2 А по линии 12 В. В Thermalright TR-TY140 используются подшипники Enchanced Hyper-Flow Bearing (EHFB), а срок службы, по официальным данным, составляет 100000 часов работы. Судя по "времени жизни", в вентиляторе должны быть установлены качественные подшипники.

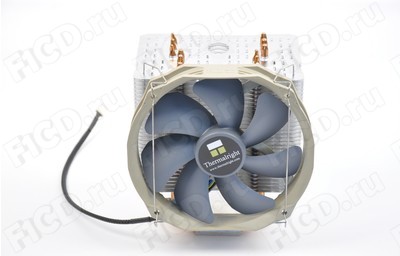

Вентилятор Thermalright TR-TY140 "лицом"
Вентилятор Thermalright TR-TY140 оборотной стороной

Совместимость и установка Thermalright Macho HR-02 #

Немного расскажем о процессе установки Thermalright Macho HR-02 на наш тестовый стенд. Thermalright известна тем, что не балует своих покупателей разнообразным крепежом, выпуская разные модификации под разные же сокеты. В этот раз ситуация изменилась, и мы можем установить Thermalright Macho HR-02 на большое количество платформ, за исключением, разве что, LGA 2011.

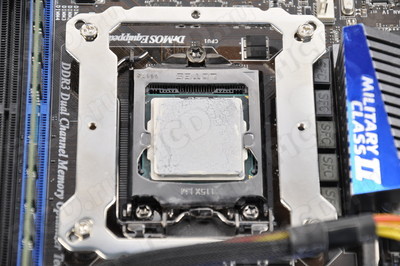

Для монтажа Thermalright Macho HR-02 необходимо в backplate установить пластиковые шайбы, в которые вставить винты. После этого приложить backplate к нижней стороне материнской платы так, чтобы сверху показалась резьба. Далее накручиваем шайбы с прокладками, устанавливаем поверх соответствующую пластину. Затем наносим термоинтерфейс (в нашем случае это была термопаста Arctic Cooling MX4), устанавливаем кулер на законное место. Далее появляются сложности.

Из-за смещенного центра тяжести кулер так и норовит упасть, поэтому, придерживая его, мы фиксируем прижимную планку к рамке вокруг сокета с одной стороны и видим неприятный момент: с обратной стороны комплектным ключом винт не закрутить — мешают высокие радиаторы системы охлаждения цепей питания материнской платы. Пришлось изворачиваться и закручивать этот винт со стороны оперативной памяти по половине оборота за раз. Довольно утомительно занятие.

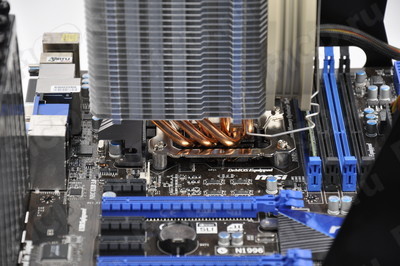

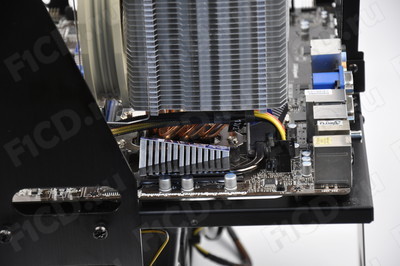

Установка Thermalright Macho HR-02: тот самый винтик

Естественно, есть отверстие прямо над этим злополучным винтом, однако добраться до него без длинной отвертки невозможно. Такая отвертка входит в комплект Thermalright HR-02, но к Thermalright Macho HR-02 она не прилагается.

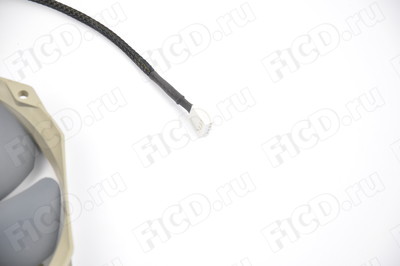

После успешной установки кулера необходимо водрузить на законное место вентилятор и подключить его к 4-pin разъему на материнской плате.

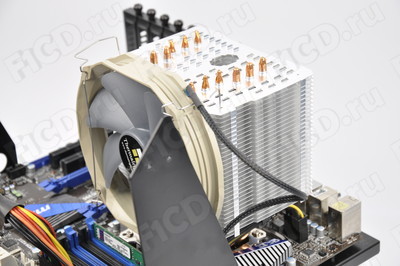

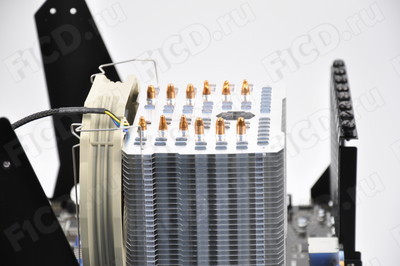

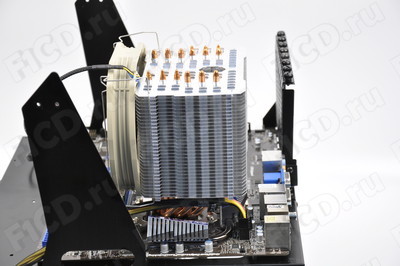

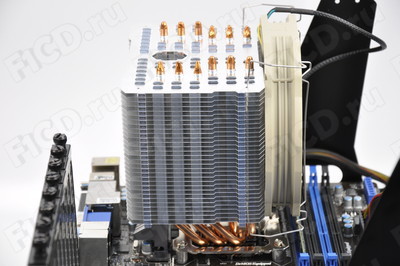

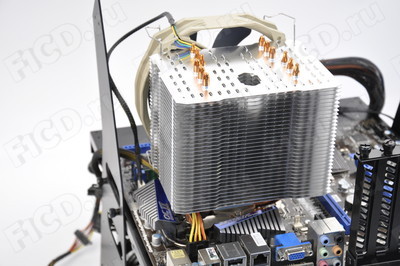

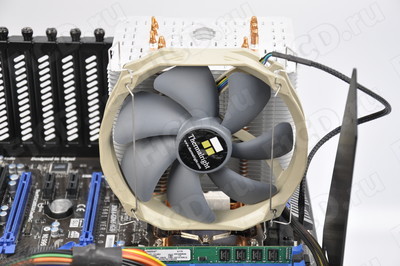

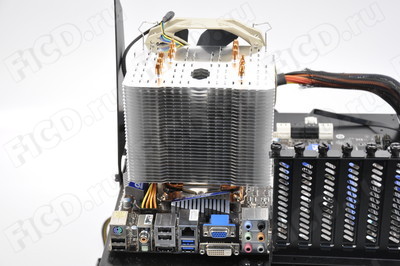

Кулер Thermalright Macho HR-02 на тестовом стенде

Тестирование Thermalright Macho HR-02 #

Мы тестировали Thermalright Macho HR-02 на тестовом стенде, имеющем следующую конфигурацию:

Аппаратное обеспечение
Материнская плата MSI Z68A-GD65 (G3)
Процессор Intel Core i5 2500K
ОЗУ Kingston KVR1333D3N9/4G
Жесткий диск Seagate ST31000528AS 1Tb 7200rpm
Термоинтерфейс Arctic Cooling MX-4
Блок питания Tuniq PSU-ENS-1200W-BK
Программное обеспечение
Операционная система Windows 7 Home Basic 32-bit
CPU-Z Версия 1.59
RealTemp Версия 1.60
Linpack LinX Версия 0.6.4
Furmark Версия 1.9
Hardware Monitor Версия 1.18

Технические характеристики Thermalright Macho HR-02:

Габариты (с вентилятором) 140х129х162 мм
Вес кулера 853 г
Материал основания Никелированная медь
Материал пластин Алюминий
Количество тепловых трубок 6 шт.
Диаметр тепловых трубок 6 мм
Вентилятор(ов) в комплекте 1 шт.
Скорость вращения вентилятора 900-1300 об./мин
Количество лопастей вентилятора 6 шт.
Поддержка процессоров Intel LGA 775/1155/1156/1366;
AMD Socket AM2/AM2+/AM3/FM1
Тип подключения 4-pin
Приблизительная стоимость Около 1800 рублей

Во время тестирования температура окружающего воздуха находилась на отметке 21-22 градуса по Цельсию. После проведения тестирования в трех режимах мы получили следующие результаты:

Кулер Номинал Разгон
Простой Нагрузка Простой Нагрузка
Thermalright Macho HR-02 28 50 38 61
Glacialtech Igloo H58 29 47 34 56
Glacialtech Igloo H46 31 49 35 58
Glacialtech Igloo 5620 33 52 39 64
Zalman CNPS12X 29 48 32 59
Titan HATI 28 48 36 62
Температуры в номинальном режиме
Температуры при разгоне до 4,5 ГГц при напряжении 1,376 В
Температуры при разгоне до 4,8 ГГц при напряжении 1,448 В

Как можно увидеть из полученных данных, Thermalright Macho HR-02 отлично себя проявил. Он смог охладить Intel Core i5-2500K, работающий на частоте 4800 МГц при напряжении 1,448 В. Стоит отметить и то, что кулер работал практически бесшумно. И это на открытом стенде! За такие показатели Thermalright Macho HR-02 можно смело поставить пять баллов.

Вывод | Thermalright Macho HR-02 #

По результатам тестирования Thermalright Macho HR-02 можно сказать, что кулер полностью оправдал возложенные на него надежды. Стоит отметить, что кроме высокой эффективности, Thermalright Macho HR-02 работает очень тихо даже при максимальных оборотах вентилятора. При своей цене в 1800 рублей эта модель является очень удачной покупкой. Дополнительно есть возможность установки второго вентилятора, что позволит поднять эффективность кулера.

К недостаткам Thermalright Macho HR-02 стоит отнести некоторые проблемы при установке кулера на материнские платы с высокими радиаторами около сокета, а также не очень эффективный комплектный термоинтерфейс.

Плюсы Thermalright Macho HR-02: #

  • Отличная производительность.
  • Очень низкий уровень шума.
  • Качественное изготовление.
  • Доступность на российском рынке.

Минусы Thermalright Macho HR-02: #

  • Возможные проблемы при установке на материнские платы с высокими радиаторами вокруг сокета.
  • Не очень эффективный комплектный термоинтерфейс.
Редакция F1CD благодарит компанию "FrozenHell"
за предоставленный для тестирования кулер Thermalright Macho HR-02.

Фотогалерея Thermalright Macho HR-02 #

Протестировано в F1CD.ru
