Тест-обзор Noctua NH-D14: продуманный кулер

29 февраля 2012, Скакунов Станислав 0
Сегодня мы подвергнем анализу суперкулер Noctua NH-D14. Огромная площадь рассеивания в 12000 см2, шесть 6-миллиметровых тепловых трубок, два вентилятора типоразмера 120х120х25 мм и 140х140х25 мм, шикарный комплект поставки, включающий в себя все необходимое и даже больше – именно так можно охарактеризовать эту модель. Мы сравним Noctua NH-D14 с решениями других производителей и посмотрим, что же из этого выйдет.

Рынок суперкулеров на какое время замер. Все именитые бренды уже сделали попытки выставить "своего бойца" в этом престижном сегменте. Разумеется, эти кулеры не делают основного объема продаж, однако очень важны для имиджа компании.

Вот и компания Noctua некоторое время назад выпустила своё детище под названием Noctua NH-D14. В этой системе охлаждения собраны все технологические новинки, которые может предложить производитель. Давайте же посмотрим, каким видят супер-кулер инженеры Noctua.

Комплект поставки Noctua NH-D14 #

Noctua NH-D14 поставляется в коробке внушительных размеров, выполненной в светлой цветовой гамме. Обычно упаковка системы охлаждения имеет намного меньшие размеры. Коробка сделана из очень качественного картона, с хорошей полиграфией.

На лицевой стороне упаковки мы видим описание основных особенностей кулера и его фотографию.

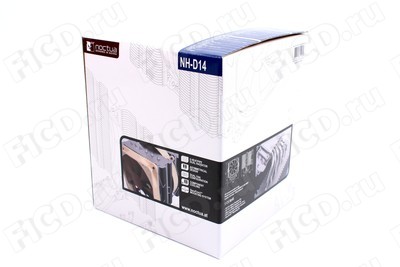

Лицевая сторона коробки Noctua NH-D14

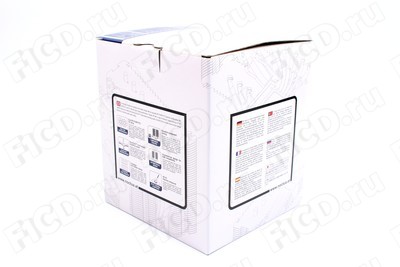

На левом торце расположилось описание кулера на шести языках мира, в том числе и на русском.

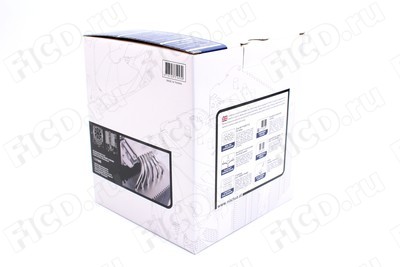

Левый торец коробки Noctua NH-D14

Оборотную сторону коробки занимает описание технологий, используемых в Noctua NH-D14.

Оборотная сторона коробки Noctua NH-D14

На правом торце можно найти фотографию основания кулера и краткий перечень комплекта поставки.

Правый торец коробки Noctua NH-D14

В комплект поставки Noctua NH-D14 входят:

  • Сам кулер.
  • Комплект крепления для платформ Intel (LGA775/LGA1155/LGA1156/LGA1366).
  • Набор крепления для платформ AMD (AM2, AM2+, AM3, AM3+, FM1).
  • Четыре силиконовые шпильки.
  • Четыре винта.
  • Два переходника для понижения скорости вращения вентиляторов.
  • Разветвитель для подключения двух вентиляторов.
  • Термопаста Noctua NT-H1.
  • Отвертка.
  • Инструкции.
Комплект поставки Noctua NH-D14

Комплект поставки достаточен. Все выполнено на высшем уровне. Даже инструкция напечатана на хорошей бумаге и в цвете. Порадовало и наличие отвертки в комплекте.

Подробнее о комплектации Noctua NH-D14 — в нашем видеообзоре:

Дизайн Noctua NH-D14 #

Кулер имеет размеры 140х160х158 мм. Вес Noctua NH-D14 составляет 1277 г. Да, действительно, габариты кулера и его масса впечатляют.

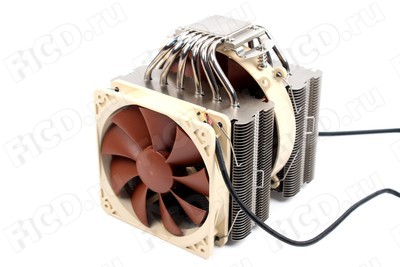

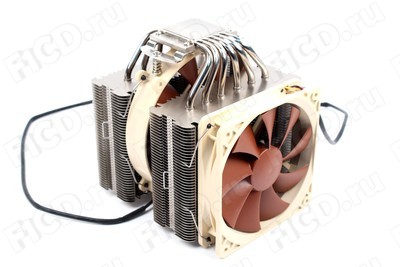

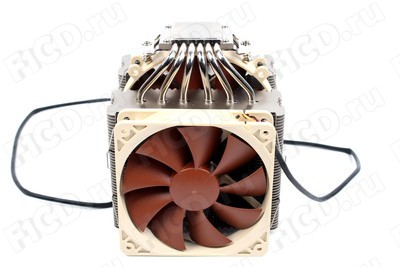

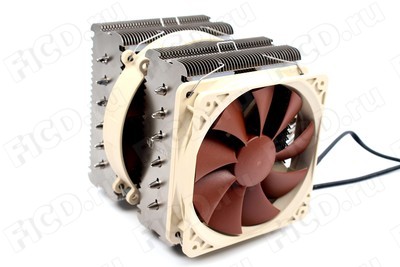

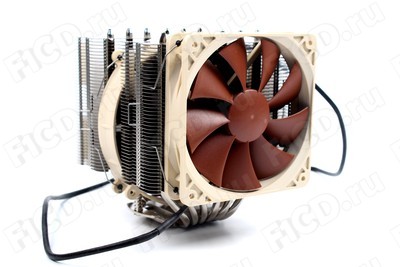

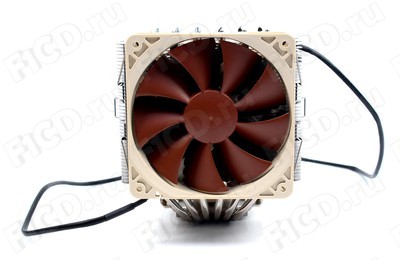

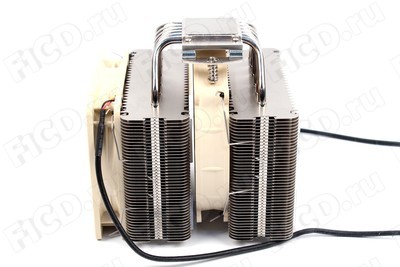

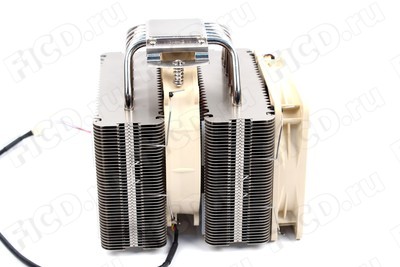

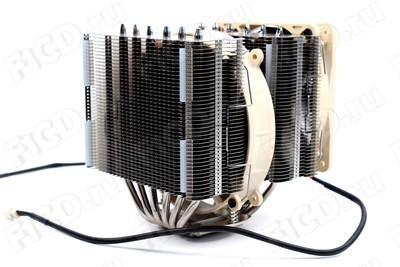

Общий вид кулера Noctua NH-D14
Кулер Noctua NH-D14 на весах

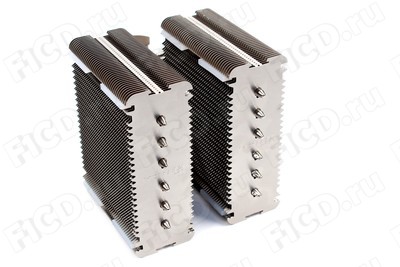

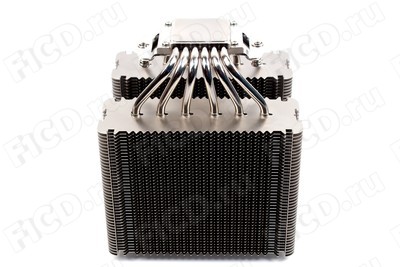

Отдельно следует остановиться на конструкции кулера. В основе Noctua NH-D14 лежит шесть 6-миллиметровых никелированных тепловых трубок. Это позволит быстро отвести большое количество тепла от подошвы, которая также покрыта никелем.

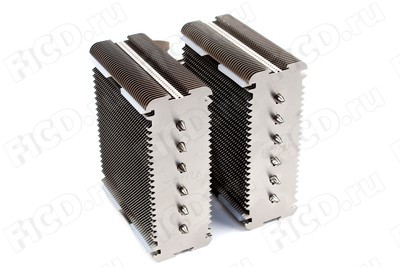

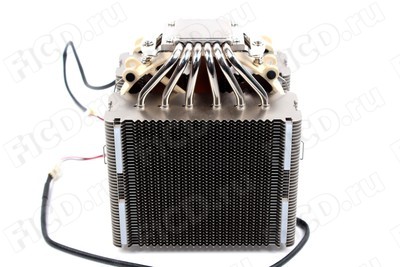

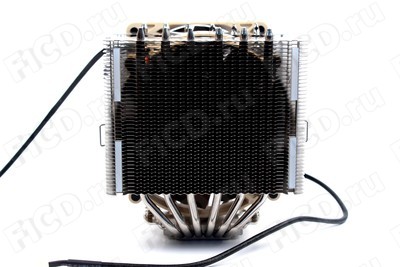

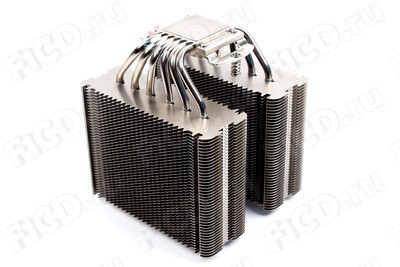

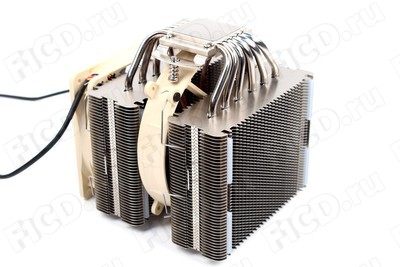

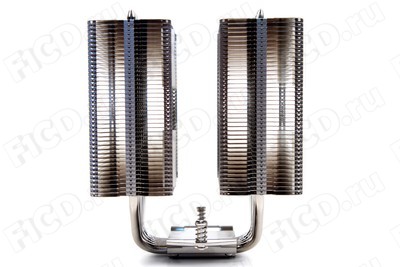

Конструкция радиатора Noctua NH-D14

Тепловые трубки в основании основательно пропаяны. Но сделано это очень аккуратно. Нигде не видно потеков припоя или чего-то подобного.

Всего в Noctua NH-D14 используется две секции по 42 ребра. Толщина каждого ребра составляет около 0,5 мм, а межреберное расстояние равняется 2,5 мм. Суммарная площадь рассеивания составляет около 12000 см2. Очень немногие системы охлаждения могут похвастаться подобными характеристикам.

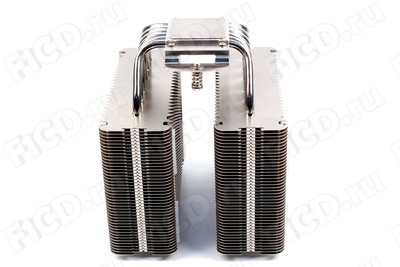

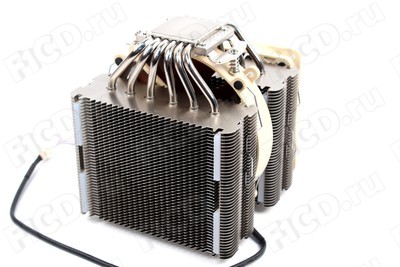

Конструкция радиатора Noctua NH-D14

Кстати, ребра тоже никелированы. Таким образом, можно сказать, что весь кулер покрыт никелем. Это не только улучшает внешний вид, но и защищает поверхности от окисления.

Трубки соединяются с ребрами посредством пайки, которая также выполнена очень аккуратно. Ребра имеют особую форму, уменьшающую аэродинамическое сопротивление, что позволяет успешно продувать радиатор меньшим количеством воздуха.

Особая форма ребер Noctua NH-D14

Сверху трубки не защищены колпачками, а просто запаяны, но даже это сделано аккуратно.

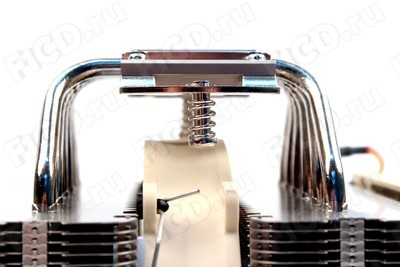

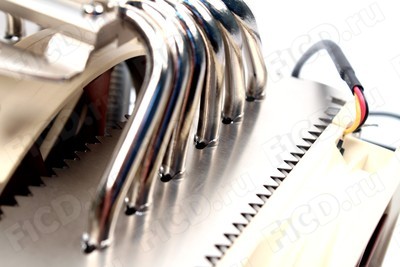

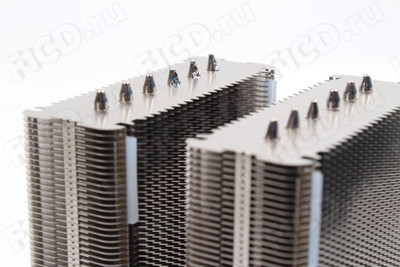

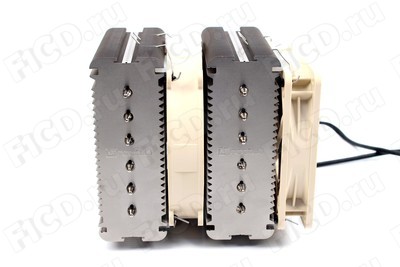

Верхняя часть тепловых трубок Noctua NH-D14

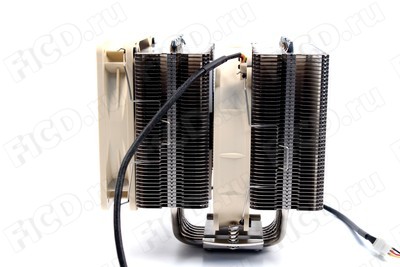

Радиатор несколько асимметричен. Ввиду его размеров это легко объясняется тем, что установленный передний вентилятор перекроет слоты оперативной памяти.

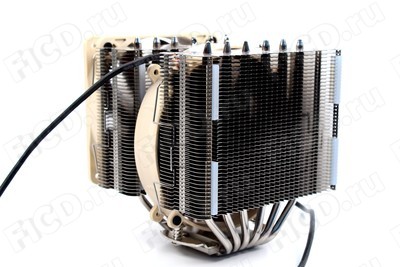

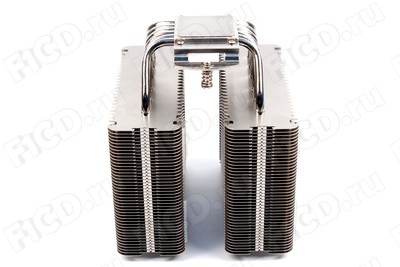

Асимметричность радиатора Noctua NH-D14

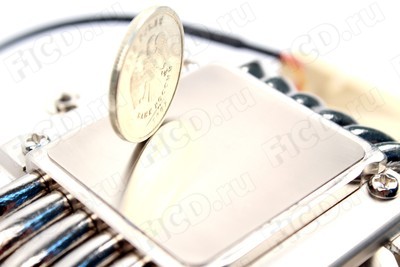

Основание кулера ровное, зеркальной полировки нет, только мелкие следы от фрезы. Правда, кулеры этого производителя никогда и не славились зеркальным основанием.

Качество полировки подошвы Noctua NH-D14

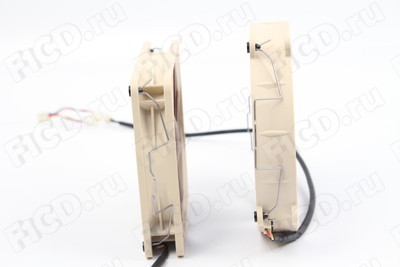

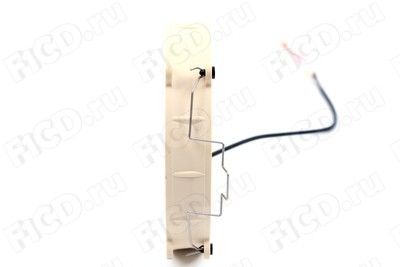

На Noctua NH-D14 устанавливаются два вентилятора, причем идут они в комплекте поставки и предустановлены на заводе. Отдельно хочется обратить внимание на очень удобное крепление, а также специальные виброгасящие прокладки, которые способствуют и уменьшению уровня шума от вентиляторов.

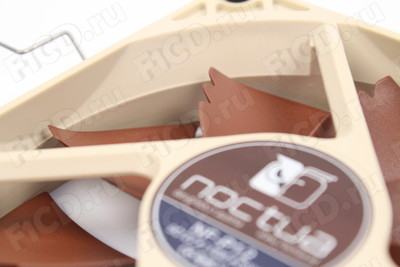

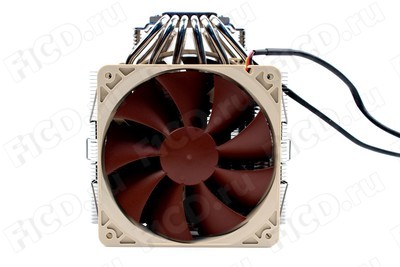

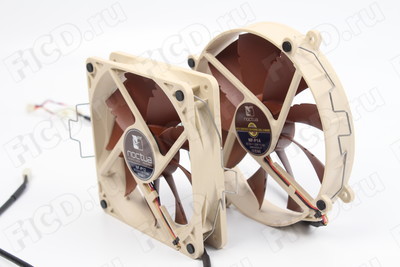

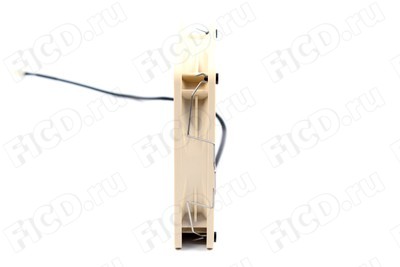

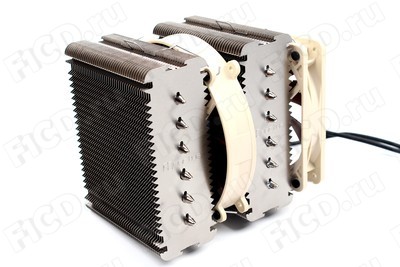

Вентиляторы Noctua NH-D14

Всего на Noctua NH-D14 можно установить три вентилятора типоразмера 140х140х25 мм. Штатно установлены Noctua NF-P14 и Noctua NF-P12.

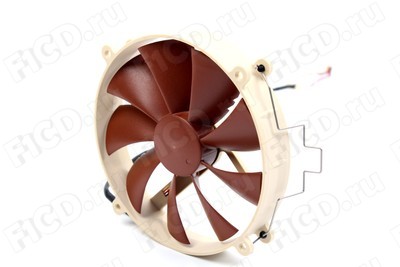

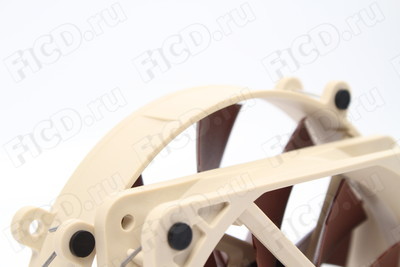

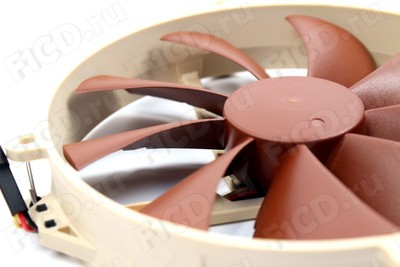

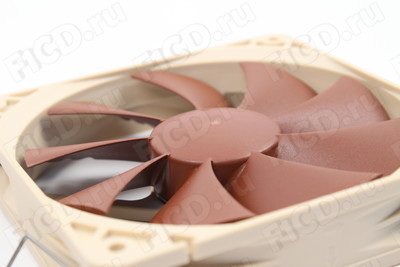

Вентилятор Noctua NF-P14

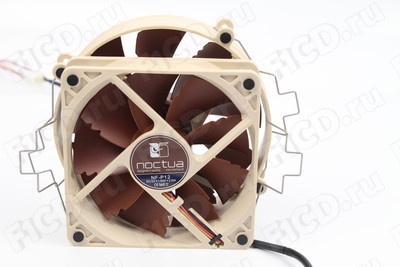

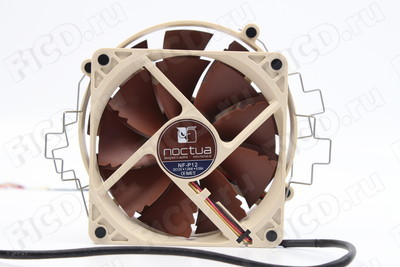

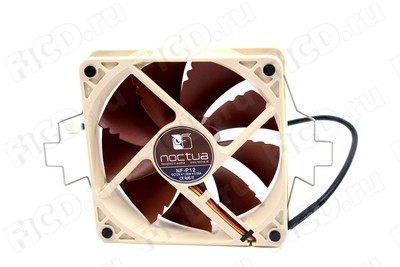

Вентилятор Noctua NF-P12

Комплектные вентиляторы суммарно стоят около трети от общей стоимости кулера. Вентиляторы выполнены очень качественно, имеют хорошую механику, схемотехнику, высокую производительность и низкий уровень шума. Noctua NF-P14 имеет диапазон скорости вращения от 750 до 1200 об./мин, при этом ему потребуется питание в 0,1 А по линии 12 В. Уровень шума составляет 19,6 дБ.

Noctua NF-P12 может вращаться со скоростью от 900 до 1300 об./мин, потребляя при этом 0,09 А по линии 12 В. Уровень шума не превышает 19,8 дБ.

Четыре комплектные силиконовые ножки позволяют использовать один вентилятор в качестве корпусного. Что же, такая забота производителя о пользователе не может не радовать.

Совместимость и установка Noctua NH-D14 #

Не смотря на габариты и вес кулера, нам почти без проблем удалось установить его на положенное место. Noctua NH-D14 не мешал высоким радиаторам возле сокета. Но вот память с высокими радиаторами в первые два слота вставить будет проблематично.

Для установки на наш материнскую плату на Socket 1155 в первую очередь необходимо было отклеить прорезиненную крестовину в центре backplate, а после этого вставить в соответствующие отверстия винты с шестигранной головкой согласно инструкции.

Далее нам потребовалось снять материнскую плату с поддона, так как backplate без этого установить было невозможно. Переворачиваем материнскую плату к себе лицом и на возвышающиеся винты надеваем пластиковые стойки, а сверху на них устанавливаем крепежные планки. После выполнения данной операции закручиваем специальные гайки с накатанной головкой, затягиваем их отверткой.

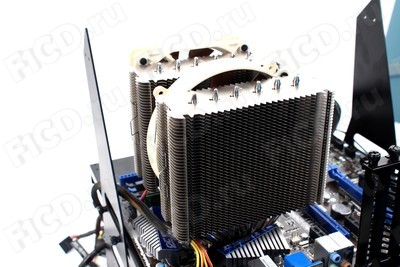

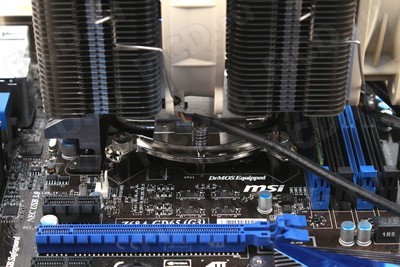

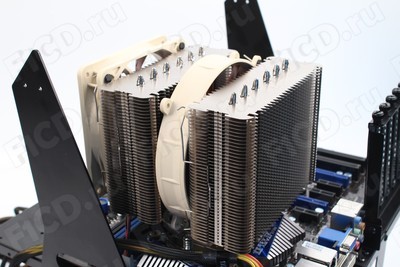

Noctua NH-D14 на тестовом стенде

Перед установкой кулера необходимо снять вентилятор из средней секции. Затем установить сам Noctua NH-D14 и закрутить два подпружиненных винта.

Работающий Noctua NH-D14

Собственно говоря, установка на этом и заканчивается. Отпечаток термопасты получился очень хорошим.

Качество отпечатка на кулере Noctua NH-D14
Качество отпечатка на процессоре

Тестирование Noctua NH-D14 #

Мы проводили тестирование на тестовом стенде, имеющем следующую конфигурацию:

Аппаратное обеспечение
Материнская плата MSI Z68A-GD65 (G3)
Процессор Intel Core i5 2500K
ОЗУ Kingston KVR1333D3N9/4G
Жесткий диск Seagate ST31000528AS 1Tb 7200rpm
Термоинтерфейс Arctic Cooling MX-4
Блок питания Tuniq PSU-ENS-1200W-BK
Программное обеспечение
Операционная система Windows 7 Home Basic 32-bit
CPU-Z Версия 1.59
RealTemp Версия 1.60
Linpack LinX Версия 0.6.4
Furmark Версия 1.9
Hardware Monitor Версия 1.18

Кулер имеет следующие технические характеристики:

Габариты (с вентилятором) 140х160х158 мм
Вес кулера 1277 г
Материал основания Никелированная медь
Материал пластин Никелированный алюминий
Количество тепловых трубок 6 шт.
Диаметр тепловых трубок 6 мм
Вентилятор(ов) в комплекте 2 шт.
Размер вентилятора 120х120х25 мм
140х140х25мм
Скорость вращения вентилятора 750-1200 об./мин
900-1300 об./мин
Количество лопастей вентилятора 9 шт.
Поддержка процессоров S775, S1155/S1156, S1366, AM2, AM2+, AM3/AM3+/FM1
Тип подключения 3-pin
Приблизительная стоимость Около 3000 рублей

В момент тестирования температура окружающего воздуха равнялась 25-25,5 градусам Цельсия.

А вот и результаты тестирования:

Кулер Номинал Разгон
Простой Нагрузка Простой Нагрузка
Noctua NH-D14 32 50 37 62
Scythe Mugen 3 34 50 38 63
Thermalright True Spirit 140 38 56 43 70
Thermalright Macho HR-02 28 50 38 61
Glacialtech Igloo H58 29 47 34 56
Glacialtech Igloo H46 31 49 35 58
Glacialtech Igloo 5620 33 52 39 64
Zalman CNPS12X 29 48 32 59
Titan HATI 28 48 36 62
Производительность в номинальном режиме
Производительность в разгоне до 4,5 ГГц при 1,376 В
Производительность в разгоне до 4,8 ГГц при 1,448 В

Результаты очень неплохие. Noctua NH-D14 показал себя весьма достойно и смог не только охладить разогнанный процессор, но и, что немаловажно, сделать это бесшумно.

Вывод | Noctua NH-D14 #

Noctua NH-D14 — это отличный кулер очень высокого уровня. Он смог утихомирить пыл разогнанного до 4,8 ГГц Intel Core i5-2500K, сделать это бесшумно, при этом в каждой мелочи видна забота производителя о пользователе. Так, например, даже комплектная отвертка не просто для галочки, а вполне себе неплохой инструмент. То же касается и силиконовых ножек, которые позволят вам использовать любой из вентиляторов Noctua NH-D14 как корпусный.

К недостаткам можно отнести лишь то, что установить кулер без снятия материнской платы очень проблематично, а порой и вовсе невозможно. Также вам вряд ли удастся установить память с высокими радиаторами в первые два слота на материнской плате.

Noctua NH-D14 полностью отрабатывает свою цену в 3000 рублей — ведь только комплектные вентиляторы стоят более 1000 рублей.

Многие любители тишины используют Noctua NH-D14 в пассивном режиме, и он справляется с возложенной нагрузкой благодаря огромной площади рассеивания.

Плюсы Noctua NH-D14: #

  • Отличная эффективность.
  • Эффектный внешний вид.
  • Шикарный комплект поставки.
  • Очень низкий уровень шума.
  • Возможность использования вентиляторов в качестве корпусных.
  • Очень качественное изготовление.

Минусы Noctua NH-D14: #

  • Необходимость снятия материнской платы для монтажа/демонтажа кулера.
  • Проблемы с совместимостью при использовании модулей оперативной памяти с высокими радиаторами.
Редакция F1CD благодарит компанию "FrozenHell"
за предоставленный для тестирования кулер Noctua NH-D14.
