Titan TTC-NC25TZ/PW(RB): обзор и тест кулера

23 марта 2012, Скакунов Станислав 0
Предлагаем вашему вниманию обзор кулера Titan TTC-NC25TZ/PW(RB). Модель имеет очень скромные габариты и предназначена для установки в HTPC. Кулер построен на базе четырех 6-миллиметровых тепловых трубок с технологией прямого контакта. Его радиатор состоит из 47 алюминиевых пластин с общей площадью рассеивания около 1500 см2. Благодаря универсальному крепежу, Titan TTC-NC25TZ/PW(RB) совместим с широким спектром материнских плат.

Видеообзор Titan TTC-NC25TZ/PW(RB) #

Сегодня мы познакомимся с новым кулером Titan TTC-NC25TZ/PW(RB) от компании Titan. Данное решение предназначено для владельцев HTPC и просто компактных компьютеров. Причем производитель заявляет поддержку процессоров с тепловым пакетом до 130 Вт — то есть, фактически, всех современных чипов.

Системы охлаждения такого типа представлены в довольно скудном ассортименте. Действительно стоящие модели либо дороги, либо недостаточно эффективны. Что ж, тем интереснее будет испытать Titan TTC-NC25TZ/PW(RB) на нашем тестовом стенде и сравнить с основными конкурентами.

Комплект поставки Titan TTC-NC25TZ/PW(RB) #

Titan TTC-NC25TZ/PW(RB) поставляется в небольшой картонной коробке, выполненной в бело-синей цветовой гамме. На лицевой стороне коробки мы видим изображение самого кулера, а также информацию о том, что он имеет малую высоту и предназначен для использования в HTPC. Здесь же описаны и основные особенности модели.

Лицевая сторона коробки Titan TTC-NC25TZ/PW(RB)

На левом торце коробки расположился список поддерживаемых процессоров. Список этот довольно внушительный, что не может не радовать.

Левый торец коробки Titan TTC-NC25TZ/PW(RB)

Правый торец украшают две фотографии. Первая из них говорит нам о том, что в Titan TTC-NC25TZ/PW(RB) используются четыре тепловые трубки. Вторая обращает наше внимание на возможность работы вентилятора кулера в режиме автоматической регулировки вращения (PWM).

Правый торец коробки Titan TTC-NC25TZ/PW(RB)

На оборотной стороне можно обнаружить спецификации кулера, а также описание его основных особенностей в переводе на восемь языков мира, в том числе и на русский.

Оборотная сторона коробки Titan TTC-NC25TZ/PW(RB)

В комплект поставки TitanTTC-NC25TZ/PW(RB) входят:

  • Две пластины крепления для сокетов Intel.
  • Две пластины крепления для сокетов AMD.
  • Десять изолирующих прокладок.
  • Четыре крепежных винта.
  • Четыре металлических стойки с резьбой.
  • Шприц с термопастой.
  • Инструкция.
Комплект поставки Titan TTC-NC25TZ/PW(RB)

Дизайн Titan TTC-NC25TZ/PW(RB) #

Кулер имеет скромные размеры и вес — 104х46х95 мм и 286 г соответственно.

Кулер Titan TTC-NC25TZ/PW(RB) на весах

В основе Titan TTC-NC25TZ/PW(RB) лежат четыре тепловые трубки диаметром 6 мм. Конструкция использует технологию прямого контакта, что должно улучшить теплообмен тепловых трубок и теплораспределительной крышки процессора.

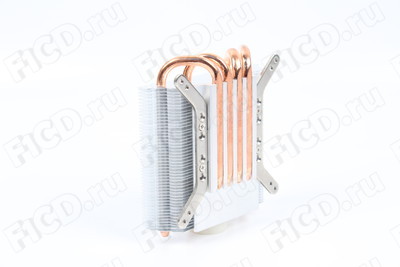

Конструкция кулера Titan TTC-NC25TZ/PW(RB)

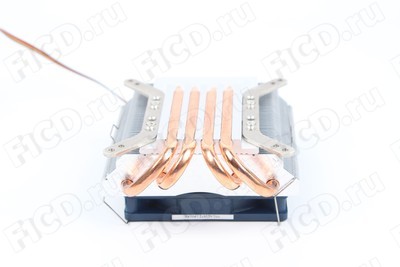

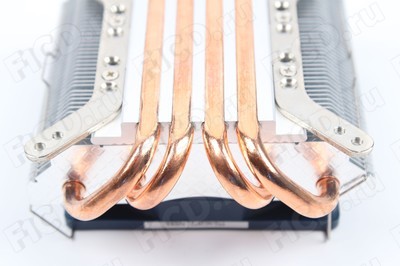

Основание кулера сделано из алюминия, а тепловые трубки уложены в специальные желоба и пропаяны. Пайка выполнена аккуратно, серьезных потеков припоя не обнаружено.

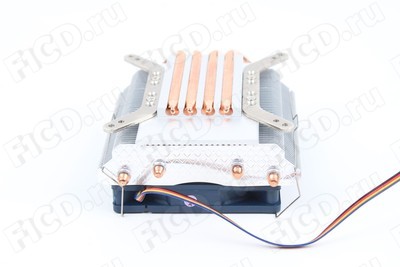

Основание кулера Titan TTC-NC25TZ/PW(RB)

А вот качество полировки основания оставляет желать лучшего — своего зеркального отражения увидеть, увы, не представляется возможным. Однако поверхность подошвы довольно ровная.

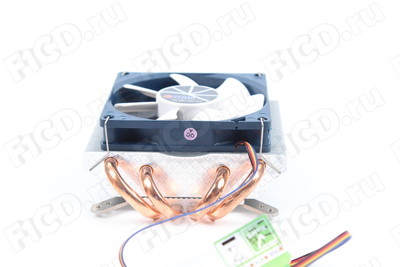

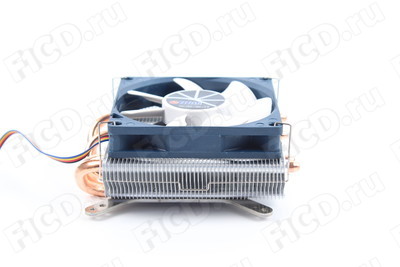

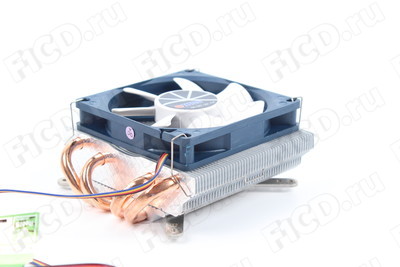

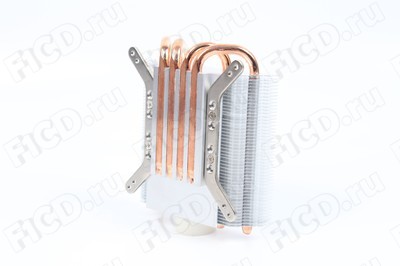

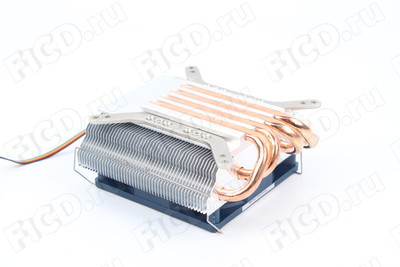

Внешний вид кулера Titan TTC-NC25TZ/PW(RB)

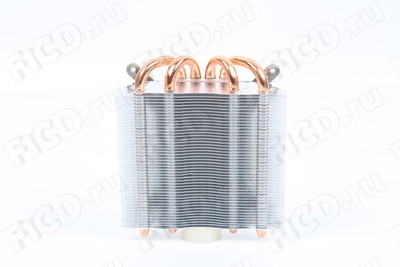

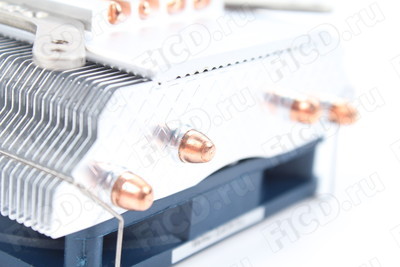

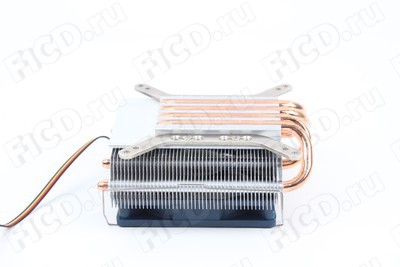

Радиатор Titan TTC-NC25TZ/PW(RB) состоит из 47 алюминиевых пластин. Каждое ребро имеет фигурную выштамповку. Тепловые трубки напрессованы на алюминиевые ребра. Следов припоя, к сожалению, обнаружить не удалось. Общая площадь рассеивания радиатора составляет порядка 1500 см2.

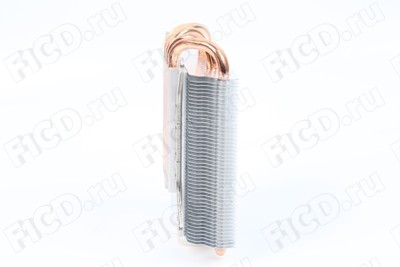

Радиатор Titan TTC-NC25TZ/PW(RB)

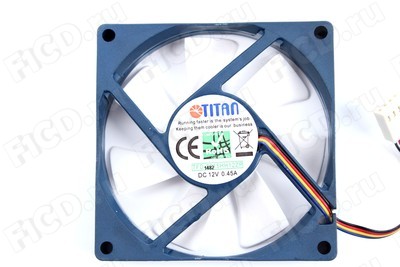

На данный кулер установлен вентилятор TitanTFD8015HH12ZP. Его размеры составляют 80х80х15 мм, а скорость вращения регулируется автоматически в пределах от 1500 до 3500 оборотов в минуту.

Вентилятор Titan TFD8015HH12ZP

На максимальных оборотах вентилятор издает существенный шум, поэтому рекомендуем в настройках вашей материнской платы установить для него тихий режим.

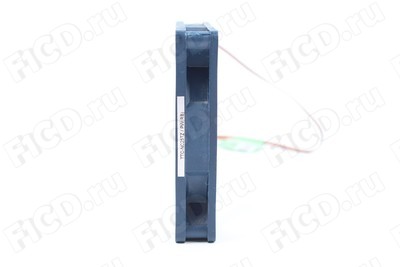

Вентилятор Titan TFD8015HH12ZP

Для питания вентилятора потребуется 0,45 А по линии 12В.

4-pin разъем подключения

Совместимость и установка Titan TTC-NC25TZ/PW(RB) #

Установка на наш тестовый стенд прошла без проблем. Кулер не задевал выступающие части системы охлаждения материнской платы. Стоит отметить, что в креплении проделаны дополнительные отверстия, которые помогут немного сместить Titan TTC-NC25TZ/PW(RB) в ту или иную сторону. Положительным моментом стало и то, что кулер неплохо обдувает околосокетное пространство, а также не мешает установке модулей памяти с высокими радиаторами.

К недостаткам можно отнести лишь то, что для установки Titan TTC-NC25TZ/PW(RB) потребовалось снять материнскую плату. Как нам кажется, учитывая габариты и вес кулера, вполне можно было придумать и более простое крепление, не требующее таких трудозатрат.

В остальном процедура установки на Socket 1155 довольно простая. Сначала нужно прикрутить соответствующие крепежные пластины к основанию. Следующим шагом станет монтаж в отверстия специальных стоек с резьбой. Не забываем положить диэлектрическую прокладку. Далее с оборотной стороны материнской платы прикручиваем специальные винты, также положив под них диэлектрическую прокладку. Делаем это равномерно, чтобы не допустить перекоса, а следовательно и ухудшения качества охлаждения.

Прежде чем приступать к рассказу про тестирование Titan TTC-NC25TZ/PW(RB), предлагаем ознакомиться с техническими характеристиками кулера:

Габариты (с вентилятором) 104х46х95 мм
Вес кулера 286 г
Материал основания Медь + Алюминий
Материал пластин Алюминий
Количество тепловых трубок 4 шт.
Диаметр тепловых трубок 6 мм
Вентилятор(ов) в комплекте 1 шт.
Размер вентилятора 80х80х15 мм
Скорость вращения вентилятора 1500 — 3500 об./мин
Количество лопастей вентилятора 7 шт.
Поддержка процессоров S775, S1155/S1156, S1366, AM2, AM2+, AM3/AM3+/FM1, S754, S939, S940
Intel Core i7/i5/i3 / Core 2 Extreme/Quad/Duo / Pentium D/Dual-Core/Extreme/4/4 Extreme / Celeron / AMD Opteron Quad-Core / Phenom II X6/X4/X3/X2 / Athlon II X4/X3/X2 / Phenom X4/X3/X2 / Athlon 64 FX/64 / Sempron
Тип подключения 4-pin
Приблизительная стоимость Около 750 рублей

Тестирование Titan TTC-NC25TZ/PW(RB) #

Мы испытывали Titan TTC-NC25TZ/PW(RB) на тестовом стенде, имеющем следующую конфигурацию:

Аппаратное обеспечение
Материнская плата MSI Z68A-GD65 (G3)
Процессор Intel Core i5 2500K
ОЗУ Kingston KVR1333D3N9/4G
Жесткий диск Seagate ST31000528AS 1 Тбайт 7200 об.
Термоинтерфейс Arctic Cooling MX-4
Блок питания Tuniq PSU-ENS-1200W-BK
Программное обеспечение
Операционная система Windows 7 Home Basic 32-bit
CPU-Z Версия 1.59
RealTemp Версия 1.60
Linpack LinX Версия 0.6.4
Furmark Версия 1.9
Hardware Monitor Версия 1.18

Во время тестирования температура окружающего воздуха находилась на отметке 23-24 градуса по Цельсию. После тестирования в трех режимах мы получили следующие результаты:

Кулер Номинал Разгон
Простой Нагрузка Простой Нагрузка
Titan TTC-NC25TZ/PW(RB) 34 58 43 78
Arctic Cooling Freezer 13 Pro CO 33 53 40 68
Arctic Cooling Freezer 13 Pro 35 54 39 68
Thermaltake Silent 1156 (CLP0552) 35 61 41 76
Thermaltake Jing 32 53 38 65
Thermaltake Frio OCK 37 50 36 62
Thermaltake Frio 32 51 37 64
Noctua NH-D14 32 50 37 62
Scythe Mugen 3 34 50 38 63
Thermalright True Spirit 140 38 56 43 70
Thermalright Macho HR-02 28 50 38 61
Glacialtech Igloo H58 29 47 34 56
Glacialtech Igloo H46 31 49 35 58
Glacialtech Igloo 5620 33 52 39 64
Zalman CNPS12X 29 48 32 59
Titan HATI 28 48 36 62
Thermaltake SlimX3 29 71 -- --
Scythe Kozuti 34 64 45 84

Как можно увидеть из полученных данных, Titan TTC-NC25TZ/PW(RB) проявил себя отлично. Он смог охладить Intel Core i5-2500K, работающий на частоте 4500 МГц при напряжении 1,376 В.

Таким образом, кулер полностью "отработал" заявленные характеристики. Что же касается издаваемого кулером шума, то он находится в заявленных производителем пределах <13.8 ~ <35dBA.

Titan TTC-NC25TZ/PW(RB): Вывод #

Titan TTC-NC25TZ/PW(RB) нас обрадовал своей эффективностью, качеством сборки, а также хорошей совместимостью с процессорами и материнскими платами. Отдельно стоит отметить возможность небольшого смещения кулера в ту или иную сторону относительно сокета.

К недостаткам же можно отнести то, что для установки TitanTTC-NC25TZ/PW(RB) вам потребуется извлечь материнскую плату со своего законного места.

Таким образом, при средней цене на момент тестирования в 750 рублей Titan TTC-NC25TZ/PW(RB) показал себя хорошим домашним решением для процессоров с тепловым пакетом до 100 Вт при работе в тихом режиме и до 130 Вт — на максимальных оборотах.

Плюсы Titan TTC-NC25TZ/PW(RB): #

  • Высокая эффективность.
  • Хорошая совместимость с процессорами и материнскими платами.
  • Высокое качество сборки и изготовления.

Минусы Titan TTC-NC25TZ/PW(RB): #

  • Необходимость извлечения материнской платы для монтажа и демонтажа кулера.
Редакция F1CD благодарит компанию "СВЕГА-Компьютер"
за предоставленный для тестирования кулер Titan TTC-NC25TZ/PW(RB).

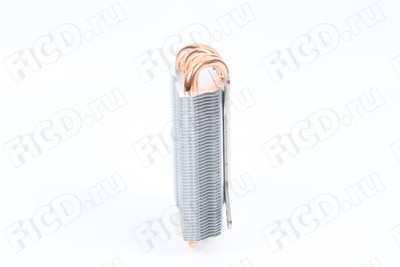

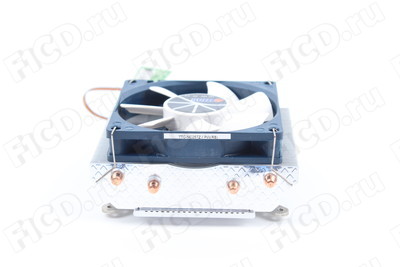

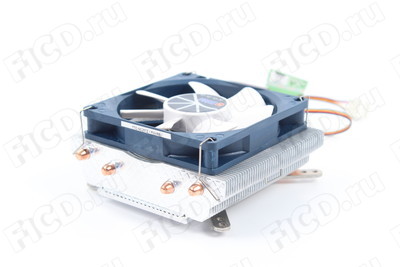

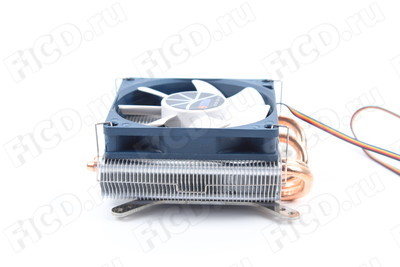

Фотогалерея Titan TTC-NC25TZ/PW(RB) #
