Zalman CNPS90F: обзор алюминиевого "цветка"

18 февраля 2014, Однокрылов Владимир 0
Наш очередной обзор посвящён бюджетному процессорному кулеру Zalman CNPS90F. Модель подходит к процессорам Intel и AMD (1150/1155/1156/775/FM2/FM1/AM3+/AM3/AM2+/AM2). Пластины алюминиевого радиатора кулера выполнены в виде пчелиных сот, что призвано повысить отдачу тепла. 92-миллиметровый вентилятор с лопастями, снабжёнными насечками в форме акульих плавников, вращается со скоростью 2300 об./мин.

Видеообзор Zalman CNPS90F #

Комплектация Zalman CNPS90F #

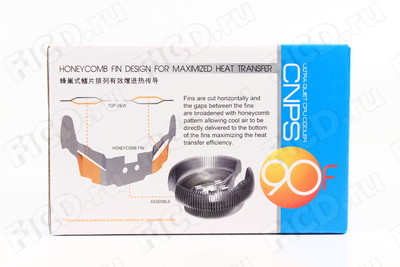

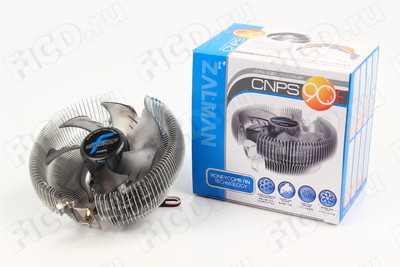

Кулер прибыл к нам на тестирование в объёмистой синей коробке с изображением модели в сборе.

Упаковка Zalman CNPS90F

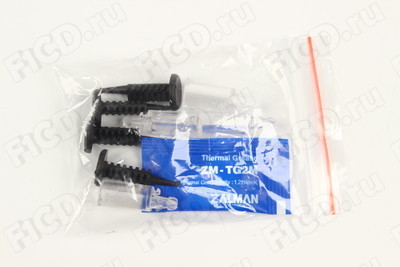

В упаковке аккуратно уложены:

  • Сам кулер Zalman CNPS90F.

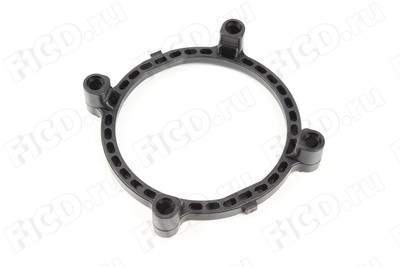

  • Опорная планка

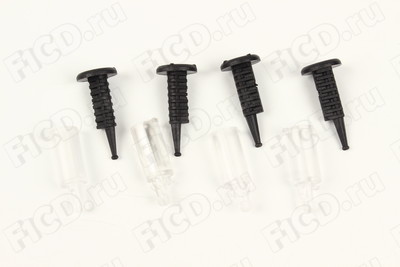

  • Набор регулируемых креплений к материнской плате.

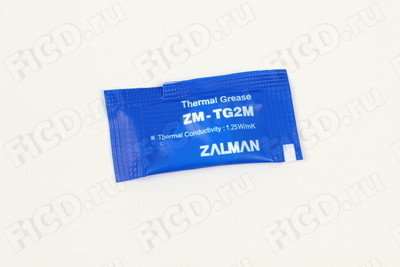

  • Термопаста.

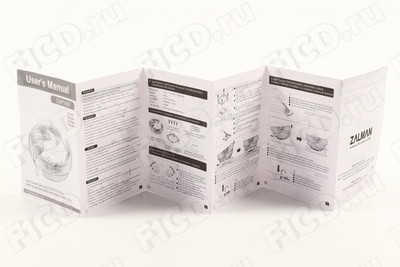

  • Инструкция.
Комплектация Zalman CNPS90F

Комплект обычный для кулеров такого формата.

Дизайн и характеристики Zalman CNPS90F #

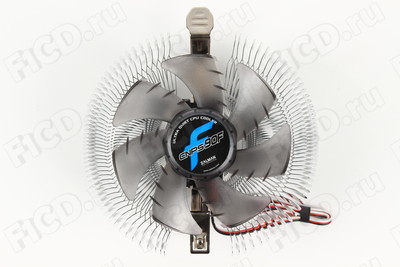

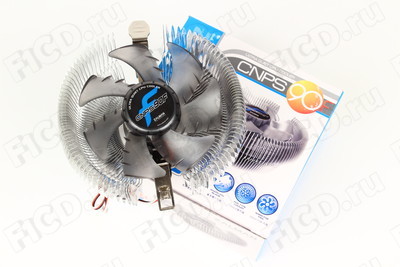

Дизайн Zalman CNPS90F представляет собой эдакий металлический цветок с вентилятором посередине.

Процессорный кулер Zalman CNPS90F

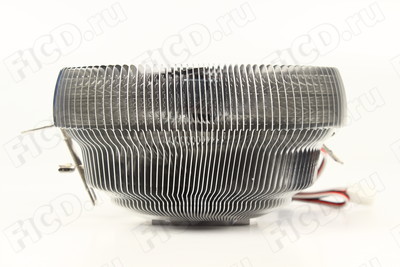

Компания Zalman в своем модельном ряду имеет множество подобных моделей, но наш образец отличает сотовый дизайн рёбер – при такой сложной форме отдача тепла от пластин сильно повышается.

Ребра радиатора Zalman CNPS90F образуют соты

Основание радиатора образуется теми же рёбрами – в середине 50 алюминиевых пластин спрессованы в фактически литое образование.

Основание радиатора Zalman CNPS90F

Особой шлифовки нет – срез от фрезы виден довольно чётко, и до зеркальной полировки тут очень далеко.

Полировка основания Zalman CNPS90F

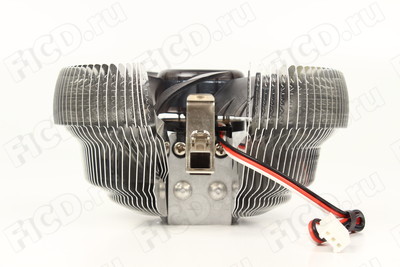

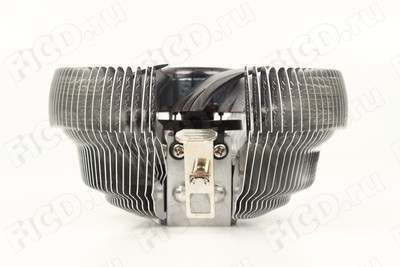

Прижимная планка, подходящая и под комплектную каретку, и под стандартное крепление AMD, вмонтирована под основание вентилятора и свободно перемещается для упрощения установки.

Zalman CNPS90F

Общие размеры кулера составляют, по нашим измерениям, 112х116x60 мм при массе 227 г без крепежа.

Zalman CNPS90F на весах

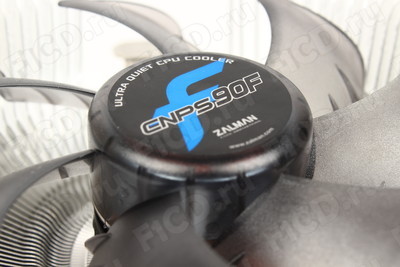

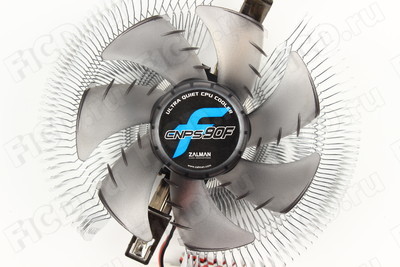

Предустановленный вентилятор имеет диаметр 92 мм. Лопасти с насечками в форме акульих плавников изготовлены из прозрачного чёрного пластика. Мотор вращает их со скоростью 2300 оборотов в минуту, а заявленный уровень шума составляет 29 дБ.

Лопасти вентилятора Zalman CNPS90F

Подключение вентилятора трёхконтактное.

Коннектор питания Zalman CNPS90F

Технические характеристики Zalman CNPS90F мы свели в таблицу:

Габариты (с вентиляторами) 112х116x60 мм
Вес кулера 240 г
Материал основания Алюминий
Материал пластин Алюминий
Количество тепловых элементов Нет
Диаметр тепловых трубок -
Материал тепловых трубок -
Вентилятор(ов) в комплекте 1 шт.
Размер вентилятора 92 мм
Скорость вращения вентилятора 2300 об./мин
Количество лопастей вентилятора 7 шт.
Тип подшипника FSB
Поддержка процессоров Socket 1150/Socket FM2/Socket AM2+/AM2/Socket AM3+/AM3/Socket FM1/Socket 775/Socket 1156/Socket 1366/Socket 1155
Тип подключения 1 х 3-pin

Устанавливать кулер несложно – для нашей тестовой платформы нужно установить каретку по инструкции (есть выбор между LGA 775 и 115x). А для AMD так и вообще достаточно воспользоваться прижимной рамкой.

Zalman CNPS90F на материнской плате

Радиатор не соприкасается с элементами на материнской плате или с оперативной памятью.

Zalman CNPS90F на материнской плате

В нашем же случае каретка местами фактически лежала на элементах платы.

Тестирование Zalman CNPS90F #

Испытания проводились на тестовом стенде со следующей конфигурацией:

Аппаратное обеспечение
Материнская плата MSI Z68A-GD65 (G3)
Процессор Intel Core i5 2500K
ОЗУ Kingston KVR1333D3N9/4G
Жёсткий диск Seagate ST31000528AS 1Tb 7200rpm
Термоинтерфейс Arctic Cooling MX-4
Блок питания Tuniq PSU-ENS-1200W-BK
Программное обеспечение
Операционная система Windows 7 Home Basic 32-bit
CPU-Z Версия 1.59
RealTemp Версия 3.60
Linpack LinX Версия 0.6.4
Furmark Версия 1.9
Hardware Monitor Версия 1.18

Во время тестирования температура окружающего воздуха была равна 23 градусам, стендовый процессор работал на тактовой частоте 3,3 ГГц и 4,5 ГГц, вентилятор вращался с максимальной скоростью 2300 об./мин.

Температура при максимальной нагрузке без разгона
Параметры процессора при разгоне
Температура при максимальной нагрузке с разгоном

Общий результат мы внесли в сводную таблицу:

Кулер Номинал Разгон
Простой Нагрузка Простой Нагрузка
Zalman CNPS90F 39 61 42 85
Zalman FX100 44 72 59@4 ГГц 97@4 ГГц
ICE HAMMER IH-THOR 29 43 30 56
ICE HAMMER IH-4800 29 43 30 55
Thermaltake BigTyp Revo (1000 RPM) 34 50 36 67
Thermaltake BigTyp Revo (1800 RPM) 35 50 35 63
GlacialTech Igloo H58 29 47 34 56
GlacialTech Igloo H46 31 49 35 58
GlacialTech Igloo 5620 33 52 39 64
Thermaltake Contac 30 35 50 36 60
Arctic Cooling Freezer 13 Pro CO 33 53 40 68
Arctic Cooling Freezer 13 Pro 35 54 39 68
Thermaltake Silent 1156 (CLP0552) 35 61 41 76
Thermaltake Jing 32 53 38 65
Thermaltake Frio OCK 37 50 36 62
Thermaltake Frio 32 51 37 64
Noctua NH-D14 32 50 37 62
Scythe Mugen 3 34 50 38 63
Thermalright True Spirit 140 28 56 30 63
Thermalright Macho HR-02 28 50 38 61
Zalman CNPS12X 29 48 32 59
Titan HATI 28 48 36 62
Thermaltake SlimX3 29 71
Scythe Kozuti 34 64 45 84

Кроме температурного режима, мы измерили шум на максимальных оборотах:

Об./мин / расстояние 10 см 30 см 50 см
2300 (100%) 54 дБ 49 дБ 44 дБ

Прижатие кулера оказалось на совесть – отпечаток термопасты равномерно очертил все углы, а излишки безжалостно выдавлены.

Отпечаток термопасты на Zalman CNPS90F

Спецэффектов от данной модели ждать не стоит – рабочие лошадки начальных диапазонов таким фокусам не обучены, но зато стараются радовать безотказной работой.

Zalman CNPS90F в работе

Кулер в целом порадовал простотой установки, а небольшой люфт крепления в принципе не мешает при работе.

Zalman CNPS90F: резюме #

Стоимость Zalman CNPS90F едва достигает 300 рублей на момент тестирования. Несмотря на бюджетность, модель показала себя весьма неплохо – без разгона держать температуры большинства процессоров в совместимых сокетах ей несложно. Но отсутствие PWM и шумноватый вентилятор немного огорчают – будущим пользователям стоит задуматься о регуляторе вращения или резисторе в цепи питания кулера, благо такие переходники можно приобрести в уже собранном виде.

Плюсы Zalman CNPS90F: #

  • Хорошая производительность.
  • Быстрая установка.

Минусы Zalman CNPS90F: #

  • Вентилятор на максимальных оборотах шумноват.
Редакция F1CD благодарит компанию "СВЕГА"
за предоставленный для тестирования кулер Zalman CNPS90F.
