Thermaltake BigTyp Revo (CLP0602): обзор и тест процессорного кулера

07 ноября 2012, Однокрылов Владимир 0
Процессорные кулеры хоть и обладают разнообразием форм и расцветок, но наиболее распространены сегодня системы на тепловых трубках. Сегодня мы рассмотрим кулер Thermaltake BigTyp Revo (CLP0602) со 120-миллиметрвым вентилятором и горизонтальным алюминиевым радиатором, изготовленным по технологии прямого контакта. Форма радиатора этого кулера позволяет не только уместить его в узкий корпус типа "башня", но и неплохо охлаждать компоненты материнской платы.

Видеообзор Thermaltake BigTyp Revo (CLP0602) #

Комплектация и дизайн Thermaltake BigTyp Revo (CLP0602) #

Устройство поставляется в прямоугольной картонной коробке с чёрными торцами и фирменной полиграфией.

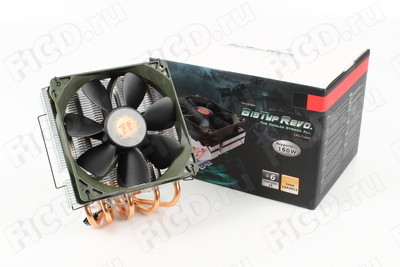

Упаковка кулера Thermaltake BigTyp Revo (CLP0602)

В комплект поставки, кроме самого кулера, входят:

  • Комплект креплений для сокетов Intel и AMD.
  • Монтажный комплект.
  • Описание гарантии на 13 языках.
  • Две инструкции по установке на английском языке – отдельно для сокетов AMD и Intel.
Комплектация кулера Thermaltake BigTyp Revo (CLP0602)

Thermaltake BigTyp Revo состоит из горизонтального радиатора и вентилятора.

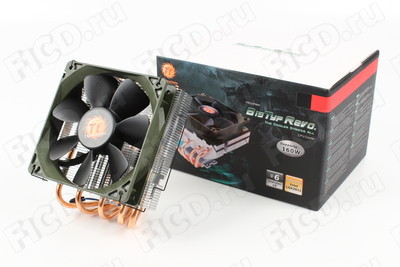

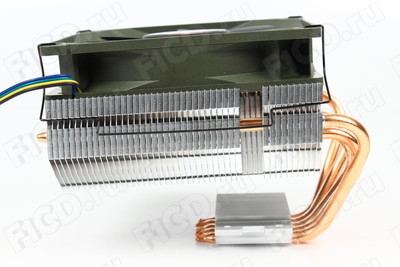

Кулер Thermaltake BigTyp Revo (CLP0602)

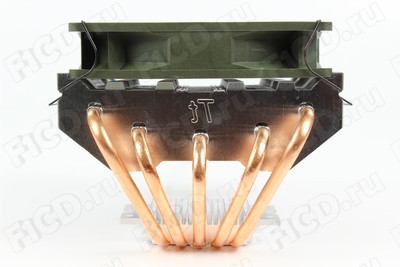

Отводить тепло от алюминиевого основания поручено пяти 6-миллиметровым тепловым трубкам, непосредственно контактирующим с поверхностью теплораспределителя процессора.

Нижняя сторона Thermaltake BigTyp Revo (CLP0602)

Шлифовка основания не блещет качеством – основание хоть и геометрически ровное, но фактура поверхности чувствуется даже пальцем.

Основание Thermaltake BigTyp Revo (CLP0602)

При таком раскладе речи о зеркальности, разумеется, не идёт.

Зеркальность основания Thermaltake BigTyp Revo (CLP0602)

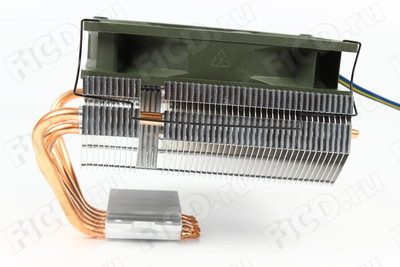

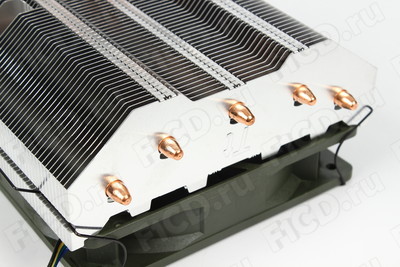

Рёбра, надетые на тепловые трубки, геометрически не очень большие, но довольно часто набраны. При этом имеются два "пропуска" части рёбер – для более удобного доступа к крепёжным винтам во время установки.

Thermaltake BigTyp Revo (CLP0602)

Верхняя часть основания оснащена мелкими рёбрами – для дополнительного отвода тепла.

Thermaltake BigTyp Revo (CLP0602)

Что касается 120-миллиметрового вентилятора, то он имеет ШИМ-управление в диапазоне скоростей от 800 до 1800 оборотов в минуту.

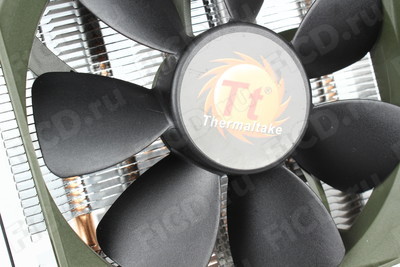

Вентилятор на Thermaltake BigTyp Revo (CLP0602)

Для питания используется четырёхпиновый коннектор.

Питание вентилятора Thermaltake BigTyp Revo (CLP0602)

Размеры кулера составляют 150х144x105 мм, а масса – 528 г с вентилятором.

Thermaltake BigTyp Revo (CLP0602) на весах

Установка и технические характеристики Thermaltake BigTyp Revo (CLP0602) #

Пять 6-миллиметровых тепловых трубок, соприкасающихся с поверхностью процессора по технологии прямого контакта, способны отвести до 160 Вт тепла. Все прочие характеристики Thermaltake BigTyp Revo мы свели в таблицу:

Габариты (с вентилятором) 150х144x105 мм
Вес кулера 528 г
Материал основания Алюминий
Материал пластин Алюминий
Количество тепловых трубок 5 шт.
Диаметр тепловых трубок 6 мм
Вентилятор(ов) в комплекте 1 шт.
Размер вентилятора 120х120х25 мм
Скорость вращения вентилятора 800 – 1800 об./мин
Количество лопастей вентилятора 7 шт.
Поддержка процессоров Кулер совместим со всеми современными процессорными разъёмами от Intel и AMD, в том числе и с LGA2011.
Тип подключения 4-pin

Установка кулера довольно простая – нужно сначала закрепить на материнской плате две опорные планки на лицевой стороне, которые одновременно распределят нагрузку по бекплейту из комплекта кулера.

Опорные планки Thermaltake BigTyp Revo (CLP0602) на материнской плате

Затем на самом кулере с помощью небольших винтиков нужно разместить два крепления с подпружиненными винтами.

Thermaltake BigTyp Revo (CLP0602) с закреплёнными прижимными винтами

Далее наносим термопасту, совмещаем отверстия на опорных планках с винтами и закручиваем – в целом, процесс очень простой. Высота кулера достаточна, чтобы разместить не только низкопрофильную память, но и полноразмерные планки.

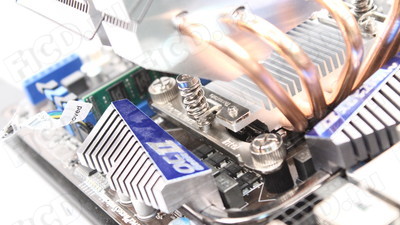

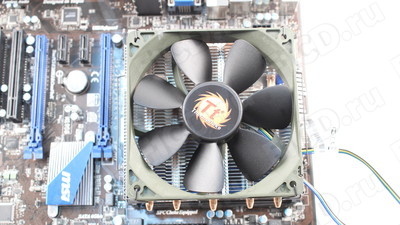

Thermaltake BigTyp Revo (CLP0602) на материнской плате
Thermaltake BigTyp Revo (CLP0602) на материнской плате

Тестирование Thermaltake BigTyp Revo (CLP0602) #

Испытания проводились на тестовом стенде со следующей конфигурацией:

Аппаратное обеспечение
Материнская плата MSI Z68A-GD65 (G3)
Процессор Intel Core i5 2500K
ОЗУ Kingston KVR1333D3N9/4G
Жёсткий диск Seagate ST31000528AS 1Tb 7200rpm
Термоинтерфейс Arctic Cooling MX-4
Блок питания Tuniq PSU-ENS-1200W-BK
Программное обеспечение
Операционная система Windows 7 Home Basic 32-bit
CPU-Z Версия 1.59
RealTemp Версия 1.60
Linpack LinX Версия 0.6.4
Furmark Версия 1.9
Hardware Monitor Версия 1.18

Во время тестирования температура окружающего воздуха была равна 24 градусам, тестирование проводилось при частотах 3,3 и 4,5 ГГц стендового процессора на максимальных оборотах вентилятора – 1800 оборотов в минуту.

Температура при максимальных оборотах без разона
Температура на максимальных оборотах при разгоне

Затем мы снизили частоту вращения до 1000 оборотов в минуту и вновь провели измерения.

Температура при 1000 об/мин без разгона
Температура при 1000 об/мин с разгоном

Как видно, на TDP до 100 Вт особой разницы в отведении тепла разные режимы работы вентилятора не несут, а вот разгон показал, что без высоких оборотов вентилятора температура процессора вырастает на 4-5 градусов. Общий результат мы внесли в сводную таблицу:

Кулер Номинал Разгон
Простой Нагрузка Простой Нагрузка
Thermaltake BigTyp Revo (1000 RPM) 34 50 36 67
Thermaltake BigTyp Revo (1800 RPM) 35 50 35 63
Glacialtech Igloo H58 29 47 34 56
Glacialtech Igloo H46 31 49 35 58
Glacialtech Igloo 5620 33 52 39 64
Thermaltake Contac 30 35 50 36 60
Arctic Cooling Freezer 13 Pro CO 33 53 40 68
Arctic Cooling Freezer 13 Pro 35 54 39 68
Thermaltake Silent 1156 (CLP0552) 35 61 41 76
Thermaltake Jing 32 53 38 65
Thermaltake Frio OCK 37 50 36 62
Thermaltake Frio 32 51 37 64
Noctua NH-D14 32 50 37 62
Scythe Mugen 3 34 50 38 63
Thermalright True Spirit 140 38 56 43 70
Thermalright Macho HR-02 28 50 38 61
Zalman CNPS12X 29 48 32 59
Titan HATI 28 48 36 62
Thermaltake SlimX3 29 71 -- --
Scythe Kozuti 34 64 45 84

Кроме температурного режима мы измерили и шум:

Об./мин / расстояние 10 см 30 см 50 см
1000 оборотов в минуту 51 дБ 44 дБ 37 дБ
1800 оборотов в минуту 56 дБ 49 дБ 46 дБ

Отпечаток пасты получился очень чётким – налицо хороший прижим и очевидно, что крепление отлично выполняет свои функции. Правда, две тепловые трубки лишь слегка контактировали с поверхностью теплораспределителя нашего процессора – возможно, при более широкой крышке теплораспределителя полезность их возрастёт.

Отпечаток термопасты на Thermaltake BigTyp Revo (CLP0602)

В процессе тестирования PWM работал исправно, снижая и повышая обороты кулера соответственно температурному режиму процессора.

Thermaltake BigTyp Revo (CLP0602): выводы #

Стоимость протестированного нами Thermaltake BigTyp Revo составляет примерно 1200-1300 рублей на момент написания обзора, и за эти деньги вы получаете совместимость со всеми современными сокетами, неплохую производительность и довольно компактные габариты. Форма радиатора даёт возможность установить полноразмерную оперативную память без проблем, а вентилятор будет обдувать не только сам радиатор, но и околосокетное пространство.

В стандартной поставке есть лишь один минус – это сильно шумящий вентилятор, но шпилечное крепление даёт возможность установить практически любой 120 мм вентилятор стандартного форма-фактора, так что можно попробовать компенсировать этот недостаток за счёт других моделей.

Плюсы Thermaltake BigTyp Revo (CLP0602): #

  • Совместимость со всеми современными сокетами.
  • Простота крепления и установки.
  • Хороший прижим.

Минусы Thermaltake BigTyp Revo (CLP0602): #

  • Довольно шумный комплектный вентилятор, особенно на максимальных оборотах.
Редакция F1CD благодарит компанию "СВЕГА"
за предоставленный для тестирования кулер Thermaltake BigTyp Revo.

Фотогалерея Thermaltake BigTyp Revo (CLP0602) #

Протестировано в F1CD.ru
