Тест-обзор кулера Zalman CNPS12X: новый лидер

02 января 2012, Скакунов Станислав 0
Компания Zalman представила прототип своего кулера Zalman CNPS12X еще летом на выставке Computex 2011. Несколько доработав его, Zalman выпустила этот кулер в свет. Новинка создана с применением передовых технологий охлаждения и позиционируется как топовое решение в линейке кулеров. Давайте посмотрим, какие же результаты покажет новый король систем охлаждения от Zalman.

Недавно компания Zalman выпустила свой новый флагман под названием Zalman CNPS12X. Производитель позиционирует его как бескомпромиссное устройство для охлаждения самых горячих центральных процессоров. Естественно, нам захотелось заполучить этот кулер для тестов. И мы это сделали!

Комплектация Zalman CNPS12X #

Коробка довольно крупная, выполнена из плотного картона, имеет прямоугольную форму. Стоит отметить качественное оформление коробки. Увы, производитель решил не добавлять ручку для переноски.

Коробка Zalman CNPS12X

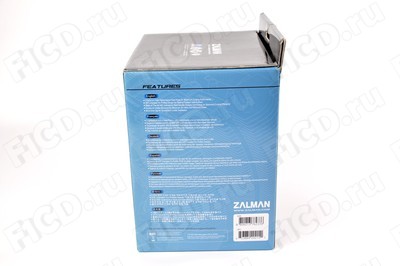

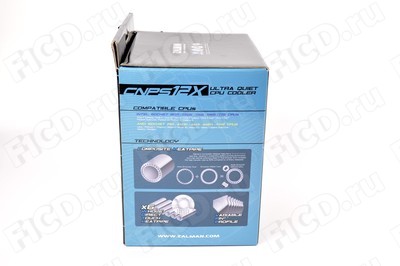

На гранях расположена краткая информация о кулере:

  • Спецификации.
  • Совместимость с различными сокетами.
  • Описание применяемых технологий (о них мы расскажем ниже).
  • Основные преимущества на семи языках, в том числе и на русском.

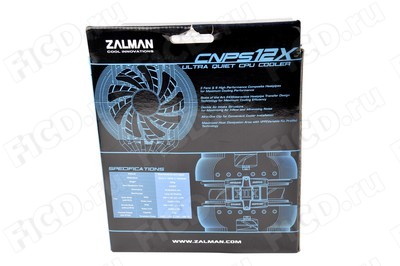

Коробка Zalman CNPS12X: задняя сторона

В комплект поставки Zalman CNPS12X входят:

  • Сам кулер.
  • Универсальная усилительная пластина.
  • Две стальных направляющих.
  • Прижимная пластина.

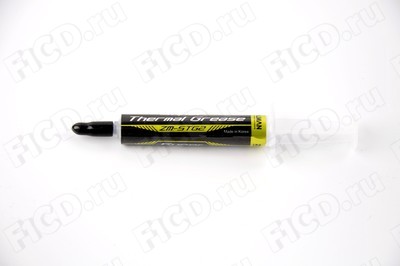

  • Тюбик термопасты ZalmanZM-STG2.
  • Г-образный шестигранный ключ.
  • Набор втулок, шпилек и гаек крепления.
  • Четыре пластиковых наконечника для усилительной пластины.
  • Удлинитель с резистором.
  • Две прокладки под усилительную пластину.
  • Две полоски с изолирующими шайбами (черные и прозрачные).
  • Наклейка с логотипом Zalman.

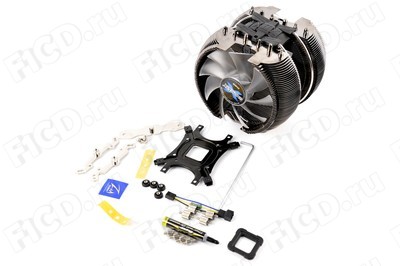

Комплект поставки Zalman CNPS12X

Подробнее о комплектации — в нашем видеообзоре:

Дизайн Zalman CNPS12X #

Радиатор Zalman CNPS12X имеет очень внушительные размеры. Шесть тепловых трубок диаметром 6 мм выполнены по технологии Composite Heatpipe. По словам производителя, эта технология увеличивает эффективность передачи тепла на 50% по сравнению с обычными тепловыми трубками.

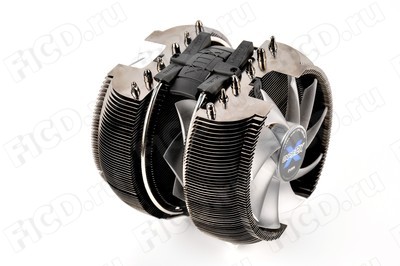

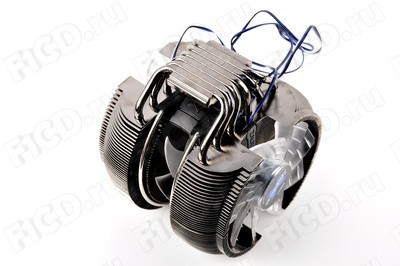

Общий вид кулера Zalman CNPS12X

Сверху трубки просто запаяны и никак не защищены, поэтому при установке следует быть очень внимательным, дабы не повредить их.

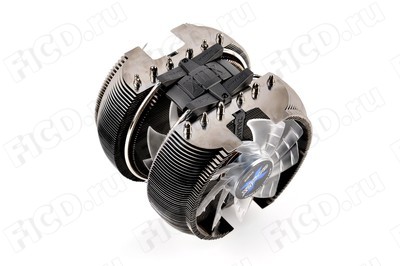

Верх тепловых трубок Zalman CNPS12X

Трубки в основании плотно прилегают друг к другу. Здесь в Zalman CNPS12X используется технология Whole Direct Touch Heatpipe, т. е. никаких вставок из меди или алюминия нет. Тепловые трубки, основание и ребра покрыты слоем никеля.

Подошва кулера Zalman CNPS12X

Радиатор Zalman CNPS12X состоит из двух модулей, разделенных тремя вентиляторами. Ребра выполнены по технологии Variable Fin Profile, что также должно повысить эффективность кулера. Всего в Zalman CNPS12X используется два набора по 56 ребер, общая площадь рассеивания составляет 9635 кв. см, что не так и много, учитывая размеры кулера.

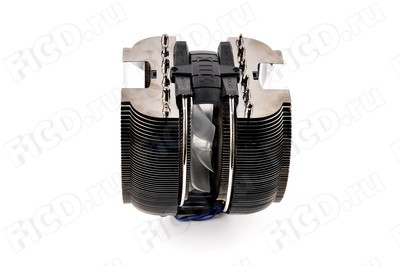

Конструкция радиатора Zalman CNPS12X

Поверх ребер пропущены декоративные дуги, которые фиксируются в пластиковых вставках на кулере, их можно без проблем снять.

Zalman CNPS12X: декоративные дуги

Вес Zalman CNPS12X составляет аккурат 1000 г, что довольно немало. Габариты героя сегодняшнего обзора равняются 151х132х154 мм. Основание кулера смещено немного в сторону, чтобы улучшить совместимость с различными материнскими платами, у которых есть высоко стоящие элементы, например, конденсаторы или охлаждение чипсета и цепей питания. Также ставилась задача отодвинуть кулер от края материнской платы и несколько улучшить обдув околосокетного пространства.

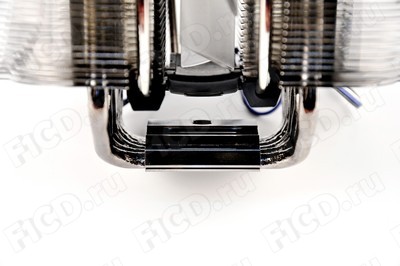

Смещенное основание Zalman CNPS12X

Подошва кулера выполнена довольно грубо. На нашем экземпляре видны явные неровности, это подтвердилось контрольным отпечатком термопасты. Качество обработки посредственное — видны царапины, следы грубой шлифовки.

Отпечаток термопасты на кулере
Отпечаток термопасты на процессоре

Всего в Zalman CNPS12X используются три вентилятора. Все они имеют диаметр 120 мм и девять лопастей. Угол атаки лопастей не очень большой, что дает надежду на тихую работу.

Скорость вращения вентиляторов находится в пределах 850-1100 оборотов в минуту с использованием резистора, входящего в комплект, и 950-1200 без него.

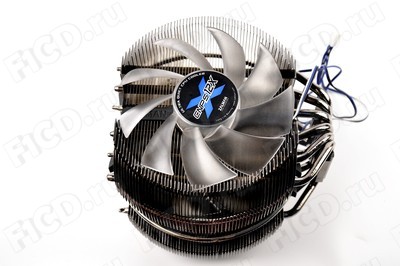

Вентилятор Zalman CNPS12X

Подключаются вентиляторы к материнской плате обычным 3-pin коннектором. В кулере используется технология PWM, поэтому не забудьте включить ее при использовании Zalman CNPS12X.

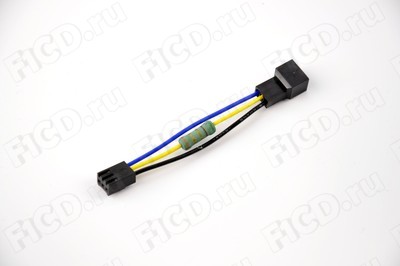

Резистор Zalman CNPS12X

В вентиляторах установлены светодиоды, которые при работе кулера излучают приятное синее свечение.

Особенно стоит отметить последний, третий, вентилятор: на его лопастях находятся специальные ребра, которые должны рассекать выходящий воздух, снижая уровень шума и улучшая циркуляцию воздуха внутри системного блока.

Вентилятор Zalman CNPS12X с насечками

К минусам можно отнести то, что заменить вентилятор будет проблематично из-за его нестандартного типоразмера.

Полные данные о Zalman CNPS12X вы можете узнать из следующей таблицы:

Габариты (без вентилятора) 151х154х132 мм
Вес кулера 1000 г
Материал основания Медь
Материал пластин Алюминий
Количество тепловых трубок 6
Диаметр тепловых трубок 6 мм
Вентилятор(ов) в комплекте 3
Скорость вращения вентилятора 850-1200 об./мин
Количество лопастей вентилятора 9 шт
Совместимость

Поддержка процессоров:

  • Intel Core i7 Extreme/i7/i5/i3 / Core 2 Quad/Duo/Extreme / Pentium Dual Core/D/4 / Celeron D / AMD Llano / Phenom II / Athlon II / Phenom / Dual-Core Opteron / Opteron / Athlon FX/X2 / Athlon / Sempron.

Cокеты:

  • S775, S1155/S1156, S1366, S2011, AM2, AM2+, AM3/AM3+/FM1, S939.
Тип подключения 3-pin

Совместимость и установка Zalman CNPS12X #

При установке Zalman CNPS12X на наш тестовый стенд, использующий материнскую плату MSI Z68A-GD65 (G3), почти никаких проблем не возникло, однако, как нам кажется, можно было бы использовать и более простые способы крепления с меньшим количеством деталей.

Комплект крепежа Zalman CNPS12X

Заменить или установить модули памяти в первые два слота вам будет, скорее всего, затруднительно. Так что озаботиться этим вопросом лучше заранее, в противном случае вы рискуете тем, что придется снимать кулер и повторять установку заново.

Также возможны трудности при установленной видеокарте, ведь дотянуться и хорошенько затянуть крепления кулера входящим в комплект шестигранным ключом будет проблематично. Плюс этому могут помешать и очень высокие радиаторы охлаждения материнской платы.

Стоит отметить, что Zalman CNPS12X использует backplate. Если у вас нет отверстия в корпусе, дающего доступ к обратной стороны материнской платы, то установить Zalman CNPS12X без извлечения материнской платы не выйдет.

Конфигурация тестового стенда #

Мы использовали следующую конфигурацию тестового стенда:

Аппаратное обеспечение
Материнская плата MSI Z68A-GD65 (G3)
Процессор Intel Core i5 2500K
ОЗУ Kingston HyperX Genesis KHX2400C11D3K4 2Gb
Жесткий диск Seagate ST31000528AS 1Tb 7200rpm
Термоинтерфейс Arctic Cooling MX-4
Блок питания Tuniq PSU-ENS-1200W-BK
Программное обеспечение
Операционная система Windows 7 Home Basic 32-bit
CPU-Z Версия 1.59
RealTemp Версия 1.60
Linpack LinX Версия 0.6.4
Furmark Версия 1.9
Hardware Monitor Версия 1.18

Тест Zalman CNPS12X #

Температура окружающего воздуха на момент тестирования составляла 20,8 градуса Цельсия. Использовался открытый стенд.

На номинальных частотах Zalman CNPS12X показал результат в 29 градусов в простое и 48 градусов при нагреве параллельным запуском LinX и Furmark. Мы использовали именно эту комбинацию программ из-за наличия встроенного графического ядра в процессоре, которое может добавить еще несколько градусов к его температуре.


Процессор в режиме простоя
Температура в нагрузке на номинальных частотах

При разгоне процессора до частоты в 4,5 ГГц и выставлении напряжения на значение 1,376 В, Zalman CNPS12X показал результат в 32 градуса в режиме простоя и 59 градусов в режиме нагрева. Расчетное тепловыделение находилось на отметке 145 Вт.

Процессор при разгоне до 4,5 ГГц
Температура под нагрузкой при разгоне до 4,5 ГГц

Шум от кулера оказался очень невысоким, этому способствует небольшая скорость вращения вентиляторов и хорошая сбалансированность. Да и вообще, продукция компании Zalman никогда не отличалась высоким уровнем шума.

Также нам удалось достичь частоты в 4800 МГц при напряжении 1,44 В. Расчетное тепловыделение находилось на отметке около 170 Вт. Температуры составили 36 и 61 градус в простое и нагрузке соответственно.

Процессор при разгоне до 4,5 ГГц
Температура под нагрузкой при разгоне до 4,5 ГГц

Кроме Zalman CNPS12X, мы протестировали еще несколько кулеров и свели результаты тестирования в единую таблицу:

Кулер 95 Вт
~145 Вт
Простой Нагрузка Простой Нагрузка
Zalman CNPS12X 29 48 32 59
Glacialtech Igloo H46 31 49 35 58
Glacialtech Igloo H58 29 47 34 56
Glacialtech Igloo 5620 33 52 39 64
Titan HATI 28 48 36 62

Zalman CNPS12X | Выводы #

Zalman CNPS12X вызывает двоякие впечатления. С одной стороны кулер довольно эффективен, хорошо собран, выглядит отлично, мало шумит. С другой стороны — высокая стоимость и огрехи в реализации основания кулера. Возможно, последний недостаток присущ только нашему экземпляру.

При средней цене в 2900-3000 рублей, Zalman CNPS12X входит в число самых дорогих кулеров и конкурирует с Thermalright Silver Arrow и Thermalright Archon.

Плюсы Zalman CNPS12X: #

  • Отличная эффективность.
  • Отличный внешний вид.
  • Хорошая совместимость.
  • Низкий уровень шума.

Минусы Zalman CNPS12X: #

  • Сравнительно сложное крепление.
  • Неровное и плохо отшлифованное основание (возможно особенность именно нашего экземпляра).
  • Высокая цена.

Фотогалерея Zalman CNPS12X #

Протестировано в F1CD.ru
