Thermaltake Frio OCK: тест и обзор кулера "для королей оверклокинга"

04 марта 2012, Скакунов Станислав 0
К нам на тестирование прибыл кулер Thermaltake Frio OCK, являющийся развитием очень интересной модели Thermaltake Frio. В Thermaltake Frio OCK используется шесть 6-миллиметровых тепловых трубок и две секции ребер с общей площадью рассеивания в 8000 см2. Модель характеризуется интересным дизайном и качественным комплектом поставки. Мы сравним новый кулер как с самим Thermaltake Frio, так и с другими конкурентами.

Cегодня мы познакомимся с модификацией одного из лучших кулеров — Thermaltake Frio, который мы уже когда-то тестировали. Совсем недавно в Thermaltake пошли на эксперимент и несколько модифицировали данную систему охлаждения, дав ей имя Thermaltake Frio OCK.

По сравнению с прошлой моделью, в Thermaltake Frio OCK было увеличено количество тепловых трубок, установлены вентиляторы большего диаметра, модифицирован радиатор. Внешности кулера придали больше лоска, стилизовав его под концепцию игры StarCraft II, что особенно понравится ее поклонникам, да и не только.

Комплект поставки Thermaltake Frio OCK #

Кулер поставляется в довольно большой картонной коробке, выполненной в темных тонах с несколькими яркими элементами. На лицевой стороне мы видим сам кулер на фоне какой-то планеты, некоторую информацию о нем, а также логотип производителя в левом верхнем углу.

Лицевая сторона коробки Thermaltake Frio OCK

На левом торце расположились список совместимых процессоров и спецификации кулера.

Левый торец коробки Thermaltake Frio OCK

Оборотную сторону коробки украшает описание основных особенностей кулера и несколько его фотографий в разных ракурсах.

Оборотная сторона коробки Thermaltake Frio OCK

На правом торце можно обнаружить описание еще некоторых особенностей Thermaltake Frio OCK на двенадцати языках мира, в том числе и на русском. Здесь же производитель заявляет нам о том, что кулер способен отвести до 240 Вт тепла. Это мы проверим позже.

Правый торец коробки Thermaltake Frio OCK

Комплект поставки Thermaltake Frio OCK включает в себя:

  • Сам кулер с предустановленными вентиляторами.
  • Две T-образные универсальные планки крепления.
  • Четыре коротких винта.
  • Четыре длинных винты.
  • Универсальный backplate.
  • Пластиковые втулки.
  • Шприц с термопастой.
  • Монтажные планки для Intel.
  • Монтажные планки для AMD.
  • Документацию и инструкцию по установке.
Комплект поставки Thermaltake Frio OCK

Комплект поставляется в красивой коробочке черного цвета. Все элементы аккуратно разложены. Что же, такая забота о покупателе не может не радовать.

Упаковка комплекта поставки Thermaltake Frio OCK

Дизайн Thermaltake Frio OCK #

Габариты кулера составляют 143х137х158 мм, вес — 1096 г. Это очень приличные показатели, сопоставимые с показателями суперкулеров.

Thermaltake Frio OCK на весах

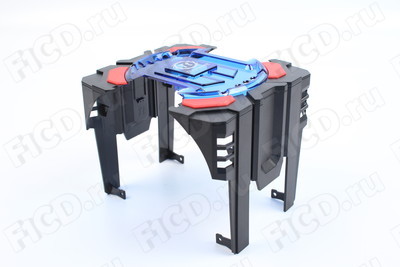

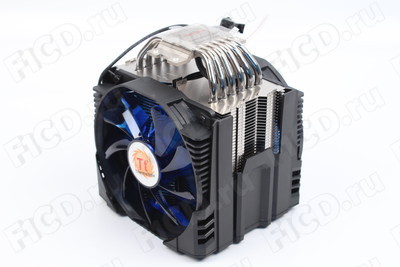

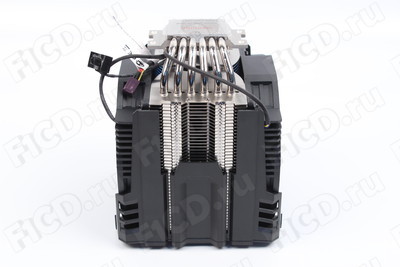

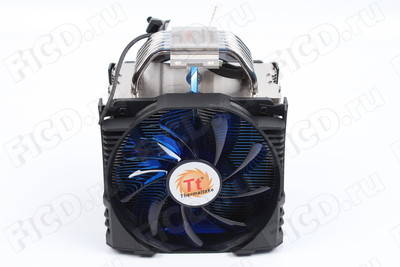

Первое, что бросается в глаза, — большой пластиковый кожух с интегрированными вентиляторами. Кроме эстетического назначения, у пластикового кожуха есть и вполне утилитарное, а именно уменьшение потерь воздуха при прохождении через радиатор.

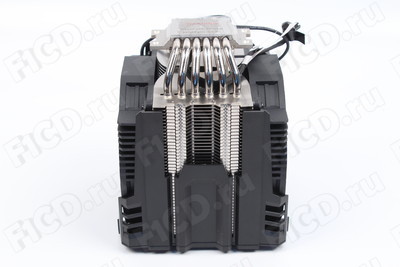

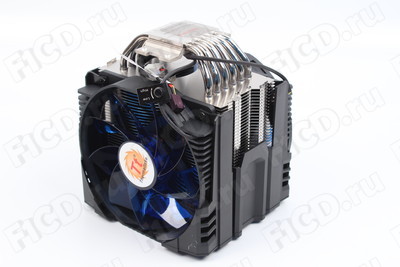

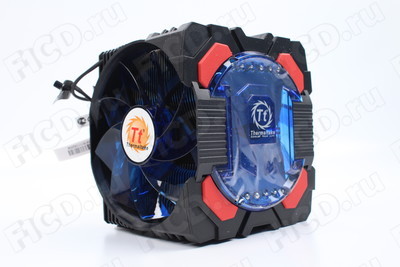

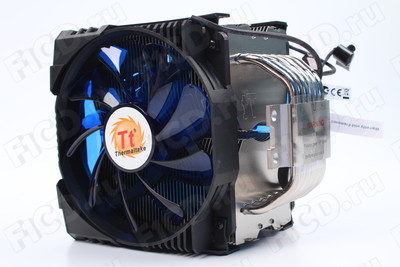

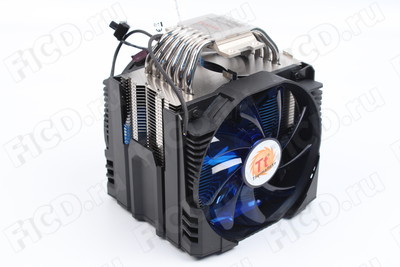

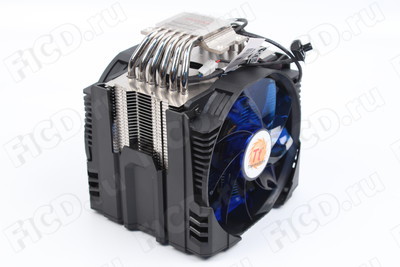

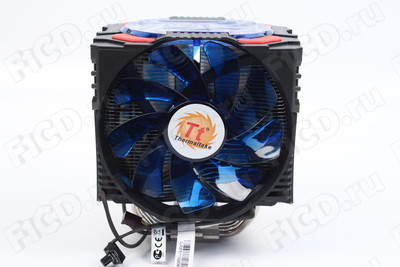

Внешний вид кулераThermaltake Frio OCK

Конструкция радиатора — вполне классическая башенная, за одним исключением, о котором мы поговорим позднее. Шесть 6-миллиметровых тепловых трубок, покрытых слоем никеля, отводят тепло от основания кулера и распределяют по радиатору.

Само основание выполнено из двух половин, в каждой из которых сделаны желобки для тепловых трубок. Для лучшей передачи тепла тепловые трубки пропаяны в основании. Верхняя часть основания несколько больше и как бы опоясывает нижнюю часть.

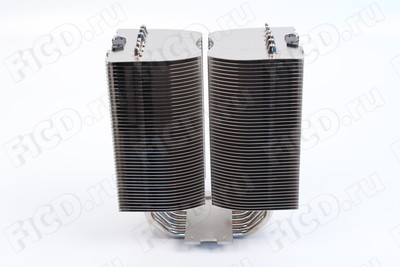

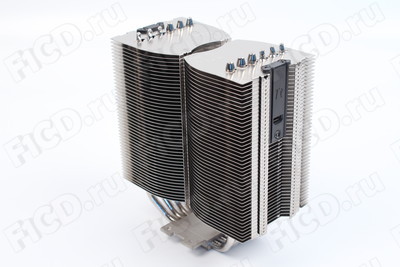

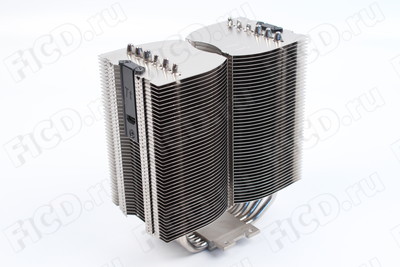

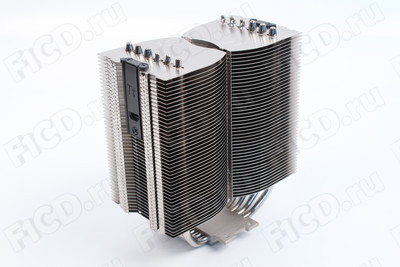

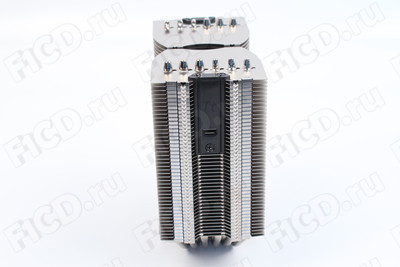

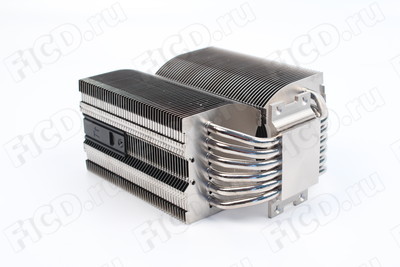

Радиатор Thermaltake Frio OCK

Основание несколько вытянуто по одной из осей — иначе тепловые трубки в таком количестве просто не поместились бы. Расстояние между трубками очень маленькое, да и вообще весь радиатор выглядит очень крепко сбитым.

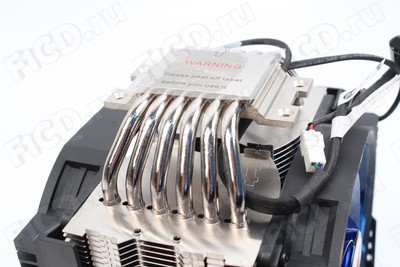

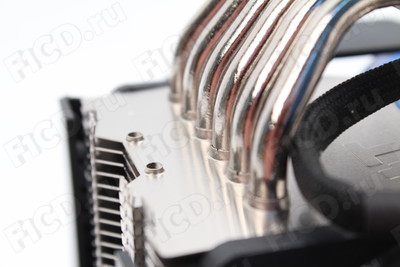

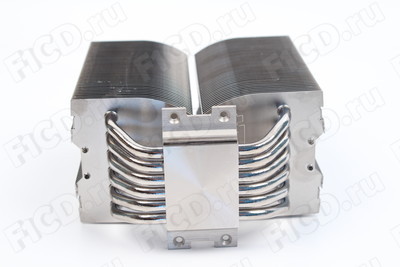

Конструкция основания Thermaltake Frio OCK

Качество полировки подошвы кулера оставляет желать лучшего. Отчетливо видны следы фрезы, что явно негативно скажется на эффективности охлаждения процессора.

Качество полировки основания Thermaltake Frio OCK

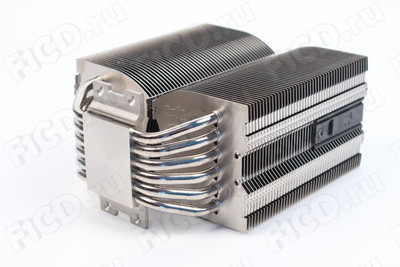

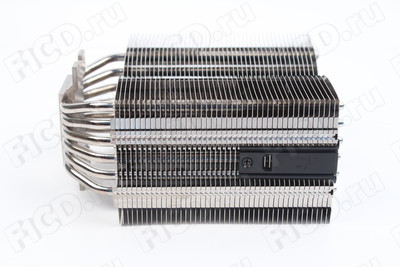

Далее тепловые трубки поднимаются через алюминиевые ребра. Тем самым исключением, о котором мы говорили выше, является то, что радиатор состоит из двух секций по 45 ребер в каждой. Толщина ребра составляет около 0,4 мм, а межреберное расстояние равняется 2 мм. Общая площадь рассеивания составляет примерно 8000 см2. Этот показатель не рекордный, но на 1000 см2 больше, чем у прародителя в лице Thermaltake Frio.

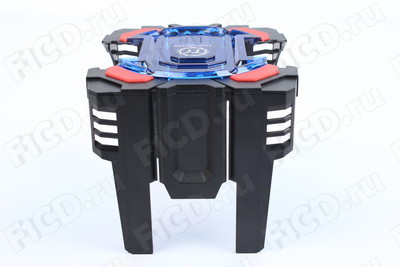

Сверху тепловые трубки почти полностью накрыты пластиковой декоративной накладкой.

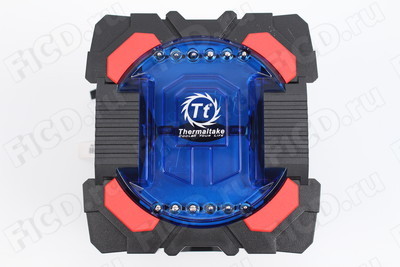

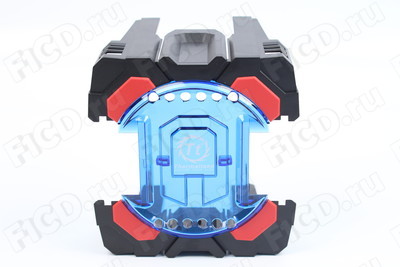

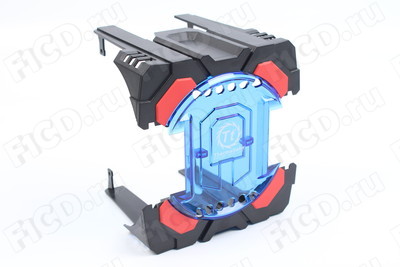

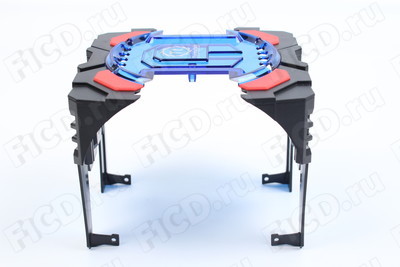

Верхняя декоративная накладка Thermaltake Frio OCK

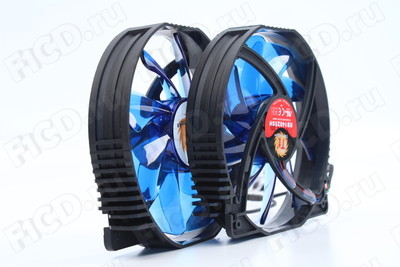

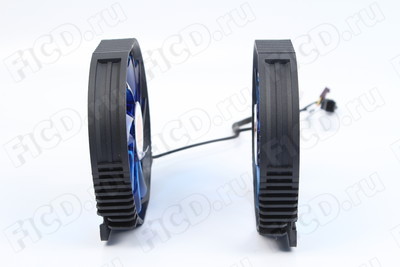

В Thermaltake Frio OCK используются фирменные вентиляторы, имеющие маркировку Thermaltake RB14025SH. Несмотря на одинаковую маркировку, кулеры имеют разное направление вращения крыльчатки. Сами вентиляторы крепятся к пластиковому кожуху двумя винтами каждый. Скорость вращения вентилятора регулируется вручную в диапазоне от 1200 до 2100 оборотов в минуту. Уровень шума при этом составляет 21 и 48 дБ соответственно.

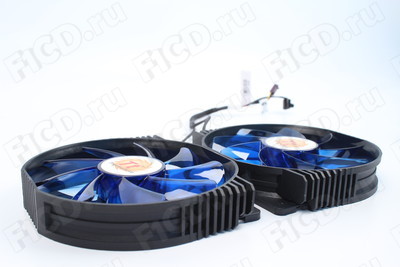

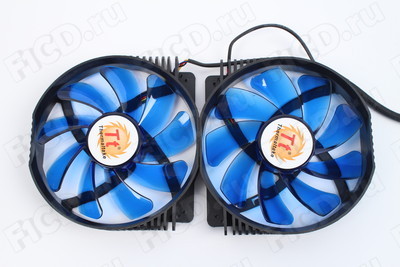

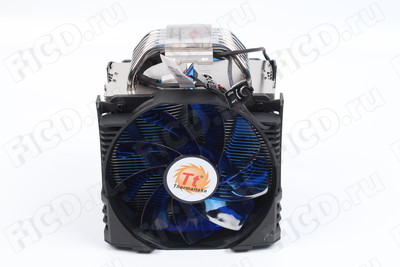

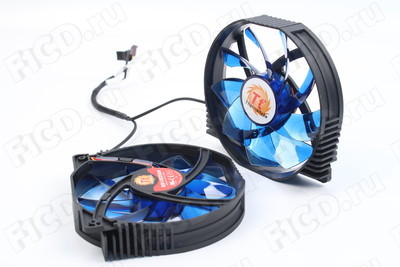

Вентиляторы Thermaltake Frio OCK

Кроме замысловатой формы, которая не позволит покупателю ни установить данные вентиляторы в корпус, ни заменить их на другие, вентиляторы выделяются еще и особым дизайном лопастей, которые выполнены из синего полупрозрачного пластика.

Лопасти крыльчатки вентилятора Thermaltake RB14025SH

Подключается вентилятор к 3-pin разъему на материнской плате и требует для своей работы 0.6 А по линии 12 В каждый. В итоге мы получаем довольно высокую нагрузку на данный разъем.

Регулятор оборотов Thermaltake RB14025SH

Совместимость и установка Thermaltake Frio OCK #

Во время установки никаких серьезных трудностей не возникло, что не может не радовать. Кулер прекрасно встал на нашу материнскую плату и не задевал за высокие радиаторы системы охлаждения подсистемы питания.

В начале установки кулера необходимо прикрутить специальные планки с подпружиненным винтом к основанию кулера. Затем в backplate необходимо вставить длинные монтажные винты, которые, увы, никак не фиксируются и легко выпадают. Таким образом, необходимо извлечь материнскую плату, и уже ее устанавливать на backplate, а не наоборот.

Далее накручиваем пластиковые втулки уже с лицевой стороны материнской платы, поверх кладем, предварительно правильно сориентировав, соответствующие монтажные планки (в нашем случае это планки Intel). Затем необходимо навинтить гайки с накатной головкой, после чего наносим термопасту. Снимаем пластиковый кожух вместе с вентиляторами и закручиваем два подпружиненных винта в монтажные планки, надеваем кожух с вентиляторами на место. Все, установка кулера завершена.

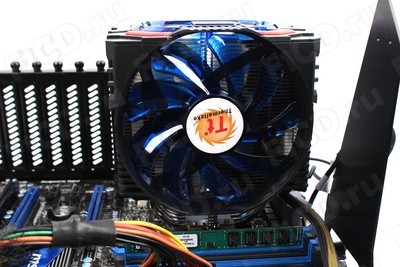

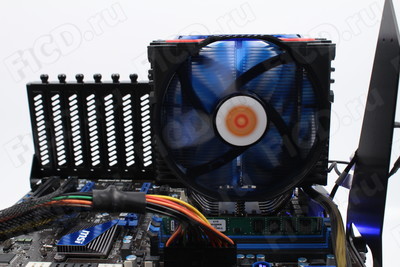

Thermaltake Frio OCK на тестовом стенде
Thermaltake Frio OCK в работе

Тестирование Thermaltake Frio OCK #

Во время тестирования температура окружающего воздуха находилась на отметке в 24 градуса. Мы тестировали кулер на тестовом стенде, имеющем следующую конфигурацию:

Аппаратное обеспечение
Материнская плата MSI Z68A-GD65 (G3)
Процессор Intel Core i5 2500K
ОЗУ Kingston KVR1333D3N9/4G
Жесткий диск Seagate ST31000528AS 1Tb 7200rpm
Термоинтерфейс Arctic Cooling MX-4
Блок питания Tuniq PSU-ENS-1200W-BK
Программное обеспечение
Операционная система Windows 7 Home Basic 32-bit
CPU-Z Версия 1.59
RealTemp Версия 1.60
Linpack LinX Версия 0.6.4
Furmark Версия 1.9
Hardware Monitor Версия 1.18

А так выглядят технические характеристики Thermaltake Frio OCK:

Габариты (с вентилятором) 143х137х158 мм
Вес кулера 1096 г
Материал основания Никелированная медь
Материал пластин Никелированный алюминий
Количество тепловых трубок 6 шт.
Диаметр тепловых трубок 6 мм
Вентилятор(ов) в комплекте 2 шт.
Размер вентилятора 130х130х25 мм
Скорость вращения вентилятора 1200-2100 об./мин
Количество лопастей вентилятора 9 шт.
Поддержка процессоров Intel Core i7 Extreme (Socket LGA2011/LGA1366)
Intel Core i7 (Socket LGA2011/LGA1366 & LGA1155/1156)
Intel Core i5 / i3 (Socket LGA1155/1156)
Intel Core 2 Extreme / Quad / Duo (Socket LGA775)
Intel Pentium & D / 4 (Socket LGA775)
Intel Celeron & D (Socket LGA775)
AMD Llano Processors (Socket FM1)
AMD Phenom II X6 / X4 / X3 / X2 (Socket AM3/AM2+)
AMD Phenom X4 / X3 (Socket AM3/AM2+)
AMD Athlon II X4 / X3 / X2 (Socket AM3)
AMD Athlon 64 & FX / X2 (Socket AM2/939)
AMD Sempron (Socket AM2/939/754)
Тип подключения 3-pin
Приблизительная стоимость Около 2300 рублей

Такие результаты были показаны Thermaltake Frio OCK:

Кулер Номинал Разгон
Простой Нагрузка Простой Нагрузка
Thermaltake Frio OCK 37 50 36 62
Thermaltake Frio 32 51 37 64
Noctua NH-D14 32 50 37 62
Scythe Mugen 3 34 50 38 63
Thermalright True Spirit 140 38 56 43 70
Thermalright Macho HR-02 28 50 38 61
Glacialtech Igloo H58 29 47 34 56
Scythe Kozuti 34 64 45 84
Glacialtech Igloo H46 31 49 35 58
Glacialtech Igloo 5620 33 52 39 64
Zalman CNPS12X 29 48 32 59
Titan HATI 28 48 36 62
Результаты при номинальном режиме работы
Результаты при разгоне до 4,5 ГГц и напряжении 1,376 В

Кулер показал очень хорошие результаты, сумев охладить разогнанный до 4,5 ГГц при напряжении 1,376 В до температуры в 62 градуса Цельсия. Однако присутствовала небольшая проблема: высокий уровень шума. На максимальных оборотах находиться рядом с Thermaltake Frio OCK достаточно проблематично. Это не будет беспокоить серьезных любителей и профессионалов разгона, но обычный пользователь явно будет недоволен. Естественно, можно уменьшить скорость вращения вентиляторов, но тогда и эффективность охлаждения существенно снизится.

Thermaltake Frio OCK: Вывод #

Thermaltake Frio OCK сумел обойти своего предшественника, пусть и всего на пару градусов. Кроме высокой эффективности, кулер обладает приятным дизайном, очень удобным креплением, хорошей совместимостью как с материнскими платами, так и с сокетами. В качестве минуса можно отметить шумные вентиляторы, которые проблематично заменить на другие в силу конструкции, а также отсутствие системы автоматической регулировки скорости вращения вентилятора.

При своей цене в 2300 рублей Thermaltake Frio OCK будет хорошим приобретением для любителей разгона, которые готовы пойти на все, чтобы выжать еще пару мегагерц из своего процессора. Остальные категории пользователей, скорее всего, предпочтут более тихие и дешевые системы охлаждения.

Плюсы Thermaltake Frio OCK: #

  • Отличная эффективность.
  • Качественное изготовление.
  • Хороший комплект поставки
  • Удобное крепление.
  • Отличная совместимость с материнскими платами и процессорными сокетами.
  • Эффектный внешний вид.

Минусы Thermaltake Frio OCK: #

  • Шумные вентиляторы.
  • Сложность (или невозможность) замены вентиляторов на другие.
  • Отсутствие автоматической системы регулировки скорости вращения вентилятора.
Редакция F1CD благодарит компанию "СВЕГА-Компьютер"
за предоставленный для тестирования кулер Thermaltake Frio OCK.
