Thermaltake Jing: обзор и тест кулера

06 марта 2012, Скакунов Станислав 0
К нам на тестирование поступил новый кулер от компании Thermaltake под названием Thermaltake Jing. Кулер оснащен пятью 6-миллиметровыми тепловыми трубками и двумя 120-миллиметровыми вентиляторами с открытым дизайном и регуляторами оборотов. Модель характеризуют высокое качество изготовления, интересный конструктив, экстравагантный дизайн и многое другое. Мы сравним данный кулер не только с собратьями по цеху, но и с другими сильными конкурентами.

Компания Thermaltake уже давным-давно занимается производством разнообразных систем охлаждения, любит экспериментировать, пробовать что-то новое, а не только следовать определенным догмам. Естественно, не ошибается только тот, кто ничего не делает, поэтому и у Thermaltake иногда случаются промашки. Однако в последнее время экспериментаторский опыт дает о себе знать, и продукты получаются зрелые, интересные и необычные.

Сегодня мы протестируем кулер среднего ценового диапазона Thermaltake Jing. Производитель утверждает, что модель является не только функциональной, но и очень тихой, а также обладает необычным дизайном.

Комплект поставки Thermaltake Jing #

Thermaltake Jing поставляется в довольно крупной коробке. Основную цветовую гамму составляют белый и зеленый цвет. Упаковка выполнена из достаточно качественного картона, качество печати тоже на хорошем уровне.

Лицевую сторону коробки украшает фотография самого кулера, пиктограммы с особенностями модели, а также надпись, гласящая о том, что Thermaltake Jing сможет отвести до 200 Вт тепла.

Лицевая сторона коробки Thermaltake Jing

На левом торце мы видим список совместимых процессоров, а также технические характеристики кулера и вентилятора.

Левый торец коробки Thermaltake Jing

Оборотная сторона коробки испещрена рекламными надписями на двенадцати языках мира, среди которых присутствует и русский.

Оборотная сторона коробки Thermaltake Jing

На правом торце находится более детальное описание особенностей системы охлаждения, а также фотографии комплекта поставки.

Правый торец коробки Thermaltake Jing

В комплект поставки Thermaltake Jing входят:

  • Сам кулер с предустановленными вентиляторами.
  • Две T-образные универсальные планки крепления.
  • Четыре коротких винта.
  • Четыре длинных винта.
  • Универсальный backplate.
  • Пластиковые втулки.
  • Шприц с термопастой.

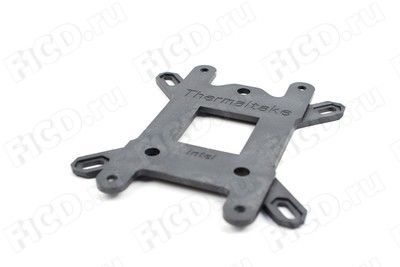

  • Монтажные планки для Intel
  • Монтажные планки для AMD.
  • Документация и инструкция по установке.
Комплект поставки Thermaltake Jing

Комплект достаточен и выполнен качественно. Особенно радует небольшая коробочка, куда и сложен по отделениям весь крепеж. Подобный комплект поставки мы уже могли видеть у протестированого нами ранее Thermaltake Frio OCK.

Содержимое коробки с крепежом для Thermaltake Jing

Дизайн Thermaltake Jing #

Кулер имеет размеры 123х162х131 мм и весит 922 г. Габариты и масса немного великоваты для данной категории систем охлаждения, правда, на Thermaltake Jing предустановлено два вентилятора, что несколько оправдывает такие показатели.

Кулер Thermaltake Jing на весах

Конструкция кулера представляет из себя классическую башню, то есть тепловые трубки оперативно переносят тепло, передаваемое процессором на подошву кулера, к ребрам радиатора, которые охлаждаются вентиляторами.

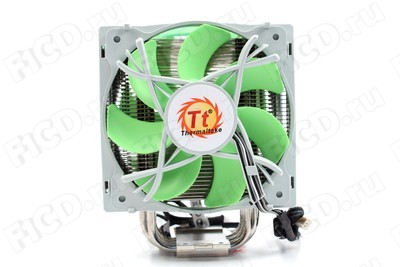

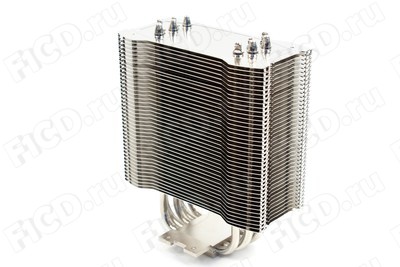

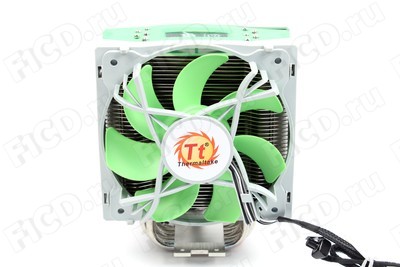

Внешний вид кулера Thermaltake Jing

В данном случае система охлаждения основывается на пяти 6-миллиметровых тепловых трубках, покрытых никелем. Основание представляет из себя две никелированных пластины. В выфрезерованые специальные желоба уложены тепловые трубки. Для лучшего сопряжения трубки и контактирующие с ними детали основания пропаяны.

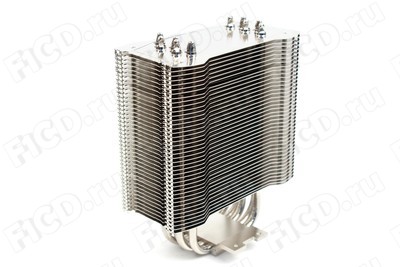

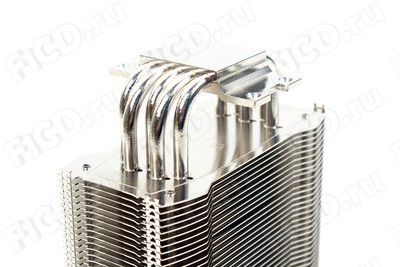

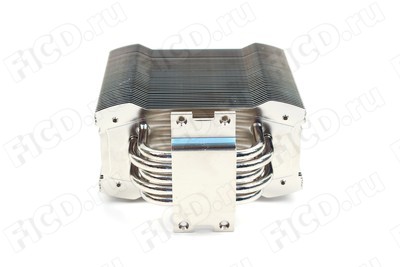

Конструкция радиатора Thermaltake Jing

Сама подошва довольно ровная, видные кольцевые следы от фрезы, но они довольно мелкие. Полировка основания производилась, но выполнена на троечку по пятибальной шкале.

Качество полировки основания Thermaltake Jing

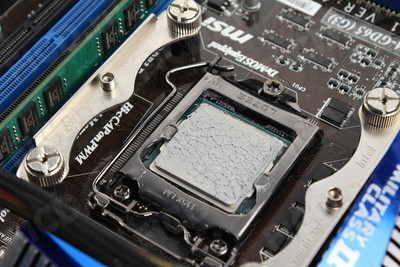

Отпечаток термопасты на процессоре
Отпечаток термопасты на подошве Thermaltake Jing

Всего в Thermaltake Jing 41 пластина. Толщина каждой составляет 0,4 мм, а межреберное расстояние равно 2,2 мм. Такое расстояние позволяет легче продувать радиатор. Все ребра имеют сложную форму и покрыты никелем. Общая площадь рассеивания лишь немногим выше 6000 см2. Этот показатель далек от рекордных. Как вы уже наверняка успели заметить, радиатор и все его элементы полностью никелированы. Это не только служит для улучшения внешнего вида, но и для защиты деталей от окисления.

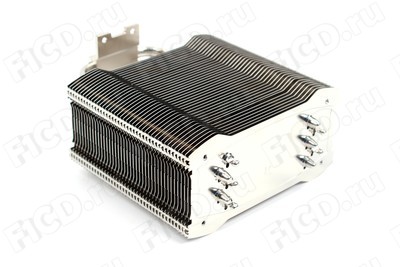

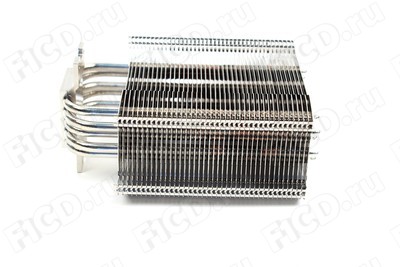

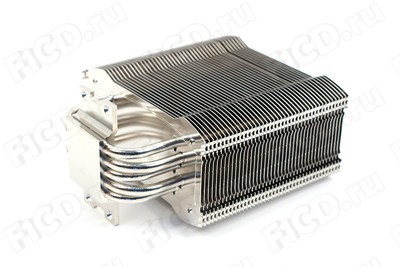

Никелированный радиатор Thermaltake Jing

Тепловые трубки при прохождении через радиатор довольно близко расположены друг к другу, что явно не способствует качественному распределению тепла по всей поверхности ребер. Контакт между тепловыми трубками и ребрами осуществляется методом пайки, которая выполнена очень аккуратно и невооруженным взглядом ее заметить трудно.

Сверху тепловые трубки почти полностью утоплены в декоративную пластиковую накладку, так что дополнительная защита им не требуется.

Декоративная накладка

На радиатор Thermaltake Jing установлена рамка с креплением под вентиляторы и некоторыми декоративными элементами сверху. Хотя, как нам кажется, лучше было установить декоративные панели по бокам, чтобы воздух "не утекал" из радиатора.

Сами вентиляторы крепятся на рамке при помощи специальных посадочных мест. Пластик нам показался довольно прочным, так что снимать вентиляторы для чистки радиатора можно будет без опасений.

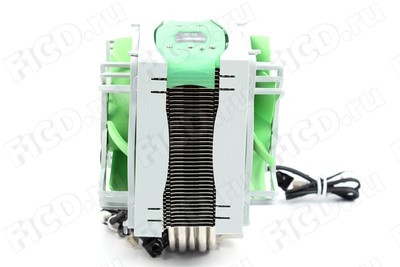

Радиатор Thermaltake Jing с вентиляторами

Вентиляторы имеют ярко-зеленую расцветку крыльчатки. Таким образом, кулер будет интересен и любителям моддинга, ведь такой яркий элемент обязательно привлечет к себе внимание.

Всего вентиляторов два, оба выполнены по безрамочной схеме, что несколько снижает воздушное давление, но с учетом хорошей продуваемости это не должно стать серьезной проблемой. Одним из плюсов такой технологии является то, что при работе создается меньше шума.

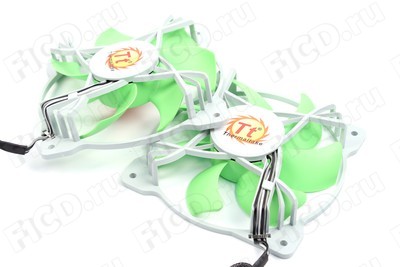

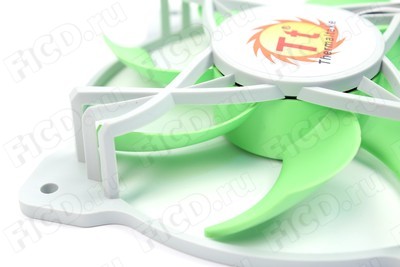

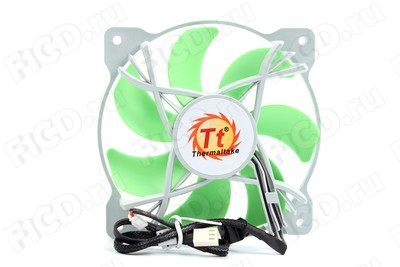

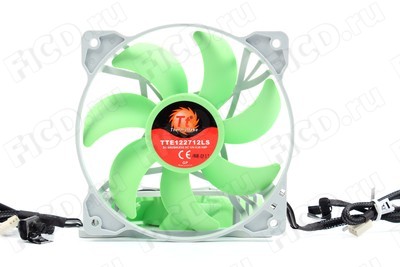

Вентиляторы Thermaltake Jing

Вентиляторы имеют маркировку TTE122712 LS, в каждом применяется подшипник скольжения, что также положительно должно сказаться на уровне шума. Всего в каждом вентиляторе по семь лопастей. Их угол атаки сложно назвать агрессивным, а форму лопастей сложной.

Маркировка вентилятора и регулятор оборотов скорости вращения

Каждому вентилятору для работу необходимо 0,2 А по линии 12 В. Обороты могут регулироваться в диапазоне от 800 до 1300. Увы, регулировка скорости вращения возможна только вручную, а подключение осуществляется при помощи 3-pin разъема.

Совместимость и установка Thermaltake Jing #

Во время установки никаких серьезных трудностей не возникло. Кулер прекрасно встал на материнскую плату, установленную на нашем тестовом стенде, и не задевал за высокие радиаторы на ней.

В начале установки Thermaltake Jing необходимо прикрутить специальные планки с подпружиненным винтом к основанию кулера. Затем в backplate необходимо вставить длинные монтажные винты, которые никак не фиксируются и легко выпадают при любом неловком движении. Поэтому необходимо извлечь материнскую плату, и уже ее устанавливать на backplate со вставленными винтами.

Далее накручиваем пластиковые втулки с лицевой стороны материнской платы, поверх кладем, предварительно правильно сориентировав, соответствующие монтажные планки (в нашем случае это планки для платформы Intel). Завинчиваем гайки с накатной головкой, после чего наносим термопасту. Снимаем установленные вентиляторы и закручиваем два подпружиненных винта в монтажные планки, надеваем вентиляторы на место. Все, установка кулера завершена.

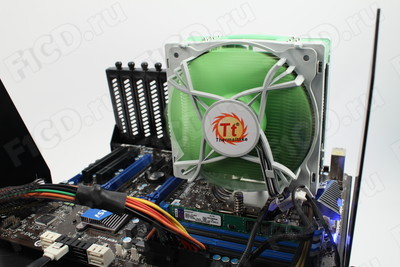

Кулер Thermaltake Jing в работе
Кулер Thermaltake Jing в работе: оборотная сторона

Тестирование Thermaltake Jing #

Во время тестирования на номинальных частотах температура окружающего воздуха равнялась 23,5 градусам Цельсия. В процессе тестирования и последующего разгона до 4,5 ГГц при напряжении в 1,376 В температура выросла до 24,9 градусов Цельсия.

Мы тестировали кулер на тестовом стенде, имеющем следующую конфигурацию:

Аппаратное обеспечение
Материнская плата MSI Z68A-GD65 (G3)
Процессор Intel Core i5 2500K
ОЗУ Kingston KVR1333D3N9/4G
Жесткий диск Seagate ST31000528AS 1Tb 7200rpm
Термоинтерфейс Arctic Cooling MX-4
Блок питания Tuniq PSU-ENS-1200W-BK
Программное обеспечение
Операционная система Windows 7 Home Basic 32-bit
CPU-Z Версия 1.59
RealTemp Версия 1.60
Linpack LinX Версия 0.6.4
Furmark Версия 1.9
Hardware Monitor Версия 1.18

А так выглядят технические характеристики Thermaltake Jing:

Габариты (с вентилятором) 123x162x131 мм
Вес кулера 922 г
Материал основания Никелированная медь
Материал пластин Никелированный алюминий
Количество тепловых трубок 5 шт.
Диаметр тепловых трубок 6 мм
Вентилятор(ов) в комплекте 2 шт.
Размер вентилятора 120х120х25 мм
Скорость вращения вентилятора 800-1300 об./мин
Количество лопастей вентилятора 7 шт.
Поддержка процессоров S775, S1155/S1156, S1366, AM2, AM2+, AM3/AM3+/FM1
Тип подключения 3-pin
Приблизительная стоимость Около 1800 рублей

Результаты тестирования Thermaltake Jing таковы:

Кулер Номинал Разгон
Простой Нагрузка Простой Нагрузка
Thermaltake SlimX3 29 71 -- --
Scythe Kozuti 34 64 45 84
Thermaltake Frio OCK 37 50 36 62
Thermaltake Frio 32 51 37 64
Noctua NH-D14 32 50 37 62
Scythe Mugen 3 34 50 38 63
Thermalright True Spirit 140 38 56 43 70
Thermalright Macho HR-02 28 50 38 61
Glacialtech Igloo H58 29 47 34 56
Glacialtech Igloo H46 31 49 35 58
Glacialtech Igloo 5620 33 52 39 64
Zalman CNPS12X 29 48 32 59
Titan HATI 28 48 36 62
Результаты при номинальном режиме работы
Результаты при разгоне до 4,5 ГГц и напряжении 1,376 В

Кулер показал очень хорошую производительность, сравнимую с лучшими представителями этого сегмента, в том числе с основными конкурентами в виде Thermaltake Frio и Thermaltake Frio OCK. Не менее важно и то, что система охлаждения работала очень тихо. Это все говорит о правильном позиционировании данного кулера.

Thermaltake Jing: Вывод #

Thermaltake Jing является удачным экспериментом. Производителю удалось совместить качественное охлаждение, низкий уровень шума и эффектный внешний вид в одном продукте, что случается довольно редко. Качество изготовления также оказалось на высоте.

К минусам можно отнести отсутствие комплекта крепежа под набирающий популярность Socket LGA2011, не очень удобную установку кулера на материнскую плату, а также отсутствие автоматической системы регулировки скорости вращения вентиляторов.

При средней цене в 1800 рулей Thermaltake Jing будет очень сложно конкурировать с аналогичными решениями от других производителей. В случае снижения розничной цены в России до уровня в 1200-1400 рублей данный кулер можно будет рекомендовать к покупке.

Плюсы Thermaltake Jing: #

  • Отличная эффективность.
  • Низкий уровень шума.
  • Качественное изготовление.
  • Хороший комплект поставки.
  • Эффектный внешний вид.
  • Хорошая совместимость с материнскими платами.

Минусы Thermaltake Jing: #

  • Не очень продуманное крепление.
  • Отсутствие автоматической системы регулировки скорости вращения вентиляторов.
  • Отсутствие в комплекте крепления под Socket LGA2011.
Редакция F1CD благодарит компанию "СВЕГА-Компьютер"
за предоставленный для тестирования кулер Thermaltake Jing.
