QNAP TS-420: обзор четырёхдискового NAS-сервера

25 октября 2013, Однокрылов Владимир 0
Сегодня мы протестируем четырёхдисковый сетевой накопитель QNAP TS-420. Устройство оснащено процессором Marvell с тактовой частотой 1,6 ГГц, обладает 512 Мбайт оперативной памяти и поддерживает установку четырёх накопителей общим объёмом до 16 Тбайт. Для управления сервером используется веб-интерфейс QTS 4.0, оформленный в виде рабочего стола и позволяющий устанавливать дополнительные приложения из онлайн-хранилища.

Видеообзор QNAP TS-420 #

Комплектация и характеристики QNAP TS-420 #

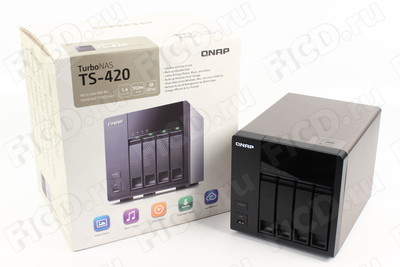

Тестовый образец NAS-сервера прибыл к нам в красивой картонной коробке.

Упаковка QNAP TS-420

Из упаковки мы извлекли:

  • Сам QNAP TS-420.

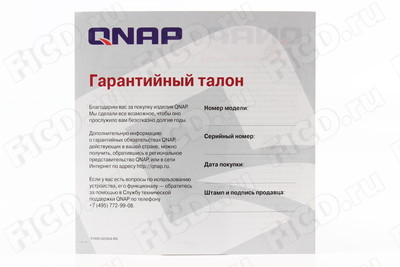

  • Набор документации.

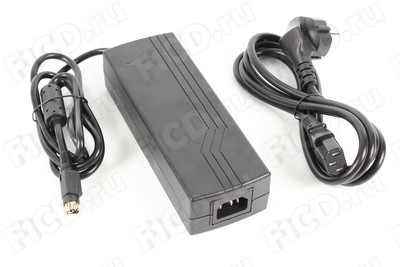

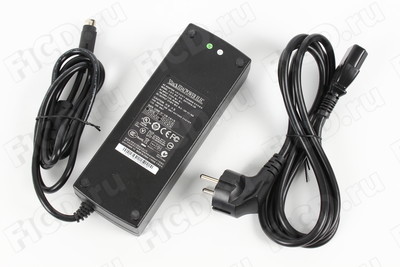

  • Блок питания.
  • Шнур питания.

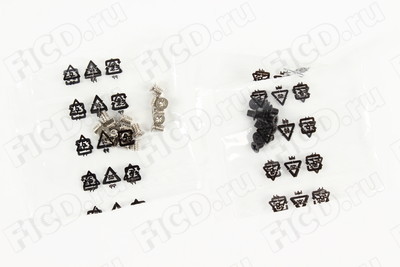

  • Два комплекта крепёжных винтов – для накопителей 3,5 и 2,5 дюйма.

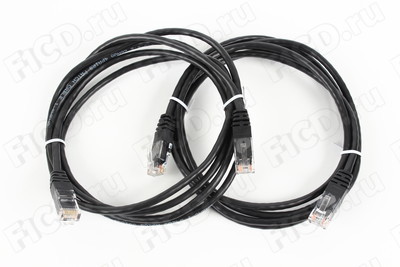

  • Два патч-корда.
Комплект поставки QNAP TS-420

Технические характеристики QNAP TS-420 мы свели в таблицу.

Процессор Marvell 1,6 ГГц
DRAM 512 Мбайт DDR3 RAM
Flash Memory 16 Мбайт
HDD 4 x 3,5 или 2,5 дюйма SATA II HDD/SSD
Замечание:
  1. Максимальный объём: 16 Тбайт.
  2. Накопители в комплект не входят.
Отсеки HDD Tray 4 с поддержкой горячей замены
LAN 2 x Gigabit RJ-45 Ethernet
Индикаторы STATUS, LAN, USB, eSATA, HDD 1, HDD 2, HDD 3, HDD 4
USB

2 x USB 2.0 (один на передней и один на задней панели); 2 x USB 3.0 (на задней панели)

eSATA 2 x eSATA на задней панели
Кнопки Питание, резервирование USB, сброс
Габариты 177x180x235 мм
Масса 3 кг
Энергопотребление Ожидание: 13 Вт
Работа: 31 Вт
(с 4 x 500 Гбайт HDD)
Питание Внешний блок питания 120 Вт
Вентилятор 1 x 92 мм, 12 В

Дизайн QNAP TS-420 #

Внешний вид NAS весьма строгий – основная часть корпуса накрыта серой металлической крышкой, а передняя панель изготовлена из чёрного матового пластика.

Сетевое хранилище QNAP TS-420

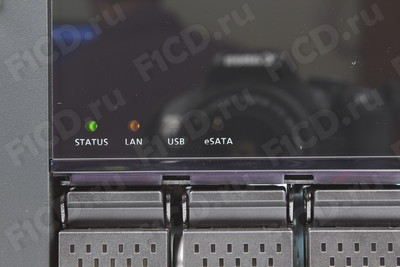

Корзин для накопителей всего четыре, и над каждой имеется светодиод состояния в дополнение к общим светодиодам Status, LAN, USB, eSATA.

QNAP TS-420 с выдвинутыми корзинами накопителей

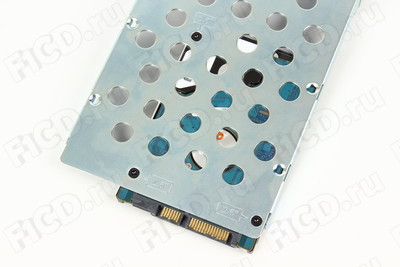

Основа корзин изготовлена из металла, а вот лицевая часть и защёлка – пластмассовые.

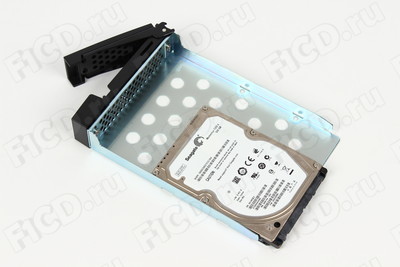

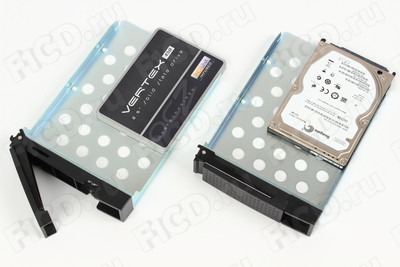

Корзины от QNAP TS-420

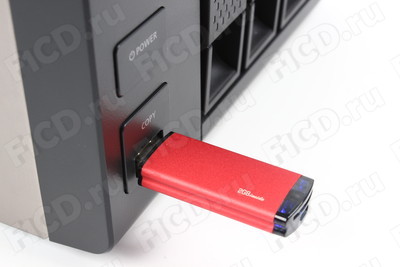

Кроме корзин и светодиодов, на передней панели имеются две кнопки – питание и резервирование, причем последняя совмещена с портом USB 2.0.

Порты USB 2.0 и кнопка включения QNAP TS-420

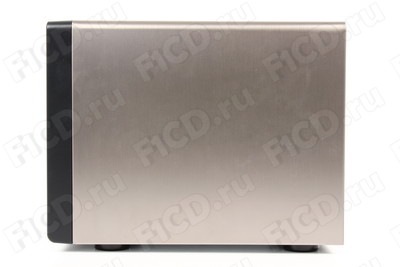

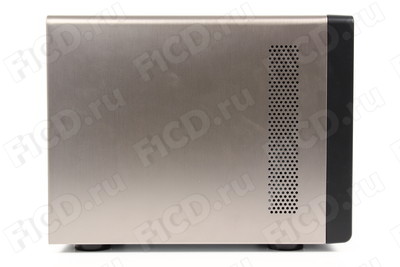

Крышка сервера на верхней и боковых панелях сплошная, но тем не менее съёмная. Отсутствие вентиляционных отверстий объясняется низким тепловыделением компонентов, а также тем, что поток воздуха перемещается от передней панели сквозь отсек для накопителей и выбрасывается вентилятором на задней стенке за пределы корпуса.

Отсек накопителей QNAP TS-420 без корзин

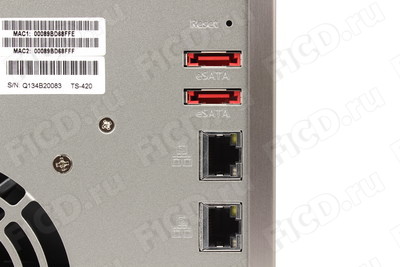

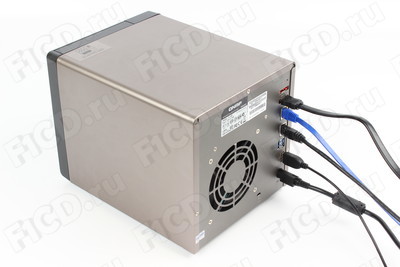

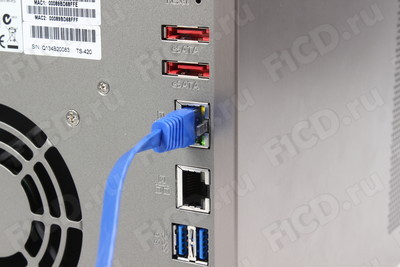

Кроме вентилятора, на задней стенке имеется следующий набор портов:

  • Два eSATA.
  • Два гигабитных LAN-порта.
  • Два USB 3.0.
  • Один USB 2.0.
  • Питание.

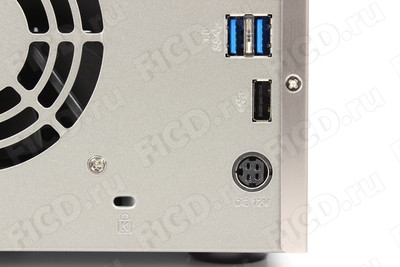

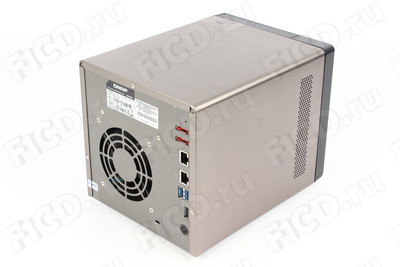

Разъёмы на задней панели QNAP TS-420

После снятия крышки видно, что места в корпусе достаточно, а отверстия для винтов намекают на наличие дополнительных блоков в более продвинутых моделях, к числу которых относится QNAP TS-421 с монохромным ЖК-дисплеем.

QNAP TS-420 со снятой крышкой

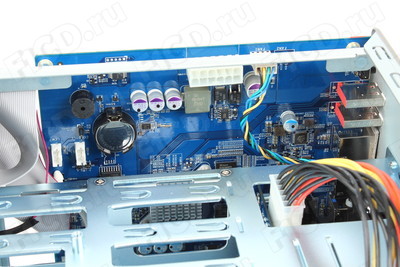

Материнская плата очень компактная и даже не занимает всю боковую часть корпуса. Практически все элементы, кроме портов SATA, распаяны, причём весьма свободно, прямо на плате – даже оперативную память не миновала чаша сия, что совсем не оставляет возможностей по расширению.

Боковина с материнской платой QNAP TS-420

На дне корпуса есть четыре пластиковые ножки с мягким основанием.

Основание QNAP TS-420

Масса NAS без накопителей составляет 2 кг 843 г при размере 177x180x235 мм

QNAP TS-420 на весах

Тестирование QNAP TS-420 #

Для тестов использовались два жёстких диска Seagate ST2000DL003. После включения мы инициализировали сервер с помощью фирменной утилиты, которая производит стартовую настройку при помощи пошагового мастера. В ней также есть возможность обновить прошивку, проконтролировать работу и настроить параметры найденных серверов.

Главная страница Qfinder
Информация о состоянии сервера в Qfinder

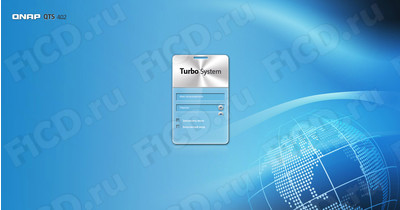

После первоначальной настройки мы перешли к веб-интерфейсу – по модной сейчас тенденции он оформлен в формате рабочего стола. Это позволяет открывать несколько окон одновременно, выполняя сразу несколько задач, да и в целом такой формат более понятен обычному пользователю.

Главная страница QNAP TS-420

Реализация такого подхода в QTS 4.0 даёт целый ряд преимуществ. Информация о системе представлена более наглядно, причём посмотреть её можно в реальном времени, не прерывая, допустим, процесс настройки. Наиболее яркий пример – это виджет состояния сервера, который можно вызвать и убрать в любой момент.

Виджет системного состояния QNAP TS-420

Установка дополнительных пакетов не требует выделять им другой порт для настройки и интегрировать в системное меню. Пакеты можно устанавливать без особых проблем, как программы в любых других операционных системах, а для доступа к приложению достаточно запустить его кликом по значку.

Рабочий стол и стилизованное меню запуска QNAP TS-420

Интерфейс можно кастомизировать для любого пользователя, а также установить дисковую квоту и права доступа не только к каталогам, но и к приложениям. При этом недоcтупные приложения пользователь просто не увидит.

Главная страница QNAP TS-420

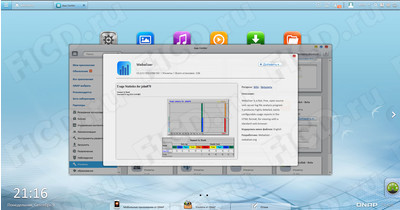

Программные пакеты не нужно сначала скачивать, загружать на NAS и устанавливать в ручном режиме. Такая возможность, конечно, есть, но проще всё же подключить NAS к роутеру и загружать пакеты из онлайн-хранилища приложений через встроенный APP Center. При этом можно ознакомиться не только с описанием пакета, но и посмотреть снимки интерфейса, а также перейти на форум разработчика при наличии соответствующей ссылки.

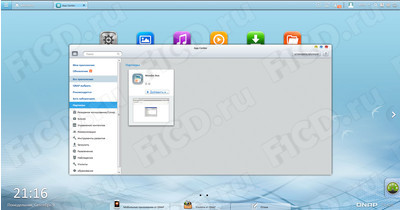

APP Center на QNAP TS-420

Соединение с серверами QNAP также позволяет настроить своевременное обновление уже установленных пакетов – для этого есть специальная вкладка с указанием количества возможных обновлений. Более того, об обновлении, как и о других событиях, требующих внимания пользователя, оповещает всплывающее окно в нижней части экрана.

Информационное всплывающее окошко в QNAP TS-420

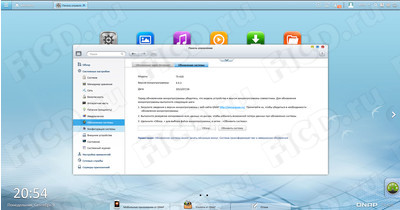

Обновление операционной системы доступно не только через внешнюю утилиту, но и онлайн – в специальном меню внутри самого интерфейса. При этом опять же не нужно ничего самостоятельно загружать.

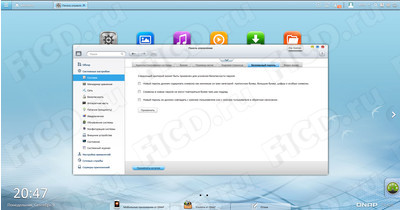

Меню проверки обновлений в QNAP TS-420

Несмотря на нестандартное оформление, QNAP TS-420 сохраняет все возможности обычного веб-интерфейса – просто рассортированы они более наглядным образом, намного более приятны глазу и поддерживают многозадачность: ничто не мешает просматривать журнал состояния, управлять загрузками, добавлять новый диск в массив, применять настройки прав пользователей и групп. В итоге мы получаем не только базовый функционал, но и большую масштабируемость возможностей за счёт огромного количества пакетов с сервисами, такими как собственный веб-сервер, Python, системы управления контентом, работа с базами SQL и многое другое.

Примеры доступных пакетов в QNAP TS-420

А если вам мало доступных пакетов, то можно установить Optware ipkg – таким образом вы получаете доступ к множеству пакетов для Linux Embedded, которые могут быть знакомы нашим читателям по частому использованию в кастомных прошивках для сетевого оборудования.

Пакет Optware ipkg доступен для установки на QNAP TS-420

Отдельно отметим мобильные приложения – по текущей моде их выпустили первым делом для Apple iOS и Google Android:

  • Qfile – простой файловый менеджер, позволяющий обмениваться файлами с доступными для конкретной учётной записи каталогами на NAS.
Qfile на Android-смартфоне
  • Qmanager – программа для управления и мониторинга, причём доступно прямое управление APP Center (остановка/запуск пакетов) и Download Station (пакет-гибрид загрузочного менеджера и µTorrent-клиента).
Главная страница Qmanager
APP Center в Qmanager
Доступ к Download Station в Qmanager
  • Qmusic – клиент приложения на сервере для прослушивания аудиозаписей, предварительно сформированных в плейлисты в веб-интерфейсе.
Qmusic на Android-смартфоне
  • Qmobile – клиент для Multimedia Station, обеспечивающий потоковую передачу медиаконтента с сервера на смартфон или планшет.
Qmobile на Android-смартфоне
  • Vmobile даёт доступ к предустановленной на QNAP TS-420 программе Surveillance Station для управления IP-камерами (в комплект входит бесплатная лицензия на одну камеру, ещё до 7 дополнительных можно приобрести отдельно), а экслюзив для Apple iOS под названием Qremote управляет HD Station.
Мобильные приложения QNAP

Теперь – к производительности. Объединив тестовые диски в массив RAID0, мы оценили скорость передачи файлов в локальной гигабитной сети:

  • Скачивание с сервера осуществлялось со скоростью около 93 Мбайт/с (примерно 744 Мбит/с).
  • Загрузка на NAS шла на средней скорости 56 Мбайт/с (448 Мбит/с).
Копирование с QNAP TS-420 при RAID0
Копирование на QNAP TS-420 при RAID0

Далее мы измерили показатели в режиме RAID1:

  • Скачивание с сервера – в среднем 79 Мбайт/с (632 Мбит/с).
  • Загрузка на NAS – около 45 Мбайт/с (360 Мбит/с).
Копирование с QNAP TS-420 при RAID1
Копирование на QNAP TS-420 при RAID1

Нельзя сказать, чтобы производительность что-то ограничивало – видимо скорость работы массива soft-RAID в данной модели просто не очень высока. Зато шумовой показатель порадовал – он оказался ниже уровня фонового шума в 40 дБ на момент тестирования даже при нагрузке потоковым воспроизведением, так что сервер очень даже годится для домашнего применения. Также мы протестировали и энергопотребление:

  • В режиме ожидания – около 1 Вт.
Энергопотребление QNAP TS-420 в режиме ожидания
  • Без накопителей – до 8 Вт.
Энергопотребление QNAP TS-420 без накопителей
  • С двумя тестовыми накопителями – около 21 Вт.
Энергопотребление QNAP TS-420 с двумя тестовыми накопителями

Таким образом, доля самого сервера в общем энергопотреблении составляет едва ли половину, да и в целом потребление невелико.

QNAP TS-420: резюме #

Розничная цена QNAP TS-420 на момент тестирования составляет около 19000 рублей, что вполне обычно для четырёхдискового домашнего хранилища. Приятности добавляет красочный интерфейс с обилием дополнительных сервисов, ряд мобильных приложений и низкий уровень шума. Впрочем, малошумность обуславливается экономичностью начинки – низкое энергопотребление снижает потребность в активном охлаждении на системной логике, да и вынесение блока питания в отдельный корпус также улучшает ситуацию. Из обнаруженных минусов отметим лишь низкую скорость записи на тестовые накопители в текущей прошивке, однако скорость чтения довольно неплоха, особенно если взять режим массива без избыточности данных.

Плюсы QNAP TS-420: #

  • Удобный и наглядный интерфейс.
  • Большое количество программных пакетов.
  • Низкое энергопотребление.
  • Малошумное исполнение.
  • Качественный металлический корпус.
  • Хорошая сборка.

Минусы QNAP TS-420: #

  • Низкая скорость записи на RAID-массив.

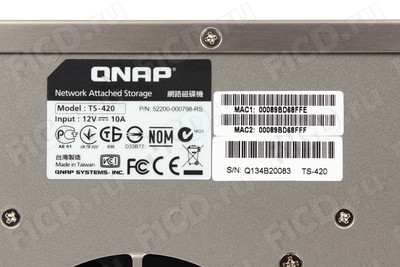

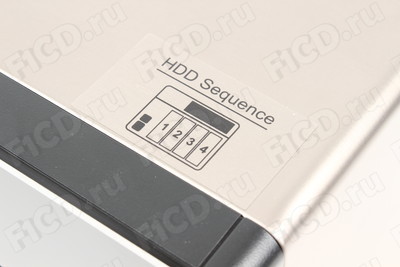

Фотогалерея QNAP TS-420 #

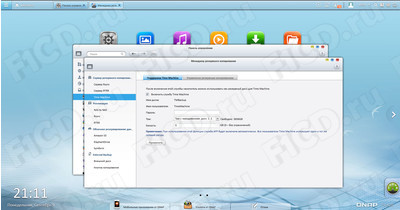

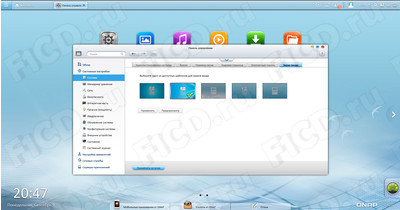

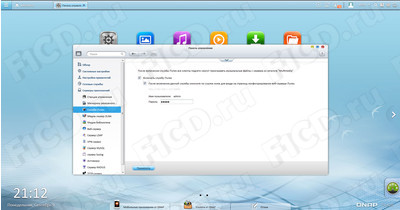

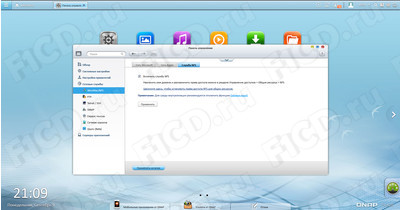

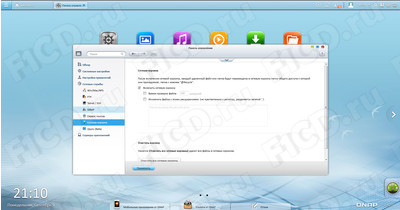

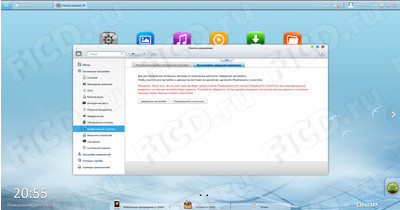

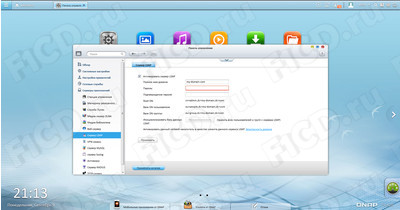

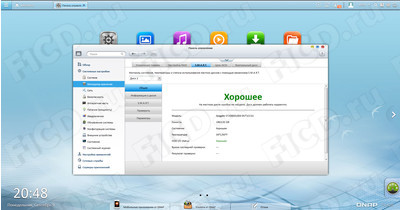

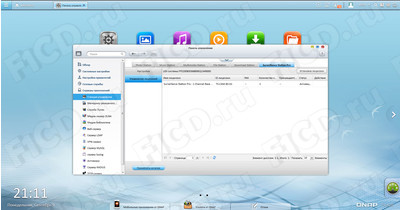

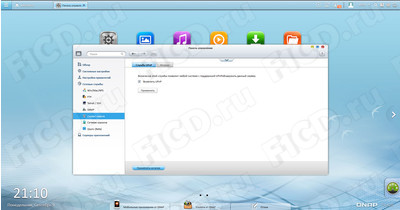

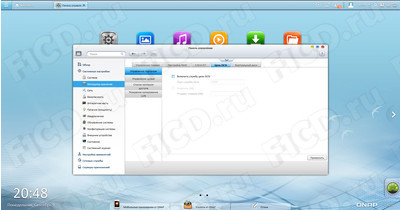

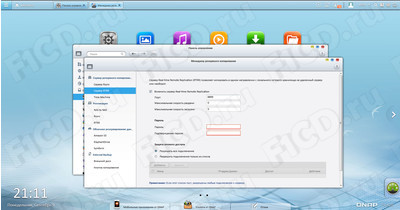

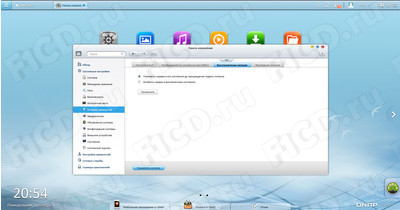

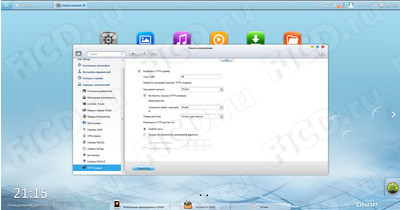

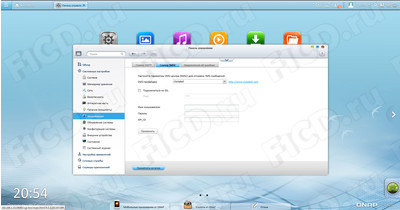

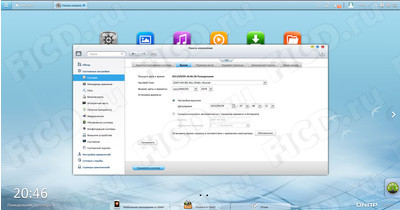

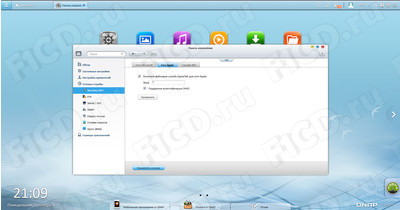

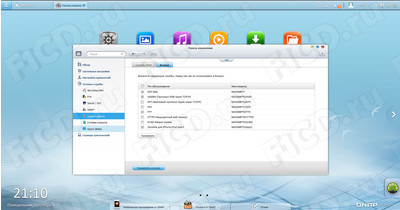

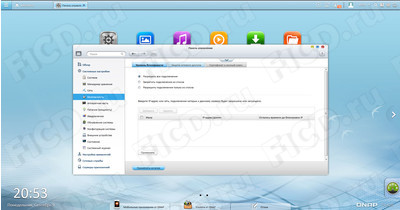

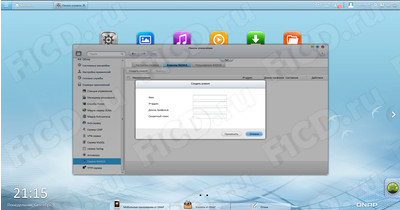

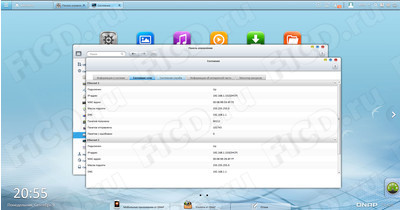

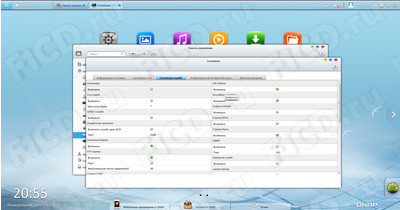

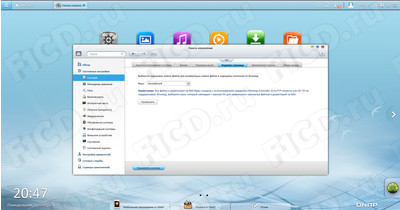

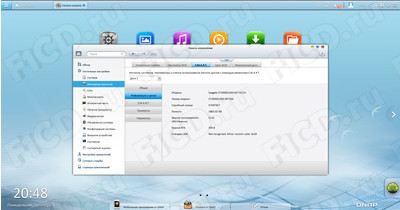

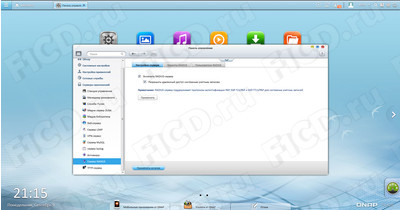

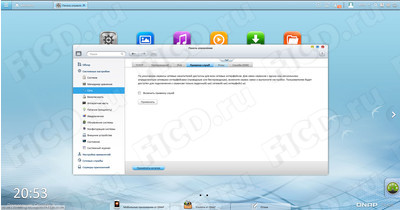

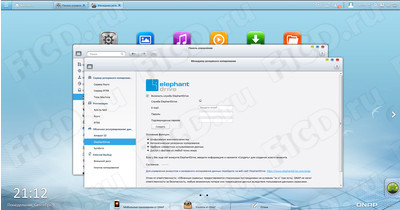

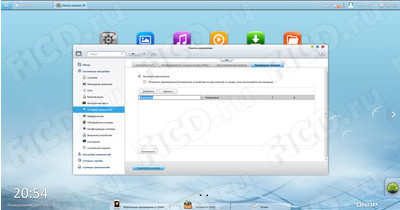

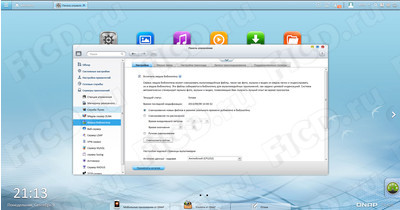

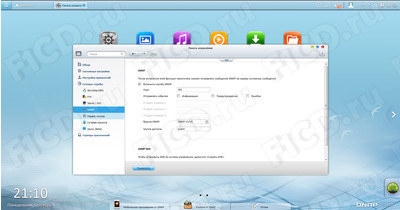

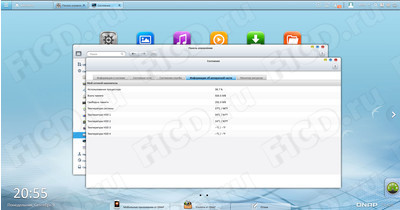

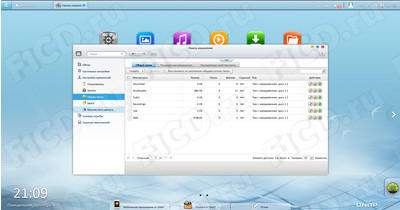

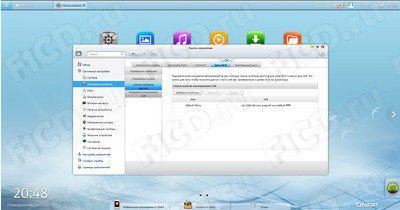

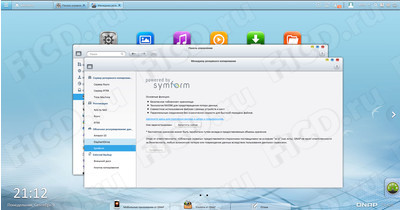

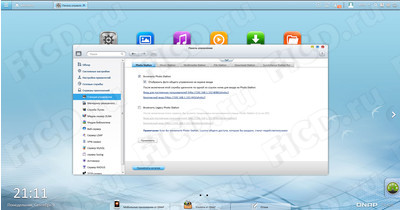

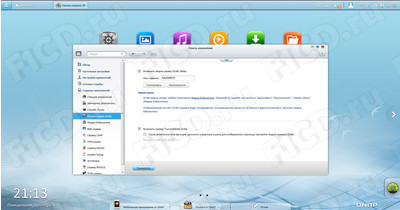

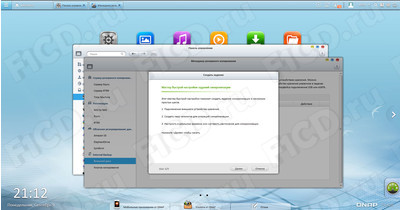

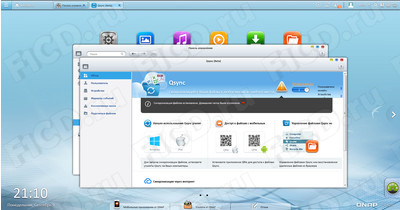

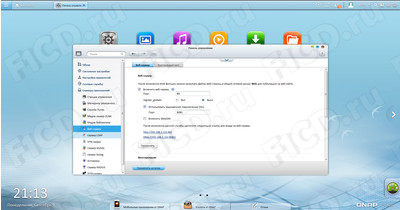

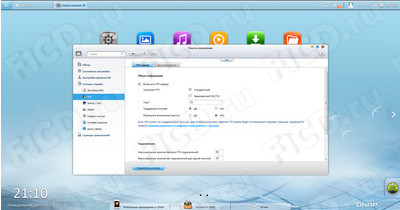

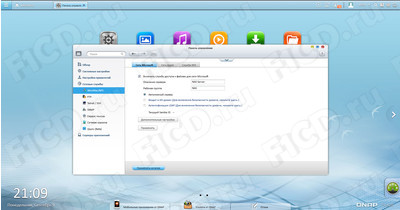

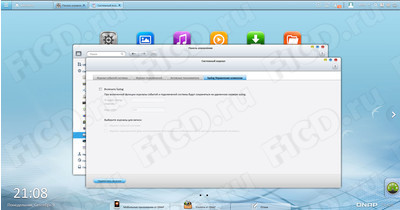

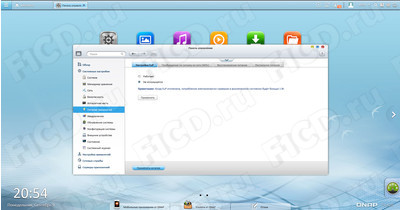

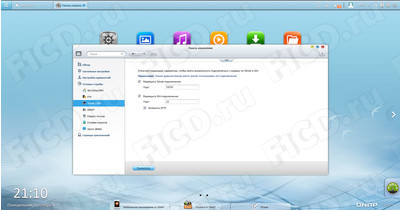

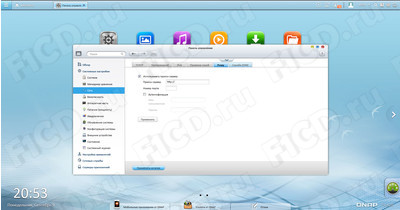

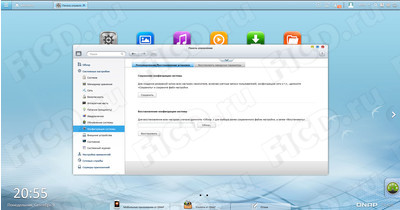

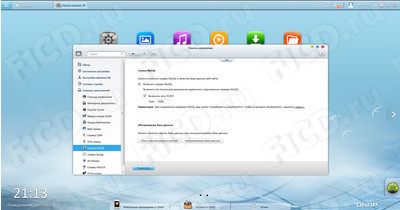

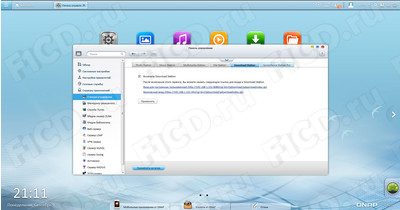

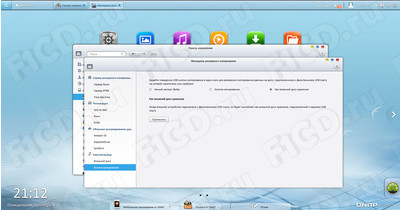

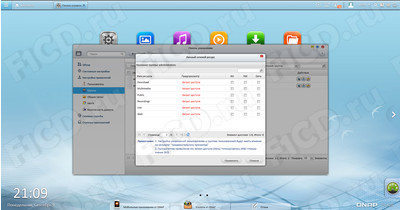

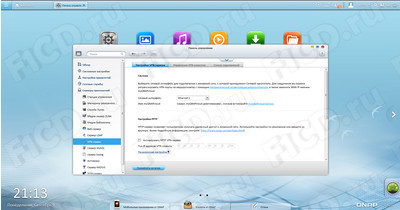

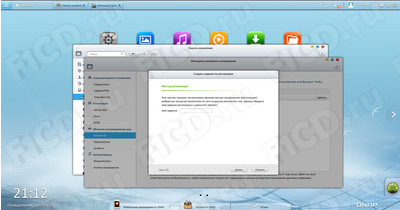

Галерея интерфейса QNAP TS-420 #
