Thecus N6850: обзор NAS-сервера на шесть дисков

28 декабря 2012, Однокрылов Владимир 0
Предлагаем вашему вниманию обзор сетевого хранилища на шесть дисков Thecus N6850. Модель оснащена процессором Intel Pentium G620 с тактовой частотой 2,6 ГГц, 2 Гбайт оперативной памяти DDR3, OLED-дисплеем, сенсорными кнопками управления, двумя портами RJ-45, четырьмя портами USB 2.0 и четырьмя портами USB 3.0, выходом HDMI и резервным источником питания мощностью 400 Вт. Всё это помещено в корпус Top Tower.

Видеообзор Thecus N6850 #

Комплектация Thecus N6850 #

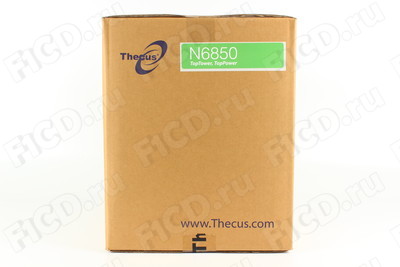

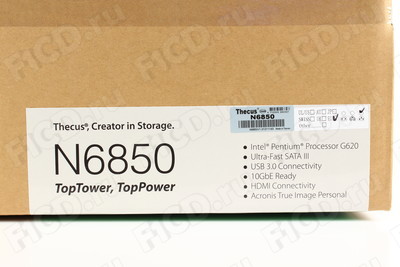

NAS-сервер прибыл в нашу лабораторию во внушительной картонной коробке с красочной наклейкой.

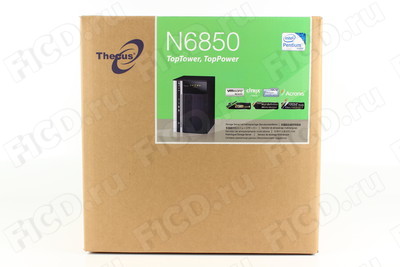

Упаковка Thecus N6850

Внутри коробки мы обнаружили:

  • Сам Thecus N6850.

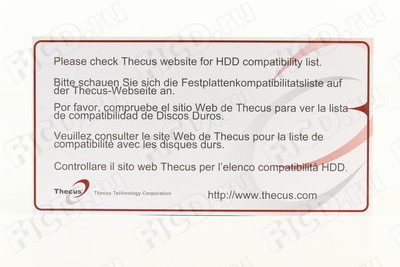

  • Набор документации.

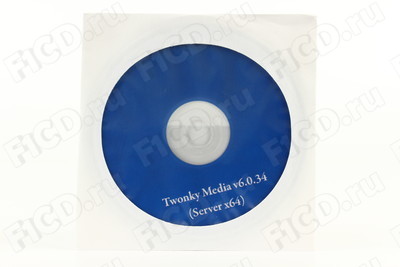

  • Три компакт-диска с ПО.
  • Шнур питания.
  • Два комплекта крепёжных элементов.
  • Десять ключей от корзин для HDD.

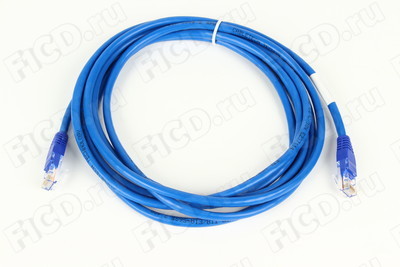

  • Патч-корд.

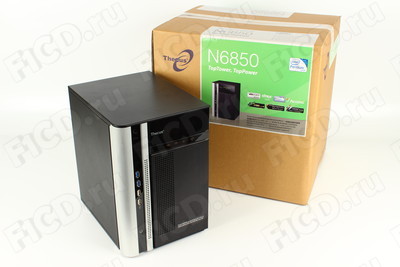

Комплект поставки Thecus N6850

Второго кабеля Ethernet нет, но зато положили ПО для резервного копирования от компании Acronis, а именно Acronis True Image Personal 2010.

Acronis True Image Personal 2010 в комплекте Thecus N6850

Комплект крепёжных элементов включает в себя два пакетика с винтиками – для 3,5- и 2,5-дюймовых накопителей.

Крепёж для корзин накопителей Thecus N6850

Винтов, как и замыкающих ключей, явно больше, чем для шести корзин. Видимо, комплект один для всех моделей серии Thecus Nx850, поскольку на глаз количество всех аксессуаров совпадало с топовой моделью Thecus N10850, рассмотренной нами ранее.

Ключи для корзин накопителей Thecus N6850

Дизайн и технические характеристики Thecus N6850 #

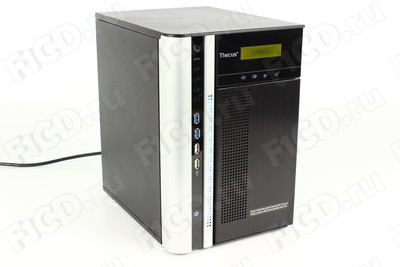

Экстерьер Thecus N6850 в уменьшенном масштабе повторяет старшую модель – размер корпуса составляет 320,4х215х282,6 мм при массе почти 10 кг без накопителей.

Thecus N6850

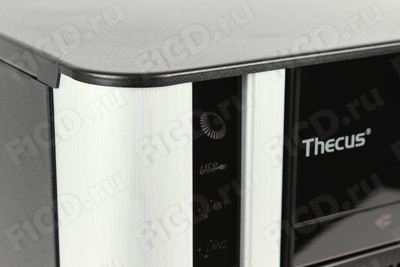

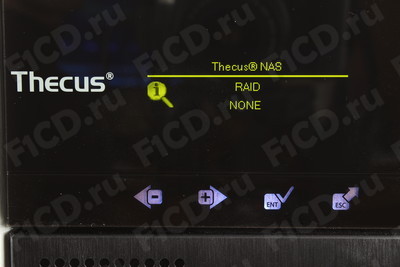

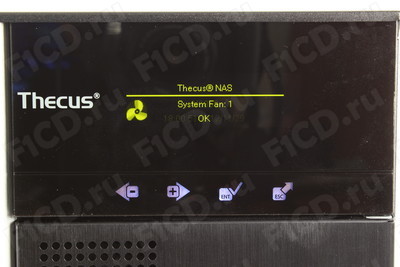

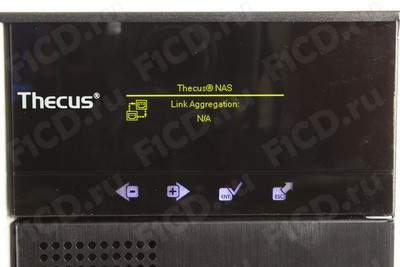

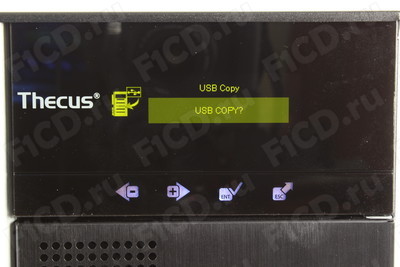

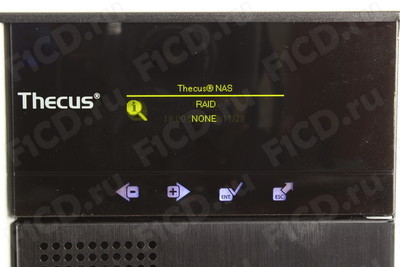

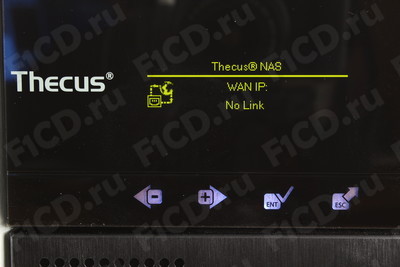

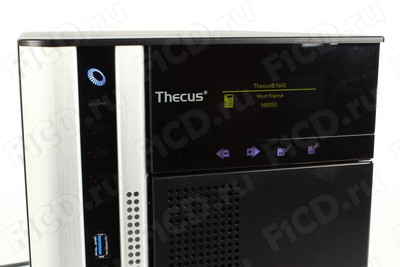

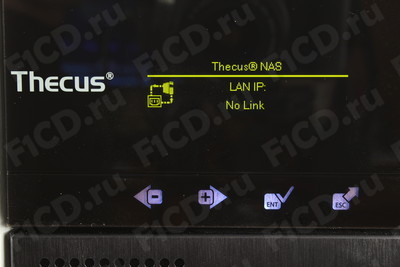

Еще один характерный элемент серии TopTower – OLED-экран с сенсорными кнопками. С его помощью можно просмотреть информацию о состоянии системы, произвести быструю настройку некоторых параметров и выполнить копирование с USB-накопителей.

Экран и сенсорные кнопки Thecus N6850

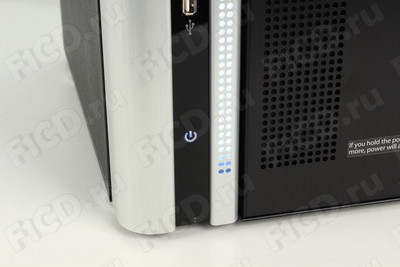

На лицевой стороне также присутствуют:

  • Линейка светодиодных индикаторов.
  • Два порта USB 3.0.
  • Два порта USB 2.0.
  • Подсвечиваемая системным светодиодом решётка вентиляции.
  • Дверца отсека накопителей.
  • Сенсорная подсвечиваемая кнопка питания.
Лицевая панель Thecus N6850

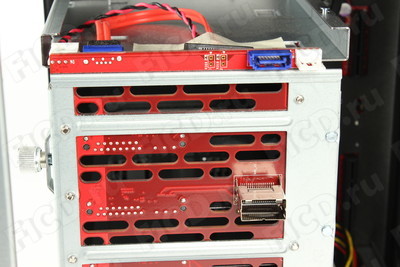

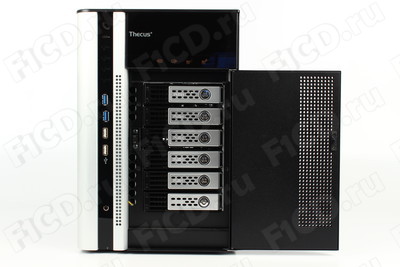

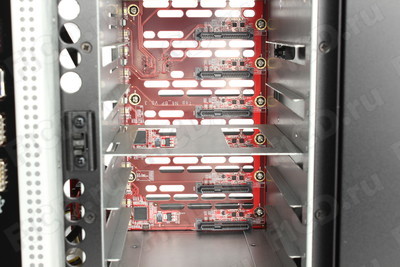

За металлической дверцей мы видим шесть отсеков с корзинами для накопителей.

Thecus N6850 с откинутой крышкой отсека накопителей

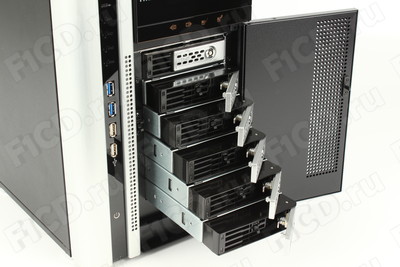

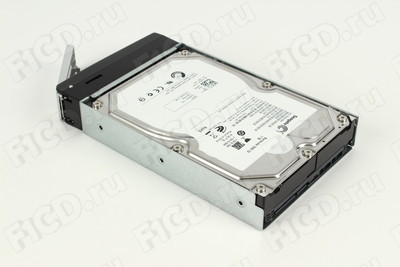

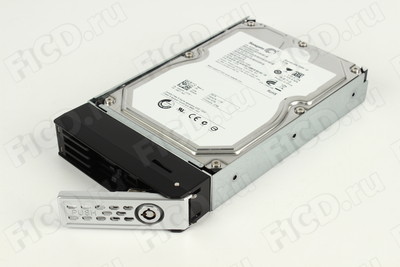

Каждая корзина металлическая, снабжена защёлкой и демпфирующей прокладкой.

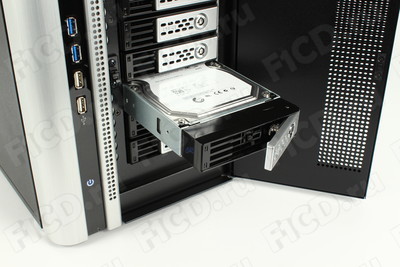

Корзины накопителей в Thecus N6850

Боковые крышки съёмные, однако винт для быстрого снятия есть только на правой крышке – левую боковину можно снять лишь с отверткой.

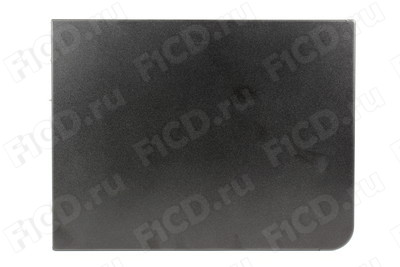

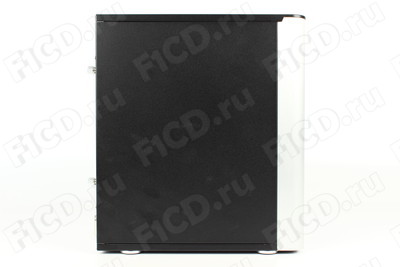

Правая боковина Thecus N6850

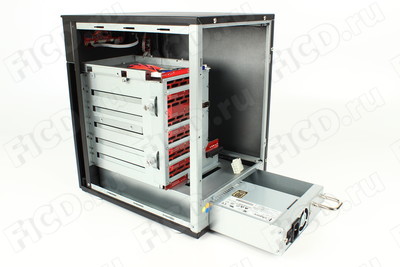

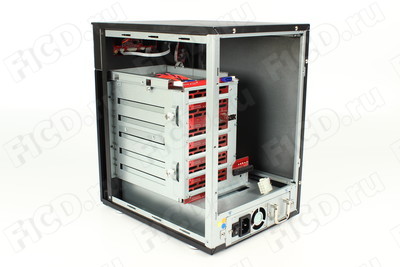

Thecus N6850 со снятой правой панелью

На нижней крышке имеются четыре ножки, предотвращающие скольжение по поверхности.

Дно Thecus N6850

На задней стенке расположен блок питания и множество портов и разъемов, подробнее о которых мы расскажем ниже.

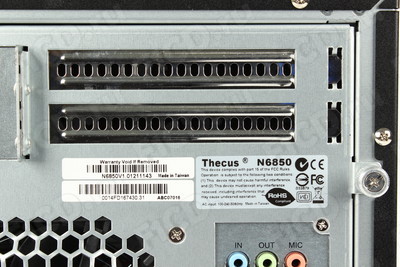

Задняя панель Thecus N6850

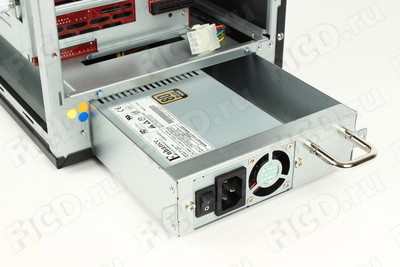

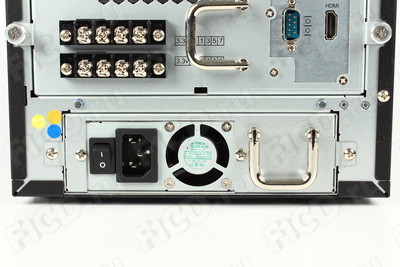

БП, используемый в Thecus N6850, – единый для серии. Как и в Thecus N10850, он называется Enhance ENH-1940, имеет мощность 400 Вт, а его КПД соответствует сертификату 80+ Bronze.

Блок питания Thecus N6850

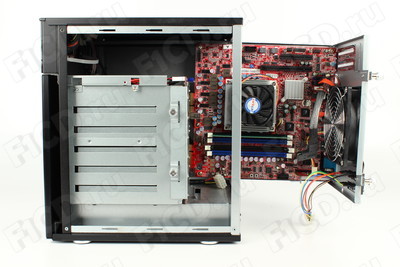

Шасси материнской платы съёмное, причем вместе с вентилятором охлаждения, а удерживается оно на четырёх подпружиненных винтах с увеличенной головкой и стопором от выпадения.

Thecus N6850 с выдвинутым шасси

На наружной стенке шасси находятся следующие разъёмы материнской платы:

  • Три аудиоразъёма.
  • Порт eSATA.
  • Два порта USB 3.0.
  • Два порта USB 2.0.
  • Два коннектора Gigabit Ethernet.
  • COM-порт
  • Видеовыход HDMI.
  • Набор контактов GPIO.
Разъёмы материнской платы Thecus N6850
Разъёмы GPIO на Thecus N6850

Полностью извлечённое шасси содержит на себе только материнскую плату и систему охлаждения – все остальные элементы, как, например, контроллер индикации, жёстко закреплены в корпусе и подсоединяются при вставке шасси назад. В верхней части шасси и материнской платы легко заметить место для установки сетевой карты 10 Гбит/с – такие карты позволяют работать с каналами более высокой пропускной способности, что важно для организаций с большим локальным сетевым трафиком.

Шасси материнской платы Thecus N6850

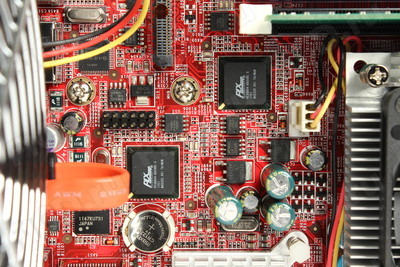

Материнская плата Thecus N6850 является нестандартной по компоновке, и, фактически, целиком и полностью повторяет дизайн старшей модели, включая разъём для SingleDOM объёмом 1 Гбайт.

Системная плата Thecus N6850
Системная плата Thecus N10850

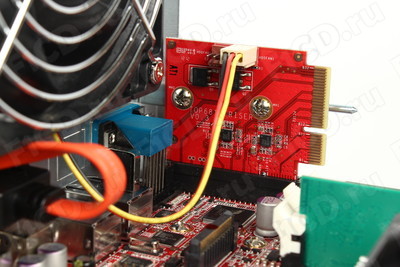

Плата DOM 1 Гбайт в Thecus N6850

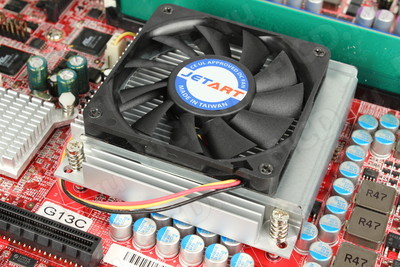

Охлаждение процессора также перекочевало из Thecus N10850, хотя и кроется под ним уже не 95, а 65 Вт теплового пакета процессора. Убрали и один из модулей оперативной памяти, оставив одну планку DDR3-1333 от компании Transcend объёмом 2 Гбайт.

Модуль оперативной памяти Thecus N6850

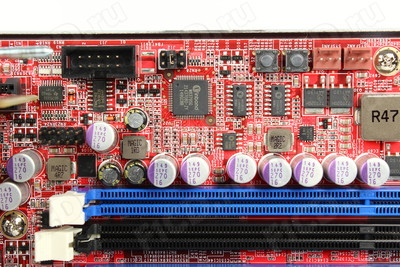

Как мы уже сказали, компоновка платы осталась прежней, поэтому и в Thecus N6850 можно разместить, теоретически, до 32 Гбайт оперативной памяти – предельный для процессора объём.

Разъёмы оперативной памяти Thecus N6850

Технические характеристики Thecus N6850 мы свели в таблицу.

Оборудование
Процессор Intel Pentium G620 (2,6 ГГц, 2 ядра)
Системная память 2 Гбайт DDR3-1333
Интерфейс LAN (PCI-e) RJ-45x2: Intel 82574L 10/100/1000. BASE-TX Auto MDI/MDI-X
WOL поддерживается
PCI Express (8 линий) x2
Интерфейс USB USB 2.0 x4 (на передней панели x2, на задней панели x2)
USB 3.0 x4 (на передней панели x2, на задней панели x2)
OLED Отображает состояние системы и информации (Многоязычный)
HDMI разъём 1 х HDMI на задней панели
Звукозапись и воспроизведение звука Микрофонный вход, линейный вход, аудио выход
Дисковый интерфейс 6 x SATA
Питание Резервный источник питания 80+
Системный Вентилятор Системный вентилятор с возможностью "горячей" замены
Cистемные часы Системные часы с аварийным батарейным питанием
Управление режимом электропитания Автоматическое включение питания после его отключения из-за потери мощности
Зуммер Регулируемая частота сигнала
Сенсорная панель Кнопка питания
OLED-кнопка (ввод, отмена, вверх, вниз)
Условия эксплуатации Температура: 0–40 °C
Влажность: 0–80 % (без конденсации)
Шасси Базовые для линейки Tower
Размер (высота/ширина/длина) 320,4х215х282,6 мм
Совместимость 10GbE PCI-e card
USB/slim CD/DVD/Blu-Ray диски
UPS
Программные функции
RAID
Режимы RAID RAID 0, 1, 5, 6, 10, 50 и JBOD
Автоматическое перестроение Поддерживается
Горячая замена Поддерживается
Выделенный горячий резерв Поддерживается
Глобальный горячий резерв Поддерживается
Онлайн миграция уровня RAID Поддерживается
Онлайн расширения RAID Поддерживаются
RAID объёмное кодирование AES 256bit
Диск
Управление питанием Доступна функция остановки вращения при неактивности диска
Сканирование на поврежденные блоки Поддерживается
SMART Info Поддерживается
SMART Test Поддерживается
Перемещение диска Поддержка перемещения в другой NAS Thecus
Сеть
Конфигурация Фиксированный IP-адрес, динамический IP-адрес
Режим общего IP-адреса Может быть включён/отключён
Транспортные протоколы TCP/IP/AppleTalk
Файловые протоколы SMB/CIFS, HTTP/HTTPS, FTP, NFS v4, AFP
Объединение каналов Load balance, Failover, 802.3ad,  Balance-XOR, Balance-TLB, Balance-ALB
TCP/IP IPv6 & IPv4
Доступ к данным
Поддержка клиентских ОС Windows 2000/XP/2003/Vista/7
UNIX/Linux
Mac OS X
FTP Встроенный FTP-сервер с управлением пропускной способностью
Secure FTP Встроенный Secure FTP-сервер с управлением пропускной способностью
TFTP Пользователи могут скачивать с сервера и загружать на сервер файлы с помощью TFTP-клиента
Менеджер закачек BT загрузка (через Transmission модуль)
HTTP/FTP/BT/eMule (через DLM модуль)
NZB загрузка (через NZB модуль)
Сервер печати (IPP) Поддержка USB-принтеров.
Поддержка различных IPP-принтеров
Возможно управление очередью печати (просмотр списка и удаление заданий) со стороны клиента через веб-интерфейс
Резервное копирование данных
Клиентские программы инкрементного копирования Acronis True image (OEM версия)
Клиентские программы аварийного восстановления Acronis True image (OEM версия)
Программное обеспечение для резервного копирования на стороне клиента Утилита резервного копирования Thecus (Windows/Mac OS X)
Резервное копирование Rsync Rsync для репликации данных между двумя системами (через модуль Rsync)
DVD Backup Поддерживается
Mac OS X Time Machine Поддерживается
Доступ на блочном уровне
iSCSI Target/Initiator Поддержка Microsoft/Mac OS X/Linux инициаторов и Thecus NAS целей (до 15)
iSCSI Thin Provisioning Поддерживается
MPIO Поддерживается
MCS Поддерживается
Clustering Поддерживается
SCSI3 постоянная группа бронирования Поддерживается
Управление питанием
Включение/выключение по расписанию Поддерживается
Управление ёмкостью
Multiple RAID Поддерживается
Multiple File System Selectable EXT3/EXT4/XFS
Поддержка мультимедиа
iTunes Server Поддерживаются AAC, MP3 с ID3 тегами и WAV
Piczza! Web Server (через модуль) Поддерживаются GIF, JPG (JPEG), BMP, PNG
Поддерживает отображение данных EXIF
Поддерживает показ слайд-шоу
Мультимедийный сервер Поддержка протокола uPnP для потоковой передачи видео и аудио(через модуль Twonkymedia)
Проверка подлинности пользователей
Локальные пользователи Поддерживаются встроенные учётные записи пользователей
Локальные группы Поддерживаются встроенные группы пользователей
Windows ADS/LDAP Поддерживается
Онлайн список пользователей Поддерживается
Сохранение доступа пользователей Поддерживается "чёрный" список
IP-фильтр
Файловая система
Тип Журналируемая файловая система
Языковая поддержка Поддержка Unicode
Авторизация (ACL) "Чтение", "запись" или "запрет доступа" привилегии для индивидуальных пользователей и групп в папках и подпапках
Пользовательские квоты Поддерживаются
Синхронизация пользовательских квот Поддерживаются
Администрирование
Веб-интерфейс Серверный веб-интерфейс администрирования с поддержкой следующих языков: английский, китайский (традиционное письмо), китайский (упрощённое письмо), японский, корейский, французский, немецкий, итальянский, испанский, русский, польский и португальский
Служебные программы Мастер настройки MS Windows
Поддержка Windows 2000/XP/2003/Vista/7
Мастер настройка Mac OS X
Уведомление по эл. почте Отправка системных сообщений по электронной почте системному администратору
SNMP Trap Отправка Trap сообщений об информации в системе
SSH Поддерживается
Мобильные приложения (iOS/Android)
Thecus Dashboard Мобильный мониторинг и управление (через модуль)
ThecusShare Скачивание, загрузка, и просмотр
Thecus-Disk Управление файлами и папками на NAS Thecus, воспроизведение аудио и видео, а также просмотр фотографий и документов.
Другие
Recycle Bin Поддерживается
Web Disk Поддерживается (через модуль)
Web Server Поддерживается (через модуль)
ISO Mount Поддерживается
Видеонаблюдение с использованием IP-камер Поддерживаются до 10 IP-камер (через модуль)
Автоматическая установка модулей Модуль сервера Thecus автоматически предоставляет последние обновления через пользовательский интерфейс
"Облачное" резервное копирование Dropbox, ElephantDrive, Amazon S3, Acronis (через модуль)
Местный дисплей X-Window через HDMI выход
Антивирус McAfee (через модуль)

Тестирование Thecus N6850 #

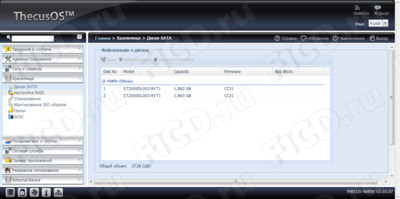

Сразу после установки накопителей (для тестов использовались два жёстких диска Seagate ST2000DL003) и включения мы перешли к веб-интерфейсу, имеющему в левом фрейме двухуровневое древо страниц, а в окне – соответствующие элементу меню параметры с адекватным русским переводом большинства пунктов.

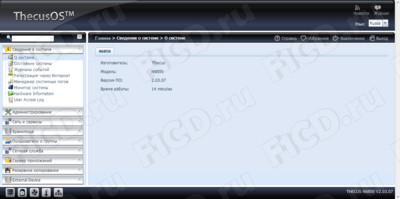

Главная страница Thecus N6850

Основных разделов всего девять, и они полностью повторяют те, что мы рассмотрели в статье о топовой модели Thecus N10850, поэтому останавливаться на них подробно мы не будем – перейдём к антивирусу, отличиям и измерениям. Итак, в данной серии сетевых хранилищ возможна установка антивирусного модуля McAfee, а скачивается он так же, как и все прочие модули – напоминаем, что ОС в Thecus N6850 64-битная, поэтому обратите внимание на версию модуля. Установка простая – распаковываете скачанный архив, заходите в "Сервер приложений"→"Модули", выбираете app-файл и ждете конца установки.

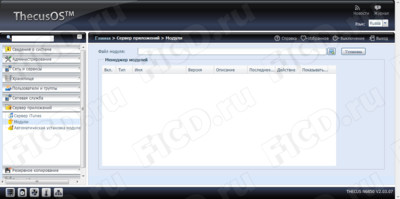

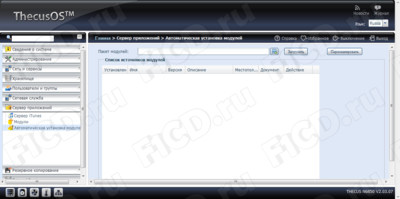

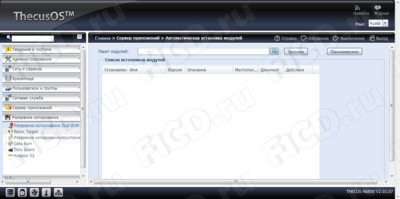

Установка модуля в Thecus N6850

Запустив модуль, нужно щелкнуть на его названии – после этого вы перейдёте в новое окно с англоязычным интерфейсом, в котором можно создать до десяти задач сканирования с изоляцией или удалением вредоносных объектов. Практически все модули являются сторонним программным обеспечением, поэтому локализация оных мало зависит от компании Thecus.

Главная страница антивируса Thecus N6850

Возможно как онлайновое (при подключении Thecus N6850 к Интернету), так и ручное обновление соответствующим архивом с базами.

Обновление антивируса Thecus N6850

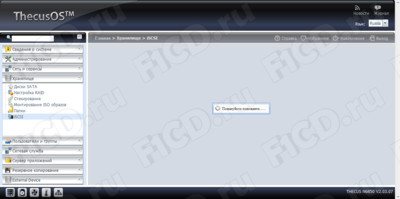

Еще одно отличие от старшей модели – это уменьшенное количество iSCSI-target: до 15 в Thecus N6850 против 25 у Thecus N10850. Предназначены они для эмуляции диска iSCSI в целях упрощения резервирования и доступа к данным, или говоря проще, для создания сетевого диска, который можно подключить к клиенту как некое подобие физического накопителя по протоколу iSCSI. Поддержка iSCSI дает возможность полноценно использовать данное сетевое хранилище в виртуальных средах, в том числе Citrix и VMWare.

Создание цели iSCSI в Thecus N6850

Процессор сервера имеет тепловой пакет в 65 Вт – это не сильно горячо. Учитывая что нагрузка NAS – а именно копирование и передача данных – занимали едва ли 20% его мощности, не удивительно, что ни одна поверхность не разогрелась выше комнатной температуры (24 градуса по шкале Цельсия). Шум сервера в прямой видимости задней стенки на расстоянии 1 м и 50 см составил 42 и 47 дБ соответственно, а на расстоянии 10 см – около 56 дБ. Отметим, что в тестируемом экзампляре у заднего вентилятора присутствовал высокочастотный призвук – если в вашем экземпляре будет нечто подобное, то вентилятор лучше заменить, в гарантийном отделе либо самостоятельно, поскольку чаще всего это свидетельствует о выходящем из строя подшипнике.

Температура при лёгкой нагрузке Thecus N6850

Скорость резервного копирования с USB-накопителя составила:

  • Для порта USB 3.0 – 79,8 Мбайт/с или 638,4 Мбит/с.
  • Для порта USB 2.0 – 35,1 Мбайт/с или 280,8 Мбит/с.
Flash-накопитель, вставленный в порт Thecus N6850

Передача файлов в локальной гигабитной сети осуществлялась при включённой агрегации каналов в режиме распределения нагрузки. Первым мы проверили производительность массива RAID0 – скачивание с сервера осуществлялось со скоростью 95 Мбайт/с (примерно 761 Мбит/с), а загрузка на NAS – примерно 103 Мбайт/с (824 Мбит/с).

Копирование с Thecus N6850 при RAID0

Копирование на Thecus N6850 при RAID0

Показатели в режиме RAID1: скачивание с сервера – 80,1 Мбайт/с (примерно 641 Мбит/с), а загрузка на NAS – около 92,4 Мбайт/с (739,28 Мбит/с), и в данном случае очевидно, что мы "уперлись" в производительность одного из жёстких дисков массива.

Копирование с Thecus N6850 при RAID1
Копирование на Thecus N6850 при RAID1

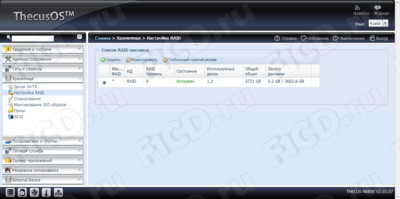

Сами массивы традиционно строятся быстро – около минуты без проверки поверхности дисков.

Thecus N6850: Резюме #

NAS-сервер Thecus N6850 являет собой слегка урезанный в аппаратной части клон NAS Thecus N10850 – меньше базовой памяти, менее мощный процессор, меньше разъёмов для накопителей. Фактически, это сегментирование хорошей линейки устройств – да, "начинка" слабее, но для офисных задач, тем более, небольшого офиса, исследованной нами модели более чем достаточно. Однако главная цель сегментирования – сделать NAS более доступным, и действительно: по сравнению с Thecus N10850, стоимость которого переваливала за 110000 рублей, рекомендованная цена на Thecus N6850 более демократична, и составляет 62100 рублей.

Снижение стоимости почти в два раза при том же программном функционале и чуть менее мощном "железе" явно на пользу этой модели, а как представитель серии Thecus TopTower модель Thecus N6850 имеет комплексную гарантию сроком 5 лет. Она включает в себя полное гарантийное обслуживание в течение 3 лет и ограниченную гарантию в течение 2 лет, не распространяющуюся на запасные части.

Плюсы Thecus N6850: #

  • Хорошая производительность.
  • Поддержка Link Aggregation.
  • Стабильное ПО, возможность устанавливать обновляемые дополнительные модули.
  • Поддержка карт 10 Гбит/с LAN.
  • Отличная сборка.
  • 3 года полной гарантии и 2 года ограниченной гарантии.

Минусы Thecus N6850: #

  • Существенных не обнаружено.
Редакция F1CD благодарит компанию Thecus
за предоставленный для тестирования NAS Thecus N6850.

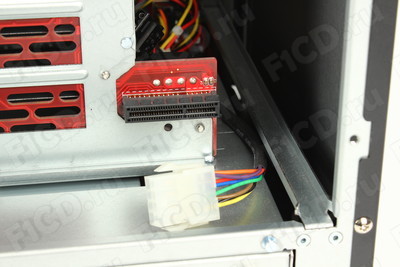

Фотогалерея Thecus N6850 #

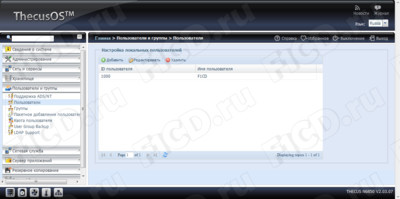

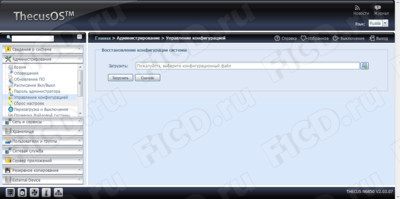

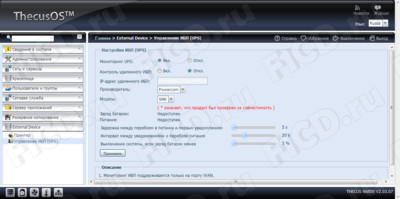

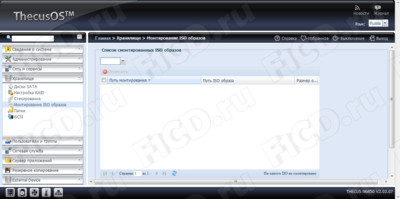

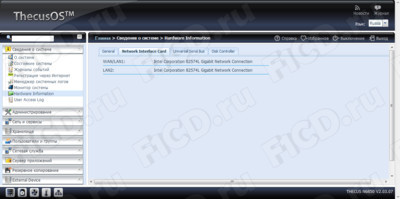

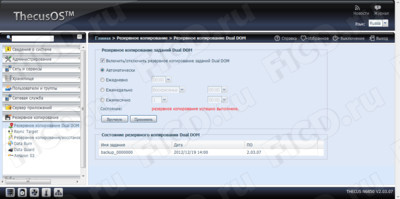

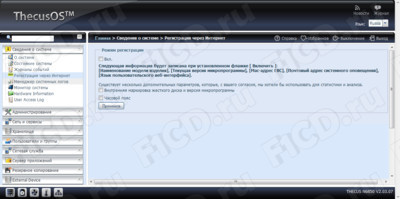

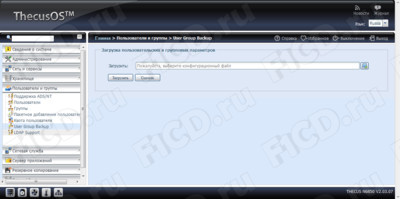

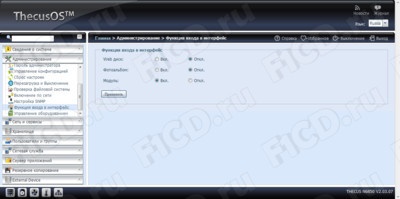

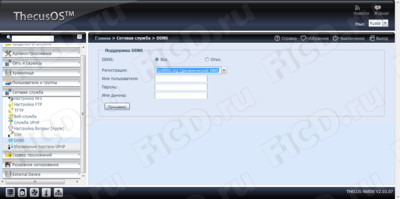

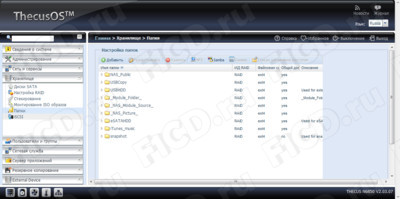

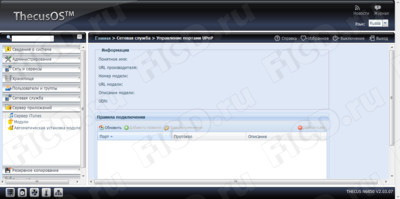

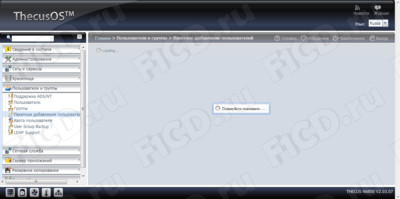

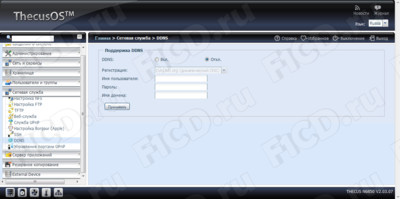

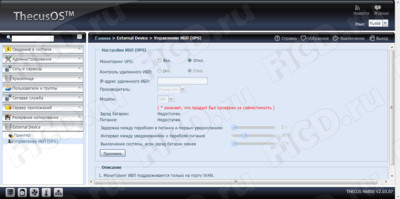

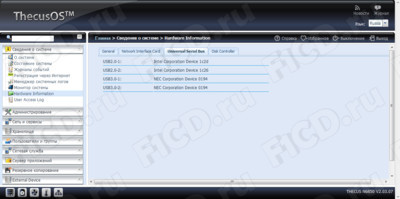

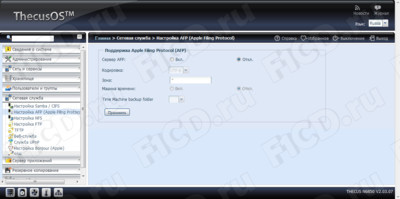

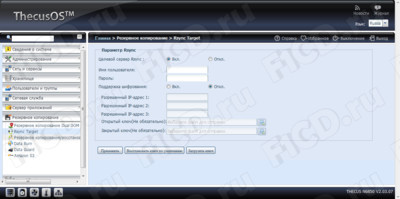

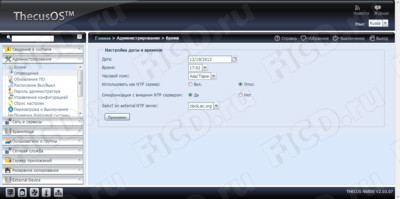

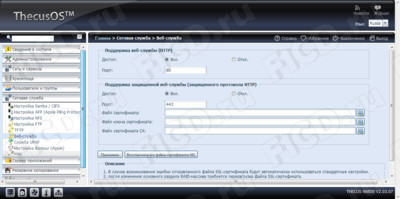

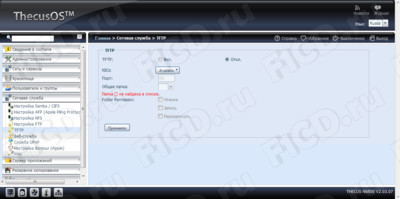

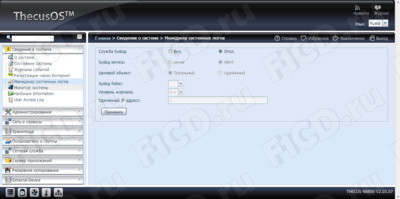

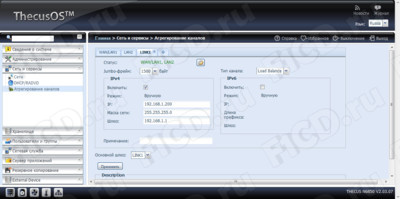

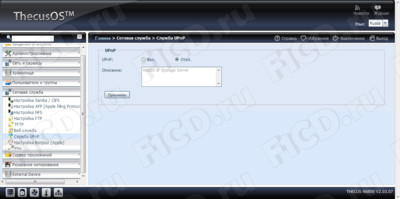

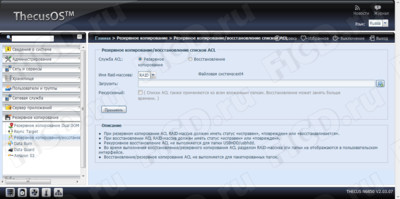

Галерея интерфейса Thecus N6850 #

Протестировано в F1CD.ru

Рекомендуем также почитать

  1. Статья Thecus N10850: обзор NAS-сервера на десять дисков
  2. Статья Thecus N8800Pro: обзор и тест NAS-сервера
  3. Статья Thecus N4800: обзор и тест NAS-сервера
  4. Статья Thecus N4100Evo: обзор и тест NAS-сервера
  5. Статья Обзор Thecus N8900: еще быстрее, пожалуйста!
  6. Статья Обзор NAS-сервера Thecus N8800+: 10-гигабитное дежавю
  7. Компания Thecus
  8. Видео:

Отзывы

0 Оставить отзыв

    Добавить отзыв

    загрузить другую
    Ваш отзыв

    Видео

    BenQ PU9730: обзор инсталляционного двухлампового проектора

    23 января 20159804 0

    Обзор инсталляционного двухлампового проектора BenQ PU9730. Модель имеет моторизованный большой зум с широким диапазоном масштабирования и поддерживает вертикальный/горизонтальный сдвиг линз. Проектор можно разворачивать на 360 градусов и управлять им дистанционно [..]

    Видеосвидетель 5410 FHD 2CH: обзор видеорегистратора с двумя камерами

    31 декабря 201413294 0

    Обзор видеорегистратора Видеосвидетель 5410 FHD 2CH. В комплекте с устройством поставляется дополнительная камера для крепления на заднее стекло автомобиля. Обе камеры записывают видео со звуком в разрешении 1920x1080 при 30 кадрах в секунду. Посмотреть отснятое можно на экране [..]

    Видеосвидетель 4410 FHD G: обзор видеорегистратора

    31 декабря 201412735 0

    Обзор видеорегистратора Видеосвидетель 4410 FHD G. Устройство снимает видео со звуком в разрешении вплоть до 2304x1296 на частоте 30 кадров в секунду и умеет делать фотографии. Угол обзора камеры составляет 170 градусов по горизонтали. В числе особенностей модели – система [..]

    Cвежие новости

    Все новости
