Thecus N7510: обзор NAS с семью отсеками для накопителей

09 апреля 2013, Однокрылов Владимир 0
Сегодня мы рассмотрим сетевое хранилище Thecus N7510. Данная модель оснащена процессором Intel Atom с тактовой частотой 2,13 ГГц, 2 Гбайт оперативной памяти DDR3, LCM-дисплеем, двумя портами RJ-45, четырьмя портами USB 2.0 и двумя портами USB 3.0, выходом HDMI и портом eSATA. Всё это помещено в корпус Top Tower и позволяет установку до семи 2,5/3,5-дюймовых накопителей в корзины горячей замены. О том, насколько производительно такое решение – читайте в нашем обзоре.

Видеообзор Thecus N7510 #

Комплектация и характеристики Thecus N7510 #

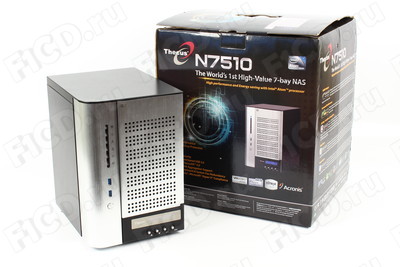

NAS-сервер прибыл в нашу лабораторию в картонной коробке с красочной полиграфией.

Упаковка Thecus N7510

Внутри коробки мы обнаружили:

  • Сам Thecus N7510.
  • Набор документации.

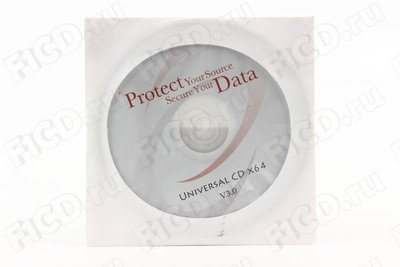

  • Три компакт-диска с ПО.

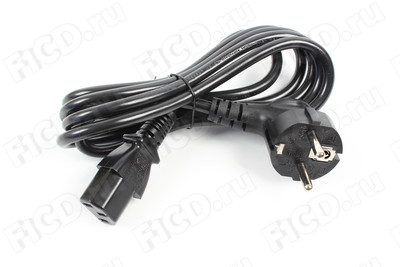

  • Шнур питания.
  • Два комплекта крепёжных элементов.
  • Четыре ключа от корзин для HDD.
  • Патч-корд.
Комплект поставки Thecus N7510

Комплект крепёжных элементов включает в себя два пакетика с винтиками – для 3,5- и 2,5-дюймовых накопителей.

Крепёж и ключи для корзин накопителей Thecus N7510

Технические характеристики Thecus N7510 мы свели в таблицу.

Оборудование
Процессор Intel Atom (2,13 ГГц, 2 ядра)
Системная память 2 Гбайт DDR3-1333
Интерфейс LAN (PCI-e) RJ-45 x2: 10/100/1000. BASE-TX Auto MDI/MDI-X
WOL поддерживается
PCI Express (8 линий) x 1
Интерфейс USB USB 2.0 x4 ( на задней панели)
USB 3.0 x2 (на передней панели)
Индикаторный дисплей Отображает состояние системы и базовые настройки
Видеовыходы 1 х HDMI, 1 х VGA
Звукозапись и воспроизведение звука Микрофонный вход, линейный вход, аудио выход
Дисковый интерфейс 7 x SATA
Питание Резервный источник питания 80+
Системный вентилятор Системный вентилятор с возможностью замены
Cистемные часы Системные часы с аварийным батарейным питанием
Управление режимом электропитания Автоматическое включение питания после его отключения из-за потери мощности
Зуммер Регулируемая частота сигнала
Кнопки Кнопка питания
Управление индикаторным дисплеем
Условия эксплуатации Температура: 0–40 °C
Влажность: 0–80 % (без конденсации)
Размер (высота/ширина/длина) 318х270х210 мм
Программные функции
RAID
Режимы RAID RAID 0, 1, 5, 6, 10, и JBOD, поддерживается 3 различных RAID-массива в системе
Автоматическое перестроение Поддерживается
Горячая замена Поддерживается
Выделенный горячий резерв Поддерживается
Глобальный горячий резерв Поддерживается
Онлайн миграция уровня RAID Поддерживается
Онлайн расширения RAID Поддерживаются
RAID объёмное кодирование AES 256bit
Диск
Управление питанием Доступна функция остановки вращения при неактивности диска
Сканирование на поврежденные блоки Поддерживается
SMART Info Поддерживается
SMART Test Поддерживается
Перемещение диска Поддержка перемещения в другой NAS Thecus
Сеть
Конфигурация Фиксированный IP-адрес, динамический IP-адрес
Режим общего IP-адреса Может быть включён/отключён
Транспортные протоколы TCP/IP/AppleTalk
Файловые протоколы SMB/CIFS, HTTP/HTTPS, FTP, NFS v4, AFP
Объединение каналов Load balance, Failover, 802.3ad,  Balance-XOR, Balance-TLB, Balance-ALB
TCP/IP IPv6 & IPv4
Доступ к данным
Поддержка клиентских ОС Windows 2000/XP/2003/Vista/7
UNIX/Linux
Mac OS X
FTP Встроенный FTP-сервер с управлением пропускной способностью
Secure FTP Встроенный Secure FTP-сервер с управлением пропускной способностью
TFTP Пользователи могут скачивать с сервера и загружать на сервер файлы с помощью TFTP-клиента
Менеджер закачек BT загрузка (через Transmission модуль)
HTTP/FTP/BT/eMule (через DLM модуль)
NZB загрузка (через NZB модуль)
Сервер печати (IPP) Поддержка USB-принтеров.
Поддержка различных IPP-принтеров
Возможно управление очередью печати (просмотр списка и удаление заданий) со стороны клиента через веб-интерфейс
Резервное копирование данных
Клиентские программы инкрементного копирования Acronis True image (OEM версия)
Клиентские программы аварийного восстановления Acronis True image (OEM версия)
Программное обеспечение для резервного копирования на стороне клиента Утилита резервного копирования Thecus (Windows/Mac OS X)
Резервное копирование Rsync Rsync для репликации данных между двумя системами (через модуль Rsync)
DVD Backup Поддерживается
Mac OS X Time Machine Поддерживается
Доступ на блочном уровне
iSCSI Target/Initiator Поддержка Microsoft/Mac OS X/Linux инициаторов и Thecus NAS целей (до 15)
iSCSI Thin Provisioning Поддерживается
MPIO Поддерживается
MCS Поддерживается
Clustering Поддерживается
SCSI3 постоянная группа бронирования Поддерживается
Управление питанием
Включение/выключение по расписанию Поддерживается
Управление ёмкостью
Multiple RAID Поддерживается
Multiple File System Selectable EXT3/EXT4/XFS
Поддержка мультимедиа
iTunes Server Поддерживаются AAC, MP3 с ID3 тегами и WAV
Piczza! Web Server (через модуль) Поддерживаются GIF, JPG (JPEG), BMP, PNG
Поддерживает отображение данных EXIF
Поддерживает показ слайд-шоу
Мультимедийный сервер Поддержка протокола uPnP для потоковой передачи видео и аудио(через модуль Twonkymedia)
Проверка подлинности пользователей
Локальные пользователи Поддерживаются встроенные учётные записи пользователей
Локальные группы Поддерживаются встроенные группы пользователей
Windows ADS/LDAP Поддерживается
Онлайн список пользователей Поддерживается
Сохранение доступа пользователей Поддерживается "чёрный" список
IP-фильтр
Файловая система
Тип Журналируемая файловая система
Языковая поддержка Поддержка Unicode
Авторизация (ACL) "Чтение", "запись" или "запрет доступа" привилегии для индивидуальных пользователей и групп в папках и подпапках
Пользовательские квоты Поддерживаются
Синхронизация пользовательских квот Поддерживаются
Администрирование
Веб-интерфейс Серверный веб-интерфейс администрирования с поддержкой следующих языков: английский, китайский (традиционное письмо), китайский (упрощённое письмо), японский, корейский, французский, немецкий, итальянский, испанский, русский, польский, чешский и португальский
Служебные программы Мастер настройки MS Windows
Поддержка Windows 2000/XP/2003/Vista/7
Мастер настройка Mac OS X
Уведомление по эл. почте Отправка системных сообщений по электронной почте системному администратору
SNMP Trap Отправка Trap сообщений об информации в системе
SSH Поддерживается
Мобильные приложения (iOS/Android)
Thecus Dashboard Мобильный мониторинг и управление (через модуль)
ThecusShare Скачивание, загрузка, и просмотр
Thecus-Disk Управление файлами и папками на NAS Thecus, воспроизведение аудио и видео, а также просмотр фотографий и документов.
Другие
Recycle Bin Поддерживается
Web Disk Поддерживается (через модуль)
Web Server Поддерживается (через модуль)
ISO Mount Поддерживается
Видеонаблюдение с использованием IP-камер Поддерживаются до 5 IP-камер (через модуль)

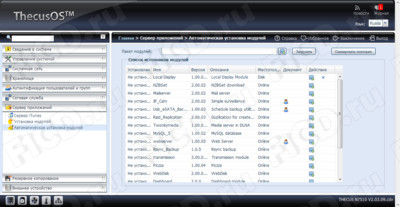

Автоматическая установка модулей Модуль сервера Thecus автоматически предоставляет последние обновления через пользовательский интерфейс
"Облачное" резервное копирование Dropbox, ElephantDrive, Amazon S3, Acronis (через модуль)
Местный дисплей X-Window через HDMI выход
Антивирус McAfee (через модуль)

Дизайн Thecus N7510 #

Дизайн тестируемого NAS вполне презентабельный – чёрные боковины и вставки из алюминия на лицевой панели.

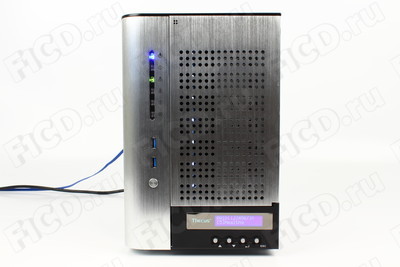

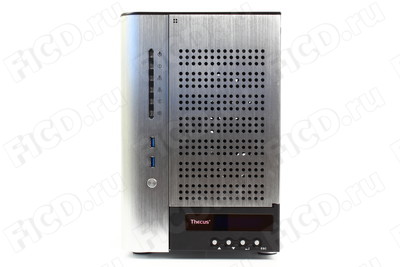

Сетевое хранилище Thecus N7510

Особенно порадовала перфорированная дверца из литого алюминия толщиной 3 мм: был бы замок вместо простенькой защёлки – получилась бы неплохая дверца от любопытных ручек неавторизованных для прикосновения к накопителям лиц.

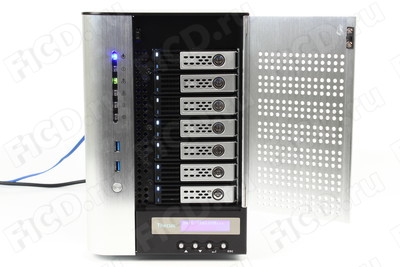

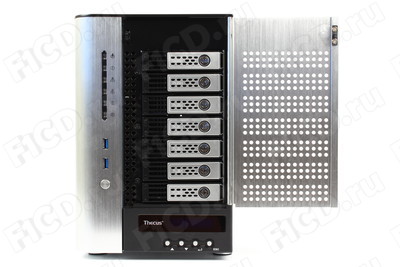

Thecus N7510 с открытой дверцей

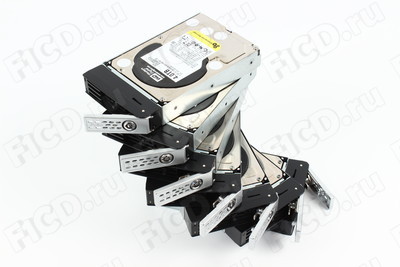

За дверцей – семь корзин для накопителей с двумя светодиодами индикации на каждой.

Thecus N7510 с видвинутыми корзинами накопителей

Сами корзины изготовлены из металла, а вот лицевая часть с защёлкой – пластмассовые.

Корзина с накопителем от Thecus N7510

На вставке разместились полоска светодиодных индикаторов, два порта USB 3.0 и кнопочка питания – тоже металлическая.

Линейка индикаторов Thecus N7510
Порты USB 3.0 и кнопка включения Thecus N7510

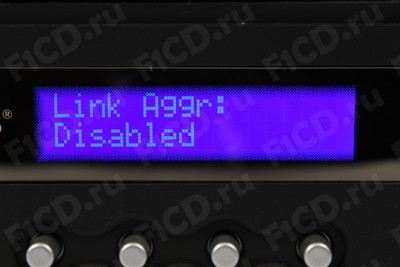

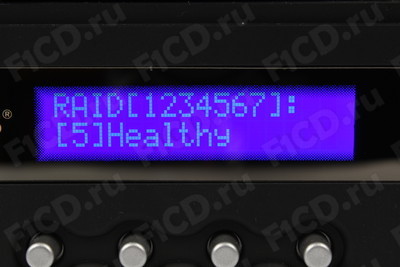

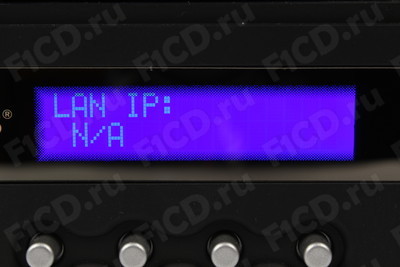

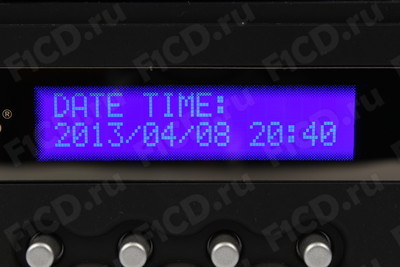

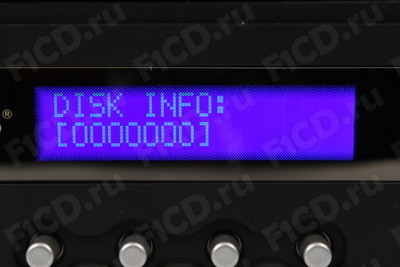

Под дверцей есть индикаторный экран, позволяющий настраивать параметры LAN, WAN, сменить пароль доступа (не к учетной записи, а именно к этому самому экрану) и сбросить сервер на заводские настройки.

Индикаторный экран Thecus N7510

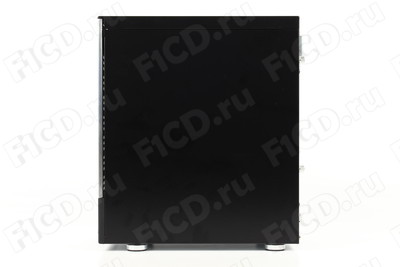

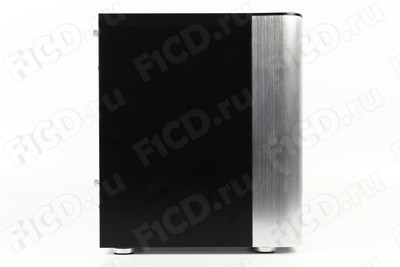

Боковины сервера съёмные и не содержат на себе каких-либо отверстий – вся вентиляция преимущественно идёт от накопителей к внутренностям сервера через лицевую панель и выводится сзади за пределы корпуса.

Thecus N7510 со снятой боковй стенкой

Тёплый воздух выводится наружу двумя 80-миллиметровыми корпусными вентиляторами и одним 40-миллиметровым вентилятором блока питания.

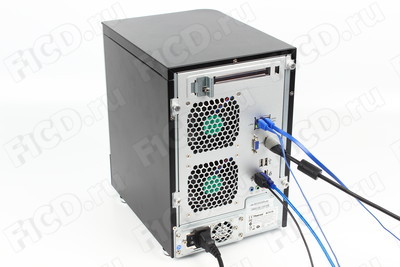

Задняя стенка Thecus N7510

Кроме них, на задней стенке имеется следующий набор портов:

  • Четыре USB 2.0.
  • eSATA.
  • Три аудиовыхода.
  • HDMI.
  • VGA.
  • Два гигабитных LAN-порта.

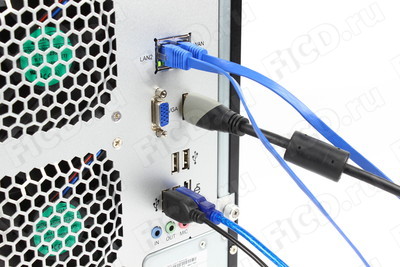

Разъёмы на задней панели Thecus N7510

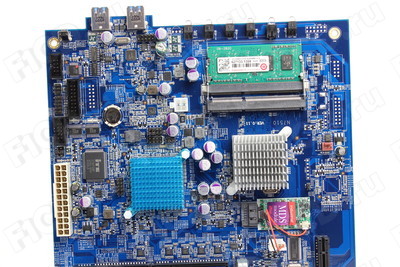

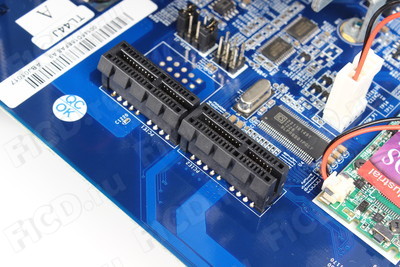

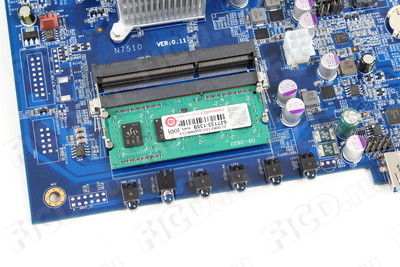

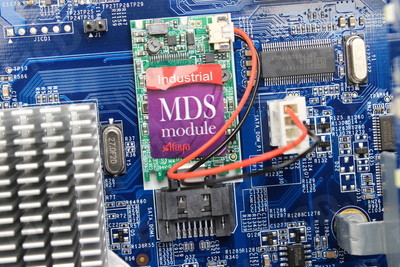

Материнская плата размещена на шасси, которое крепится четырьмя подпружиненными винтами.

Шасси с материнской платой Thecus N7510

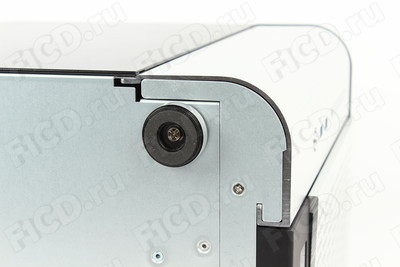

На дне сервера – четыре металлические ножки с мягким основанием из вспененного полимера.

Основание Thecus N7510

Верхняя крышка несъёмная и не несёт на себе каких-либо элементов.

Верхняя крышка Thecus N7510

При снятии левой боковой крышки срабатывает прижимный датчик – он размещен на выступе корпуса.

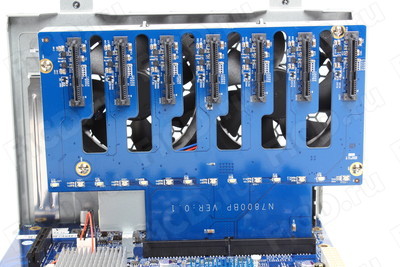

Левая боковина Thecus N7510 без крышки

Блок питания сервера имеет пиковую мощность 300 Вт, а масса NAS без накопителей составляет 7,357 кг.

Комплект поставки Thecus N7510

Размеры корпуса сетевого хранилища – 318х270х208 мм.

Тестирование Thecus N7510 #

Для тестов использовались два жёстких диска Seagate ST2000DL003. После включения мы перешли к веб-интерфейсу, имеющему в левом фрейме двухуровневое древо страниц, а в окне – соответствующие элементу меню параметры с русским переводом большинства пунктов.

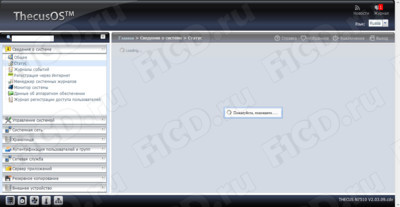

Главная страница Thecus N7510

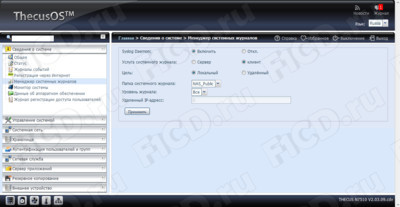

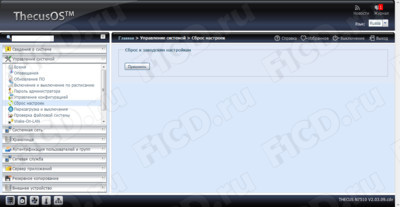

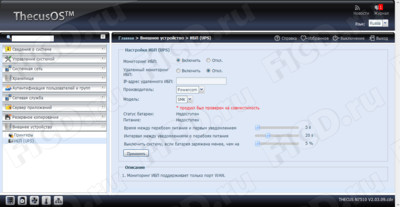

Основных разделов всего девять, и они полностью повторяют те, что мы рассмотрели в статье о топовой модели Thecus N10850, а последние изменения в прошивке касаются только внутреннего функционирования системы. Поэтому останавливаться на них подробно мы не будем – перейдём к измерениям.

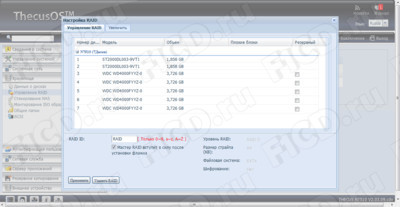

RAID0 построен и готов к работе на Thecus N7510

Передача файлов в локальной гигабитной сети осуществлялась при включённой агрегации каналов в режиме распределения нагрузки. Сначала мы проверили производительность массива RAID0:

  • Скачивание с сервера осуществлялось со скоростью от 93 Мбайт/с (примерно 744 Мбит/с).
  • Загрузка на NAS – в среднем 102 Мбайт/с (816 Мбит/с).
Копирование с Thecus N7510 при RAID0

Копирование на Thecus N7510 при RAID0

Далее мы измерили показатели в режиме RAID1:

  • Скачивание с сервера – в среднем 88 Мбайт/с (704 Мбит/с).
  • Загрузка на NAS – около 100 Мбайт/с (800 Мбит/с).
Копирование с Thecus N7510 при RAID1
Копирование на Thecus N7510 при RAID1

Очевидно, что тестирование было ограничено производительностью одного из тестовых жёстких дисков массива, но результат сервера лучше, нежели чем у его соратников на более быстром железе. Массивы строятся быстро – около 2 минут без проверки поверхности дисков.

Шумовые показатели были на следующем уровне в зависимости от расстояния:

  • 10 см – до 52 дБ.
  • 30 см – до 50 дБ.
  • 50 см – до 45 дБ.
  • 1 м – до 40 дБ.

Впрочем, удивляться не стоит – бизнес-сегмент подразумевает использование таких устройств в отдельном помещении или где-нибудь на полке под потолком – подальше от ушей сотрудников, так что монотонный гул вентиляторов вполне терпим.

Шумовые показатели Thecus N7510 с семью накопителями WD RE

Также мы протестировали и энергопотребление:

  • В режиме ожидания – до 3 Вт.
  • Без накопителей – до 27 Вт.
  • С двумя тестовыми накопителями – до 40 Вт.
  • С семью накопителями WD RE 4 Тбайт – до 85 Вт.
Энергопотребление Thecus N7510 с семью накопителями WD RE

По итогам можно сделать вывод, что сам сервер экономичен – основную долю в общее потребление вносят именно накопители.

Thecus N7510: резюме #

На момент тестирования рекомендованная розничная цена Thecus N7510 составляет 33750 рублей, что, с учетом семи отсеков для накопителей и умеренного энергопотребления, является очень даже конкурентоспособной ценой, ведь ближайшие соперники предлагают решения на пять-шесть дисков, и в России стоят как минимум на 5000 рублей дороже. При этом наличие дисплея для управления сетевыми настройками и хорошая производительность также добавляют устройству привлекательности. Использовать его дома некомфортно из-за шума системы охлаждения, но для офисного применения и тем более в отдельном помещении Thecus N7510 неплохо подойдет.

Плюсы Thecus N7510: #

  • Индикаторный дисплей для настройки.
  • Семь отсеков для накопителей.
  • Качественный металлический корпус.
  • Хорошая сборка.

Минусы Thecus N7510: #

  • Существенных не обнаружено.
Редакция F1CD благодарит компанию Тайле, официального дистрибьютора сетевого оборудования Thecus в России за предоставленное для тестирования сетевое хранилище Thecus N7510.

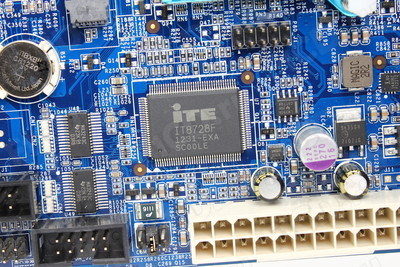

Фотогалерея Thecus N7510 #

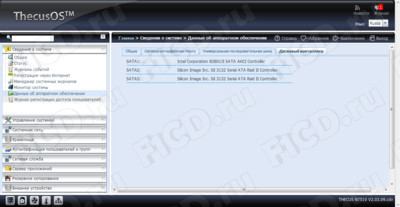

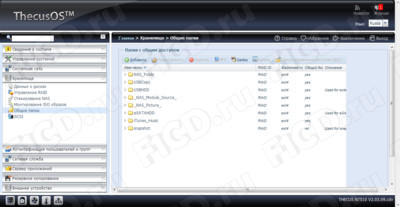

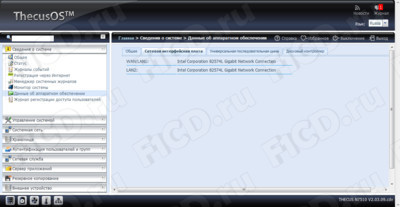

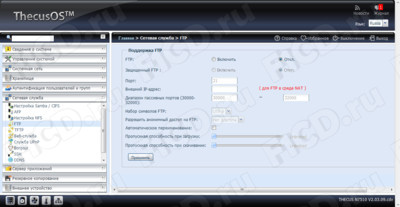

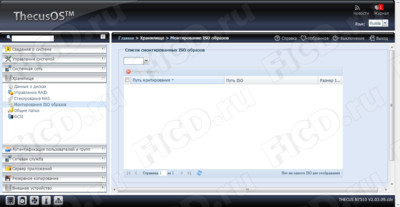

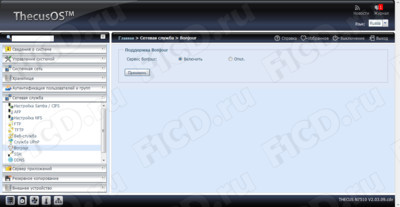

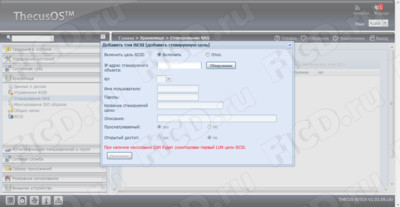

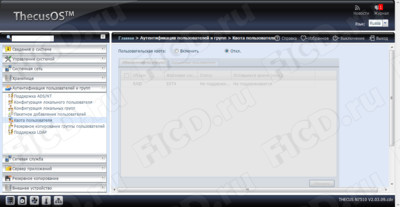

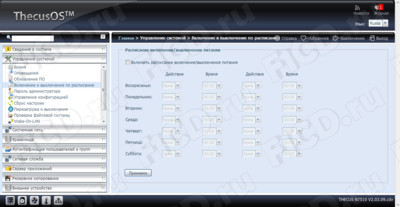

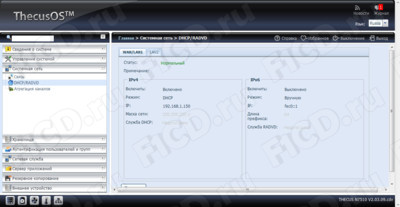

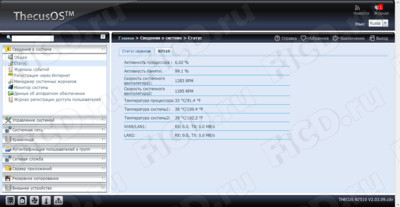

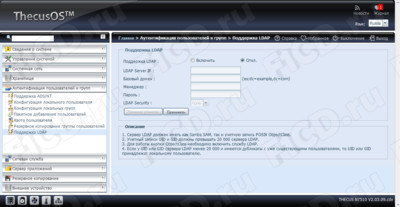

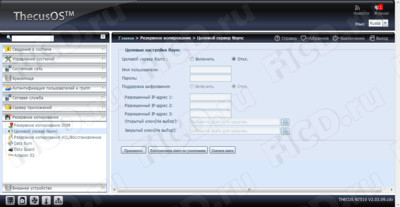

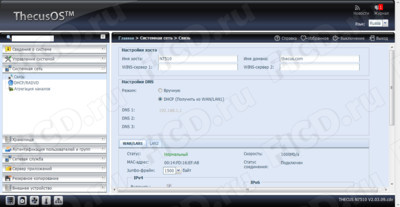

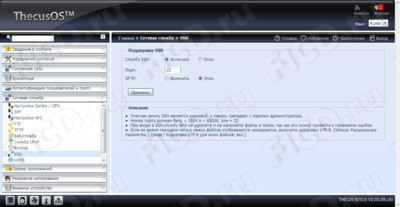

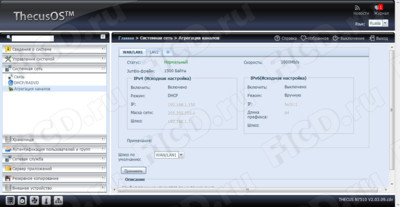

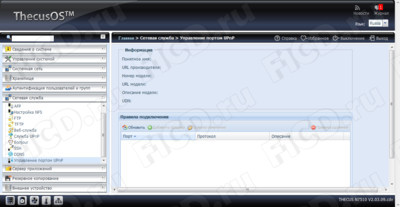

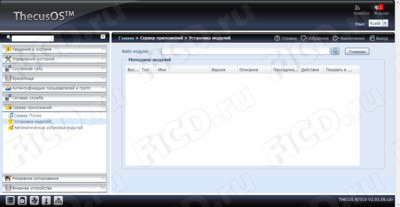

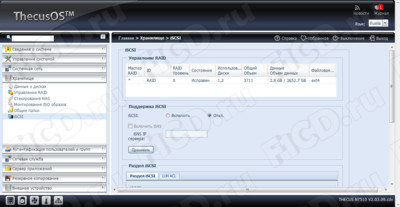

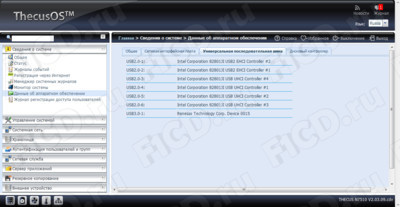

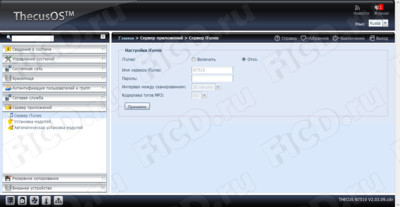

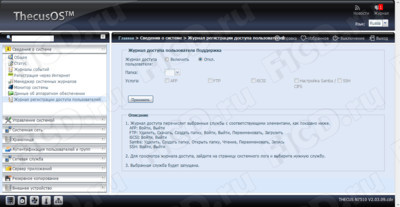

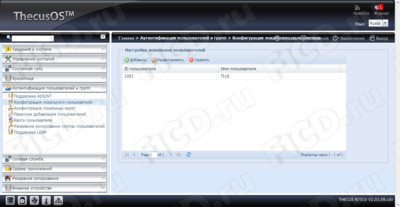

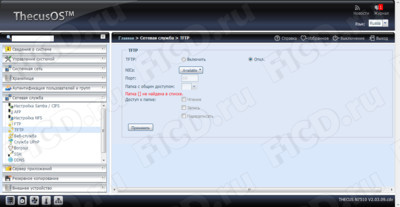

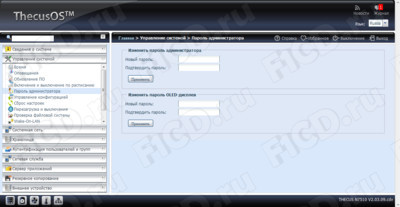

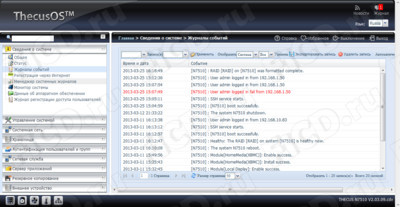

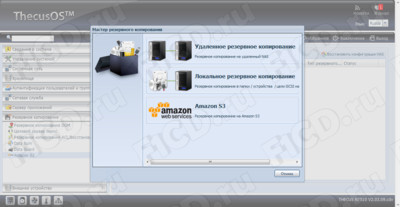

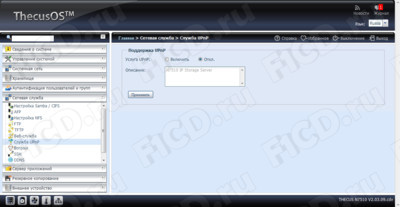

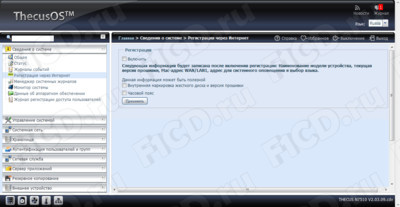

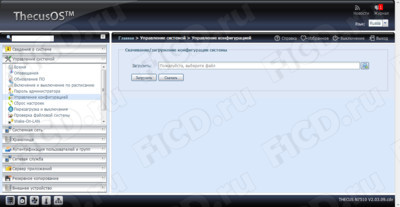

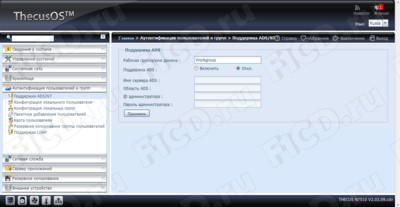

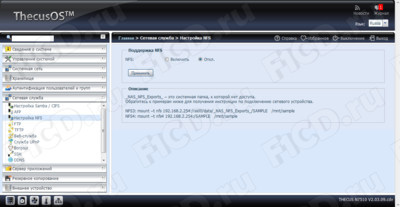

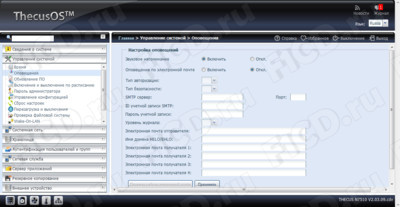

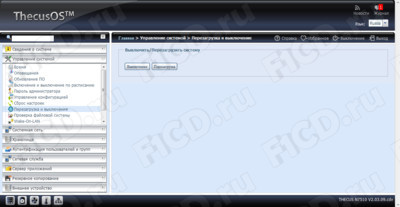

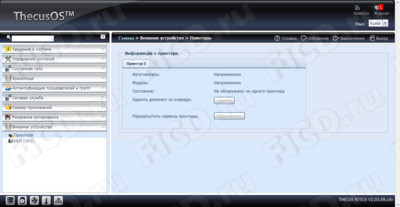

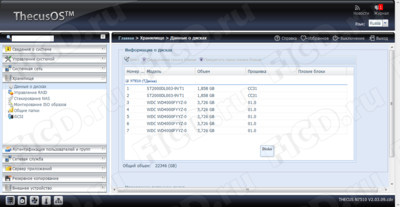

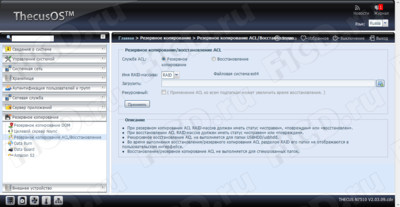

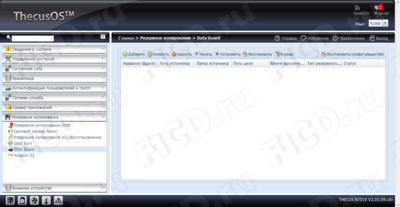

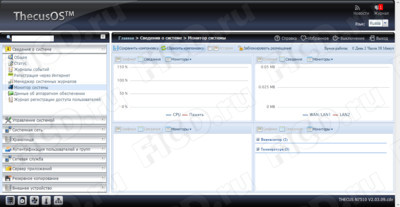

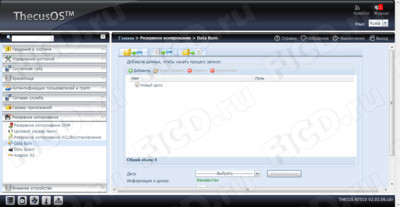

Галерея интерфейса Thecus N7510 #

Протестировано в F1CD.ru
