Thecus N10850: обзор NAS-сервера на десять дисков

22 октября 2012, Однокрылов Владимир 0
Время потихоньку идёт, и сетевые хранилища становятся всё более интересны как широкой публике, так и организациям. Взять, например, бухгалтерию небольшой компании, потерявшую годовые отчёты и налоговую документацию из-за "посыпавшегося" жёсткого диска – такая ситуация несёт немало седых волос её участникам. Поэтому сегодня мы рассмотрим Thecus N10850 – сетевое хранилище enterprise-класса на базе Intel Xeon E3-1225 с тактовой частотой 3,1 ГГц в корпусе Top Tower.

Видеообзор Thecus N10850 #

Комплектация Thecus N10850 #

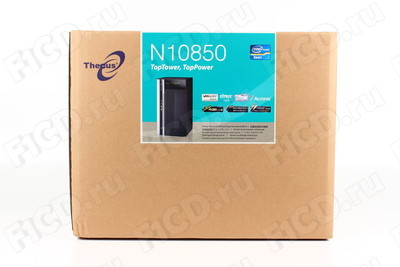

Прибыл NAS-сервер в картонной коробке с красочной наклейкой, на которой размещена краткая информация о устройстве.

Упаковка Thecus N10850

Вскрыв коробку, мы обнаружили следующий комплект:

  • Thecus N10850.
  • Набор документации
  • Три компакт-диска с ПО

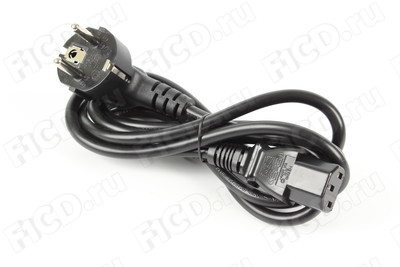

  • Шнур питания.
  • Комплект крепёжных элементов.
  • Десять ключей для корзин для HDD.
  • Патч-корд.
Комплект поставки Thecus N10850

Учитывая поддержку Link Aggregation, мы ожидали увидеть второй кабель Ethernet, но, в целом, всё нужное есть, а благодаря ПО от Acronis можно заняться сохранением данных чуть ли не едва вытащив аппарат из коробки.

Acronis True Image Personal 2010 в комплекте Thecus N10850

Комплект крепёжных элементов включает в себя два пакетика с винтиками – для 3,5- и 2,5-дюймовых накопителей. Количество точно рассчитано на десять корзин, как и количество замыкающих ключей. Однако конструкция всех запирающих элементов абсолютно одинакова, поэтому все десять отсеков легко открываются любым из ключей.

Крепёж и ключи для корзин накопителей Thecus N10850

Дизайн и технические характеристики Thecus N10850 #

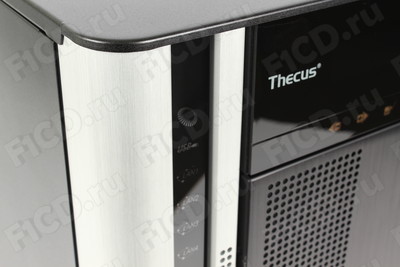

Экстерьер Thecus N10850 более чем впечатляет – строгость линий и функциональность во всех изгибах металлического корпуса. Размер корпуса – 435,4х235х282,6 мм при массе около 12 кг.

Thecus N10850

Из металла изготовлено практически всё – и стенки, и шасси материнской платы, и передняя перфорированная крышка. Наиболее заметное исключение – OLED-экран с сенсорными кнопками. С его помощью можно не только просмотреть информацию о состоянии системы, но и произвести копирование с USB-накопителей.

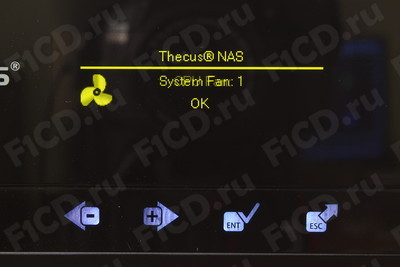

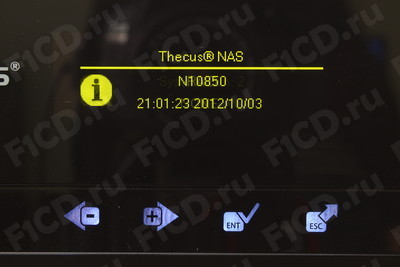

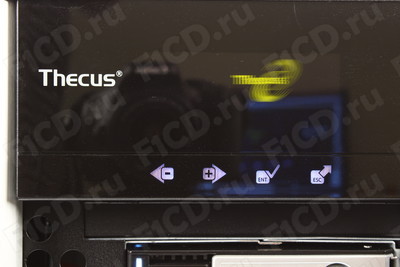

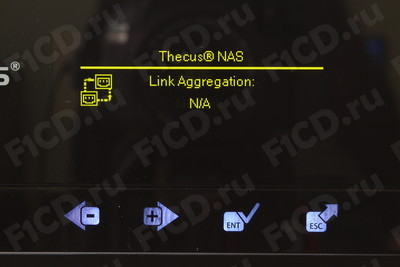

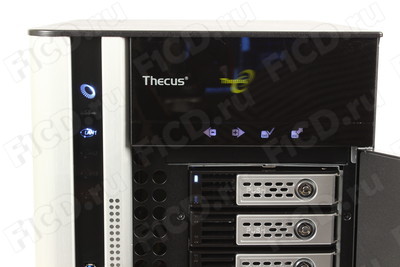

Экран и сенсорные кнопки Thecus N10850

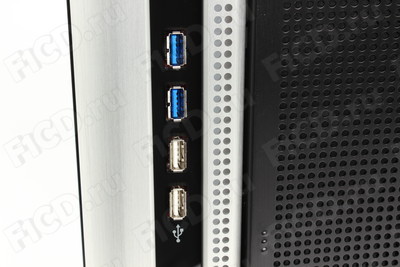

На лицевой стороне, кроме экрана, расположились:

  • Линейка светодиодных индикаторов.
  • Два порта  USB 3.0.
  • Два порта USB 2.0.
  • Подсвечиваемая системным светодиодом решётка вентиляции.
  • Дверца отсека накопителей.
  • Сенсорная подсвечиваемая кнопка питания.
Лицевая панель Thecus N10850

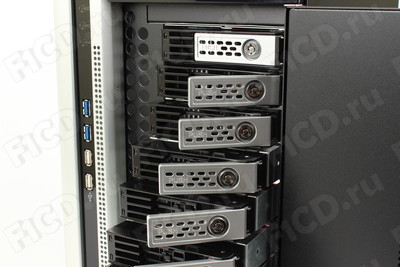

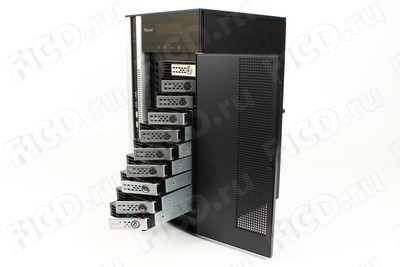

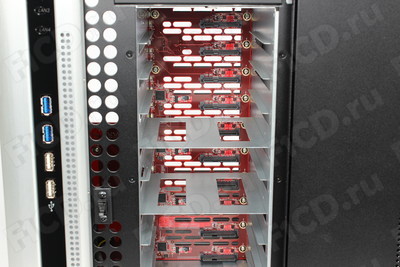

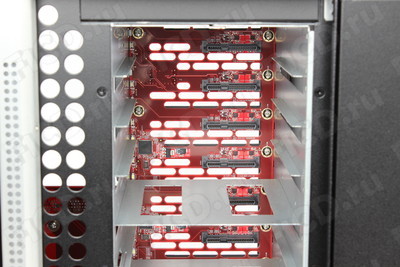

Открыв перфорированную пустотелую крышку, мы видим десять отсеков с корзинами для накопителей.

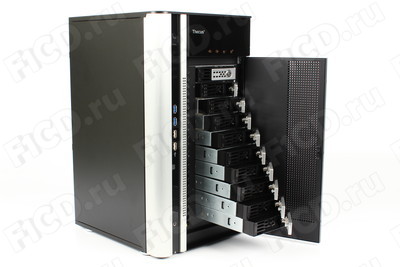

Thecus N10850 с откинутой крышкой отсека накопителей

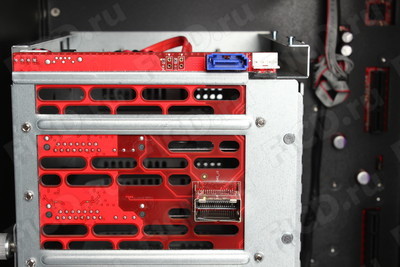

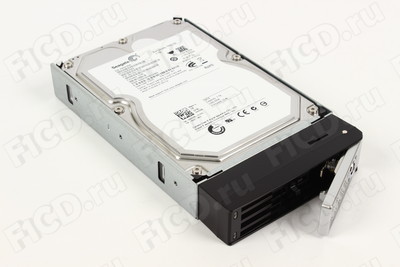

Каждая корзина снабжена закрываемой защёлкой и демпфирующими накладками, основная часть изготовлена из металла и имеет набор отверстий практически под любые виды накопителей форм-факторов 2,5/3,5 дюйма.

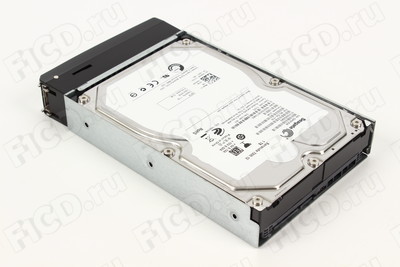

Корзины накопителей Thecus N10850

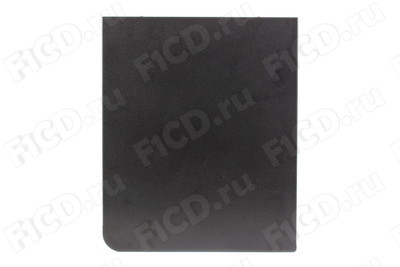

На верхней и боковых крышках сервера никаких элементов нет, однако боковые крышки съёмные.

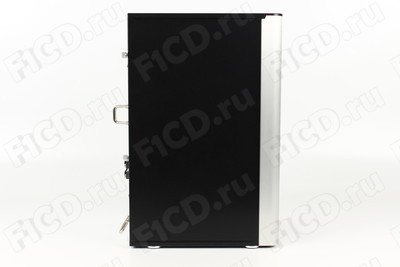

Правая боковина Thecus N10850

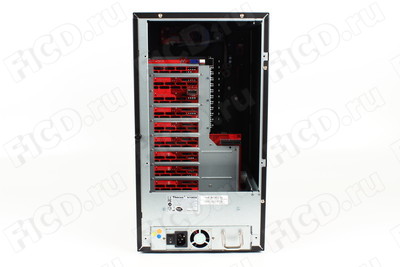

Thecus N10850 со снятой правой панелью

На нижней крышке имеются четыре ножки, предотвращающие скольжение по поверхности.

Дно Thecus N10850

А вот на задней стенке нас поджидали самые "вкусности", и начнём мы с блока питания в самом низу.

Задняя панель Thecus N10850

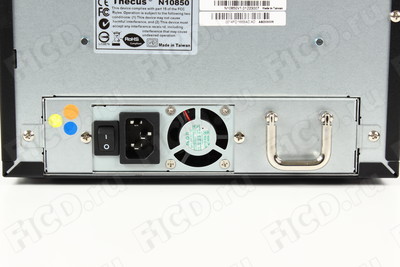

Итак, БП, используемый в Thecus N10850, называется Enhance ENH-1940, его пиковая мощность составляет 400 Вт, а что касается КПД – то имеется сертификат 80+ Bronze.

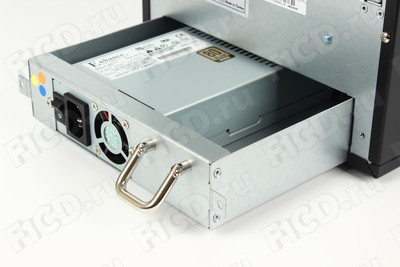

Блок питания Thecus N10850

Охлаждается блок питания вентилятором 40х40 мм, впрочем, как оказалось далее, практически бесшумным. Размещён Enhance ENH-1940 в специальной корзине для быстрой замены, прикручиваемой двумя винтами.

Корзина с блоком питания Thecus N10850

Чуть выше – гарантийные стикеры.

Наклейки на Thecus N10850

Теперь переходим к самому главному – шасси материнской платы и системы охлаждения. Держится оно на четырёх подпружиненных винтах с увеличенной головкой и стопором от выпадения – это позволяет производить извлечение без привлечения отвёрток и прочего инструмента, а вытягивается шасси с помощью соответствующей ручки.

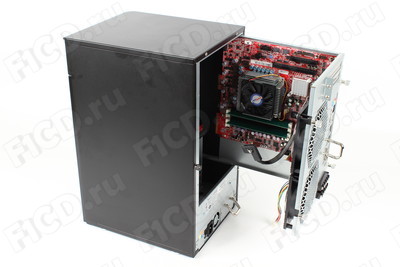

Thecus N10850 с выдвинутым шасси

На наружной стенке шасси мы имеем два 120-миллиметровых вентилятора и разъёмы материнской платы:

  • Три аудиоразъёма.
  • Порт eSATA.
  • Два порта USB 3.0.
  • Два порта USB 2.0.
  • Два коннектора Gigabit Ethernet.
  • COM-порт
  • Видеовыход HDMI.
  • Набор контактов GPIO.

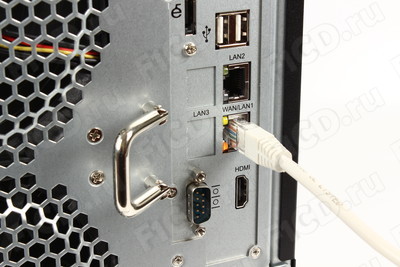

Разъёмы материнской платы Thecus N10850

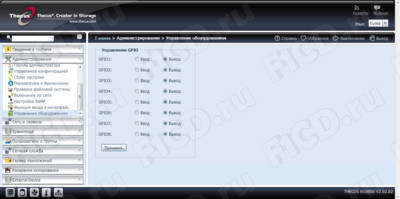

Разъёмы GPIO на Thecus N10850

Для рассмотрения материнской платы мы полностью извлекли шасси.

Шасси материнской платы Thecus N10850

Сама материнская плата является нестандартной по компоновке – в первую очередь бросаются в глаза коннекторы для дисплея и подключения массива накопителей, а также разъём для SingleDOM объёмом 1 Гбайт и вынесение коннекторов для корпусных вентиляторов на отдельную плату вместо уже распаянных.

Системная плата Thecus N10850
Плата подключения вентиляторов Thecus N10850

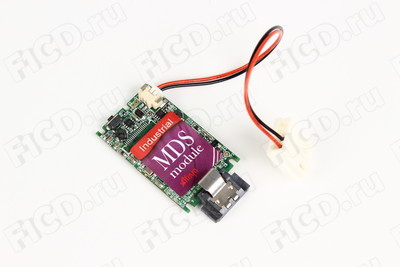

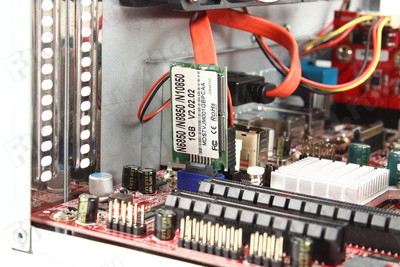

DOM 1 Гбайт для Thecus N10850

Охлаждение процессора активное, а кроется под довольно миниатюрным кулером четырёхъядерный процессор Intel Xeon E3-1225 с тактовой частотой 3,1 ГГц и тепловым пакетом 95 Вт. Сопровождают его два стандартных модуля DDR3-1333 от компании Transcend, общий объём пары – 4 Гбайт.

Модули оперативной памяти Thecus N10850

К слову сказать, доступно ещё два разъёма памяти, поэтому теоретически объём оперативной памяти можно довести до предельных для процессорного контроллера 32 Гбайт, то есть установить 4х8 Гбайт.

Разъёмы оперативной памяти Thecus N10850

На материнской плате также распаяны два контроллера ExpressLane PEX 8604 производства PLX Technologies, позволяющие использовать по четыре линии PCI-Express Gen 2, а рядом с ними – NEC D720200AF1, отвечающий за порты USB 3.0.

Контроллеры Thecus N10850

Мониторинг температуры системных элементов и скорости вращения вентиляторов обеспечивается чипом Winbond W83795G, а рядом с ним расположены два коннектора 3-pin для подключения вентиляторов, которые совершенно не используются.

Контроллеры Thecus N10850

Технические характеристики Thecus N10850 мы свели в таблицу.

Оборудование
Процессор Intel Xeon E3-1225 (3,1 ГГц, 4 ядра)
Системная память 4 Гбайта DDR3-1333
Интерфейс LAN (PCI-й) RJ-45x2: Intel 82574L 10/100/1000 BASE-TX Auto MDI/MDI-X
WOL поддерживается
PCI Express (8 линий) x2
Интерфейс USB USB 2.0 x4 (на передней панели x2, на задней панели x2)
USB 3.0 порт x4 (на передней панели x2, на задней панели x2)
OLED Отображает состояние системы и информации (Многоязычный)
HDMI разъём 1 х HDMI порт на задней панели
Звукозапись и воспроизведение звука Микрофонный вход, линейный вход, аудио выход
Дисковый интерфейс 10 x SATA
Питание Резервный источник питания 400 ВТ или более (80+)
Системный Вентилятор Системный вентилятор с возможностью "горячей" замены (x2)
Cистемные часы Cистемные часы с аварийным батарейным питанием
Управление режимом электропитания Автоматическое включение питания после его отключения из-за потери мощности
Зуммер Регулируемая частота сигнала
Сенсорная панель Кнопка питания
OLED кнопка (ввод, отмена, вверх, вниз)
Условия эксплуатации Температура: 0–40 °C
Влажность: 0–80 % (без конденсации)
Шасси Базовые для линейки Tower
Размер (высота/ширина/длина) 435,4x235x282,6 мм
Cовместимость 10GbE PCI-e card
USB/slim CD/DVD/Blu-Ray диски
UPS
Программные функции
RAID
Режимы RAID RAID 0, 1, 5, 6, 10, 50, 60 и JBOD
Автоматическое перестроение Поддерживается
Горячая замена Поддерживается
Выделенный горячий резерв Поддерживается
Глобальный горячий резерв Поддерживается
Онлайн миграция уровня RAID Поддерживается
Онлайн расширения RAID Поддерживаются
RAID объёмное кодирование AES 256bit
Диск
Управление питанием Доступна функция остановки вращения при неактивности диска
Сканирование на поврежденные блоки Поддерживается
SMART Info Поддерживается
SMART Test Поддерживается
Перемещение диска Поддержка перемещения в другой NAS Thecus
Сеть
Конфигурация Фиксированный IP-адрес, динамический IP-адрес
Режим общего IP-адреса Может быть включён/отключён
Транспортные протоколы TCP/IP/AppleTalk
Файловые протоколы SMB/CIFS, HTTP/HTTPS, FTP, NFS v4, AFP
Объединение каналов Load balance, Failover, 802.3ad,  Balance-XOR, Balance-TLB, Balance-ALB
TCP/IP IPV6 & IPV4
Доступ к данным
Поддержка клиентских ОС Windows 2000/XP/2003/Vista/7
UNIX/Linux
Mac OS X
FTP Встроенный FTP-сервер с управлением пропускной способности
Secure FTP Встроенный Secure FTP-сервер с управлением пропускной способности
TFTP Пользователи могут скачивать с сервера и загружать на сервер файлы с помощью TFTP-клиента
Менеджер закачек BT загрузка (через Transmission модуль)
HTTP/FTP/BT/eMule (через DLM модуль)
NZB загрузка (через NZB модуль)
Сервер печати (IPP) Поддержка USB-принтеров
Поддержка различных IPP-принтеров
Возможно управление очередью печати (просмотр списка и удаление заданий) со стороны клиента через веб-интерфейс
Резервное копирование данных
Клиентские программы инкрементного копирования Acronis True image (OEM версия)
Клиентские программы аварийного восстановления Acronis True image (OEM версия)
Программное обеспечение для резервного копирования на стороне клиента Утилита резервного копирования Thecus (Windows/Mac OS X)
Резервное копирование Rsync Rsync для репликации данных между двумя системами (через модуль Rsync)
DVD Backup Поддерживается
Mac OS X Time Machine Поддерживается
Доступ на блочном уровне
iSCSI Target/Initiator Поддерживаются Microsoft/Mac OS X/Linux инициаторы и Thecus NAS цели
iSCSI Thin Provisioning Поддерживается
MPIO Поддерживается
MCS Поддерживается
Clustering Поддерживается
SCSI3 постоянная группа бронирования Поддерживается
Управление питанием
Включение/выключение по расписанию Поддерживается
Управление ёмкостью
Multiple RAID Поддерживается
Multiple File System Selectable EXT3/EXT4/XFS
Поддержка мультимедиа
iTunes Server Поддерживаются AAC, MP3 с ID3 тегами и WAV
Piczza! Web Server (через модуль) Поддерживаются GIF, JPG (JPEG), BMP, PNG
Поддерживает отображение данных EXIF
Поддерживает показ слайд-шоу
Мультимедийный сервер Поддержка протокола uPnP для потоковой передачи видео и аудио(через модуль Twonkymedia)
Проверка подлинности пользователей
Локальные пользователи Поддерживаются встроенные учётные записи пользователей
Локальные группы Поддерживаются встроенные группы пользователей
Windows ADS/LDAP Поддерживается
Онлайн список пользователей Поддерживается
Сохранение доступа пользователей Поддерживается "чёрный" список
IP-фильтр
Файловая система
Тип Журналируемая файловая система
Языковая поддержка Поддержка Unicode
Авторизация (ACL) "Чтение", "запись" или "запрет доступа" привелегии для индивидуальных пользователей и групп в папках и подпапках
Пользовательские квоты Поддерживаются
Синхронизация пользовательских квот Поддерживаются
Администрирование
Веб-интерфейс Серверный веб-интерфейс администрирования с поддержкой следующих языков: английский, китайский (традиционное письмо), китайский (упрощённое письмо), японский, корейский, французский, немецкий, итальянский, испанский, русский,польский и португальский
Служебные программы Мастер настройки MS Windows
Поддержка Windows 2000/XP/2003/Vista/7
Мастер настройка Mac OS X
Уведомление по эл. почте Отправка системных сообщений по электронной почте системному администратору
SNMP Trap Отправка Trap сообщений об информации в системе
SSH Поддерживается
Мобильные приложения (iOS/Android)
Thecus Dashboard Мобильный мониторинг и управление (через модуль)
ThecusShare Скачивание, загрузка, и просмотр
Thecus-Disk Управление файлами и папками на NAS Thecus, воспроизведение аудио и видео, а также просмотр фотографий и документов.
Другие
Recycle Bin Поддерживается
Web Disk Поддерживается(через модуль)
Web Server Поддерживается (через модуль)
ISO Mount Поддерживается
Видеонаблюдение с использованием IP-камер Поддерживаются до 10 IP-камер (через модуль)
Автоматическая установка модулей Модуль сервера Thecus автоматически предоставляет последние обновления через пользовательский интерфейс
"Облачное" резервное копирование Dropbox, ElephantDrive, Amazon S3, Acronis (через модуль)
Местный дисплей X-Window через HDMI выход
Антивирус McAfee (через модуль)

Программный интерфейс Thecus N10850 #

Но не железо создает сервер, а программное обеспечение – посему мы сразу после установки накопителей (мы использовали пару Seagate ST2000DL003) и включения перешли к веб-интерфейсу. Выбор логина и пароля при нажатии на кнопочку Flash становится ещё и анимированным.

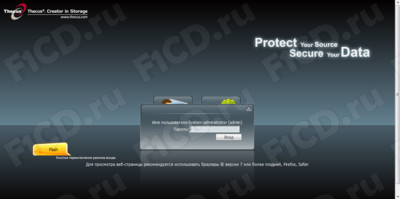

Стандартное меню входа Thecus N10850
Анимированное меню входа Thecus N10850

Структура интерфейса довольно простая – справа двухуровневое древо страниц, а в окне соответствующие элементу меню параметры, практически полностью переведённые на русский. Сразу нам открывается страница "Главная", на которой есть быстрые ссылки на некоторые параметры.

Главная страница Thecus N10850

Основных разделов всего девять:

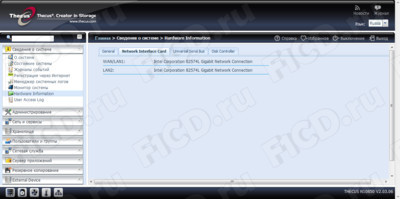

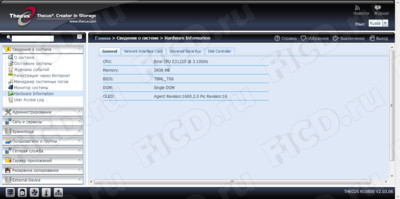

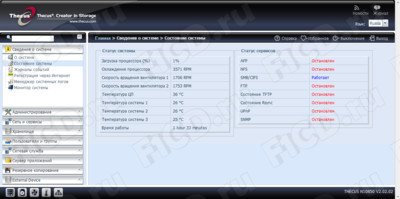

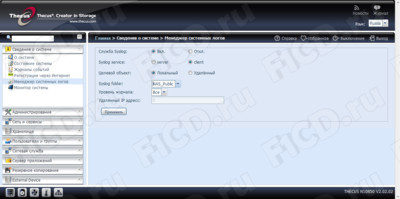

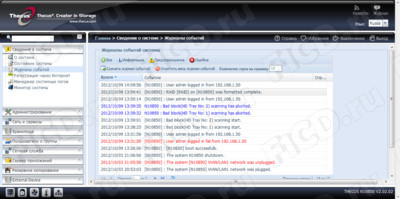

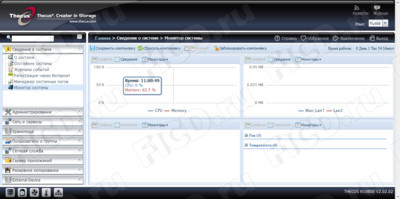

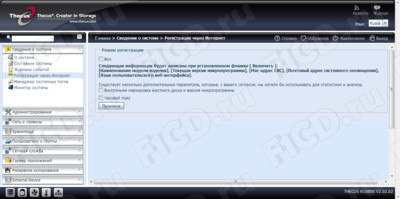

  • "Сведения о системе" – объединяет в себе как мониторинг состояния системы в реальном времени, так и подробную информацию о компонентах и журналы системы.
Раздел "Сведения о системе" сервера Thecus N10850

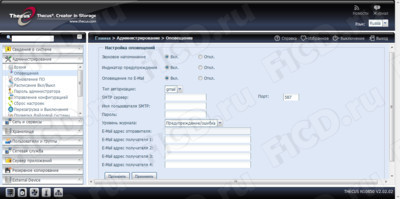

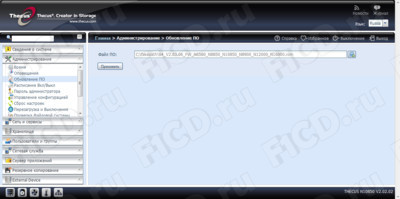

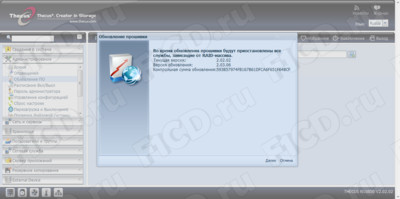

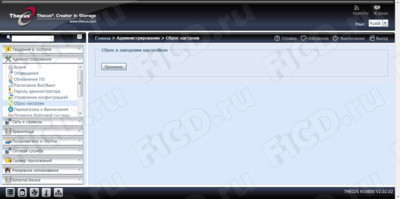

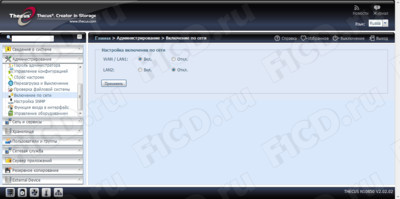

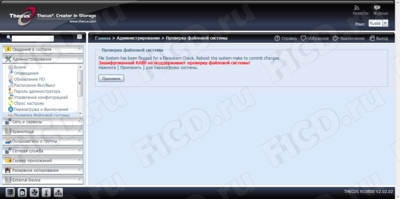

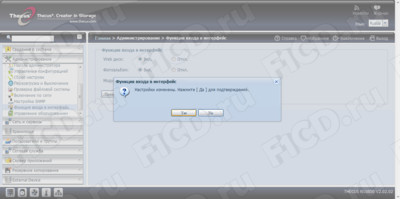

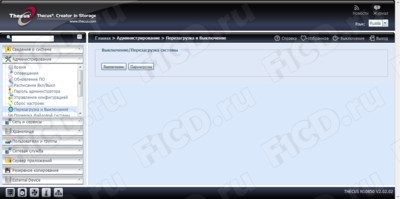

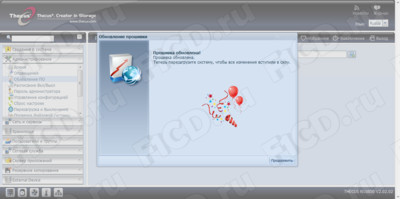

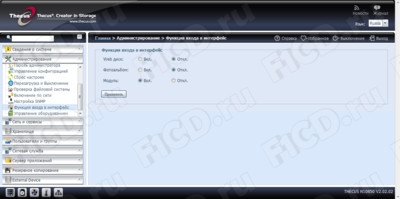

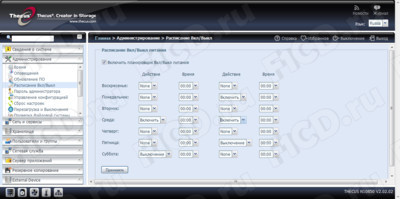

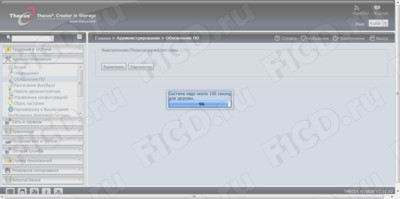

  • "Администрирование" – здесь вы найдете настройки оповещений, расписаний, обновление ПО, сохранение конфигурации и многое прочее.
Раздел "Администрирование" сервера Thecus N10850

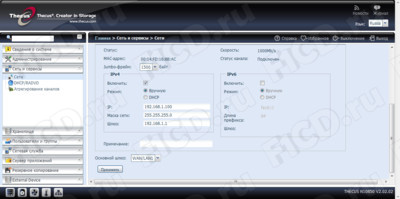

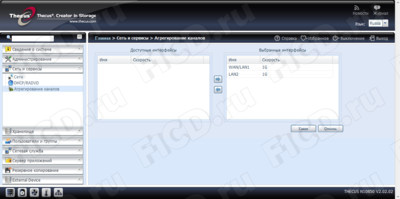

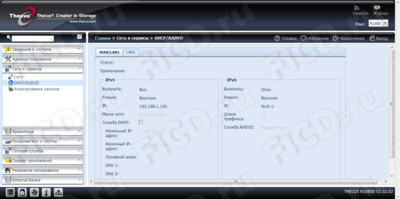

  • "Сеть и сервисы" позволяют настроить параметры DHCP, сетевых соединений, а также агрегацию каналов.
Раздел "Сеть и сервисы" сервера Thecus N10850

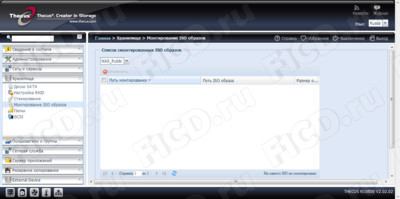

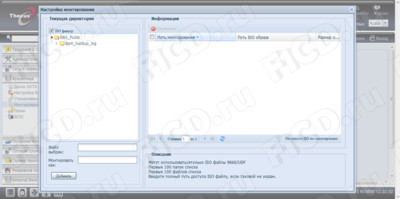

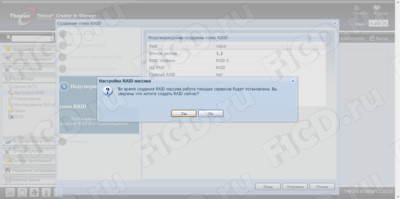

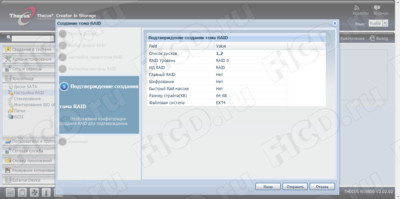

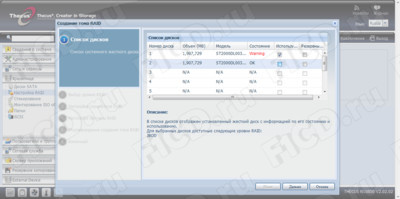

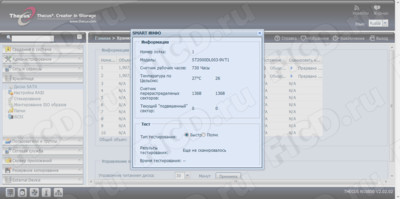

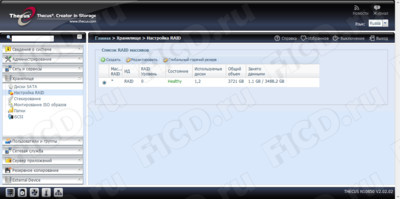

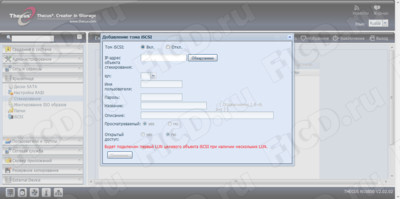

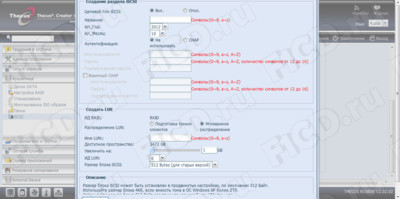

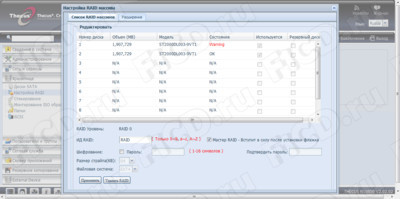

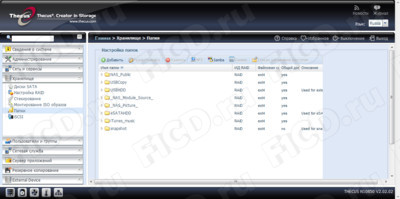

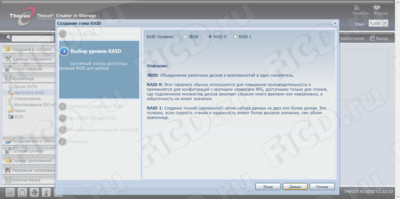

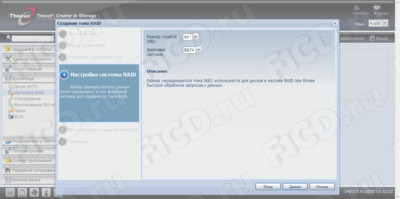

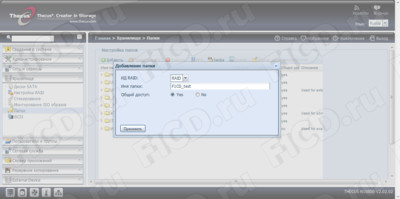

  • "Хранилище" содержит в себе управление RAID-массивами, накопителями, монтированием ISO-образов, папками и iSCSI.
Раздел "Хранилище" сервера Thecus N10850

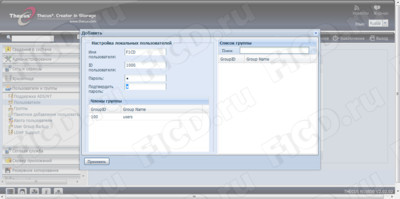

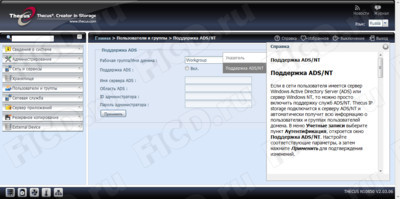

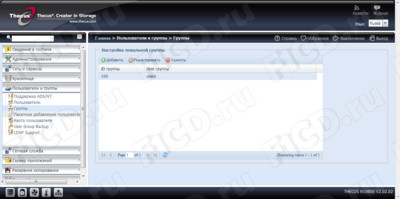

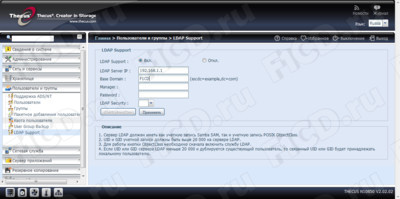

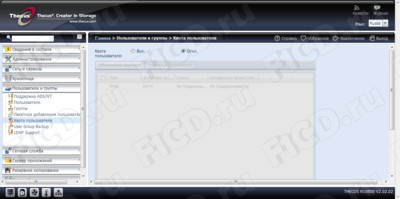

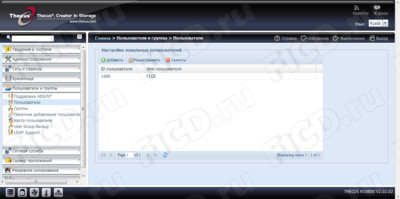

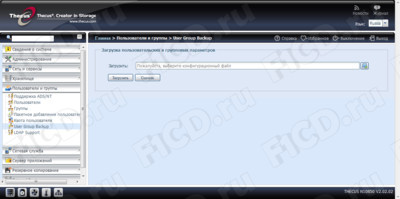

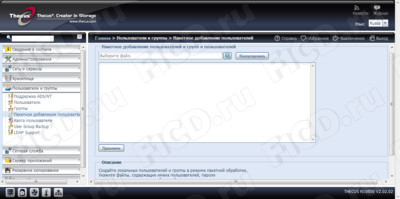

  • Раздел "Пользователи и группы" отвечает за создание и управление учетными записями, а также их пакетную обработку.
Раздел "Пользователи и группы" сервера Thecus N10850

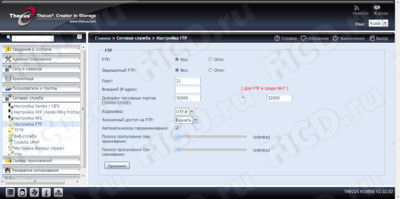

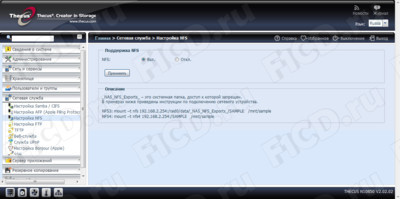

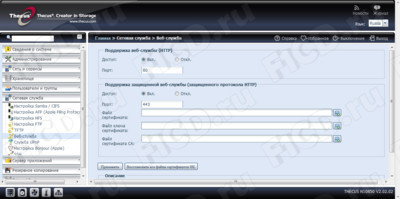

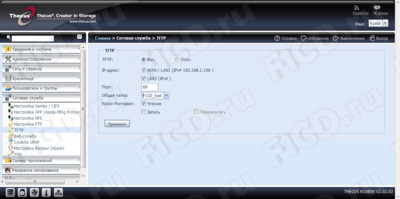

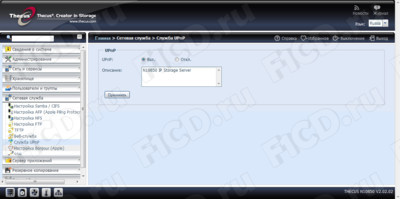

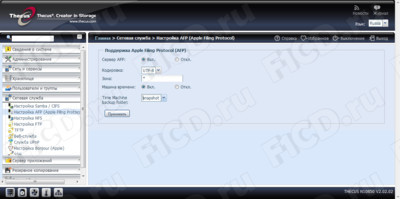

  • "Сетевая служба" ведает управлением различными сетевыми службами – начиная от сервера SAMBA и заканчивая SSH и DDNS.
Раздел "Сетевая служба" сервера Thecus N10850
  • "Сервер приложений" управляет модулями, доступными для скачивания на сайте Thecus.
Раздел "Сервер приложений" сервера Thecus N10850

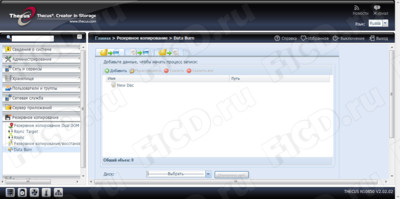

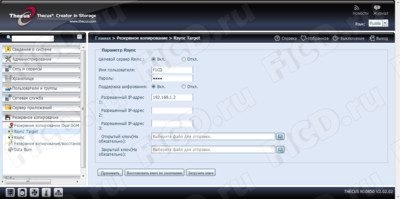

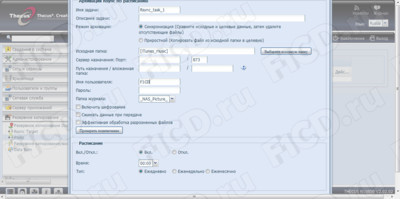

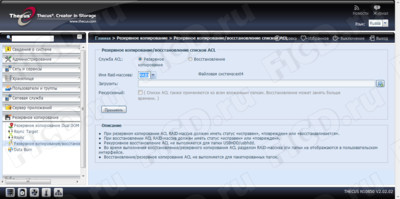

  • "Резервное копирование" позволяет проводить как локальное, так и удалённое резервирование, а также синхронизацию каталогов.
Раздел "Резервное копирование" сервера Thecus N10850

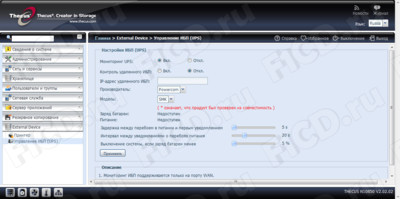

  • "External Device" содержит в себе настройки принтеров и ИБП, подключаемых к серверу тем или иным способом.
Раздел "External Device" сервера Thecus N10850

В целом структурность пошла на пользу, а интерфейс очень отзывчив, и единственное, что заставляет себя ждать – это настройки накопителей, если оные ушли в режим сна. Кнопки же внизу слева – это просто ссылки на страницы мониторинга компонентов и сети.

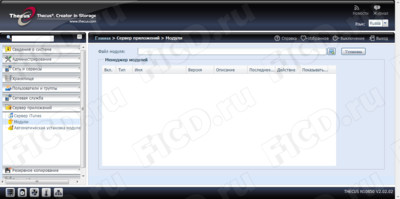

Попробовали мы установить и несколько модулей – для этого скачиваем файлы с российского сайта Thecus, распаковываем архив и загружаем через специальный апплет. Кстати говоря, модули для этой модели являются 64-битными, поэтому ограничений по использованию оперативной памяти иметь они не будут.

Управление модулями Thecus N10850

Мы установили модули загрузки torrent-файлов (Transmission) и управления сервером напрямую (LocalDisplay), с помощью порта HDMI. Transmission является довольно простым клиентом с веб-интерфейсом.

Модуль Transmission на Thecus N10850

Модуль локального управления представляет собой оболочку с браузером Firefox и поддержкой мыши и клавиатуры. Фактически, кроме администрирования можно еще и посерфить в Интернете, однако большего сделать не получится – каких-либо файловых менеджеров или сторонних утилит пока в этом модуле нет, хотя возможно, в будущем разработчики разовьют идею модуля дальше.

Тестирование Thecus N10850 #

Так как процессор сервера довольно горячий для NAS, то мы проверили нагрев практически со всех сторон, но выше комнатной температуры (24 градуса по шкале Цельсия) ни одна поверхность не разогрелась, так что можно отдать должное систем охлаждения. В принципе, ничего удивительного – она должна справляться с любыми десятью накопителями 3,5 дюйма в довольно небольшом корпусе. Но шум сервера оказался не настолько и значителен – в прямой видимости задней стенки на расстоянии 1 м и 50 см он составил всего 43 и 47 дБ соответственно, а на расстоянии 10 см – около 56 дБ, что, конечно, для домашнего использования многовато, но для офиса в самый раз.

Температура при лёгкой нагрузке Thecus N10850

Температура накопителей, исходя из отчётов системы, не превышала 35 градусов в нагрузке, а температура процессора – 57 градусов, обычные показатели при невысокой нагрузке – 32 градуса для накопителей и 44 градуса для процессора. Из этого мы делаем вывод, что тепловой износ компонентов данной модели совершенно не грозит, если, конечно, вентиляторы не выйдут из строя – но корпусные 120-миллиметровые вентиляторы в Thecus N10850 имеют стандартный размер и легко подвергаются замене, в том числе и на более производительные, если того потребует ситуация.

Скорость резервного копирования с USB составила:

  • Для порта USB 3.0 – 83,97 Мбайт/с или 671,76 Мбит/с.
  • Для порта USB 2.0 – 32,29 Мбайт/с или 258,32 Мбит/с.
Flash-накопитель, вставленный в порт Thecus N10850

Передача файлов в локальной сети осуществлялась средствами операционной системы при включённой агрегации каналов. Первым мы проверили производительность массива RAID0 – скачивание с сервера осуществлялось со скоростью 99,8 Мбайт/с (примерно 798,4 Мбит/с), а загрузка на NAS – примерно 111 Мбайт/с (888 Мбит/с).

Копирование с Thecus N10850 при RAID0
Копирование на Thecus N10850 при RAID0

В режиме RAID1 показатели не сильно отличались: скачивание с сервера – 94,5 Мбайт/с (примерно 756 Мбит/с), а загрузка на NAS – около 100 Мбайт/с (800 Мбит/с).

Копирование с Thecus N10850 при RAID1
Копирование на Thecus N10850 при RAID1

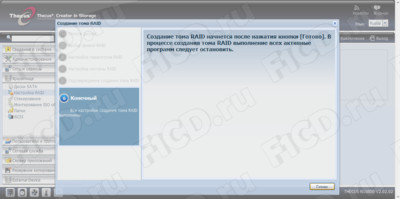

Сами массивы строились весьма короткое время – менее чем за пару минут, если отказаться от проверки дисков. Полноценное же построение массива RAID1 на двух дисках объемом 2 Тбайт каждый заняло примерно 5 часов.

Thecus N10850: Резюме #

NAS-сервер Thecus N10850 являет собой достаточно хорошее устройство – мощное железо, возможность расширения памяти, отличная сборка, стабильное ПО и неплохая производительность как в локальной сети, так и при резервировании с USB-носителей. При этом, стоимость данного решения в России находится на уровне 100000 рублей на момент написания статьи, и если организации просто требуется 10-дисковое хранилище, то конкурентов у Thecus N10850 хватает, причем в ценовом диапазоне около 110000 рублей можно приобрести и 12-дисковые решения от QNAP и Synology.

Однако конкуренты не имеют столь мощной начинки, и, учитывая возможность размещения таких серверов, как почта и FTP, а с помощью модулей – ещё и веб-сервера, SQL, WebDisk и некоторых других, на четырёхъядерном процессоре и расширенном объёме оперативной памяти можно добиться полноценной работы в качестве сервера служб для небольшой организации. Конечно, для десятков тысяч посетителей этого будет недостаточно, но внутренние нужды малых офисов Thecus N10850 более чем способен удовлетворить, поскольку организация доступа к данным загружает центральный процессор едва ли на пятую часть. А дополнительная возможность установить сетевые платы со скоростью передачи в 10 Гбит/с довольно сильно отодвинет срок устаревания оборудования.

Плюсы Thecus N10850: #

  • Стабильное ПО, возможность устанавливать обновляемые дополнительные модули.
  • Неплохая производительность.
  • Поддержка Link Aggregation и дополнительных карт 10 Гбит/с LAN.
  • Отличная сборка и качество корпуса.
  • Хороший температурный режим.

Минусы Thecus N10850: #

  • Существенных не обнаружено.

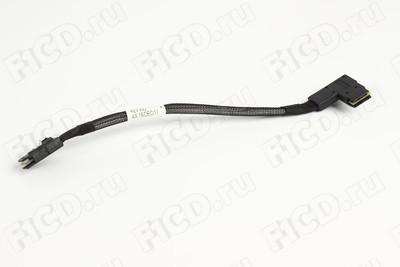

Фотогалерея Thecus N10850 #

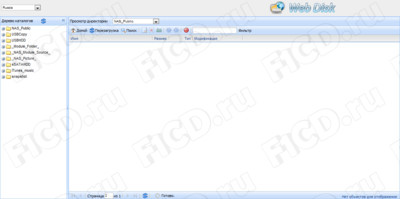

Галерея интерфейса Thecus N10850 #

Протестировано в F1CD.ru

Рекомендуем также почитать

  1. Статья Thecus N8800Pro: обзор и тест NAS-сервера
  2. Новость Thecus N8800Pro: обзор NAS-сервера
  3. Компания Thecus

Отзывы

0 Оставить отзыв

    Добавить отзыв

    загрузить другую
    Ваш отзыв

    Видео

    BenQ PU9730: обзор инсталляционного двухлампового проектора

    23 января 20159796 0

    Обзор инсталляционного двухлампового проектора BenQ PU9730. Модель имеет моторизованный большой зум с широким диапазоном масштабирования и поддерживает вертикальный/горизонтальный сдвиг линз. Проектор можно разворачивать на 360 градусов и управлять им дистанционно [..]

    Видеосвидетель 5410 FHD 2CH: обзор видеорегистратора с двумя камерами

    31 декабря 201413286 0

    Обзор видеорегистратора Видеосвидетель 5410 FHD 2CH. В комплекте с устройством поставляется дополнительная камера для крепления на заднее стекло автомобиля. Обе камеры записывают видео со звуком в разрешении 1920x1080 при 30 кадрах в секунду. Посмотреть отснятое можно на экране [..]

    Видеосвидетель 4410 FHD G: обзор видеорегистратора

    31 декабря 201412732 0

    Обзор видеорегистратора Видеосвидетель 4410 FHD G. Устройство снимает видео со звуком в разрешении вплоть до 2304x1296 на частоте 30 кадров в секунду и умеет делать фотографии. Угол обзора камеры составляет 170 градусов по горизонтали. В числе особенностей модели – система [..]

    Cвежие новости

    Все новости
