Hitachi Unified Storage 110: обзор HUS 110, сетевого хранилища корпоративного уровня

20 декабря 2012, Ягудин Николай 2
Хранение данных – это вопрос, требующий особо ответственного подхода в современно мире. Если у вас небольшой бюджет и нет потребности в хранении огромного объёма информации, помочь могут NAS-серверы для дома и малого офиса. Но что если объёмы данных постоянно растут, а в компании десятки клиентов, желающих работать с этой информацией? А если таких клиентов сотни? А если тысячи? А что если они распределены по разным офисам?

Адекватно решить задачи сложного хранения можно обратившись к модульным системам хранения, созданным для среднего и крупного бизнеса. Об одной такой системе – Hitachi Unified Storage 110 – побывавшей на тестировании в нашей лаборатории, мы сейчас и поговорим.

Видеообзор Hitachi Unified Storage 110 #

Архитектура Hitachi Unified Storage 110 #

Для начала заметим, что Hitachi Unified Storage 100 – это семейство, в которое входит три решения:

  • HUS 110 – максимум 120 дисков (до 360 Тбайт, используя диски 3 Тбайт).
  • HUS 130 – максимум 240 дисков (до 756 Тбайт, используя диски 3 Тбайт).
  • HUS 150 – максимум 960 дисков (до 2880 Тбайт, используя диски 3 Тбайт).

Почему Unified Storage? Унифицированность здесь заключается в том, что хранилище может не только предоставлять клиентам доступ к сформированным различными способами дискам, но и, при необходимости, работать с самими данными, предоставляя файловый доступ.

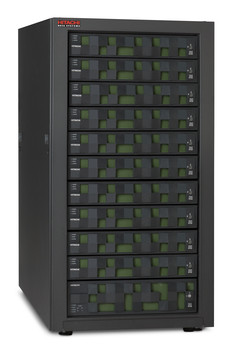

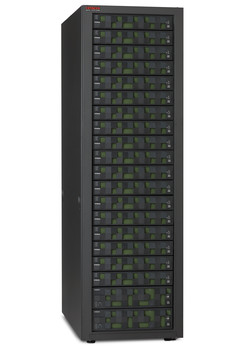

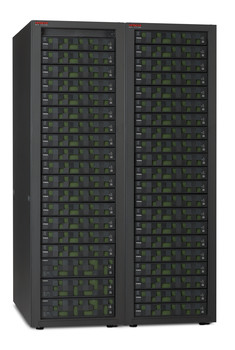

Любой HUS – это, шкаф или шкафы, наполненные модулями. Для HUS 110 модулей существует три основных типа:

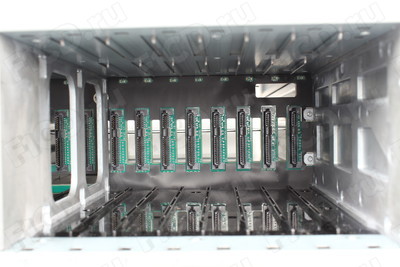

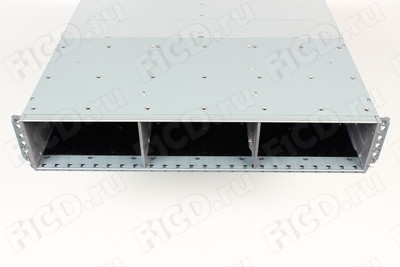

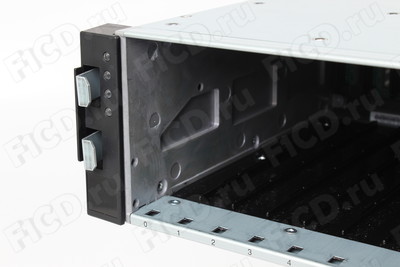

  • Block module – юнит, содержащий по две платы контроллера и по два блока питания, а также отсеки 24 по 2.5" (SFF – Small Form Factor) дисков или 12 по 3.5" (LFF – Large Form Factor).
  • File Module – фактически это мощный NAS-сервер, оснащённый 6 Гбит/с сетевыми портами и двумя 10 Гбит/с сетевыми портами – для подключения клиентов. Для хранения данных используется файловая система SiliconFS.
  • Disk box – дисковые полки, хранящие накопители с данными и предоставляющие к ним доступ другим модулями через 6 Гбит/с SAS-интерфейс. Бывают трёх видов:
    • DBS – 24 SAS/SSD диска по 2.5".
    • DBL – 12 NL-SAS дисков по 3.5".
    • DBX – 48 NL-SAS дисков по 3.5".

Собирая такой Hitachi-шкафчик под свои нужды, можно использовать Fibre Channel и Ethernet свитчи, плюс HCS (Hitachi Command Suite) и SMU (System Management Unit) серверы, способные при наличии необходимости предоставить готовое решение в виде железа, серверной операционной системы и специализированного программного обеспечения Hitachi.

Тестирование Hitachi Unified Storage 110 #

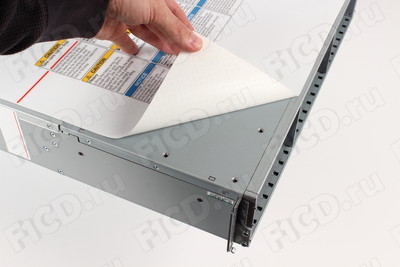

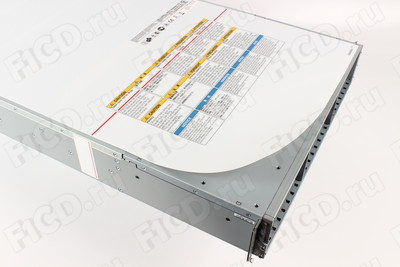

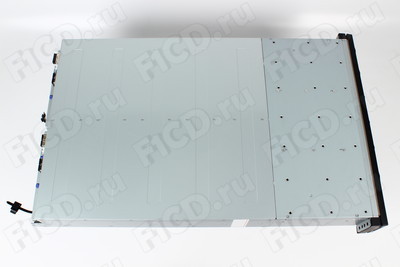

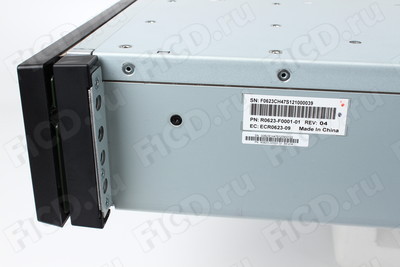

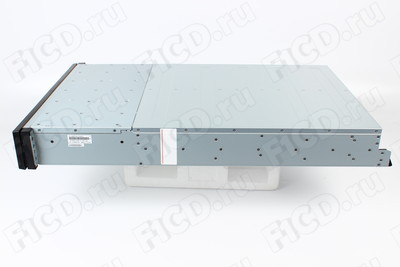

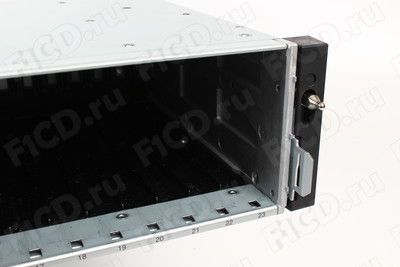

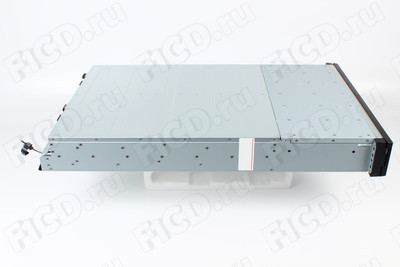

На тест мы взяли Block module от HUS 110 на 24 SFF-диска, его маркировка: HDF850-CBSS-110.P.

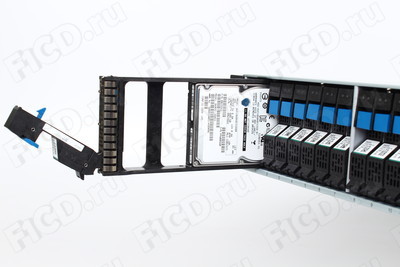

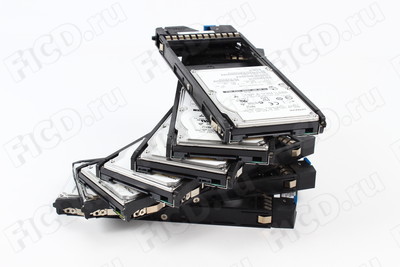

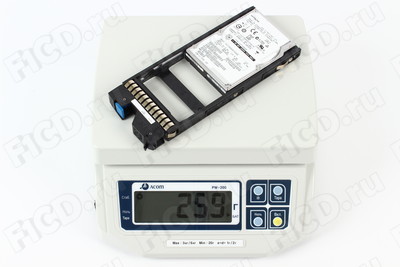

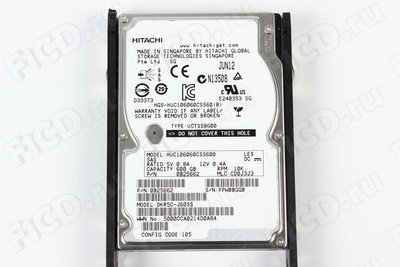

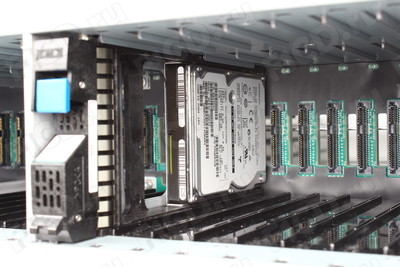

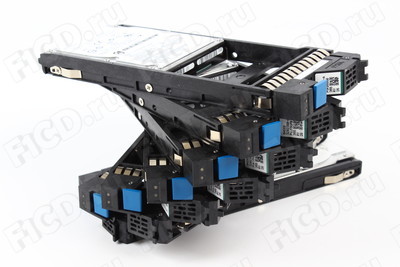

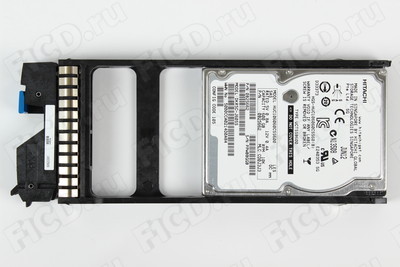

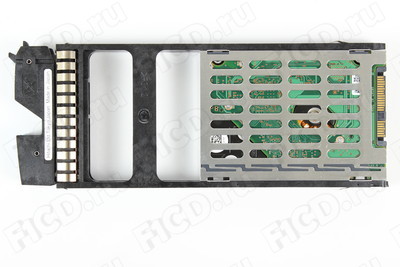

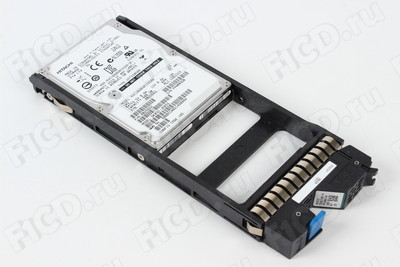

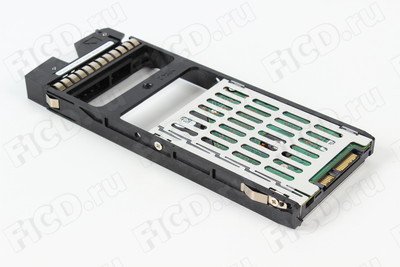

В дополнение к нему были получены все 24 диска на салазках – один такой комплект, к слову, стоит порядка 11000 руб. Сам block-модуль около 95 тысяч рублей, что, на наш взгляд, не так и дорого, учитывая масштабируемость устройства.

Сводные технические характеристики HUS разных версий таковы:

  HUS 150 HUS 130 HUS 110
Capacity
Minimum-maximum number of drives 4 – 960 SFF
4 – 960 LFF
4 – 240 SFF
4 – 252 LFF
4 – 120 SFF
4 – 120 LFF
Max number of SSDs 30 15 15
Maximum raw capacity 2,880TB (3TB, 7200 RPM, SAS)
864TB (900GB, 10K RPM, SAS)
756TB (3TB, 7200 RPM, SAS)
216TB (900GB, 10K RPM, SAS)
360TB (3TB, 7200 RPM, SAS)
108TB (900GB, 10K RPM, SAS)
Solid state disk Options 200GB, MLC, 2.5", SAS
400GB, MLC, 2.5", SAS
200GB, MLC, 2.5", SAS
400GB, MLC, 2.5", SAS
200GB, MLC, 2.5", SAS
400GB, MLC, 2.5", SAS
Hard disk drive options 300GB SAS (10K RPM, 2.5")
600GB SAS (10K RPM, 2.5")
900GB SAS (10K RPM, 2.5")
300GB SAS (15K RPM, 2.5")
2TB SAS (7200 RPM, 3.5")
3TB SAS (7200 RPM, 3.5")
300GB SAS (10K RPM, 2.5")
600GB SAS (10K RPM, 2.5")
900GB SAS (10K RPM, 2.5")
300GB SAS (15K RPM, 2.5")
2TB SAS (7200 RPM, 3.5")
3TB SAS (7200 RPM, 3.5")
300GB SAS (10K RPM, 2.5")
600GB SAS (10K RPM, 2.5")
900GB SAS (10K RPM, 2.5")
300GB SAS (15K RPM, 2.5")
2TB SAS (7200 RPM, 3.5")
3TB SAS (7200 RPM, 3.5")
Maximum standard disk expansion trays (2U, 24 x 2.5" disks ) 40 9 4
Maximum standard disk expansion trays (2U, 12 x 3.5" disks ) 40 19 9
Maximum dense expansion trays (4U, 48 x 3.5"disks) 20 5 0
Maximum ultra dense expansion trays (5U, 84 x 3.5"disks) 4 0 0
Block Modules
Number of controllers 2 2 1 – 2
Active-Active Controllers YES, Symmetric YES, Symmetric YES, Symmetric
Height/Width/Depth 3U, 5.1 in. (129mm)/19.0 in. (483mm)/32.2 in. (819mm) 2U, 3.3 in. (84mm)/19.0 in. (483mm)/30.3 in. (770mm) 2U, 3.3 in. (84mm)/19.0 in. (483mm)/30.3 in. (770mm)
Weight with disks installed 103 lbs. (47kg) 24 SFF disks:
88 lbs. (40kg)

12 LFF disks:
95 lbs. (43kg)
24 SFF disks:
88 lbs. (40kg)

12 LFF disks:
95 lbs. (43kg)
Internal drive slots N/A 12 LFF or
24 SFF
12 LFF or
24 SFF
Mirrored Data Cache 32GB 16GB/32GB 8GB
Backend SAS links (6Gbps) 32 16 8
Model upgrade options with data in place N/A HUS 150 N/A
File Modules
Supported File Modules M1, M2 M1, M2 M1, M2
Nodes per Cluster M1: 1 – 2
M2: 1 – 4
M1: 1 – 2
M2: 1 – 4
M1: 1 – 2
M2: 1 – 4
Random I/O (estimate) M1: 40,137
M2: 72,921
M1: 40,137
M2: 72,921
M1: 40,137
M2: 72,921
Throughput (MB/sec) M1: 700
M2: 1,100
M1: 700
M2: 1,100
M1: 700
M2: 1,100
Height/Width/Depth 3U, 5.1" (130mm)/
17.2" (437mm)/27" (685mm)
3U, 5.1" (130mm)/
17.2" (437mm)/27" (685mm)
3U, 5.1" (130mm)/
17.2" (437mm)/27" (685mm)
Weight 55 lbs. (25kg) 55 lbs. (25kg) 55 lbs. (25kg)
Main Board Memory 32GB (2GB NVRAM) 32GB (2GB NVRAM) 32GB (2GB NVRAM)
Number of VLANs 256 256 256
Storage Interconnect Ports 4 x 4Gbps Fibre Channel 4 x 4Gbps Fibre Channel 4 x 4Gbps Fibre Channel
Clustering Interconnect Ports 2 x 10Gbps Ethernet 2 x 10Gbps Ethernet 2 x 10Gbps Ethernet

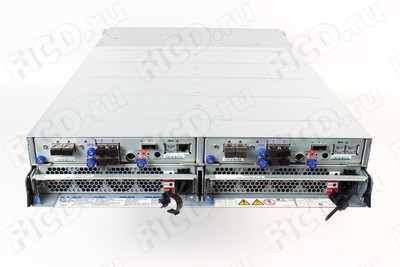

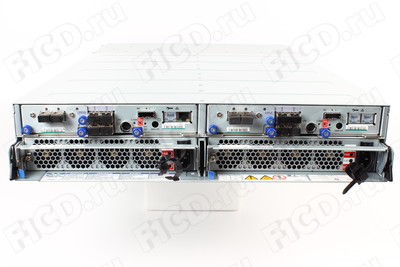

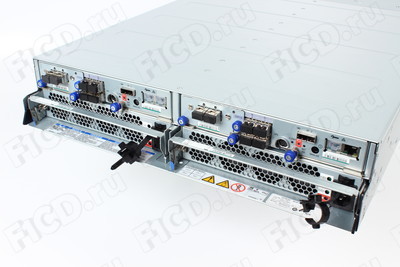

Block module состоит из двух одинаковых половинок, в каждой из которых есть: блок-контроллера и блок-питания.

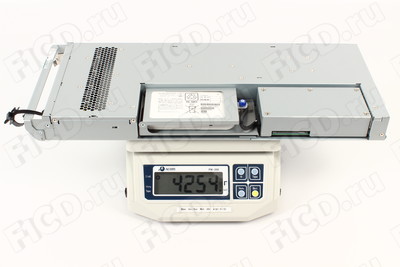

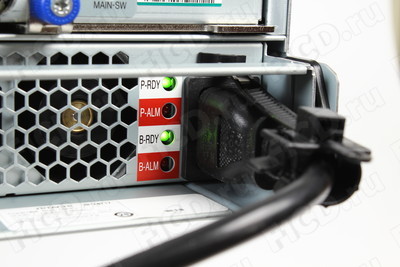

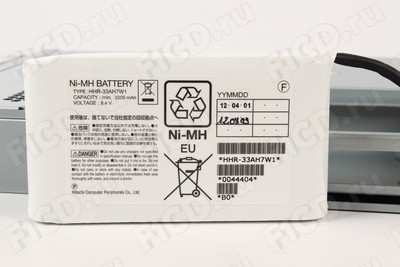

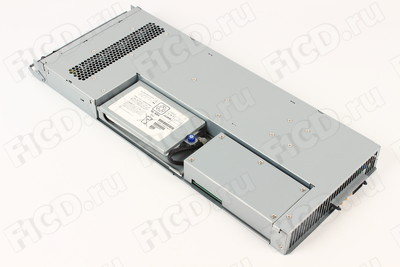

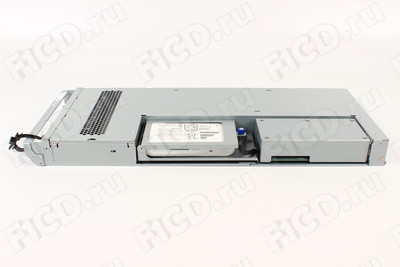

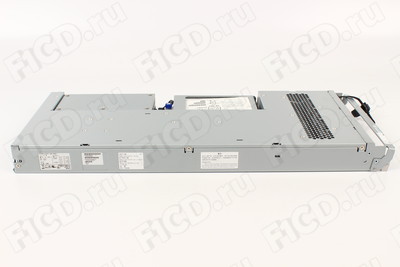

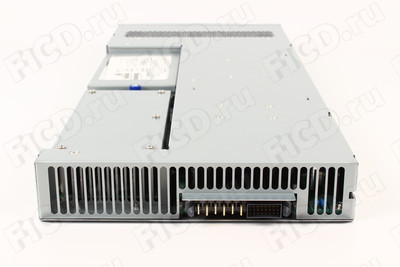

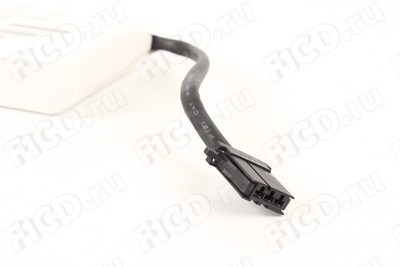

С блоком питания – всё ясно сразу. Его предназначение – снабжать электричеством блок контроллера. В качестве изюминки – здесь имеется небольшой никель-металл-гидридный аккумулятор на 3200 мАч, который позволяет системе сохранять данные из RAM-кэша на flash кэш-бэкап.

Таким образом, даже при полном исчезновении электропитания гарантируется целостность данных. Кстати, аккумулятор этот сделан самой Hitachi.

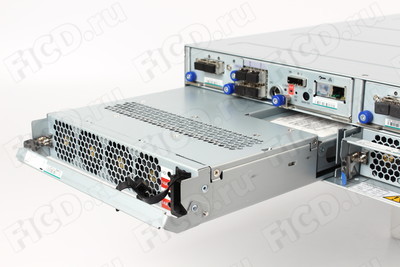

На блоке питания имеются четыре небольших, но мощных вентилятора. Вместе они неожиданно бойко и качественно охлаждают весь модуль.

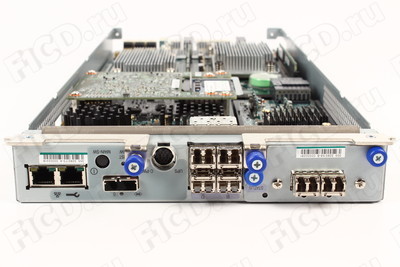

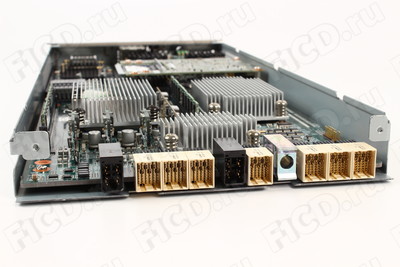

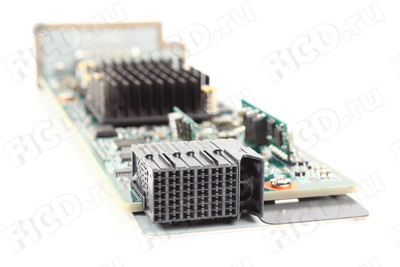

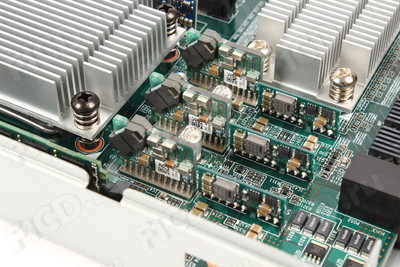

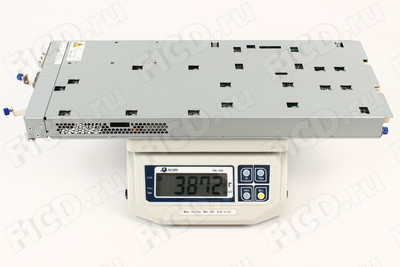

Блок-контроллер построен на базе процессора Intel Xeon с частотой 1.73 ГГц. На борту имеется 4 Гбайта оперативной памяти и 4 Гбайта кэш-памяти.

По сути, кэш – это обычный DDR3-модуль оперативной памяти от Samsung, который сошёл с того же самого конвейера, что и модули ОЗУ. Но. Но не стоит думать, что можно вот так просто взять и заменить вышедший из стоя модуль кэша – Hitachi, по видимому, как-то модернизирует их, так что кэш-память от ОЗУ отличается не только белой наклейкой на обороте.

За обслуживание RAID отвечает аппаратный контроллер Hitachi DTCL-H RAID ASIC, а бэкапы кэша хранятся на выделенном энергонезависимом SSD-диске.

Что интересно, модульная архитектура работает и на уровне отдельных блоков – так, например, из блока-контроллера можно вынуть и оперативно заменить несколько составных частей, для этого имеются специальные синие болты.

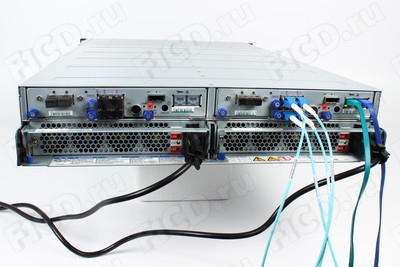

В плане клиентских интерфейсов блок-контроллера предлагает:

  • 2 порта 10 Гбит/с iSCSI.
  • 4 порта 8 Гбит/с Fiber Channel.

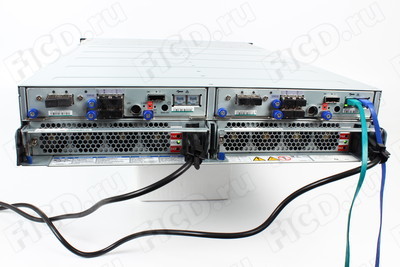

Плюс – имеются два сетевых Ethernet-порта для обслуживания и для управления модулем, порт связи с UPS, а также кнопки RESET, MAIN-SW, индикаторы работы устройства и разъём для присоединения SAS-корзин с дисками на 6 Гбит/c.

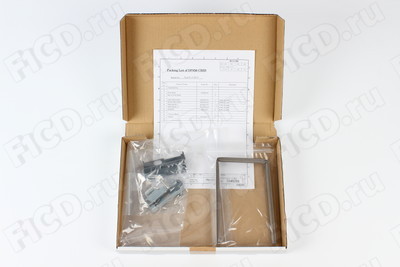

В комплекте поставки обнаружилось всё необходимое для подключения:

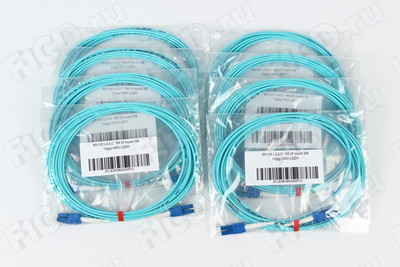

  • Кабели Fibre Channel – это опция, заказывать их нужно отдельно, исходя из собственных нужд.

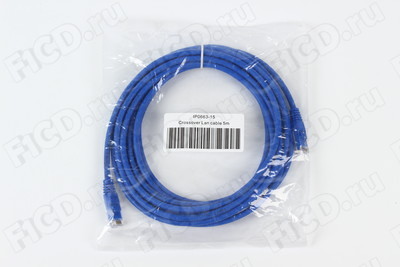

  • Ethernet-кабель.

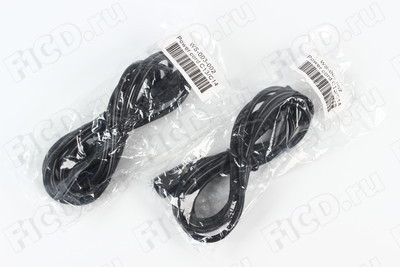

  • 2 кабеля питания.

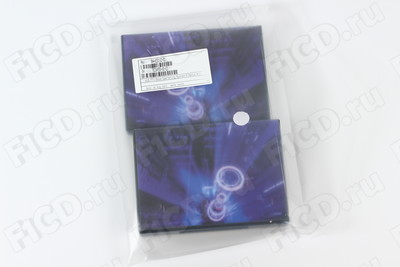

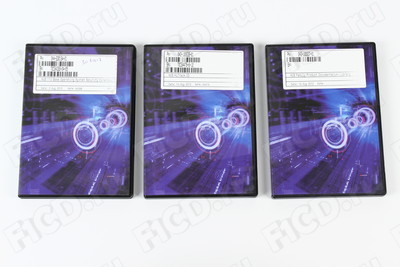

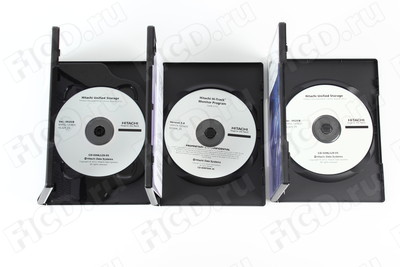

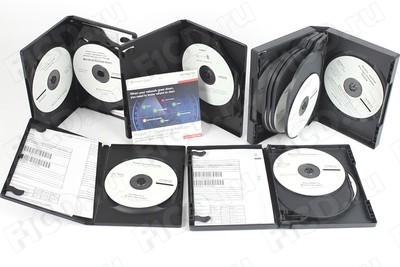

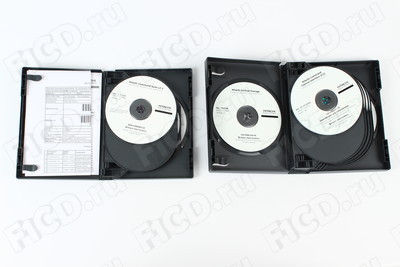

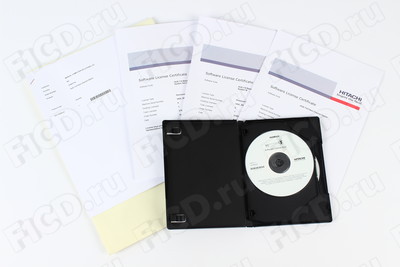

  • Более 20 CD-дисков с программным обеспечением, документацией и прошивками, часть информации на них дублируется.

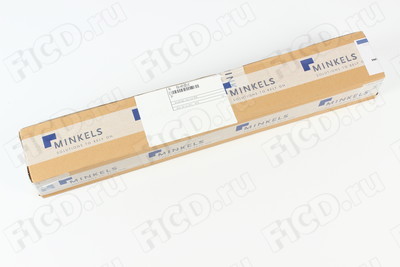

  • Салазки для установки в шкаф.

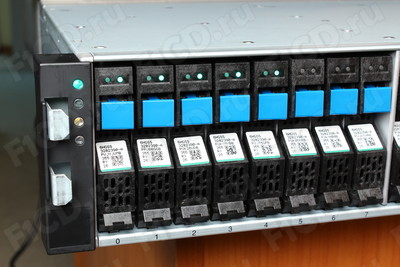

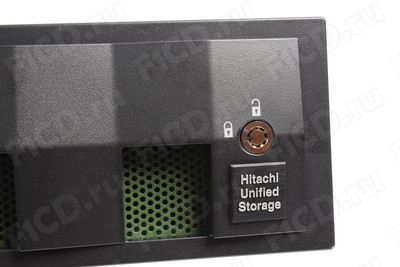

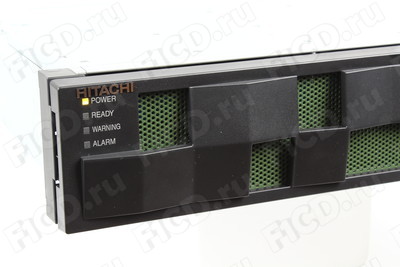

Передняя панель с дисками закрывается симпатичной крышкой с замком.

В сборе такие лицевые чёрно-зелёные панели формируют интересный рисунок.

Отметим общую добротность и качество исполнения изделия, внешне всё выглядит крайне продуманным и надёжным.

Hitachi Unified Storage 110: первоначальная настройка #

Если к надёжности и функциональности Block-модуля вопросов нет, то вот первоначальная настройка может поставить в тупик и "бывалых" администраторов. Всё-таки курсы для технической поддержки своих продавцов Hitachi проводит не зря...

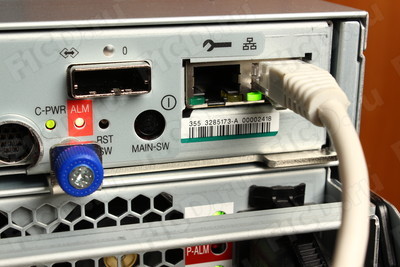

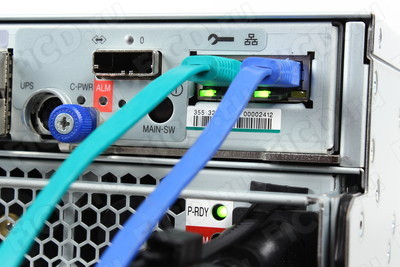

Итак. Чтобы произвести настройку устройства, к нему нужно подключиться через локальную сеть. На каждом контроллере есть по два Ethernet-порта, левый – для обслуживания (Maintenance, его static IP: 10.0.0.16 или 10.0.0.17), а правый – для конфигурирования (его IP: 192.168.0.16 или 192.168.0.17) – заходить можно через любой порт, обе платы контроллера настраиваются через единый веб-интерфейс. Назначения портов, в принципе, условны, главная идея – дать возможность доступа к устройству из двух разных сетей.

Если после включения устройства оно не пингуется – смотрите на индикаторы лицевой панели, скорее всего, там горит "Warning", опять же, скорее всего устройство не смогло загрузиться в режиме Normal.

Жмём последовательно кнопки Reset сначала на левом, затем на правом блоке-контроллере. В течение 3-5 минут должны появиться пинги, если нет, попробуйте перед нажатием на Reset подержать 1 секунду кнопку Main-SW на левом блоке. Сравнительно подробно о переходе в режим обслуживания написано в прилагаемой памятке.

Как только пинги пошли – переходим по пингующемуся ip-адресу и попадаем в web-интерфейс блока-контроллера. Аскетичненько...

Сам по себе web-интерфейс позволяет посмотреть сообщение об ошибках и производить некоторые настройки. В логах не должно быть никаких ошибок, если есть – их нужно устранить. Например, у нас по какой-то причине модули ОЗУ и кэша были перепутаны местами во втором контроллере. Скорее всего, постарались те, кто тестировал устройство до нас.

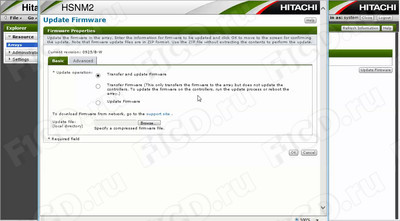

Но самое важное для нас сейчас – это то, что с помощью web-интерфейса можно обновлять/инсталлировать управляющую прошивку на первые пять установленных в устройство дисков. Если вы приобрели Block-модуль HUS – отдельно, диски – отдельно, прошивку вам придётся установить обязательно, без этого вы не сможете загрузиться в "Normal mode" и не сможете подключиться к хранилищу через программное обеспечение.

Диски "отдельно" от HUS

Процедуру прошивки помогут осуществить инженеры HDS, либо инженеры вашего поставщика.

Если нажать "Normal Mode", HUS перейдёт в рабочий режим.

Hitachi Unified Storage 110: коротко о ПО #

Как вы понимаете, уместить в одну статью подробный рассказ о программном обеспечении для унифицированного модульного сетевого хранилища корпоративного уровня – проблематичная задача, поэтому буду краток.

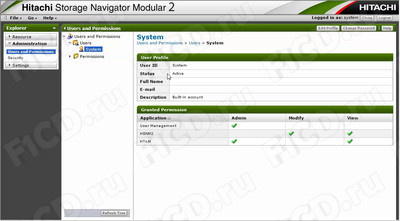

Управлять хранилищем можно разными способами, как минимум, существует три продукта – Hitachi Command Suite, Hitachi Device Manager и Hitachi Storage Navigator Modular 2. Последний мы и протестировали. Ставиться Storage Navigator Modular2 согласится не на каждую ОС, под Windows 7 HP 64-bit – отказался, под Windows Server 2008 R2 – стал без проблем. Что интересно, утилита управляется через web-интерфейс.

Несколько важных моментов:

  • Адрес для доступа: http://IP_АДРЕС:23015/StorageNavigatorModular/Login
  • Логин: system
  • Пароль: manager

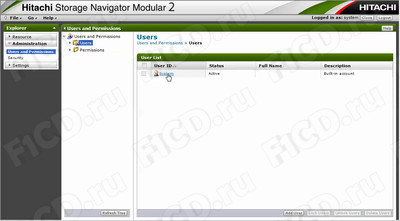

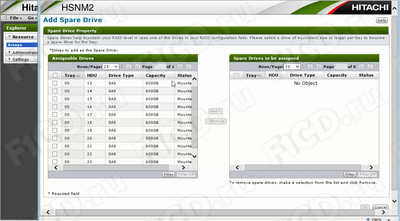

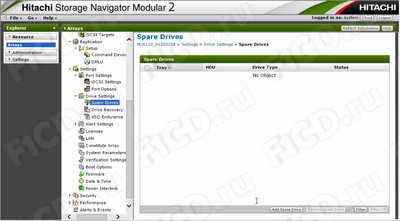

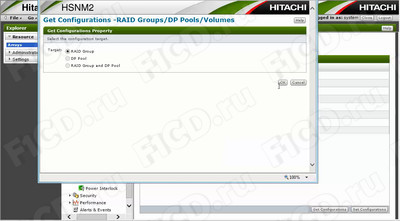

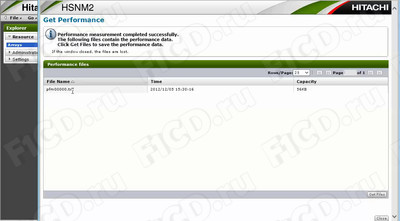

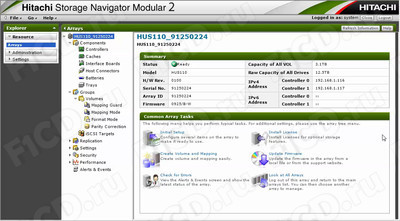

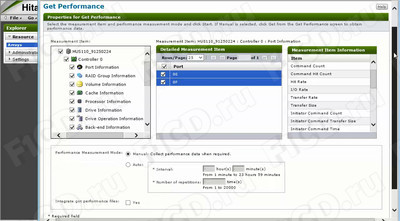

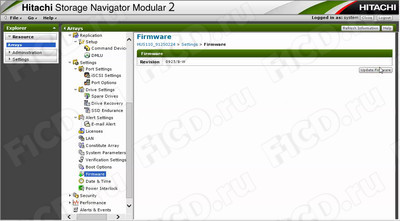

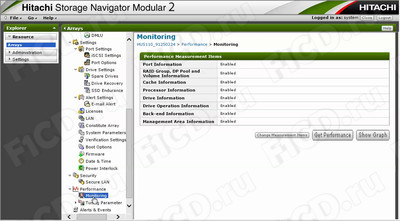

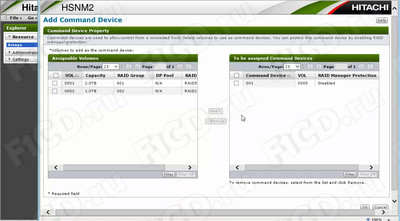

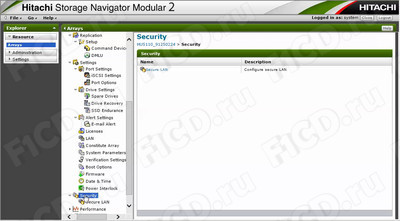

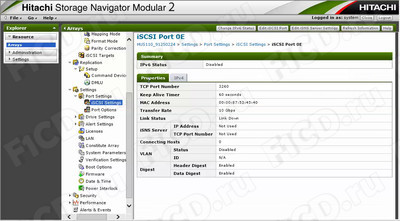

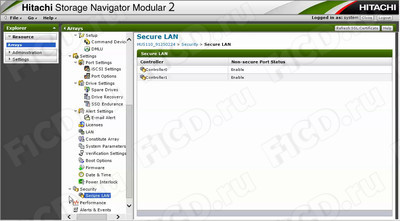

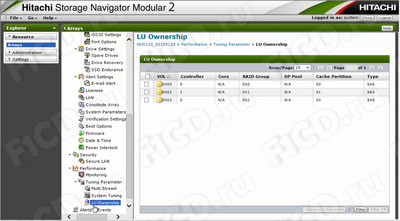

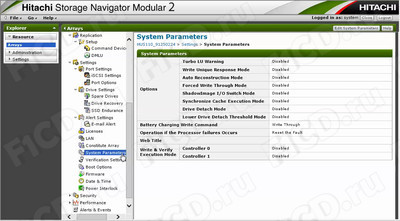

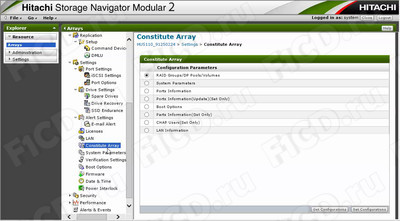

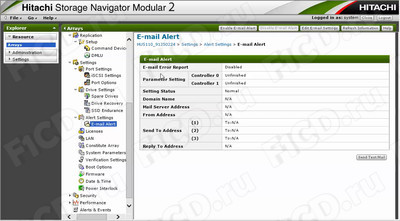

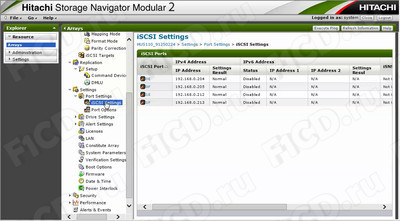

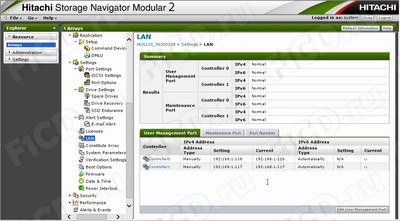

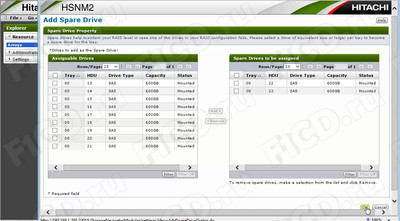

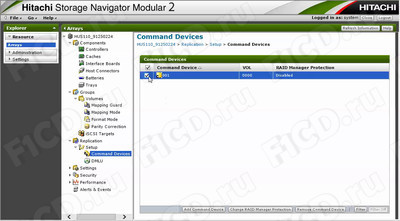

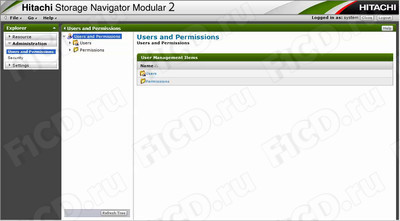

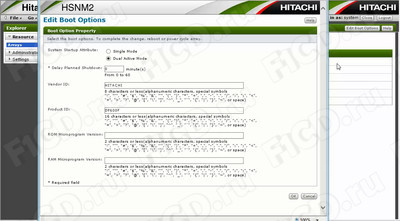

Storage Navigator Modular2 позволяет совершать все действия с вашим хранилищем – управлять RAID-массивами и репликацией, создавать тома, LUNы, настраивать права доступа к административным зонам и многое другое. Подробнее о возможностях ПО можно узнать из нашей галереи Hitachi Storage Navigator Modular 2: обзор в скриншотах.

Напоследок #

Hitachi Unified Storage – вещь, без сомнений, добротная. Если вам требуется современное масштабируемое и мощное средство для хранения разнообразной информации – к HUS просто нельзя не присмотреться.

Интересный плюс для малого бизнеса Hitachi Unified Storage заключается в том, что на начальном этапе, когда не нужна вся потенциальный мощь HUS, можно использовать модули типа Block или File сами по себе, как самостоятельные устройства. Но, при этом, у вас остаётся в запасе потенциальная возможность быстро и просто объединять их с новыми модулями или с Disk box при появлении необходимости в единый кластер.

Редакция F1CD благодарит компанию "Марвел-Дистрибуция"
за предоставленный для тестирования Hitachi HUS 100.

Протестировано в F1CD.ru
