Thecus N4100Evo: обзор и тест NAS-сервера

21 мая 2012, Скакунов Станислав 0
NAS-сервер Thecus N4100Evo базируется на новом двухъядерном SoC-чипе Cavium CNS3420 и работает на частоте 600 МГц; объем оперативной памяти DDR2 составляет 256 Мбайт. В сервер можно установить до четырех накопителей SerialATA формата 2,5 или 3,5 дюйма в режимах JBOD, Raid 0, 1 или 5. Кроме этого Thecus N4100Evo поддерживает и другие интересные технологии. Какие? Об этом читайте в нашем сегодняшнем обзоре.

Видеообзор Thecus N4100Evo #

Небольшие офисы или домашние пользователи часто сталкиваются с проблемой хранения накопленных данных и их резервирования. Что может быть хуже потери годового отчета, фотографий со свадьбы или огромной коллекции музыки, накопленной годами?

А если хочется получить доступ к этим данным с любого компьютера в сети или вообще из просторов глобальной паутины? Обычный образ, сделанный программой резервного копирования, уже не поможет.

И тут встает вопрос — купить NAS-сервер или собрать его самостоятельно? Как правило первый способ легче и быстрее, а второй выбирают те люди, которые с компьютером на "ты". В прочем, мы уже пытались разобраться в этой проблеме, выводы можете почитать в нашей статье:  NAS своими руками. Или? Поиск сбалансированного решения. Сегодня же мы познакомимся с решением, которое идет по более простому пути, а именно с NAS-сервером Thecus N4100EVO.

Комплект поставки Thecus N4100Evo #

Устройство поставляется в крупной картонной коробке с ручкой для переноски. Лицевая сторона коробки не содержит на себе практически никакой информации, за исключением фотографии устройства, его названия и нескольких пиктограмм с основными особенностями модели. Оборотная сторона коробки очень похожа на лицевую, за исключением пиктограмм.

Лицевая сторона коробки Thecus N4100Evo
Оборотная сторона коробки Thecus N4100Evo

Правый торец исписан техническими возможностями устройства.

Правый торец коробки Thecus N4100Evo

А вот на левом торце можно увидеть описание принципов работы устройства и его возможностей.

Левый торец коробки Thecus N4100Evo

В коробке мы обнаружили следующий комплект поставки:

  • Само устройство.

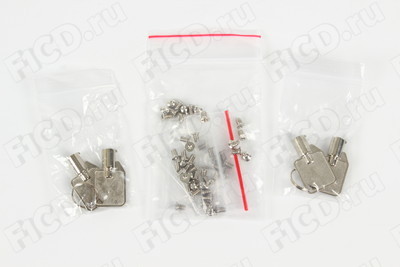

  • Пакет с винтами и двумя комплектами ключей (всего 4 шт.).

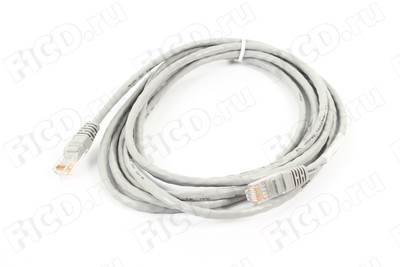

  • Кабель Ethernet.

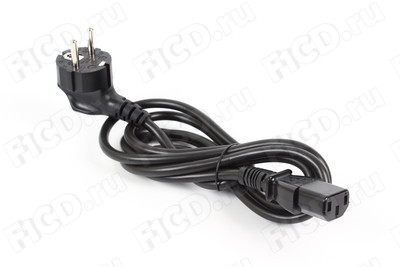

  • Кабель питания.
  • Список совместимых жестких дисков.
  • Гарантийные условия.
  • Инструкцию по быстрой установке

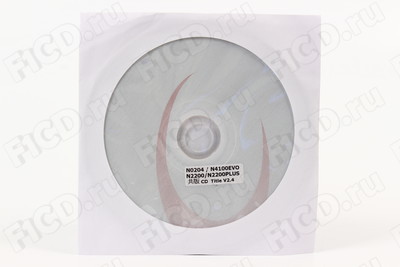

  • Диск с программным обеспечением.
Комплект поставки Thecus N4100Evo

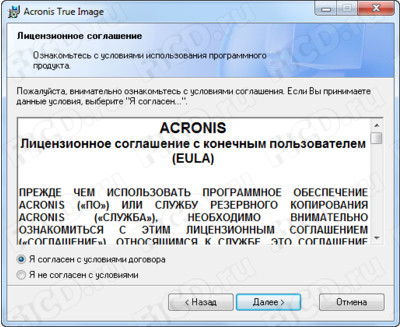

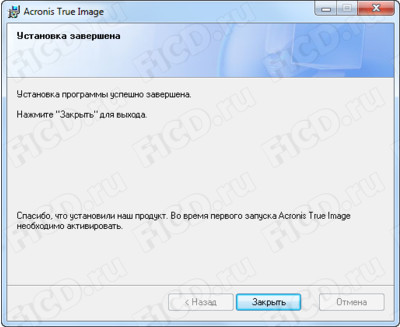

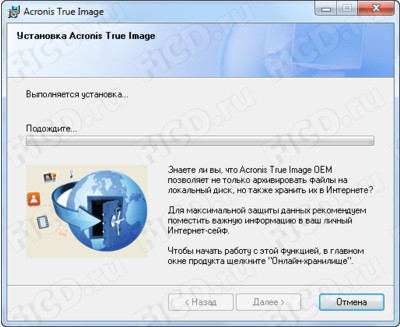

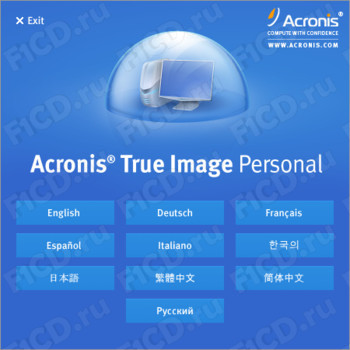

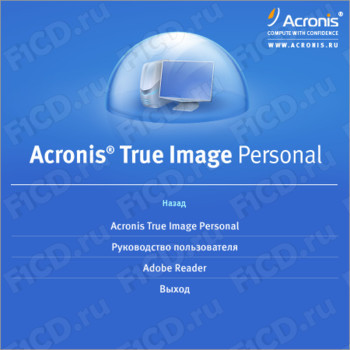

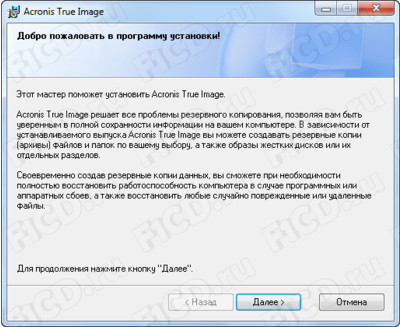

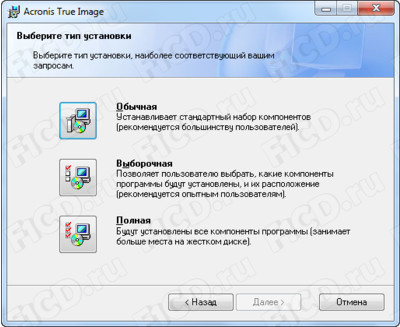

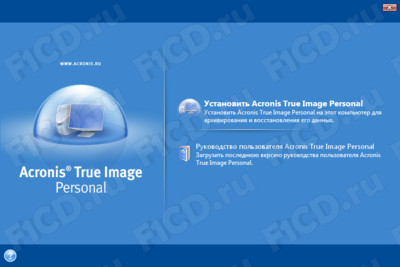

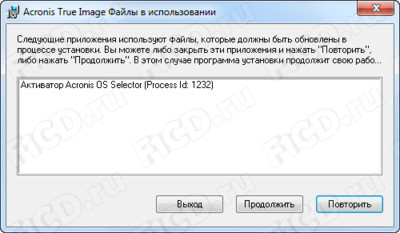

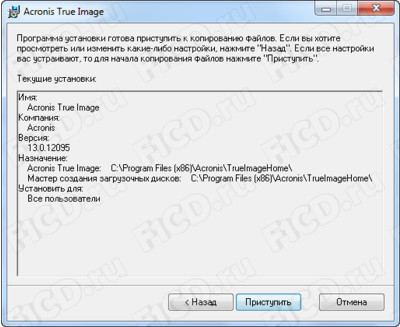

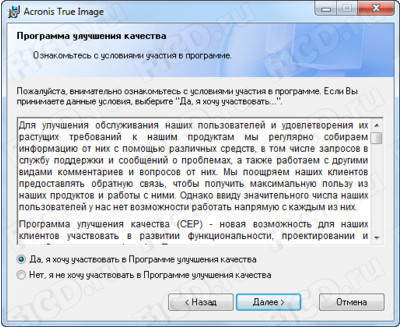

В комплект поставки входит Acronis TrueImage Personal, что позволяет положить еще один зачетный балл в копилку Thecus N4100Evo.

Дизайн Thecus N4100Evo #

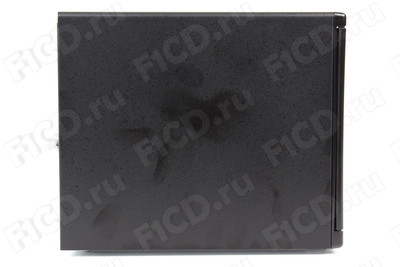

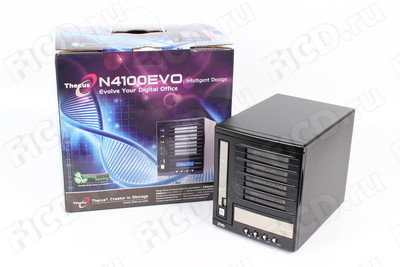

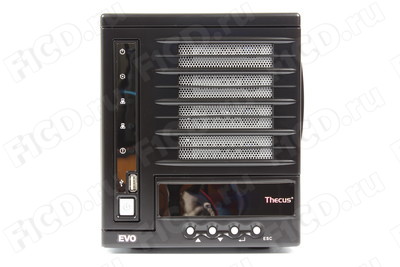

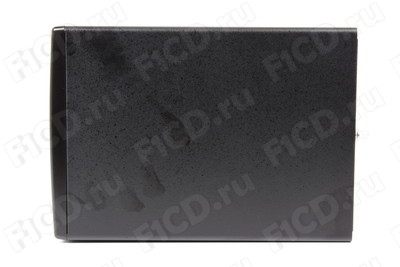

NAS-сервер представляет собой этакий металлический куб. Внешне устройство смотрится монолитно и основательно. Интерес представляют только лицевая и оборотная сторона корпуса. Остановимся на них подробнее.

Внешний вид Thecus N4100Evo

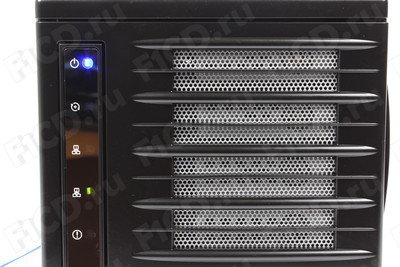

На лицевой панели можно увидеть основные органы управления и индикации. Светодиоды выполняют следующие функции (сверху вниз):

  • Индикатор питания.
  • Индикатор активности.
  • Индикатор работы WAN.
  • Индикатор работы LAN.
  • Индикатор наличия ошибок.

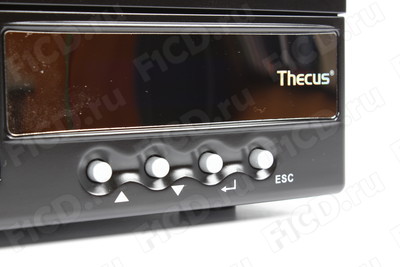

Всего на лицевой стороне Thecus N4100Evo пять кнопок:

  • Кнопка включения.
  • Кнопка "вверх".
  • Кнопка "вниз".
  • Кнопка подтверждения действия (Enter).
  • Кнопка отмены действия (Esc).

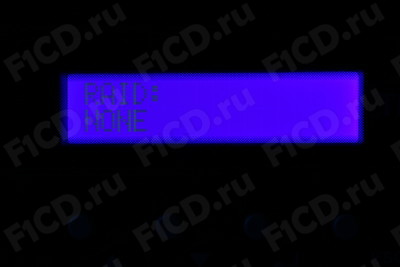

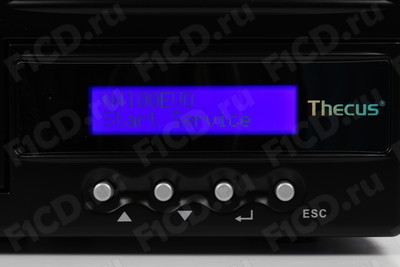

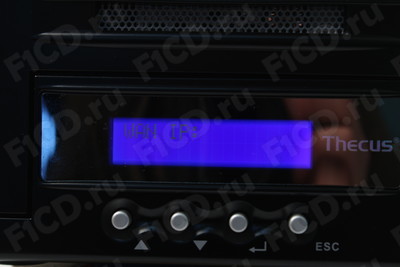

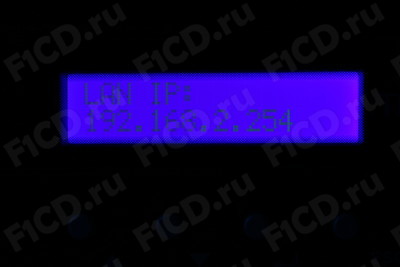

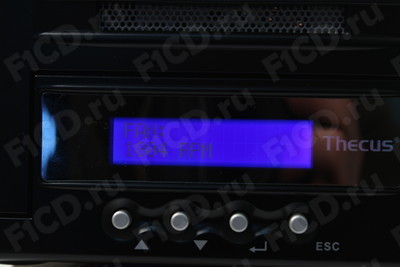

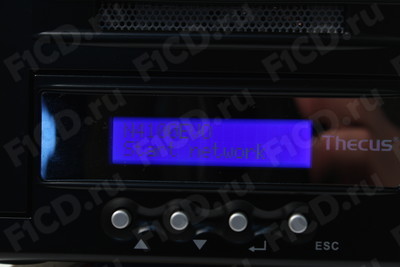

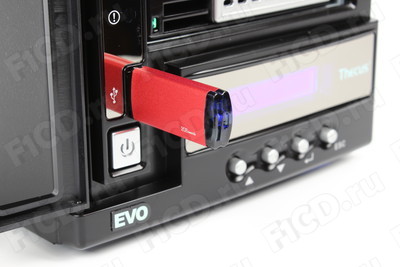

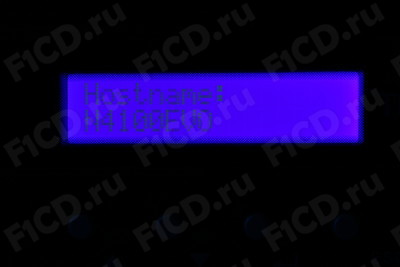

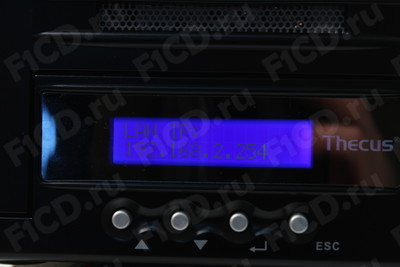

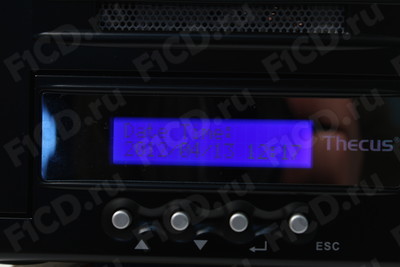

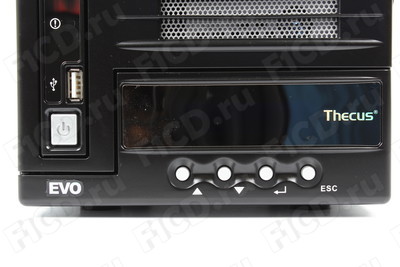

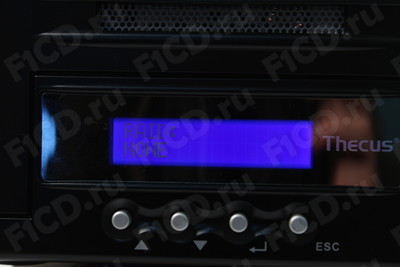

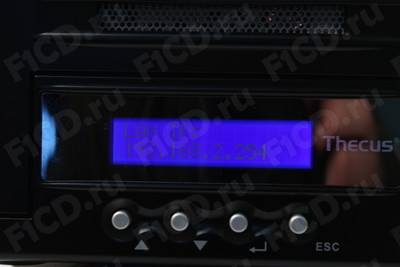

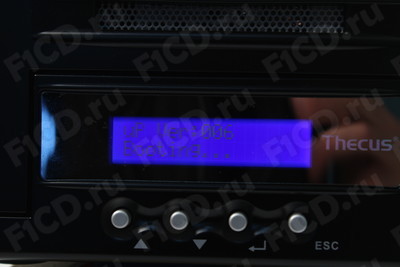

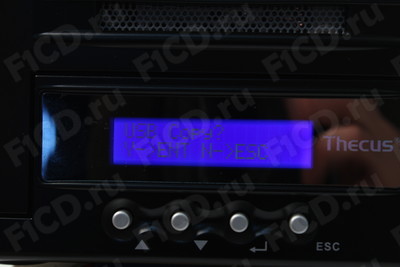

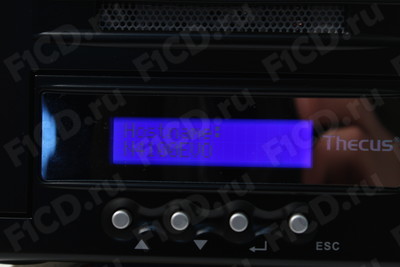

Около кнопки включения находится порт USB 2.0. Вишенкой на торте служит двухполосный дисплей с возможностью отображения 16 символов в каждой строке.

Лицевая сторона Thecus N4100Evo

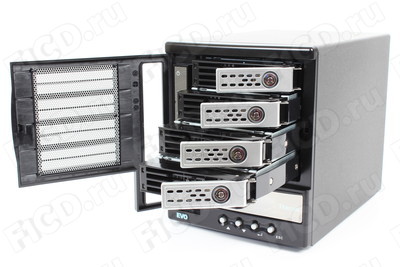

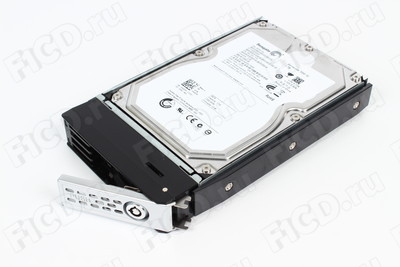

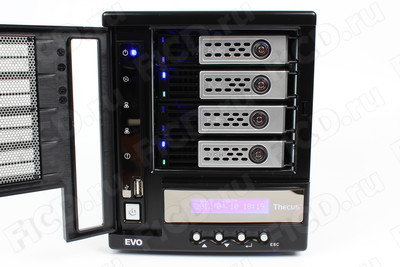

Теперь можно открыть дверцу. Здесь мы видим четыре пары салазок с замком и возможностью горячей замены жестких дисков. Причем можно установить как 3,5-дюймовые диски, так и 2,5 дюймовые, что особенно понравится любителям тихих и холодных систем, а также серверов, нуждающихся в повышенной надежности.

Корзина для жестких дисков

Качество изготовления корзины и салазок довольно высокое, а крепление надежное. Правда, ключи из комплекта поставки универсальные, да и сделать копию такого ключа не составляет труда — он самый простой, так что это скорее защита от любопытных.

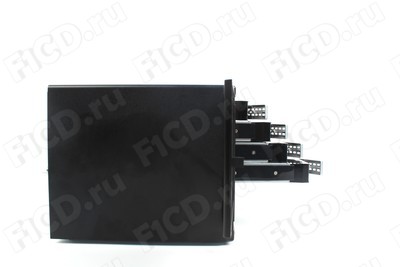

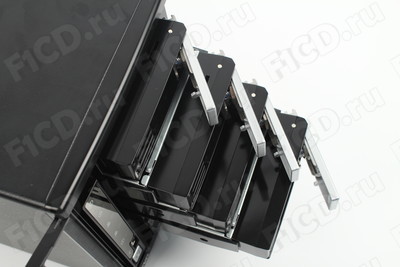

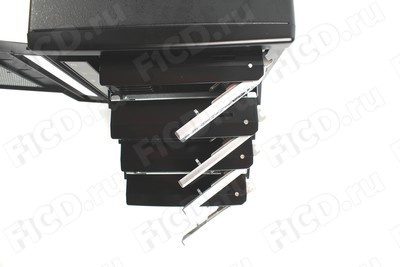

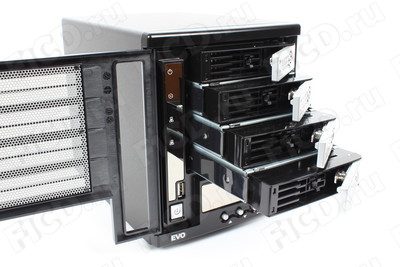

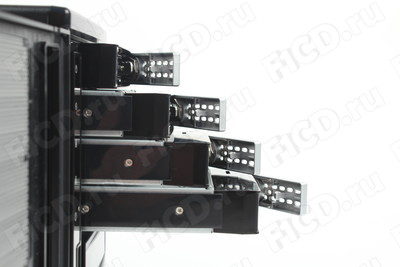

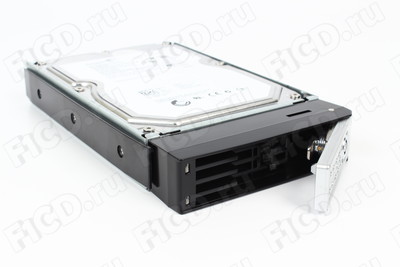

Выдвинутые корзины для жестких дисков

В качестве интерфейса для подключения накопителей используется SerialATA.

Корзина для жестких дисков изнутри

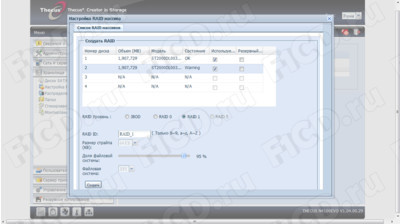

Поддерживаются такие режимы работы с накопителями, как JBOD, RAID 0/1/5 уровней. По умолчанию, для разделов используется файловая система XFS, а для внешних накопителей, подключаемых по USB, поддерживаются все распространенные файловые системы.

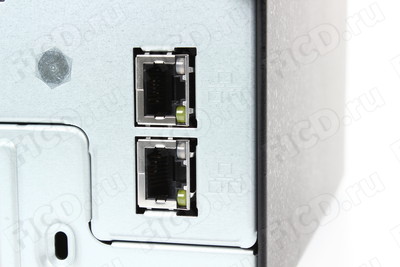

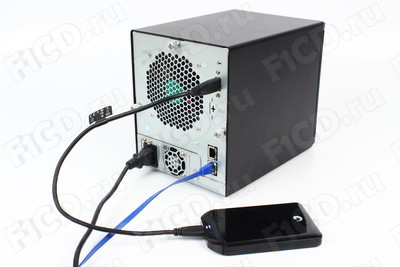

На оборотной стороне Thecus N4100Evo имеются:

  • Два гигабитных LAN-порта, один из которых может работать в режиме WAN.

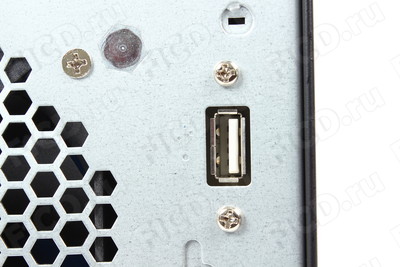

  • USB-порт.
  • Разъем питания.

Thecus N4100Evo может выступать в качестве принт-сервера, что особенно будет полезно в домашних условиях или в малом офисе, где универсальность очень важна.

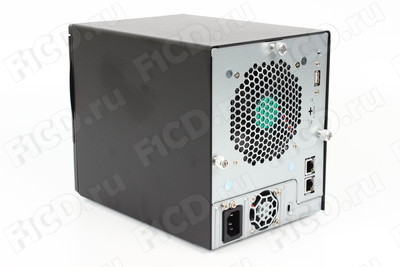

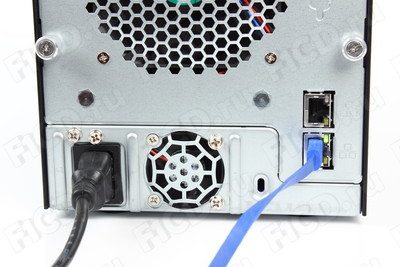

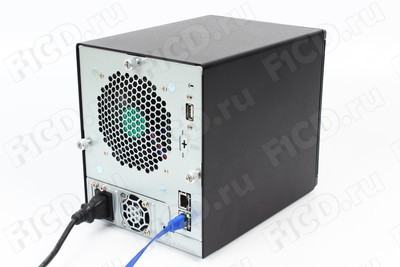

Задняя сторона Thecus N4100Evo

Изучив сервер снаружи, мы его разобрали, благо, эта процедура довольно несложная. Металл каркаса очень качественный и просто так погнуть или сломать его будет проблематично, поэтому можно сказать, что ваши накопители имеют неплохую защиту.

Каркас Thecus N4100Evo

Несколько огорчает наличие электролитических конденсаторов, поскольку они не такие надежные, как твердотельные. Процессор охлаждается небольшим алюминиевым радиатором, которого с лихвой хватает для охлаждения не очень прожорливого чипа.

Внутреннее устройство Thecus N4100EVO

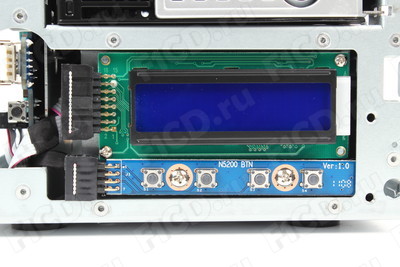

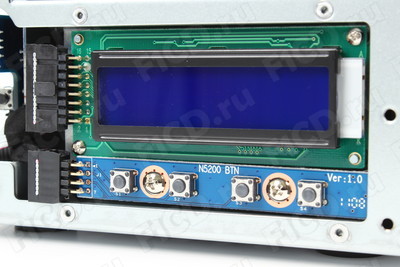

Микроконтроллер Microchip PIC16F877A отвечает за управление и индикацию на дисплее.

Микроконтроллер Microchip PIC16F877A

В чипе флеш-памяти M29EWH M1220284 хранится микропрошивка.

Чип флеш-памяти M29EWH M1220284

А оперативная память набрана двумя чипами памяти Hynix H5PS1G63EFA S6C 124V.

Два чипа памяти Hynix H5PS1G63EFA S6C 124V

Тестирование Thecus N4100Evo #

Данный NAS-сервер базируется на новом двухъядерном SoC-чипе Cavium CNS3420, который работает на относительно невысокой частоте в 600 МГц. Чтобы разгрузить процессор, в Thecus N4100Evo используется технология XOR Engine. Объем оперативной памяти стандарта DDR2 составляет 256 Мбайт, чего вполне достаточно для нормальной работы всех функций сервера.

Аппаратные характеристики
Процессор Cavium CNS3420 SoC Dual Core, 600 МГц
Системная память 256 Мбайт DDR2
Интерфейс LAN RJ-45x2: 10/100/1000 BASE-TX Auto MDI/MDI-X
Интерфейс USB 2 host-порта USB 2.0 (1 на задней панели, 1 на передней панели)
ЖК-индикатор Питание (голубой)
Система занята (оранжевый)
HDD1 Power, активность/сбой (голубой, желтый/красный)
HDD2 Power, активность/сбой (голубой, желтый/красный)
HDD3 Power, активность/сбой (голубой, желтый/красный)
HDD4 Power, активность/сбой (голубой, желтый)
WAN/LAN1 (активность: зеленый)
LAN2: активность (зеленый)
Сбой системы (красный)
ЖК-дисплей Дисплей (2х16 букв) с 4 кнопками
Дисковый интерфейс 4 жестких диска с интерфейсом SATA (внутренних)
Питание Внутренний блок питания с входным напряжением 150 В
Контроль температуры Датчик температуры на жестких дисках
Контроль температуры системы
Кнопки Кнопка питания (находится спереди, контролируется из интерфейса пользователя)
Условия эксплуатации Температура: 5-40 °C
Влажность: 0-80 % (без конденсации)
Корпус Металлический
Размер (высота/ширина/длина) 226x165x192 (мм)
2. Программные Функции
RAID
Режимы RAID RAID 0, 1, 5 и JBOD
Автоматическое перестроение Поддерживается
Горячая замена Поддерживается
Диск
Управление питанием Доступна функция остановки вращения при неактивности диска
Сканирование на поврежденные блоки Поддерживается
SMART Info Поддерживается
Перемещение Поддержка перемещения в другие сетевые хранилища N4100EVO
Сеть
Конфигурация Фиксированный IP-адрес, динамический IP-адрес
Режим общего IP-адреса Включается и отключается
Транспортные протоколы TCP/IP/Appletalk
Файловые протоколы SMB/CIFS, HTTP/HTTPS, FTP, NFS, AFP
Доступ к данным
Поддержка клиентских ОС Windows 2000/XP/2003/Vista/7
UNIX/Linux
Mac OS 9/X
FTP Встроенный FTP-сервер с управлением пропускной способностью
Secure FTP Встроенный Secure FTP-сервер с управлением пропускной способностью
Сервер TFTP Пользователи могут загружать и отправлять файлы через TFTP-клиенты
Диспетчер загрузок HTTP/FTP/BT/eMule (через DLM модуль)
NZB (через NZB модуль)
Сервер печати (IPP) Поддержка USB-принтеров
Поддержка различных IPP-принтеров
Возможно управление очередью печати (просмотр списка и удаление заданий) со стороны клиента через веб-интерфейс
Резервное копирование данных
Клиентские программы инкрементного копирования Acronis True image (OEM-версия)
Клиентские программы аварийного восстановления Acronis True image (OEM-версия)
USB Copy Копирует данные с устройства USB на NAS (через модуль копирования USB)
Резервное копирование данных NAS на внешний USB драйв Поддерживается (через модуль резервного копирования USB)
Двунаправленное копирование по интерфейсу USB Поддерживается (через модуль копирования USB)
Клиентская программа резервного копирования Утилита резервного копирования от Thecus (Windows/Mac OS X)
Резервное копирование Rsync Rsync для репликации данных между двумя системами (через модуль Rsync)
Mac OS X Time Machine Поддерживается
Доступ на блочном уровне
iSCSI Поддержка инициаторов Microsoft/Mac OS X/Linux
Управление питанием
Включение и выключение по расписанию Поддерживается
Управление емкостью
Файловая система XFS
Поддержка мультимедиа
Сервер iTunes Поддерживаются AAC, MP3 с ID3-тегами, WAV
Сервер веб-фотоальбомов (через модуль) Поддерживаются GIF, JPG (JPEG), BMP, PNG
Поддерживается отображение данных EXIF
Поддерживается показ слайдов
Мультимедийный сервер Поддержка протокола uPnP для потоковой передачи видео и аудио (через модуль Twonkymedia)
Простое наблюдение   Поддерживается до 2 IP камер (через модуль IP Cam)
Проверка подлинности пользователей
Локальные пользователи Поддерживаются встроенные учетные записи пользователей
Локальные группы Поддерживаются встроенные группы пользователей
Файловая система
Тип Журналируемая файловая система
Емкость 12 Тбайт или выше
Языковая поддержка Поддержка Unicode
Проверка подлинности Права на чтение/запись или запрет чтения/записи для отдельных пользователей или групп
Администрирование
Веб-интерфейс  Серверный веб-интерфейс администрирования с поддержкой следующих языков: английский, китайский (традиционное письмо), китайский (упрощенное письмо), японский, французский, немецкий, итальянский, испанский, русский и польский
Служебные программы Мастер настройки MS Windows
Поддержка Windows 2000/XP/2003/Vista/7
Мастер настройки Mac OS X
Уведомление по эл. почте Отправка системных сообщений по электронной почте системному администратору
Другие
Корзина Поддерживается
Веб-диск Поддерживается
Подключение ISO-образов Поддерживается
Автоматическая установка модулей Модульный сервер Thecus автоматически предоставляет последние модули и обновления через пользовательский интерфейс

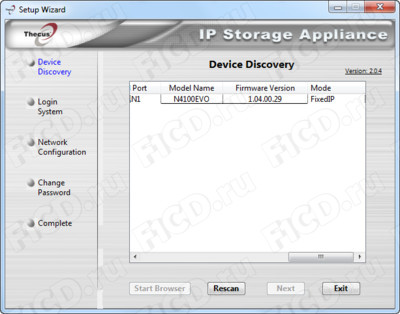

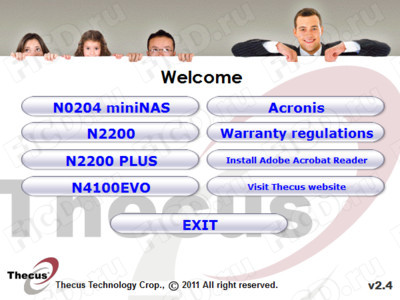

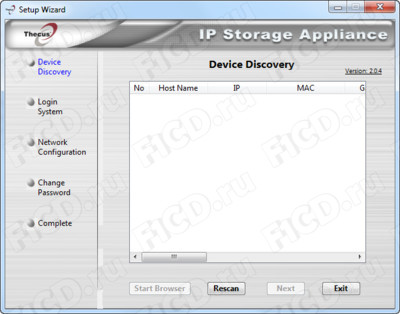

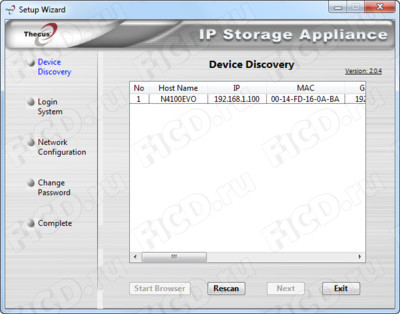

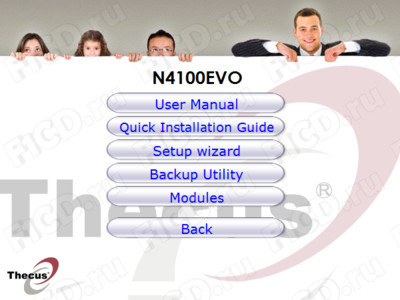

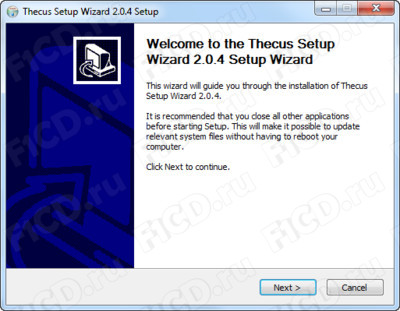

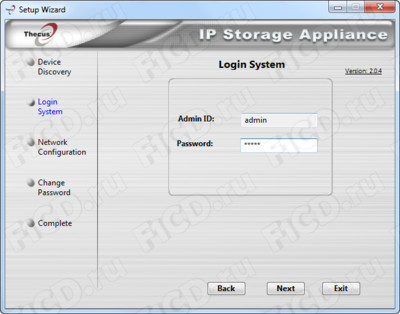

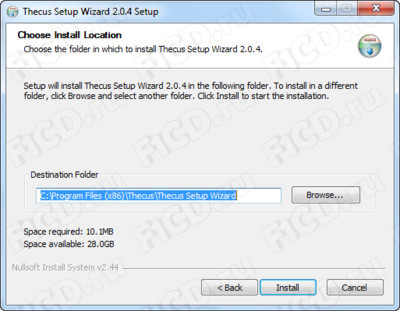

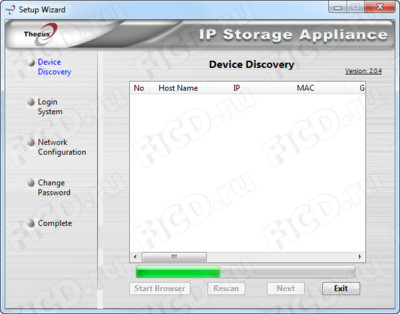

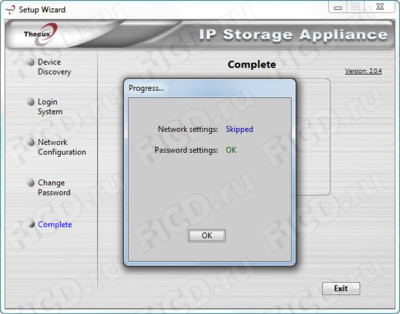

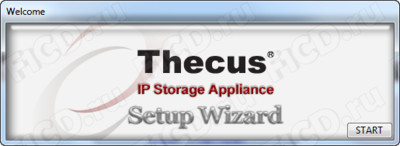

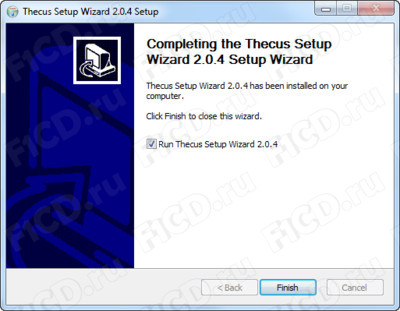

Первоначальная настройка производится через фирменную утилиту Thecus Setup Wizard. Здесь мы можем выбрать искомый NAS-сервер (их может быть и несколько), изменить его IP-адрес и способ его получения, а также сменить пароль к учетной записи.

Фирменная утилита Thecus Setup Wizard

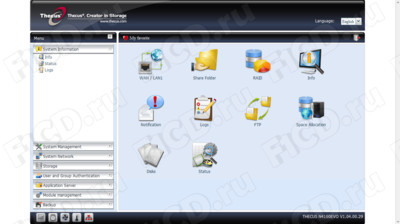

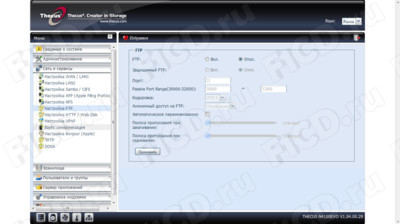

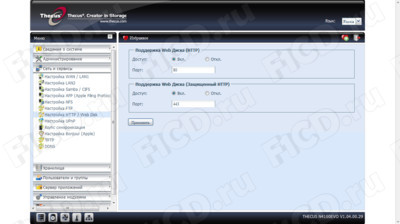

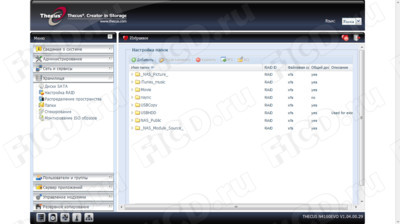

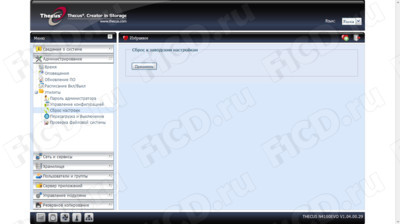

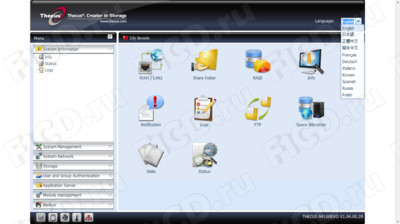

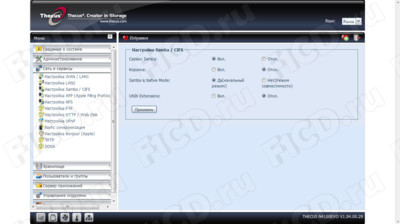

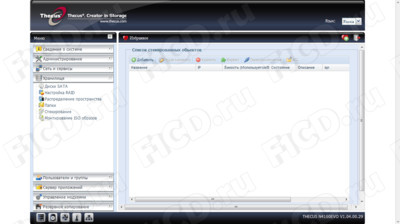

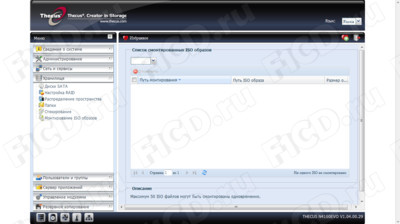

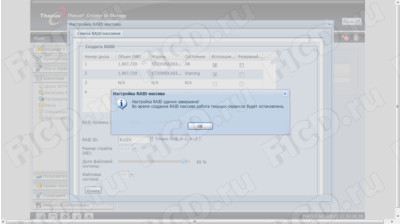

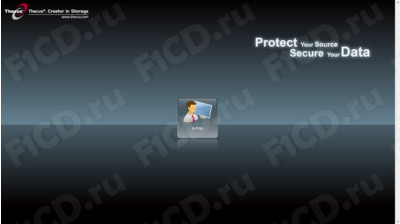

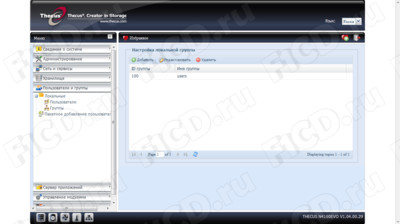

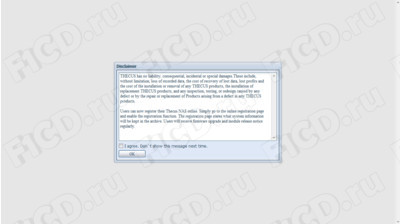

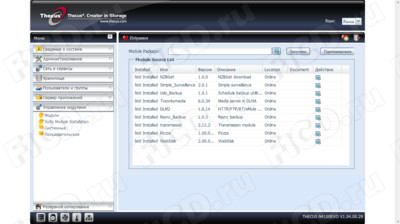

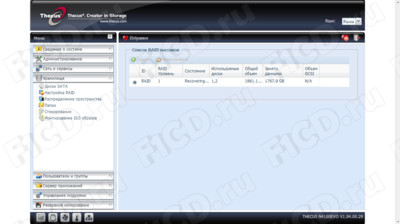

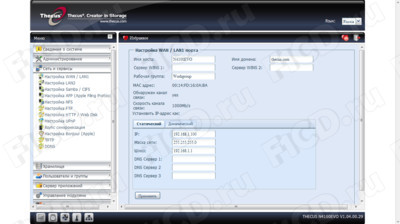

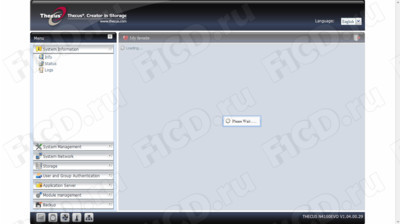

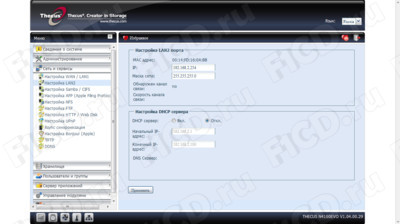

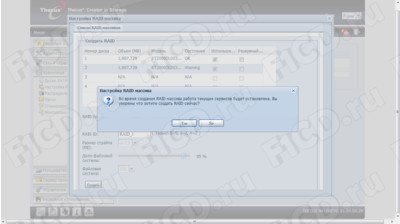

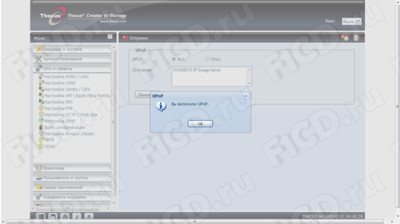

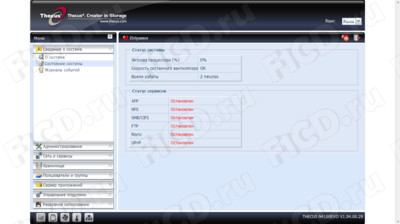

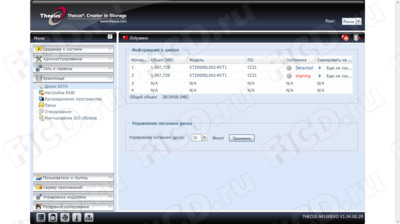

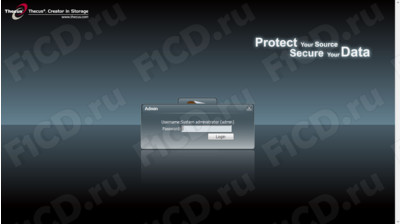

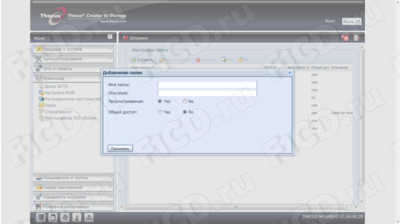

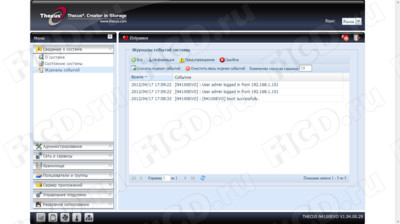

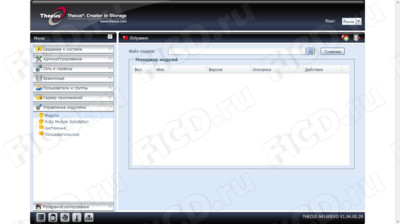

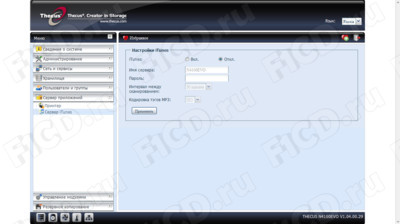

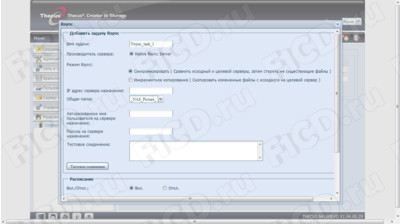

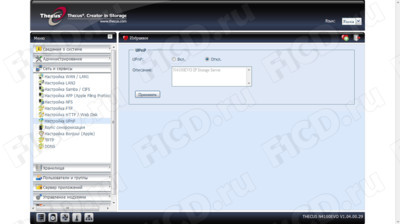

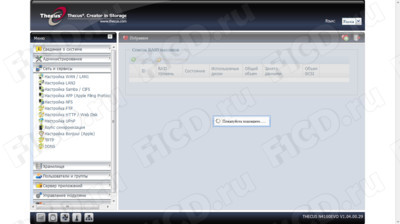

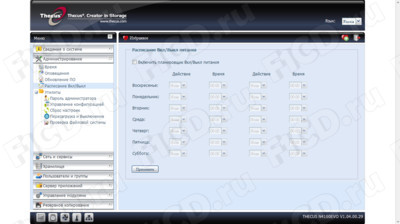

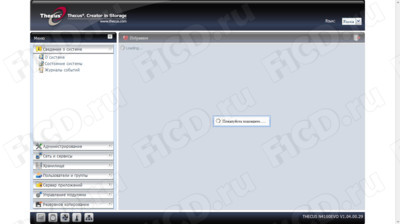

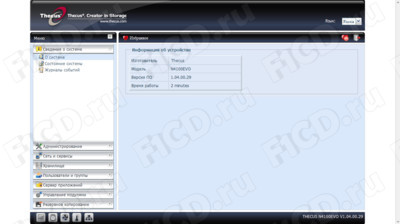

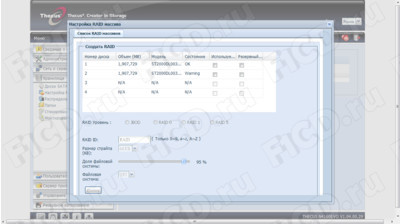

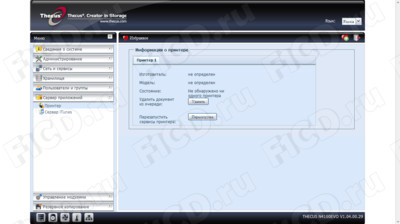

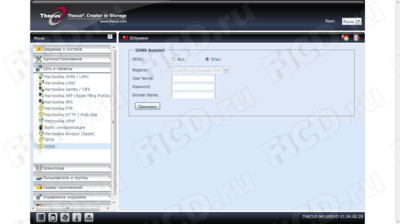

Дальнейшая настройка производится в браузере. Поддержка русского языка выполнена на достойном уровне, и конфигурирование Thecus N4100Evo не займет много времени даже у не очень опытного пользователя. Передвижение по меню и применение настроек происходит с некоторыми паузами, но сильного дискомфорта этот факт не вызывает. В целом, интерфейс аналогичен другим продуктам Thecus, причем и довольно дорогим профессиональным сериям, поэтому особенно заострять на нем внимание мы не будем.

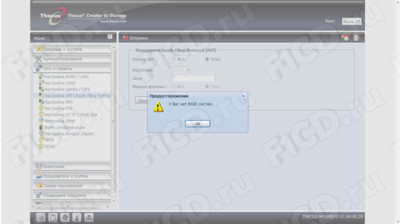

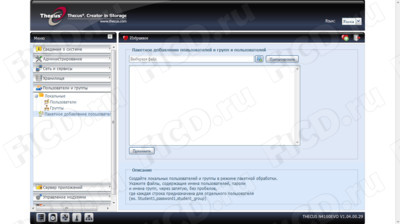

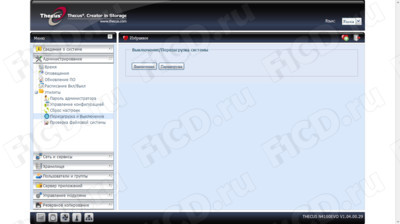

Веб-интерфейс Thecus N4100Evo

Во время тестирования скорость копирования на NAS-сервер не превышала 25 Мбайт/с.

Показатели ATTO Disk Benchmark

Эти довольно скромные показатели подтверждает ряд тестов. Скорость копирования с Thecus N4100Evo достигала 41,5 Мбайт/с.

Скорость копирования с Thecus N4100Evo

Несколько огорчила нас работа с небольшими файлами, что особенно скажется при использовании баз данных, в том числе и .

Показатели CrystalDiskMark

Стоит отметить тот факт, что использовались жесткие диски Seagate ST2000DL003-9VT1 емкостью по 2 Тбайта каждый. Для тестирования был выбран режим RAID 1 (Mirror), поэтому при работе в JBOD, RAID 0/5 будут более высокие показатели.

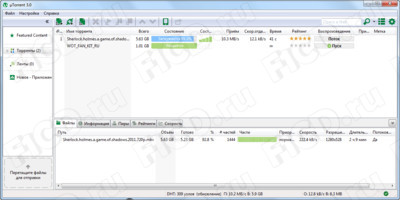

В некоторых случаях при работе в пиринговых сетях мы получали сообщение о перегрузке дискового массива, хотя периодически скорость упиралась в ограничение нашего интернет-канала.

Сообщение о перегруженности диска

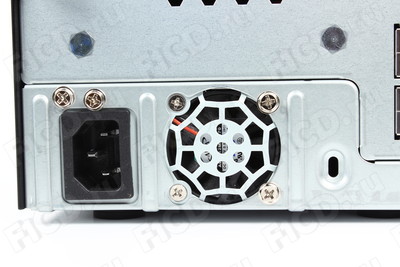

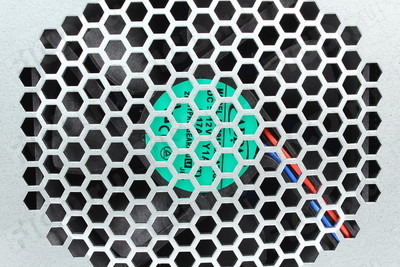

Вентилятор системы охлаждения оказался довольно тихим, но решетка на задней панели создавала ощутимые завихрения воздушного потока, сопровождаемые повышенным шумом, поэтому хочется убрать Thecus N4100Evo куда-нибудь на дальнюю полку, где ему, собственно говоря, и место, учитывая идеологию "настроить один раз и забыть". При подключении четырех жестких дисков Thecus N4100Evo потреблял 30.5 Вт, что является неплохим результатом.

Thecus N4100Evo: Вывод #

При своей цене в 13-14 тысяч рублей на момент тестирования, Thecus N4100Evo является одним из самых доступных четырехдисковых NAS-серверов. Модель не ставит рекордов по скорости передачи данных, однако основные козыри устройства — удобный интерфейс, отличный надежный корпус, возможность горячей замены жестких дисков и перестройки RAID-массива, качественное ПО в комплекте поставки, а также высокая стабильность. К минусам можно отнести невысокую скорость работы, особенно с небольшими файлами, а также повышенный уровень шума.

Thecus N4100Evo станет отличным решением для малого офиса или домашнего пользователя, который будет использовать NAS-сервер в качестве хранилища, в том числе резервных копий, и для работы с различными сервисами, такими как torrent-клиент, UPnP и другие.

Плюсы Thecus N4100Evo: #

  • Высокая стабильность работы.
  • Качественное ПО в комплекте поставки.
  • Удобный и интуитивно понятный интерфейс.
  • Возможность горячей замены жестких дисков и ребилда RAID-массива.

Минусы Thecus N4100Evo: #

  • Невысокая скорость работы, особенно с небольшими файлами.
  • Повышенный уровень шума.

Фотогалерея Thecus N4100Evo #

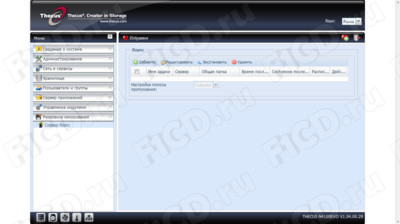

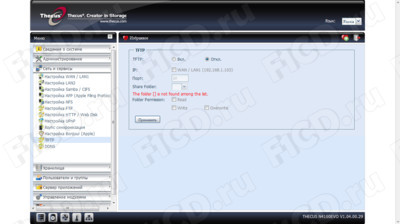

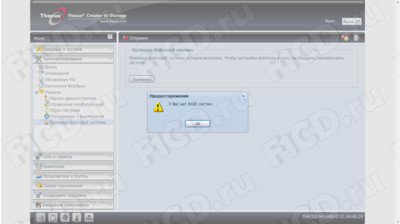

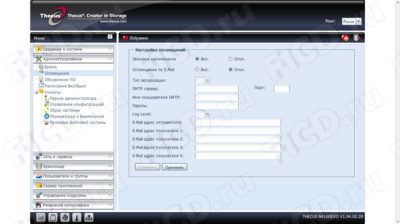

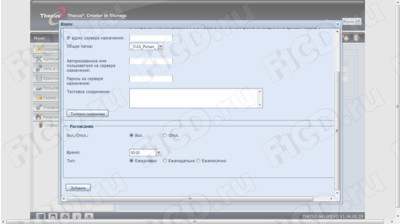

Галерея интерфейса Thecus N4100Evo #
