Обзор NAS-сервера Thecus N8800+: 10-гигабитное дежавю

16 ноября 2011, Попов Дмитрий 0
NAS Thecus N8800+ показался нам старым знакомым. Как-то на тестах побывал его родственник – Thecus N8200XXX. Если внешне устройства выглядят родными братьями и отличаются лишь двумя гаечками на обратной стороне передней панели, то "в душе" они не так похожи. Несмотря на общую для устройств задачу – хранение данных – Thecus называет N8200XXX хранилищем, а N8800+ системой хранения. Причем быстродействующей системой, поддерживающей сетевые карты 10Gb Ethernet. Как отразятся на производительности Thecus N8800+ его "родовые признаки" и отличия?

Видеообзор Thecus N8800+ #

Комплект поставки Thecus N8800+ #

Упаковочная картонная коробка не так велика, как была у еще одного "родственника", NAS Thecus N16000. И это понятно: теперь мы имеем дело с гораздо более скромным объемом: корпус Thecus N8800+ вмещает только восемь жестких дисков, в два раза меньше, чем у Thecus N16000.

Упаковка Thecus N8800+

Да, количество корзин для дисков меньше, но тип корзин тот же. И поддержка карт 10Gb Ethernet (возможная благодаря слоту PCI-E 8x) так же роднит Thecus N8800+ с Thecus N16000. А вот "сердце" у этой системы хранения особенное: это не Intel Atom (как у Thecus N8200XXX), и не Intel Xeon (как у Thecus N16000). Это Intel Celeron-M.

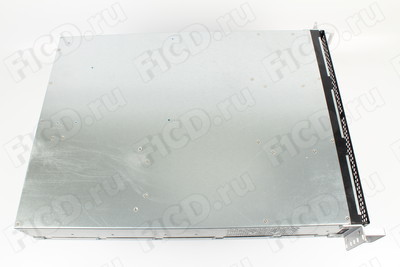

NAS-сервер Thecus N8800+

Комплект поставки сервера такой:

  • NAS Thecus N8800+.

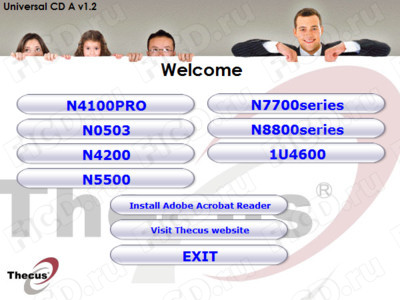

  • Установочный CD с программным обеспечением.
  • Установочный CD с Acronis True Image (OEM).

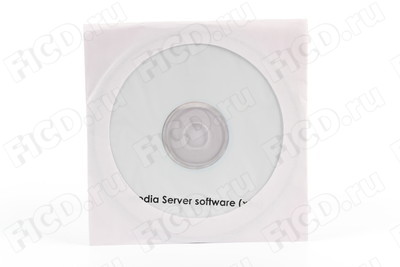

  • Установочный CD с Media Server Software.
  • Кабель питания (2 шт.).

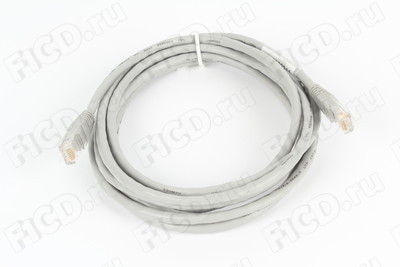

  • Кабель LAN.
  • Крепеж для HDD.
  • Гарантийный талон.
  • Краткое руководство по установке.
Комплект поставки Thecus N8800+

Подробнее о комплектации — в нашем видеообзоре:

Thecus N8800+: вид изнутри #

В этот раз мы тоже нашли кое-что интересное внутри. Но не звук, а свет. А с точки зрения звука все оказалось в пределах нормы. Вентиляторы системы охлаждения и вентиляторы блока питания Thecus N8800+ вели себя гораздо "приличнее", чем на Thecus N16000: предназначенный для монтажа в стойку Thecus N8800+ оказался тише на целых 12 дБ. И это неудивительно.

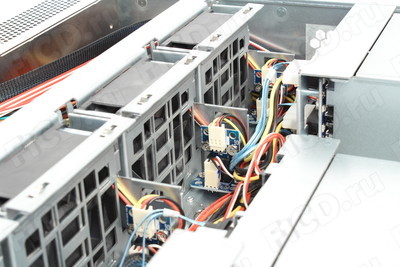

В системе охлаждения NAS Thecus N8800+, конструктивно схожей с системой Thecus N16000, используются менее мощные вентиляторы — их мощность почти в три раза ниже, соответственно они и менее шумные. Блок питания N8800+ менее мощный, меньше шумит: 350 Вт на четыре вентилятора против 800 Вт на два вентилятора. Поэтому шум, издаваемый системой хранения Thecus N8800+ в конфигурации с шестью дисками, составил всего 54 дБ. По существующим нормативам, такое устройство может быть размещено даже в офисном помещении.

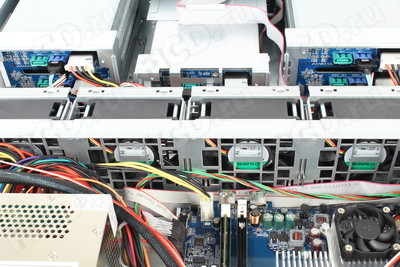

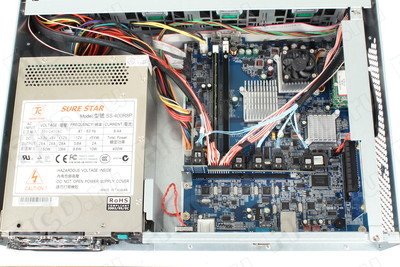

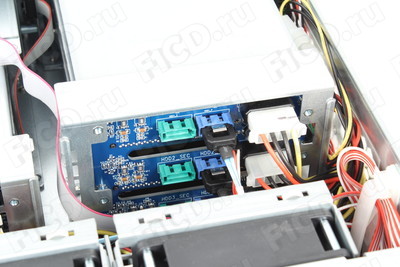

Внутренности Thecus N8800+

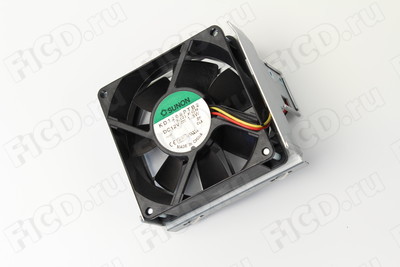

Вентилятор Thecus N8800+

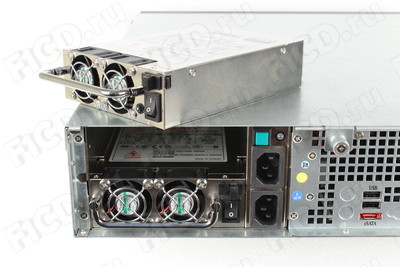

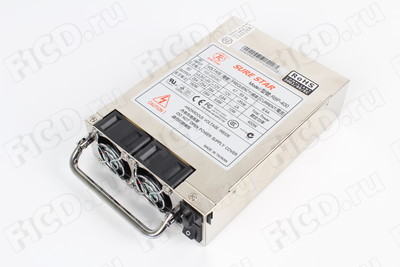

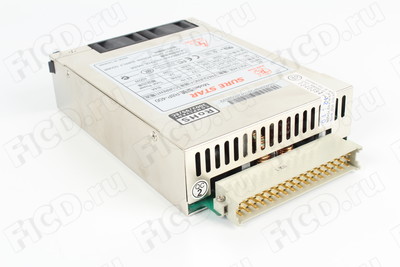

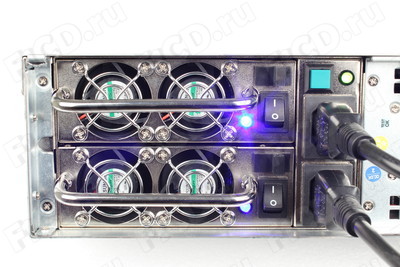

В блоке питания Thecus N8800+ четыре вентилятора

Так что же такое светящееся мы обнаружили внутри корпуса Thecus N8800+? Это целый ряд крупных светодиодов, установленных вдоль края материнской платы и выглядящих так, как обычно выглядят LED, предназначенные для исполнения роли индикаторов на внешней стороне корпуса устройств.

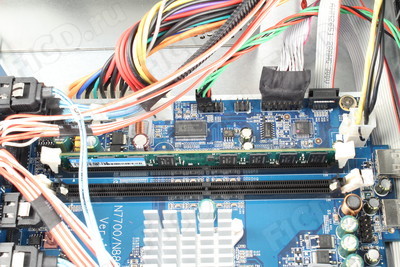

Внутренности Thecus N8800+

Разгадка расположена на этой же материнской плате: посмотрите, как пишет производитель наименование этой платы — "N7700/N8800". Эта плата — универсальная, и используется при создании сразу двух серий устройств хранения. Устройства серии Thecus N7700 имеют корпус компактных размеров типа minitower (тогда светодиоды на плате играют роль индикаторов), а NAS-сервер Thecus N8800+ имеет корпус 2U, предназначенный для монтажа в стойку.

Для индикации в нем используется LCM-дисплей с зеленой подсветкой, светодиоды корзин HDD и другие индикаторы на передней и задней панелях. Вот так линейка светодиодов на материнской плате оказалась в глубине корпуса высотой 2U и дублирует показания некоторых внешних индикаторов. На этой же стороне платы — два порта USB 2.0.

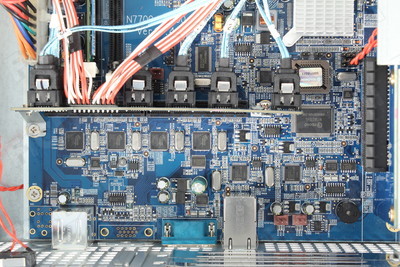

Внутренности Thecus N8800+

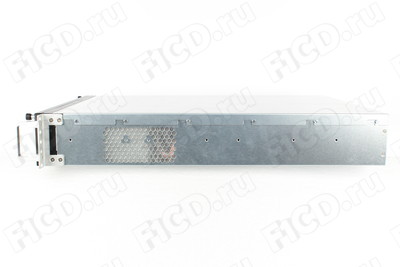

Внешний вид Thecus N8800+ #

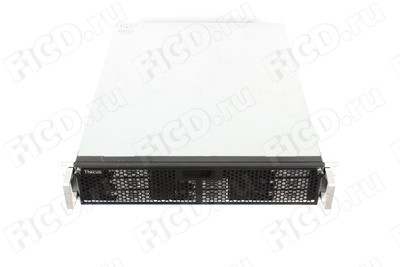

Черный и светлый алюминий, сетчатая панель, LCM-дисплей, живые огоньки LED-индикаторов HDD, блестящий логотип Thecus — лицевая панель NAS выглядит современно и технически достойно.

Передняя панель Thecus N8800+ снабжена удобными ручками
Передняя панель Thecus N8800+
Информационный дисплей Thecus N8800+
Индикаторы Thecus N8800+
Индикаторы хорошо видны сквозь ячеистую решетку

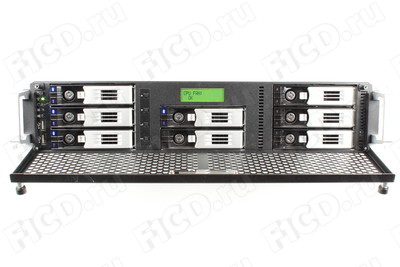

Передняя панель Thecus N8800+ в откинутом состоянии

LCM-дисплей у NAS Thecus N8800+ не так красив, как OLED-дисплей у Thecus N16000, но свою информационную функцию он выполняет. Четыре кнопки слева от дисплея позволяют управлять процессом введения и выведения данных.

Информационный дисплей и индикаторы Thecus N8800+

Помимо двух портов USB 2.0, расположенных слева, на передней панели расположена кнопка включения/выключения питания, индикатор работы системы, кнопка reset, индикатор работы системы охлаждения, кнопка отключения звука при системном оповещении.

Кнопки и порты на передней панели Thecus N8800+

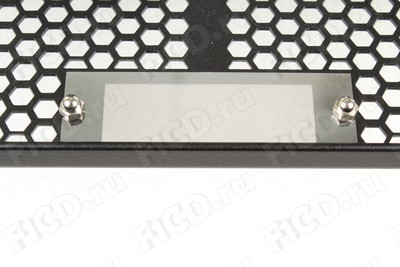

Лицевую сетчатую панель можно закрепить в закрытом положении с помощью двух винтов с накатными головками. При этом благодаря специальному окну сохраняется обзор LCM-дисплея, а через шестигранную перфорацию лицевой панели будут видны и другие индикаторы.

Лицевая панель Thecus N8800+ в откинутом состоянии
Информационный дисплей виден даже при закрытой лицевой панели Thecus N8800+

Корзины для жестких дисков взаимозаменяемы для большинства моделей сетевых хранилищ Thecus. Это чрезвычайно удобно и означает возможность перемещения носителей между хранилищами, при необходимости, без дополнительных манипуляций. Жесткие диски крепятся в корзинах винтами, в корпусе диск надежно защелкивается и может быть дополнительно закрыт на ключ. В комплект поставки Thecus N8800+ вложили необходимое количество винтов и ключей для монтажа HDD и их последующего обслуживания.

Жесткие диски Thecus N8800+

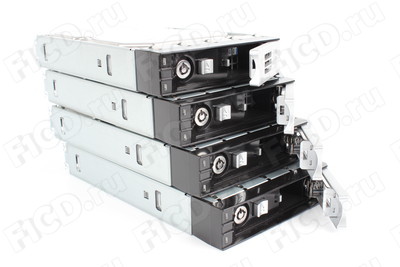

Корзины для жестких дисков Thecus N8800+
Установка корзин для жестких дисков в Thecus N8800+
Жесткие диски закрепляются в корзинах Thecus N8800+ ключами
Ключи и винты для монтажа жестких дисков в Thecus N8800+

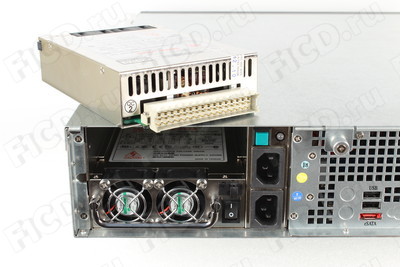

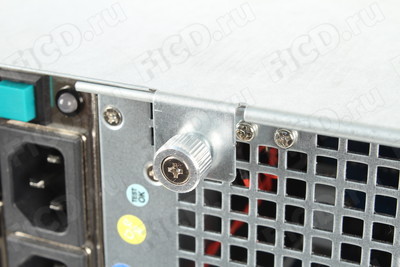

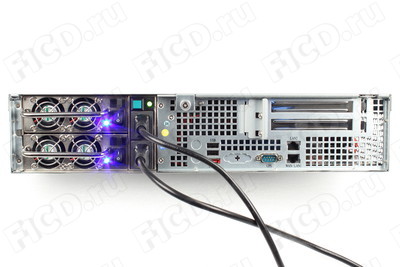

Задняя панель Thecus N8800+, помимо двух портов USB 2.0, двух портов LAN 1000 и порта RS-232 для управления источником бесперебойного питания, содержит также разъем интерфейса eSATA для подключения внешнего диска. Таким образом можно значительно расширить объем хранения. Есть и другие способы — например, стекирование позволяет объединить в стек до пяти устройств Thecus N8800+ через мастер-систему и использовать их как общий информационный массив.

Задняя панель Thecus N8800+
Порты на задней панели Thecus N8800+

Характеристики Thecus N8800+ #

Спецификация устройства
Процессор Intel Celeron-M Technology
Дисковые интерфейсы 8 х SATA для внутренних дисков, 1 х eSATA для внешнего диска
Системная память 2 Гбайт DDR2 SDRAM
LAN интерфейс (PCI-e) RJ-45x2: 10/100/1000 BASE-TX Auto MDI/MDI-X
Поддержка WOL
USB интерфейс (хост) USB 2.0 типа А x 4 (2 на передней панели, 2 на задней панели)
LCM-панель Отображение системного статуса и информации
LED-индикация Питание (желтый)
Системное оповещение: резервное питание или сбой вентиляции системы (красный)
Активность/сбой HDD 1-8 (зеленый/красный)
Слот PCIe x 8 1
Источник питания Резервный ИП 400 Вт
Контроль температуры/вентиляции Термодатчик температуры процессора
Вентиляция системы 4 вентилятора с поддержкой горячей замены
Кнопки Кнопка выключения питания (на передней панели, выключение питания управляется ПО)
Кнопки LCM-дисплея (ENT, ESC, UP, DOWN)
Кнопка сброса системы
Кнопка отключения звука при системном оповещении
RS232 1 (для ИБП)
Рабочая среда Температура: 5°C — 40°C
Относительная влажность: 0 ~ 80 % (без образования конденсата)
Габариты Для установки в стойку, 2U
Спецификация программного обеспечения
RAID
Режимы RAID RAID 0, 1, 5, 6, 10, JBOD
Автоматическое восстановление Поддерживается
Горячая замена Поддерживается
Горячее резервирование Поддерживается
Информация SMART Поддерживается
Тестирование SMART Поддерживается
Онлайновая миграция Поддерживается
Онлайновое расширение Поддерживается
Шифрование томов 256-разрядное по стандарту AES
Диски
Управление питанием Замедление вращения дисков при простое
Сканирование плохих блоков Поддерживается
Перенос дисков Поддержка перемещения дисков на другие устройства Thecus N8800+
Сеть
Конфигурация Фиксированный и динамический IP-адреса
Режим общего IP-адреса Вкл./Выкл.
Транспортные протоколы TCP/IP/Appletalk
Файловые протоколы CIFS/SMB, HTTP/HTTPS, FTP,NFS v3, AFP
Агрегация каналов 802.3ad, балансировка нагрузки и переключение при сбое, Balance-XOR, Balance-TLB, Balance-ALB
Карта 10GbE Поддерживается
Доступ к данным
Поддерживаемые клиенты Windows 2000/XP/2003/Vista/7
Linux/Unix
Mac OS 9/X
Веб-диск Доступ через веб-интерфейс
FTP Встроенный FTP-сервер с управляемой полосой пропускания
Защищенный FTP Встроенный защищенный FTP-сервер с управляемой полосой пропускания
Менеджер скачивания (модуль) HTTP/FTP/BT/eMule
Принт-сервер (IPP) Поддержка USB-принтеров
Поддержка различных IPP-принтеров
Управление задачами печати (Список/Удаление) через веб-интерфейс
Резервное копирование данных
Клиентское ПО резервного копирования Acronis True image (OEM-версия)
Клиентское ПО восстановления системы при сбое Acronis True image (OEM-версия)
Удаленная репликация NAS Через собственный модуль Thecus Nsync
USB-копирование на N8800+ Через LCM-панель
Двунаправленное USB-копирование (модуль) Поддерживается
Доступ на уровне блоков
Целевой раздел iSCSI Поддержка инициаторов Microsoft/Mac/Linux
Инициатор iSCSI Для стекирования с N0503/1U4500/1U4600/N5200/N5500/серия N7700 и серия N8800
Динамическое выделение емкости по iSCSI До 16 Тбайт виртуальной емкости
Управление питанием
Включение/выключение по расписанию Поддерживается
Управление томами
Множественный RAID Поддерживается
Выбор файловой системы Ext3/XFS/Ext4/ZFS
Поддержка мультимедиа
Сервер iTunes Поддерживаемые файловые форматы: AAC, MP3 c тегами ID3, WAV
Фотосервер Поддерживаемые файловые форматы: GIF, JPG (JPEG), BMP, PNG
Поддержка EXIF-информации
Поддержка слайд-шоу
Медиасервер Поддержка потоковой передачи аудио/видео по протоколу uPnP
Идентификация пользователей
Локальные пользователи Встроенные учетные записи пользователей
Локальные группы Встроенные группы пользователей
Windows NT/ADS Поддерживается
Файловая система
Тип Журналируемая файловая система
Емкость 16 Тбайт (XFS, ZFS)/8 Тбайт (Ext3) на том
Поддержка языков Поддержка Unicode
Авторизация (списки управления доступом) Доступ для чтения, записи или отказ в доступе к общим папкам и подпапкам для индивидуальных пользователей или групп пользователей
Администрирование
Многоязычный интерфейс веб-администрирования Поддержка следующих языков: английский, китайский (традиционное и упрощенное письмо), японский, корейский, французский, немецкий, итальянский, испанский, русский, польский и португальский

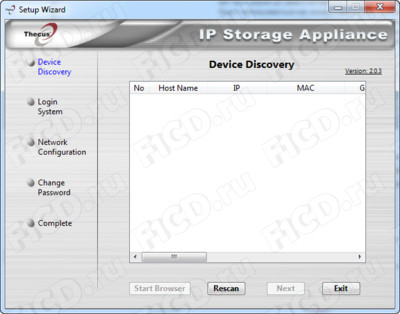

Утилиты Мастер установки для MS Windows (для Windows 2000/XP/2003/Vista/7)
Мастер установки для Mac (только для OSX)
Уведомление по электронной почте Отправка системных сообщений администратору по электронной почте
SNMP-ловушка Перехват системной информации
Прочее
Dual DOM Поддерживается
Веб-диск Поддерживается
Корзина для удаленных объектов Поддерживается
Веб-сервер (модуль) Поддерживается
Монтирование ISO-файлов Поддерживается
Пользовательский модуль Поддерживается
Модуль подключения IP-камер Поддержка до 5 IP-камер
Поддерживаемые веб-браузеры Internet Explorer 7 или выше
Firefox 3 или выше
Safari 4 или выше
Google Chrome 4 или выше

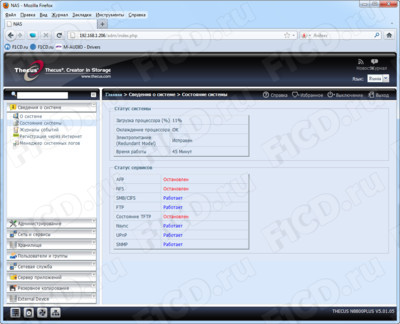

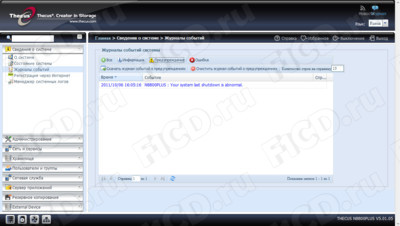

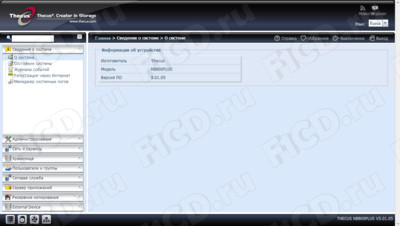

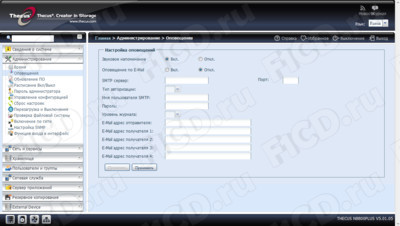

Программное обеспечение Thecus N8800+ #

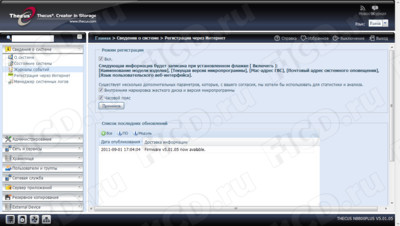

ПО для управления хранилищем мы обновили до версии V5.01.05. Сделать это нам подсказал и здравый смысл (всегда хорошо проверить соответствующий раздел на сайте производителя), и система, которая умеет принимать сообщения о наличии обновлений и индицирует такие сообщения в правом верхнем углу интерфейса значком "Новости". Рядом с ним может светиться красным и значок "Журнал": и в том, и в другом случае высвечивается цифра на красном фоне, обозначающая количество имеющихся сообщений.

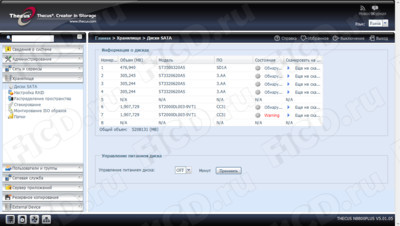

Программное обеспечение Thecus N8800+

Интерфейс мало изменился внешне, его предыдущую версию — V5.01.04 (апгрейд с V5.00.02) — мы тестировали с Thecus N5200XXX, а теперь пришло время обновиться. У Thecus имеется контекстная привязанность встроенной справочной системы, и это хорошо. При переходе в раздел справки "Указатель" возникает окно интерактивного поиска, которое при вводе ключевых слов моментально переформирует список доступных разделов справочной системы, содержащих соответствующую информацию. Если бы еще и на русском языке...

Программное обеспечение Thecus N8800+
Программное обеспечение Thecus N8800+

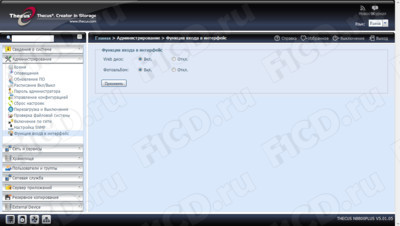

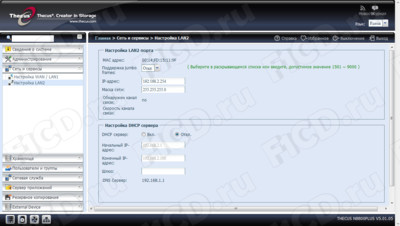

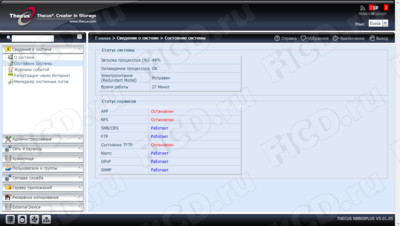

Просматривая уже привычные нам разделы, предназначенные для управления NAS Thecus N8800+, мы с интересом ждали результатов тестов производительности.

Программное обеспечение Thecus N8800+
Программное обеспечение Thecus N8800+
Программное обеспечение Thecus N8800+
Программное обеспечение Thecus N8800+
Программное обеспечение Thecus N8800+
Производительность Thecus N8800+

Работа Thecus N8800+ #

NAS Thecus N8800+ можно называть быстродействующим. При конфигурации RAID0, в зависимости от условий тестирования, можно было получить до 118 Мбайт/с на чтении и до 116 Мбайт/с на записи.

Производительность Thecus N8800+
Производительность Thecus N8800+
Производительность Thecus N8800+
Производительность Thecus N8800+

Но что касается загрузки процессора во время тестов, то она оказалась значительно заметнее, чем у Intel Xeon X3480 (Thecus N16000). Thecus N8800+ использует процессор Intel Celeron M и 2 Гбайт памяти DDR2. Если при чтении загрузка Intel Celeron M составляла 5-8%, то при записи возрастала до 11-29%. Intel Xeon нам удавалось максимально загрузить лишь на 3% во время аналогичных тестов. Но и стоимость той системы была значительно выше.

Программное обеспечение Thecus N8800+
Программное обеспечение Thecus N8800+

Модель Thecus N8200XXX, построенная на базе Intel Atom, демонстрировала сходные показатели сетевой/дисковой производительности. Но используя слот PCI-E 8x, пользователь NAS Thecus N8800+ сможет расширить и без того немаленькую производительность сетевого интерфейса до 10Gb, за счет установки карты 10Gb Ethernet. А Thecus N8200XXX оборудован лишь слотом PCI-E 1x.

Используя механизмы iSCSI, которые имеют понятный интерфейс, и при желании объединяя несколько устройств (до пяти Thecus N8800+) через мастер-устройство в стек, мы можем централизованно управлять в сети быстродействующей системой хранения и совместно ее использовать.

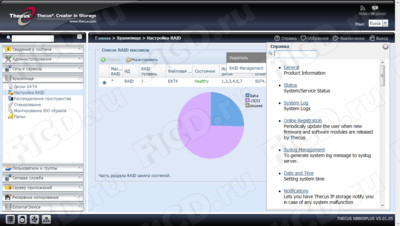

В последней версии прошивки появилась возможность использования файловой системы Ext4, помимо уже существовавших Ext3, XFS и ZFS. Thecus N8800+ имеет и сертификацию VMware Ready. Так же, как и у других продуктов Thecus, функциональность Thecus N8800+ можно расширять, используя дополнительные программные модули, устанавливаемые пользователем самостоятельно и бесплатно. Например, почтовый сервер, торрент-клиент Transmission, и многие другие.

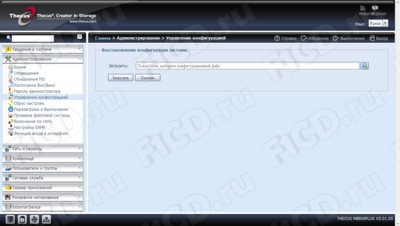

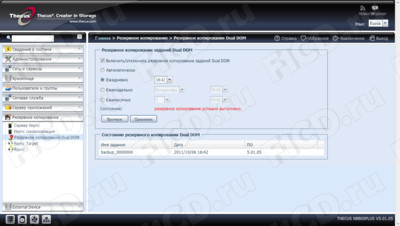

Создание папок, подключение ISO-образов, настройка резервирования системы не вызывает трудностей. Для резервирования клиентской машины в комплект поставки входит OEM дистрибутив с Acronis True Image.

Программное обеспечение Thecus N8800+
Программное обеспечение Thecus N8800+
Программное обеспечение Thecus N8800+
Диск с ПО Acronis True Image

Thecus N8800+: Выводы #

NAS Thecus N8800+ вполне готов к вызовам, которые выдвигает сегодняшнее время: гибкость, готовность к неожиданностям, умение сотрудничать. Стоимость этого устройства не столь значительна, как у некоторых старших моделей Thecus, а производительность весьма высока и есть возможности понятного ее наращивания (объема хранения в том числе). К сожалению, ПО пока так и остается частично русифицированным: не переведена на русский система справки.

Средние цены на NAS Thecus N8800+, на момент тестирования, колеблются в районе 63 000 рублей.

Плюсы Thecus N8800+: #

  • Приличная сетевая/дисковая производительность.
  • Возможность создания хранилища большого объема.
  • Возможность расширения сетевого интерфейса до 10Gb.
  • Возможность расширения функций за счет дополнительных программных модулей.
  • Шумовые характеристики позволяют при желании использовать NAS в офисных помещениях.

Минусы Thecus N8800+: #

  • Система справки не переведена на русский язык.
