Sapphire Radeon HD 7770 Vapor-X OC Edition: обзор и тест видеокарты

18 июня 2012, Скакунов Станислав 0
Представляем вашему вниманию обзор видеокарты Sapphire Radeon HD 7770 Vapor-X OC Edition. Графический адаптер построен на базе AMD Radeon HD 7770 GHz Edition и разогнан производителем. Кроме этого, в Sapphire сменили систему охлаждения на более эффективную и тихую, а в её основе находится испарительная камера, что несколько нетрадиционно для данного класса видеокарт. Мы протестируем данную видеокарту и сравним с конкурентами.

Каждое новое поколение видеокарт радует нас всё новыми возможностями. Они становятся быстрее, иногда тише и холоднее. Прошлогодний хит среднего сегмента в лице AMD Radeon HD 6770 до сих пор пользуется неплохим спросом и отличается достаточной производительностью. Видеокарты следующего поколения на основе AMD Radeon 7770 уже наводнили рынок, и время от времени производители модифицируют эти адаптеры с целью увеличения ассортимента.

Как раз с такой видеокартой в лице Sapphire Radeon HD 7770 Vapor-X OC Edition мы сегодня и познакомимся. Она построена на базе AMD Radeon HD 7770 GHz Edition, однако производитель несколько модифицировал саму карту, а также поднял штатные частоты, сделав модель ещё интереснее с точки зрения покупателя: ведь не все захотят самостоятельно разбираться в премудростях разгона, да и в случае обнаружения этого факта карту легко могут снять с гарантийного обслуживания.

Комплект Sapphire Radeon HD 7770 Vapor-X OC Edition #

Видеокарта поставляется в картонной коробке, а раскраска выполнена в сине-голубой гамме. Упаковка имеет скромные размеры. С лицевой стороны коробки на нас взирает уже знакомая нам девушка, причём в этот раз в руках у неё нет большой винтовки или пулемёта, а так, скромный нож. Её одежда, видимо, должна подчеркнуть холодный нрав видеокарты. Тут же разместились название видееокарты и логотип компании, а также несколько пиктограмм с обозначением основных особенностей.

Лицевая сторона коробки видеокарты Sapphire Radeon HD 7770 Vapor-X OC Edition

На оборотной стороне мы видим нашу старую знакомую, теперь с гранатой на поясе и пистолетом в кобуре. А слева от неё расположен впечатляющий список особенностей карты и всё то же название карты. В левом нижнем углу приводится обширный список наград — правда это, похоже, все награды Sapphire, полученные аж с 2002 года.

Оборотная сторона коробки видеокарты Sapphire Radeon HD 7770 Vapor-X OC Edition

Спецификации и системные требования находятся на нижнем торце коробки.

Нижний торец коробки видеокарты Sapphire Radeon HD 7770 Vapor-X OC Edition

Внутри самой коробки находятся:

  • Видеокарта.
  • HDMI-кабель.

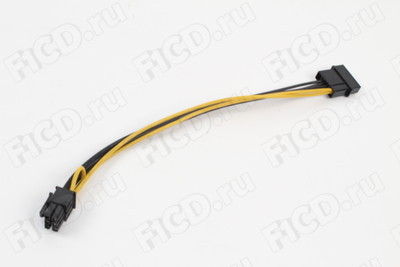

  • Переходник питания 4-pin → 6-pin.

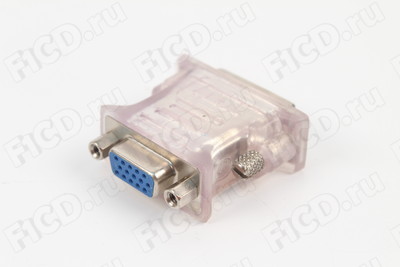

  • Переходник DVI → D-Sub.
  • Диск с программным обеспечением.
  • Инструкция по быстрой установке.
  • Информация о регистрации продукта.

Что ж, комплект довольно стандартный, а наличие в комплекте поставки HDMI-кабеля не может не радовать.

Комплект поставки видеокарты Sapphire Radeon HD 7770 Vapor-X OC Edition

Дизайн Sapphire Radeon HD 7770 Vapor-X OC Edition #

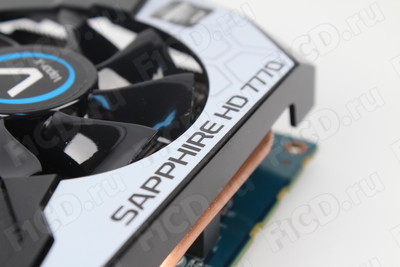

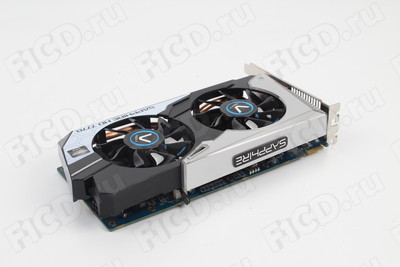

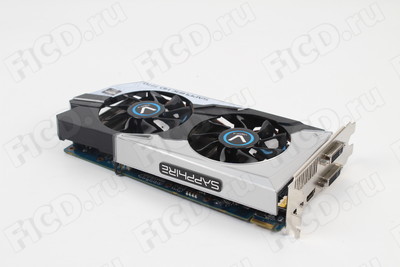

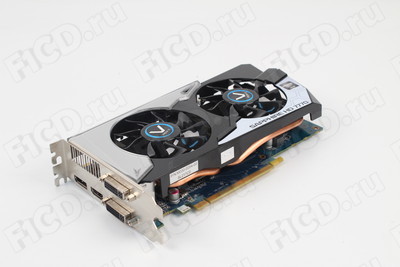

Видеокарта имеет длину всего в 225 мм, что позволяет устанавливать её даже в небольшие корпуса. Всю лицевую сторону занимает пластиковый кожух системы охлаждения. Дизайн выполнен в черно-серебристой гамме, а на вентиляторах красуются надписи "Vapor-X".

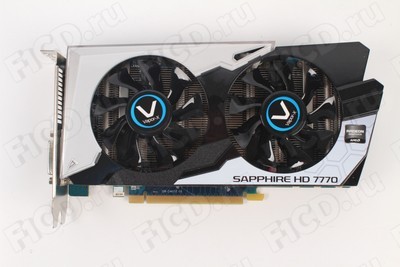

Лицевая сторона Sapphire Radeon HD 7770 Vapor-X OC Edition

На правой грани устройства расположился одинокий разъём 6-pin для подключения дополнительного питания.

Правая грань Sapphire Radeon HD 7770 Vapor-X OC Edition

Верхняя грань тоже имеет один элемент — разъём для объединения карт в CrossfireX. Хотя обычно адаптеры такого уровня в CrossfireX не объединяют, обладать такой возможностью, без сомнения, приятно.

Верхняя грань Sapphire Radeon HD 7770 Vapor-X OC Edition

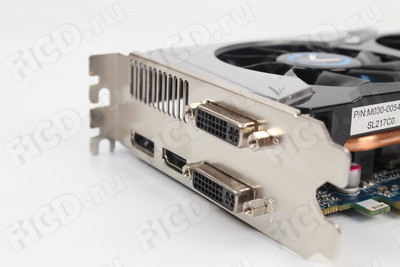

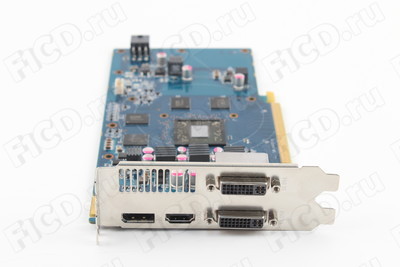

На левом торце видеокарты мы обнаружили разъёмы DisplayPort, HDMI, DL-DVI и SL-DVI. Все популярные интерфейсы присутствуют, и, не менее отрадно, что они полноразмерны — не придется искать разнообразные переходники для подключения видеокарты к оборудованию.

Левый торец Sapphire Radeon HD 7770 Vapor-X OC Edition

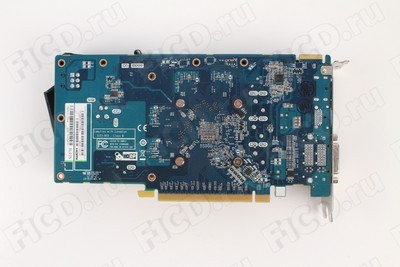

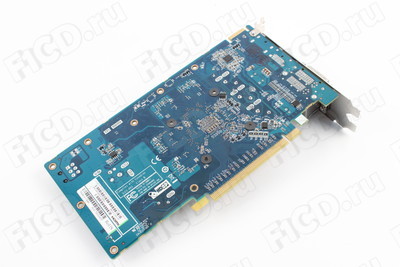

Перевернув видеокарту, мы видим, что разводка выполнена достаточно неплохо, а монтаж свободный, основные элементы разнесены. В качестве ШИМ-контроллера с интеллектуальным управлением используется микросхема ST L6788A, которая умеет адаптивно управлять тремя фазами питания, а также поддерживает программное увеличение напряжения, например такими утилитами, как MSI Afterburner, RivaTuner и т. д.

Оборотная сторона Sapphire Radeon HD 7770 Vapor-X OC Edition
Микросхема ST L6788A

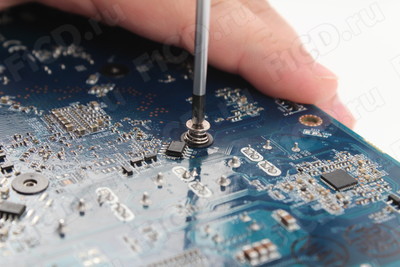

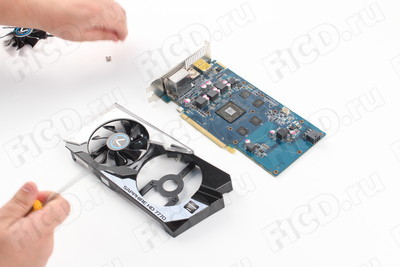

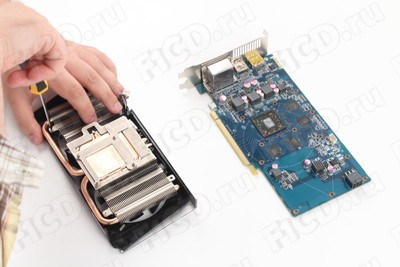

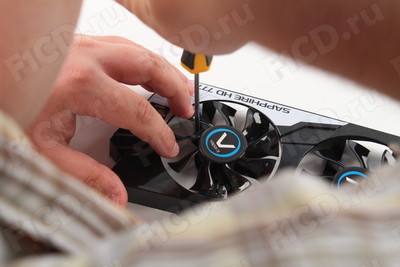

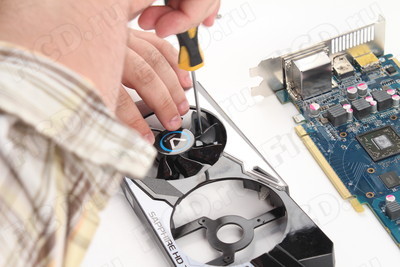

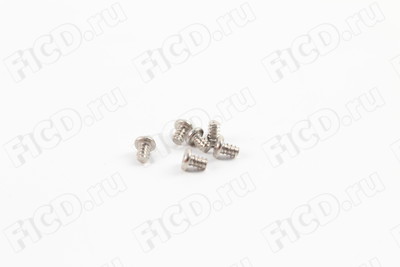

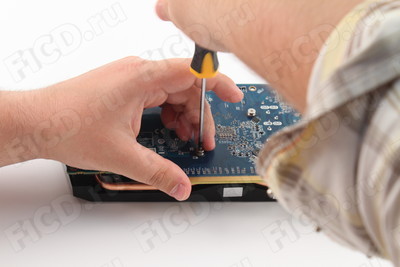

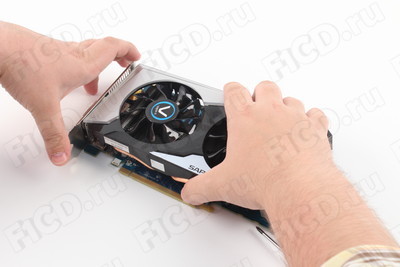

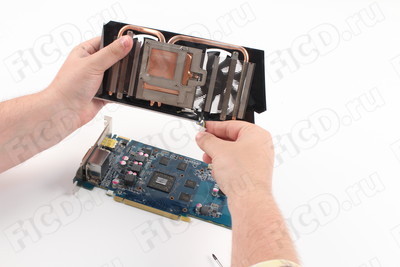

Система охлаждения снимается очень просто — откручиваем четыре подпружиненных винта, и кулер легко отсоединяется от платы.

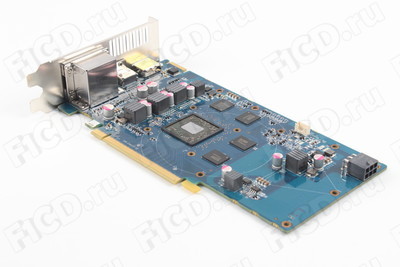

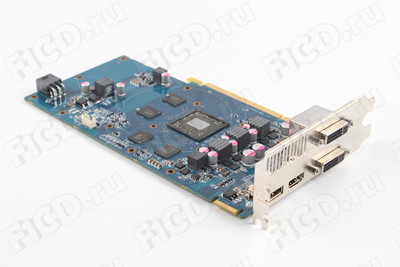

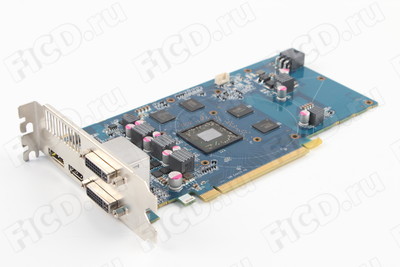

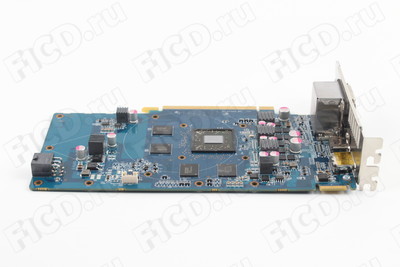

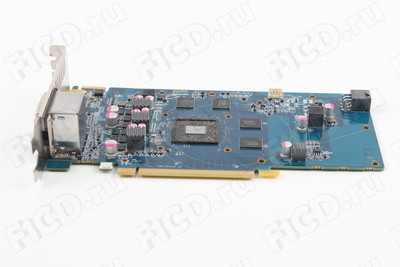

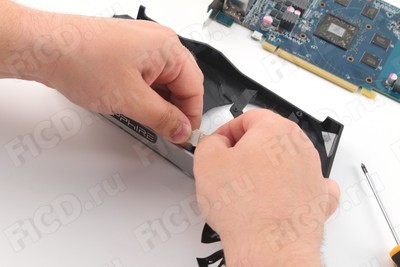

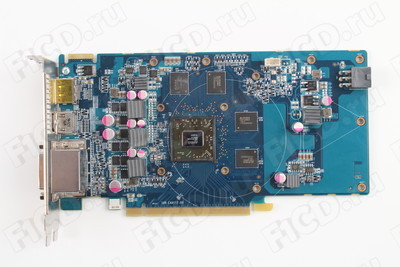

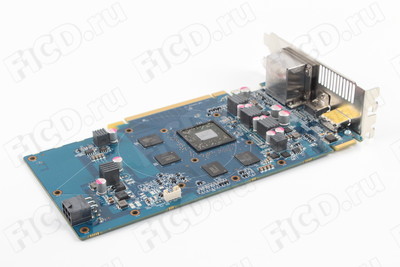

Разбираем видеокарту

В качестве видеопамяти применяются четыре чипа Elpida W2032BBBG-50-F общим объемом 1 Гбайт. Номинальная частота видеопамяти составляет 5000 МГц. Довольно странно видеть именно эти чипы, поскольку весь модельный ряд построен на базе видеопамяти Hynix, но, видимо, у производителя есть на то свои причины.

Чипы видеопамяти

Графический чип ничем примечательным не выделяется, но ещё раз хочется отметить его скромные размеры и защиту только в виде рамки вокруг графического процессора.

Графический чип Sapphire Radeon HD 7770 Vapor-X OC Edition

В схеме применяются твердотельные конденсаторы, а на дросселях установлены небольшие радиаторы, которые не только лучше охлаждают, но ещё и уменьшают возможный неприятный высокочастотный писк при высоких нагрузках.

Радиаторы на дросселях

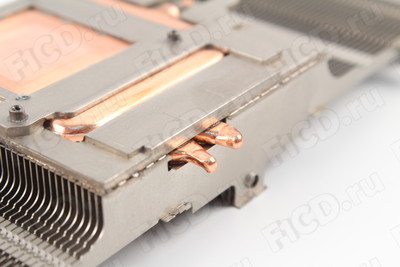

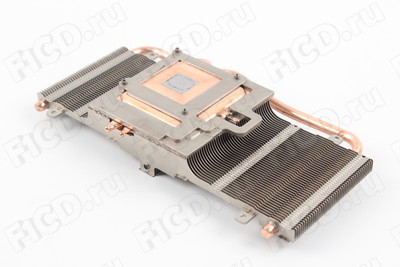

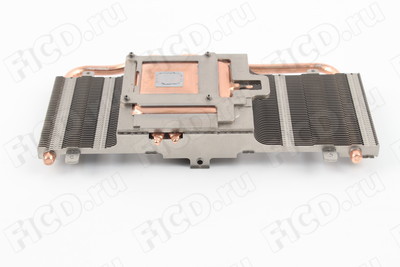

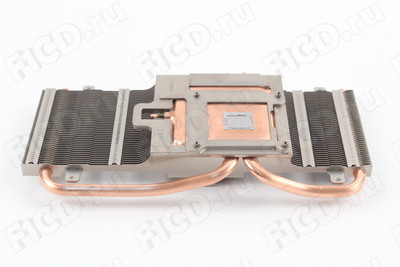

Теперь стоит отдельно поговорить о системе охлаждения. Здесь применяется довольно редкая для этого класса видеокарт технология с испарительной камерой, тепло от которой забирают две тепловые трубки диаметром 8 мм и распределяют его по алюминиевому радиатору, накрывающему всю плату.

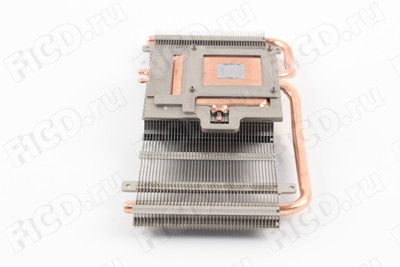

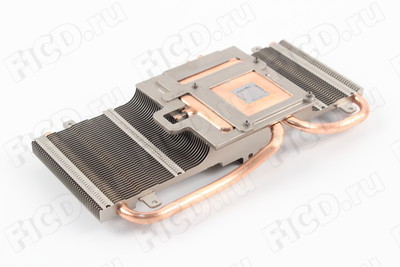

Внешний вид системы охлаждения

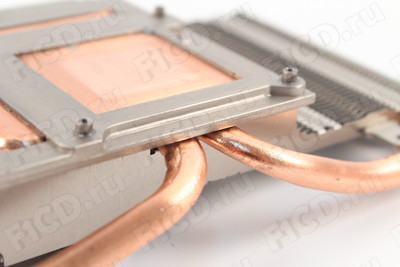

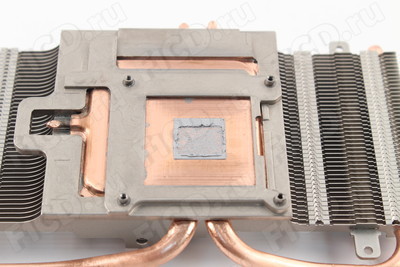

Основание вполне ровное, качество полировки довольно низкое, правда из-за принципа действия испарительной камеры это не слишком важно. Термоинтерфейс нанесён грамотно — его не очень много, он весьма качественный и не требует замены сразу после покупки.

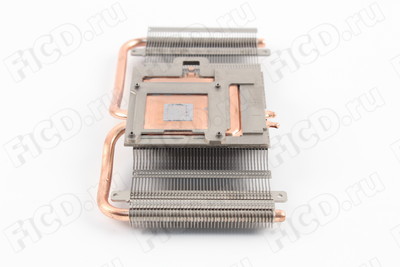

Качество полировки подошвы

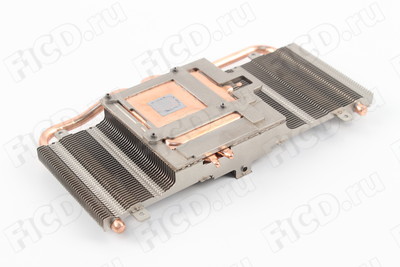

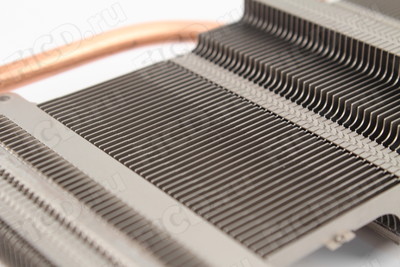

Радиатор состоит из 43 пластин, причём расстояние между рёбрами довольно больше, и воздух легко может проходить через них, не встречая сильного сопротивления. Тепловые трубки и радиатор пропаяны для лучшей теплопередачи.

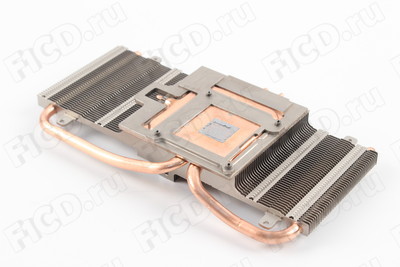

Радиатор системы охлаждения

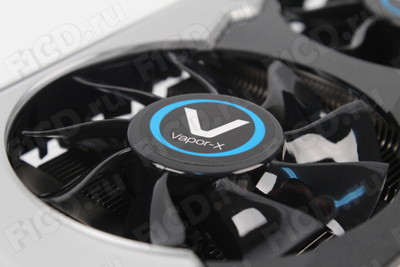

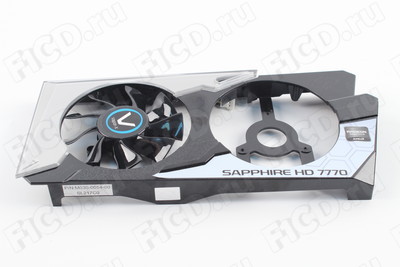

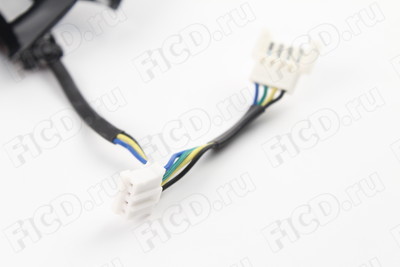

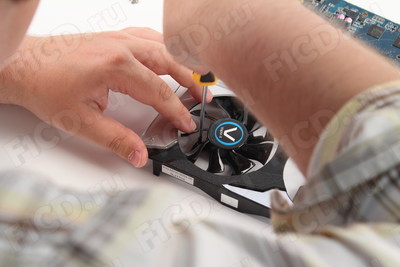

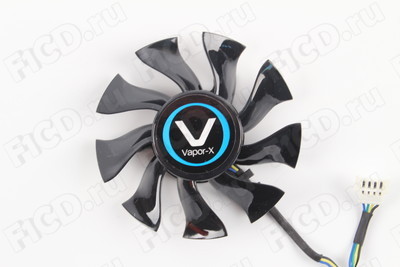

Продувают эту конструкцию два вентилятора FirstD FD8015H12S — это довольно стандартные вентиляторы для продуктов компании Sapphire. Скорость вращения регулируется автоматически.

Вентилятор FirstD FD9015H12S

Тестирование Sapphire Radeon HD 7770 Vapor-X OC Edition #

Мы тестировали видеокарту на тестовом стенде, имеющем следующую конфигурацию:

Аппаратное обеспечение
Материнская плата Asus Rampage III Extreme
Процессор Intel Core i7 970
Кулер Thermalright Silver Arrow
ОЗУ 3x4 Гбайт Samsung DDR3 PC10600
SSD Intel Solid X25-M 160 Гбайт
Жесткий диск Seagate Barracuda 7200.12 1 Тбайт 7200 об.
Термоинтерфейс Arctic Cooling MX-4
Блок питания Hiper K1000
Программное обеспечение
Операционная система Windows 7 Home Premium 64-бит
Драйвер NVIDIA 296.10
AMD Catalyst 12.4

Технические характеристики видеокарты таковы:

Графический процессор Cape Verde
Частота графического процессора 1100 МГц
Число потоковых процессоров 640 шт.
Число текстурных блоков 40 шт.
Число блоков растровых операций 16 шт.
Частота памяти 1250 МГц
Размер памяти 1024 Мбайт
Интерфейс памяти 128 бит
Тип памяти GDDR5
Интерфейс PCI-Express x16 (v3.0)
Рекомендуемый блок питания 450 Вт

В ходе тестирования мы разогнали графический процессор видеокарты до 1230 МГц, а память до 5640 МГц. Это можно назвать очень хорошим результатом, поскольку видеокарта и так была разогнана на заводе.

Скриншот GPU-Z

Результаты тестирования приводятся в следующей таблице:


Sapphire Radeon HD 7770 Vapor-X OC Edition Sapphire Radeon HD 7770 Vapor-X OC Edition + OC Gigabyte 7770 OC 1Gb Palit GeForce GTX 560 Ti TLT Sapphire HD 7850 OC 2Gb Sapphire HD 7770 GHz Edition OC
3DMark Vantage 16971 - 15285 21252 22422 17170
3DMark 11 1178 1330 1077 1527 1752 1208
Unigine Heaven 2.0 DX10 44 - 42 59 64 45
Unigine Heaven 2.0 DX11 28 31 28 33 43 29
Call Of Juarez 66 - 65 86 105 67
Stalker: Call of Pripyat DX10 Day 87 - 80 128 127 89
Stalker: Call of Pripyat DX10 Night 86 - 79 125 124 90
Stalker: Call of Pripyat DX10 Rain 92 - 84 136 132 97
Stalker: Call of Pripyat DX10 SunShafts 69 - 64 99 107 71
Stalker: Call of Pripyat DX11 Day 75 82 69 109 112 77
Stalker: Call of Pripyat DX11 Night 73 80 67 109 102 76
Stalker: Call of Pripyat DX11 Rain 78 86 71 120 110 80
Stalker: Call of Pripyat DX11 SunShafts 49 55 44 76 75 51
Resident Evil 5 146 - 140 156 165 150
Warhammer 40000: Dawn of War 2 84 - 82 83 84 84
Mafia II 62 - 57 91 90 65
GTA IV 60 - 56 65 64 59
Colin McRae Rally: Dirt 3 43 48 37 60 57 44
Batman: Arkham City 28 30 31 40 40 31
Crysis 2 DX11 + HiRes 29 33 27 36 42 27
Metro 2033 DX10 60 - 57 77 44 60
Metro 2033 DX11 14 15 14 19 22 15

Как видите, результаты очень неплохие. Кроме того, что видеокарта разогнана на заводе, мы смогли ещё увеличить частоты. Производительность при этом масштабируется весьма неплохо, и в результате мы очень сильно оторвались от производительности стандартной AMD Radeon HD 7770. Таким образом можно сказать, что видеокарта отлично подойдет для широкого круга покупателей.

А что же с нагревом и уровнем шума? Давайте посмотрим:


Sapphire Radeon HD 7770 Vapor-X OC Edition OC Gigabyte 7770 OC 1Gb + OC Palit GeForce GTX 560 Ti TLT OC Sapphire HD 7850 OC 2Gb Sapphire HD 7850 OC 2Gb + OC Sapphire HD 7770 GHz Edition OC
Температура в простое 31 33 35 32 33 32
Температура в нагрузке 62 61 80 59 60 55
Минимальные обороты 1181 - 1470 1296 1315 1205
Максимальные обороты 1294 - 1890 2084 2134 1397
Утилита FurMark в режиме максимального нагрева

Как мы видим, температуры очень низкие и даже близко не дают повода усомниться в эффективности штатной системы охлаждения. Также видеокарта очень тихая — мы не смогли услышать её, при этом рядом стоял очень тихий кулер в лице Thermalright Silver Arrow.

Sapphire Radeon HD 7770 Vapor-X OC Edition: Вывод #

Видеокарта Sapphire Radeon HD 7770 Vapor-X OC Edition проявила себя очень хорошо, продемонстрировав отличную производительность, хороший разгонный потенциал, качественные компоненты, тихую и эффективную систему охлаждения. А что ещё и нужно от видеокарты?

Стоимость Sapphire Radeon HD 7770 Vapor-X OC Edition составляет порядка 4700 рублей, что вполне соответствует уровню производительности видеокарты. Серьёзных минусов у данного адаптера нет.

Плюсы Sapphire Radeon HD 7770 Vapor-X OC Edition: #

  • Отличная производительность.
  • Хороший разгонный потенциал.
  • Тихая и эффективная система охлаждения.
  • Отличное соотношение "цена/качество".
  • Качественные компоненты.

Минусы Sapphire Radeon HD 7770 Vapor-X OC Edition: #

  • Существенных минусов не обнаружено.

По совокупности характеристик, отличных потребительских качеств и хорошей цены мы присуждаем видеокарте Sapphire Radeon HD 7770 Vapor-X OC Edition почётную награду портала F1CD.ru"Рекомендуем".
