Тест-обзор Sapphire Radeon HD 7970 3Gb: красный барон

02 февраля 2012, Скакунов Станислав 0
Видеокарта AMD Radeon HD 7970, очередная новинка от AMD, является на сегодняшний день самым быстрым одночиповым решением. К нам на тестирование попала версия от компании Sapphire. Высокая производительность, большой объем памяти, интерфейс PCI-Express 3.0 и многие другие новшества ждут нас в данной видеокарте. Мы сравним ее с Sapphire 6970 Flex и Leadtek WinFast GeForce GTX 580 3G.

Время не стоит на месте. Особенно это касается высокотехнологичного сектора. Огромное количество средств и сил тратятся на то, чтобы выпускать на рынок все более совершенные решения. Одним из самых часто заменяемых компонентов в персональном компьютере является видеокарта. Казалось бы, еще совсем недавно на рынке было два лидера в нише топовых решений — AMD Radeon HD 6970 и NVIDIA GeForce GTX 580. Решение от AMD было несколько медленнее аналогичного решения от NVIDIA, но и стоило меньше.

Сегодня компания AMD решила вернуть себе пальму первенства и выпустила на рынок новую линейку продуктов. Герой нашего сегодняшнего обзора занимает самую высокую ступеньку. Имя этому герою — Sapphire Radeon HD 7970. Не будем больше испытывать ваше терпение и перейдем непосредственно к обзору.

Комплект поставки Sapphire Radeon HD 7970 #

Видеокарта прибыла к нам на тестирование в крупной коробке. С нее на нас взирает пышногрудая дева, одетая в военную форму и перетянутая пулеметными лентами. За спиной находится винтовка, из ствола которой поднимает дым.

Лицевая сторона коробки Sapphire Radeon HD 7970 3Gb

Сама коробка выполнена в темных тонах, качество полиграфии на очень достойном уровне. Также на лицевой стороне мы можем увидеть название карты, объем видеопамяти и ширину интерфейса видеопамяти.

На торцах коробки никакой дополнительной полезной информации найти не удалось, поэтому переходим к осмотру обратной стороны. Здесь мы можем обнаружить информацию о новых технологиях, которые применяются в Sapphire Radeon HD 7970.

Оборотная сторона коробки Sapphire Radeon HD 7970 3Gb

Снаружи больше ничего интересного нет, поэтому пора приступить к распаковке и осмотру комплекта:

  • Сама карта.
  • Переходник Mini DisplayPort → HDMI.
  • Переходник Mini DisplayPort → DVI.
  • Переходник HDMI → DVI.
  • Переходник DVI → D-Sub.

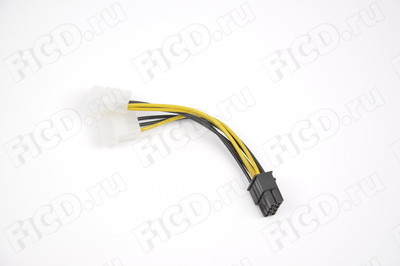

  • Переходник питания 2х4-pin Molex → 8-pin.
  • Переходник питания Molex → 6-pin.
  • Кабель HDMI.

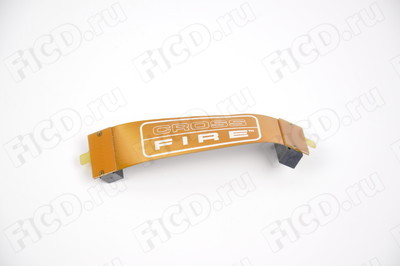

  • Мост.
  • Диск с программным обеспечением.
  • Документация.
Комплект поставки Sapphire Radeon HD 7970 3Gb

В комплекте есть все необходимое и даже немного больше. Так что вряд ли у вас возникнут какие-то проблемы с подключением Sapphire Radeon HD 7970 к своему персональному компьютеру.

Подробнее о комплектации — в нашем видеообзоре:

Дизайн Sapphire Radeon HD 7970 #

Сама карта выполнена в более мягком стиле, нежели предыдущая модель. Здесь и плавные изгибы, и глянцевые панели, в то время как у "квадратного" предшественника панели были более матовые. Sapphire Radeon HD 7970 создана на основе референсного дизайна компании AMD.

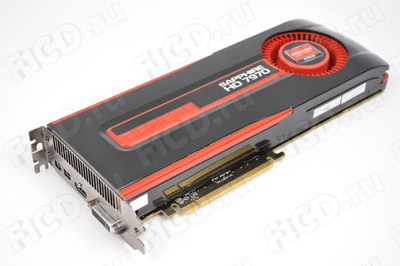

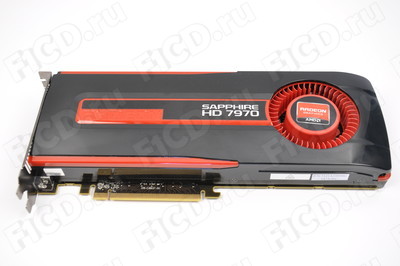

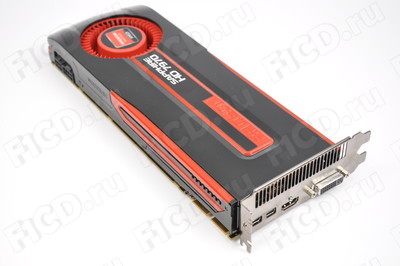

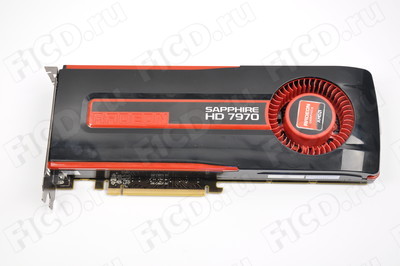

Общий вид карты Sapphire Radeon HD 7970 3Gb

На лицевой панели мы видим фигурный пластиковый кожух, который выполнен в черно-красной цветовой гамме. Эти цвета были традиционными для компании ATI, которую со временем выкупила AMD. Здесь же мы видим крупную турбину красного цвета — она предназначена для охлаждения Sapphire Radeon HD 7970.

Лицевая сторона видеокарты Sapphire Radeon HD 7970 3Gb

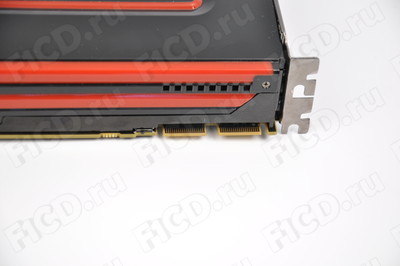

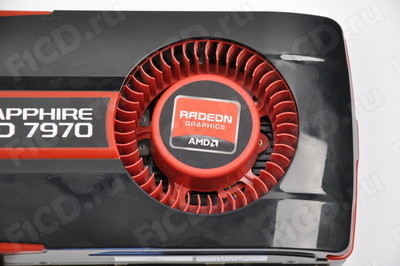

На передней части лицевой панели находятся "ноздри", предназначенные для забора воздуха в том случае, если покупатель решит объединить несколько подобных карт в Crossfire-конфигурацию. Этот элемент привносит немного агрессивности в дизайн видеокарты.

"Ноздри" на лицевой панели Sapphire Radeon HD 7970 3Gb

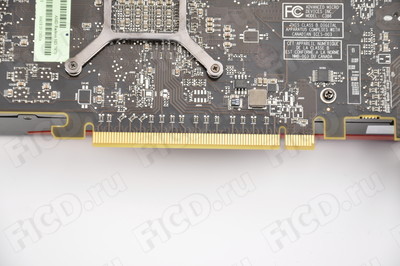

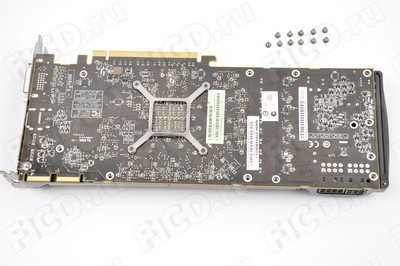

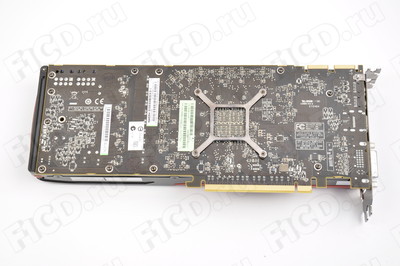

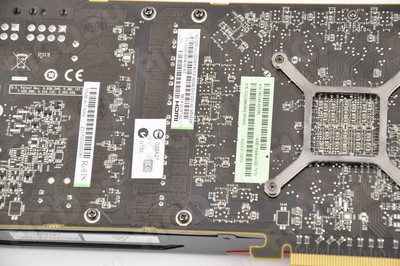

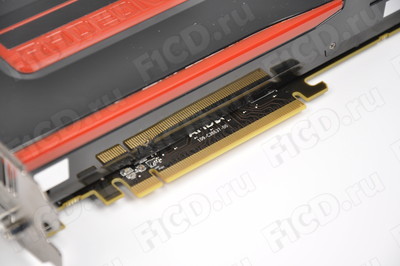

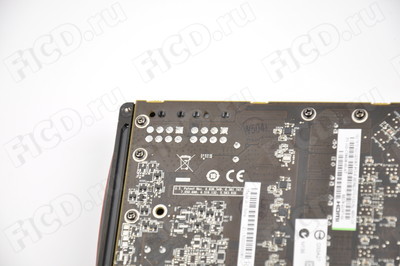

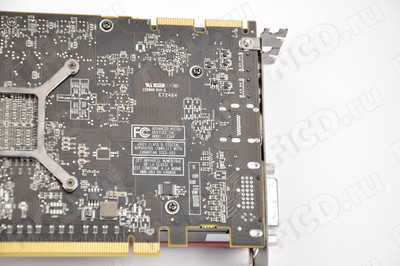

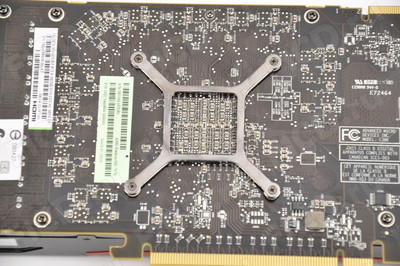

На оборотной стороне расположена масса элементов, в том числе крестовина backplate. Здесь же можно оценить и качество пайки и равномерность нанесения лаков. Все безупречно и выполнено на высоком уровне.

Оборотная сторона видеокарты Sapphire Radeon HD 7970 3Gb

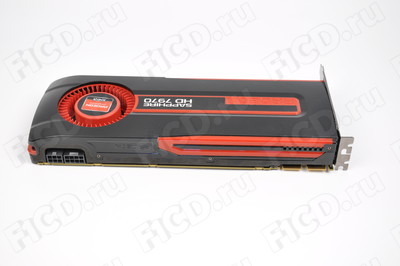

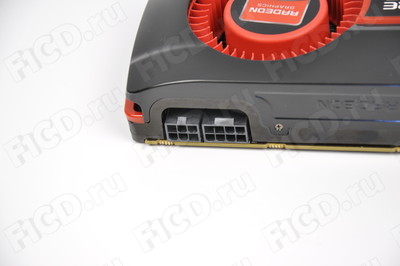

На верхнем торце видны края кожуха системы охлаждения, а также 8-pin и 6-pin разъемы дополнительного питания.

Разъемы питания Sapphire Radeon HD 7970 3Gb

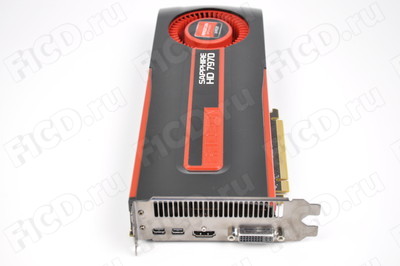

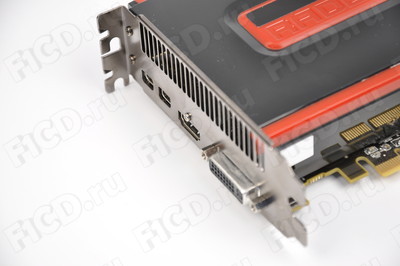

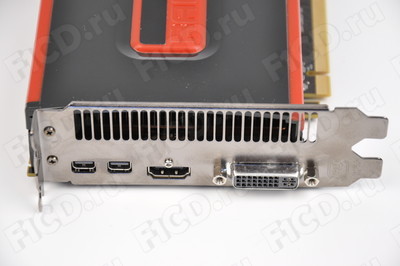

Заднюю панель украшают разъемы для подключения внешних устройств, а именно:

  • 2 х Mini DisplayPort.
  • 1 x HDMI.
  • 1 x DVI.

С учетом входящих в комплект переходников, к Sapphire Radeon HD 7970 можно будет подключить практически любой монитор или телевизор.

Давайте разберем видеокарту и посмотрим на начинку. Открутив шесть винтов, мы снимаем кожух, под которым обнаруживаем массивный радиатор системы охлаждения и турбину. Уже сейчас довольно понятна схема работы системы охлаждения, но мы продолжаем орудовать отверткой.

Снятый кожух Sapphire Radeon HD 7970 3Gb

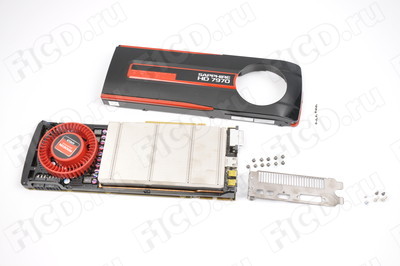

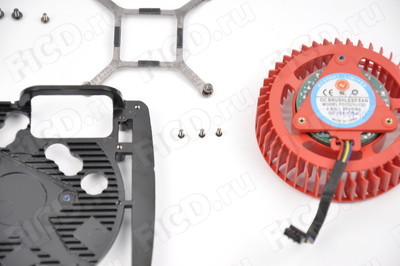

Нам пришлось выкрутить двенадцать винтов с оборотной части Sapphire Radeon HD 7970, четыре винта от backplate, а также еще шесть винтов с панели разъемов, чтобы отделить систему охлаждения от основной платы. Все винты на оборотной части видеокарты расположены по периметру, особого внимания потребовал один винт, который не был выделен диэлектрическим белым кругом.

Снятый кожух Sapphire Radeon HD 7970 3Gb и один не выкрученный винт

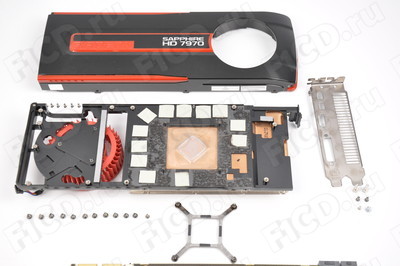

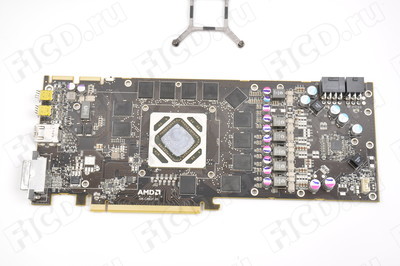

В итоге мы разобрали этот "бутерброд", чтобы посмотреть на элементную базу, которую использует производитель для Sapphire Radeon HD 7970.

Разобранная видеокарта Sapphire Radeon HD 7970 3Gb

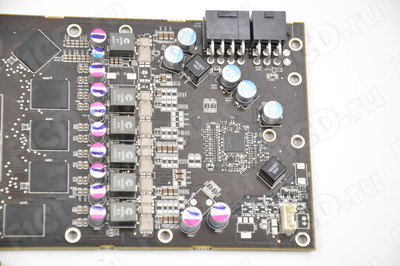

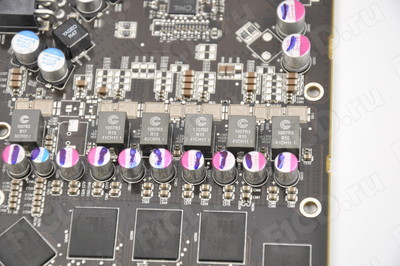

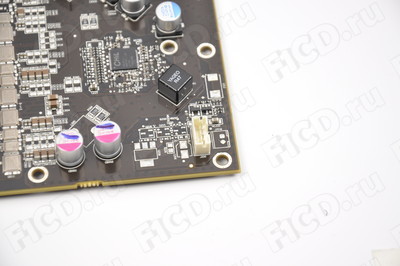

Начнем, пожалуй, с подсистемы питания. Здесь установлен восьмиканальный ШИМ-контроллер CHiL CHL8228G. В нашем случае используется шесть фаз питания, скорее всего, по схеме 5+1. На некоторых семплах мы могли обнаружить семь фаз питания, поэтому можно предположить, что по заказу Sapphire количество фаз питания было уменьшено.

ШИМ-контроллер CHiL CHL8228G

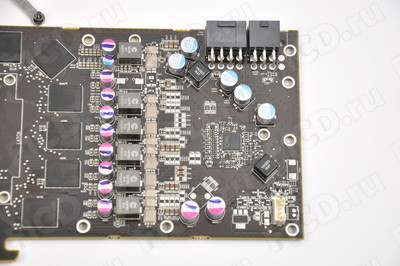

Подсистема питания Sapphire Radeon HD 7970 3Gb

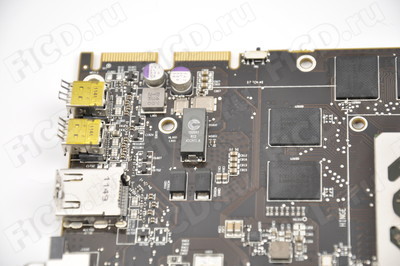

Общая занимаемая площадь фазных элементов увеличилось по сравнению с Radeon HD 6970. Для контроля питания буфера ввода-вывода видеопамяти был установлен uP1509P от uP Semiconductor.

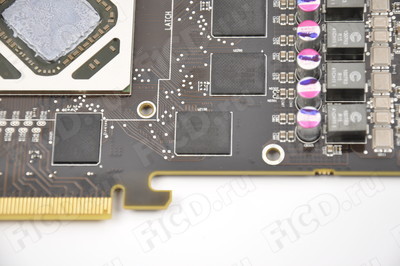

В Sapphire Radeon HD 7970 используется двенадцать чипов памяти GDDR5 производства компании Hynix. Здесь применяются такие же чипы, как и на предшественнике, но их количество увеличилось с восьми до двенадцати.

Чипы памяти Sapphire Radeon HD 7970 3Gb

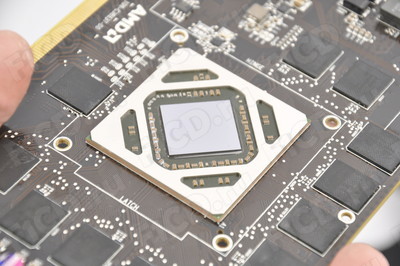

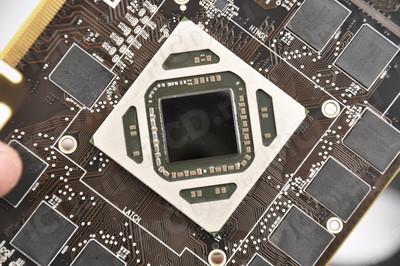

Сам чип не имеет теплораспределительной крышки, но рамка вокруг не позволит так просто нанести повреждения графическому процессору. Также нам не удалось найти опознавательных знаков, чип был абсолютно зеркальным.

Чип видеокарты Sapphire Radeon HD 7970 3Gb

А сейчас давайте посмотрим на систему охлаждения. Медная подошва забирает тепло от графического процессора Sapphire Radeon HD 7970, после чего в испарительной камере специальная жидкость с низкой температурой кипения нагревается и из жидкого состояния переходит в газообразное, отдавая тепло алюминиевым ребрам.

Общий вид системы охлаждения Sapphire Radeon HD 7970 3Gb
Подошва испарительной камеры Sapphire Radeon HD 7970 3Gb

Сами ребра довольно высокие, они припаяны к основанию. В верхней части ребра согнуты под углом в 90 градусов. Это не позволяет горячему воздуху оставаться в радиаторе, поэтому он полностью выгоняется турбиной через решетку на задней панели карты.

Радиатор Sapphire Radeon HD 7970 3Gb

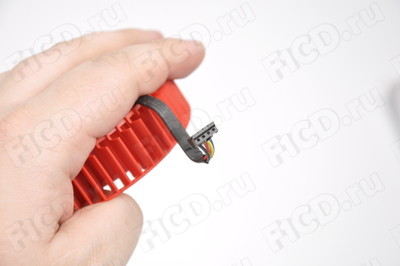

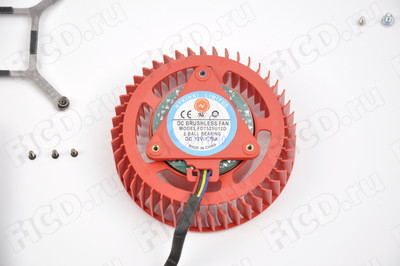

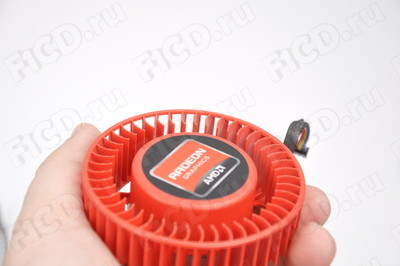

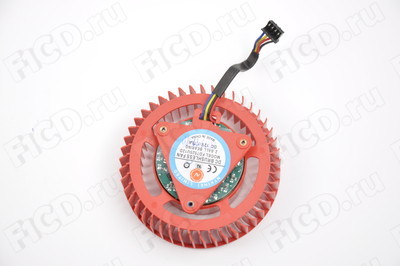

Турбина имеет маркировку FD7525U 12D, внутри установлены два подшипника, а питается она от 12 В и требует 1,7 А. Лопасти имеют "ступеньку" в нижней части, а форма и угол атаки довольно агрессивны.

Турбина Sapphire Radeon HD 7970 3Gb

Вся конструкция держится на единой металлической рамке, которая прибавляет карте веса. На этой же рамке расположены и выступы для охлаждения чипов памяти, контакт осуществляется через термопрокладки. Также через термопрокладку охлаждаются и элементы подсистемы питания.

Стоит отметить, что производитель не поскупился и использовал качественный термоинтерфейс на графическом процессоре. Замена термопасты на высокоэффективную Arctic Cooling MX4 не дала и градуса выигрыша.

Штатный термоинтерфейс Sapphire Radeon HD 7970 3Gb
Термопаста Arctic Cooling MX4

Тестирование Sapphire Radeon HD 7970 #

Мы тестировали Sapphire Radeon HD 7970 при помощи стенда, имеющего следующую конфигурацию:

Аппаратное обеспечение
Материнская плата Asus Rampage III Extreme
Процессор Intel Core i7-970
Кулер Thermalright Silver Arrow
ОЗУ 3x4Gb Samsung DDR3 PC10600
SSD Intel Solid X25-M 160Gb
HDD Seagate Barracuda 7200.12 1Tb 7200 об.
Термоинтерфейс Arctic Cooling MX-4
Блок питания Hiper K1000
Программное обеспечение
Операционная система Windows 7 Home Premium 64-bit
Драйвер NVIDIA 285.62
Catalyst 11.12
AMD 8.921.2 RC11

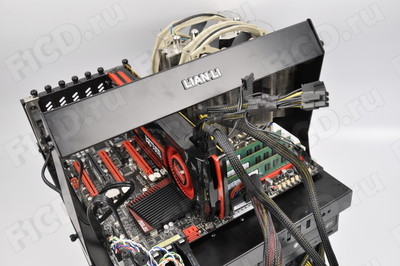

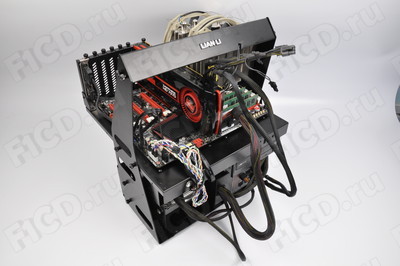

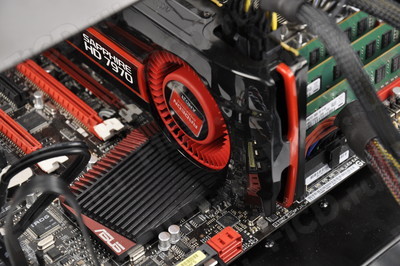

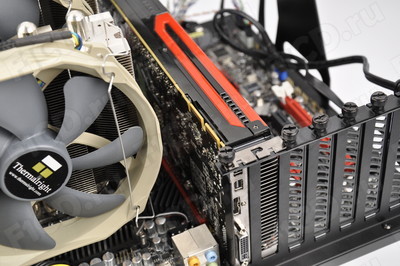

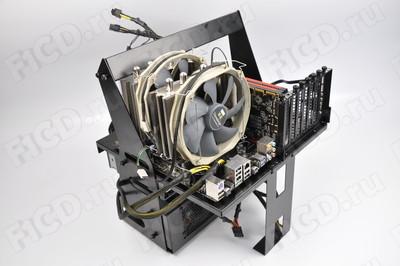

Фото тестового стенда
Фото тестового стенда
Фото тестового стенда

Стоит отметить, что полностью официальных драйверов на момент тестирования не было, а переход на соответствующую страницу заканчивался ошибкой. Именно поэтому и были использованы драйвера с пометкой RC (Release Candidate).

Показания GPU-Z на номинальных частотах

Sapphire Radeon HD 7970 3Gb AMD Radeon HD 6970
Графический процессор Thaiti XT Cayman XT
Площадь кристалла, кв. мм 365 389
Частота графического процессора, МГц 925 880
Число унифицированных шейдерных процессоров, шт. 2048 1536
Число текстурных блоков, шт. 128 96
Число блоков растровых операций, шт. 32 32
Частота памяти, МГц 1375 1375
Размер памяти, Мбайт 3072 2048
Интерфейс памяти, бит 384 256
Тип памяти GDDR5 GDDR5
Интерфейc PCI-Express x16 (v3.0) PCI-Express x16 (v2.1)
Энергопотребление, Вт 250 250
Рекомендуемый блок питания, Вт 550 550

Sapphire Radeon HD 7970 3Gb Leadtek WinFast GeForce GTX 580 3G Sapphire 6970 Flex
3DMark Vantage 29335 24751 23102
3DMark 11 2716 2105 1860
Unigine Heaven 2.0 DX10 112 72 55
Unigine Heaven 2.0 DX11 70 43 35
Call Of Juarez 144 123 95
Stalker: Call of Pripyat DX10 Day 171 147 128
Stalker: Call of Pripyat DX10 Night 165 144 139
Stalker: Call of Pripyat DX10 Rain 185 156 153
Stalker: Call of Pripyat DX10 SunShafts 151 119 103
Stalker: Call of Pripyat DX11 Day 148 133 112
Stalker: Call of Pripyat DX11 Night 137 132 119
Stalker: Call of Pripyat DX11 Rain 154 146 134
Stalker: Call of Pripyat DX11 SunShafts 110 95 62
Resident Evil 5 164 157 162
Warhammer 40000: Dawn of War 2 90 83 88
Mafia II 113 114 96
GTA IV 66 66 66
Colin McRae Rally: Dirt 3 89 80 64
Batman: Arkham City 60 48 19
Crysis 2 DX11 + HiRes 53 46 26
Metro 2033 DX10 95 103 80
Metro 2033 DX11 35 27 35

Как видно, карта имеет существенное превосходство как над предшественником в лице Sapphire 6970 Flex, так и над Leadtek WinFast GeForce GTX 580 3G. Однако такая тенденция наблюдалась не во всех тестах. Кроме тех тестов, где производительность ограничивалась самим приложением, были и приложения, которые, возможно, не показывают реальной производительности Sapphire Radeon HD 7970 из-за "сырых" драйверов.

Также был произведен разгон Sapphire Radeon HD 7970 со стандартных 925 МГц и 1375 МГц до 1100 МГц и 1500 МГц для графического процессора и памяти соответственно. Стоит отметить и возможность повышения напряжения на плате через штатное программное обеспечение, однако из-за неуверенности в стабильности и правильной работе этого самого программного обеспечения мы поднимали напряжение на 8%. Также были достигнуты частоты 1125 МГц и 1550 МГц, однако в таком режиме плата не всегда была стабильна.

Параметры видеокарты Sapphire Radeon HD 7970 3Gb в разгоне

Sapphire Radeon HD 7970 3Gb Sapphire Radeon HD 7970 3Gb OC 1100/1500
3DMark 11 2716 3105
Unigine Heaven 2.0 DX11 70 73
Stalker: Call of Pripyat DX11 Day 148 155
Stalker: Call of Pripyat DX11 Night 137 148
Stalker: Call of Pripyat DX11 Rain 154 167
Stalker: Call of Pripyat DX11 SunShafts 110 119
Colin McRae Rally: Dirt 3 89 102
Batman: Arkham City 60 68
Crysis 2 DX11 + HiRes 53 61
Metro 2033 DX11 35 38

После разгона можно увидеть еще больший отрыв от конкурентов. Производительность хорошо масштабируется относительно частоты, что не может не радовать, особенно учитывая высокий разгонный потенциал у Sapphire Radeon HD 7970.

Показания Furmark в режиме Extreme Burn

Sapphire Radeon HD 7970 3Gb Leadtek WinFast GeForce GTX 580 3G Sapphire 6970 Flex
Температура в простое 39 42 40
Температура в нагрузке 77 75 73
Минимальные обороты 1090 1470 1732
Максимальные обороты 2237 2100 3041

Из этой таблицы явно видно, что система охлаждения отлично справляется со своей задачей, но шум, издаваемый при максимальных нагрузках, довольно высок.

При разгоне же мы зафиксировали скорость вращения турбины на 70%, и шум был очень впечатляющим. Людям без нарушений слуха находиться в одном помещении с Sapphire Radeon HD 7970 в таком режиме было проблематично. Таким образом, зафиксировав скорость вращения турбины на более низких оборотах, вы сможете получить относительную тишину, но в ущерб качеству охлаждения.

Вывод | Sapphire Radeon HD 7970 #

Sapphire Radeon HD 7970 полностью оправдала надежды, возложенные на флагман. Карта обошла не только предшественника, но и конкурента от NVIDIA. Конечно, в NVIDIA – это так просто не оставят, но на данный момент их карта бита (во всех смыслах).

Sapphire Radeon HD 7970 качественно изготовлена, показывает отличную производительность, имеет шикарный комплект поставки и эффективную систему охлаждения. Небольшую ложку дегтя в бочку меда добавила шумная турбина и "сырые" драйверы. Но мы уверены, что в вопрос с программным обеспечением в ближайшее время будет решен.

Несмотря на новизну карты, ее уже можно купить, а цена не выходит за рамки приличия и составляет 20000 рублей. Конечно, мы надеемся на снижение цен, а также на выход новых решений на последней платформе AMD.

Плюсы Sapphire Radeon HD 7970: #

  • Высокая производительность.
  • Качественное изготовление.
  • Эффективная система охлаждения.
  • Богатый комплект поставки.

Минусы Sapphire Radeon HD 7970: #

  • Недоработанное программное обеспечение.
  • Шумная система охлаждения.

Фотогалерея Sapphire Radeon HD 7970 3Gb #
