Sapphire HD 7770 GHz Edition OC: обзор и тест видеокарты с разгоном

29 марта 2012, Скакунов Станислав 1
Средний сегмент видеокарт приносит производителям львиную долю дохода. Именно к этой категории относится модель Sapphire HD 7770 GHz Edition OC, прибывшая к нам на тестирование. Разработчик серьезно повысил частоту графического процессора, заменив охлаждение на более эффективное и тихое. Посмотрим, сможет ли Sapphire HD 7770 GHz Edition OC повторить успех AMD Radeon HD 5770/6770.

Видеообзор Sapphire HD 7770 GHz Edition OC #

Появление новой линейки видеокарт AMD на новой же архитектуре было вполне ожидаемо, и не так давно был выпущен продукт для массового рынка, на который производитель возлагает большие надежды. Думаем, многие уже поняли, что мы говорим об AMD Radeon HD 7700. Этой видеокарте предстоят серьезные испытания, ведь предшественники в лице AMD Radeon HD 6770 и ATI Radeon HD 5670 обеспечивали отличное соотношение цена/производительность, потребляли очень мало электроэнергии, мало шумели и мало грелись.

Сегодня в наши руки попала разогнанная версия AMD Radeon HD 7770 от компании Sapphire Technology. Видеокарта имеет модифицированную систему охлаждения, что делает ее еще интереснее.

Комплект поставки Sapphire HD 7770 GHz Edition OC #

Sapphire HD 7770 GHz Edition OC поставляется в картонной коробке средних размеров, выполненной в черных тонах. С нее на нас взирает уже знакомая нам по Sapphire HD 7970 и Sapphire HD 7950 барышня, одетая все в том же милитаристском ключе.

Кроме барышни, на лицевой стороне коробки можно увидеть название видеокарты, пиктографическое обозначение некоторых технологий и особенностей Sapphire HD 7770 GHz Edition OC.

Лицевая сторона коробки Sapphire HD 7770 GHz Edition OC

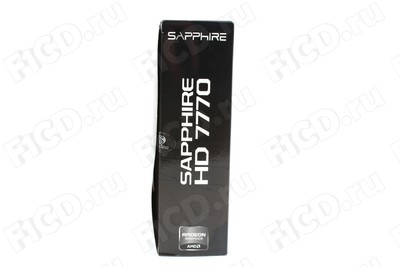

Левый и правый торцы не несут никакой полезной информации. Там крупными буквами указано лишь название модели.

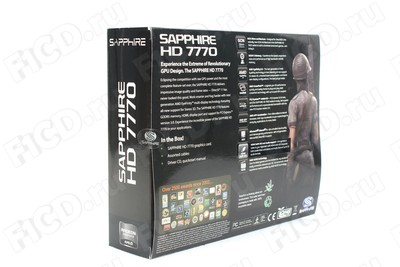

Оборотная сторона коробки содержит максимальное количество информации о видеокарте, применяемых технологиях и особенностях Sapphire HD 7770 GHz Edition OC.

Оборотная сторона коробки Sapphire HD 7770 GHz Edition OC

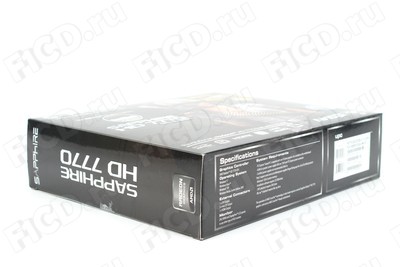

На нижнем торце коробки расположены подробные спецификации устройства.

Нижний торец коробки Sapphire HD 7770 GHz Edition OC

Внимательно изучив коробку, мы можем наконец достать комплект поставки Sapphire HD 7770 GHz Edition OC и осмотреть его. В комплект входят:

  • Сама видеокарта.

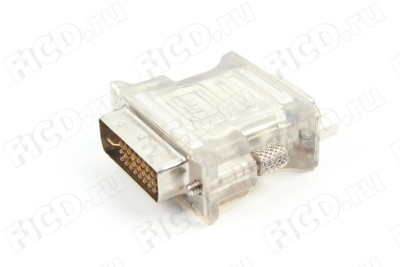

  • Переходник DVI → D-Sub.

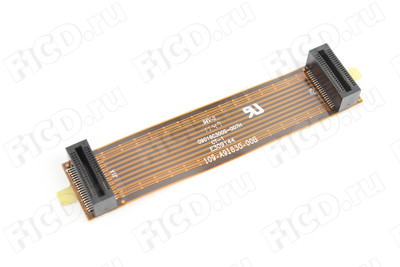

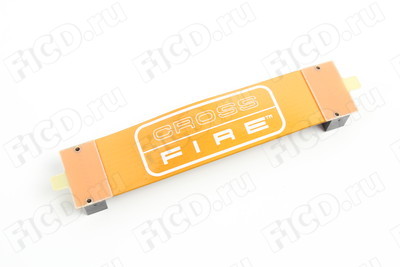

  • Мостик CrossfireX.

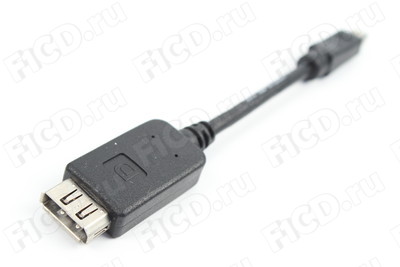

  • Переходник miniDisplayPort → DisplayPort.
  • Переходник питания 4pin → 6-pin.

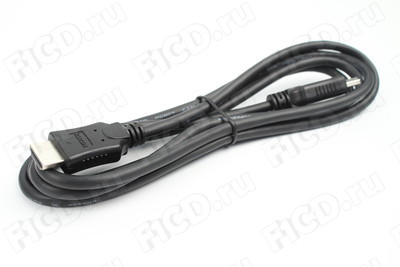

  • Кабель HDMI.
  • Документация.

Комплект вполне неплохой, а с учетом позиционирования данной видеокарты — просто замечательный.

Комплект поставки Sapphire HD 7770 GHz Edition OC

Дизайн Sapphire HD 7770 GHz Edition OC #

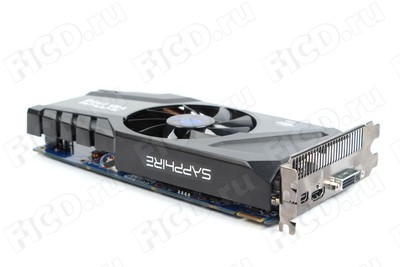

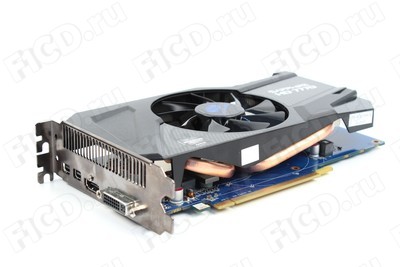

Sapphire HD 7770 GHz Edition OC выполнена в двухслотовом формфакторе, а ее длина составляет всего лишь 210 мм, так что карта отлично подойдет для небольших корпусов. Всю лицевую сторону занимает кожух системы охлаждения и вентилятор. На самом кожухе наклеена пленка "под карбон" с наименованием видеокарты.

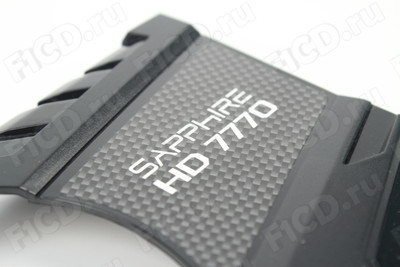

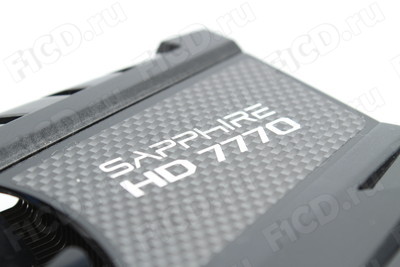

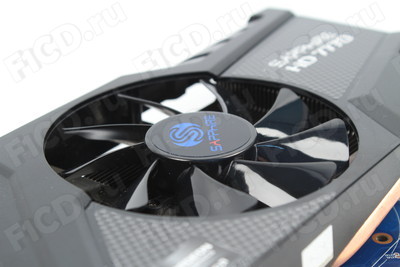

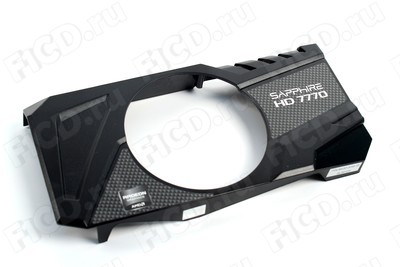

Кожух системы охлаждения и вентилятор Sapphire HD 7770 GHz Edition OC

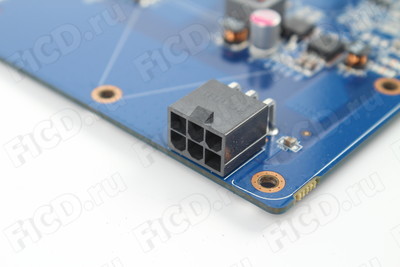

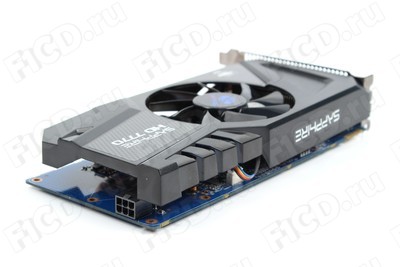

На правом торце видеокарты мы можем обнаружить лишь одинокий разъем дополнительного питания 6-pin.

Правый торец видеокарты Sapphire HD 7770 GHz Edition OC

Верхний торец тоже выглядит довольно сиротливо. На нем расположен только разъем для подключения мостика CrossifireX.

Верхний торец видеокарты Sapphire HD 7770 GHz Edition OC

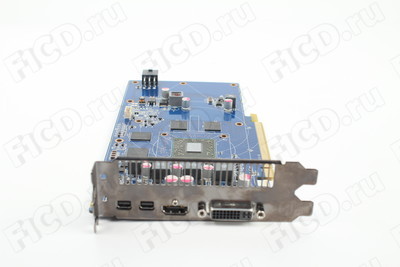

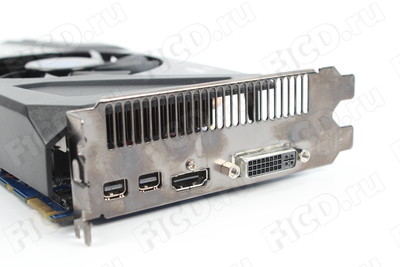

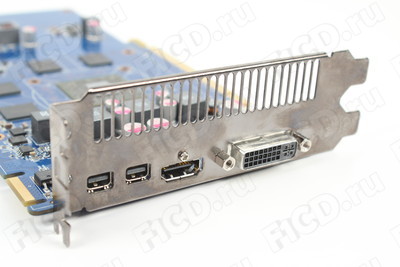

На левом торце устройства, помимо вентиляционной решетки расположились два разъема miniDisplayPort, DVI и HDMI.

Левый торец видеокарты Sapphire HD 7770 GHz Edition OC

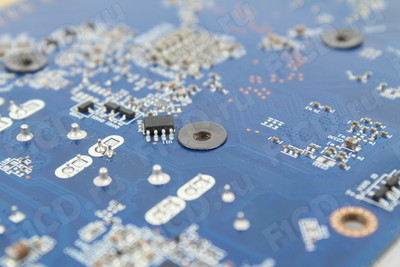

Оборотная сторона позволяет увидеть синий текстолит платы и довольно высокое качество пайки.

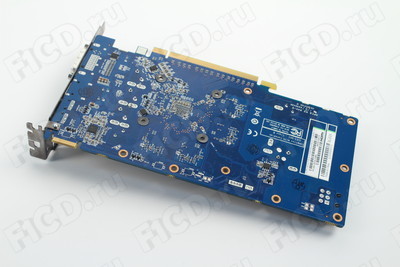

Оборотная сторона видеокарты Sapphire HD 7770 GHz Edition OC

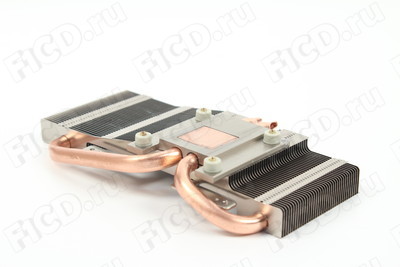

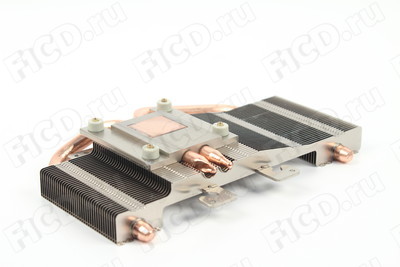

В основе системы охлаждения Sapphire HD7770GHzEditionOC лежат две тепловые трубки диаметром по 8 мм. Такая комбинация позволила сохранить компактные размеры системы охлаждения и обеспечить высокую эффективность за счет быстрой передачи тепла от графического чипа к радиатору.

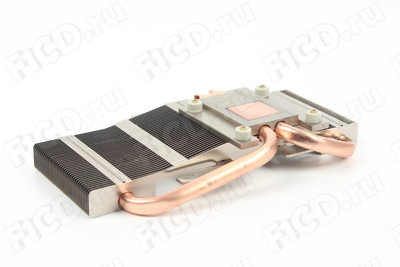

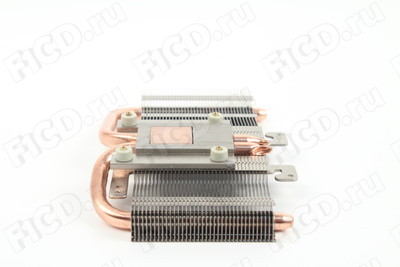

Внешний вид радиатора системы охлаждения Sapphire HD 7770 GHz Edition OC

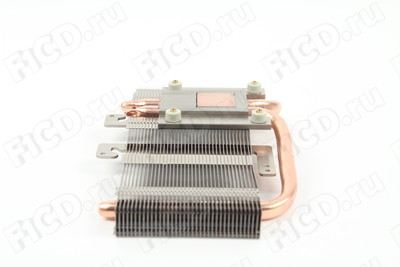

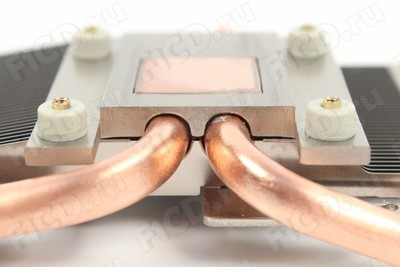

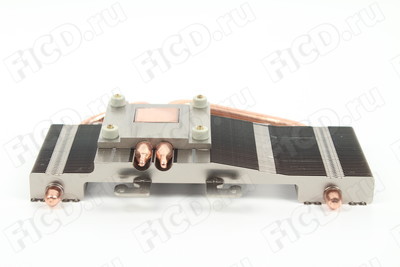

Тепловые трубки зажаты между двумя половинами основания.

Конструкция основания системы охлаждения Sapphire HD 7770 GHz Edition OC

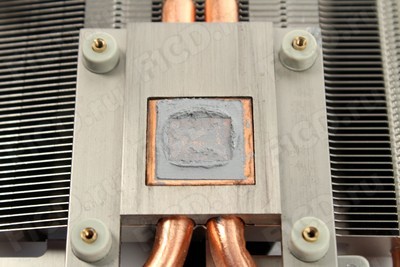

Качество полировки подошвы довольно низкое. Здесь есть и царапины и следы от кольцевой фрезы. Небольшая полировка могла бы повысить эффективность системы охлаждения.

Качество полировки основания системы охлаждения Sapphire HD 7770 GHz Edition OC

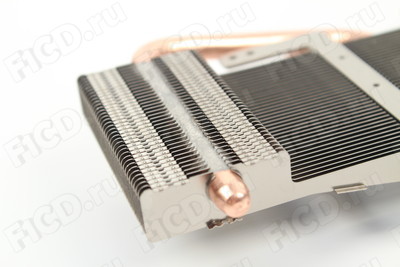

Радиатор закрывает всю плату и состоит из 37 пластин. Площадь рассеивания довольно велика, учитывая скромные габариты самой платы.

Радиатор системы охлаждения Sapphire HD 7770 GHz Edition OC

Продувается данный радиатор вентилятором FirstD FD9015U12S. Скорость вращения регулируется автоматически при помощи PWM и за все время тестирования не превысила 1400 оборотов в минуту. Вентилятор "съедает" 0,55 А по линии 12 В. Работает он очень тихо и не выделяется на фоне Thermalright Silver Arrow.

Вентилятор FirstD FD9015U12S

Для демонтажа системы охлаждения мы открутили четыре подпружиненных винта. После этого отсоединили систему охлаждения от самой платы.

Разделяем систему охлаждения и плату

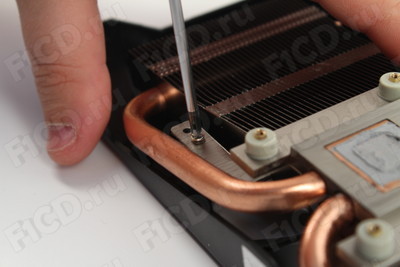

Радиатор прикручен к кожуху четырьмя винтами, а вентилятор и вовсе тремя. Сняв их, мы смогли полностью оценить видеокарту.

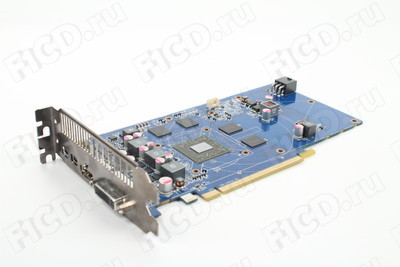

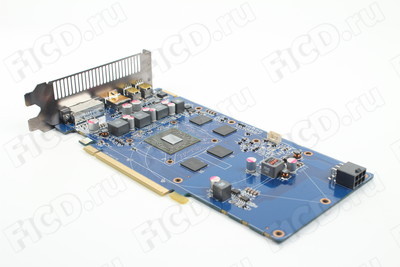

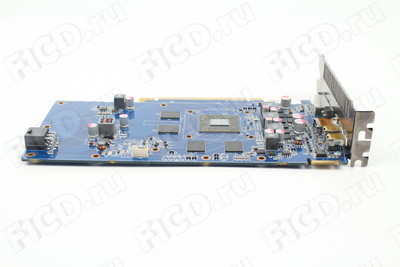

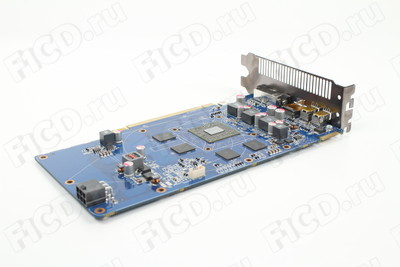

Внешний вид платы Sapphire HD 7770 GHz Edition OC

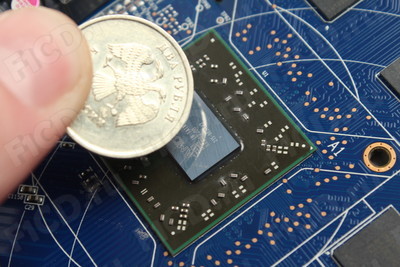

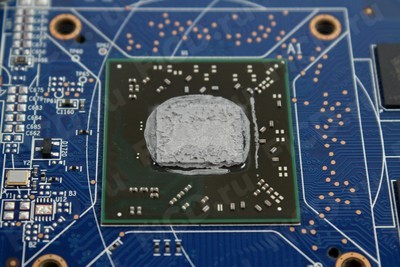

Чип имеет маркировку AMD NAS362.00 215-0825117 и произведен на Тайване.

Графический чип Sapphire HD 7770 GHz Edition OC

На Sapphire HD 7770 GHz Edition OC установлены четыре чипа видеопамяти с маркировкой Hynix H5GQ2H24MFA T2C 146A. Суммарный объем видеопамяти составляет 1 Гбайт.

Чип памяти Sapphire HD 7770 GHz Edition OC

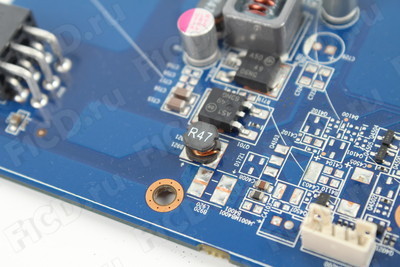

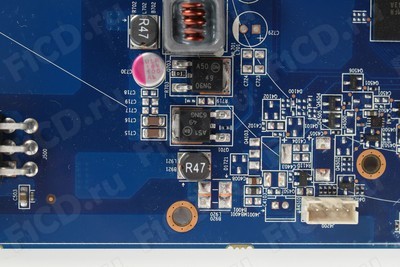

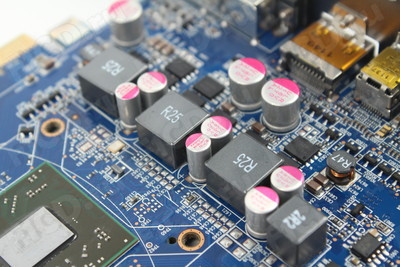

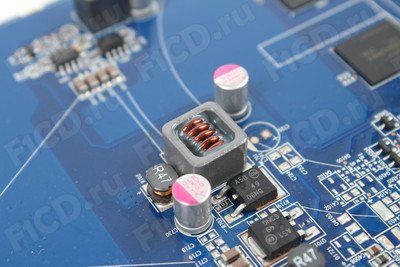

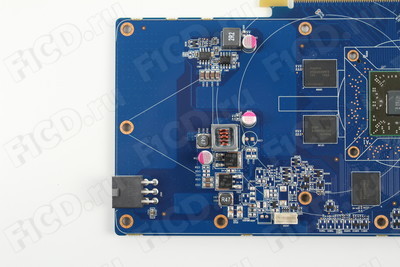

Система питания Sapphire HD 7770 GHz Edition OC довольно простая и незамысловатая, а компоненты хоть и недорогие, но вполне качественные.

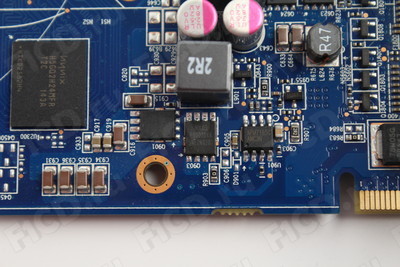

Подсистема питания видеокарты Sapphire HD 7770 GHz Edition OC

Тестирование Sapphire HD 7770 GHz Edition OC #

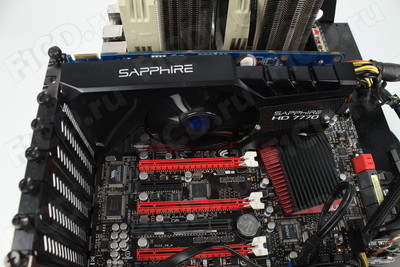

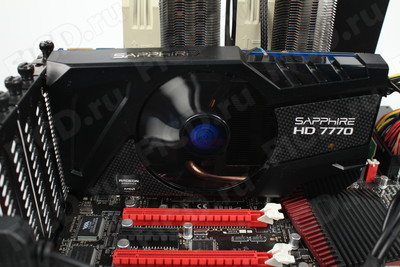

Мы проводили тестирование видеокарты при помощи тестового стенда, имеющего следующую конфигурацию:

Аппаратное обеспечение
Материнская плата Asus Rampage III Extreme
Процессор Intel Core i7 970
Кулер Thermalright Silver Arrow
ОЗУ 3x4 Гбайт Samsung DDR3 PC10600
SSD Intel Solid X25-M 160 Гбайт
Жесткий диск Seagate Barracuda 7200.12 1 Тбайт 7200 об.
Термоинтерфейс Arctic Cooling MX-4
Блок питания Hiper K1000
Программное обеспечение
Операционная система Windows 7 Home Premium 64-бит
Драйвер NVIDIA 285.62
Catalyst 11.12
AMD 8.921.2 RC11
Catalyst 12.3

При попытке разгоне графического ядра нам удалось поднять частоту всего на 30 МГц, что ничтожно мало и не повысило серьезно производительность видеокарты. Возможно, нам попался не самый удачный экземпляр. Не стоит забывать и о том, что Sapphire HD 7770 GHz Edition OC имеет уже серьезно повышенную частоту графического процессора.

Графический процессор Cape Verde
Частота графического процессора 1150 МГц
Число потоковых процессоров 640 шт.
Число текстурных блоков 40 шт.
Число блоков растровых операций 16 шт.
Частота памяти 1250 МГц
Размер памяти 1024 Мбайт
Интерфейс памяти 128 бит
Тип памяти GDDR5
Интерфейс PCI-Express x16 (v3.0)
Рекомендуемый блок питания 500 Вт

Скоростные характеристики Sapphire HD 7770 GHz Edition OC позволяют уверенно играть в разрешении 1080p при высоких настройках графики, однако такие игры как Metro 2033 и Batman: Arkham City при максимальных настройках качества подтормаживали.


Sapphire HD 7770 GHz Edition OC Leadtek WinFast GeForce GTX 560 1Gb OC Zotac GeForce GTX 560 1Gb Inno3D iChill GeForce GTX 550 Ti Sapphire HD 6670
3DMark Vantage 17170 18678 18741 12768 8826
3DMark 11 1208 1383 1399 904 561
Unigine Heaven 2.0 DX10 45 51 51 34 21
Unigine Heaven 2.0 DX11 29 29 29 20 14
Call Of Juarez 67 78 78 51 31
Stalker: Call of Pripyat DX10 Day 89 111 111 73 40
Stalker: Call of Pripyat DX10 Night 90 108 109 70 43
Stalker: Call of Pripyat DX10 Rain 97 118 119 77 47
Stalker: Call of Pripyat DX10 SunShafts 71 87 88 58 32
Stalker: Call of Pripyat DX11 Day 77 99 100 66 34
Stalker: Call of Pripyat DX11 Night 76 101 101 67 37
Stalker: Call of Pripyat DX11 Rain 80 110 111 72 39
Stalker: Call of Pripyat DX11 SunShafts 51 70 70 46 21
Resident Evil 5 150 157 158 125 85
Warhammer 40000: Dawn of War 2 84 91 86 81 54
Mafia II 65 83 84 57 33
GTA IV 59 66 66 63 37
Colin McRae Rally: Dirt 3 44 56 56 38 22
Batman: Arkham City 31 28 28 18 12
Crysis 2 DX11 + HiRes 27 30 31 20 12
Metro 2033 DX10 60 70 71 50 36
Metro 2033 DX11 15 18 18 10 9

Карта во время стресс-тестирования нагрелась до 55 градусов Цельсия. При этом в помещении в момент тестирования была температура около 27 градусов Цельсия. Это отличный показатель для видеокарты среднего ценового диапазона.


Sapphire HD 7770 GHz Edition OC Leadtek WinFast GeForce GTX 560 1Gb Zotac GeForce GTX 560 1Gb Palit GeForce GTX 560 1Gb
Температура в простое 32 32 33 32
Температура в нагрузке 55 75 89 84
Минимальные обороты 1205 1830 1620 1020
Максимальные обороты 1397 2670 2640 2070
Стресс-тестирование видеокарты Sapphire HD 7770 GHz Edition OC в Furmark Extreme Burn

Sapphire HD 7770 GHz Edition OC: Вывод #

Протестированный продукт оказался качественным и технически законченным, без каких-либо серьезных недоработок. Производительности достаточно, чтобы комфортно себя ощущать в самых последних играх, при этом карта работает очень тихо и потребляет мало энергии.

Мы попробовали найти какие-то существенные минусы, но так и не смогли этого сделать. Даже термопаста, нанесенная на графический чип, оказалась высокого качества.

При цене в 5000 рублей на момент тестирования, Sapphire HD 7770 GHz Edition OC является не самым оптимальным решением с точки зрения стоимости. В настоящее время конкуренты в виде NVIDIA GeForce GTX 560 и AMD Radeon HD 6930 предлагают более интересное соотношение "цена/производительность", поэтому AMD не мешало бы несколько снизить цену на данный продукт.

Плюсы Sapphire HD 7770 GHz Edition OC: #

  • Хорошая производительность.
  • Низкий уровень шума.
  • Очень эффективная система охлаждения.
  • Компактные размеры
  • Хороший комплект поставки.

Минусы Sapphire HD 7770 GHz Edition OC: #

  • Существенных недостатков обнаружено не было.

Фотогалерея Sapphire HD 7770 GHz Edition OC #

Протестировано в F1CD.ru
