Sapphire Radeon HD 7950 OC 3Gb: обзор и тест видеокарты для разгона

13 марта 2012, Скакунов Станислав 0
К нам на тесты прибыла видеокарта Sapphire HD 7950 OC 3Gb. Данный графический ускоритель отличается от своих собратьев заводским разгоном графического чипа с частоты 810 МГц до частоты 900 МГц, а также серьезно модифицированной системой охлаждения. Кроме этого, нас ждет богатый комплект поставки и очень хороший разгонный потенциал. Мы произведем разборку карты и сравним ее производительность с основными конкурентами, в том числе и со старшим братом в лице Sapphire HD 7970.

Видеообзор Sapphire Radeon HD 7950 OC 3Gb #

Не успели отгреметь хвалебные отзывы по новинке от компании AMD в лице AMD Radeon HD 7970, как на суд публики была представлена младшая версия, которая носит имя AMD Radeon HD 7950. Естественно, AMD Radeon HD 7950 стоит дешевле, да и по производительности разработчик их также несколько разделил. Однако не стоит забывать о существовании такого явления, как разгон.

Сегодня мы заполучили на тесты Sapphire HD 7950 OC 3Gb. Как становится ясно уже из самого названия — карта разогнана и обладает 3 Гбайт видеопамяти. Но это не единственные изменения. Замене подверглась система охлаждения — на более тихую и эффективную.

Комплект поставки Sapphire HD 7950 OC 3Gb #

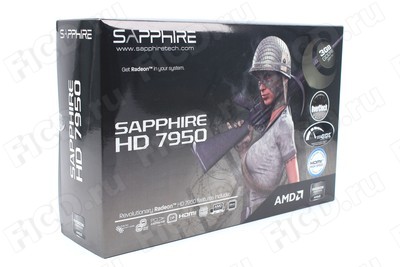

Коробка имеет средние размеры и очень похожа на упаковку от протестированной нами ранее Sapphire HD 7970 3Gb. Все те же темные тона, и расцветка очень похожа. Даже девушка с лицевой стороны коробки та же. Здесь же мы можем обнаружить несколько пиктограмм, описывающих особенности видеокарты.

Лицевая сторона коробки Sapphire HD 7950 OC 3Gb

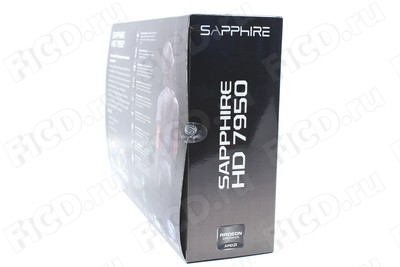

На трех торцах коробки никакой дополнительной полезной информации найти не удалось. На нижнем же торце расположилась информация о спецификациях и системных требованиях.

Нижний торец коробки Sapphire HD 7950 OC 3Gb

Переходим к осмотру обратной стороны. Здесь мы можем обнаружить информацию о новых технологиях, которые применяются в Sapphire HD 7950 OC 3Gb.

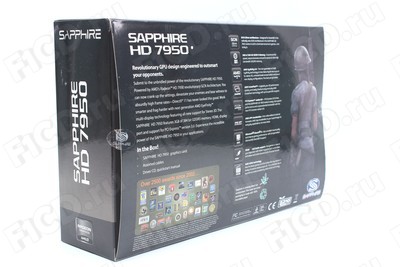

Оборотная сторона коробки Sapphire HD 7950 OC 3Gb

В самой коробке находится карта. Она очень надежно упакована и при транспортировке случайно повредить ее будет проблематично. Здесь же можно найти и комплект поставки, в который, помимо самой видеокарты, входят:

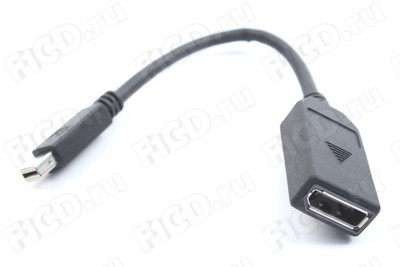

  • Переходник Mini DisplayPort → DisplayPort.
  • Переходник HDMI → DVI.

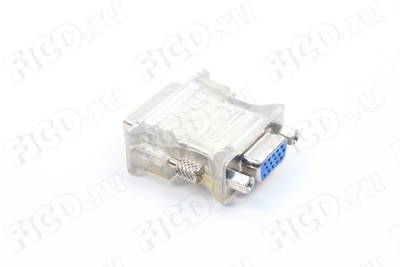

  • Переходник DVI → D-Sub.

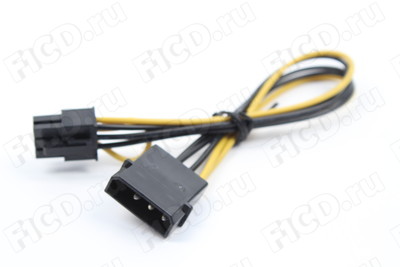

  • Два переходника питания Molex → 6-pin.
  • Кабель HDMI.

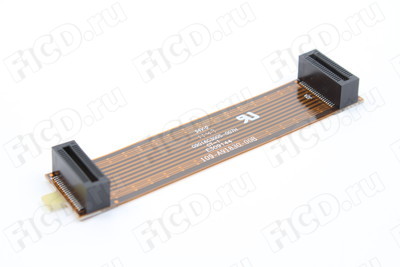

  • Мостик CrossfireX.
  • Диск с программным обеспечением.
  • Документация.

Комплект не такой богатый, как у Sapphire HD 7970, однако все необходимое имеется.

Комплект поставки Sapphire HD 7950 OC 3Gb

Дизайн Sapphire HD 7950 OC 3Gb #

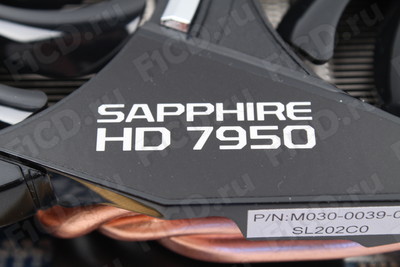

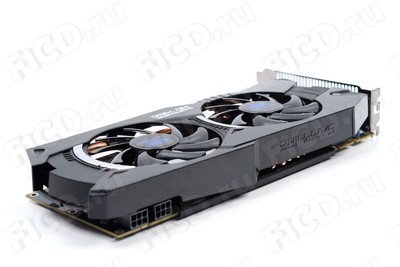

Внешне карта выглядит более агрессивной по сравнению с референсным дизайном. Способствует этому как черный цвет кожуха системы охлаждения, так и его рубленые и острые грани. На лицевой панели находятся два крупных вентилятора системы охлаждения.

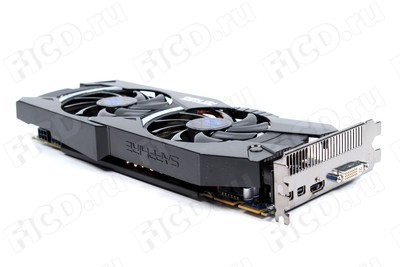

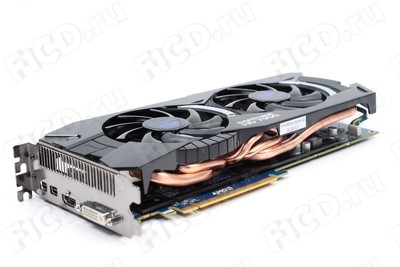

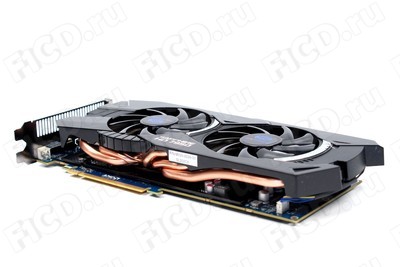

Лицевая панель видеокарты Sapphire HD 7950 OC 3Gb

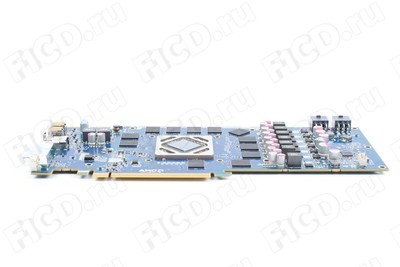

Правый торец платы закрыт пластиковым кожухом, поэтому увидеть его не представляется возможным.

Правый торец видеокарты Sapphire HD 7950 OC 3Gb

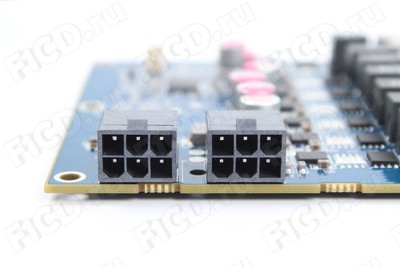

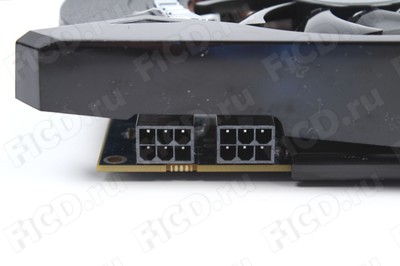

На верхнем торце можно найти два 6-pin разъема дополнительного питания, переключатель выбора одной из двух прошитых BIOS, а также разъемы для подключения мостиков CrossfireX.

Верхний торец видеокарты Sapphire HD 7950 OC 3Gb

В данном случае дизайнеры победили инженерный гений, поэтому после того, как вы подключите два 6-pin разъема дополнительного питания, достать их оттуда будет уже проблематично, поскольку расстояние между кожухом системы охлаждения и разъемом очень маленькое.

Заднюю панель украшают разъемы для подключения внешних устройств:

  • 2 х Mini DisplayPort.
  • 1 x HDMI.
  • 1 x DVI.

Комплектные переходники позволят подключить к Sapphire HD 7950 OC 3Gb практически любой монитор или телевизор.

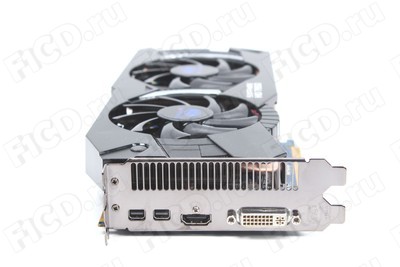

Задняя панель видеокарты Sapphire HD 7950 OC 3Gb

Давайте разберем видеокарту и посмотрим на начинку.

Берем карту Sapphire HD 7950 OC 3Gb в руки для разборки

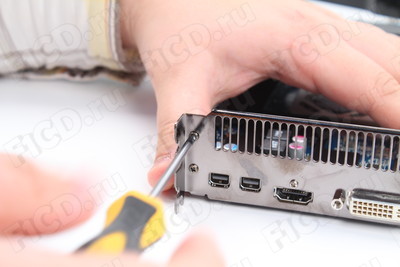

Для этого нам понадобится открутить девять подпружиненных винтов и отсоединить 4-pin разъем вентиляторов.

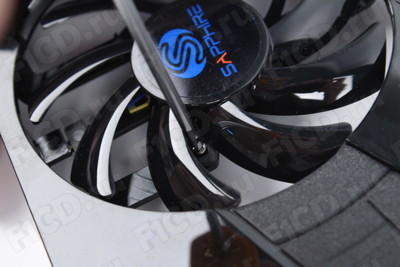

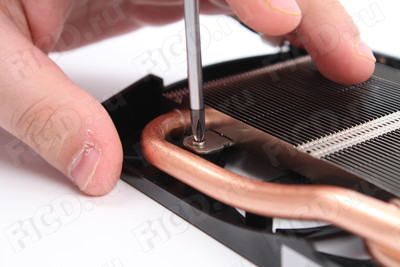

Откручиваем подпружиненные винты Sapphire HD 7950 OC 3Gb

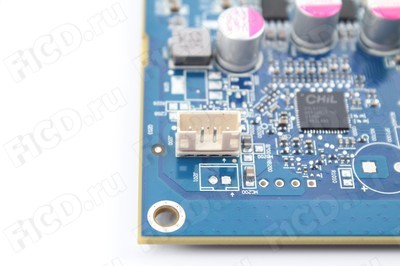

Разъем для подключения вентиляторов Sapphire HD 7950 OC 3Gb

После этого мы целиком снимаем всю систему охлаждения, и перед нами предстает сама плата во всей красе.

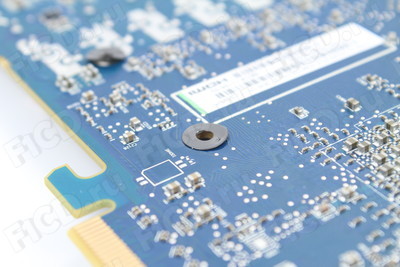

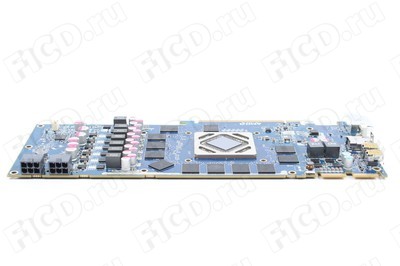

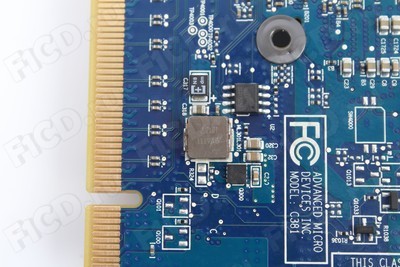

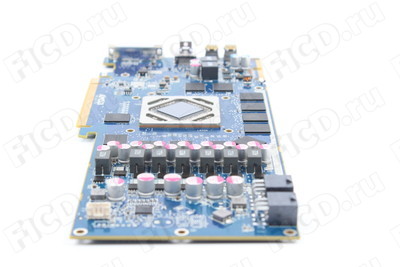

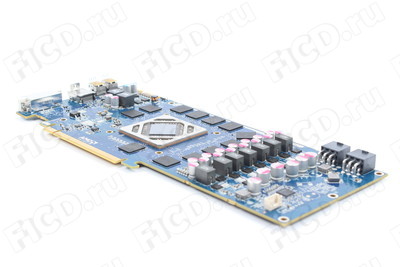

Печатная плата Sapphire HD 7950 OC 3Gb

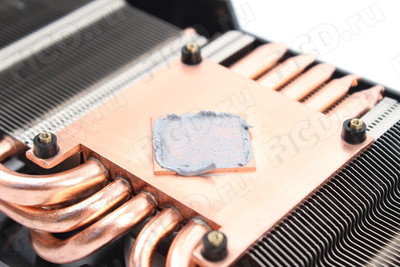

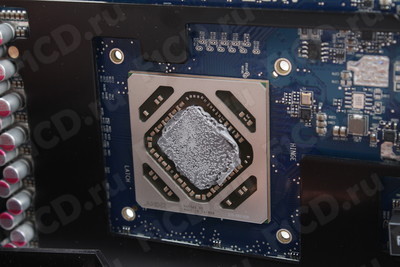

Термопасты нанесено с излишком. Как и в случае с Sapphire HD 7970, термоинтерфейс оказался весьма эффективным и замена его на Arctic Cooling MX-4 не дала никакого результата.

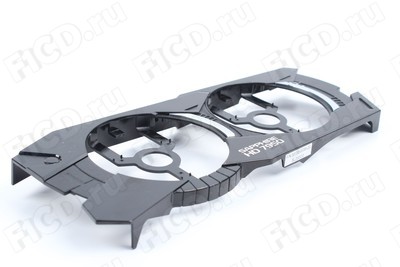

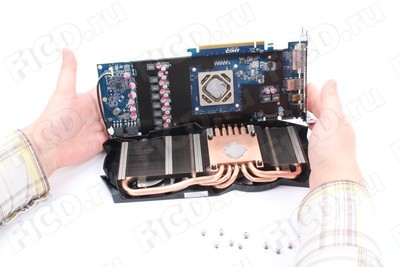

Полностью разобранная видеокарта Sapphire HD 7950 OC 3Gb

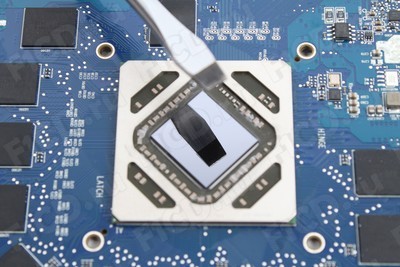

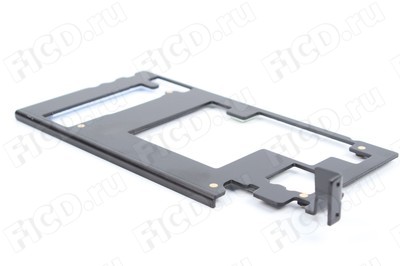

Сам чип находится в плотных металлических оковах, которые предотвращают все лишние механические воздействия, в том числе и защищают графический процессор от скола. Чип абсолютно зеркальный, мы не смогли увидеть даже его маркировки.

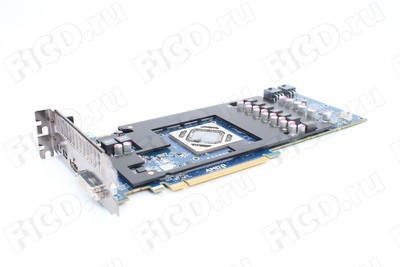

Металлическая рамка вокруг чипа

Видеопамять набрана двенадцатью FCDBGA-микросхемами. Все они расположились на лицевой стороне печатной платы, выпущены компанией Hynix и имеют маркировку H5GQ2H24MFR T2C. Суммарный объем составляет 3 Гбайт.

Чипы памяти Hynix H5GQ2H24MFR T2C

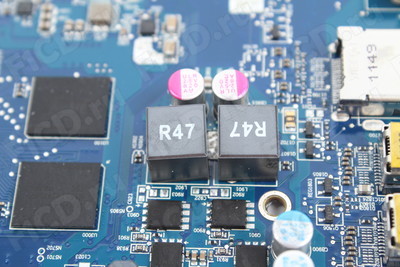

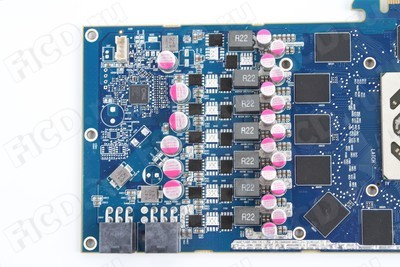

Система питания как будто скопирована с Sapphire HD 7970, однако компоненты менее качественные, хотя управляющим ШИМ-контроллером по-прежнему является ChiL CHL8228G. Кроме того, здесь количество фаз питания доведено до семи.

ШИМ-контроллер ChiL CHL8228G

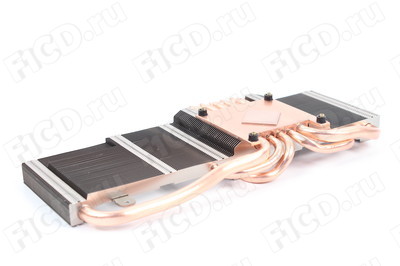

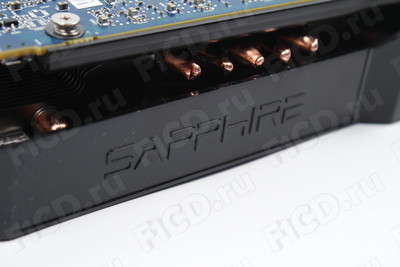

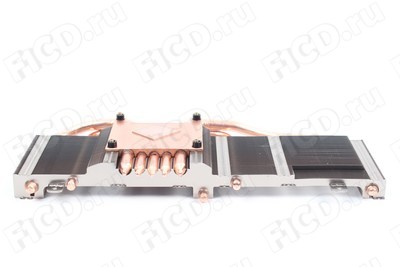

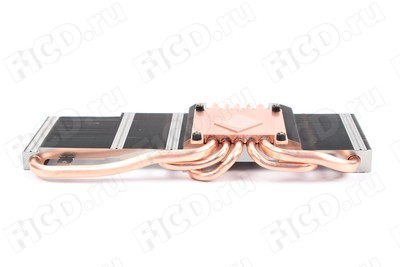

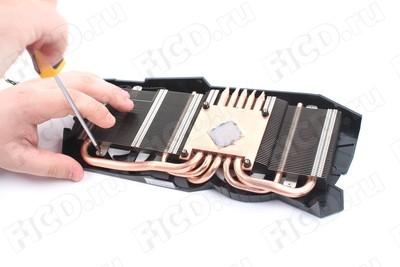

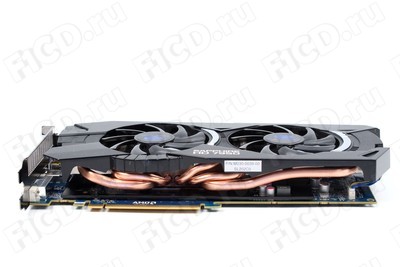

А сейчас давайте более подробно рассмотрим систему охлаждения Sapphire HD 7950 OC 3Gb. В ее основе лежат тепловые трубки, причем три из них имеют диаметр в 6 мм, а две крайние имеют диаметр 8 мм. Такая комбинация позволила сохранить компактные размеры системы охлаждения.

Основание системы охлаждения Sapphire HD 7950 OC 3Gb

Тепловые трубки зажаты между двумя половинами основания. Качество полировки подошвы довольно низкое. Здесь есть и царапины и следы от фрезы.

Качество полировки подошвы

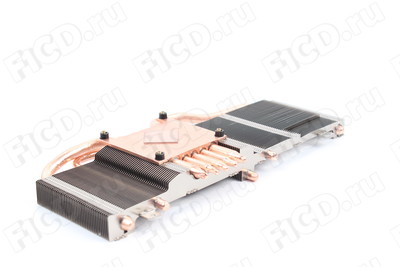

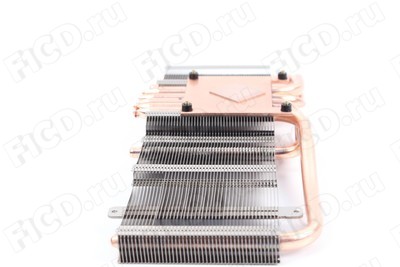

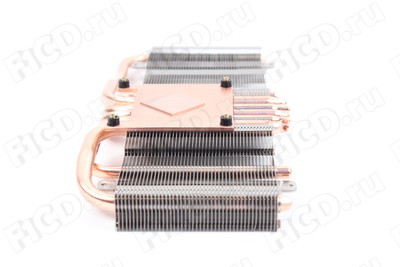

Радиатор закрывает всю плату и состоит из 45 пластин. Площадь рассеивания довольно велика.

Радиатор системы охлаждения Sapphire HD 7950 OC 3Gb

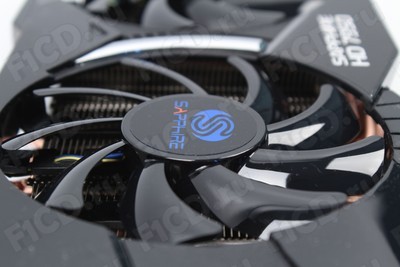

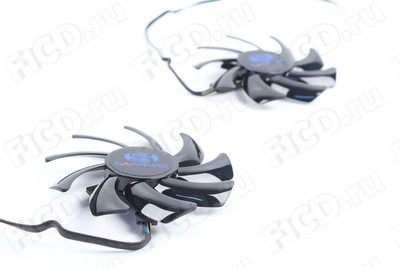

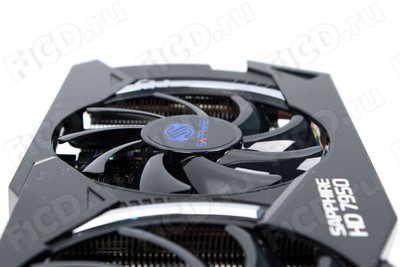

Продувает данный радиатор конструкция из двух вентиляторов FirstD FD7010H. Скорость вращения регулируется автоматически при помощи PWM в диапазоне от 1100 до 3200 оборотов в минуту. Каждый вентилятор "съедает" по 0,35 А по линии 12В.

Один из вентиляторов системы охлаждения Sapphire HD 7950 OC 3Gb

Тестирование Sapphire HD 7950 OC 3Gb #

Прежде всего, мы сравнили характеристики Sapphire HD 7950 OC 3Gb с ее "старшим братом" и референсным образцом. Результаты для наглядности сведены в одну таблицу:


Sapphire HD 7950 OC 3Gb Sapphire HD 7970 3Gb AMD Radeon HD 6970
Графический процессор Thaiti XT Thaiti XT Cayman XT
Площадь кристалла, мм2 365 365 389
Частота графического процессора, МГц 900 925 880
Число унифицированных шейдерных процессоров, шт. 1792 2048 1536
Число текстурных блоков, шт. 112 128 96
Число блоков растровых операций, шт. 32 32 32
Частота памяти, МГц 1250 1375 1375
Размер памяти, Мбайт 3072 3072 2048
Интерфейс памяти, бит 384 384 256
Тип памяти GDDR5 GDDR5 GDDR5
Интерфейс PCI-Express x16 (v3.0) PCI-Express x16 (v3.0) PCI-Express x16 (v2.1)
Энергопотребление, Вт 200 250 250
Рекомендуемый блок питания, Вт 550 550 550

Мы тестировали Sapphire AMD Radeon HD 7970 при помощи стенда, имеющего следующую конфигурацию:

Аппаратное обеспечение
Материнская плата Asus Rampage III Extreme
Процессор Intel Core i7 970
Кулер Thermalright Silver Arrow
ОЗУ 3x4 Гбайт Samsung DDR3 PC10600
SSD Intel Solid X25-M 160 Гбайт
Жесткий диск Seagate Barracuda 7200.12 1 Тбайт 7200 об.
Термоинтерфейс Arctic Cooling MX-4
Блок питания Hiper K1000
Программное обеспечение
Операционная система Windows 7 Home Premium 64-бит
Драйвер NVIDIA 285.62
Catalyst 11.12
AMD 8.921.2 RC11
Catalyst 12.3

Sapphire HD 7970 3Gb имеет штатный заводской разгон с 810 МГц до 900 МГц, что уже довольно прилично.

Показания GPU-Z на номинальных частотах

При таких значениях мы получили следующие результаты:


Sapphire HD 7950 OC 3Gb Sapphire HD 7970 3Gb Leadtek WinFast GeForce GTX 580 3G Sapphire HD 6970 Flex
3DMark Vantage 28127 29335 24751 23102
3DMark 11 2491 2716 2105 1860
Unigine Heaven 2.0 DX10 89 112 72 55
Unigine Heaven 2.0 DX11 59 70 43 35
Call Of Juarez 135 144 123 95
Stalker: Call of Pripyat DX10 Day 153 171 147 128
Stalker: Call of Pripyat DX10 Night 149 165 144 139
Stalker: Call of Pripyat DX10 Rain 166 185 156 153
Stalker: Call of Pripyat DX10 SunShafts 138 151 119 103
Stalker: Call of Pripyat DX11 Day 135 148 133 112
Stalker: Call of Pripyat DX11 Night 128 137 132 119
Stalker: Call of Pripyat DX11 Rain 142 154 146 134
Stalker: Call of Pripyat DX11 SunShafts 101 110 95 62
Resident Evil 5 166 164 157 162
Warhammer 40000: Dawn of War 2 86 90 83 88
Mafia II 109 113 114 96
GTA IV 66 66 66 66
Colin McRae Rally: Dirt 3 77 89 80 64
Batman: Arkham City 67 60 48 19
Crysis 2 DX11 + HiRes 49 53 46 26
Metro 2033 DX10 92 95 103 80
Metro 2033 DX11 33 35 27 35

Очень впечатляет. Видеокарта очень близко подобралась к Sapphire HD 7970 и обошла конкурента в лице Leadtek WinFast GeForce GTX 580 3G, однако мы не остановились и продолжили разгонять Sapphire HD 7950 OC 3Gb. В итоге мы перешагнули психологический барьер в 1 ГГц.

Показатели GPU-Z при разгоне

Давайте посмотрим на разницу в результатах:


Sapphire HD 7950 OC 3Gb Sapphire HD 7950 OC 1000/1500 Sapphire HD 7970 3Gb Sapphire HD 7970 3Gb OC 1100/1500
3DMark 11 2491 2753 2716 3105
Unigine Heaven 2.0 DX11 59 65 70 73
Stalker: Call of Pripyat DX11 Day 135 148 148 155
Stalker: Call of Pripyat DX11 Night 128 140 137 148
Stalker: Call of Pripyat DX11 Rain 142 155 154 167
Stalker: Call of Pripyat DX11 SunShafts 101 112 110 119
Colin McRae Rally: Dirt 3 77 86 89 102
Batman: Arkham City 67 56 60 68
Crysis 2 DX11 + HiRes 49 54 53 61
Metro 2033 DX11 33 36 35 38

Естественно нам стало любопытно — а насколько сильно греется сама видеокарта.


Sapphire HD 7950 OC 3Gb Sapphire HD 7970 3Gb Leadtek WinFast GeForce GTX 580 3G Sapphire HD 6970 Flex
Температура в простое 36 39 42 40
Температура в нагрузке 61 77 75 73
Минимальные обороты 1260 1090 1470 1732
Максимальные обороты 1707 2237 2100 3041

Результаты просто отличные! Карта даже при разгоне нагрелась всего до 64 градусов Цельсия. При этом в помещении в момент тестирования была температура около 26 градусов Цельсия.

Вентиляторы видеокарты фактически работают бесшумно и не выделяются на фоне вентиляторов Thermalright Silver Arrow. Но при перепадах или просто при высоких нагрузках дроссели на нашем экземпляре Sapphire HD 7950 OC 3Gb довольно сильно пищат. Естественно, такая проблема может быть характерна только для нашего экземпляра, однако при покупке лучше убедитесь сами в отсутствии данных шумов.

Скриншот из Furmark в режиме Extreme Burn

Sapphire HD 7950 OC: Вывод #

Sapphire HD 7950 OC 3Gb нам очень понравилась. Эта карта просто создана для разгона, причем его возможно осуществить даже с небольшим поднятием напряжения, а главное вентиляторы по-прежнему не будут очень сильно вас раздражать высоким уровнем шума.

Производительность оказалась также на высоте. После поднятия частот Sapphire HD 7950 OC 3Gb смогла обойти свою старшую сестру, которая является на данный момент самой быстрой одночиповой видеокартой в мире.

Как таковых минуса всего два. Это свистящие дроссели нашего экземпляра и проблемы при извлечении дополнительных коннекторов питания 6-pin. Однако если вы не планируете часто вынимать видеокарту из своего компьютера, то данный минус можно не учитывать.

При цене в 15600 рублей на момент тестирования, Sapphire HD 7950 OC 3Gb является отличным решением для оверклокеров, а также геймеров, которые приемлют только лучшие решения. Если бы не высокочастотный писк дросселей нашего экземпляра, то мы бы могли смело рекомендовать данную видеокарту к покупке.

Плюсы Sapphire HD 7950 OC: #

  • Высокая производительность.
  • Низкий уровень шума.
  • Очень эффективная система охлаждения.
  • Высокий разгонный потенциал.
  • Богатый комплект поставки.

Минусы Sapphire HD 7950 OC: #

  • Не очень удобное извлечение дополнительных коннекторов питания.

Фотогалерея Sapphire HD 7950 OC 3Gb #
