SRV|LEGION SL1000/Tmini: обзор микросервера на базе Intel Xeon E3
![](http://www.f1cd.ru/d/arts/1374/logo.jpg)
Содержание
- Видеообзор SRV|LEGION SL1000/Tmini
- Комплектация и характеристики SRV|LEGION SL1000/Tmini
- Дизайн SRV|LEGION SL1000/Tmini
- Тестирование SRV|LEGION SL1000/Tmini
- SRV|LEGION SL1000/Tmini: резюме
- Фотогалерея SRV|LEGION SL1000/Tmini
- Галерея интерфейса RAID-контроллера LSI Logic MegaRAID SAS 9260-4i в SRV|LEGION SL1000/Tmini
- Галерея интерфейса IPMI в SRV|LEGION SL1000/Tmini
- Отзывы
- Рассказать о статье
- Полезные ссылки
Видеообзор SRV|LEGION SL1000/Tmini #
Комплектация и характеристики SRV|LEGION SL1000/Tmini #
Микросервер прибыл к нам на тестирование в обыкновенной картонной коробке.
![](http://www.f1cd.ru/d/19/3/686/181/m_90256.jpg)
О том, что ожидает внутри, извещала лишь наклейка.
![](http://www.f1cd.ru/d/19/3/686/181/m_90260.jpg)

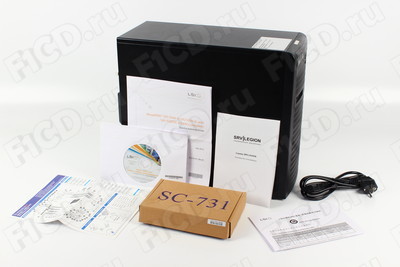

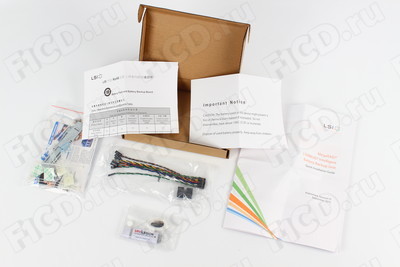

Из коробки мы извлекли следующее:
- Сам сервер SRV|LEGION SL1000/Tmini в сборе.
- Диск с ПО и документацию к RAID-контроллеру LSI Logic MegaRAID SAS 9260-4i и аварийной батарее.
![](http://www.f1cd.ru/d/19/3/686/181/m_90280.jpg)
![](http://www.f1cd.ru/d/19/3/686/181/m_90278.jpg)
![](http://www.f1cd.ru/d/19/3/686/181/m_90276.jpg)
- Кабель питания.
![](http://www.f1cd.ru/d/19/3/686/181/m_90281.jpg)
- Руководство пользователя микросервера.
![](http://www.f1cd.ru/d/19/3/686/181/m_90277.jpg)
- Flash-накопитель объёмом 4 Гбайт со шнурком и логотипом SRV|LEGION. В нашем образце он был пустой, но в процессе сборки производитель туда помещает все необходимые драйверы и ПО для выбранных заказчиком компонентов.
![](http://www.f1cd.ru/d/19/3/686/181/m_90273.jpg)
- Набор коннекторов.
![](http://www.f1cd.ru/d/19/3/686/181/m_90271.jpg)
- Набор крепёжных элементов, стяжек и заглушек с инструкцией к корпусу.
![](http://www.f1cd.ru/d/19/3/686/181/m_90275.jpg)
- Краткое руководство со схемой для материнской платы.
![](http://www.f1cd.ru/d/19/3/686/181/m_90279.jpg)
Комплектация спартанская – только минимум для включения сервера, и это обычное дело в бизнес-сегменте. Характеристики устройства мы свели в единую таблицу:
Процессор | Intel Xeon E3-1270V2, 8 Мбайт кэша, 4 ядра, 3,5 ГГц |
Чипсет | Intel C204 |
Оперативная память | 32 (4х8) Гбайт ECC DDR3-1600 |
Видео | BMC integrated Matrox G200 (интегрирован в материскую плату) |
Порты на задней панели | 2 x USB 2.0, 2 x LAN 1000 Мбит/с, 2 x PS/2, VGA, Serial, IMPI 2.0 (LAN) |
Порты на передней панели | 2 x USB 2.0 |
RAID-контроллер | Аппаратный, LSI Logic MegaRAID SAS 9260-4i с батареей |
Накопители HDD |
HDD: 4 x 4 Тбайт Hitachi HUS724040ALE640 (внутри корпуса без горячей замены) Привод DVD-RW внутренний |
ОС | Нет |
Блок питания | 300 Вт |
Габариты | 425x365x185 мм |
Дизайн SRV|LEGION SL1000/Tmini #

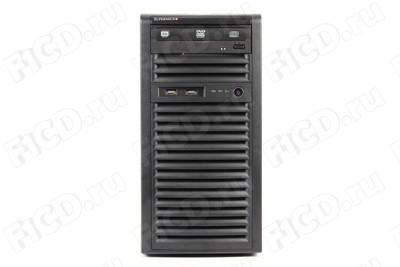

Дизайн у сервера достаточно практичный – почти весь корпус выполнен из окрашенного в чёрный металла, за исключением лицевой панели из чёрного пластика. Размеры устройства составляют 425x365x185 мм.
![](http://www.f1cd.ru/d/19/3/686/181/m_90261.jpg)
Возможности горячей замены в корпусе не предусмотрено, а в верхней части лицевой панели размещены:
- Передняя панель привода DVD-RW.
- Заглушка отсека 5,25 дюйма.
- Кнопка включения с подсветкой.
- Три светодиода состояния – оповещение, накопители и локальная сеть.
- Два порта USB.
![](http://www.f1cd.ru/d/19/3/686/181/m_90274.jpg)
Жёсткие диски, которых в тестируемой комплектации всего четыре, помещаются в отсек внутри корпуса, замыкаются с помощью пластиковых защёлок и дополнительно зажимаются винтами. Используются корпоративные накопители Hitachi HUS724040ALE640 объёмом 4 Тбайт каждый.
![](http://www.f1cd.ru/d/19/3/686/181/m_90285.jpg)

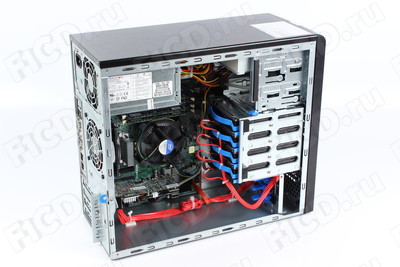

В целом предсобрана конфигурация очень аккуратно – все кабели перехвачены стяжками, лишние провода связаны в пучок, в общем, всё чинно, благородно и не мешает циркуляции воздуха.
![](http://www.f1cd.ru/d/19/3/686/181/m_90284.jpg)
А охлаждать есть что – в материнскую плату Supermicro X9SCL-F установлены:
- Четырёхъядерный процессор Intel Xeon E3-1270V2 со штатным охлаждением.
![](http://www.f1cd.ru/d/19/3/686/181/m_90286.jpg)
- Четыре модуля памяти по 8 Гбайт.
![](http://www.f1cd.ru/d/19/3/686/181/m_90289.jpg)
- Аппаратный RAID-контроллер LSI Logic MegaRAID SAS 9260-4i на базе логики LSISAS2108, снабжённый 512 Мбайт оперативной памяти DDR2-800 и аварийной батареей. Установлен контроллер во второй из трёх полноразмерных портов PCI-E x8.
![](http://www.f1cd.ru/d/19/3/686/181/m_90287.jpg)
- Блок питания Ablecom PWS-303-PQ мощностью 300 Вт с сертификацией КПД 80+. С его характеристиками можно ознакомиться в PDF-файле, предоставленном производителем.
![](http://www.f1cd.ru/d/19/3/686/181/m_90283.jpg)
В сервере используются модули памяти Kingston KVR16E11/8 на чипах DDR3-1600 производства ELPIDA. Они имеют тайминг CL-11, рабочее напряжение 1,5В и поддерживают ECC.
![](http://www.f1cd.ru/d/19/3/686/181/m_90288.jpg)
На задней стенке сервера, кроме задней панели материнской платы, панели БП и перфорированной планки RAID-контроллера, расположен закреплённый на резиновых штифтах вентилятор Nidec UltraFlo T92T12MMA7-57. Он имеет диаметр 92 мм, максимальную скорость вращения 3100 об./мин. и изготовлен на базе магнитостабилизированного подшипника скольжения.
![](http://www.f1cd.ru/d/19/3/686/181/m_90265.jpg)
На материнской плате имеются следующие выходы:
- Два LAN-порта 1 Гбит/с.
- Два порта USB 2.0
- Два коннектора PS/2 – один для мышки, другой для клавиатуры.
- Видеовыход VGA.
- Последовательный порт.
- Порт IPMI 2.0 (LAN).
На дне сервера предусмотрены четыре прорезиненные ножки с отличным сцеплением.
![](http://www.f1cd.ru/d/19/3/686/181/m_90267.jpg)
Также радует наличие резиновых прокладок для гашения вибраций компонентов и стенок корпуса.
Тестирование SRV|LEGION SL1000/Tmini #

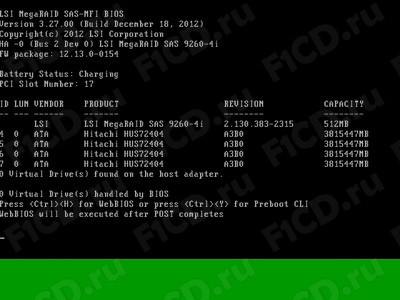

Перед началом тестирования требуется сконфигурировать накопители. Это делается после старта сервера по нажатию клавиш [Ctrl]+[H].
![](http://www.f1cd.ru/d/19/2/595/181/m_83025.jpg)

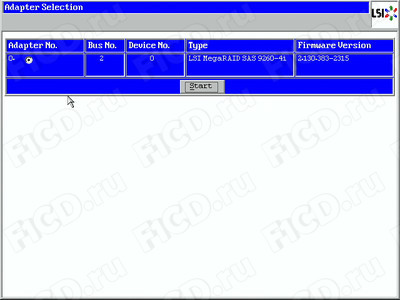

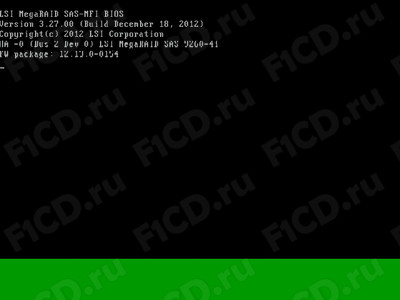

Это вызывает так называемый WebBIOS – интерфейс аппаратного контроллера, поддерживающий мышь и ввод с клавиатуры. Это не удивительно – логику для него создавала компания LSI Logic, как и контроллер LSI Logic MegaRAID SAS 9260-4i в нашем испытуемом. Если контроллеров в системе несколько, то можно выбрать подходящий, но в нашем случае он один.
![](http://www.f1cd.ru/d/19/3/700/181/m_92866.jpg)
Интерфейс фактически полностью идентичен контроллеру Intel, отличие лишь в возможностях устройства и выданной ему лицензии.
![](http://www.f1cd.ru/d/19/3/700/181/m_92870.jpg)
Посмотреть функционал можно в разделе Controller Properties: он покажет всю техническую информацию о настраиваемой модели и позволит сконфигурировать некоторые базовые опции.
![](http://www.f1cd.ru/d/19/3/700/181/m_92871.jpg)

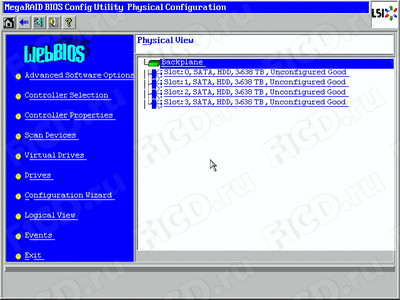

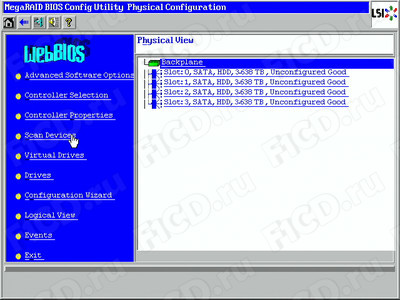

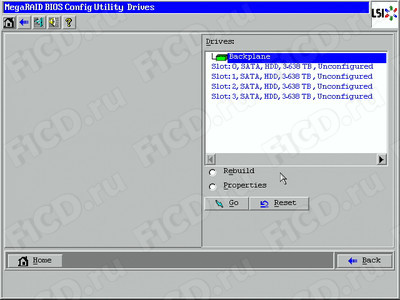

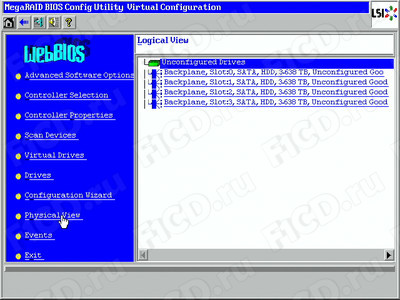

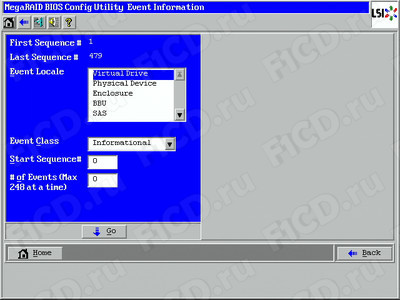

Также можно проверить состояние используемых накопителей – по одному за раз, подготовить их к извлечению или произвести некоторые другие специфичные операции.
![](http://www.f1cd.ru/d/19/3/700/181/m_92875.jpg)

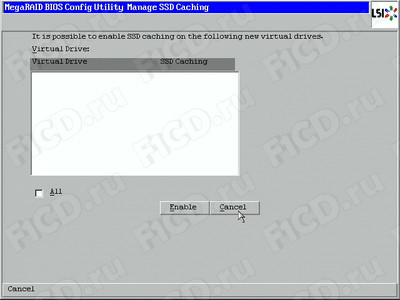

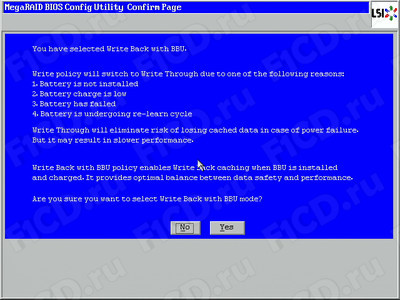

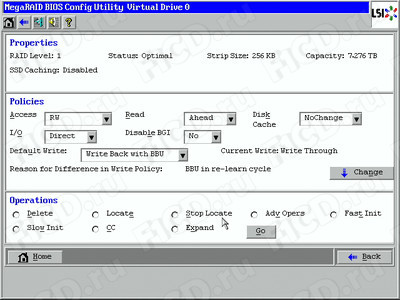

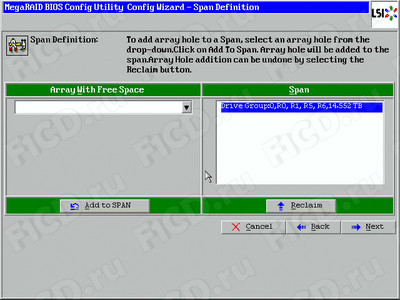

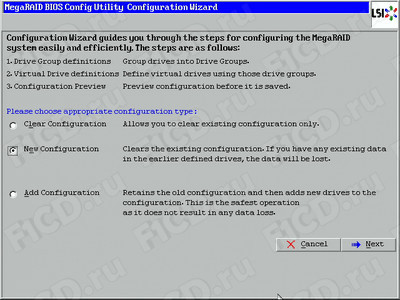

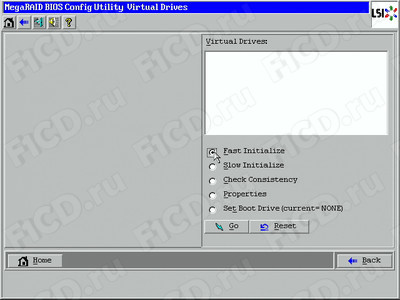

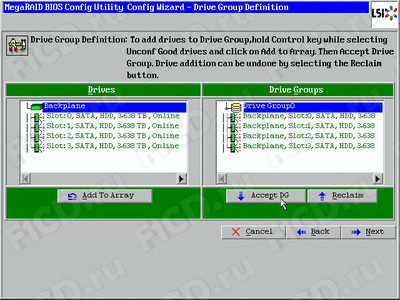

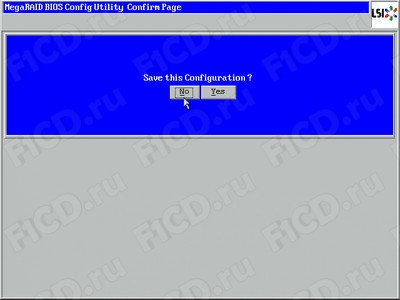

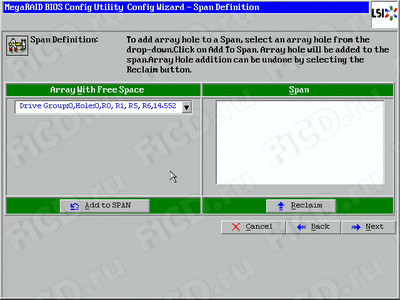

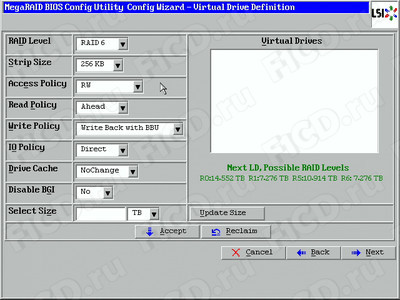

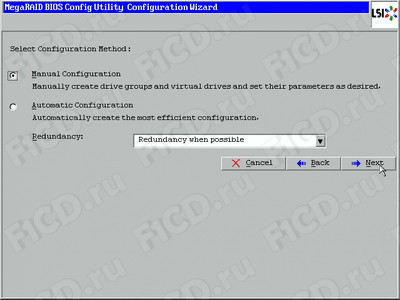

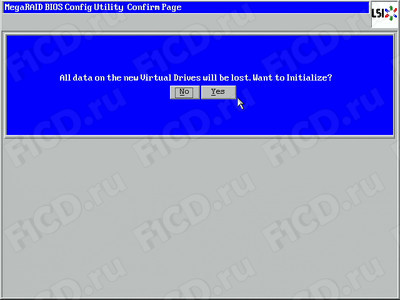

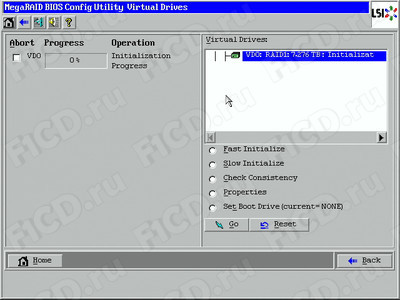

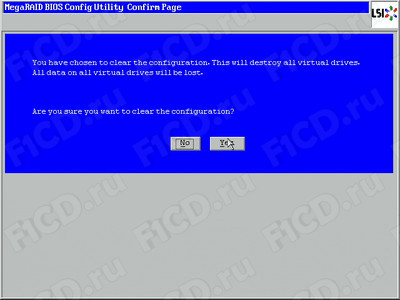

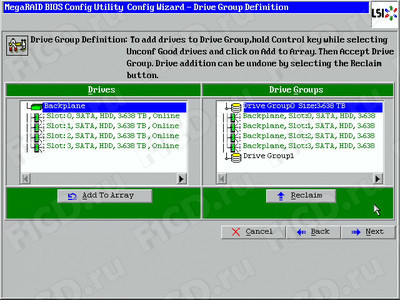

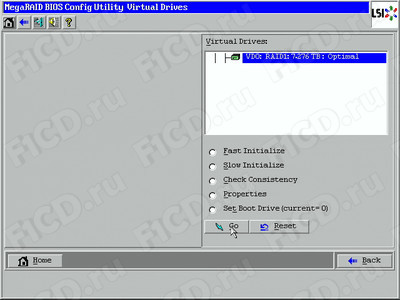

Массив создается в Configuration Wizard, который представляет собой пошаговый мастер создания виртуальных устройств. Мы создали массив на четыре диска типа RAID 10 как наиболее оптимальный по производительности и надежности. Отметим, что как таковой настройки RAID 10 нет – он автоматически создается при выборе RAID 1 на четыре накопителя.
![](http://www.f1cd.ru/d/19/3/700/181/m_92887.jpg)
![](http://www.f1cd.ru/d/19/3/700/181/m_92888.jpg)
По клику на Exit мы вышли из настройки и далее решили попробовать IPMI 2.0, поддерживаемый данным сервером как через специально выделенный LAN-порт, так и на портах LAN1-2 при соотвествующей настройке. Также для IPMI можно организовать failover парой из выделенного порта и LAN 1 или LAN 2.
![](http://www.f1cd.ru/d/19/3/700/181/m_92899.jpg)
Стандарт IPMI позволяет делать с сервером фактически всё, что душа пожелает, без нужды в подключении к нему монитора, мышки и прочих устройств после старта. В SRV|LEGION SL1000/Tmini для IPMI-подключений выделен специальный LAN-порт, который автоматически получает адрес при наличии в сети DHCP-сервера. Обратившись к нему, можно получить доступ в веб-интерфейс, в данном случае за авторством производителя материнской платы – компании SuperMicro. Введя логин/пароль (так как это первое включение, то по умолчанию здесь используется ADMIN/ADMIN), мы попадаем на первый раздел – System, в котором сразу отображается страница System Information.
![](http://www.f1cd.ru/d/5/5/1374/25/m_92953.jpg)
На ней же можно выбрать FRU Reading – краткую информацию о сервере, если она есть.
![](http://www.f1cd.ru/d/5/5/1374/25/m_92954.jpg)

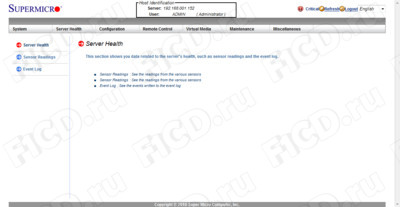

Следующий раздел – это Server Health, и включает он в себя две функциональные страницы:
- Sensor Reading отображает показания сенсоров, позволяя быстро оценить состояние аппаратной части.
![](http://www.f1cd.ru/d/5/5/1374/25/m_92956.jpg)
- Event Log – это обычный журнал событий с возможностью фильтрации по важности.
![](http://www.f1cd.ru/d/5/5/1374/25/m_92957.jpg)

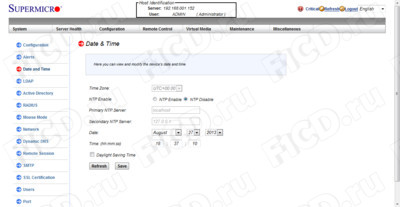

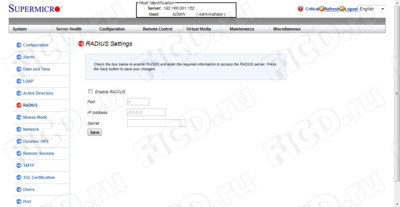

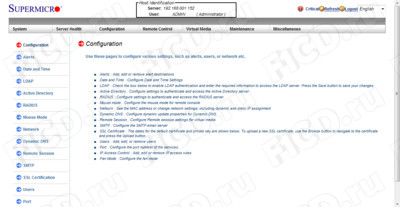

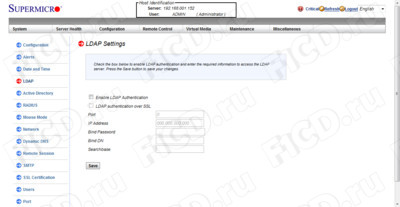

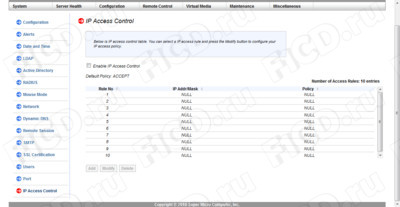

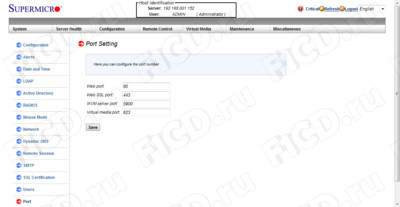

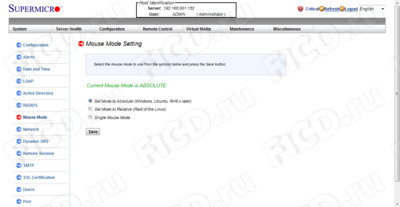

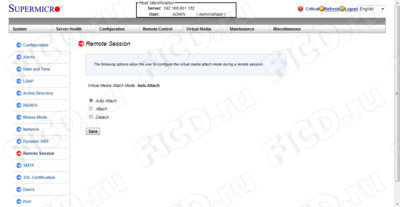

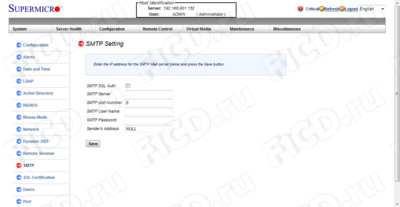

Раздел Configuration самый обширный среди всех – он содержит такие настройки, как работа мыши, пользовательские записи, авторизация по LDAP и Active Directory, режим присоединения виртуальных устройств для удаленного сеанса, поддержка RADIUS, SMTP и SSL, а также такие несложные вещи, как оповещения и время/дата.
![](http://www.f1cd.ru/d/5/5/1374/25/m_92959.jpg)
![](http://www.f1cd.ru/d/5/5/1374/25/m_92967.jpg)
![](http://www.f1cd.ru/d/5/5/1374/25/m_92968.jpg)
![](http://www.f1cd.ru/d/5/5/1374/25/m_92964.jpg)

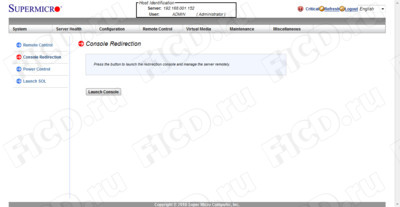

Раздел Remote Control содержит едва ли не самое интересное – два вида удаленной консоли (iKVM во вкладке Console Redirection и SoL в Launch SoL), а также управление питанием.
![](http://www.f1cd.ru/d/5/5/1374/25/m_92971.jpg)
![](http://www.f1cd.ru/d/5/5/1374/25/m_92973.jpg)

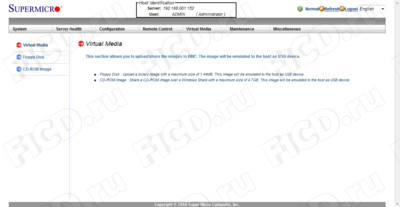

Раздел Virtual Media позволяет монтировать образы floppy-дисководов и ISO-образы с помощью SMB.
![](http://www.f1cd.ru/d/5/5/1374/25/m_92976.jpg)
![](http://www.f1cd.ru/d/5/5/1374/25/m_92977.jpg)

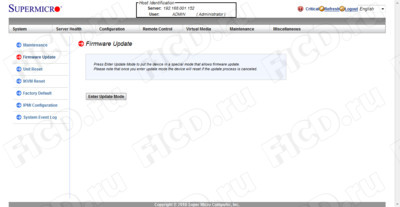

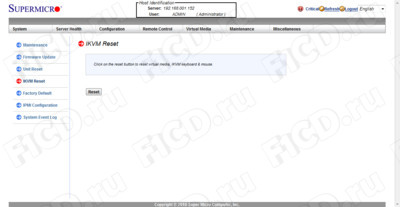

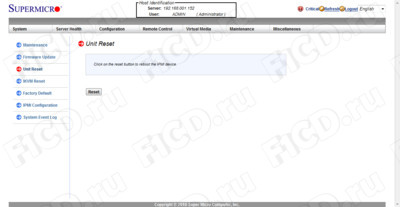

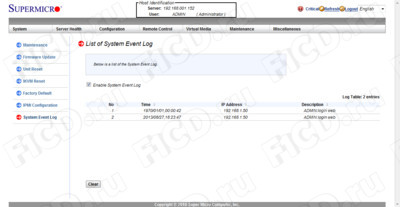

В разделе Maintenance представлены опции по сбросу настроек, перезагрузке и обновлению прошивки модуля IPMI, а также сброс iKVM и доступ к журналу.
![](http://www.f1cd.ru/d/5/5/1374/25/m_92978.jpg)
![](http://www.f1cd.ru/d/5/5/1374/25/m_92982.jpg)
![](http://www.f1cd.ru/d/5/5/1374/25/m_92983.jpg)

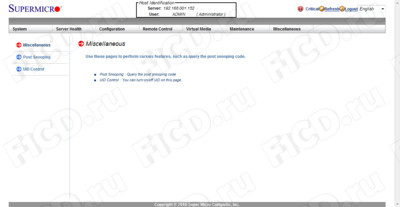

Последний раздел – Miscellaneous – показывает текущий код BIOS и включение/отключение UID.
![](http://www.f1cd.ru/d/5/5/1374/25/m_92986.jpg)
![](http://www.f1cd.ru/d/5/5/1374/25/m_92987.jpg)

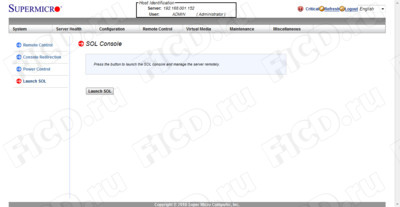

Инструмент SoL, или Serial over LAN, позволяет использовать Serial Console по сетевому соединению с помощью Java-приложения, встроенного в интерфейс IPMI.
![](http://www.f1cd.ru/d/5/5/1374/25/m_93096.jpg)
Другая консоль – Java iKVM – представляет собой приложение, обеспечивающее KVM over IP в отдельном окне независимо от наличия операционной системы на сервере.
![](http://www.f1cd.ru/d/5/5/1374/25/m_93091.jpg)
Кроме собственно передачи клавиатуры, видео и мыши до загрузки BIOS, консоль предлагает и дополнительные возможности, среди которых:
- Виртуальная полноразмерная клавиатура, поддерживающая сочетания клавиш.
![](http://www.f1cd.ru/d/5/5/1374/25/m_93094.jpg)
- Поддержка монтирования логических дисков, образов floppy-дисководов, приводов компакт-дисков и ISO-образов, что позволяет, к примеру, подключать загрузочные образы напрямую к серверу, минуя необходимость вообще подсоединять какие-либо носители к удаленной машине.
![](http://www.f1cd.ru/d/5/5/1374/25/m_93093.jpg)
- Управление питанием, захват снимков экрана и применение макросов – как запись, так и воспроизведение оных.
Именно с помощью этого режима мы установили на сервер пробную версию операционной системы Windows Server 2012. Инсталлировалась она со скоростью, близкой к установке с flash-накопителя средне-бюджетного диапазона.
![](http://www.f1cd.ru/d/5/5/1374/25/m_93095.jpg)
Для начала мы просмотрели доступную информацию о нашем сервере, чтобы убедиться, всё ли нормально работает.
![](http://www.f1cd.ru/d/5/5/1374/25/m_93103.jpg)
![](http://www.f1cd.ru/d/5/5/1374/25/m_93105.jpg)
Результаты синтетических тестов процессора и памяти в AIDA64 2.80 мы свели в единую таблицу:
CPU | CPU Queen | 46818 |
CPU PhotoWorxx | 13545 | |
CPU ZLib, Мбит/с | 313 | |
CPU AES | 14451 | |
CPU Hash, Мбит/с | 2988 | |
FPU VP8 | 6332 | |
FPU Julia | 19521 | |
FPU Mandel | 10335 | |
FPU SinJulia | 4978 | |
Память | Чтение из памяти, Мбит/с | 23627 |
Запись в память, Мбит/с | 24679 | |
Копирование в памяти, Мбит/с | 22527 | |
Задержка памяти, нс | 65.7 |
Также мы проверили производительность дискового массива в нескольких приложениях.
- В HD Tune 5 средняя скорость чтения составила 252 Мбайт/с при времени случайного доступа в 10,6 мс – налицо хорошая работа жёстких дисков и контроллера RAID-массива.
![](http://www.f1cd.ru/d/5/5/1374/25/m_93108.jpg)
- Atto Disk Benchmark показал, что с увеличением размера блока есть устойчивый рост скорости чтения с максимумом в 584 Мбайт/с блоками по 2048 Кбайт. Довольно стабильный максимум при записи составил около 380 Мбайт/с при размере блока от 32 до 8192 Кбайт.
![](http://www.f1cd.ru/d/5/5/1374/25/m_93111.jpg)
- Тест в Crystal Disk Mark 3 на линейные чтение/запись дал результат в 371 Мбайт/с и 195 Мбайт/с соответственно.
![](http://www.f1cd.ru/d/5/5/1374/25/m_93112.jpg)
Температурный режим сервера мы проверили прогревом процессора с помощью LinPack, и предельная температура на процессорных ядрах составила около 79 градусов Цельсия.
![](http://www.f1cd.ru/d/5/5/1374/25/m_93106.jpg)
При полной загрузке процессора и накопителей (циклическим тестом на случайное чтение) энергопотребление достигало 140 Вт.
![](http://www.f1cd.ru/d/5/5/1374/25/m_93122.jpg)
Энергопотребление при минимальной нагрузке не превышало 68 Вт.
![](http://www.f1cd.ru/d/5/5/1374/25/m_93121.jpg)
Шум от сервера не превышал фоновый в офисе – около 40 дБ. Впрочем, экономичность в таких системах не самое приоритетное – сохранность данных и производительность без ошибок более важны.
SRV|LEGION SL1000/Tmini: резюме #
Сервер SRV|LEGION SL1000/Tmini в рассмотренной нами конфигурации стоит 128419 рублей на момент тестирования, что обусловлено использованием качественного аппаратного контроллера, жёстких дисков бизнес-сегмента и серверных компонентов, особенно материнской платы. Платформа не только дозволяет реконфигурацию сервера и установку любой ОС как силами изготовителя, так и самостоятельно, но и обеспечивает полную поддержку IPMI версии 2.0 на любом LAN-порте и возможность организации failover для IPMI на базе выделенного порта и одного из LAN1/2. Это дает возможность оперативно контролировать состояние датчиков, перезагружать, включать и выключать сервер, а также настраивать RAID-контроллер, BIOS и операционную систему без нужды в том, чтобы вообще приближаться к серверу.
Плюсы SRV|LEGION SL1000/Tmini: #
- Быстрая работа дисковой системы – как контроллера, так и накопителей.
- Полная поддержка IPMI с возможностью использования одного порта из dedicated LAN/LAN1/LAN2.
- Поддержка failover для IPMI.
- Возможность конфигурирования при заказе.
- Возможность дальнейшей модернизации стандартными компонентами, совместимыми с платформой.
- Возможность выбора операционной системы и её дальнейшей смены.
- Высокий уровень сборки.
Минусы SRV|LEGION SL1000/Tmini: #
- Существенных не обнаружено.
Фотогалерея SRV|LEGION SL1000/Tmini #
Галерея интерфейса RAID-контроллера LSI Logic MegaRAID SAS 9260-4i в SRV|LEGION SL1000/Tmini #
Галерея интерфейса IPMI в SRV|LEGION SL1000/Tmini #
