ETegro Hyperion ES200 G4: обзор микросервера на базе Intel Xeon E3

21 марта 2013, Однокрылов Владимир 3
Сегодня мы рассмотрим микросервер ETegro Hyperion ES200 G4 в конфигурации на базе процессора Intel Xeon E3-1225 с тактовой частотой 3,2 ГГц. Его сопровождают 16 Гбайт оперативной памяти DDR-1333 и четыре предустановленных жёстких диска, подключенные к аппаратному RAID-контроллеру на логике LSI 2108. Также можно установить два SATA SSD 2,5" во внутренней части корпуса. Подробнее о производительности и экономичности данного микросервера читайте в нашем обзоре.

Видеообзор ETegro Hyperion ES200 G4 #

Комплектация и характеристики ETegro Hyperion ES200 G4 #

Микросервер прибыл к нам на тестирование в обыкновенной картонной коробке c наклейкой, что вообще типично для корпоративного оборудования.

Наклейка на коробке ETegro Hyperion ES200 G4

Внутри упаковки мы обнаружили следующий набор:

  • Сам сервер ETegro Hyperion ES200 G4.
  • Два диска с ПО и документацией.
Диски с ПО для ETegro Hyperion ES200 G4
  • Кабель питания.
Кабель питания ETegro Hyperion ES200 G4
  • Гарантийный талон.
Гарантийный талон ETegro Hyperion ES200 G4

Комплектация спартанская – только минимум для включения сервера, и это обычное дело для бизнес-сегмента. Характеристики устройства мы свели в единую таблицу:

Процессор Intel Xeon E3-1225, 8 Мбайт кэша, 4 ядра, 3,2 ГГц
Чипсет Intel C206
Оперативная память 16 Гбайт DDR3-1333
Видео Интегрировано в процессор
Порты на задней панели 4 x USB 2.0, 2 x LAN 1000 Мбит/с, DVI
Порты на передней панели 2 x USB 2.0
RAID-контроллер Аппаратный, Intel RS2BL040 на чипе LSI 2108
Накопители HDD 4 x 1 Тбайт Hitachi HUA72201 (в отсеке горячей замены)
Накопители SSD Возможность установки двух твердотельных накопителей 2,5 дюйма внутри корпуса
ОС Нет
Блок питания 350 Вт
Габариты 310x220x270 мм

Дизайн ETegro Hyperion ES200 G4 #

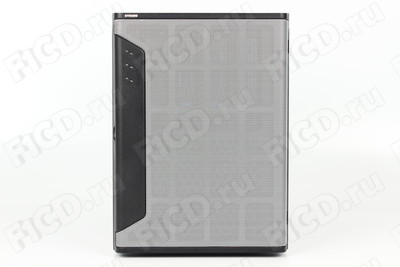

Внешний вид сервера очень строгий – чёрный металлический корпус с матовым напылением имеет размер 310x220x270 мм, а на лицевой стороне находится дверца с серебристой решёткой.

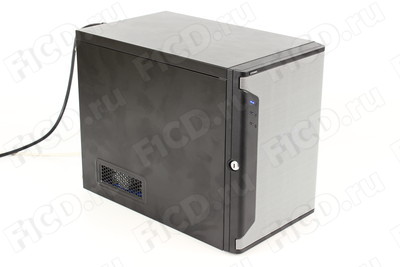

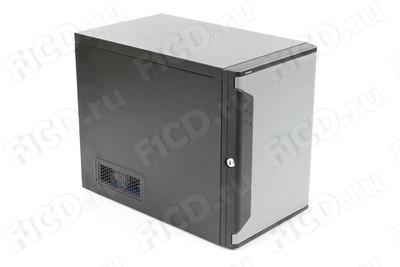

ETegro Hyperion ES200 G4

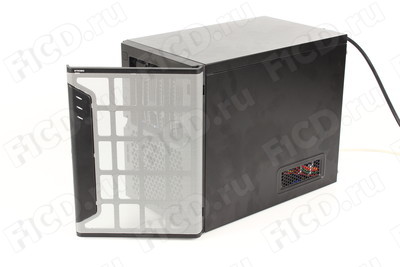

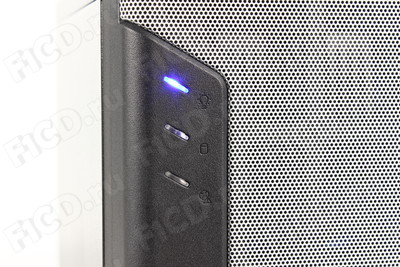

Дверца скрывает под собой три индикатора состояния, кнопку включения, вентиляционные отверстия, отсек для накопителей и два USB-порта.

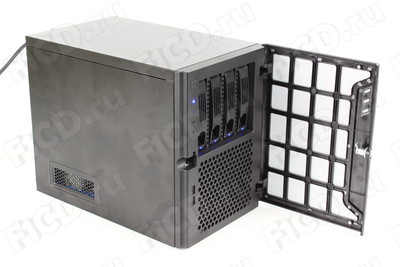

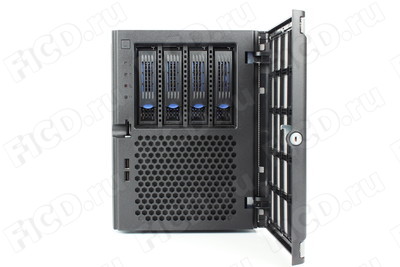

ETegro Hyperion ES200 G4 с открытой дверцей

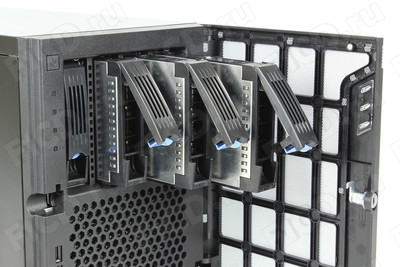

В отсек помещаются четыре корзины на металлической основе, замыкаемые с помощью пластиковых защёлок.

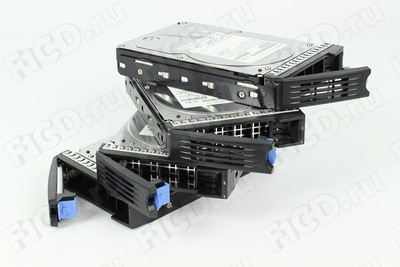

Накопители в ETegro Hyperion ES200 G4

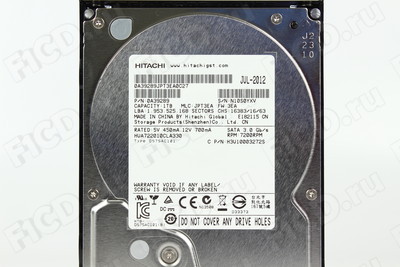

В корзины предустановлены четыре одинаковых жёстких диска – Hitachi HUA72201 объемом 1 Тбайт каждый.

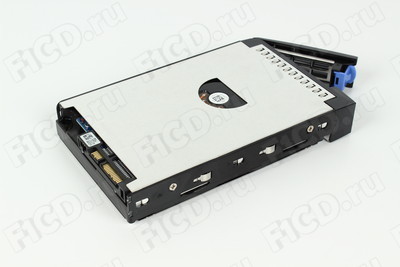

Жёсткий диск в корзине быстрой замены от ETegro Hyperion ES200 G4

На задней стенке отсека коннекторы для накопителей размещены на плате с отверстиями – это способствует вентиляции плотно размещенных корзин. В стенках отсека тоже предусмотрены вентиляционные отверстия.

Отсек быстрой замены ETegro Hyperion ES200 G4

Каждая корзина с накопителем имеет два индикатора – один отвечает за питание накопителя, а второй показывает активность передачи данных.

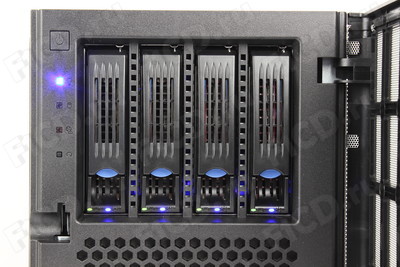

Светодиоды корзин накопителей ETegro Hyperion ES200 G4

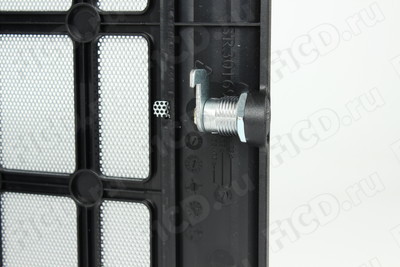

Для закрытия накопителей и кнопки питания от чужих шаловливых ручек имеется замок. Правда, ключа к нему в комплекте почему-то не было – производитель объяснил отсутствие ключа тем, что сервер передан на время для тестирования, а в рабочей комплектации он прилагается.

Запорный механизм ETegro Hyperion ES200 G4

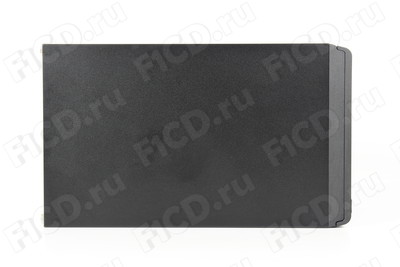

На съёмных боковинах в нижней части имеются небольшие вентиляционные отверстия.

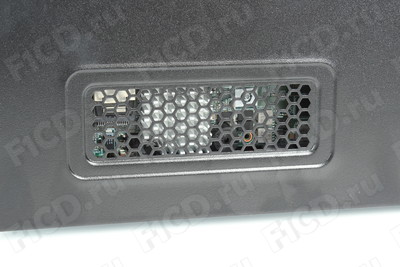

Вентиляция в боковине ETegro Hyperion ES200 G4

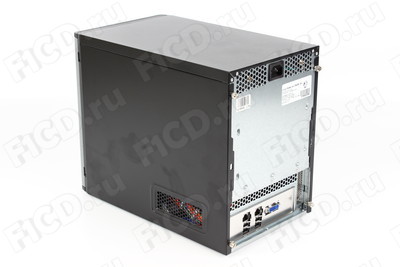

На задней стенке сервера вверху имеется коннектор питания, окружённый крупноячеистой перфорацией, и две технические наклейки.

Разъём питания ETegro Hyperion ES200 G4

Внизу задней панели разместились перфорированная заглушка аппаратного RAID-контроллера, вентиляционные отверстия и выходы материнской платы. В число последних входят:

  • Два LAN-порта 1 Гбит/с.
  • Четыре порта USB.
  • Видеовыход DVI.
Порты на задней стенке ETegro Hyperion ES200 G4

На дне сервера – четыре прорезиненные ножки. Они обладают отличным сцеплением, но немного красят поверхность стола.

Дно ETegro Hyperion ES200 G4

Сняв левую боковую стенку, мы видим внутренности сервера, и первое, что бросается в глаза – это плата аппаратного RAID-контроллера с кучей выходящих из неё проводов.

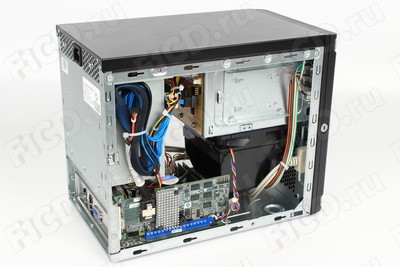

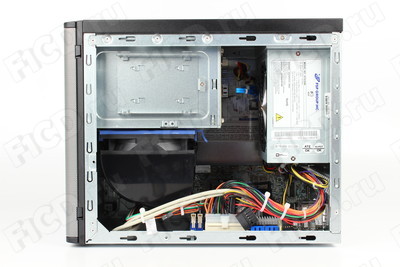

ETegro Hyperion ES200 G4 со снятой левой крышкой

Плата установлена в полноразмерный разъём PCI-E, хотя коннектор позволяет подключить её и к слоту поменьше. На логике платы смонтирован небольшой алюминиевый радиатор, а рядом с ним – "пищалка", которая очень пронзительно извещает окружающих о неполадках функционирования массива.

RAID-контроллер в ETegro Hyperion ES200 G4

Модель контроллера – Intel RS2BL040. Он имеет 512 Мбайт оперативной памяти на борту, поддерживает подключение четырёх устройств SAS/SATA 6 Гбит/с через разъём SFF8087 и базируется на чипе LSI 2108.

Накопители и всю систему "кормит" блок питания FSP ATX350N мощностью 350 Вт, размещённый вертикально – кулером вовнутрь системного блока. Распространённое решение, учитывая обычную устойчивость компонентов БП к перегреву, – практически получается, что основной массив тёплого воздуха будет отводиться как раз посредством блока питания.

Блок питания в ETegro Hyperion ES200 G4

Одновременно это позволяет сохранить полезный объём не такого уж большого корпуса. Интересно решён вывод коннектора питания на заднюю стенку – провод просто поместили в воздуховод, выводящий тепло.

Материнская плата в корпусе построена на базе чипсета Intel C206, что позволяет устанавливать в неё два модуля оперативной памяти ECC DDR3 (в нашей конфигурации использована связка 2 х 8 Гбайт DDR3-1333 производства Kingston) и процессоры Intel Xeon серии E3 12хх и сходные по архитектуре из семейства Intel Core i5 в слот LGA1555.

Кулер процессора ETegro Hyperion ES200 G4

Кулер на процессоре – стандартный боксовый для чипов Intel, а рядом с ним находится выход воздуховода от вентилятора, охлаждающего жёсткие диски. Также в корпусе можно разместить два накопителя SSD форм-фактора 2,5 дюйма.

Воздуховод охлаждения накопителей ETegro Hyperion ES200 G4

Общее качество сборки на довольно высоком уровне, корпус не имеет люфтов, все кабели аккуратно уложены и перевязаны, а охлаждению компонентов практически ничего не мешает.

Тестирование ETegro Hyperion ES200 G4 #

Перед началом тестирования требуется сконфигурировать накопители. Это делается после загрузки BIOS в настройках RAID-контроллера Intel RS2BL040 по нажатию сочетания клавиш [Ctrl]+[G].

Инициализация контроллера ETegro Hyperion ES200 G4

Отметим, что хоть инициализация контроллера происходит первой, попасть в его настройки всё равно можно только после загрузки BIOS, что позволяет подстроить параметры системной платы по своему усмотрению или выбрать иное загрузочное устройство.

Заставка BIOS в ETegro Hyperion ES200 G4

Вид BIOS стандартный – это AMI BIOS, довольно сильно ограниченный в части управления разгоном, да и поддержки Intel Management Engine в нем нет – по причине отсутствия поддержки Intel vPro в чипсете материнской платы.

Главная страница BIOS ETegro Hyperion ES200 G4

Например, в разделе настроек производительности доступна лишь регулировка напряжения на памяти. Соответственно, случайно или умышленно, превысить штатные частоты компонентов вряд ли получится. Впрочем, не то чтобы это было сильно нужно в корпоративном сегменте, да и такие действия, скорее всего, нарушат гарантию производителя.

Раздел "Perfomance" в BIOS ETegro Hyperion ES200 G4

После выхода из BIOS мы видим уже собственно настройку RAID-контроллера от Intel – вначале нам предлагают выбрать нужный контроллер.

Выбор контроллера RAID в ETegro Hyperion ES200 G4

Правда, он у нас один, и выбирать особо не из чего, поэтому кликаем – да, в интерфейсе поддерживается управление мышью – на кнопке "Start" и попадаем в главное окно, сразу показывающее логическое представление накопителей.

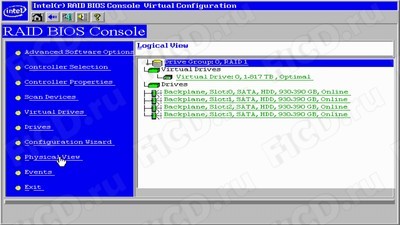

Главное окно настройки RAID-контроллера ETegro Hyperion ES200 G4

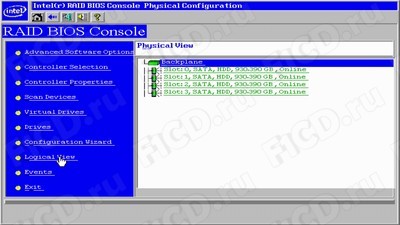

При желании, нажав на "Physical View", можно просмотреть физические устройства в системе.

Главное окно настройки RAID-контроллера ETegro Hyperion ES200 G4

Нажатие на "Advanced Software Options" выводит просмотр и добавление лицензий на создание массивов.

Раздел "Advanced Software Options" RAID-контроллера ETegro Hyperion ES200 G4

"Controller Selection" вновь приведёт к выбору контроллера, а "Controller Properties" покажет всю техническую информацию о настраиваемой модели и позволит сконфигурировать некоторые базовые опции.

Раздел "Controller Properties" RAID-контроллера ETegro Hyperion ES200 G4

"Scan Devices" обновит состояние устройств – это помогает быстрее определить устройство при замене накопителя, а панель "Drives" отображает накопители в системе.

Раздел "Drives" RAID-контроллера ETegro Hyperion ES200 G4

Можно как проверить состояние, так и настроить, извлечь и вывести информацию о конкретном накопителе

Информация о накопителе ETegro Hyperion ES200 G4

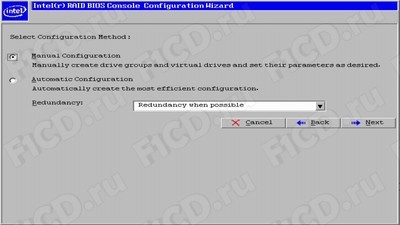

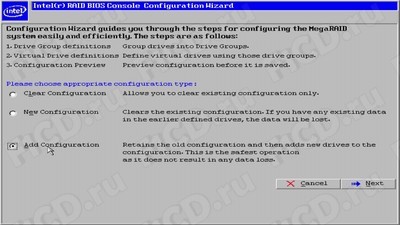

"Configuration Wizard" представляет собой пошаговый мастер создания виртуальных устройств – по сути, он объединяет накопители в массивы RAID, но при этом можно хранить в памяти старые конфигурации дисковой системы, быстро меняя роли сервера.

Раздел "Configuration Wizard" RAID-контроллера ETegro Hyperion ES200 G4

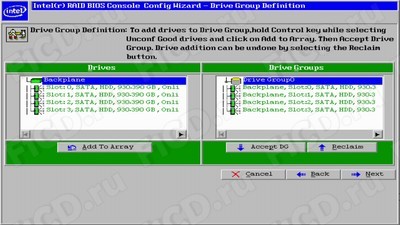

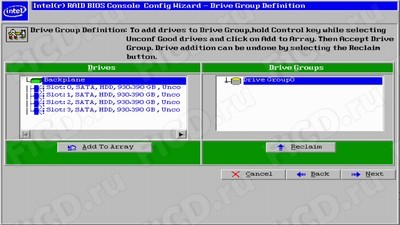

Мы же создали новую конфигурацию – для начала требуется объединить нужное количество дисков в группу, и затем создать ещё одну пустую дисковую группу, даже если использованы все доступные накопители, иначе мастер не пустит на следующий шаг.

Создание дисковой группы из накопителей ETegro Hyperion ES200 G4

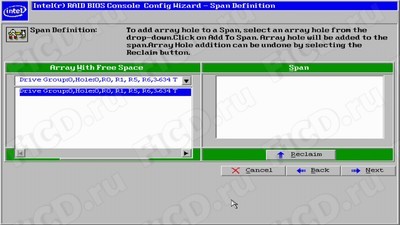

В следующем меню нужно выбрать дисковый массив – у нас он всего один – и указать его в "Span".

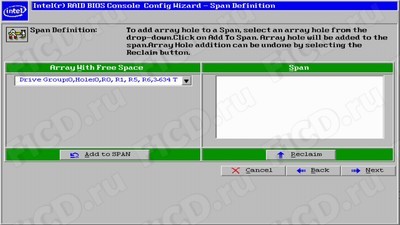

Выбор дисковой группы в RAID-контроллере ETegro Hyperion ES200 G4

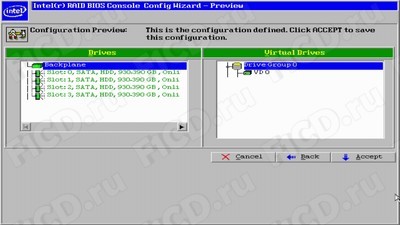

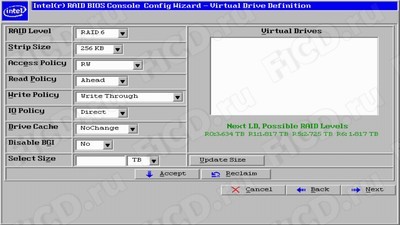

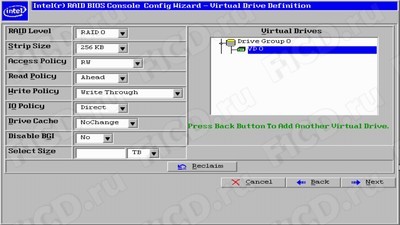

Затем можно выбрать тип массива, задать его размер и параметры функционирования. Большую часть параметров массива потом можно будет поменять в апплете Virtual Drives, а пока мы создадим массив на четыре диска типа RAID 10 как наиболее оптимальный по производительности и надежности. Отметим, что как таковой настройки RAID 10 нет – он автоматически создается при выборе RAID 1 на четыре накопителя.

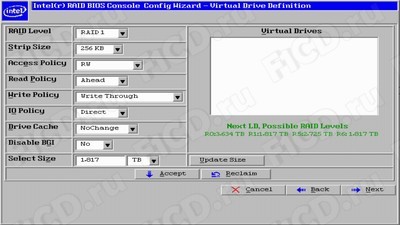

Создание массива RAID ETegro Hyperion ES200 G4

Впрочем, определить это несложно, глядя на доступные размеры для массивов – ведь чисто зеркальный массив имеет размер, равный наименьшему диску в массиве, а здесь мы имеем 50% от размера дисковой группы из одинаковых жёстких дисков. После создания конфигурации нас спросят об использовании SSD-накопителей в качестве кэша, однако в тестовом экземпляре твердотельные накопители отсутствуют, поэтому мы просто сохранили получившийся виртуальный накопитель.

Настройка SSD-кэша RAID-контроллера ETegro Hyperion ES200 G4

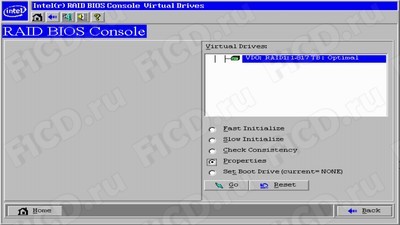

Панель "Virtual Drives" управляет созданными массивами – здесь можно инициализировать (быстро и с проверкой поверхности) созданные в "Configuration Wizard" массивы и задать их как доступное для загрузки устройство.

Раздел "Virtual Drives" RAID-контроллера ETegro Hyperion ES200 G4

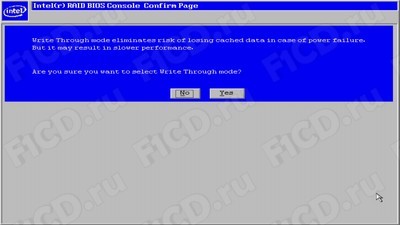

Также можно просмотреть и изменить параметры массивов.

Настройки дискового массива ETegro Hyperion ES200 G4

Последний раздел – "Events" – содержит в себе журнал событий контроллера и позволяет сформировать отчет по типу событий.

Раздел "Events" RAID-контроллера ETegro Hyperion ES200 G4

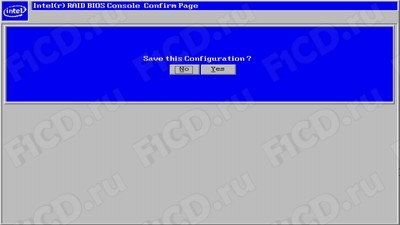

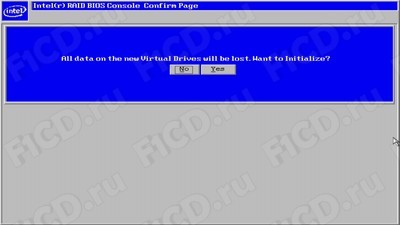

Пункт "Exit" позволяет покинуть панель настройки, что в любом случае требуется для обнаружения массивов в BIOS.

Выход из настройки RAID-контроллера ETegro Hyperion ES200 G4

После перезапуска мы видим наш виртуальный накопитель в списке инициализации контроллера.

Иницилизация накопителей ETegro Hyperion ES200 G4

После этого мы можем выбрать его в качестве загрузочного в BIOS.

Выбор созданного диска в BIOS ETegro Hyperion ES200 G4

Для проверки производительности сервера мы установили на него пробную версию операционной системы Windows Server 2012, которая в процессе установки без каких-либо проблем и дополнительных драйверов определила наш массив.

Установка Windows Server2012 видит дисковый массив ETegro Hyperion ES200 G4

После непродолжительной установки мы бегло просмотрели информацию о нашем сервере, чтобы убедиться, всё ли нормально работает. Показания как самой ОС, так и CPU-Z с GPU-Z соответствовали истине.

Информационное окно Windows Server 2012 в ETegro Hyperion ES200 G4
Информация о процессоре ETegro Hyperion ES200 G4
Информация о графике процессора ETegro Hyperion ES200 G4

Результаты синтетических тестов процессора и памяти в AIDA64 2.80 мы свели в единую таблицу:

CPU CPU Queen 30151
CPU PhotoWorxx 11479
CPU ZLib, Мбит/с 187
CPU AES 11038
CPU Hash, Мбит/с 2245
FPU VP8 5324
FPU Julia 15721
FPU Mandel 8717
FPU SinJulia 2820
Память Чтение из памяти, Мбит/с 15549
Запись в память, Мбит/с 16486
Копирование в памяти, Мбит/с 17000
Задержка памяти, нс 58

Также мы проверили производительность дискового массива в следующих приложениях:

  • HD Tune 5 – средняя скорость чтения составила 100 Мбайт/с при времени случайного доступа в 11,9 мс.
Результат тестирования массива ETegro Hyperion ES200 G4 в HD Tune 5
  • Atto Disk Benchmark показал устойчивый рост скорости чтения/записи с увеличением размера блока. Максимум при записи составил 271 Мбайт/с блоками по 512 Кбайт, максимум при чтении – 472 Мбайт/с блоками по 8192 Кбайт.
Результат тестирования массива ETegro Hyperion ES200 G4 в Atto Disk Benchmark
  • Тест в Crystal Disk Mark 3 на линейные чтение/запись дал результат в 276/260 Мбайт/с соответственно.
Результат тестирования массива ETegro Hyperion ES200 G4 в Crystal Disk Mark 3

Температурный режим сервера мы проверили прогревом процессора с помощью LinPack.

Температура компонентов ETegro Hyperion ES200 G4 при максимальной нагрузке процессора

Нагрев процессора получился довольно сильным – до 83 градусов, что из-за раскрутки вентиляторов сказалось на шуме: он достигал 52 дБ на расстоянии в 30 см. При минимальной нагрузке шум был намного меньше – до 42 дБ, а энергопотребление не превышало 70 Вт.

Энергопотребление ETegro Hyperion ES200 G4 при минимальной нагрузке

При полной загрузке процессора и накопителей (циклическим тестом на случайное чтение) энергопотребление добиралось и до 160 Вт.

Энергопотребление ETegro Hyperion ES200 G4 при максимальной нагрузке

Впрочем, учитывая мощность блока питания, производитель, видимо, рассчитывал и на большие нагрузки – на расширение системы более ёмкими накопителями и установку SSD.

ETegro Hyperion ES200 G4: резюме #

Микросервер ETegro Hyperion ES200 G4 в рассмотренной нами конфигурации стоит от 65000 рублей. Использование аппаратного контроллера позволяет быстро переориентировать встроенный дисковый массив при смене роли сервера, однако стоит помнить, что переключение конфигурации приводит с потере данных на виртуальном диске. Стандартная аппаратная платформа позволяет конечному заказчику производить установку практически любой операционной системы из семейств Windows или Unix как силами изготовителя, так и самостоятельно, а компания ETegro предоставляет за дополнительную плату расширенные гарантийные планы. Практически, реконфигурацию сервера можно производить как на стадии заказа, так и после окончания гарантийного срока самостоятельно.

Плюсы ETegro Hyperion ES200 G4: #

  • Быстрая работа дисковой системы – как контроллера, так и накопителей.
  • Возможность конфигурирования при заказе и дальнейшей модернизации сервера.
  • Возможность установить любую ОС – как при заказе, так и самостоятельно.
  • Качественная сборка.

Минусы ETegro Hyperion ES200 G4: #

  • Чипсет Intel C206 не поддерживает Intel vPro, что сужает возможности по удаленному администрированию.

Фотогалерея ETegro Hyperion ES200 G4 #



Галерея интерфейса RAID-контроллера Intel RS2BL040 в ETegro Hyperion ES200 G4 #
