Ganz ZN-DT2MTP-IR: обзор IP-камеры 1080p стандарта IP66

28 апреля 2014, Однокрылов Владимир 0
Героем нашего свежего обзора стала купольная IP-камера Ganz ZN-DT2MTP-IR. Модель оснащена CMOS-сенсором 1/2,8 дюйма с прогрессивной разверткой, снабжена инфракрасной подсветкой из 18 светодиодов и умеет снимать видео разрешением 1080p. Камера оборудована варифокальным объективом 3-9 мм и имеет степень защиты IP66 для любых погодных условий, что позволяет устанавливать её вне помещений.

Видеообзор Ganz ZN-DT2MTP-IR #

Комплект поставки Ganz ZN-DT2MTP-IR #

Упаковка IP-камеры Ganz ZN-DT2MTP-IR весьма внушительная для такого вида устройств и изготовлена из плотного картона.

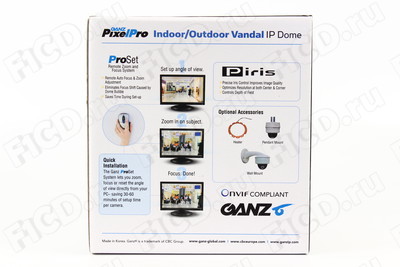

Упаковка IP-камеры Ganz ZN-DT2MTP-IR

Большую часть её объёма занимает сама камера, но нашлось место и для обширного набора аксессуаров, в который входят:

  • Клейкая резиновая прокладка.

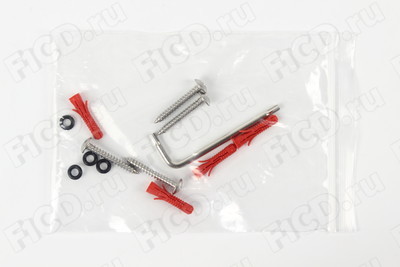

  • Набор крепежа с прокладками.
  • Ключ для снятия кожуха.
  • Инструкция.
  • Диск с ПО.
  • Композитный кабель.

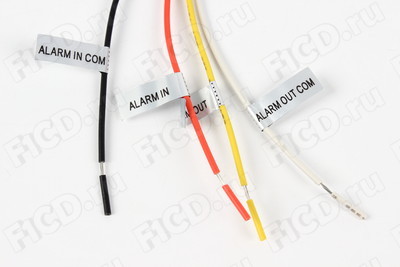

  • Провода для подключения к коннектору тревожного сигнала.
Комплектация IP-камеры Ganz ZN-DT2MTP-IR

Комплект исчерпывающий – есть всё что душе угодно, кроме Ethernet-кабеля. Но учитывая назначение камеры, кабель в любом случае стоит приобретать отдельно и обжимать до нужной для подключения длины.

Дизайн и технические характеристики Ganz ZN-DT2MTP-IR #

Внешний вид Ganz ZN-DT2MTP-IR весьма и весьма убедительный – белый металлический корпус диаметром 145 мм контрастирует с чёрной начинкой камеры, скрытой за прозрачным куполом. Высота устройства составляет 122 мм.

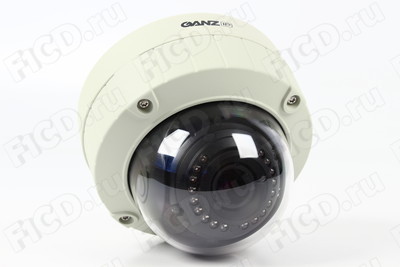

Камера Ganz ZN-DT2MTP-IR

Масса под стать размеру – целых 1127 г по нашим измерениям.

Ganz ZN-DT2MTP-IR на весах

Основание камеры несёт на себе несъёмные шнуры LAN PoE, аудио вход и выход, коннектор тревоги и питания 12В. Крепёжные отверстия закрыты резиновыми заглушками.

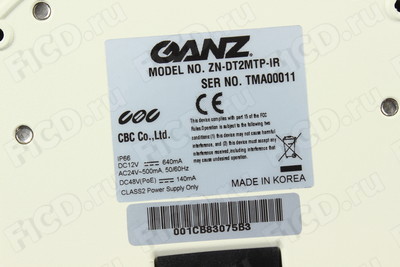

Основание IP-камеры Ganz ZN-DT2MTP-IR
Разъёмы IP-камеры Ganz ZN-DT2MTP-IR

Купол снимается только после откручивания четырёх винтов Torx Tamper Resistant со штырьками в центре шлица. Необходимый для этого ключ имеется в комплекте.

Вид сверху на Ganz ZN-DT2MTP-IR

После снятия купола, который держится ещё и на небольшом резиновом жгуте, нам становятся доступны:

  • Поворотный механизм объектива.
  • Сервисный видеопорт.
  • Светодиод состояния.
  • Кнопки сброса.
  • Коннектор обогревателя (сам обогреватель Ganz ZNA-HD1 в комплект поставки не входит и покупается отдельно).
Коннекторы в блоке объектива Ganz ZN-DT2MTP-IR

Как и в младшей модели Ganz ZN-MD221M, на объективе есть резиновая прокладка, позволяющая избежать отражения механизмов камеры. Что касается пыле- и влагозащищенности, то по количеству прокладок и качеству подгонки деталей соответствие стандарту IP66 не вызывает сомнений.

Прижатие прокладки объектива Ganz ZN-DT2MTP-IR к куполу

Для настройки положения объектив можно наклонять и поворачивать.

Блок объектива Ganz ZN-DT2MTP-IR

Официальные технические характеристики Ganz ZN-DT2MTP-IR вы можете посмотреть в таблице.

Модель ZN-DT2MTP-IR
Среда использования Наружная/внутренняя
Тип камеры Фиксированная
Формфактор Купольная
Материал корпуса Металл
Пыле- и влагозащищённость IP66
Вандалозащищённость Да
Тип матрицы КМОП
Размер матрицы 1/2,8 дюйма
Видепотоки 2
Тип развёртки Прогрессивная
Чувствительность 0,21 Люкс при F1.2, 0 Люкс при включении инфракрасных светодиодов
Тип объектива Встроенный, моторизованный, автофокусный
Параметры объектива 3-9 мм, F 1.2
Скорость затвора От 1/4 до 1/2000 с
Форматы сжатия видео Motion JPEG, H.264
Частота кадров
  • Motion JPEG: 1-30 fps при 1920x1080
  • H.264: 1-30 fps при 1920x1080
Работа с изображением
  • Положение кадра: отражение, переворот
  • Private Mask.
  • Настройки качества: яркость, контрастность, насыщенность, оттенок
Многопоточность
  • Возможность одновременной трансляции в Motion JPEG и H.264
  • Поддержка Unicast и Multicast
  • Поддержка 3GPP/ISMA RTSP
Расширенный баланс белого
Да
Проводная сеть (LAN) Ethernet 10/100, RJ-45
PoE (питание через Ethernet) Да.
Для работы нагревателя требуется питание 24В переменного тока.
Слот для карт памяти Нет
Входы/выходы для подключения устройств тревожной сигнализации Да
Определение движения Да
Безопасность HTTPS подключение, многопользовательский доступ с защитой по паролю, фильтр по IP адресам
Сетевые протоколы IPv4, HTTP, SMTP, UPnP, DNS, RTP, TCP, UDP, RTCP, DHCP, ARP, IGMP, IGMP, ICMP, NTP
Совместный доступ Не более 10 одновременных подключений. Без ограничения при использовании Multicast
Размер 122x145 (φ) мм
Вес 1100 г

Тестирование Ganz ZN-DT2MTP-IR #

Установить камеру несложно – нужно лишь приклеить резиновую прокладку на основание и смонтировать устройство на крепёж, используя комплектные прокладки. После установки можно поменять положение объектива вручную, корректируя его при помощи сервисного видеовыхода или просто на глаз.

Подключённая Ganz ZN-DT2MTP-IR на потолке

При этом весьма удобно наличие купола под рукой, а вернее, на резиновом жгуте – и закрыть камеру можно быстро, и уронить крышку нет никакой возможности. После монтажа остаётся лишь плотно закрутить антивандальные винты – и камера готова к работе.

Собранная Ganz ZN-DT2MTP-IR на потолке

Для поиска и обновления прошивки Ganz ZN-DT2MTP-IR используется утилита MULTI Upgrade Tool, позволяющая найти устройство даже при неверных настройках сетевого подключения и перенастроить параметры сети.

Программа обновления камеры Ganz ZN-DT2MTP-IR

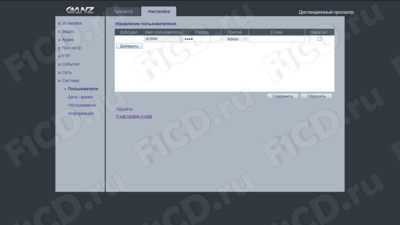

Фирменный веб-интерфейс, на вид практически одинаковый для всех IP-камер Ganz, имеет кое-какие отличия, в основном связанные с возможностями самих камер.

Главная страница веб-интерфейса Ganz ZN-DT2MTP-IR

Например, для автофокусного объектива Ganz ZN-DT2MTP-IR с диафрагмой P-iris доступно отдельное окошко с параметрами увеличения, фокуса и раскрытия диафрагмы. Реакция на изменение настроек не то чтобы молниеносная, но в целом сопоставима с общей скоростью работы веб-интерфейса.

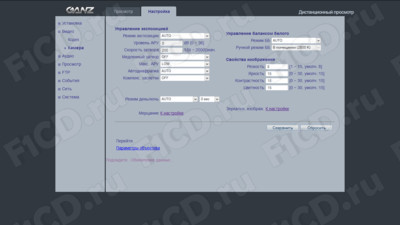

Настройки объектива в Ganz ZN-DT2MTP-IR

Что касается настроек, то неохваченных функций просто нет – в меню имеются и private mask, и определение движения, и даже вход/выход тревоги.

Настройки видеопотоков в веб-интерфейсе Ganz ZN-DT2MTP-IR
Настройка private mask в веб-интерфейсе Ganz ZN-DT2MTP-IR
Настройки порта тревоги камеры в веб-интерфейсе Ganz ZN-DT2MTP-IR
Настройки детектора движения в веб-интерфейсе Ganz ZN-DT2MTP-IR

Максимальное количество кадров, выдаваемое камерой на разрешении 1080р, достигает 30 кадров/с в формате H.264.

Пример кадра с записи Ganz ZN-DT2MTP-IR

Примеры видео вы можете загрузить по следующим ссылкам:

Для записи с Ganz ZN-DT2MTP-IR можно использовать программную панель управления, стороннее ПО или же специализированный сетевой видеорекордер, например, Ganz NR8HL – подробнее о нём вы можете прочесть в нашем материале Ganz ZN-MD221M: обзор антивандальной купольной IP-камеры 1080р.

Что касается панели управления, то называется она DMS Lite и представляет собой многофункциональный комплекс по контролю и записи как с камер, так и с целых NVR – разумеется, только производства Ganz.

Главное окно DMS Lite

Для подключаемых устройств хранятся журналы событий – здесь собрано всё, от срабатывания датчиков тревоги до определения движения в кадре.

Журнал событий камеры в DMS Lite

Отображать камеры на дисплее можно как группами, так и отдельными элементами – в этом случае камере просто отводится так называемый "экран". Весь фокус в том, что между экранами можно быстро переключаться, что ускоряет процесс контроля за ситуацией или реакцию на сигнал тревоги, к примеру.

Тестируемая камера в настройках DMS Lite
Вывод камеры в четверти панели DMS Lite

Энергопотребление Ganz ZN-DT2MTP-IR при подключении к фирменному рекордеру не превышало 7 Вт по данным самого NVR, а излишки тепла распределялись по массивному корпусу. При желании к камере можно подключить опциональный нагревательный элемент для работы в холодное время года.

Ganz ZN-DT2MTP-IR: резюме #

IP-камера Ganz ZN-DT2MTP-IR на момент тестирования стоит около 22000 рублей и представляет собой устройство, весьма надёжно защищённое от случайного или преднамеренного воздействия воды, пыли и ударов. При этом не страдают ни качество матрицы, ни возможности по управлению, а подключать и пользоваться камерой легче легкого.

Плюсы Ganz ZN-DT2MTP-IR: #

  • Хорошее качество съёмки с высоким разрешением.
  • Антивандальное исполнение.
  • Устойчивость к внешней среде по стандарту IP66.
  • Коннекторы для аудио, тревоги и внешнего питания 12/24В.

Минусы Ganz ZN-DT2MTP-IR: #

  • Существенных не обнаружено.

Фотогалерея Ganz ZN-DT2MTP-IR #

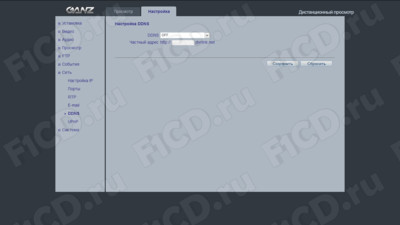

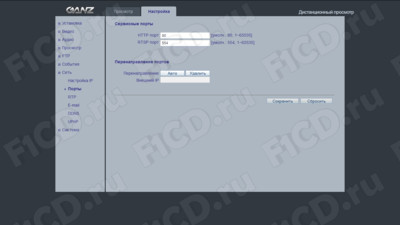

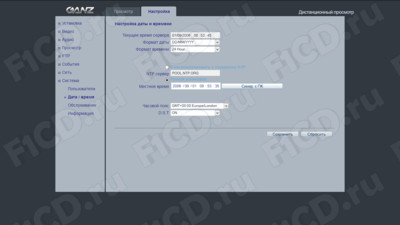

Веб-интерфейс Ganz ZN-DT2MTP-IR #

Протестировано в F1CD.ru
