Zavio D3200: обзор купольной IP-камеры 1080р для помещений

09 апреля 2014, Однокрылов Владимир 0
Наш новый обзор посвящён купольной IP-камере Zavio D3200 для видеонаблюдения в помещениях. Устройство оснащено 2-мегапиксельным сенсором, умеет снимать видео разрешением 1920x1080 при частоте 30 кадров в секунду и поддерживает кодек H.264. В модели есть слот для карт памяти microSD и встроенный микрофон. Поддерживается технология PoE, поэтому подключить камеру можно с минимумом проводов.

Видеообзор Zavio D3200 #

Комплект поставки Zavio D3200 #

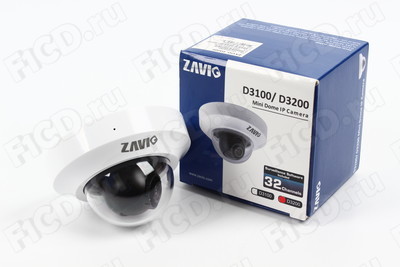

Камера Zavio D3200 приехала к нам на тестирование в маленькой коробочке сине-белой расцветки.

Упаковка IP-камеры Zavio D3200

Внутри находились:

  • Сама камера.
  • Диск с ПО.
  • Комплект документации.

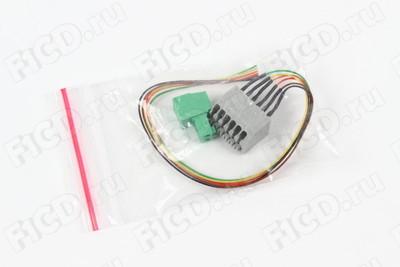

  • Коннектор для сигнализации.
  • Аудиоконнектор.
  • Мягкий ободок для подстройки фокуса объектива камеры.
Комплектация IP-камеры Zavio D3200

Словом, в комплекте есть всё, кроме патчкорда – приобретением последнего пользователь должен озаботиться самостоятельно. Но это и не удивительно – потолочная камера требует значительной длины кабеля, так что моток патчкорда оказался бы больше упаковки самого устройства.

Дизайн и технические характеристики Zavio D3200 #

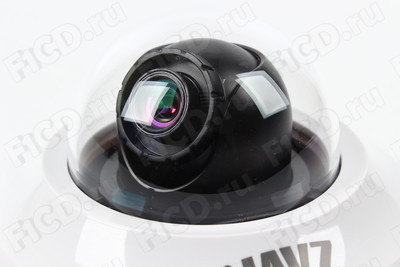

Дизайн тестируемой модели простой – под прозрачным пластиковым куполом с белым основанием мы видим чёрную начинку камеры.

Камера Zavio D3200

Рядом с логотипом бренда в куполе есть отверстие микрофона.

Отверстие микрофона в основании IP-камеры Zavio D3200

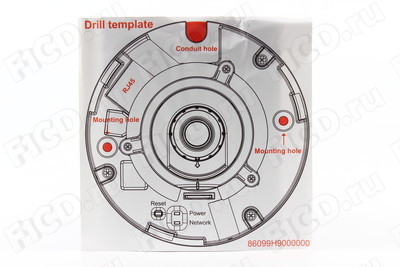

На обороте – два отверстия для установки и прорезь в корпусе для вывода кабелей. Диаметр основания составляет 99 мм при высоте купола 61 мм.

Основание купола Zavio D3200

Легкий поворот купола против часовой стрелки позволяет снять внешнюю оболочку камеры и перейти к её подключению.

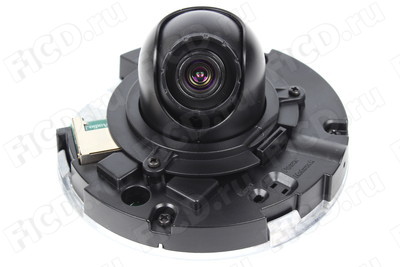

Камера Zavio D3200 со снятым куполом

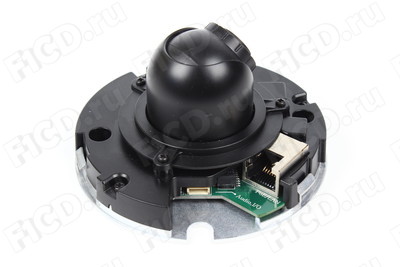

Кроме порта LAN PoE, здесь имеется также аудиоконнектор.

Коннекторы в блоке объектива Zavio D3200

На другой стороне расположены два светодиода – питание и сеть, а также кнопка сброса и слот для карты microSD.

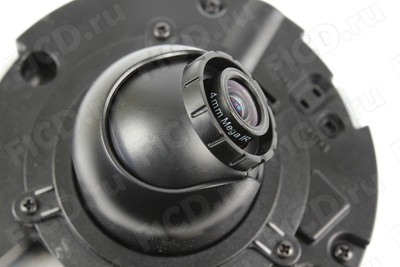

Блок объектива Zavio D3200

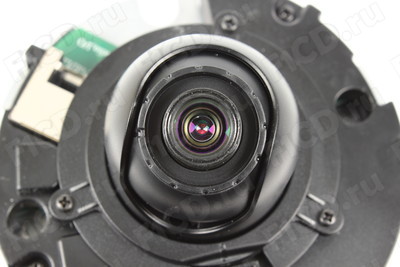

Механизмы объектива не моторизованные, и для подстройки угла обзора и фокуса крутить нужно вручную.

Блок объектива Zavio D3200

Масса камеры в сборе составляет 173 грамма.

Zavio D3200 на весах

Технические характеристики устройства вы можете узнать в таблице.

Модель D3200
Среда использования В помещении
Тип камеры Фиксированная
Форм-фактор Купольная
Материал корпуса Пластик
Пыле- и влагозащищённость Нет
Вандалозащищённость Нет
Сенсорная матрица 2 Mpx
Тип матрицы КМОП
Размер матрицы 1/2,7 дюйма
Варианты настройки разрешения 4 варианта от 1920x1080 до 320x240 через API
Тип развёртки Прогрессивная
Чувствительность 0,2 Люкс при F2.0
Тип объектива Встроенный
Параметры объектива 4,0 мм, F1.8
Скорость затвора От 1/2 до 1/10000 с
Угол обзора 45° по вертикали, 77° по горизонтали, 88° по диагонали
Увеличение-удаление (зум) Цифровой x10
Форматы сжатия видео Motion JPEG
MPEG-4
H.264
Частота кадров
  • Motion JPEG: до 30 fps при 1920x1080
  • MPEG-4: до 30 fps при 1920x1080
  • H.264: до 30 fps при 1920x1080
Работа с изображением
  • Положение кадра: отражение, переворот
  • Видеомаска: время, дата, произвольный текст и изображение
  • Настройки качества: яркость, контрастность, насыщенность, оттенок
Многопоточность
  • Возможность одновременной трансляции в Motion JPEG и MPEG-4 (4 потока)
  • Поддержка Unicast и Multicast
  • Поддержка 3GPP/ISMA RTSP
WDR Да
Встроенный микрофон Да
Параметры аудиоканала Двунаправленный (полный дуплекс)
G.711 μ, AMR
Проводная сеть (LAN) Ethernet 10/100, RJ-45
PoE (питание через Ethernet) Да
Слот для карт памяти microSD
Входы/выходы для подключения устройств тревожной сигнализации Вход: 5 Вт
Датчик движения Да
Датчик звука Да
Безопасность HTTPS подключение, многопользовательский доступ с защитой по паролю, фильтр по IP адресам
Сетевые протоколы Bonjour, TCP/IP, DHCP, PPPoE, ARP, ICMP, FTP, SMTP, DNS, NTP, UPnP, RTSP, RTP, RTCP, HTTP, TCP, UDP, 3GPP/ISMA RTSP
Совместный доступ Не более 10 одновременных подключений
Без ограничения при использовании Multicast
Размер 60,6x99 (φ) мм
Вес 285 г
Совместимые браузеры IE, Firefox, Chrome, Safari
ПО для управления видео Приложение для сетевого видеонаблюдения Zavio CamGraba (64 канала)

Тестирование Zavio D3200 #

Учитывая массу устройства, можно с уверенностью утверждать, что Zavio D3200 не перегрузит даже навесной потолок. После подключения к сети поворот камеры и наклон объектива можно отрегулировать вручную.

Подключённая Zavio D3200 на потолке

Более того, камера позволяет повернуть объектив и даже вручную отрегулировать фокус — для этого есть специальный адаптер.

Адаптер для регулировки фокуса Zavio D3200

Закрыв купол после установки, можно проверить работу прибора с помощью веб-интерфейса или фирменных утилит.

Собранная Zavio D3200 на потолке

Причем не обязательно знать IP-адрес камеры — специальная утилита Intelligent IP Installer её найдет даже при неправильных настройках сети в самом устройстве.

Программа настройки камеры Zavio D3200

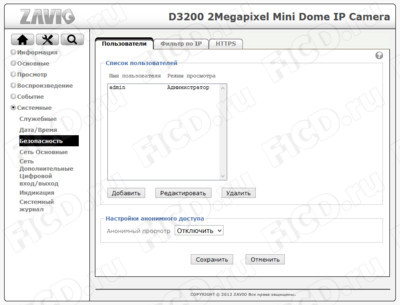

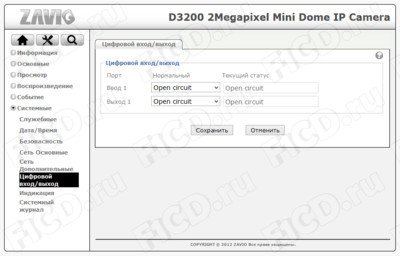

Та же утилита даёт возможность обновить ПО камеры, сбросить на настройки по умолчанию или просто перезагрузить устройство. Остальное доступно в веб-интерфейсе — можно настроить параметры потоков (поддерживается до четырёх одновременно), запись на сетевое хранилище или карту памяти, работу микрофона, локальную сеть, пользователей и журнал работы.

Настройки видео в Zavio D3200
Настройки сети в веб-интерфейсе Zavio D3200
Опции записи на хранилища с Zavio D3200
Системный журнал Zavio D3200

Если говорить о детекторе движения подробнее, то его работу можно проверить на соответствующей странице, где в реальном времени виден текущий уровень движения и установленный порог реакции. Там же порог и чувствительность можно перенастроить на требуемые для ваших нужд значения.

Детектор движения в Zavio D3200

Максимальное количество кадров, выдаваемое камерой на разрешении 1920х1080 точек, – до 25 кадров/с в формате H.264.

Примеры кадров с записей Zavio D3200

Примеры видео вы можете загрузить по следующим ссылкам:

Дополнительно на диске прилагается программный комплекс Zavio CamGraba, позволяющий подключать до 64 камер и производить экспорт записей. Лицензирование программы производится по серийному номеру оборудования – для полноценной работы достаточно наличия всего одной камеры от Zavio.

Главное окно Zavio CamGraba

Фирменная панель управления Main Console позволяет настроить саму камеру и режим отображение видеопотока с неё.

Настройки камеры и отображения в Zavio CamGraba

Результаты записи как по расписанию, так и по событиям можно найти в отдельном приложении, причём вывод доступных записей позволяется как отдельными фрагментами, так и непрерывным потоком за определённый промежуток времени.

Воспроизведение из архива видеофрагментов в Zavio CamGraba

Более того – можно не только просматривать, но и экспортировать нужные записи с помощью соответствующего диалогового окна.

Диалог экспорта записей в Zavio CamGraba

Впрочем, не компьютером единым жив пользователь камер Zavio – теперь компания предлагает поддержку облачного сервиса под названием ZAVIO Qlync SAT Viewer – после регистрации аккаунта и привязки камер на нем можно как подключить учетную запись Google Drive для экспорта записанных данных с карты памяти камеры объемом до 5 Гбайт, так и просмотреть видеопоток с камер на Apple iPhone и Google Android.

Вход в Zavio Qlync SAT Viewer

В целом камера показала себя довольно стабильным устройством. Нагрев относительно небольшой, да и тот отводится металлическим основанием. Энергопотребление не превышает и 4 Вт, что довольно неплохо.

Zavio D3200: резюме #

Стоимость Zavio D3200 составляет на момент тестирования 11000 рублей. За эти деньги IP-камера не только обеспечивает высокое качество изображения и удобное управление, но также позволяет настроить фокус и наклон объектива. К тому же поддержка Power over Ethernet позволяет подводить к камере минимум проводов – без использования коннектора тревоги достаточно всего одного патчкорда.

Плюсы Zavio D3200: #

  • Хорошее качество съёмки с высоким разрешением.
  • Регулировка угла наклона объектива и фокуса.
  • Простое крепление.

Минусы Zavio D3200: #

  • Существенных не обнаружено.

Фотогалерея Zavio D3200 #

Веб-интерфейс Zavio D3200 #

Галерея программного обеспечения Zavio D3200 #

Протестировано в F1CD.ru
