Обзор TRENDnet TV-IP600W: вращающийся глаз

23 декабря 2010, Попов Дмитрий 0
Наблюдать, следить, контролировать, оповещать. Именно для всего этого предназначена наклонно-поворотная Wi-Fi IP-камера серии ProView TRENDnet TV-IP600W. Камера дистанционно управляется через беспроводные и проводные сетевые соединения и обладает функциями поворота и наклона в горизонтальной и вертикальной плоскости, что позволяет обозревать значительный сектор в режиме реального времени.

Видеообзор TRENDnet TV-IP600W #

Конструкция IP-камеры TRENDnet TV-IP600W #

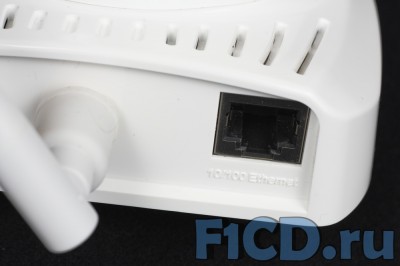

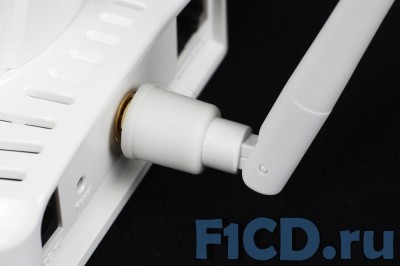

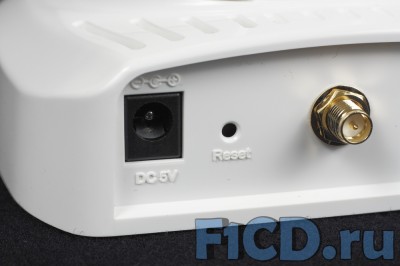

На задней части основания камеры TRENDnet TV-IP600W мы увидели разъем питания, кнопку Reset, разъем для установки Wi-Fi антенны и порт LAN.

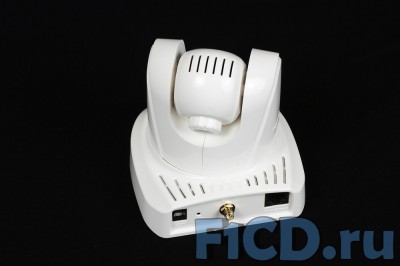

Задняя сторона IP-камеры TRENDnet TV-IP600W

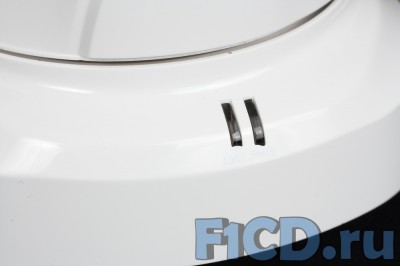

На передней части основания камеры находятся два индикатора: индикатор питания и индикатор состояния сетевого соединения.

IP-камера TRENDnet TV-IP600W (вид спереди)

На основании TRENDnet TV-IP600W установлен поворотный механизм, обеспечивающий перемещение оптической системы и CMOS датчика, заключенных в шарообразный корпус, в двух плоскостях: в горизонтальной плоскости на 156 градусов в каждую сторону, и в вертикальной плоскости на 45 градусов вниз и 70 градусов вверх. В общей сложности, камера TV-IP600W поворачивается на 312 градусов в горизонтальной и на 115 градусов в вертикальной плоскости, что позволяет в буквальном смысле заглянуть "себе за спину".

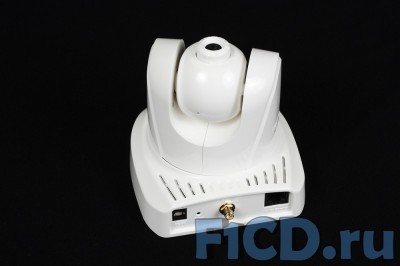

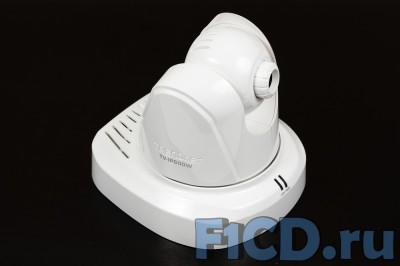

IP-камера TRENDnet TV-IP600W (вид сбоку)

Основание камеры покрыто тонким антифрикционным покрытием, под которым находятся монтажные отверстия на тот случай, если мы решим закрепить камеру на стене или потолке.

Нижняя сторона IP-камеры TRENDnet TV-IP600W

Для установки потребуется монтажная пластина, которая упоминается в инструкции. Чтобы избежать перевернутого изображения при установке камеры на потолок, в программном обеспечении предусмотрен соответствующий переключатель, нормализующий картинку. У переключателя два режима переворачивания изображения: относительно горизонтальной оси и относительно вертикальной оси.

Особенности работы IP-камеры TRENDnet TV-IP600W #

Поле зрения самой оптической системы – 46 градусов по горизонтали и 35 по вертикали. Сенсор формирует изображение размером 640х480 пикселей и автоматически настраивает чувствительность в соответствии с освещенностью.

Объектив IP-камеры TRENDnet TV-IP600W

Минимальная освещенность – 1 люкс. Это означает, что в освещенном и слабо освещенном помещениях мы получим приемлемое изображение, сможем различать цвет и форму объектов, лица людей. При отсутствии освещения мы не увидим ничего. В наших тестах TRENDnet TV-IP600W формировала информативно ценное изображение на расстоянии не более 2-3 метров от источника света мощностью 100 ватт, далее все погружалось в темноту. Если в полной темноте будет расположен отдельный хорошо освещенный объект, камера адаптируется к его освещенности и передаст изображение в пределах своей разрешающей способности.

Администратору камеры доступны настройки, влияющие на такие параметры изображения, как яркость, контраст, насыщенность. Мы можем выбирать и размер доставляемого нам изображения: самый маленький кадр – 160х120, самый большой – 640х480. Значительное влияние на качество картинки и частоту кадров окажет выбранный уровень компрессии: всего таких уровней пять.

Еще один важный параметр – количество кадров, передаваемых камерой в единицу времени, в секунду. Можно установить как фиксированное их число, так и автоматический подбор параметра. На автомате, при разрешении картинки 640х480, камера передает 3-3,5 кадра в секунду при среднем уровне компрессии. Этого достаточно для наблюдения за помещением.

Фокусируется оптическая система вручную, что касается увеличения изображения, зуммирования – эта функция реализована электронным способом и малопригодна для использования, так как растяжение видеокартинки сильно снижает ее качество. Кстати, изменение яркости и других параметров картинки тоже относятся не к настройкам электроники камеры, а к постобработке уже полученного камерой изображения. Поэтому их использование также ограничено.

Подключение TRENDnet TV-IP600W #

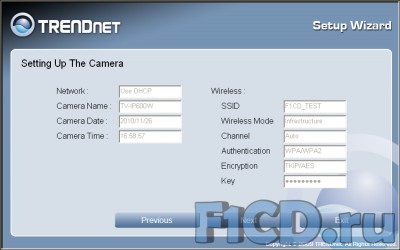

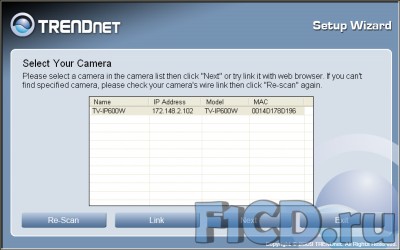

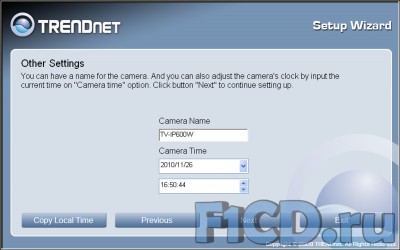

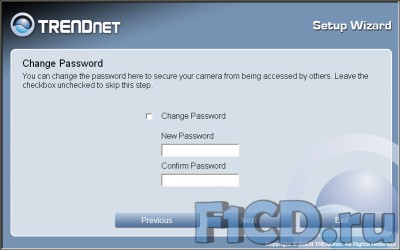

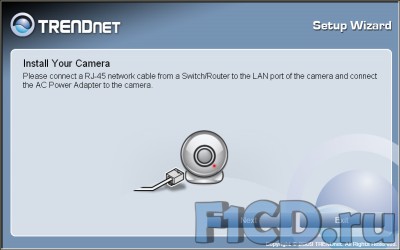

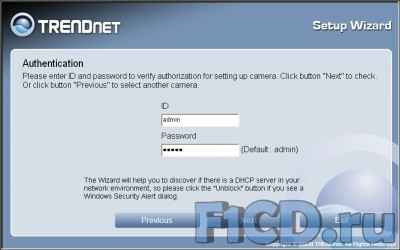

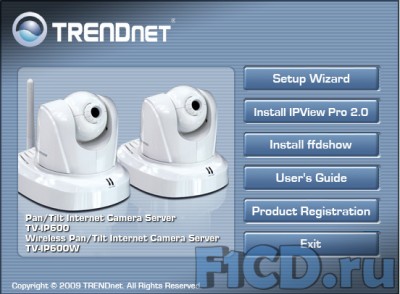

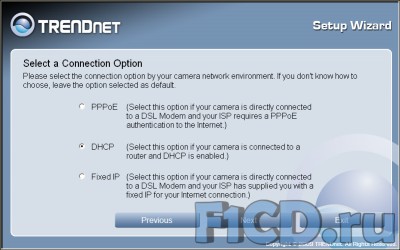

Входящий в комплект поставки CD диск содержит все необходимое программное обеспечение, а также инструкцию в электронном виде. Как мы не раз обращали внимание, у TRENDnet хорошо поставлено дело с описанием процесса установки устройств: все описано в подробностях, с иллюстрациями и пояснениями. Справится даже новичок. SetupWizard способствует правильной установке камеры, позволяя настроить сетевое соединение, а так же выбрать тип подключения: Wi-Fi или LAN.

TRENDnet TV-IP600W называют беспроводной интернет-камерой, потому что наблюдать за событиями и управлять камерой можно из любого места, оборудованного выходом в Интернет. Для этого достаточно подключить TRENDnet TV-IP600W к беспроводной сети. Но в начале все же потребуется соединиться проводами: с этого начинается процедура настройки камеры. В последствие, можно будет изменять тип сетевого соединения по своему желанию.

IP-камера TRENDnet TV-IP600W

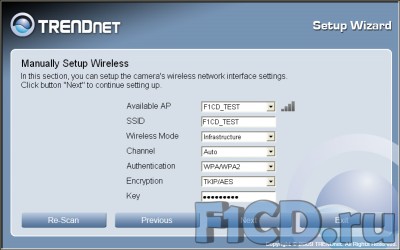

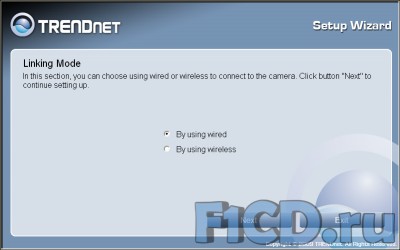

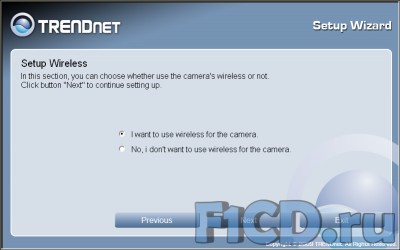

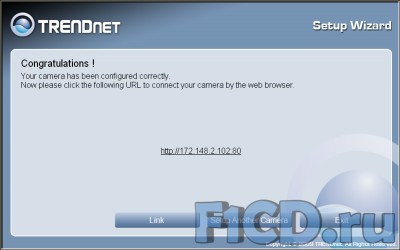

Процедура подключения прошла без проблем, за одним маленьким исключением. Для перевода камеры в беспроводной режим недостаточно отсоединить LAN кабель, как это предлагает нам сделать SetupWizard. Камера не начинает перезагрузку. Нужно обязательно отключить/подключить питание, чтобы камера перезапустилась. В инструкции процедура описана правильно.

Программное обеспечение камеры TRENDnet TV-IP600W #

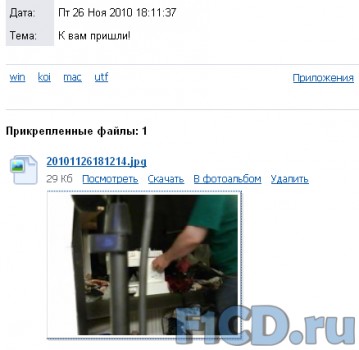

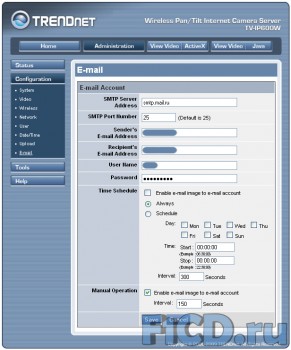

Сервер камеры умеет автоматически отправлять jpg-изображения на адрес электронной почты в соответствии с заданным расписанием или временным периодом. Настройки не вызвали никаких проблем и уже через несколько минут на наш почтовый ящик стали поступать картинки с камеры. Камера отправляет изображения и в статическом состоянии, и находясь в движении, при этом кадры могут выглядеть смазанными из-за невысокой частоты смены кадров. Камера также в состоянии автоматически загружать кадры на FTP-сервер.

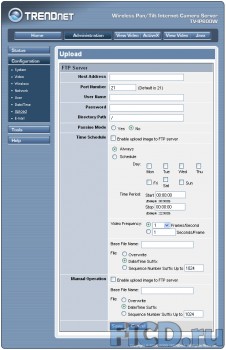

Загрузка изображений, снятых TRENDnet TV-IP600W на FTP-сервер

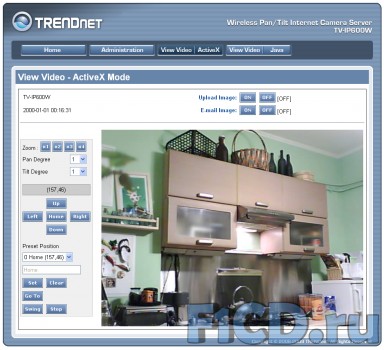

В интерфейсе управления предусмотрены два равнозначных инструмента управления перемещением камеры, основанные на разных технологиях: DirectX или Java. По опыту использования можно сказать, что связано это с тем, что на разных компьютерах интерфейс ведет себя по-разному. И у пользователя всегда остается вариант, который работает. Административная часть сервера камеры TRENDnet TV-IP600W доступна в любом случае.

Управление TRENDnet TV-IP600W при помощи Java

Перемещение камеры – пошаговое. "Длину" этих шагов мы можем регулировать раздельно по вертикали и горизонтали: от 1 до 10 условных единиц. Каждое нажатие кнопки позиционера передвигает камеру на один такой шаг. В режиме Swing/Сканирование TRENDnet TV-IP600W осуществляет автоматическое перемещение по предварительно заданным позициям обзора, число которых может достигать 24.

Для коллективного использования камерой администратор имеет возможность назначить до 64 пользователей с разными правами доступа. Кто-то сможет лишь видеть изображение с камеры, другие – управлять ею.

Пользовательское меню TRENDnet TV-IP600W

Для настройки и проверки механизмов отправки на FTP и mail серверы имеется отдельный раздел: Tools/Инструменты. Тут же можно перезапустить камеру, вернуться к фабричным настройкам, сохранить настройки, обновить прошивку.

Связь TRENDnet TV-IP600W #

В качестве Wi-Fi устройства камера продемонстрировала отличные результаты. TRENDnet TV-IP600W уверенно восстанавливала соединение после подключения к источнику питания, была доступна с компьютеров, оборудованных различными операционными системами. Предельное расстояние, на котором камера еще была доступна в беспроводной сети, администрировалась и отправляла изображения, равняется 25 метрам. Для устойчивой работы это расстояние должно быть меньше, пожалуй, метров 15. Учитывая, что наклонно-поворотная Wi-Fi IP-камера серии ProView TRENDnet TV-IP600W является устройством стандарта IEEE 802.11b/g, это неплохие показатели. Камера будет работать и с роутером IEEE 802.11n, если используется режим совместимости.

Дополнительное ПО к IP-камере TRENDnet TV-IP600W #

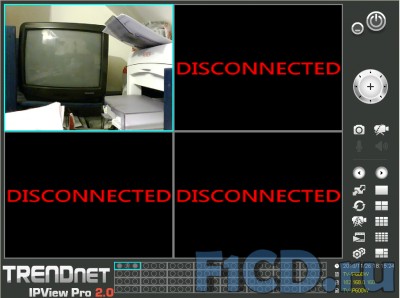

Входящее в комплект поставки дополнительное программное обеспечение, IPVew Pro 2.0 может контролировать до 32 камер и позволяет автоматически записывать видеособытия на жесткий диск компьютера при обнаружении движения в охраняемой зоне и отправлять уведомления с вложенными jpg-кадрами, фиксирующими событие, по электронной почте. На сайте TRENDnet доступна для скачивания версия IPVew Pro 4.0.

Мы сталкиваемся с этим программным обеспечением уже не первый раз, и оно опять продемонстрировало нам свою работоспособность. Видео записывается, движение детектируется, кадры-оповещения на почту отправляются. Один нюанс: в этот раз мы выбрали достаточно небольшую зону для контроля движения, и получили нечеткое срабатывание механизма контроля.

Область контроля в IP-камере TRENDnet TV-IP600W

После увеличения площади зоны контроля и повышения уровня чувствительности с 80% до 85% срабатывание стало уверенным. У самой камеры нет никаких датчиков движения, анализируется содержимое кадра на изменения. Соответственно, чем хуже различим объект, чем выше компрессия и, соответственно, шумы в изображении, тем сложнее применяемому алгоритму выделять вносимые изменения в изображение, особенно если зона контроля мала.

Изображение TRENDnet TV-IP600W #

Что касается качества изображения вообще, то назвать его высочайшим нельзя, что неудивительно для камеры с такой оптической системой и сенсором. Но это достаточно разборчивая цветная картинка, позволяющая идентифицировать объекты, за исключением мелких деталей. Звук TRENDnet TV-IP600W не передает, хотя некоторые другие камеры TRENDnet это умеют.

Примеры изображений с камеры TRENDnet TV-IP600W

Условия работы IP-камеры TRENDnet TV-IP600W #

TRENDnet TV-IP600W подойдет для использования внутри отапливаемых помещений: ее рабочая температура лежит в диапазоне от +5 до +40 градусов Цельсия.

Упаковка и комплект поставки IP-камеры TRENDnet TV-IP600W #

IP-камера TRENDnet TV-IP600W поставляется картонной упаковке, на которой есть изображение самой камеры.

Упаковка TRENDnet TV-IP600W

В комплект поставки TRENDnet TV-IP600W входит:

  • Камера TRENDnet TV-IP600W.
  • Блок питания.
  • Руководство пользователя.
  • Установочный CD с ПО.
  • Комплект для монтажа на поверхность.

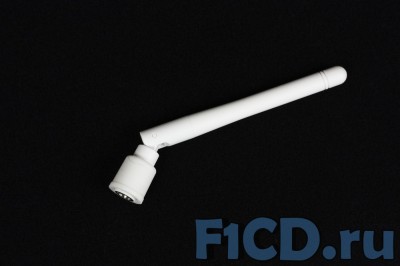

  • Антенна Wi-Fi.
  • Кабель Ethernet.
Комплект поставки TRENDnet TV-IP600W

Подробнее о комплекте поставки и дизайне TRENDnet TV-IP600W смотрите в нашем видео.

Система TRENDnet TV-IP600W #

  • Связь:
    • IEEE 802.11b/g и IEEE 802.11n в режиме совместимости.
    • LAN 10/100Mbps Fast Ethernet (Auto-MDIX).
  • Шифрование:
    • 64/128-bit WEP.
    • WPA-PSK.
    • WPA2-PSK.
  • Датчик камеры:
    • 1/4" цветной CMOS SOC сенсор.
  • Разрешение камеры:
    • 640x480 px.
  • Неподвижные линзы F/No:
    • F1.9.
  • Минимальное освещение:
    • 1 Lux @ F1.9.
  • Фокусное расстояние:
    • 20см ~ бесконечность.
  • Угол обзора оптической системы: горизонталь:
    • 46 градусов, вертикаль: 35 градусов.
  • Сжатие изображения:
    • MJPEG.
  • Экспозиция/баланс белого:
    • автоматически.
  • Разрешение:
    • до 15fps для VGA (640x480).
    • 30fps для QVGA (320x240).
    • 30fps для QQVGA (160x120).
  • Просмотр:
    • Internet Explorer 6.0 и выше.
    • Safari 2.0 и выше.
    • Firefox 2.0 и выше.
    • Opera.
    • Netscape.
    • Google Chrome.
  • Сетевые протоколы:
    • IP.
    • ARP.
    • TCP.
    • UDP.
    • ICMP.
    • DHCP Client.
    • NTP Client.
    • DNS Client.
    • DDNS Client.
    • SMTP Client.
    • FTP Client.
    • HTTP Server.
    • PPPoE.
    • UPnP.
  • HTTP порт:
    • 80.

IP-камера TRENDnet TV-IP600W | Вывод #

Ощущения от камеры TRENDnet TV-IP600W положительные. Это устройство является именно тем, за кого себя выдает: компактной камерой, предназначенной для работы в помещениях и имеющей неплохой набор ПО для выполнения ее основных функций. Стоимость камеры на момент тестирования около 8500 рублей.

Плюсы TRENDnet TV-IP600W: #

  • Быстрый запуск.
  • Сервер камеры не требует специального ПО для наблюдения.
  • Отправка jpg на e-mail и FTP без дополнительного ПО.
  • Возможность поворачивать камеру в двух плоскостях в широких пределах.
  • Назначение точек наблюдения и быстрая перенастройка камеры на эти точки.
  • Последовательное автоматическое сканирование заданных точек наблюдения.
  • ПО контроля доступа к объектам с записью видео и оповещение по e-mail в комплекте.

Минусы TRENDnet TV-IP600W: #

  • Качество изображения находится на среднем уровне.

Примеры записи видео IP-камерой TRENDnet TV-IP600W #

Фотогалерея IP-камеры TRENDnet TV-IP600W #

Примеры изображений снятых IP-камерой TRENDnet TV-IP600W #

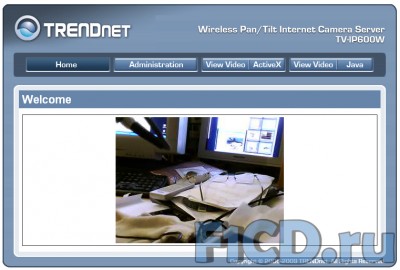

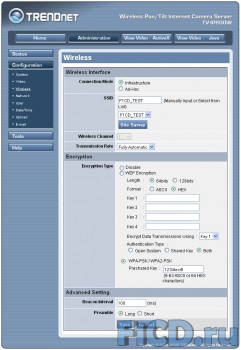

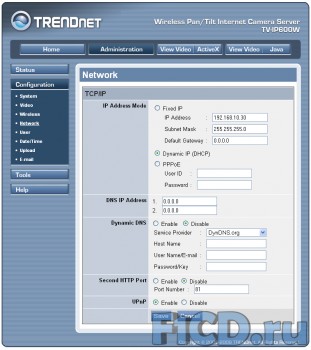

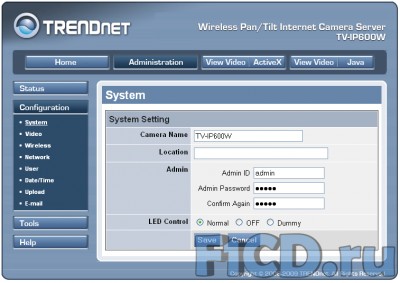

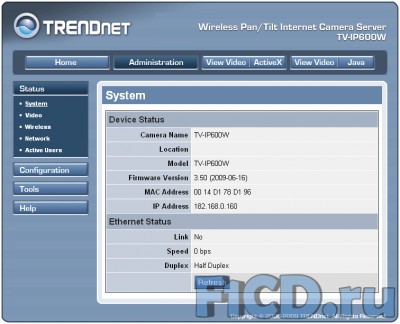

Интерфейс IP-камеры TRENDnet TV-IP600W #

Протестировано в F1CD.ru
