Ganz ZN-MD221M: обзор антивандальной купольной IP-камеры 1080р
![](http://www.f1cd.ru/d/arts/1444/logo.jpg)
Содержание
Видеообзор Ganz ZN-MD221M #
Комплект поставки Ganz ZN-MD221M #

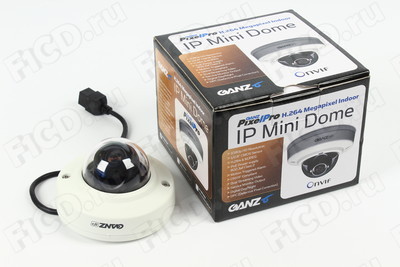

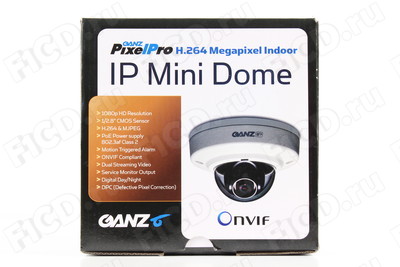

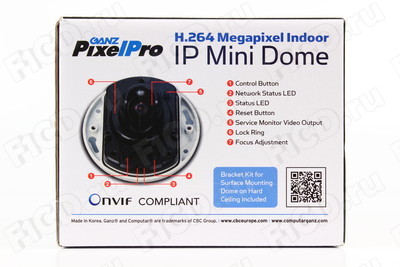

На тестирование камера Ganz ZN-MD221M приехала в фирменной коробке из плотного картона.
![](http://www.f1cd.ru/d/19/3/793/181/m_105459.jpg)
Внутри обнаружился вот такой набор:
- Сама камера.

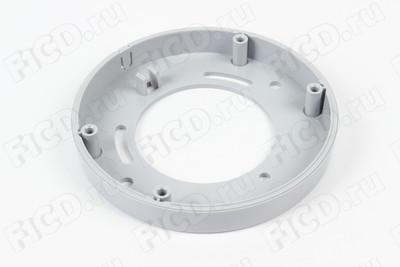

- Пластиковая дополнительная опора.

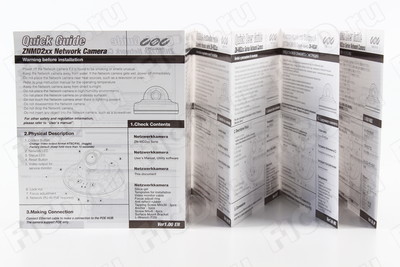

- Краткая инструкция.

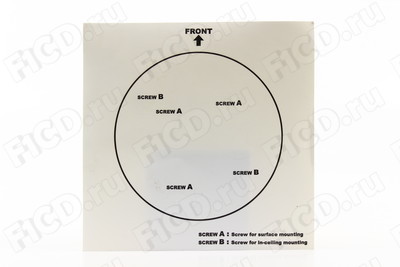

- Разметка под крепление

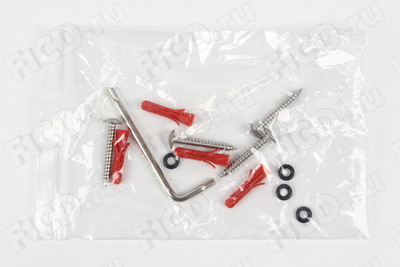

- Крепёжные элементы с резиновыми прокладками.

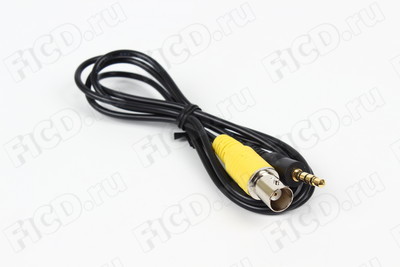

- Композитный кабель.
- Адаптер для регулировки фокуса.
![](http://www.f1cd.ru/d/19/3/793/181/m_105460.jpg)
Словом, в комплекте есть всё нужное для установки и работы с камерой.
Дизайн и технические характеристики Ganz ZN-MD221M #

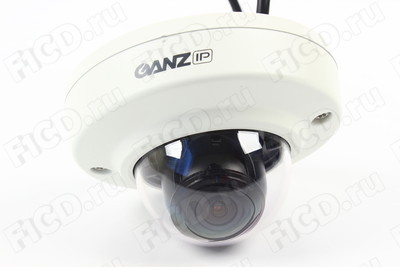

Дизайн тестируемой модели простой и лаконичный – белое металлическое основание контрастирует с чёрным наполнением корпуса, видным сквозь прозрачный купол.
![](http://www.f1cd.ru/d/19/3/793/181/m_105472.jpg)
Так как корпус изготовлен из окрашенного металла, а не из пластика, то и вес достигает внушительных 370 г.
![](http://www.f1cd.ru/d/19/3/793/181/m_105461.jpg)
Диаметр основания устройства равен 100 мм, а высота, включая прозрачный купол, составляет 67,5 мм. Из основания выходит несъёмный шнур; здесь же имеются крепежные отверстия.
![](http://www.f1cd.ru/d/19/3/793/181/m_105470.jpg)
Поскольку камера позиционируется как антивандальная, то доступ к внутренним механизмам затруднён — снять купол можно лишь открутив два винта Torx Tamper Resistant со штырьками в центре шлица, и эту процедуру в обязательном порядке придётся выполнить для установки устройства. А вот для подключения камеры используется всего один порт LAN PoE.
![](http://www.f1cd.ru/d/19/3/793/181/m_105469.jpg)

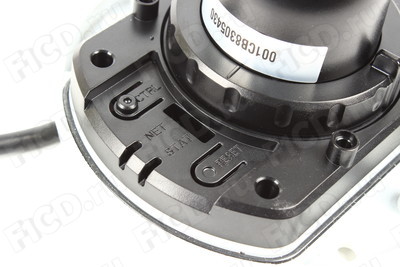

Кроме самого поворотного механизма объектива, под куполом камеры прячутся:
- Сервисный видеопорт.
- Кнопки сброса.
- Светодиоды состояния.
![](http://www.f1cd.ru/d/19/3/793/181/m_106454.jpg)
Чтобы обеспечить соответствие стандарту IP66, на стыках корпуса камеры предусмотрены резиновые прокладки. На объективе камеры также есть отдельная прокладка, плотно прижимающаяся к куполу при его закреплении – она позволяет избежать отражения механизмов камеры.
![](http://www.f1cd.ru/d/19/3/793/181/m_105473.jpg)
Что касается настройки положения объектива, то дозволяются наклон и поворот механизма, а также регулировка фокуса с помощью специальной насадки.
![](http://www.f1cd.ru/d/19/3/793/181/m_106455.jpg)
Технические характеристики устройства вы можете посмотреть в таблице.
Модель | ZN-MD221M |
Среда использования | Наружная/внутренняя |
Тип камеры | Фиксированная |
Формфактор | Купольная |
Материал корпуса | Металл |
Пыле- и влагозащищённость | IP66 |
Вандалозащищённость | Да |
Разрешение матрицы | 2096x1561 точек |
Тип матрицы | КМОП |
Размер матрицы | 1/2,8 дюйма |
Видепотоки | 2 |
Тип развёртки | Прогрессивная |
Чувствительность | 0,14 Люкс при F2.0 |
Тип объектива | Встроенный |
Параметры объектива | 2,1 мм, F 2.0 |
Скорость затвора | От 1/2 до 1/10000 с |
Угол обзора | 132,6° |
Форматы сжатия видео | Motion JPEG, H.264 |
Частота кадров |
|
Работа с изображением |
|
Многопоточность |
|
Расширенный баланс белого |
Да |
Встроенный микрофон | Нет |
Проводная сеть (LAN) | Ethernet 10/100, RJ-45 |
PoE (питание через Ethernet) | Да |
Слот для карт памяти | Нет |
Входы/выходы для подключения устройств тревожной сигнализации | Нет |
Определение движения | Да |
Датчик звука | Нет |
Безопасность | HTTPS подключение, многопользовательский доступ с защитой по паролю, фильтр по IP адресам |
Сетевые протоколы | Bonjour, TCP/IP, DHCP, PPPoE, ARP, ICMP, FTP, SMTP, DNS, NTP, UPnP, RTSP, RTP, RTCP, HTTP, TCP, UDP, 3GPP/ISMA RTSP |
Совместный доступ | Не более 10 одновременных подключений. Без ограничения при использовании Multicast |
Размер | 67,5x100 (φ) мм |
Вес | 370 г |
Тестирование Ganz ZN-MD221M #
Поворот камеры и наклон объектива Ganz ZN-MD221M регулируется вручную, а для проверки работы можно подключить аналоговый монитор к сервисному порту и проверять обзор камеры не сходя с места.
![](http://www.f1cd.ru/d/5/5/1444/25/m_106855.jpg)
Вручную регулируется и фокус – комплектным пластиковым адаптером.
![](http://www.f1cd.ru/d/19/3/793/181/m_105465.jpg)
Закрыть купол несложно – достаточно закрутить винты, и резиновые прокладки при этом обеспечат требуемый уровень герметичности конструкции. Внешний вид камеры весьма достойный – хотя предназначена она для установки вне помещений, интерьер офиса тоже не испортит.
![](http://www.f1cd.ru/d/5/5/1444/25/m_106854.jpg)
Для дальнейшей подстройки камеры нужно знать её IP-адрес, и поможет нам в этом утилита MULTI Upgrade Tool. Её основное назначение – обновление прошивки устройства, но в данном случае важно, что ради этой цели программа умеет находить камеру даже при неправильных настройках сети и помогает их исправить.
![](http://www.f1cd.ru/d/5/5/1444/25/m_106899.jpg)
Установив связь с камерой и обновив прошивку, перейдём в веб-интерфейс.
![](http://www.f1cd.ru/d/5/5/1444/25/m_106900.jpg)

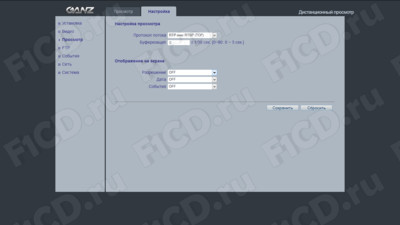

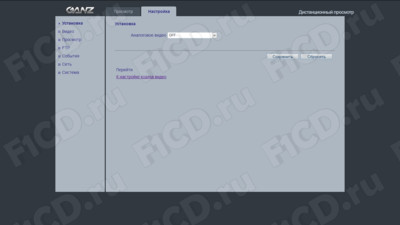

Тут можно подстроить режим работы камеры и параметры двух видеопотоков, причём для каждого из них можно отдельно задать тип сжатия, качество и разрешение.
![](http://www.f1cd.ru/d/5/5/1444/25/m_106902.jpg)

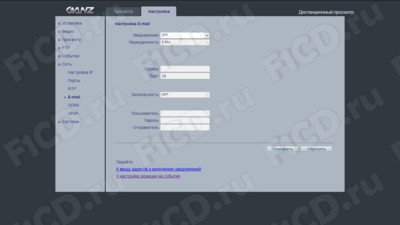

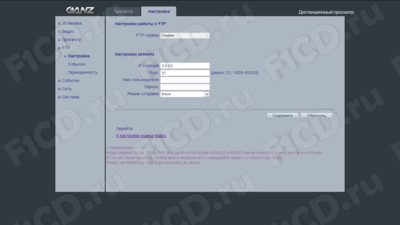

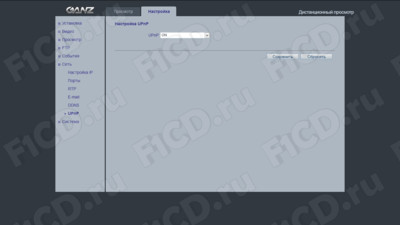

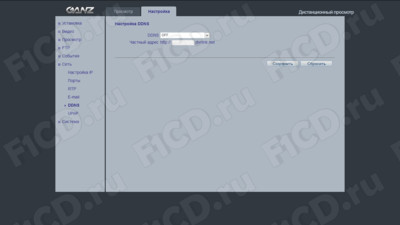

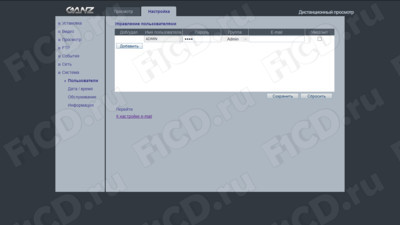

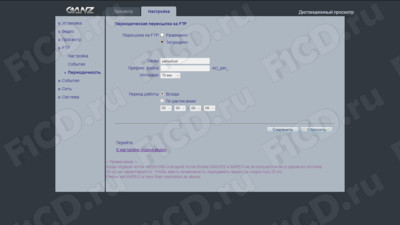

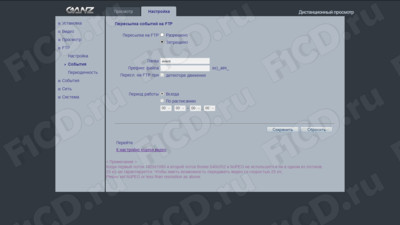

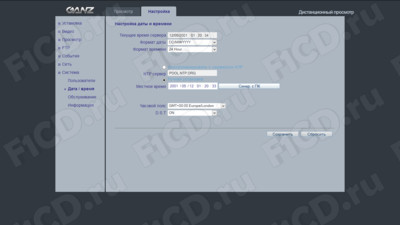

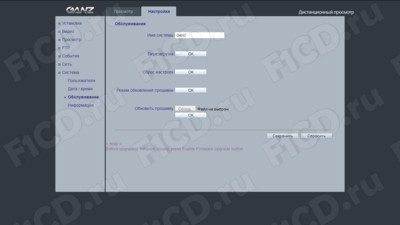

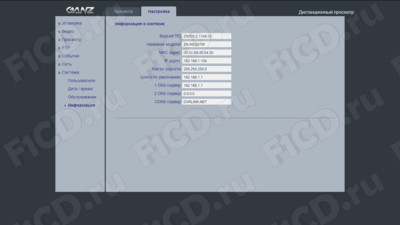

К тому же можно установить определение движения в кадре в четырёх областях с разной чувствительностью, настроить работу с FTP, параметры изображения камеры и локальной сети, и даже private mask.
![](http://www.f1cd.ru/d/5/5/1444/25/m_106910.jpg)
![](http://www.f1cd.ru/d/5/5/1444/25/m_106912.jpg)
![](http://www.f1cd.ru/d/5/5/1444/25/m_106903.jpg)
![](http://www.f1cd.ru/d/5/5/1444/25/m_106908.jpg)
![](http://www.f1cd.ru/d/5/5/1444/25/m_106909.jpg)
Максимальное количество кадров, выдаваемое самой камерой на разрешении 1080р, достигает 30 кадров/с в формате H.264.
![](http://www.f1cd.ru/d/5/5/1444/25/m_106897.jpg)
![](http://www.f1cd.ru/d/5/5/1444/25/m_106898.jpg)
Примеры видео вы можете загрузить по следующим ссылкам:
- Пример записи с камеры Ganz ZN-MD221M №1 (59,5 Мбайт).
- Пример записи с камеры Ganz ZN-MD221M №2 (23,46 Мбайт).
Для записи с камеры можно использовать фирменную панель управления, стороннее ПО или же специализированный сетевой видеорекордер, например, Ganz NR8HL, поддерживающий подключение до восьми PoE-камер с суммарным потоком до 240 кадров в секунду в разрешении 1080р.
![](http://www.f1cd.ru/d/5/5/1444/25/m_106965.jpg)

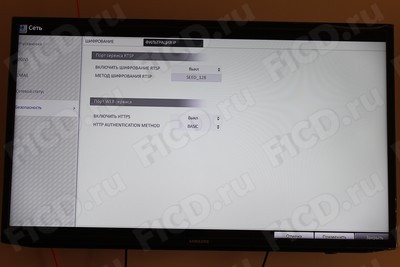

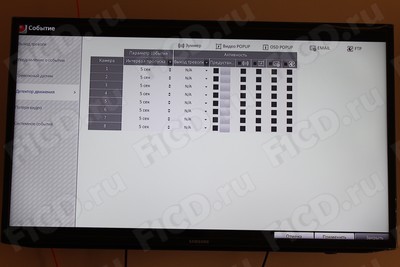

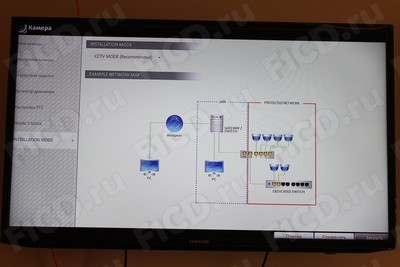

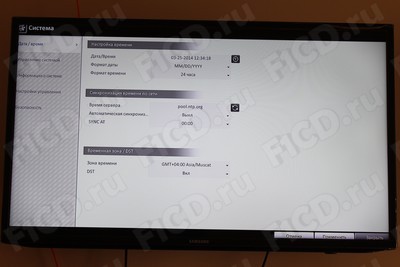

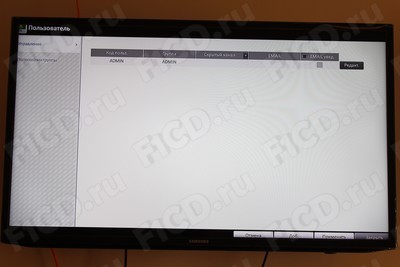

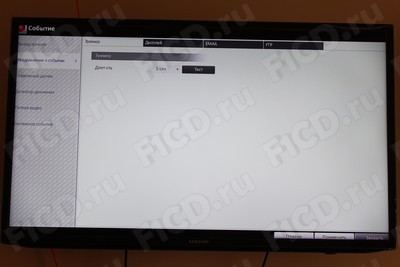

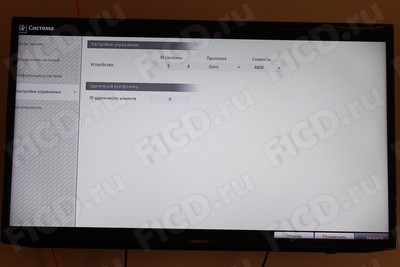

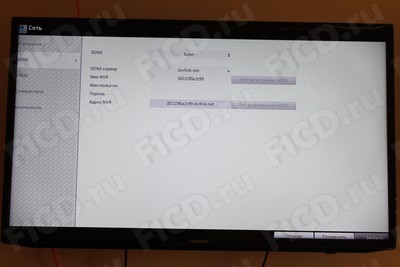

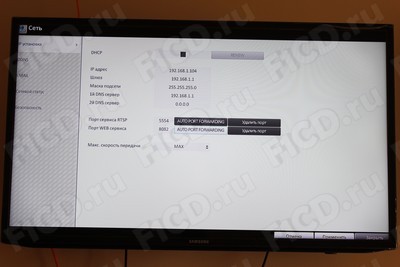

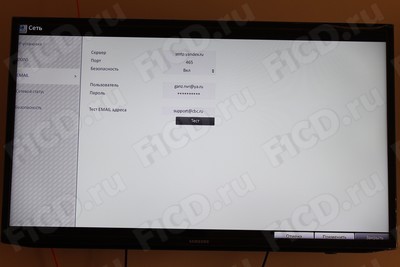

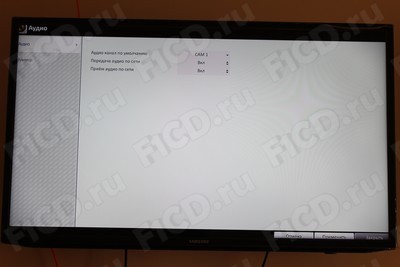

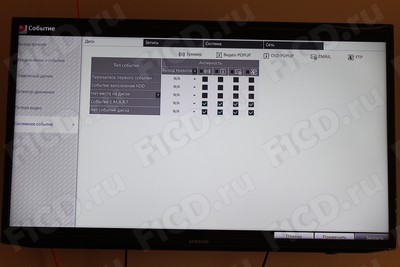

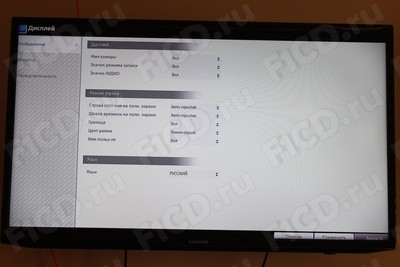

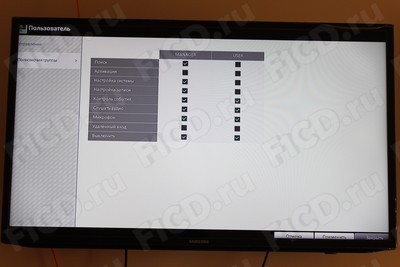

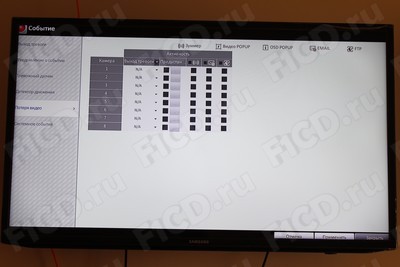

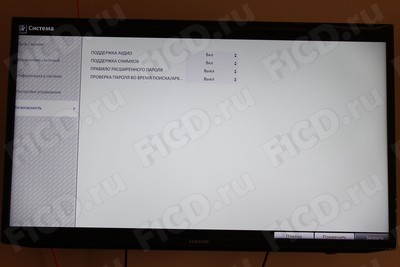

Настройки Ganz NR8HL весьма обширные – ОС основана на Linux-ядре, поэтому регулировке поддается очень многое: и детекторы движения, и события записи, и размещение экранов камер.
![](http://www.f1cd.ru/d/5/5/1444/25/m_106961.jpg)
![](http://www.f1cd.ru/d/5/5/1444/25/m_106962.jpg)
![](http://www.f1cd.ru/d/5/5/1444/25/m_106963.jpg)

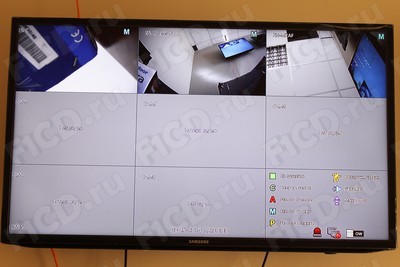

Но самое полезное – это автоматический "подхват" большинства подключаемых к камер. Между подключением камеры и выводом изображения с неё в соответствующем окошке проходит от силы минута. Более того, для PoE-камер в настройках NVR имеется возможность просматривать состояние и энергопотребление в реальном времени на специальной диаграмме вместе с действующими сетевыми подключениями.
![](http://www.f1cd.ru/d/5/5/1444/25/m_106974.jpg)

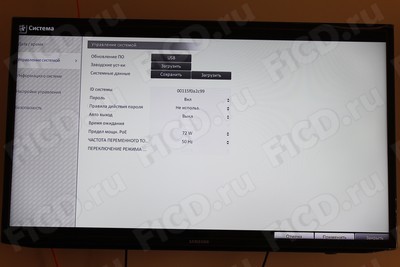

Кроме наглядного представления, есть и более традиционный вариант отображения состояния устройства – в специальной таблице информации о NVR.
![](http://www.f1cd.ru/d/5/5/1444/25/m_106978.jpg)
Поскольку это всё-таки полноценный сетевой видеорекордер, в нём есть и отсеки для накопителей – целых два на дне устройства. К слову говоря, корпус NVR полностью металлический – и тепло отводит в помощь встроенному вентилятору, и вид эстетичный. Дополнительно можно приобрести адаптеры для монтажа в стойку.
![](http://www.f1cd.ru/d/19/3/795/181/m_105570.jpg)
![](http://www.f1cd.ru/d/5/5/1444/25/m_106981.jpg)
Впрочем, ничто не мешает подключать накопители и по USB – правда, только для выполнения архивных операций. Система поддерживает еще полноценную запись на внешнее хранилище по eSATA, а старшие модели, NR8H и NR16H, поддерживают одновременную работу пяти дисков.
![](http://www.f1cd.ru/d/5/5/1444/25/m_106982.jpg)
![](http://www.f1cd.ru/d/5/5/1444/25/m_106983.jpg)

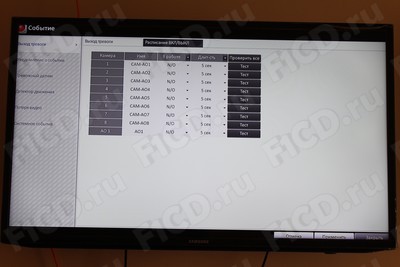

В дополнение к программному функционалу на задней стенке находится внушительный набор портов, в том числе и для датчиков тревоги и сигнализации. Самое интересное, что для работы Ganz NR8HL требуется два адаптера питания – один из них обслуживает PoE-хаб на восемь устройств, встроенный в устройство.
![](http://www.f1cd.ru/d/19/3/795/181/m_105569.jpg)
Впрочем, дизайн передней панели тоже не расстраивает – тонкий дизайн выглядит выигрышно. К тому же сюда для удобства вынесены два порта USB.
![](http://www.f1cd.ru/d/19/3/795/181/m_105568.jpg)

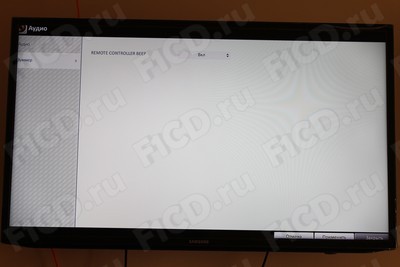

Управляется вся система с пульта, и действия пользователя устройство может сопровождать тоновыми сигналами – это к месту, поскольку кнопки на пульте имеют жестковатое нажатие и успешность отправки команды сложно оценить тактильно.
![](http://www.f1cd.ru/d/19/3/795/181/m_105571.jpg)
![](http://www.f1cd.ru/d/5/5/1444/25/m_106995.jpg)
В целом справляться с устройством несложно – в отношении фирменных камер Ganz вся работа пользователя сводится к подключению камеры в порт и заданию порогов реакции на события. К тому же удобный интерфейс позволяет эти самые события быстро вывести на экран, равно как и увеличить изображение с одной из нескольких камер или выводить на экран по четыре камеры. Для того чтобы быстро сориентироваться в ситуации при выводе восьми камер на дисплей, статус каждой из них иллюстрируется с помощью пиктограмм в девятом сегменте экрана.
![](http://www.f1cd.ru/d/5/5/1444/25/m_106993.jpg)
![](http://www.f1cd.ru/d/5/5/1444/25/m_106994.jpg)
![](http://www.f1cd.ru/d/5/5/1444/25/m_106991.jpg)
Что касается панели управления, устанавливаемой на обычный ПК, то называется она DMS Lite и включает в себя фактически целый комплекс по контролю и настройке камер. К тому же для подключаемых камер хранятся журналы событий – к примеру, срабатывания датчиков тревоги или движения в кадре.
![](http://www.f1cd.ru/d/5/5/1444/25/m_106920.jpg)
![](http://www.f1cd.ru/d/5/5/1444/25/m_106922.jpg)
Можно подключить не только камеру, но и целый NVR – разумеется, производства Ganz. К тому же камеры можно не сводить в единый пул изображений, а делить их по так называемым "экранам" и переключаться между ними в процессе работы – это весьма систематизирует процесс видеонаблюдения.
![](http://www.f1cd.ru/d/5/5/1444/25/m_106925.jpg)
![](http://www.f1cd.ru/d/5/5/1444/25/m_106925.jpg)
Настройки выводятся в отдельном окне и дают доступ к немногочисленным общим параметрам панели управления – интерфейсу и местам хранения текущих элементов.
![](http://www.f1cd.ru/d/5/5/1444/25/m_106921.jpg)
![](http://www.f1cd.ru/d/5/5/1444/25/m_106923.jpg)
Возвращаясь к самой камере, отметим, что во время тестирования она вела себя в высшей степени стабильно и при этом экономично. Энергопотребление при подключении к фирменному NVR не превышало 4,5 Вт, а излишки тепла отводились основанием. Получается, что в холодную погоду камера сама себя будет обогревать.
Ganz ZN-MD221M: резюме #
Розничная цена Ganz ZN-MD221M на момент тестирования составляет около 13000 рублей. Антивандальный металлический корпус, аккуратное исполнение с защитой внутренностей от пыли и влаги и хорошее качество изображения являются ключевыми достоинствами данного устройства.
Плюсы Ganz ZN-MD221M: #
- Хорошее качество съёмки с высоким разрешением.
- Антивандальное исполнение.
- Устойчивость к внешней среде по стандарту IP66.
- Регулировка фокуса.
- Простое крепление.
- Адекватная комплектация.
Минусы Ganz ZN-MD221M: #
- Существенных не обнаружено.
Фотогалерея Ganz ZN-MD221M #
Веб-интерфейс Ganz ZN-MD221M #
Фотогалерея Ganz NR8HL #
