Synology DS214+: обзор производительного двухдискового NAS

05 мая 2014, Однокрылов Владимир 1
Наш очередной обзор посвящён двухдисковому NAS-серверу Synology DS214+. Модель рассчитана на пользователей малого и среднего бизнеса. Сетевой накопитель оснащен двухъядерным процессором 1,33 ГГц, имеет 1 Гбайт DDR3-памяти и поддерживает установку накопителей общей ёмкостью до 10 Тбайт. Для подключения внешних носителей предусмотрены два порта USB 3.0, один USB 2.0 и один eSATA, а за соединение с сетью отвечают два гигабитных сетевых порта.

Видеообзор Synology DS214+ #

Комплект поставки Synology DS214+ #

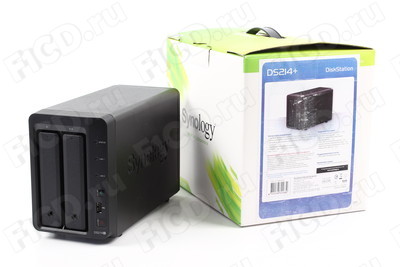

На этот раз в нашу тестовую лабораторию прибыл Synology DS214+ в модной бело-зелёной картонной коробке с ручкой для переноски.

Упаковка Synology DS214+

На коробке есть наклейка с фотографией и списком характеристик устройства на русском языке.

Торец коробки Synology DS214+

В комплектацию входят:

  • Сам Synology DS214+.
  • Блок питания.
  • Кабель питания.

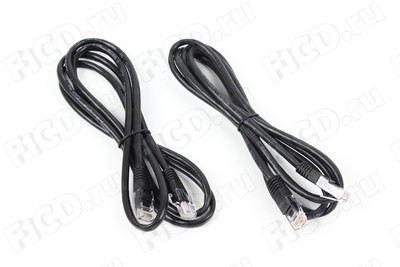

  • Два патч-корда.

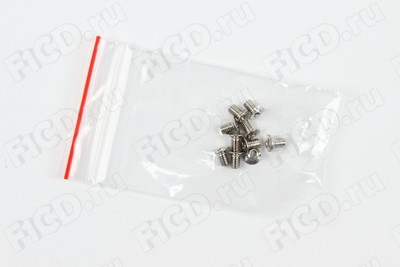

  • Набор винтов для крепления HDD форм-фактора 2,5".
  • Документация.
Комплект поставки Synology DS214+

Внешний блок питания рассчитан на 72 Вт нагрузки.

Блок питания Synology DS214+

Отметим, что к Synology DS214+, как и к большинству NAS, не прилагаются накопители – приобретать их нужно отдельно.

Дизайн и технические характеристики Synology DS214+ #

Чёрный матовый корпус Synology DS214+ по большей части изготовлен из металла – обычное решение для моделей из бизнес-сегмента этой компании.

Synology DS214+

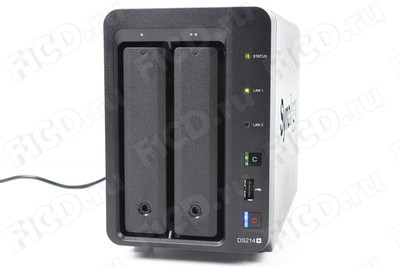

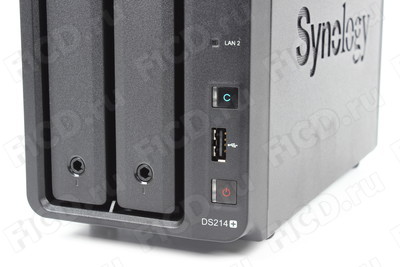

Из пластика сделаны лишь две части корпуса. Одна из них – лицевая панель, на которой, кроме сигнальных светодиодов, находятся кнопка включения и USB-порт с кнопкой копирования.

Лицевая панель Synology DS214+

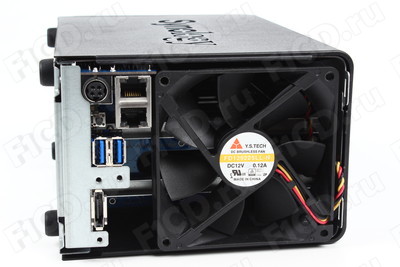

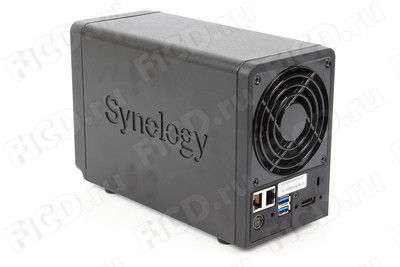

Вторая пластиковая вставка – это опорная решетка вентилятора диаметром 92 мм на задней стенке.

Задняя стенка Synology DS214+

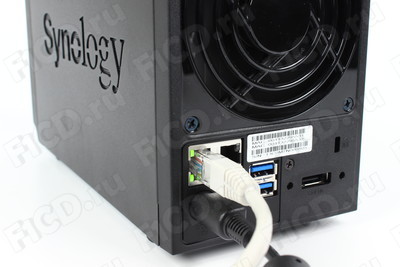

Под решеткой расположены кнопка сброса и прорезь для замка Kensington, а также все коннекторы аппарата:

  • Питание.
  • Два гигабитных LAN-порта.
  • Два порта USB 3.0.
  • Разъём eSATA.
Задняя стенка Synology DS214+

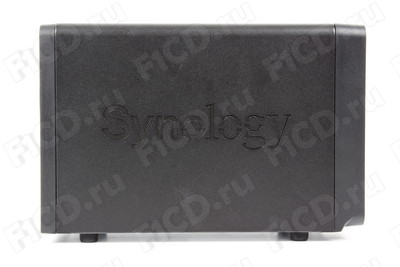

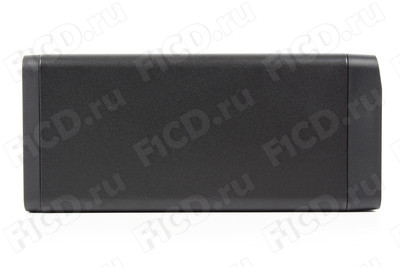

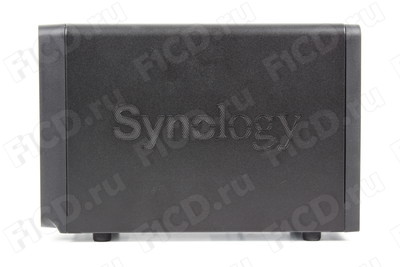

Боковины имеют перфорацию в форме логотипа Synology, закрытую мелкоячеистой решеткой.

Логотип на боку Synology DS214+

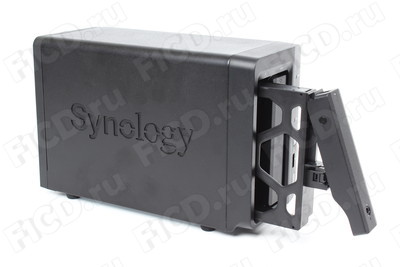

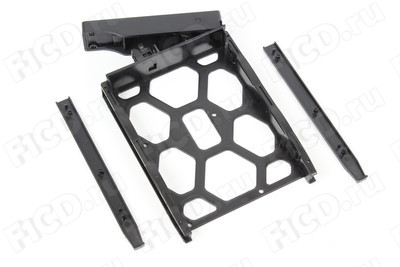

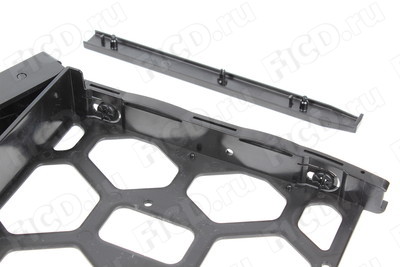

В пластиковых корзинах горячей замены помещаются как 3,5-дюймовые жёсткие диски, так и 2,5-дюймовые, которые можно объединять в RAID-массивы JBOD, 0, 1 или фирменный SHR.

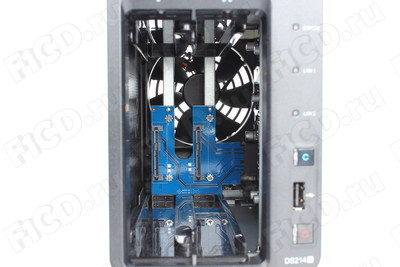

Synology DS214+ с отсоединяемыми корзинами накопителей

Модель предназначена для среднего и малого бизнеса, так что начинка устройства на уровне – 1 Гбайт оперативной памяти и двухъядерный процессор Marvell Armada XP с тактовой частотой 1,33 ГГц, поддерживающий аппаратное шифрование и операции с плавающей точкой.

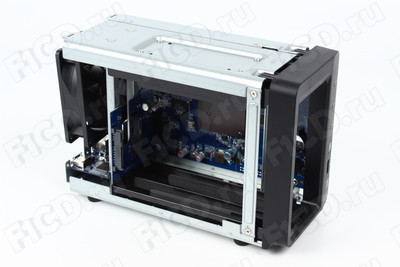

Материнская плата в Synology DS214+

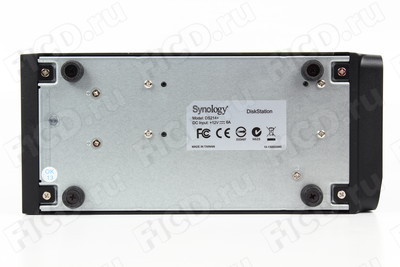

Без накопителей и блока питания масса NAS-сервера достигает 1697 г.

Материнская плата в Synology DS214+

Полные технические характеристики Synology DS214+ приводятся в таблице ниже.

Аппаратные характеристики
Тактовая частота ЦП 1,33 ГГц
Оперативная память RAM 1 Гбайт
Тип и количество накопителей 2x3,5" или 2,5" SATA, в комплект не входят
Количество портов USB 3.0 2
Количество портов USB 2.0 1
Количество портов eSATA 1
Максимальная совокупная емкость, Тбайт 10 Тбайт (2x5 Тбайт)
Размер 157x103,5x232 мм
Вес 1,65 кг
Тип и количество сетевых портов 2xGigabit с поддержкой Link Aggregation
Тип и количество вентиляторов 1 (92x92 мм)
Автозапуск после падения питания Да
Тип входного питающего напряжения От 100В до 240В ~
Выходное напряжение БП 12В
Частота питающего источника От 50 Гц до 60 Гц, однофазовый
Энергопотребление
  • Работа: 27,62 Вт
  • Режим сна накопителей: 9,26 Вт
Температурные характеристики
Температура эксплуатации От 5 до 35°C
Температура хранения От -10°C до 70°C
Относительная влажность От 5% до 95% RH
Максимальная высота над уровнем моря 3050 м
Сертификация
FCC Класс В
CE Класс В
BSMI Класс B
Файловые системы
EXT4 Да
EXT3 (только для внешних накопителей) Да
FAT (только для внешних накопителей) Да
NTFS (только для внешних накопителей) Да
NFS+ (только для внешних накопителей) Только чтение, макс. объём тома – 2 Тбайт
Управление томами
Максимальное количество томов 256
Максимальное количество iSCSI Target 10
Максимальное количество iSCSI LUN 10
Поддерживаемые типы RAID Synology Hybrid RAID, Basic, JBOD, RAID 0, RAID 1
Миграция RAID С Basic на RAID 1
Предоставление общего доступа
Максимальное количество учетных записей 2048
Максимальное количество групп 256
Максимальное количество папок общего доступа 256
Максимальное количество одновременных подключений (CIFS, FTP, AFP) 256
Резервное копирование
Сетевое резервирование Да
Локальное резервирование Да
Синхронизация папок общего доступа Да, до четырёх одновременно
Облачное хранение
  • Cloud Station для пользователей DSM
  • Синхронизация с Google Drive, Dropbox и Baidu
Резервирование рабочего стола (Synology Data Replicator 3 или Apple Time Machine) Да

Программное обеспечение Synology DS214+ #

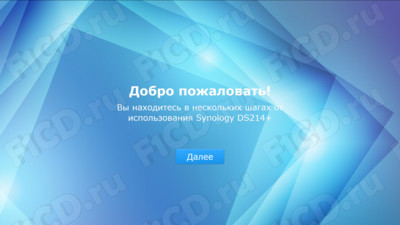

Дня начала работы с Synology DS214+ даже не требуется программа Synology Assistant, хоть она и выложена на сайте производителя для Windows, Mac OS и Linux. Теперь для базовой настройки нужен лишь Synology Web Assistant, уже "вшитый" в NAS и доступный по IP-адресу накопителя в любом браузере.

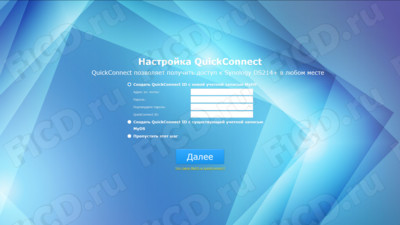

Web-Assistant в Synology DS214+

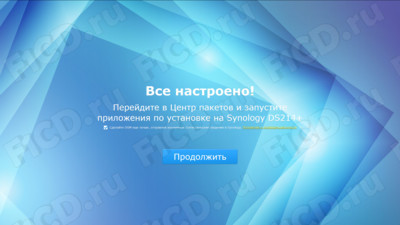

Этот пошаговый мастер поможет задать основные параметры для старта операционной системы и загрузить актуальную прошивку прямо с серверов производителя. Впрочем, Synology Assistant вам тоже пригодится – это ПО нужно не только для первоначальной настройки сетевого хранилища, но и для обнаружения NAS в сети.

Synology Assistant

В дальнейшем приложение можно загружать вместе с ОС. Дополнительно программа может проверять состояние Synology DS214+ в режиме реального времени и добавлять общие каталоги хранилища в сетевые диски компьютера, причём даже скрытые от просмотра инструментами настольных операционных систем.

Выбор хранилища для контроля в Synology Assistant
Выбор буквы для подключения сетевого диска в Synology Assistant

Кроме Synology Assistant, пользователям доступны:

  • CloudStation – программа для облачной синхронизации заданных папок между клиентами на ПК и каталогами на NAS. Интересно, что клиенты автоматически обновляются до актуальной версии для соответствия версии пакета в DSM.
  • Data Replicator 3 – небольшое приложение для резервирования локальных данных на Synology Disk Station как по расписанию, так и в режиме реального времени. Доступно только для Windows.
  • Evidence Integrity Authenticator – утилита для сверки записей и снимков экрана, сделанных с помощью Synology Surveillance Station.
  • Photo Station Uploader – программа для массовой загрузки фотографий и видеофайлов в пакет Photo Station. При этом можно помочь NAS-серверу в создании миниатюр клиентскими вычислительными мощностями – всё же процесс обычно небыстрый.

Но главная особенность моделей Synology – веб-интерфейс DiskStation Manager или DSM, недавно переваливший за версию 5.0. Хотя Web Asisstant уже загрузил нам последнюю актуальную сборку ОС, при старте системы с подключенным интернет-соединением сам Synology DS214+ предложил обновиться на ещё более новую версию, содержащую критические исправления.

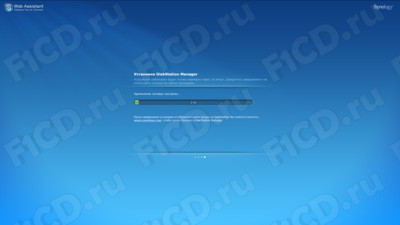

Обновление Synology DS214+

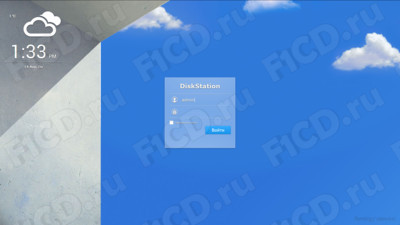

После перезагрузки мы возвращаемся на рабочий стол – при запоминании пользователя в момент авторизации можно в дальнейшем не вводить логин и пароль.

Рабочий стол DSM 5.0

Изменения оболочки в новой версии преимущественно косметические: основной функционал остался неизменным, но значки стали качественнее (заявлена поддержка экранов высокого разрешения вплоть до Retina и 4K). Все меню слегка "перетряхнули", изменив сортировку параметров и глубину вложений, что сократило количество кликов для доступа к функциям. Пакеты дополнений никуда не делись – установка всё так же проста, а работать они стали лучше за счёт оптимизации и повышения производительности в целом.

Рабочий стол и меню DSM 5.0

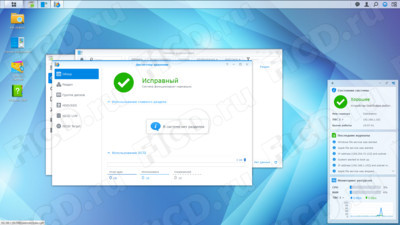

Например, субъективно уменьшилось время сборки массива и старта служб, а задержки при переключении между несколькими задачами практически исчезли. Словом, всё как в настоящей операционной системе, несмотря на то, что она показывается лишь в вашем браузере.

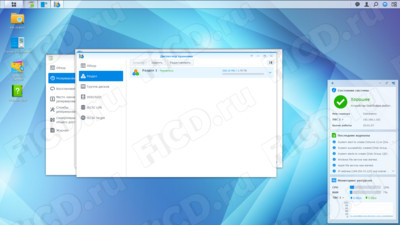

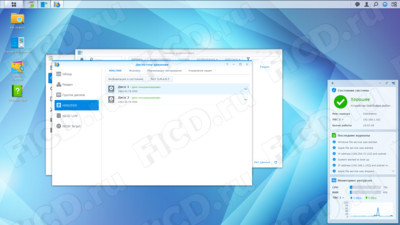

Состояние массива в Менеджере Хранения DSM 5.0

Никуда не делась и встроенная справка полностью на русском языке, весьма подробно освещающая все функции DSM 5.

Справка DSM 5.0

Добавился один весьма полезный, но часто недооцененный инструмент – текстовый редактор. В предыдущей версии ОС порой требовалось делать заметки, но вставлять текст было просто некуда. А вот теперь можно не только наплодить TXT-файлов, но и создавать ярлыки для них на рабочем столе простым перетаскиванием.

Текстовый редактор в DSM 5.0

Впрочем, создавать ярлыки можно не только для текстовых документов, но и вообще для любых файлов или пакетов – к примеру, для фотографий. При клике на ярлыке фото даже не нужен отдельный просмотрщик – он встроен прямо в оболочку и выполнен в весьма строгом стиле с минимумом видимых элементов

Просмотр картинок в DSM 5.0

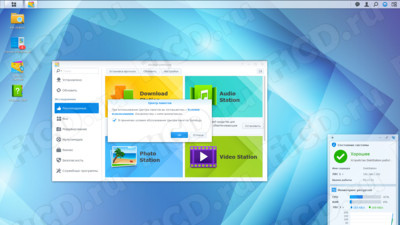

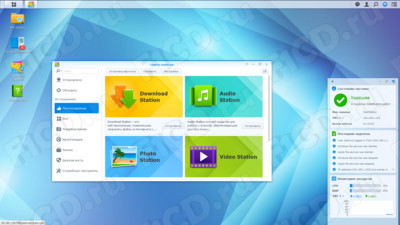

Сам состав дополнительных приложений постоянно расширяется как "родными" приложениями, созданными Synology, так и сторонними программными пакетами. Набор весьма пёстрый и позволяет развернуть на основе NAS-сервера всё что угодно – от станции видеонаблюдения до небольшой энциклопедии или интернет-магазина. При этом все возможности системы сохраняются и между ними можно свободно переключаться.

Магазин приложений в DSM 5.0

Все установленные программы находятся в отдельном меню – при его выводе рабочий стол затеняется, а свежеустановленные приложения подсвечиваются и имеют специальный ярлычок.

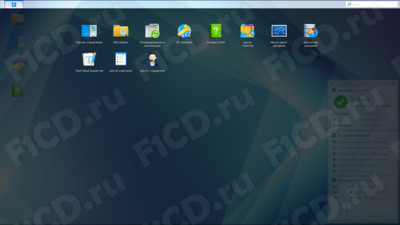

Меню приложений DSM 5.0

Стоит отдельно отметить долгожданное пополнение ряда фирменных пакетов – приложение CloudSync позволяет синхронизировать каталоги NAS-сервера с облачными сервисами Google Drive, Dropbox и Baidu.

CloudSync в DSM 5.0

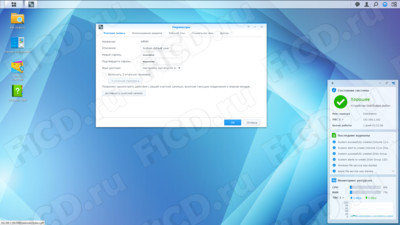

В итоге можно с полной ответственностью сказать, что настройке в DSM поддается почти всё – от экрана ввода до функций роутера, и помогает в этом в первую очередь панель управления в DiskStation Manager.

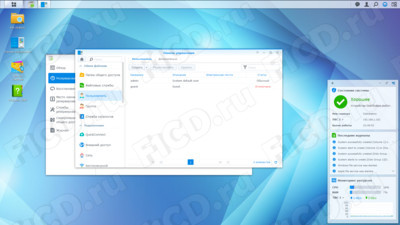

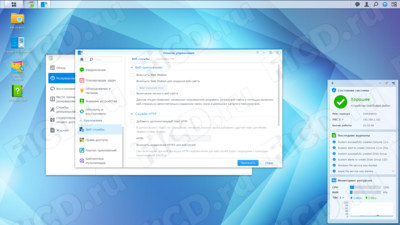

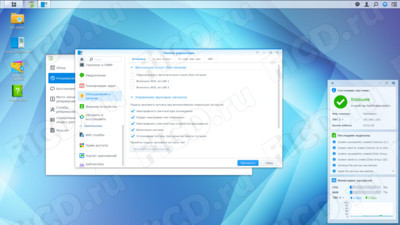

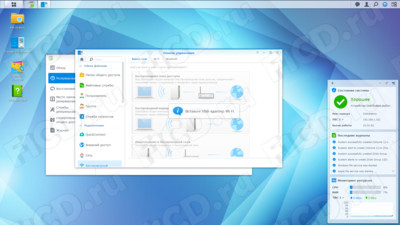

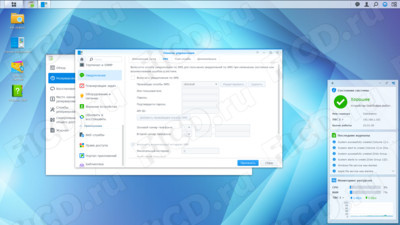

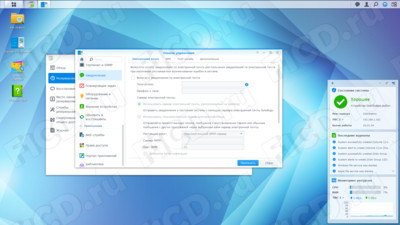

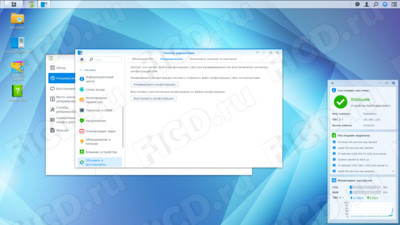

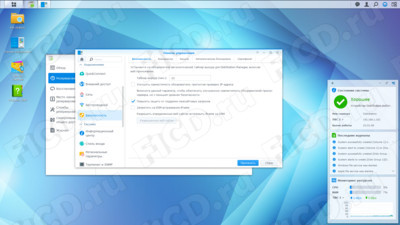

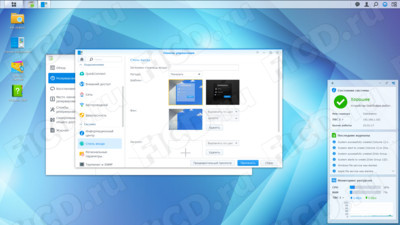

Панель управления DSM 5.0

Ещё одно полезное ответвление от DiskStation Manager – это набор мобильных приложений под Google Android и Apple iOS. Он включает в себя прежде всего клиенты фирменных пакетов DSM и программу для управления состоянием сервера.

Приложения Synology в Google Play

Но приятнейшая по функционалу и стабильности оболочка, мобильные клиенты и программы для ПК – это лишь часть предлагаемого пользователю Synology DS214+ удобства. С точки зрения эргономики стоит отметить низкий шум системы охлаждения – за счёт использования экономичной начинки и правильного размещения компонентов вытяжной вентилятор практически не раскручивается. Поэтому работу устройства даже в помещении с минимальным уровнем фонового шума можно заметить лишь по щелчкам накопителей да по светодиодам на лицевой панели, и это весьма приятно.

Для проверки производительности Synology DS214+ мы объединили два жёстких диска в массив RAID 1, подключили один из сетевых каталогов как сетевой диск и прогнали несколько тестов на передачу данных. В Crystal Disk Mark 3 мы переслали 1 Гбайт тестовых данных и получили 63 Мбайт/с при последовательном чтении и 98 Мбайт/с при последовательной записи.

Crystal Disk Mark 3

ATTO Disk Bencmark показал максимальные значения при блочной записи сегментами от 128 Кбайт: при записи скорость достигала в среднем 112 Мбайт/с, а при чтении – 66 Мбайт/с.

ATTO Disk Bencmark

С помощью средств ОС Windows 8.1 мы скопировали файл размером около 4 Гбайт и получили 87 Мбайт/с при записи на NAS .

Копирование на NAS

Затем мы объединили диски в массив RAID 0 и вновь провели измерения. Crystal Disk Mark 3 показал среднюю скорость чтения на уровне 86,1 Мбайт/с, записи – на уровне 95,21 Мбайт/с.

Crystal Disk Mark 3

В ATTO Disk Bencmark на этот раз максимальные показатели были достигнуты при обмене блоками от 256 Кбайт. Средние скорости чтения и записи составили 97 и 116 Мбайт/с соответственно.

ATTO Disk Bencmark

Копирование на NAS с компьютера под управлением Windows 8.1 шло со скоростью около 87 Мбайт/с.

Копирование на NAS

В целом для обычных настольных накопителей (Seagate ST2000DL003) результат получился достойный и не сильно отличающийся от полученного производителем, который использует для своих тестов специализированные диски Western Digital серии Raid Edition, в частности WD2003FYYS.

Synology DS214+: Вывод #

Стоимость Synology DS214+ на момент тестирования лишь немногим превышает 18000 рублей. С одной стороны, это немало за "коробку со светодиодами" без накопителей, однако здесь оплачивается не только "железо" – которое, к слову говоря, отлично себя показывает по части производительности и эргономики. В эту цену входит и отличная многозадачная оболочка с расширенным функционалом и доступом к сторонним программным пакетам, и мобильные приложения, и клиенты для настольных ПК, и онлайн-сервисы – техподдержка, серверы обновлений и служба QuickConnect, позволяющая подключаться к Synology DS214+ по специальному идентификатору без публичного IP-адреса и какого-либо конфигурирования сетевых настроек. Так что установленный в такой сетевой накопитель жёсткий диск становится не просто местом для складирования данных, но основой для многофункционального устройства, причём как для как для офиса в качестве защищенного шифрованием хранилища, так и для дома в виде источника потокового медиаконтента.

Плюсы Synology DS214+: #

  • Многозадачный обновляемый интерфейс с поддержкой дополнительных пакетов.
  • Производительная начинка.
  • Горячая замена накопителей.
  • Сопутствующее программное обеспечение для ПК и мобильных устройств.
  • Высокое качество сборки.

Минусы Synology DS214+: #

  • Существенных не обнаружено.

Галерея фото Synology DS214+ #

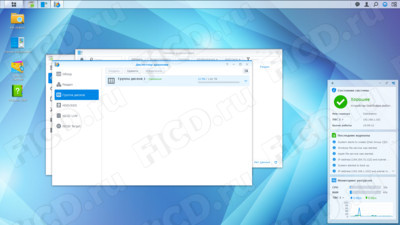

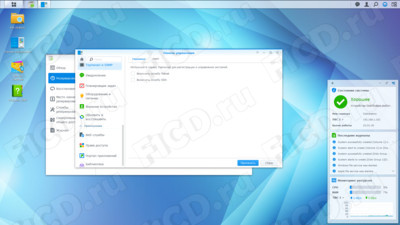

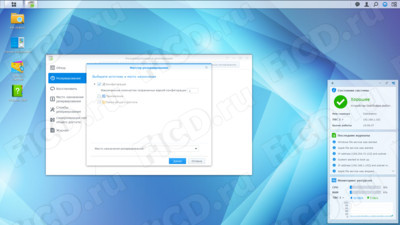

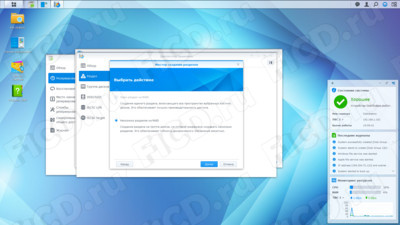

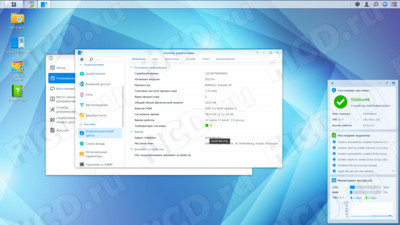

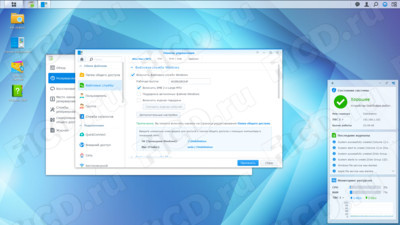

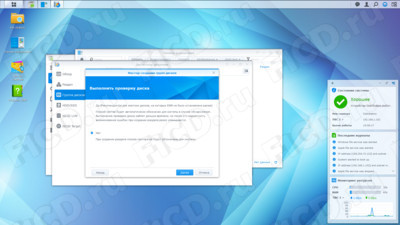

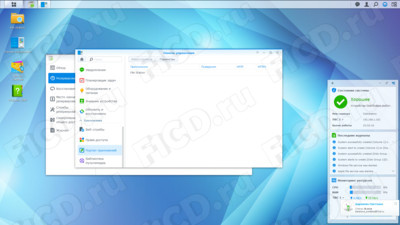

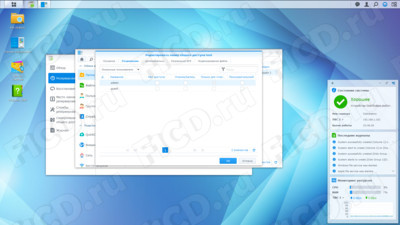

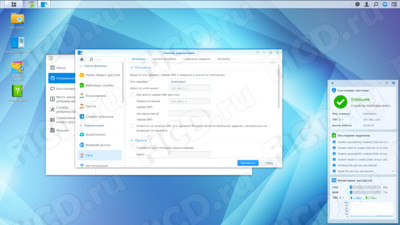

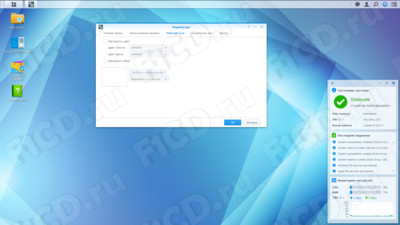

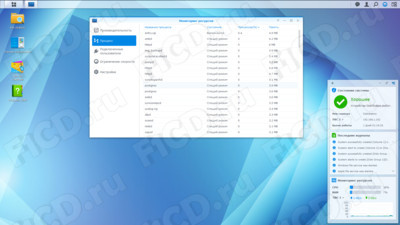

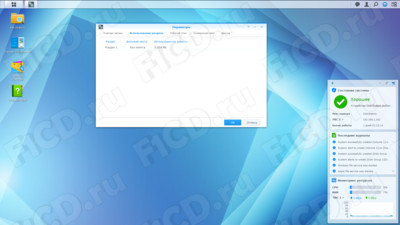

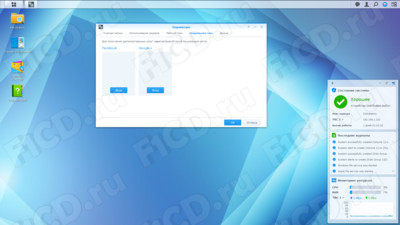

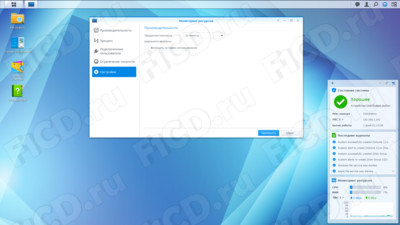

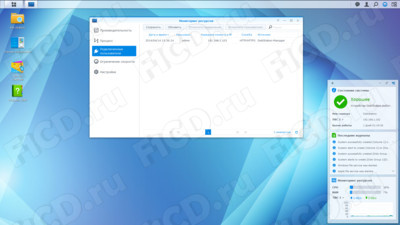

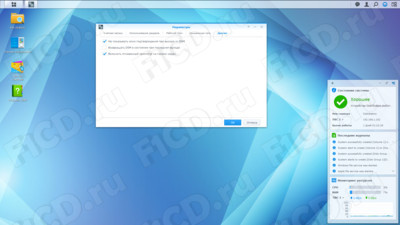

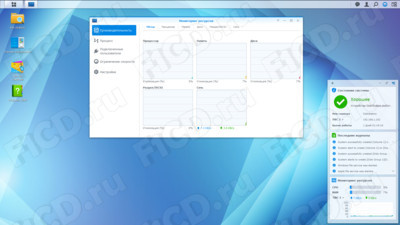

Интерфейс DSM 5.0 в Synology DS214+ #
