Обзор Synology RS810+: машина для времени

15 апреля 2011, Патенко Андрей 0
В рейтинге продукции компании Synology сервер RS810+ – один из лидеров. По характеристикам эта модель занимает 3 место, уступая позиции лишь моделям с большим количеством дисков. Обгоняют RS810+ лишь две 5-ти и 10-дисковые топовые модели, причем из этой тройки только две модели предназначены для серверных стоек. Давайте познакомимся с устройством поближе.

Видеообзор Synology RS810+ #

Внешний вид Synology RS810+ #

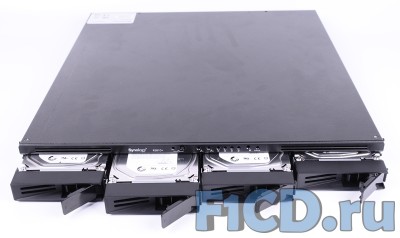

Данный стоечный сервер имеет типоразмер в один юнит. Выполнен в строгом черном дизайне.

Synology RS810+

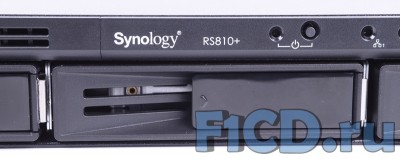

На лицевой панели присутствуют: кнопка включения сервера с индикатором работы, светодиоды активности дисков и двух сетевых плат, а также кнопка, которая позволяет отключить звуковое оповещение.

Индикаторы Synology RS810+

В комплекте с Synology RS810+ идут стоечные крепления и винты, так что физическая установка не займет много времени. Кроме этого в комплекте у нас имеются:

  • Краткая инструкция по эксплуатации
  • Компакт-диск с ПО.
  • Шнур питания.
  • Кабель LAN (RJ-45).
Комплект поставки Synology RS810+

Приятные особенности RS810+ начинаются при взгляде на обратную сторону, где расположены порты и воздухозаборники вентиляторов.

Задняя стенка Synology RS810+

В этой модели инженеры Synology применили очень интересный вариант — основная материнская плата сервера (с портами) съемная.

Заглушка платы в Synology RS810+

Крепится двумя винтами, которые можно отвернуть руками без отвертки.

Извлечение платы из Synology RS810+

При возникновении аппаратных проблем не придется вытаскивать устройство из стойки и откручивать крышку: достаточно отвернуть винты и вытащить плату из разъема.

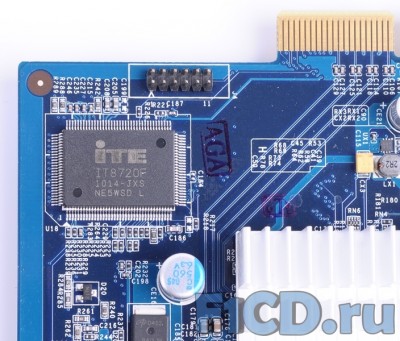

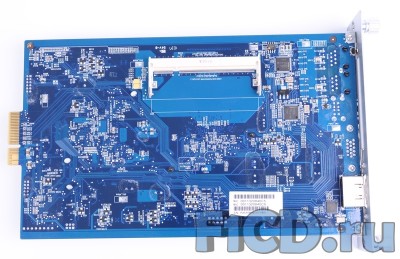

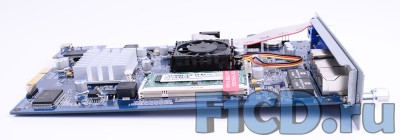

Материнская плата Synology RS810+

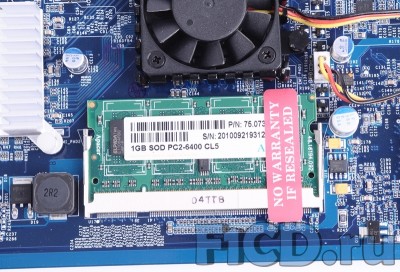

Кстати, при установке дополнительного модуля памяти именно так и придется поступать, так как разъем для оперативной памяти расположен на обратной стороне платы.

Разъем для дополнительной оперативной памяти Synology RS810+

Коме этого на обратной стороне есть два порта USB 2.0 и один порт SATA.

Оборотная сторона Synology RS810+

Отвернув четыре маленьких винта по верхнему периметру крышки и сдвинув ее на себя, что бы освободить от блока светодиодов и кнопок, мы получаем доступ к внутреннему содержимому сервера.

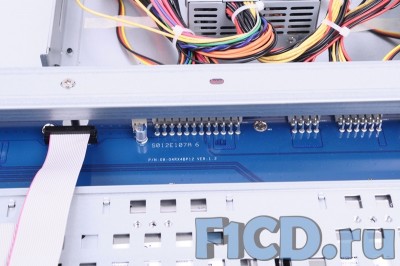

Synology RS810+ со снятой крышкой

Тут все достаточно аскетично: блок дисков, материнская плата с двухъядерным процессором Intel Atom D510 с тактовой частотой 1.67 ГГц, кэшем 2-го уровня 1 Мбайт, модуль оперативной памяти в 1 Гбайт (можно увеличить до 3 Гбайт), блок питания, 3 вентилятора размером 40 миллиметров, которые достаточно активно работают и позволяют направлять поток воздуха по свободному пространству внутри корпуса, благо его предостаточно.

Synology RS810+ со снятой крышкой, вид со стороны задней стенки

Тут отдельно стоит сказать о старшем брате Synology RS810+ – модель с дополнительным буквенным индексом R810RP+. Она имеет 2 блока питания и поддерживает горячую замену одного из них. Весьма удобная функция, но она существенно повышает стоимость самого устройства, при условии, что это абсолютно тот же R810+.

Блок питания в Synology RS810+

Технические характеристики Synology RS810+ #

Процессор Intel Atom D510 1.67 ГГц, Dual Core
Оперативная память 1 Гбайт (расширяется до 3 Гбайт)
Тип и количество HDD 3.5" SATA II х 4
Количество портов USB 2.0 2
Количество портов eSATA 1
Максимальная совокупная емкость устанавливаемых накопителей 8 Тбайт (4 x 2 Тбайт)
Сетевые порты 2 порта GigabitLAN
Вентиляторы 3 вентилятора 40х40 мм
Поддерживаемые ОС клиентов Windows 98, Windows 2000, Windows XP, Windows Server 2003, Windows Vista, Mac OS9, Mac OSX, Mac Mini Intel

Максимальное количество учетных записей

2048
Максимальное количество групп 256

Максимальное количество папок общего доступа

256
Энергопотребление 68 Вт (28 Вт в режиме сна)
Размер 44 х 430.5 х 457.5 мм
Вес 7.1 кг

Подключение и установка ПО Synology RS810+ #

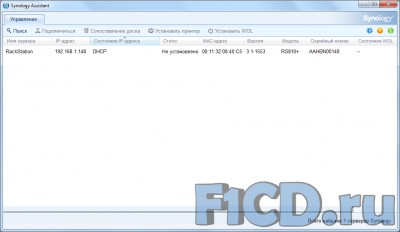

Подключаем сервер шнуром питания и кабелем к локальной сети. На диске идет специальное ПО. С диска устанавливаем программу, которая поможет определить устройство в локальной сети: Synology Assistant. После обнаружения — два раза кликаем на строку с сервером и открываем меню настроек и установки программы-оболочки, с помощью которой мы будем управлять устройством.

Файл с оболочкой присутствует и на диске. Но выбрав его кнопкой Обзор, можно будет лишь прочитать сообщение о том, что версия прошивки устарела и ее придется качать с сайта производителя. На момент тестирования версия программного обеспечения DSM уже была с индексом 3.1.

Скачать обновление с сайта производителя оказалось не просто. Файл по ссылке для модели RS810+ упорно не хотел устанавливаться и писал, что версия файла установки не совместима с моделью системы.

Как оказалось, присутствует ошибка на официальном сайте Synology в ссылке именно для этой модели. Достаточно ее исправить в ручную. "Правильная" оболочка лежит тут: http://ukdl.synology.com/download/DiskStation/DSM3.1/1605/DSM_RS810+_1605.pat

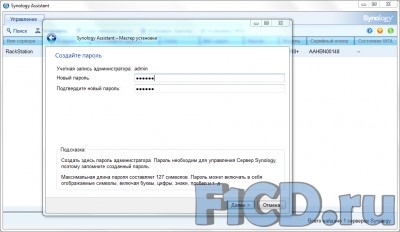

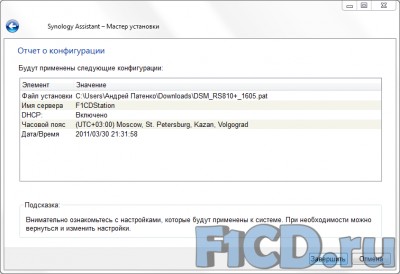

Установка занимает всего несколько минут. Необходимо будет указать время, имя сервера и пароль администратора.

Если все сделали правильно, то при нажатии на строку сервера в Synology Assistant откроется окно входа в веб-интерфейс.

Оболочка DSM используется во многих устройствах компании и уже к этому моменту имела массу положительных отзывов, так что о ней стоит рассказать отдельно.

Synology RS810+ | Веб-интерфейс Synology DSM 3.1 #

Для новой версии программного обеспечения своих серверов Synology на официальном сайте предоставили всем пользователям демо-версию. Пройдя по ссылке и введя логин admin и пароль synology вы попадете в веб-оболочку. Работают функции, не требующие заливки файлов на сервер. Несколько сервисов, такие как Surveillance Station (сервер видеонаблюдения) и Photo Station, соответственно фото-сервер), уже имеют ярлыки на рабочем столе. Также можно увидеть как работает аудиосервер и многие другие функции. Перемещение по меню и сам интерфейс немного "тормозит" из-за трафика, при обычной работе – этого не происходит. Скорее наоборот: DSM на "живом" устройстве работает отлично и без сбоев за все время тестирования в лаборатории F1CD.

Перейдем непосредственно к работе с сервером. После ввода логина admin и пароля администратора, вы попадаете на рабочий стол DSM.

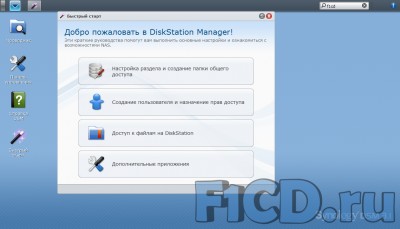

Начинающим пользователям поможет функция "Быстрый старт" с четырьмя разделами, которые необходимы при первой настройке: создание папки общего доступа, создание пользователей и назначение им прав доступа, доступ к файлам на сервере и настройка дополнительных приложений со ссылками на разделы справки. Кстати, справка в DSM 3.1 – настоящая энциклопедия по оболочке, причем с хорошим и удобным поиском.

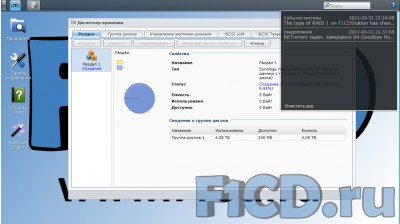

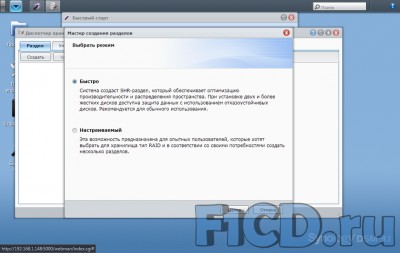

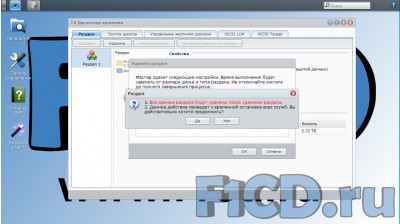

Для создания RAID-массива необходимо выбрать "настраиваемый режим" (быстрый режим создаст только SHR-раздел), создать новую группу дисков и определиться с видом RAID-массива. Тут, опять же, начинающим администраторам поможет справка, в которой есть описание ключевых особенностей технологий RAID, JBOD и SHR. А вот дальше — небольшой подвох: если выбрать рекомендованную производителем проверку дисков, то следует знать, что на это уйдет до 8 часов времени!

Естественно, лучше использовать рекомендации Synology, но то, что такая проверка весьма продолжительная вы узнаете только в процессе, отменить который уже не получится. Далее — указываем необходимый размер дисков и наблюдаем проценты форматирования. Если не использовать проверку четности, то создание разделов и RAID-массива займет не больше 10-15 минут.

После создания разделов, необходимо создать общую папку и добавить пользователей (или включить учетную запись гостя). После этого ваш NAS увидят пользователи локальной сети и в зависимости от выданных администратором прав, смогут считывать и записывать информацию на сервер.

Настройки доступа достаточно гибкие: к примеру, есть возможность разрешить пользователям записывать файлы на сервер, но запретить им удалять любые файлы, включая уже записанные на диск.

Основную настройку сервера мы произвели, теперь можно немного поработать над удобством использования RS810+. Наверняка к тому моменту, как пользователь немного поработал с веб-интерфейсом, он забудет о том, что находится в веб-браузере, особенно если развернуть окно на весь экран.

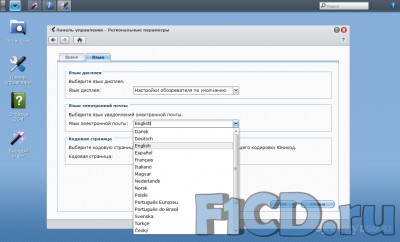

Чтобы работать было приятнее и удобнее, можно сменить обои, вплоть до заливки собственной картинки, включить удаленный доступ, настроить автоматическую архивацию, а также оповещение об ошибках по e-mail и SMS, автоматическое отключение дисков при простое, режим автоматического включения и выключения сервера (Wake of Lan – WOL – настраивается через Synology Assistant, так же как и подключение принтеров).

Основные возможности RS810+ на этом не заканчиваются. Особенно впечатляют мультимедийные форматы, фото-видео-аудио-серверы, включая iTunes и сервер потокового вещания контента. Поддерживаемые форматы таковы:

Графические форматы BMP, JPG (jpe, jpeg), GIF, ICO, PNG, PSD, TIF (tiff), UFO, RAW (arw, srf, sr2, dcr, k25, kdc, cr2, crw, nef, mrw, ptx, pef, raf, 3fr, erf, mef, mos, orf, rw2, dng, x3f)
Форматы видео 3GP, 3G2, ASF, AVI, DAT, DivX, DVR-MS, ISO, M2T, M2TS, M4V, MKV, MP4, MPEG1, MPEG2, MPEG4, MTS, MOV, QT, SWF, TP, TRP, TS, VOB, WMV, XviD, RV30, RV40, AC3, AMR, WMA3
Форматы субтитров srt, psb, smi, ass, ssa, sub, idx, ifo
Форматы аудио AAC, FLAC, M4A, MP3, OggVorbis, PCM, WAV, WMA, WMA VBR, WMA PRO, WMA Lossless, M4B
Форматы плей-листов M3U и WPL
Форматы сетевого радио SHOUTcast и Radioio

На базе сервера можно создать основу для хранения видео с IP-камер. Для этого используется специальное приложение Surveillance Station, позволяющее подключаться к камерам видеонаблюдения. Кроме того, настроив Download Station, можно подключаться к торрент-трекерам и закачивать контент непосредственно средствами RS810+, а используя Photo Station можно вести корпоративный или личный блог.

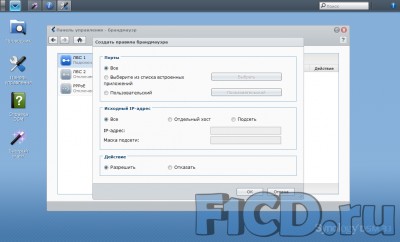

Также у RS810+ присутствуют необходимые инструменты для настройки всех сетевых приложений и серверов. DDNS позволит работать с динамическим IP-адресом, причем выбор сервисов, по предоставлению статических имен достаточно внушителен — присутствуют и такие популярные, как No-Ip.com и DDNS.com.

При работе с веб-оболочкой DSM 3.1, постоянно думаешь о том, что если бы с таким подходом к продукту работали бы все компании, то мы имели бы совсем другой мир ПО. Вполне возможно какие-то огрехи и есть, но за несколько дней тестирования нам так и не удалось "подвесить" DSM или заставить ее "глючить" каким-то образом. Правда, цель такая и не ставилась, но можно сказать с уверенностью — чтобы заставить программу управления выдать неправильный результат, уйти в перезагрузку, зависнуть на самом интересном месте — нужно очень постараться. И это все несмотря на процессор, который не самый мощный, и небольшой объем оперативной памяти. Инженеры и программисты из Synology, видимо, работают в тесном контакте, добротно оптимизируя ПО.

Через USB-порты можно без проблем подключать внешние накопители для заливки файлов или хранения резервной копии данных. Устройство определяется за пару секунд и сразу готово к работе. Также есть возможность расширять дисковое пространство в два раза за счет приобретения дополнительного стоечного модуля. Его размер — тоже 1U, а вот стоимость гораздо ниже, чем целого сервера.

Для многих компаний RS810+ станет удобным решением для создания хранилища документов, хостинга сайта (до 30 сайтов) и доступа к файлам по ftp-протоколу. Кроме того, дополнительную функциональность можно внести за счет использования модулей расширения из репозитория, а так же использовать Synology RS810+ как почтовый сервер. Причем два порта Gigabit Ethernet позволяют настроить несколько режимов совместной работы для эффективного распределения нагрузки.

Тестирование скорости работы Synology RS810+ #

Насколько RS810+ быстр? Так ли соответствуют заявленные паспортные характеристики реальности. По документам RS810+ достигает приличных скоростей – 112 Мбайт/с (896 Мбит/с) при чтении и 107 Мб/с (856 Мбит/с) при записи. В реальных условиях нашей локальной сети (основа сети – гигабитный роутер Dlink DIR-825) получились следующие данные:

  • В самом защищенном режиме – RAID 5+spare – чтение с диска составило 83 Мбайт/с (664 Мбит/с), а запись 92 Мбайт/с (736 Мбит/с).
  • Собственный режим разработанный Synology оказался медленнее — чтение с диска 38 Мбайт/с (304 Мбит/с), а запись составила 33 Мбайта/с (264 Мбит/с).
  • Самый быстрый RAID версии 0 записывал данные на скорости близкой к паспортной — 104 Мбайта/с (832 Мбит/с), а читал на 84 Мбайт/с (672 Мбит/с).

Дополнительные возможности Synology RS810+ #

В качестве некоторых дополнительных опций, помимо собственно хранения данных, Synology RS810+ может также предложить:

  • Работа в качестве сервера базы 1C, сетевые накопители Synology получили статус "1С Совместимо. Система программ 1С: Предприятие", так что совместимость проверена не только специалистами Synology, но и разработчиками из 1С. Кстати, Synology RS810+ поддерживает полноценную работу и с HASP-ключами доступа, описание всех процедур с этим связанных, есть в специальном руководстве.
  • Поддержку протокола iSCSI, сервер iSCSI в Synology DSM совместим с инициаторами (клиентами) популярных ОС (Windows, Linux, Mac), а также системами виртуализации (VMWare, Microsoft, Citrix).
  • Модуль Synology Web Station обеспечивает поддержку PHP и MySQL и позволяет размещать до тридцати различных web-сайтов на одном NAS-сервере.

Synology RS810+ | Резюме #

В целом, Synology RS810+ – достаточно дорогое удовольствие, и, наверное, это и есть главный минус. Средняя цена на момент тестирования составляет 50 тысяч рублей. Модель с двумя блоками питания и индексом RS810RP+ обойдется на 6-8 тысяч дороже, а дополнительный модуль расширения RX410, который позволяет увеличить дисковое пространство в общей сложности до 16 Тбайт, стоит 22 тысячи. Все это заставит задуматься покупателя при выборе этой модели. Но в Synology, видимо, решили, что свободное время от настройки устройства, обслуживания и доводки для сотрудников компаний, да и частных пользователей, стоит этих денег.

В целом, рассмотренная нами модель, да еще и с пятилетней гарантией, дает ощущение законченности и логичности. Все настройки сможет осуществить даже начинающий пользователь. Большинство пунктов содержат либо русифицированное описание, либо вообще обозначены на великом и могучем. Интерфейс DSM 3.1 настолько логичен и содержит такое количество подсказок, что ошибиться просто невозможно, а некоторые функции заблокированы от случайных нажатий или необдуманных действий пользователя.

Таким образом, покупая эту "машину времени" остается только придумать, чем занять системного администратора – после того, как он потратит несколько часов на установку и настройку RS810+. Скорее всего, проблем с устройством не будет, и, если покупатель определился с ценой, форм-фактором и функциями сервера, Synology RS810+ – это весьма неплохой вариант.

Галерея фотографий Synology RS810+ #

Галерея интерфейса Synology RS810+ #

Протестировано в F1CD.ru
