Сегодня мы познакомимся с видеокартой Palit GeForce GTX560 Ti Twin Light Turbo. Модель может похвастаться заводским разгоном графического чипа и модифицированной системой охлаждения с красной подсветкой, а компактные размеры карты позволят установить ее во многие небольшие корпуса. Мы протестируем Palit GeForce GTX560 Ti Twin Light Turbo и сравним ее производительность и уровень шума с другими конкурентами, в том числе более современными.

Видеообзор Palit GeForce GTX 560 Ti Twin Light Turbo #

Компания AMD уже выпустила на рынок новую линейку видеокарт седьмой серии, а что же в стане "зеленых"? Найти в свободной продаже новинки NVIDIA шестой серии проблематично, а цена кусается, да и AMD уже играет ценой на снижение.

Но не стоит сбрасывать со счетов старую гвардию NVIDIA в лице пятой серии, с представителем которой мы сегодня и познакомимся. Palit GeForce GTX 560 Ti Twin Light Turbo обладает модифицированной системой охлаждения, частота графического процессора видеокарты повышена до 835 МГц, а памяти — до 105 МГц.

Комплект поставки Palit GeForce GTX 560 Ti Twin Light Turbo #

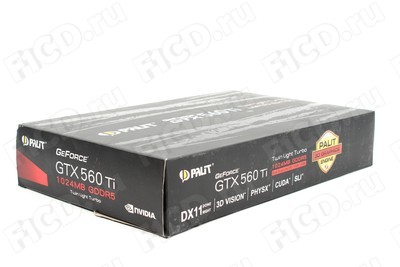

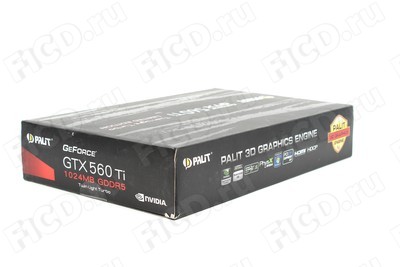

Palit GeForce GTX 560 Ti Twin Light Turbo поставляется в черной картонной коробке средних размеров. Лицевая сторона упаковки содержит на себе лишь логотип производителя да название видеокарты.

Лицевая сторона коробки видеокарты Palit GeForce GTX 560 Ti Twin Light Turbo

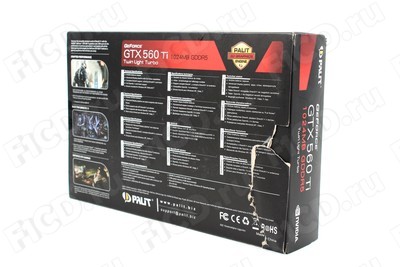

Самое большое количество информации разместилось на оборотной стороне коробки. Тут приводятся основные спецификации устройства на 12 языках мира, среди которых есть и русский, а также информация о минимальных системных требованиях.

Оборотная сторона коробки видеокарты Palit GeForce GTX 560 Ti Twin Light Turbo

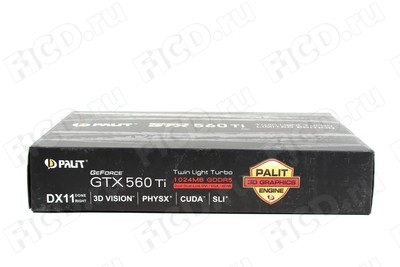

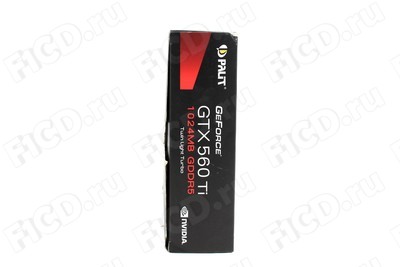

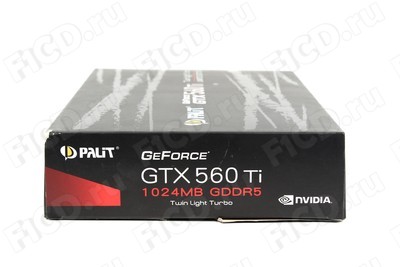

На торцах коробки ничего интересного. Ничего, кроме пиктограмм, изображающих основные технологии, применяемые в Palit GeForce GTX560 Ti Twin Light Turbo, не написано.

В коробке мы обнаружили следующий комплект поставки:

  • Саму видеокарту.

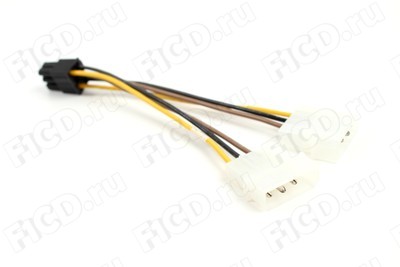

  • Переходник питания 2х4-pin → 6-pin.
  • Диск с программным обеспечением.
  • Документацию.

Комплектация, наверное, одна из самых минимальных, но ведь и не все готовы за нее переплачивать.

Комплект поставки видеокарты Palit GeForce GTX 560 Ti Twin Light Turbo

Дизайн Palit GeForce GTX560 Ti Twin Light Turbo #

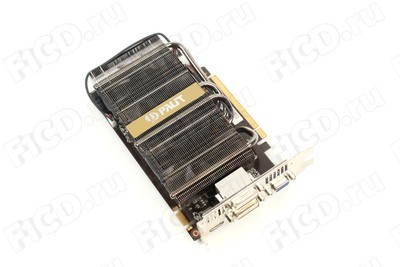

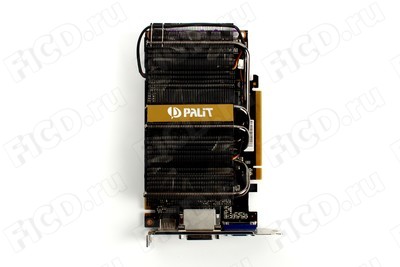

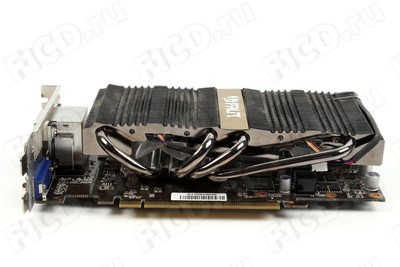

Длина видеокарты довольно скромная — всего 19 см, что позволит ей разместиться в компактных корпусах. Всю лицевую сторону занимает система охлаждения, причем вентиляторы спрятаны под радиатором, так что любопытное животное или маленький ребенок вряд ли смогут нанести себе травму.

Лицевая сторона видеокарты Palit GeForce GTX 560 Ti Twin Light Turbo

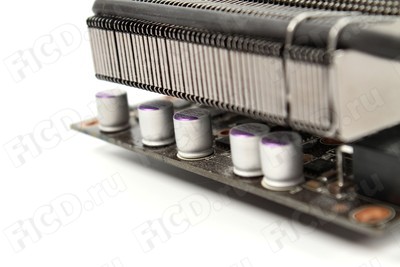

Правый торец ничем примечательным не выделяется, только ряд конденсаторов показывается из-под системы охлаждения Palit GeForce GTX560 Ti Twin Light Turbo.

Правый торец видеокарты Palit GeForce GTX 560 Ti Twin Light Turbo

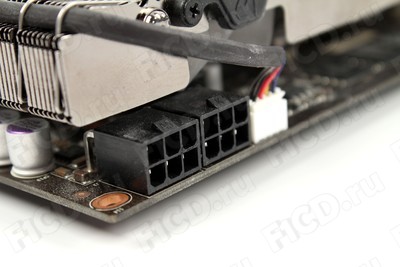

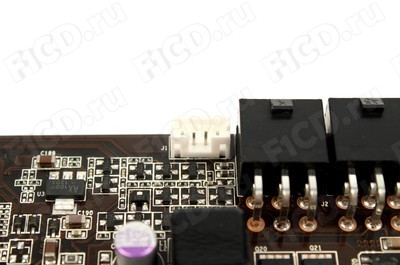

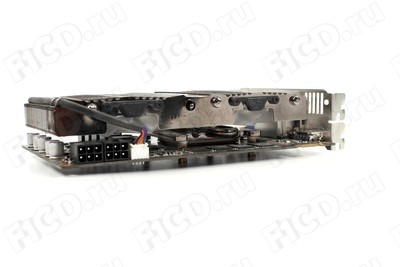

Верхний торец приютил два разъема 6-pin для подключения питания, разъем 4-pin для подключения вентилятора и разъем для подключения мостика SLI.

Верхний торец видеокарты Palit GeForce GTX 560 Ti Twin Light Turbo

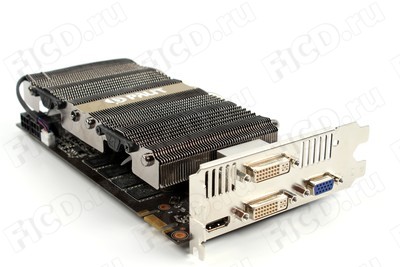

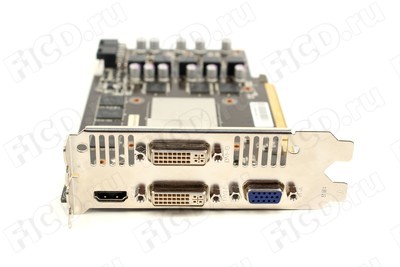

Левый торец карты содержит, помимо вентиляционной решетки, следующие разъемы:

  • D-Sub.
  • 2 x DVI.
  • HDMI.

Такой набор выходов должен удовлетворить потребности большинства пользователей.

Левый торец видеокарты Palit GeForce GTX 560 Ti Twin Light Turbo

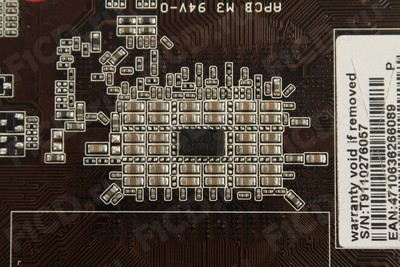

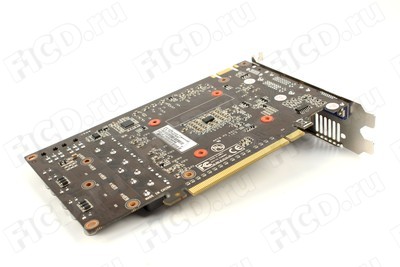

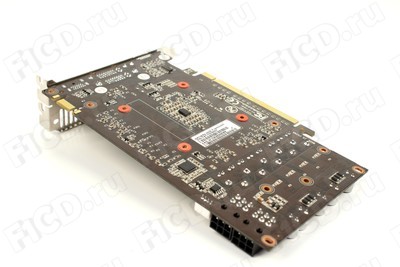

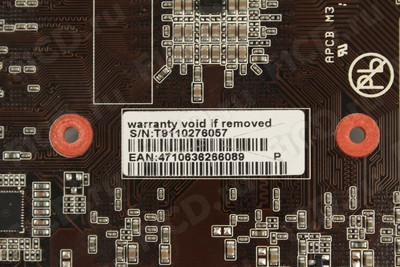

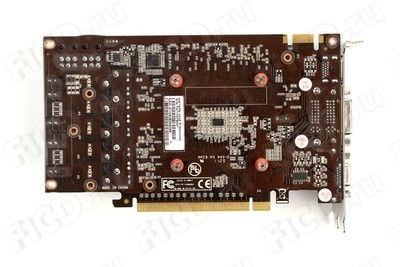

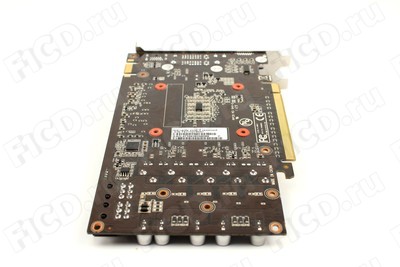

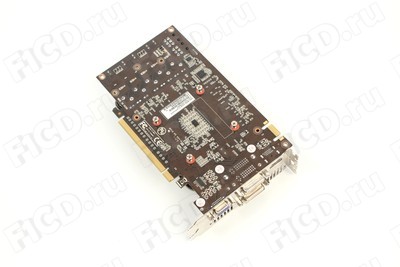

На оборотной стороне можно увидеть коричневый текстолит, а самый интересный элемент здесь — пятиканальный контроллер питания OnSemi NCP 5395T. Этот чип является довольно популярным решением и потихоньку "отъедает" рынок у прошлого монстра в лице iChill.

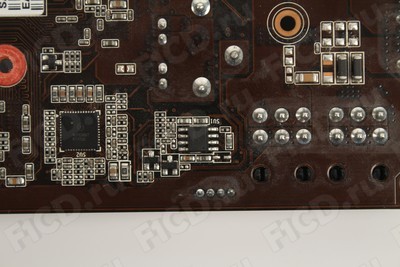

ШИМ-контроллер

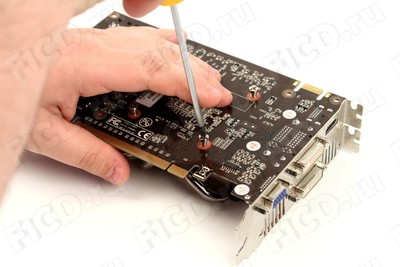

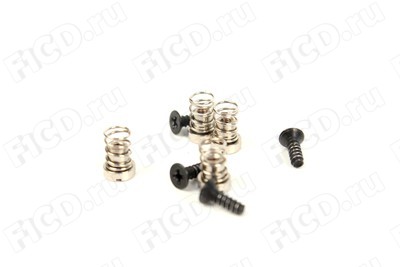

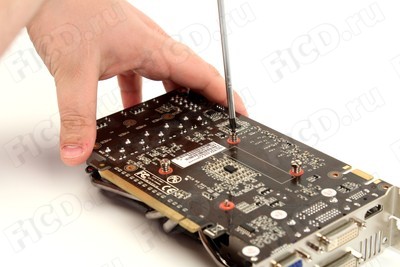

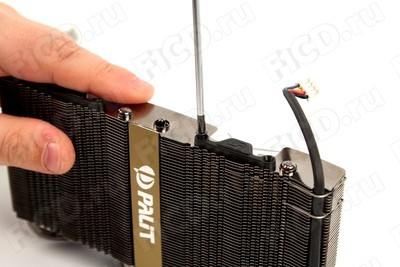

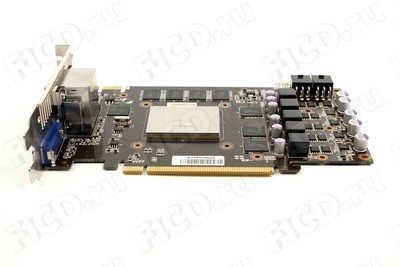

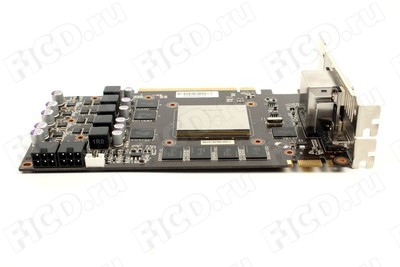

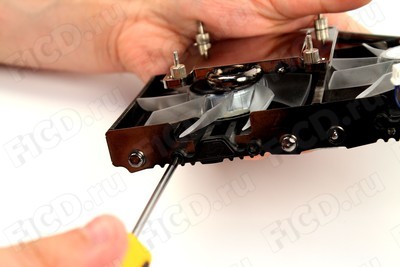

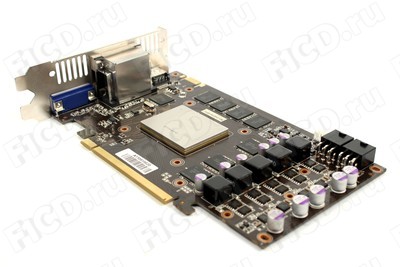

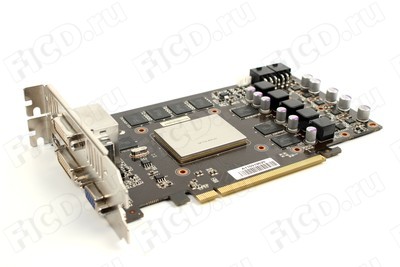

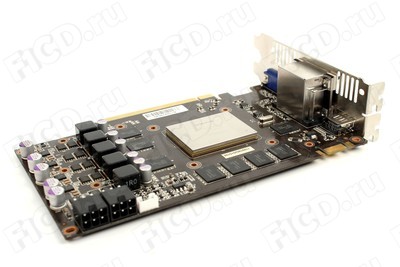

Для разборки видеокарты, а точнее отделения платы от системы охлаждения, нужно открутить четыре подпружиненных винта. Ну а теперь давайте посмотрим на саму плату.

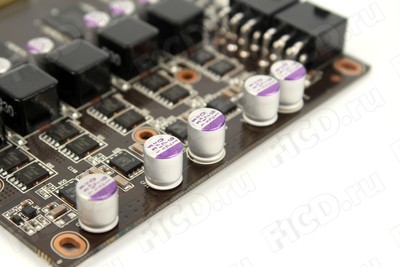

Возможности OnSemi NCP 5395T используются по полной программе: установлено пять фаз питания.

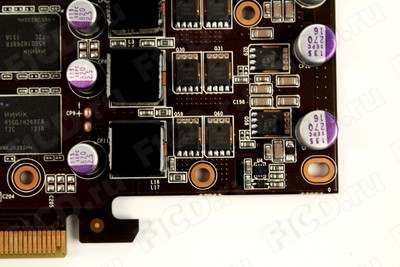

Подсистема питания

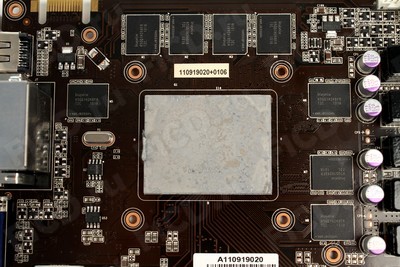

На теплораспределительную крышку (она же защитная) нанесена маркировка NVIDIA GF114-400-A1 34N3WD 1134A1 A TAIWAN N4T182.M00.

Графический чип

Чипы памяти в количестве восьми штук расположены на лицевой стороне карты и имеют маркировку Hynix H5GQ1H24BFR T2C 131А.

Чип памяти

В остальном, все элементы не претендуют на особое внимание — просто хорошие компоненты с отличным соотношением "цена/качество". Лучше поговорим о ключевой особенности этой модели — измененной относительно референсного дизайна системе охлаждения ZEROtherm COOLMAXX 4000, покрытой слоем никеля.

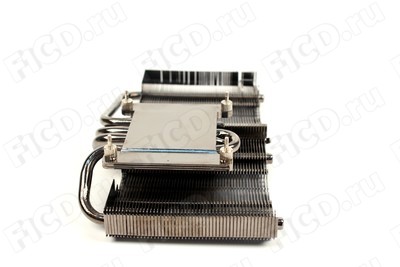

В ее основе находятся три тепловые трубки диаметром по 6 мм. Одна из них проходит змейкой через радиатор, создавая эффект присутствия четырех трубок.

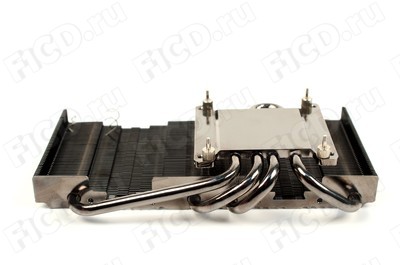

Основание системы охлаждения Palit GeForce GTX 560 Ti Twin Light Turbo

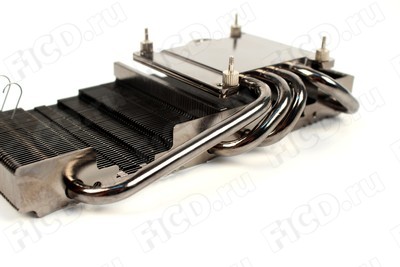

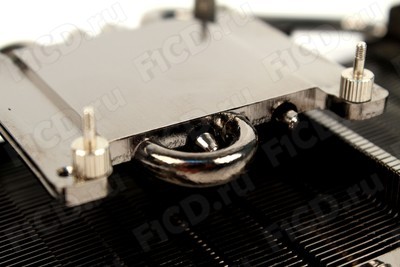

"Фальшивая" четвертая тепловая трубка

Тепловые трубки уложены в специальные желоба в основании. Конструкция несколько необычная, поскольку сверху трубки ничем не накрыты. Для лучшего контакта и надежного крепления тепловые трубки и основание пропаяны.

Качество полировки подошвы можно оценить на 4 балла по пятибальной шкале. Подошва ровная, следы фрезы видны, но они не очень глубокие, а производитель озаботился базовой полировкой еще на заводе, поэтому здесь придраться к чему-то очень сложно.

Качество полировки подошвы

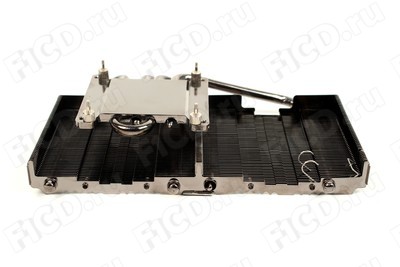

Радиатор довольно массивный и закрывает всю плату. Он состоит из 52 пластин, что позволило добиться впечатляющей площади рассеивания при условии компактных размеров видеокарты.

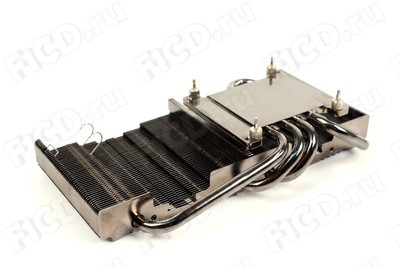

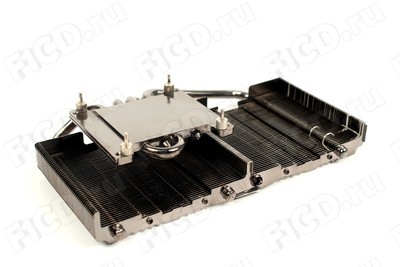

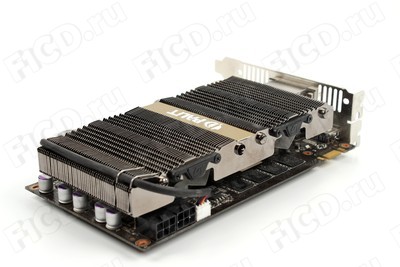

Общий вид системы охлаждения Palit GeForce GTX 560 Ti Twin Light Turbo

Межреберное расстояние довольно небольшое, поэтому за продувку радиатора отвечают два вентилятора Power Logic PLA08015S12H. Скорость вращения регулируется автоматически в диапазоне от 1300 до 2700 оборотов в минуту при помощи широтно-импульсной модуляции (ШИМ). Вентиляторы работают довольно тихо и не привлекают к себе никакого внимания.

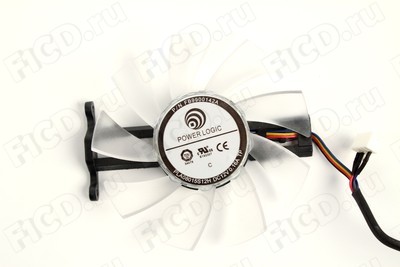

Вентилятор Power Logic PLA08015S12H

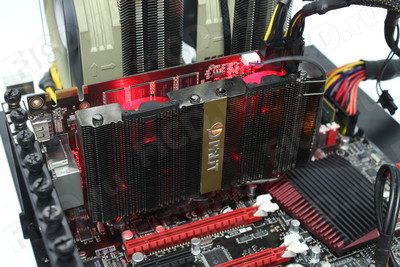

Зато внимание привлекает красная подсветка. Такое решение понравится моддерам и просто любителям всего яркого и броского.

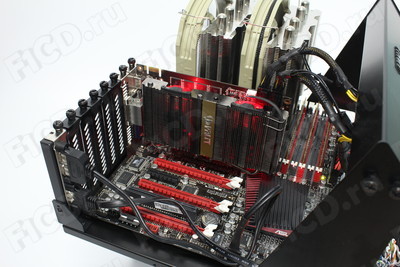

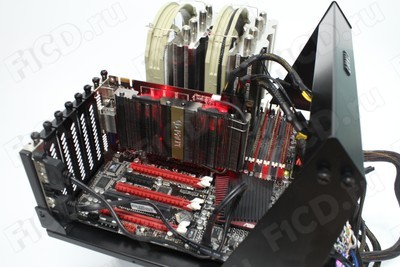

Palit GeForce GTX 560 Ti Twin Light Turbo в работе

Тестрование Palit GeForce GTX560 Ti Twin Light #

Мы тестировали Palit GeForce GTX560 Ti Twin Light на стенде со следующей конфигурацией:

Аппаратное обеспечение
Материнская плата Asus Rampage III Extreme
Процессор Intel Core i7 970
Кулер Thermalright Silver Arrow
ОЗУ 3x4 Гбайт Samsung DDR3 PC10600
SSD Intel Solid X25-M 160 Гбайт
Жесткий диск Seagate Barracuda 7200.12 1 Тбайт 7200 об.
Термоинтерфейс Arctic Cooling MX-4
Блок питания Hiper K1000
Программное обеспечение
Операционная система Windows 7 Home Premium 64-бит
Драйвер NVIDIA 285.62
AMD Catalyst 12.3

Сама видеокарта имеет следующие технические характеристики:

Объем памяти 1024 Мбайт
Разрядность интерфейса памяти 256 бит
Тип памяти GDDR5
Частота графического процессора 835 МГц
Частота памяти 1025 МГц
Частота шейдерных блоков 1670 МГц
Число процессоров CUDA 384
Пропускная способность памяти (Гбит/с) 131,2
Поддержка NVIDIA SLI 2-way
Поддержка NVIDIA 3D Vision Да
Поддержка NVIDIA 3D Vision Surround Да
Технология NVIDIA PureVideo HD Да
Поддержка NVIDIA PhysX Да
Технология NVIDIA CUDA Да
Microsoft DirectX 11
OpenGL 4.1
Интерфейс подключения PCIE 2.0 x 16
Сертификация Windows 7 Да
Максимальное цифровое разрешение 2560x1600
Максимальное VGA разрешение 2048x1536
Двухканальный DVI Да, 2 шт.
VGA Да
HDCP Да
HDMI 1.4a
Ширина 2 слота
Размеры платы 188 мм
Максимальная мощность видеокарты (Вт) 180 Вт
Минимальная рекомендованная мощность блока питания (Вт) 500 Вт
Дополнительные разъемы питания 2 х 6-pin
Комплект поставки Инструкция, диск с драйверами, переходник питания

Скорость работы Palit GeForce GTX560 Ti Twin Light Turbo позволяет в полной мере насладиться качественной картинкой практически во всех современных играх. В ходе тестирования мы успешно разогнали графический чип карты до 920 МГц, а память — до 1100 МГц. Это дало прирост производительности.


Palit GeForce GTX 560 Ti TLT Palit GeForce GTX 560 Ti TLT OC Sapphire HD 7850 OC 2Gb Sapphire HD 7850 OC 2Gb + OC Sapphire HD 7770 GHz Edition OC
3DMark Vantage 21252 - 22422 - 17170
3DMark 11 1527 1676 1752 1965 1208
Unigine Heaven 2.0 DX10 59 - 64 - 45
Unigine Heaven 2.0 DX11 33 37 43 47 29
Call Of Juarez 86 - 105 - 67
Stalker: Call of Pripyat DX10 Day 128 - 127 - 89
Stalker: Call of Pripyat DX10 Night 125 - 124 - 90
Stalker: Call of Pripyat DX10 Rain 136 - 132 - 97
Stalker: Call of Pripyat DX10 SunShafts 99 - 107 - 71
Stalker: Call of Pripyat DX11 Day 109 120 112 121 77
Stalker: Call of Pripyat DX11 Night 109 120 102 110 76
Stalker: Call of Pripyat DX11 Rain 120 129 110 120 80
Stalker: Call of Pripyat DX11 SunShafts 76 96 75 83 51
Resident Evil 5 156 - 165 - 150
Warhammer 40000: Dawn of War 2 83 - 84 - 84
Mafia II 91 - 90 - 65
GTA IV 65 - 64 - 59
Colin McRae Rally: Dirt 3 60 65 57 64 44
Batman: Arkham City 40 44 40 44 31
Crysis 2 DX11 + HiRes 36 39 42 47 27
Metro 2033 DX10 77 - 44 - 60
Metro 2033 DX11 19 21 22 25 15

Разогнанная карта во время стресс-тестирования нагрелась до 80 градусов Цельсия, а скорость вращения вентилятора не превысила 1890 оборотов в минуту. Поэтому даже в жаркие дни можно не переживать о перегреве Palit GeForce GTX560 Ti Twin Light Turbo.


Palit GeForce GTX 560 Ti TLT OC Sapphire HD 7850 OC 2Gb Sapphire HD 7850 OC 2Gb + OC Sapphire HD 7770 GHz Edition OC Sapphire HD 7950 OC Sapphire HD 7970 3Gb Leadtek WinFast GeForce GTX 580 3G Sapphire HD 6970 Flex
Температура в простое 35 32 33 32 36 39 42 40
Температура в нагрузке 80 59 60 55 61 77 75 73
Минимальные обороты 1470 1296 1315 1205 1260 1090 1470 1732
Максимальные обороты 1890 2084 2134 1397 1707 2237 2100 3041
Стресс-тестирование в режиме Xtreme Burning в утилите Furmark

Несколько огорчили нас паразитные звуки от дросселей, которые появлялись при переменной нагрузке. Высокочастотный писк довольно серьезно раздражал.

Palit GeForce GTX560 Ti Twin Light Turbo: Вывод #

Palit GeForce GTX560 Ti Twin Light Turbo уже довольно давно находится на рынке видеокарт. Ее производительности достаточно для самых современных игр, но более молодые конкуренты в лице AMD Radeon HD 7850 очень сильно наступают на пятки.

Средняя цена, на момент тестирования, составляла 7500 рублей — довольно немало, учитывая, что новую видекарту на базе чипа AMD Radeon HD 7850 можно купить за сравнимые деньги.

Работает Palit GeForce GTX 560 Ti Twin Light Turbo довольно тихо с точки зрения шума от вентиляторов, но высокочастотный писк от подсистемы питания назвать нормальным язык не поворачивается. Правда данный недостаток может быть характерен только для нашего конкретного экземпляра.

Плюсы Palit GeForce GTX560 Ti Twin Light Turbo: #

  • Неплохая производительность.
  • Малый шум от системы охлаждения
  • Необычный дизайн системы охлаждения.
  • Штатный разгон.

Минусы Palit GeForce GTX560 Ti Twin Light Turbo: #

  • Не самое оптимальное соотношение "цена/производительность".
  • Скудный комплект поставки.
