Тест-обзор видеокарты Palit GeForce GTX 560 2Gb: не самый удачный эксперимент?

13 февраля 2012, Скакунов Станислав 5
Palit славится своим старанием выпускать модифицированные и улучшенные продукты, а не просто наклеивать свой шильдик на референсный дизайн. В данном случае перед нами предстает Palit GeForce GTX 560 2Gb. Производитель не только увеличил объем видеопамяти, но и модифицировал подсистему питания видеокарты и ее охлаждение. Давайте посмотрим, что же дают карте эти модификации.

Компания Palit уже довольно давно занимается производством видеокарт. В начале своей деятельности она выпускала как очень удачные, так и откровенно провальные продукты. Особенно выделяло эту компанию то, что ее инженеры старались не следовать референсному дизайну, а улучшать его.

Сегодня мы познакомимся с очередным детищем производителя под названием Palit GeForce GTX 560 2Gb. Данную карту также переработали, начиная от изменений на самой плате и заканчивая системой охлаждения.

Комплект поставки Palit GeForce GTX 560 2Gb #

Palit GeForce GTX 560 2Gb поставляется в коробке средних размеров, оформленной в черно-фиолетовых тонах. Качество картона и полиграфии вполне приличное. К сожалению, производитель не посчитал нужным добавить ручку для переноски.

На лицевой стороне коробки изображена некая сюрреалистическая картина, в центре которой крупными буквами написано "Palit 3D Graphics Engine". Здесь же можно найти и общую информацию по карте, например объем видеопамяти, видеовыходы и т. д.

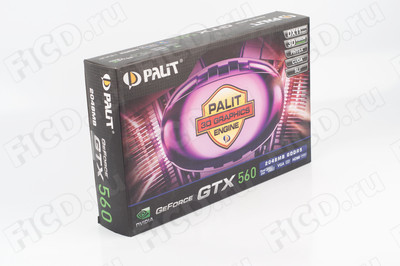

Лицевая сторона коробки Palit GeForce GTX 560 2Gb

А вот оборотная сторона коробки просто испещрена различными надписями. Здесь вам и спецификации, и требования к вашему персональному компьютеру, и некоторые рекламные картинки с лозунгами. А в верхнем левом углу на нас смотрит уже давным-давно знакомая зеленая лягушка, закованная в броню.

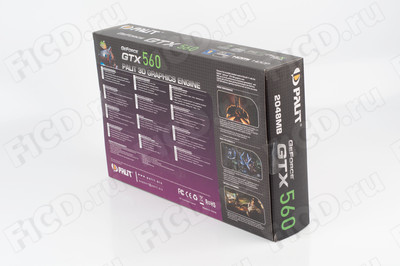

Оборотная сторона коробки Palit GeForce GTX 560 2Gb

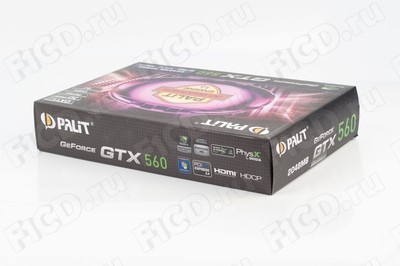

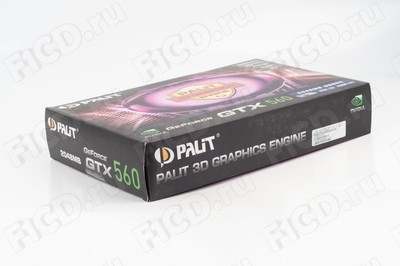

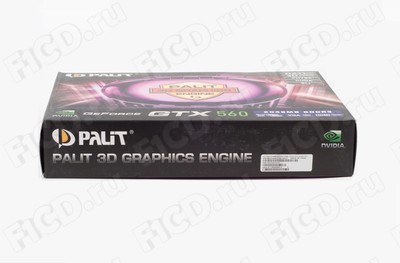

На остальных сторонах коробки никакой интересной информации обнаружить не удалось.

А вот так выглядит комплект поставки Palit GeForce GTX 560 2Gb:

  • Сама карта.

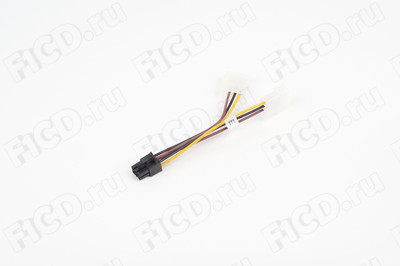

  • Переходник питания 2x4-pin → 6-pin.
  • Диск с программным обеспечением.
  • Документация.

Комплект довольно скуден, никаких дополнительных "плюшек" нам производитель не приготовил. Видимо, все они находятся на самой плате.

Комплект поставки Palit GeForce GTX 560 2Gb

Дизайн Palit GeForce GTX 560 2Gb #

Дизайн платы выполнен в черно-красных тонах. Они уже стали традиционными для продуктов от компании Palit. Длина платы составляет 203 мм, так что Palit GeForce GTX 560 2Gb должна уместиться даже в компактные корпуса.

Кожух системы охлаждения привлекает к себе внимание. Он выполнен из черного глянцевого пластика и почти полностью накрывает лицевую сторону платы. Своей формой кожух напоминает спортивный автомобиль, видимо, намекая на производительность и скорость работы того, что скрывается под ним.

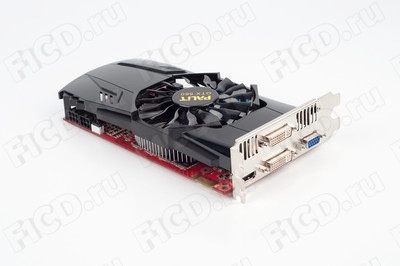

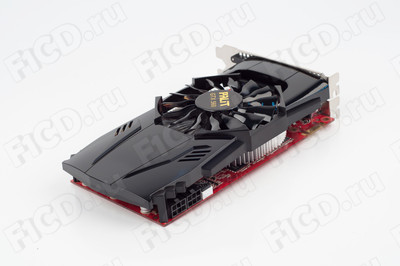

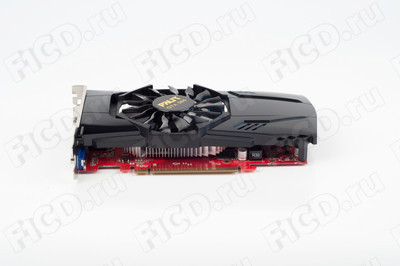

Лицевая сторона видеокарты Palit GeForce GTX 560 2Gb

На оборотной стороне карты мы видим ярко-красный текстолит платы, а также восемь дополнительных чипов памяти, которые составляют ровно половину объема видеопамяти Palit GeForce GTX 560 2Gb. Пайка очень аккуратная, потеков лака нет. Как видно, кожух и система охлаждения крепится довольно просто. Backplate выполнен в виде Х-образной конструкции.

Оборотная сторона видеокарты Palit GeForce GTX 560 2Gb

На правом торце видеокарты мы видим только три конденсатора системы питания PalitGeForceGTX 5602Gb.

Правый торец видеокарты Palit GeForce GTX 560 2Gb

Верхний торец более разнообразный. Здесь находится два 6-pin разъема питания и разъем для подключения мостика SLI. Производитель предупреждает, что блок питания должен выдавать 24 А по линии 12 В и быть при этом мощностью не менее 450 Вт.

Верхний торец видеокарты Palit GeForce GTX 560 2Gb

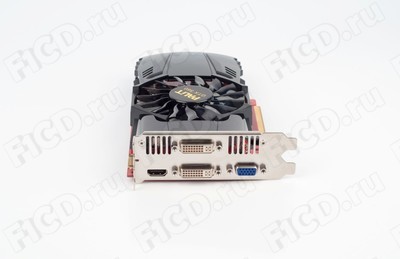

На левом торце расположены  два выхода DVI, один HDMI и один D-sub. Этих разъемов должно быть достаточно для большинства пользователей.

Левый торец видеокарты Palit GeForce GTX 560 2Gb

Давайте теперь остановимся на схемотехнике Palit GeForce GTX 560 2Gb. На видеокарте установлен ШИМ-контроллер NCP5395T от компании ON Semiconductor. Он отвечает за управления всеми четырьмя фазами питания графического процессора. Дополнительная линия идет на питание видеопамяти. Каждая из фаз получила по три транзистора, а пятая линия, используемая для питания чипов памяти, использует уже четыре транзистора, но не имеет возможности управлять напряжением посредством ШИМ-контроллера.

На оборотной стороне видеокарты, прямо за графическим процессором, расположился танталовый конденсатор. Его основной задачей является подача сбалансированного и ровного напряжения на графический чип.

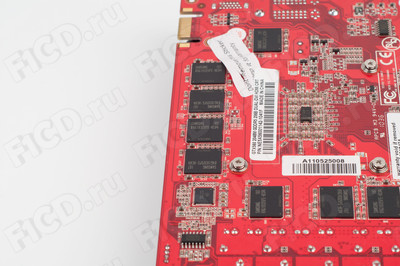

На видеокарте установлены чипы памяти GDDR5 Samsung K4G10325FE-HC04 в количестве 16 штук емкостью по 128 Мбайт каждый.

Чипы памяти на видеокарте Palit GeForce GTX 560 2Gb

Система охлаждения тоже не осталась без внимания. В Palit GeForce GTX 560 2Gb используется крупный вентилятор, имеющий 15 лопастей очень сложной формы. Все это направлено на увеличение давления воздуха на радиатор. Вентилятор подключается к плате посредством 4-pin разъема. Это свидетельствует о возможности автоматической регулировки скорости вращения вентилятора.

Вентилятор системы охлаждения Palit GeForce GTX 560 2Gb

Сам радиатор довольно небольшого размера и напоминает кулер для процессоров Intel времен 478 сокета. На задней панели решетка для выброса горячего воздуха разделена на две части. Довольно большую площадь от вентиляционных отверстий "отъел" разъем DVI.

Ниже вы можете увидеть основные технич


Palit GeForce GTX 560 2Gb NVIDIA GeForce GTX 560
Графический процессор GeForce GTX 560 GeForce GTX 560
Частота графического процессора 810 МГц 810-950 МГц
Процессоры Cuda 336 336
Частота шейдерного домена 1620 МГц 1620-1900 МГц
Частота памяти 4008 МГц 2002-2200 МГц
Размер памяти 2048 Мбайт 1024 Мб
Интерфейс памяти 256-бит 256-бит
Тип памяти GDDR5 GDDR5
DirectX DirectX 11 DirectX 11
OpenGL OpenGL 4.1 OpenGL 4.1
Интерфей PCI Express 2.0 x16 (совместим с 1.1) PCI Express 2.0 x16 (совместим с 1.1)
Энергопотребление 150 150
Рекомендуемый блок питания 450 450

Тестирование Palit GeForce GTX 560 2Gb #

Мы тестировали видеокарту, используя следующую конфигурацию:

Аппаратное обеспечение
Материнская плата Asus Rampage III Extreme
Процессор Intel Core i7 970
Кулер Thermalright Silver Arrow
ОЗУ 3x4Gb Samsung DDR3 PC10600
Жесткий диск Seagate Barracuda 7200.12 1Tb 7200 об.
Термоинтерфейс Arctic Cooling MX-4
Блок питания Hiper K1000
Программное обеспечение
Операционная система Windows 7 Home Premium 64-bit
Драйвер NVIDIA 285.62

Давайте посмотрим на технические характеристики соперников Palit GeForce GTX 560 2GB:


Palit GeForce GTX 560 2Gb Leadtek GeForce GTX 560 OC Leadtek GeForce GTX 560 Ti Hurricane Zotac GeForce GTX 560 1Gb OC Zotac GeForce GTX 560 Ti 448 Cores
Частота графического процессора, МГц 810 850 822 860 765
Процессоры Cuda, шт 336 336 384 336 448
Частота шейдерного домена, МГц 1620 1700 1644 1720 1530
Частота памяти, МГц 4008 4008 4000 4008 3800
Размер памяти, Мбайт 2048 1024 1024 1024 1280
Шина памяти, бит 256 256 256 256 320

А теперь, собственно, сами тесты:


Palit GeForce GTX 560 2Gb Leadtek GeForce GTX 560 1Gb OC Leadtek GeForce GTX 560 Ti 1Gb Hurricane Zotac GeForce GTX 560 Ti 448 Cores Zotac GeForce GTX 560 1Gb
3DMark Vantage 17937 18678 20069 22939 18741
3DMark 11 1324 1383 1509 1813 1399
Unigine Heaven 2.0 DX10 49 51 56 61 51
Unigine Heaven 2.0 DX11 29 29 32 37 29
Call Of Juarez 75 78 83 105 78
Stalker: Call of Pripyat DX10 Day 106 111 120 132 111
Stalker: Call of Pripyat DX10 Night 104 108 117 128 109
Stalker: Call of Pripyat DX10 Rain 113 118 127 138 119
Stalker: Call of Pripyat DX10 SunShafts 84 87 94 103 88
Stalker: Call of Pripyat DX11 Day 95 99 108 119 100
Stalker: Call of Pripyat DX11 Night 96 101 109 118 101
Stalker: Call of Pripyat DX11 Rain 105 110 119 131 111
Stalker: Call of Pripyat DX11 SunShafts 67 70 75 82 70
Resident Evil 5 156 157 159 159 158
Warhammer 40000: Dawn of War 2 82 91 88 86 86
Mafia II 80 83 90 100 84
GTA IV 66 66 66 66 66
Colin McRae Rally: Dirt 3 54 56 60 70 56
Batman: Arkham City 31 28 30 48 28
Crysis 2 DX11 + HiRes 29 30 33 40 31
Metro 2033 DX10 68 70 77 89 71
Metro 2033 DX11 18 18 19 23 18

Самой слабой картой, представленной в данном тестировании, оказалась Palit GeForce GTX 560 2Gb. Дополнительный объем видеопамяти никак не сказался на ее результатах, а более низкие частоты графического процессора и шейдерного домена поставили эту карту на последнее место. Но при этом Palit GeForce GTX 560 2Gb способна показывать достойную производительность во всех современных играх.

Возможно, Palit GeForce GTX 560 2Gb сможет показать хорошие результаты в тесте на эффективность системы охлаждения? Давайте посмотрим:


Palit GeForceGTX 560 2Gb Leadtek GeForce GTX 560 1Gb Leadtek GeForce GTX 560 Ti 1Gb Zotac GeForce GTX 560 1Gb Zotac GeForce GTX 560 Ti 448 Cores
Температура в простое 32 32 33 33 33
Температура в нагрузке 84 75 76 89 85
Минимальные обороты 1020 1830 1140 1620 2130
Максимальные обороты 2070 2670 2970 2640 3030
Скриншот Furmark в режиме Extreme Burn

Как видно, температуры высоковаты, учитывая то, что производитель не стал разгонять видеокарту. Да и шум от Palit GeForce GTX 560 2Gb был отчетливо заметен на фоне других компонентов.

Вывод | Palit GeForce GTX 560 2Gb #

Подводя итоги, можно сказать, что Palit GeForce GTX 560 2Gb не показала выдающейся производительности. Дополнительный объем видеопамяти не очень помог видеокарте в тяжелых режимах.

Средняя цена видеокарты составляет около 6500 рублей, что явно много для такого продукта: ведь за сравнимые деньги можно приобрести уже решение на основе NVIDIA GeForce GTX 560 Ti, которое покажет намного более интересные результаты.

Плюсы Palit GeForce GTX 560 2Gb: #

  • Производительности достаточно для большинства современных игр.
  • Большой объем видеопамяти.
  • Переработанная подсистема питания.
  • Качественное изготовление.

Минусы Palit GeForce GTX 560 2Gb: #

  • Шумная и малоэффективная система охлаждения.
