Beholder Behold TV T8: обзор гибридного ТВ-тюнера

14 января 2014, Однокрылов Владимир 10
Очередной наш обзор посвящён гибридному TV/FM-тюнеру Beholder Behold TV T8. Модель с интерфейсом PCI-E отличается компактными размерами и подходит для установки в HTPC. Тюнер принимает цифровой (DVB-T2/T/C) и аналоговый (PAL/SECAM/NTSC) телеэфир, а также радиовещание в стандартном и расширенном УКВ/FM диапазоне. Для работы с устройством предусмотрено бесплатное фирменное ПО BeholdTV.

Видеообзор Beholder Behold TV T8 #

Комплектация Beholder Behold TV T8 #

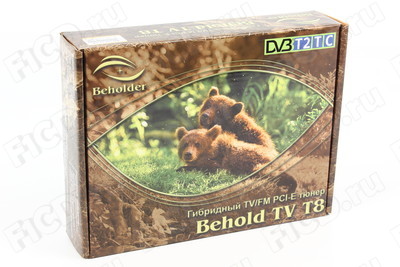

К нам на тестирование ТВ-тюнер приехал в небольшой коробке с изображением бурых медвежат, сидящих в траве.

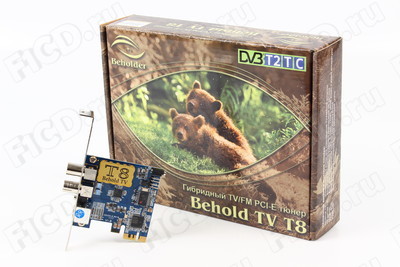

Упаковка Beholder Behold TV T8

Внутри упаковки обнаружился следующий набор аксессуаров:

  • Сама плата Beholder Behold TV T8.

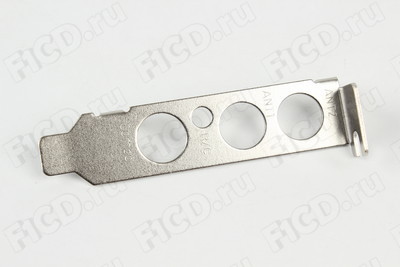

  • Дополнительная панель для низкопрофильных корпусов.

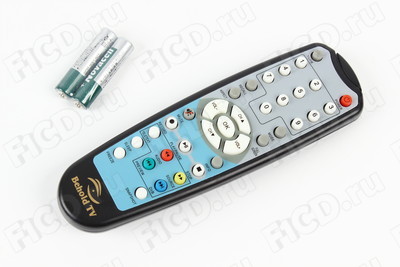

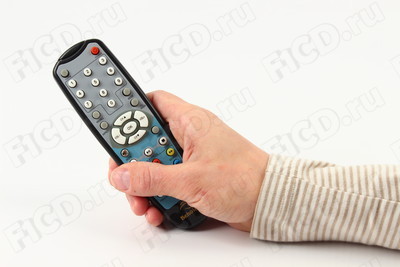

  • Пульт дистанционного управления.

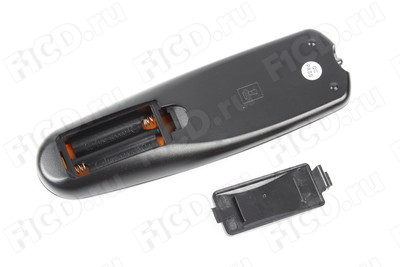

  • Две батарейки ААА.

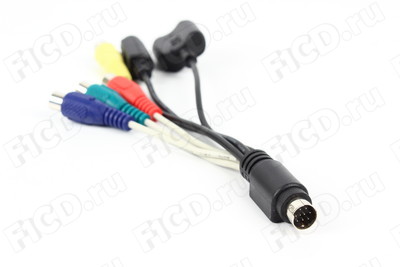

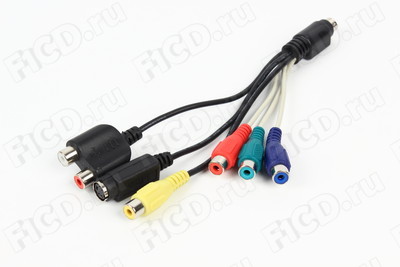

  • Шнур miniDIN ← аудио стерео 2xRCA, композитное видео по 1xRCA, YPbPr/RGB по 3xRCA и S-Video по miniDIN.

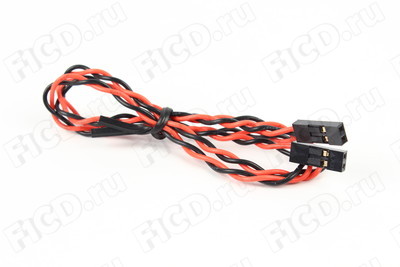

  • Кабель 2-pin для подключения к разъёму кнопки питания.
  • Кабель с ИК-приёмником для пульта ДУ.

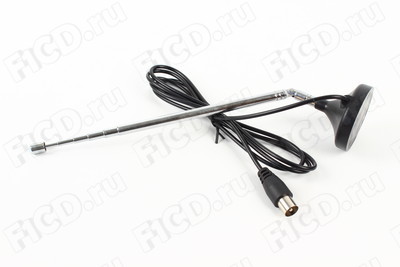

  • Телескопическая антенна с кабелем и магнитным основанием.
  • Диски с ПО и инструкцией.
  • Краткое руководство по установке.

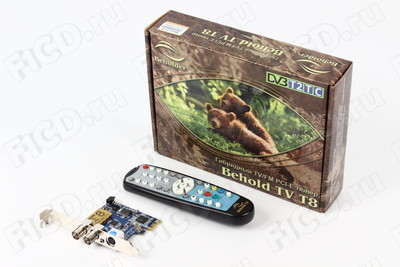

Комплектация Beholder Behold TV T8

В общем, мы имеем стандартно полноценный комплект от Beholder – при использовании тюнера по прямому назначению дополнительные интерфейсные кабели вряд ли понадобятся.

Дизайн и характеристики Beholder Behold TV T8 #

Текстолит миниатюрной платы тюнера окрашен в синий цвет, а подключается устройство в разъём PCI-Е на материнской плате компьютера – настольного ПК или HTPC.

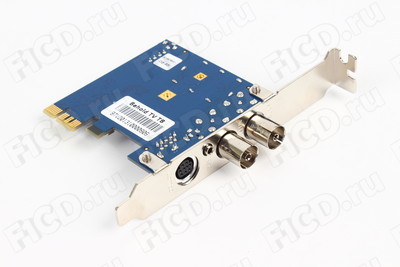

Оборотная сторона ТВ-тюнера Beholder Behold TV T8

Масса тюнера составляет лишь 64 г без дополнительных элементов.

Beholder Behold TV T8 на весах

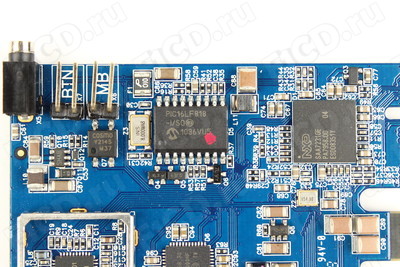

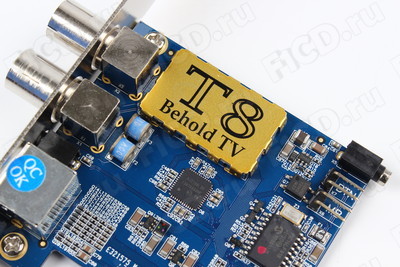

На лицевой стороне платы плотно размещены все функциональные микросхемы, а также внутренние коннекторы:

  • Подключения к кнопке питания ПК.
  • Внутреннего подключения ИК-датчика.

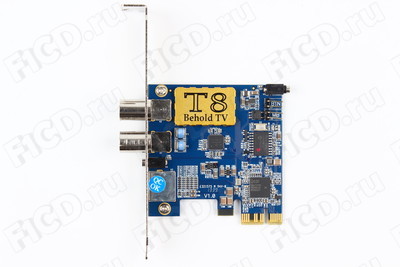

Лицевая сторона Beholder Behold TV T8

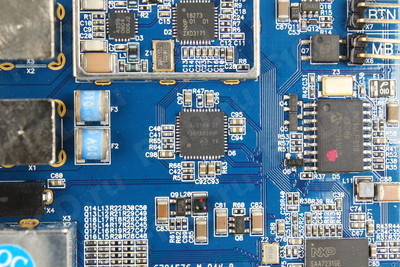

Отметим, что логика тюнера построена на чипах ВЧ-блока NXP TDA18273 и чипсета NXP SAA7231GE. Первый из них, гибридный полупроводниковый блок, отличается миниатюрностью, низким уровнем шума (около 4 дБ) и высокой чувствительностью, а к тому же обладает защитой от помех пользовательской радиоэлектроники – Wi-Fi и сотовых телефонов.

NXP TDA18273 на Beholder Behold TV T8

Интегральную микросхему NXP SAA7231GE отличают сверхнизкое энергопотребление, поддержка PCI-E, наличие аппаратного декодера NICAM и шумоподавляющего 2D-фильтра для аналогового сигнала – не только телевизионного, но и из таких внешних источников, как VHS-проигрыватель. Этот же чип отвечает за декодирование RDS для FM-радио, но аппаратных декодеров DVB-T и DVB-S в нем нет.

NXP SAA7231GE на Beholder Behold TV T8

Зато декодеры стандартов цифрового вещания DVB-T2, DVB-T и DVB-C наличествуют в дискретном чипе Silicon Labs Si2168.

Silicon Labs Si2168 на Beholder Behold TV T8

На наружной панели тюнера разместились:

  • Разъём miniDIN.
  • Коннектор для ИК-датчика.
  • Два программируемых антенных входа для DVB/FM/TV.

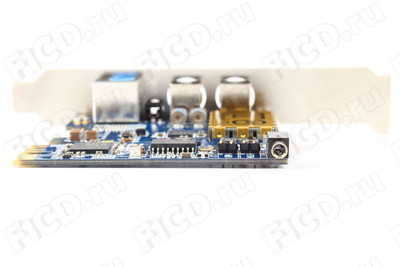

Разъёмы на Beholder Behold TV T8

Для защиты компонентов платы антенные входы изготовлены с использованием технологии GIAI (Galvanic Isolated Antenna Input, или дословно "гальваническая изоляция антенного входа"). С помощью двух газоразрядных элементов (по одному на каждый вход) она защищает ВЧ-блок от повреждения из-за разницы электрических потенциалов корпуса системного блока и экрана антенного кабеля.

Газоразрядники на плате Beholder Behold TV T8

Технические характеристики Beholder Behold TV T8 мы свели в таблицу.

Тип Гибридный TV-тюнер
Исполнение Внутреннее
Тип подключения PCI-E
Видеозахват Есть
FM-тюнер Есть, поддержка УКВ
Поддержка HD Есть
Аналоговые стандарты PAL, SECAM, NTSC
Цифровые стандарты DVB-C, DVB-T, DVB-T2
Поддержка стереозвука NICAM Есть
Запись видео AVI, ASF, WMV, MPEG1, MPEG2 и DVD
Входы Через переходник – аудио, компонентный, композитный, S-Video
Выходы Нет
FireWire Нет
Мультиэкран Есть
Телетекст Есть
Таймер записи Есть
Режим отложенного просмотра Есть
Пульт ДУ Есть
Подключение внешнего ИК-датчика Есть
Системные требования PCI-E 1.1 совместимый слот, 128 Мбайт RAM или больше, звуковая плата, VGA-видеоадаптер с поддержкой DirectX8.1 или выше
Совместимость Windows 2000/XP/2003/MCE/Vista/7/8 32/64 бит
Особенности
  • Два независимых программно управляемых антенных входа
  • Внутреннее подключение ИК-датчика
  • Защита антенных входов

Тестирование Beholder Behold TV T8 #

Для тестирования мы установили тюнер в компьютер и скачали с сайта производителя сопутствующее программное обеспечение актуальной версии. После краткой преднастройки нам явилось главное окно Behold TV – центра управления нашим тюнером.

Конфигурация рабочего профиля перед запуском Behold TV
Главное окно Behold TV

Программа имеет массу полезных функций, включая программирование антенных входов в качестве источников разных сигналов – цифровых и аналоговых. Да и организовать захват с внешнего устройства также дозволяется. Основную часть функций мы рассмотрели в обзоре Beholder Behold TV T7, после которого в программе произошли лишь незначительные изменения, так что лишний раз останавливаться на этом не будем. Приведём лишь снимок экрана Behold TV с перечислением возможностей нашего испытуемого.

Информация о тюнере в Behold TV

Для проверки работы тюнера мы использовали уличную антенну типа "Дельта". Качество и мощность принимаемого сигнала для DVB составляли 100% при приёме почти 20 общедоступных ТВ-каналов и трёх радиоканалов на частотах 498 МГц и 546 МГц (DVB-T2). На частоте 578 МГц (DVB-T) сетка вещания повторяла вышеозвученную, но тюнером принята не была – видимо вещание в момент тестирования было приостановлено.

Мощность принимаемого сигнала DVB-ТВ
Мощность принимаемого сигнала DVB-радио

Что касается сетки вещания аналогового ТВ и радио в Москве, то для телевидения нашлось около 17 каналов, а доступных радиостанций было целых 40.

Принимаемое тюнером аналоговое ТВ в Москве
Принимаемое тюнером аналоговое радио в Москве

Таким образом, Beholder Behold TV T8 смог качественно принять эфир в современном стандарте DVB-T2, да ещё и с поддержкой автоматической загрузки программы передач (EPG). Причём идущая в данный момент программа выводилась в окошке просмотра сразу при смене канала, а её продолжительность обозначалась полоской с отметками времени.

Воспроизведение эфира с показом текущей программы DVB-канала в Behold TV

Качество изображения было хорошим как у цифрового, так и у аналогового ТВ, да и радио, в общем-то, не подкачало – звук был очень чистый и с минимумом помех. Результаты работы тюнера по захвату видеосигнала вы можете оценить по ссылкам ниже:

Предлагаем также несколько образцов записи радио:

Кроме того, мы сделали несколько снимков экрана во время просмотра:

  • DVB-каналов.
  • Аналогового телевидения.

В целом Beholder Behold TV T8 легко справляется с воспроизведением и записью эфирного ТВ и радио во всех доступных ему диапазонах без каких-либо проблем, а постоянно совершенствуемый фирменный софт позволяет с лёгкостью пользоваться всеми этими возможностями.

Beholder Behold TV T8: Выводы #

ТВ-тюнер Beholder Behold TV T8 на момент тестирования стоит примерно 3600 рублей, в то время как цена Beholder Behold TV T7 находится на уровне около 3200 рублей. Доплачиваете вы в основном за поддержку функции RDS-декодера в процессе приёма FM-радио, компонентные входы и миниатюрный дизайн платы под более современный порт расширения.

Плюсы Beholder Behold TV T8: #

  • Отличное качество приёма цифрового ТВ.
  • Хорошее качество приёма аналогового ТВ.
  • Поддержка множества стандартов и режимов вещания – как цифрового, так и аналогового, причём не только с антенны, но и с кабеля.
  • Миниатюрная негреющаяся плата с низкопрофильной планкой, прекрасно подходящая для HTPC.
  • Бесплатное фирменное ПО, раскрывающее все возможности устройства.

Минусы Beholder Behold TV T8: #

  • Существенных не обнаружено.

Фотогалерея Beholder Behold TV T8 #
