Обзор DAS CFI B8253JDGG: вас ист ДАС?

18 ноября 2011, Попов Дмитрий 11
Кто жил в эпоху шины ISA, радовался приходу DX4-100 и рендерил проекты 3D Max на двухпроцессорных машинах, наверняка знает, что такое внешний массив из жестких дисков. Только тогда еще не существовало интерфейса USB 3.0 и шины SATA, поэтому тот массив стоил, как чугунный мост. DAS CFI B8253JDGG использует современные достижения. Говорят, недорого и эффективно. Надо попробовать.

Видеообзор CFI B8253JDGG #

Комплект поставки CFI B8253JDGG #

В чёрно-зелёной картонной коробке упакован корпус накопителя и комплект кабелей для его подключения. Учитывая небольшую пока распространенность кабелей USB 3.0 – это очень удобно. От нас потребуется только приобрести жесткие диски, которых можно установить до пяти штук. Винты для их крепления в съемные корзины в комплекте имеются.

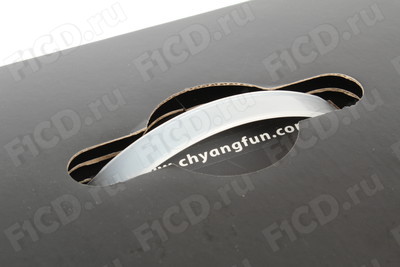

Упаковка CFI B8253JDGG

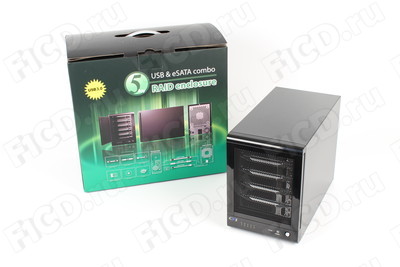

DAS CFI B8253JDGG с упаковкой

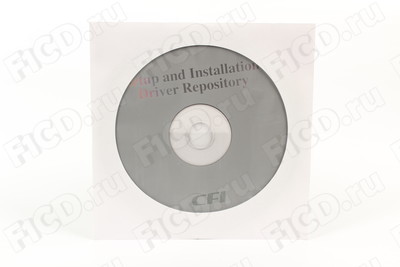

В комплект входят:

  • DAS-накопитель CFI B8253JDGG.

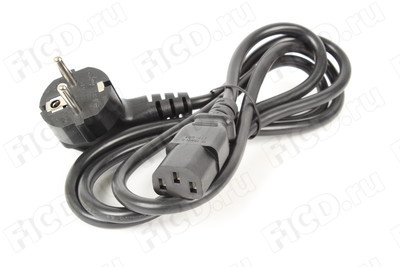

  • Кабель питания.

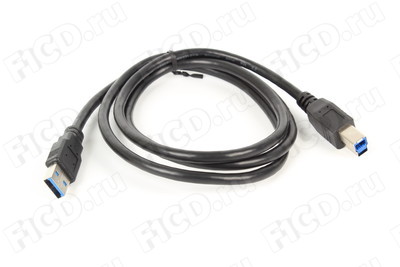

  • USB-кабель.
  • eSATA-кабель.
  • Переходник для ПК SATA-eSATA.

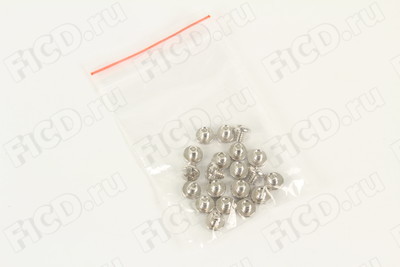

  • Винты для крепления жестких дисков.
  • Краткая инструкция по установке.
Комплект поставки CFI B8253JDGG

Подробнее о комплектации — в нашем видеообзоре:

Характеристики CFI B8253JDGG #

Чип-контроллеры JMicron JMB394, JMicron JMB320 и JMicron JMS539
Кол-во/тип устанавливаемых HDD 5х3,5" SATA
Максимальная поддерживаемая емкость HDD 2 Тбайт и более в зависимости от операционной системы host-устройства
Принципиальных аппаратных ограничений не имеет
Скорость чтения Более 200 Mбит/с в режиме RAID 0
Ограничено скоростью HDD и host-контроллера
Порты USB 1 порт USB 3.0/USB 2.0
Порты eSATA 1 порт eSATA
Индикация На передней панели: питание; подключение к host-устройству; статус каждого из пяти HDD
Поддержка операционных систем Windows 7/ 2000/XP/Vista Linux MacOS Tiger 10.3.x/ 10.4.x, MacOS Leopard 10.5.x, MacOS Snow Leopard 10.6.x
Функции Поддержка "горячей замены" в конфигурациях Clone, R1, R3, R5, R10
Блок питания Встроенный, мощность 220 Вт, ~100-240 В/50~60 Гц
Размеры 150 (Ш) x 214 (В) x 283 (Г) мм

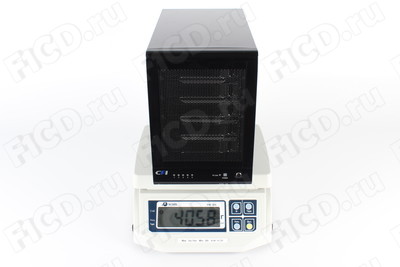

Вес нетто 4,2 кг

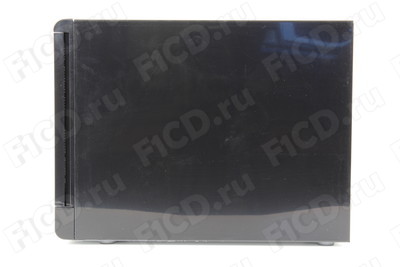

CFI B8253JDGG: первое впечатление #

Производитель отнес внешний пятидисковый RAID-накопитель (DAS) с интерфейсами USB 3.0 и eSATA к продукции, предназначенной для бизнес-пользователей. В отличие от широко известных ныне NAS (сетевых хранилищ), содержимое которых доступно любому клиенту сети, CFI B8253JDGG может быть подключен только к хост-устройству: рабочей станции, серверу и т. д.

Преимущества DAS, прежде всего, в аппаратной реализации RAID и высокой производительности интерфейсов: до 200 Мбайт/с на запись/чтение в режимах RAID 0, RAID 3, RAID 5, RAID 10 и до 120 Мбайт/с на запись/чтение в режимах RAID 1, CLONE, LARGE, CLEAN. Это – по паспорту.

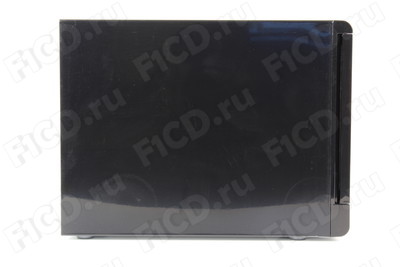

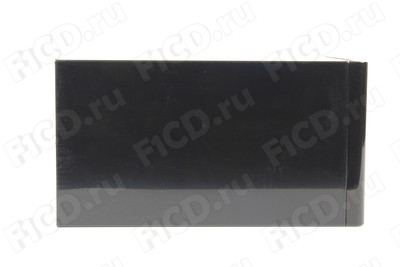

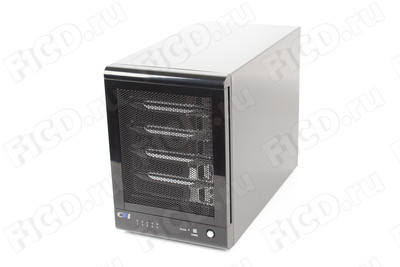

DAS CFI B8253JDGG
CFI B8253JDGG — вид спереди
CFI B8253JDGG — вид сзади
DAS CFI B8253JDGG
CFI B8253JDGG с жесткими дисками

Ввести CFI B8253JDGG в работу несложно, специальных знаний не требуется. Входящее в комплект программное обеспечение облегчает управление массивом, а на уровне операционной системы он отображается как еще один жесткий диск, с которым можно производить все привычные операции. Не требуется вносить изменения и в BIOS компьютера, к которому подключен CFI B8253JDGG.

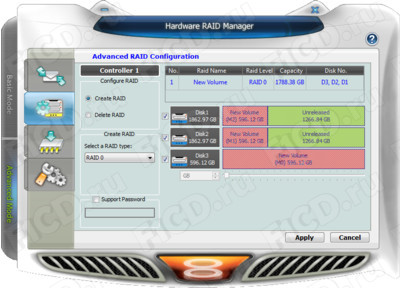

Программное обеспечение CFI B8253JDGG
Операционная система воспринимает CFI B8253JDGG как обычный жесткий диск
CFI B8253JDGG в Диспетчере устройств Windows
Просмотр свойств CFI B8253JDGG в Проводнике Windows

CFI B8253JDGG: второе впечатление #

На наш взгляд, стоимость устройства позволяет приобрести его любому нуждающемуся в хранении больших объемов данных и в доступе к ним на высоких скоростях. Устройство и правда быстро конфигурируется и начинает существовать как полноценный участник системы. Естественно, мы захотели подтверждения скоростных характеристик, указанных производителем, — и мы его получили.

Даже больше: при подключении по eSATA в режиме RAID 1 массив из двух дисков демонстрировал производительность выше 132 Мбайт/с на чтение и выше 127 Мбайт/с на запись. Подключив DAS CFI B8253JDGG по USB 3.0, мы получили чуть меньше, но тоже неплохую скорость: в режиме RAID 1 массив из двух дисков выдал более 108 Мбайт/с на чтение и выше 109 Мбайт/с на запись. Показатели могут несколько меняться в зависимости от размера файлов тестового пула, но все равно — греют душу.

Скорость работы CFI B8253JDGG в режиме RAID 1 при подключении по eSATA
Скорость работы CFI B8253JDGG в режиме RAID 1 при подключении по USB 3.0

Изменив конфигурацию на RAID 0, мы достигли еще более высоких скоростей — 224 Мбайт/с на чтение и 238 Мбайт/с на запись через интерфейс eSATA и не менее впечатляющие 166 Мбайт/с на чтение и 129 Мбайт/с на запись через USB 3.0.

Скорость работы CFI B8253JDGG в режиме RAID 0 при подключении по eSATA
Скорость работы CFI B8253JDGG в режиме RAID 0 при подключении по USB 3.0

Насладившись "чистыми цифрами", мы приступили к пыткам. Мы нагружали CFI B8253JDGG разнообразными экзотическими последовательностями задач, различным образом включали и выключали его, извлекали "в горячую" диски в разной последовательности, всеми способами провоцировали устройство на истерику. За время тестирования нам не удалось вызвать неадекватных реакций ни у DAS, ни у системы, к которой он был подключен.

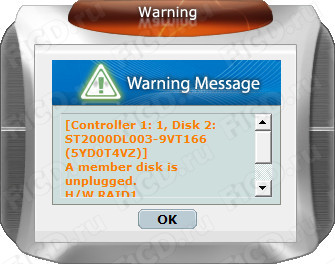

Программное обеспечение для управления массивом не предусматривает безопасного изменения конфигурации RAID, но предоставляет возможность ведения лога, отправки уведомлений на e-mail, мониторинг состояния массива и отдельных дисков.

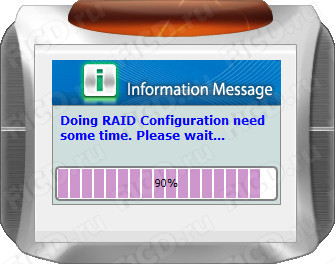

Мастер установки программного обеспечения CFI B8253JDGG
Скорость копирования данных на CFI B8253JDGG
Значок ПО CFI B8253JDGG в системном лотке

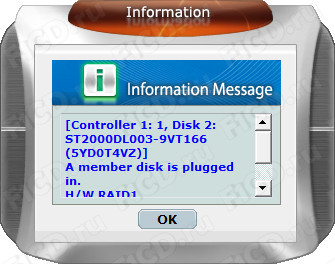

ПО CFI B8253JDGG — просмотр журнала событий

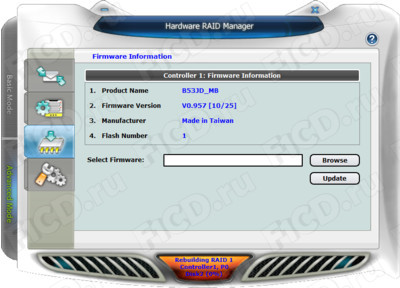

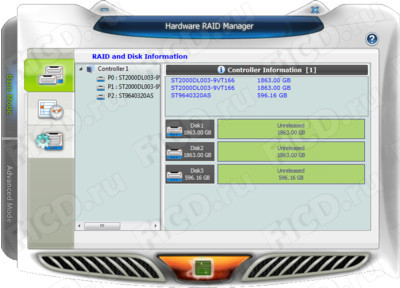

ПО CFI B8253JDGG — просмотр информации о диске

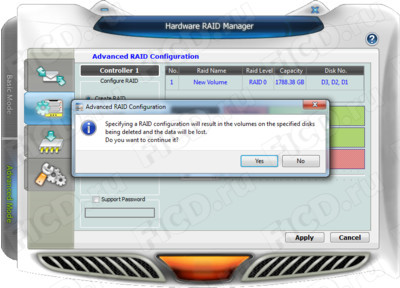

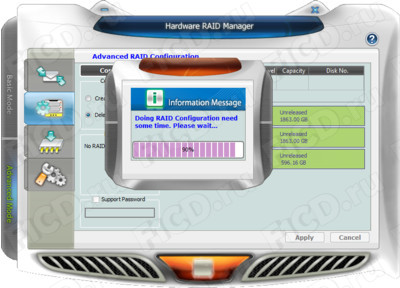

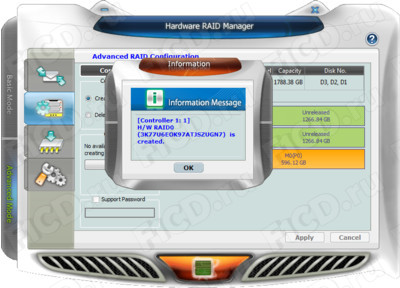

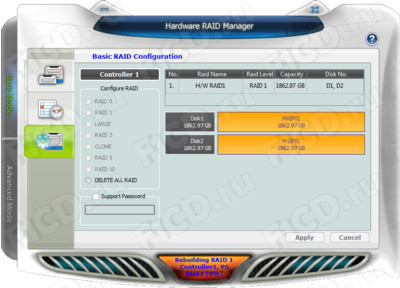

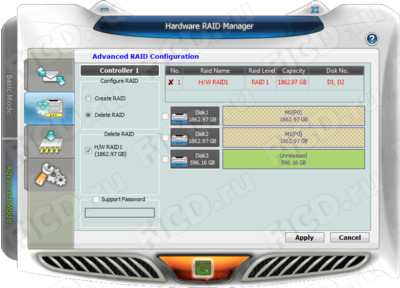

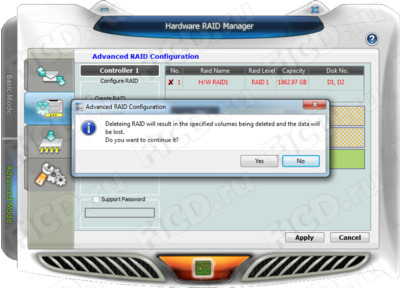

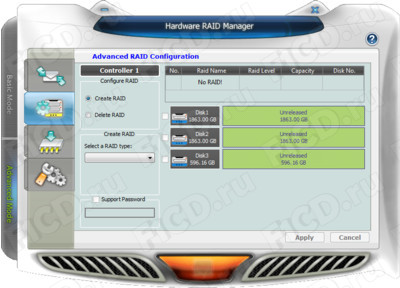

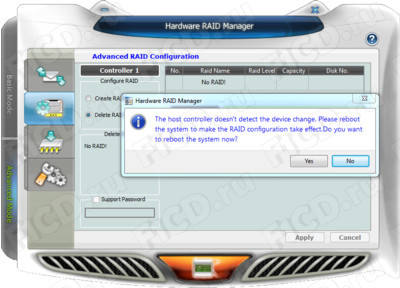

Новая конфигурация RAID, если приспичит, достигается применением команды DELETE ALL RAID, а затем созданием нового массива. Учитывая хардверную специфику, поменять конфигурацию RAID возможно и вовсе без программного обеспечения — с помощью микропереключателей на задней стенке корпуса CFI B8253JDGG и пятисекундного удерживания кнопки reset при включении устройства.

Этот вариант хорош для первого пуска устройства или при его запуске без компьютера. Да, такое возможно: набиваем корзины терабайтными жесткими дисками, выбираем микропереключателями режим LARGE и после включения питания получим единый массив объемом 5 Тбайт с интерфейсом, например, USB, на который в "полевых условиях" можем оперативно перенести большую библиотеку контента. Или, с помощью режима CLONE при желании за один заход растиражируем файлы на эти пять HDD.

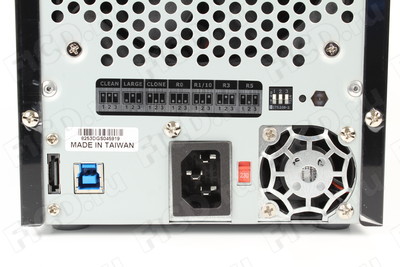

Задняя панель CFI B8253JDGG
Задняя панель CFI B8253JDGG

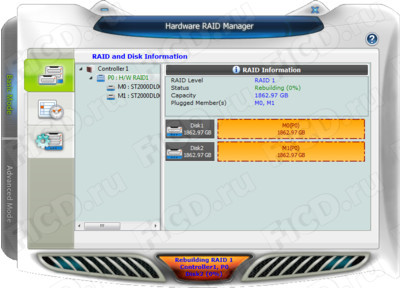

Но если нужна защита данных, то в этом отношении свои преимущества проявляют RAID 1 и RAID 5. Для таких режимов работает автоматический rebuild — восстановление массива, после изъятия/поломки одного из дисков. Для RAID 1 из двух дисков этот процесс выглядит примерно так: открываем и вынимаем корзину со вторым диском (имитируя повреждение), массив сообщает о переходе в режим деградации и продолжает работать на одном диске. Помещаем корзину со вторым диском обратно, массив сообщает о появлении второго диска и переходит в режим воссоздания. Об этих процессах можно судить и по LED-индикаторам на передней панели: они поменяют цвет.

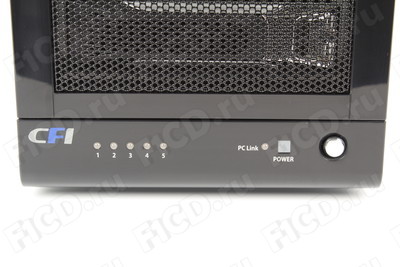

Индикаторы на передней панели CFI B8253JDGG
Кнопки на передней панели CFI B8253JDGG

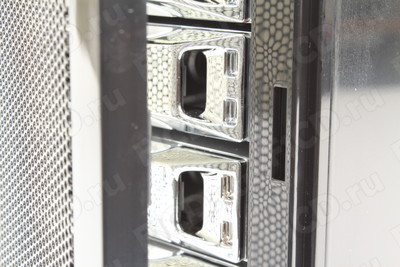

Пару слов скажем о корзинах для дисков. Их конструкция не предусматривает ключа, замка. Вместо этого они оборудованы подпружиненной защелкой, которая удерживает рычаг, выталкивающий/вталкивающий корзину при ее извлечении/установке. Выглядит эта конструкция вроде бы неплохо, и при извлечении дисков вопросов не возникает, но иногда при установке корзина не доходит до упора. Может так оказаться, что рычаг не зацепился за корпус, и корзина не зафиксировалась. Причем такой казус возможен только с корзиной, "заряженной" жестким диском: пустые корзины фиксируются легко, одним нажатием пальца. Корзины с дисками требуют внимательного закрытия – лучше всего во время закрытия нажимать на правую часть корзины – туда, где расположена металлическая задвижка.

CFI B8253JDGG — корзины для жестких дисков

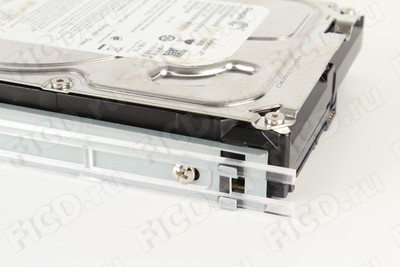

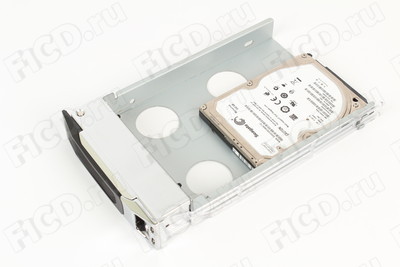

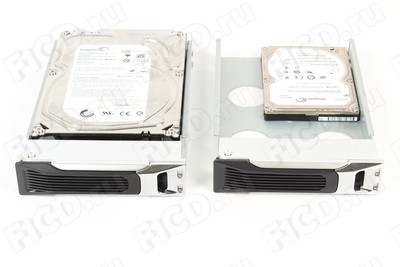

CFI B8253JDGG — жесткий диск в корзине
CFI B8253JDGG — жесткие диски в корзинах
Установка корзин в CFI B8253JDGG

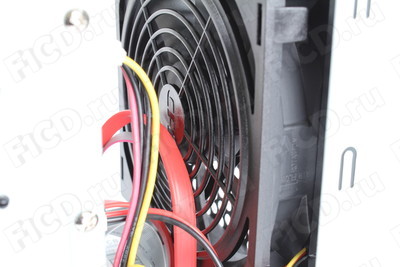

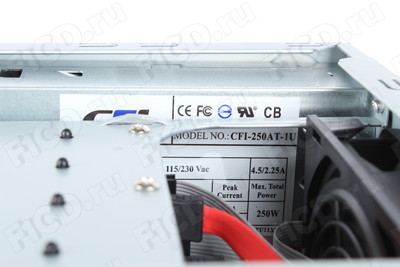

Вернемся еще раз к самой сути устройства и к его устойчивости в работе. Большой корпус с блоком питания позволяет разместить в нем несколько дисков, снабжен простейшими средствами конфигурирования этих дисков (микропереключатели) в массивы и интерфейсам для связи с внешними устройствами. Для работы этого изделия не требуется компьютер, так как вся аппаратная начинка реализована в основном за счет трех чипов JMicron.

Благодаря такому решению, работа накопителя получается весьма понятной и "дуракоустойчивой". Возможно, что какие-то недостатки обнажатся, если суровые реалии жизни надавят на DAS своей безжалостной тушей. Однако приемами, обычно применяемыми при тестировании подобного оборудования, не удалось выявить недостатков, ведущих к неработоспособности.

Что же это за чипы, которые позволили построить такую шуструю и недорогую систему? Первый — JMicron JMB394 — обеспечивает RAID-функционал уровней 0/1/3/5/10/JBOD/CLONE для пяти портов SATA и дает возможность аппаратно оперировать RAID-массивом как одним накопителем. При этом все обеспечивается самим чипом, и для работы такого полнофункционального RAID-массива не требуется ни внешний процессор, ни оперативная память, ни BIOS, ни драйверы, ни какие-либо программные утилиты.

Второй — JMicron JMB320 — включает в себя три канала SATA и микропроцессор, позволяющий создавать конфигурации либо 1-в-2 множитель портов, либо 2-в-1 селектор портов. Поддержка спецификаций работы с SATA соответствует требуемой для JMicron JMB394, дополнительно поддерживается смена прошивки для расширения функционала.

Третий чип — JMicron JMS539 — часто используется во многих внешних корпусах для жестких дисков с интерфейсом USB 3.0. Это контроллер SATA-USB 3.0, позволяющий остальным контроллерам в системе "общаться" с накопителями, подключенными по этому интерфейсу, на скоростях обычных SATA-устройств. Производитель заявляет полную поддержку трансляции команд и данных от USB 2.0 и 3.0 в SATA 3 Гбит/с.

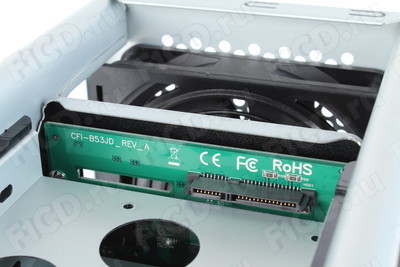

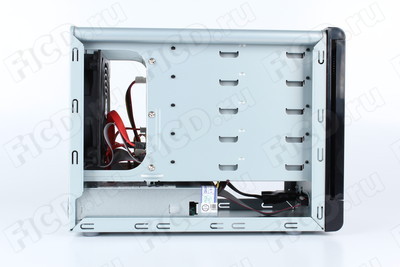

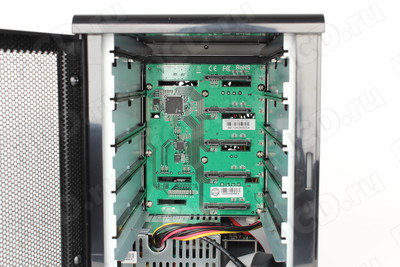

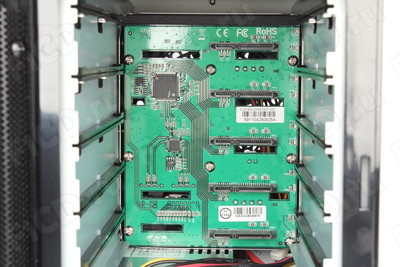

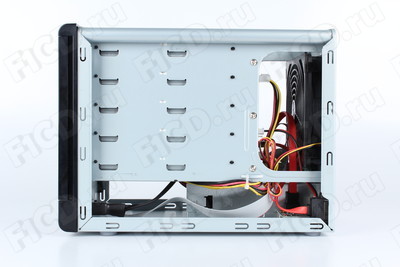

Внутренности CFI B8253JDGG
Внутренности CFI B8253JDGG
Разъемы на задней панели CFI B8253JDGG

Упомянем об отсутствии у CFI B8253JDGG средств звукового оповещения. Это даже несколько непривычно, так как большинство накопителей, попадавших к нам на тесты в последнее время, отличались крайней голосистостью. От CFI B8253JDGG не услышишь не единого писка — только световые сигналы.

CFI B8253JDGG: Выводы #

"CFI B8253JDGG? Да это же просто ящик для дисков!" — скажут одни, и будут правы. Блок питания не продублирован, система охлаждения простейшая, программное обеспечение не поражает сознания.

"Но что этот ящик позволяет сделать!" — скажут другие, и правда окажется на их стороне. Объединив недорогие диски в настоящий аппаратный массив, мы получаем возможность по USB 3.0, а уж тем более по eSATA, достигнуть высоких скоростей записи/чтения при одновременной высокой надежности хранения данных. Неоценимые качества для видеомонтажных систем, например.

DAS ист фантастиш! А если серьезно, то, учитывая все "за" и "против", и при стоимости около 7700 рублей (такова средняя цена DAS CFI B8253JDGG на момент нашего тестирования) покупка обещает стать выгодной.

Плюсы CFI B8253JDGG: #

  • Аппаратный RAID-контроллер.
  • Высокая производительность.
  • Простая настройка и устойчивость к внешним воздействиям.
  • Наличие программного обеспечение с функциями мониторинга и оповещения по e-mail.

Минусы CFI B8253JDGG: #

  • Отсутствует возможность смены типа RAID с сохранением данных.

За совокупность положительных характеристик, выявленных в ходе нашего тестирования, DAS-накопитель CFI B8253JDGG получает почётную награду портала F1CD.ru"Рекомендуем".

Редакция F1CD благодарит компанию Inprice,
эксклюзивного дистрибьютора CFI за предоставленный
для тестирования DAS-накопитель
CFI B8253JDGG

Фотогалерея CFI B8253JDGG #

Галерея интерфейса CFI B8253JDGG #

Протестировано в F1CD.ruПортала F1CD.ru рекомендует этот продукт
