APC Back-UPS 650: обзор линейно-интерактивного ИБП

20 марта 2014, Однокрылов Владимир 1
Наш новый обзор посвящён источнику бесперебойного питания APC by Schneider Electric Back-UPS 650VA AVR 230V CIS. Модель оснащена тремя розетками с батарейной поддержкой и защитой от скачков напряжения. В устройстве применяется автоматическая регулировка напряжения, есть встроенный автоматический стабилизатор напряжения/AVR. Также предусмотрены встроенный автоматический тест работоспособности ИБП и интеллектуальное управление батареями.

Видеообзор APC Back-UPS 650 #

Комплектация и дизайн APC Back-UPS 650 #

Кодовое обозначение прибывшей к нам модели мы нашли на коробке – BX650CI-RS.

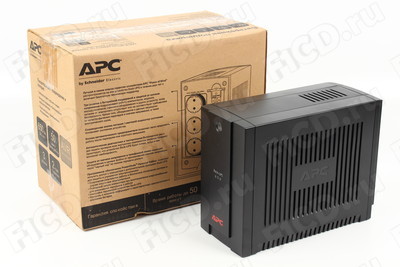

Упаковка APC Back-UPS 650

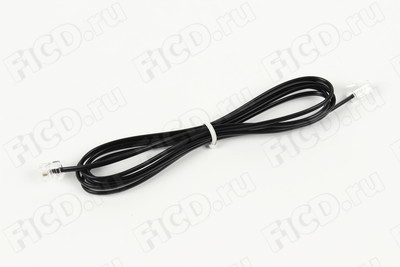

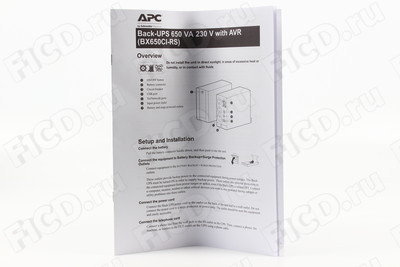

Отметим, что в комплекте не предусмотрен USB-кабель для подключения к ПК, зато имеются телефонный патч-корд и документация.

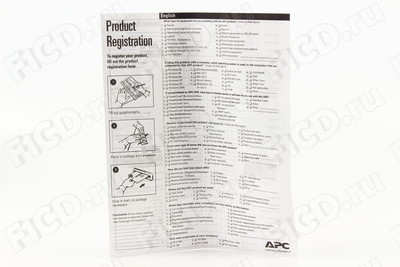

Комплектация APC Back-UPS 650

Корпус ИБП размером 257x200x115 мм изготовлен из чёрного пластика с мелкой фактурой поверхности.

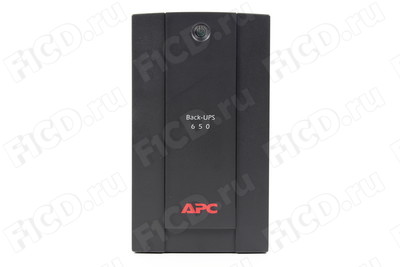

ИБП APC Back-UPS 650

Масса прибора составляет 5 кг 962 г.

APC Back-UPS 650 на весах

На лицевой панели находится кнопка включения со встроенным светодиодным индикатором состояния.

Кнопка питания APC Back-UPS 650

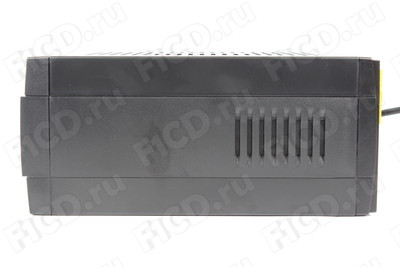

Боковины представляют собой вентиляционные решётки для пассивного охлаждения начинки устройства.

Боковины APC Back-UPS 650

Вентилятор не предусмотрен, а значит, и шума от такого источника при работе будет минимум. На дне имеется наклейка с техническими данными.

Дно APC Back-UPS 650

Поскольку аккумулятор в данной модели несъёмный, для приведения ИБП в готовность требуется подключить специальный ярко-жёлтый коннектор в соответствующий разъём.

Коннектор батареи на APC Back-UPS 650

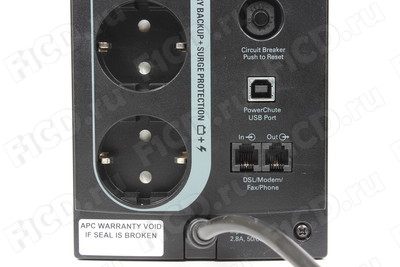

Для хранения и перевозки устройства его следует отключать. Кроме коннектора батареи, на заднем торце есть:

  • Перечень выходных параметров ИБП.
  • Три розетки типа Schuko с автоматической регуляцией напряжения, батарейной защитой и фильтрацией сетевых помех.
  • Вход и выход 6P2C для защиты телефонной линии.
  • Порт USB-B для управления и контроля состояния с помощью фирменной утилиты APC PowerShute.
  • Кнопка автоматического предохранителя.
  • Несъёмный шнур питания.
Задняя панель APC Back-UPS 650

Технические характеристики устройства мы свели в таблицу.

Максимальная выходная мощность 390 Вт/650 ВА
Номинальное выходное напряжение 230 В
Розетки Schuko CEE 7/7P – батарейное резервное питание, защита от всплесков напряжения, 3 шт.
Входное напряжение 230 В
Входная частота 45-65 Гц (с автоподстройкой)
Длина шнура 1,16 м
Тип батареи Несъёмная герметичная свинцово-кислотная батарея с загущённым электролитом и защитой от утечек
Время перезарядки 8 часов
Контроль Светодиодный индикатор, ПО по USB
Звуковые сигналы Сигнал перехода в режим работы от аккумуляторов, сигнал исчерпания заряда батарей, непрерывный сигнал перегрузки.
Защита От всплесков напряжения и фильтрация шумов
Уровень поглощаемой энергии всплеска 213 Дж
Защита факс-модема На одну двухпроводную линию по разъему 6P2C
Соответствие требованиям CE, GOST
Габариты 257x200x115 мм
Масса 6,2 кг

Тестирование APC Back-UPS 650 #

Для контроля состояния источника используется программное обеспечение APC PowerChute Personal Edition, английскую версию 2.2 которого мы подробно рассматривали ещё в обзоре APC Back-UPS Pro 550. На момент публикации нынешнего обзора актуальной является версия 3.0.2, что и указано на странице информации о программе, где также содержатся патентная информация и подробное описание возможностей приложения.

Главное окно утилиты APC PowerChute Personal Edition

Первая же страница сразу предлагает проверить состояние ИБП и настроить его функционирование.

Рекомендуемые задачи в APC PowerChute Personal Edition

Первая страница мониторинга показывает количество срабатываний ИБП при защите подключённого оборудования от бросков напряжения, электрических помех и отключений электроэнергии.

Информация о работе ИБП в APC PowerChute Personal Edition

Раздел "Текущее состояние" – это информация о режиме работы ИБП, уровне заряда батареи, состоянии батареи, дате последнего перехода на батарейную поддержку и входном напряжении.

Текущее состояние APC Back-UPS 650 в APC PowerChute Personal Edition

В разделе "Параметры" можно включить звуковые сигналы от самой программы, отображение иконки APC PowerShute в панели задач и функцию уведомлений о обновлении версии ПО, а также отправку отчётов о качестве питания в APC.

Общие параметры в APC PowerChute Personal Edition

Раздел "Время автономного питания" определяет реакцию APC PowerChute на уровень заряда батареи ИБП и задержку выключения ПК.

Раздел "Время автономного питания" в APC PowerChute Personal Edition

В разделе "Сообщение" настраиваются звуковые сигналы от самого ИБП: их можно отключить в определённый промежуток времени, отключить полностью или наоборот включить в любое время.

Настройка звуковых сигналов в APC PowerChute Personal Edition

Пункт "Чувствительность" даёт возможность подстроить градацию реакции ИБП на состояние электрической сети – скачки и помехи.

Настройка чувствительности ИБП в APC PowerChute Personal Edition

Следующий пункт меню, "Напряжение", позволяет задать пороги срабатывания ИБП при скачках напряжения.

Настройка порогов напряжения в APC PowerChute Personal Edition

Пункт "Технические данные" содержит информацию об ИБП и утилите управления.

Технические данные в APC PowerChute Personal Edition

Предельная мощность нагрузки данной модели – 390 Вт, а предполагаемое производителем время работы при нагрузке в 300 Вт составляет 3,5 минуты. На деле наш APC Back-UPS 650 показал следующие результаты:

  • При постоянной средней нагрузке в 78 Вт (пиковая – 80 Вт) испытуемый ИБП обеспечил бесперебойное питание компьютера в течение 28 минут.
  • Работа с нагрузкой в 120 Вт (потребители – ПК и 27-дюймовый LED-монитор) была обеспечена в течение 21 минуты.
  • Большую нагрузку потребления, составившую 350 Вт (максимум штатной нагрузки – 390 Вт), APC Back-UPS 650 выдерживал в течение 2 минут.

Словом, для мощных игровых машин данный ИБП не подойдёт, но офисный компьютер он в состоянии поддерживать достаточно долго для спокойного завершения работы. Приятно, что график от производителя не обманывает покупателя, позволяя адекватно оценить возможности источника.

Заявленный производителем график времени работы APC Back-UPS 650

Переход в автономный режим сопровождается звуковыми сигналами и миганием светодиодного индикатора, причем по характеру сигнала можно даже без утилиты определить состояние устройства. Однако не только отсутствие питания заставит сработать ИБП – снижение или повышение напряжения выше заданных в утилите значений тоже переключит розетки на батарейную поддержку.

APC Back-UPS 650 подключён к ЛАТР

Для проверки срабатывания мы использовали ЛАТР, и по итогам теста стоит отметить быстроту переключения цепей в ИБП в зависимости от напряжения (вот только щелчки довольно сильно слышны). После установки нижнего порога срабатывания на 140 В источник стабильно срабатывал и при резком переключении напряжений на 142 В, и при медленном повороте ручки регулировки напряжения на ЛАТР до 138 В, причём в обоих случаях питание на подключённой нагрузке не терялось.

Порог срабатывания APC Back-UPS 650

Зарядная цепь APC Back-UPS 650 работает эффективно – при подключённых потребителях время зарядки нашего экземпляра составило 8 часов 25 минут.

APC Back-UPS 650: резюме #

Модель APC Back-UPS 650 (BX650CI-RS) на момент тестирования стоит около 3700 рублей и представляет собой приятное в пользовании устройство, требующее минимум манипуляций со стороны пользователя. К тому же поддерживается управление ИБП по USB. Для подключения нагрузки даже не понадобятся дополнительные кабели – разъёмы Shuko позволяют пользоваться комплектными шнурами от периферии, ПК и бытовых приборов. Единственное, что портит картину – это несъёмная батарея, самостоятельная замена которой потребует долгих поисков и полной разборки корпуса устройства с потерей гарантии. Обращение в официальный сервис для замены вышедшей из строя батареи будет единственным выходом для большинства покупателей.

Плюсы APC Back-UPS 650: #

  • Отличная работа устройства.
  • Удобное ПО.
  • Наличие "евророзеток".

Минусы APC Back-UPS 650: #

  • Несъёмная батарея.

Фотогалерея APC Back-UPS 650 #

Протестировано в F1CD.ru
