Тест-обзор MSI Z68A-GD65 (G3): создана по военным стандартам

07 марта 2012, Скакунов Станислав 1
Данная материнская плата построена на базе чипсета Intel Z68 и предназначена для работы в связке с процессорами Intel Socket 1155. MSI Z68A-GD65 (G3) содержит качественные электрические компоненты, соответствующие самым высоким стандартам. Кроме широких возможностей для разгона, MSI Z68A-GD65 (G3) предлагает большой комплект дополнительного программного обеспечения. В этом обзоре мы подробно изучим возможности материнской платы и ее программного обеспечения.

Видеообзор MSI Z68A-GD65 (G3) #

Как известно, от материнской платы в современном компьютере зависит очень многое, ведь она — основной центр "коммуникации" для всего оборудования, используемого в ПК. Сегодня одной из наиболее популярных платформ является Intel Socket 1155. При умеренном энергопотреблении, широкой распространенности, отличной производительности и относительно невысокой цене данное решение можно назвать одним из оптимальных для геймеров, оверклокеров, а также других пользователей, которым необходима высокая производительность за приемлемые деньги.

Сегодня мы протестируем материнскую плату MSI Z68A-GD65 (G3). Данная модель содержит высококачественную элементарную базу, предлагает широкие возможности для разгона, имеет большой набор портов и различных выходов. Но обо всем этом мы расскажем подробнее ниже.

Комплект поставки MSI Z68A-GD65 (G3) #

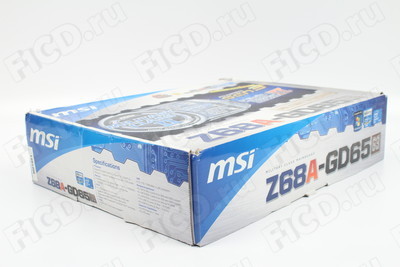

Материнская плата MSI Z68A-GD65 (G3) поставляется в картонной коробке средних размеров, схожих с габаритами упаковки большинства материнских плат форм-фактора ATX. Картон довольно качественный, цветовая гамма бело-синяя.

На лицевой стороне коробки мы видим наименование материнской платы, информацию о том, что в MSI Z68A-GD65 (G3) используются высококачественные компоненты, соответствующие Military Class II, сведения о поддержке PCI-Express Gen3, ClickBIOS II и многих других технологий (пиктограммами в верхнем правом углу).

Лицевая сторона коробки MSI Z68A-GD65 (G3)

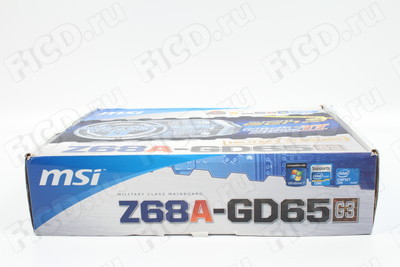

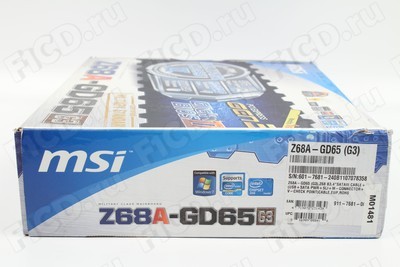

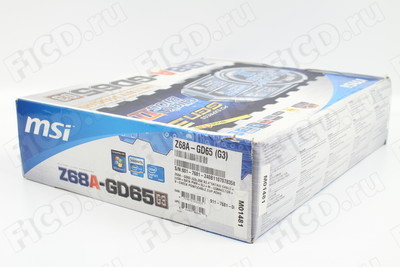

Нижний торец коробки не содержит никакой полезной информации. Верхний торец испещрен мелкими надписями на 18 языках об основных спецификациях материнской платы. Русский язык присутствует.

Верхний торец коробки MSI Z68A-GD65 (G3)

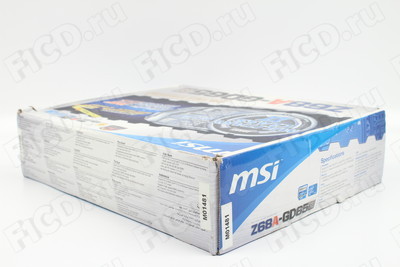

На левом торце мы видим полные спецификации материнской платы. Правый торец также не выделился наличием какой-то ценной информации.

Левый торец коробки MSI Z68A-GD65 (G3)

Оборотная сторона коробки занята информацией о фирменных технологиях и программном обеспечении, используемых на MSI Z68A-GD65 (G3).

Оборотная сторона коробки MSI Z68A-GD65 (G3)

В комплект поставки MSI Z68A-GD65 (G3) входят:

  • Сама материнская плата.

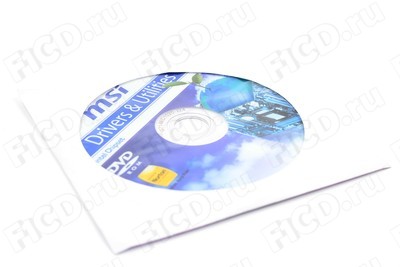

  • Диск с программным обеспечением.
  • Шлейф для подключения SLI.

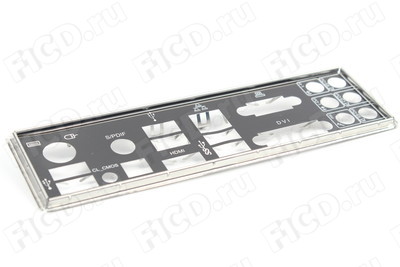

  • Панель для портов ввода/вывода.

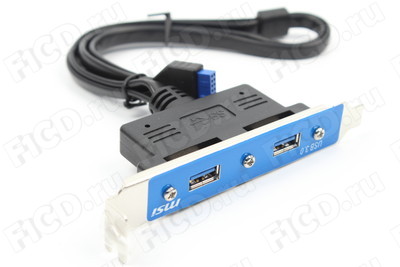

  • Панель с двумя USB 3.0.

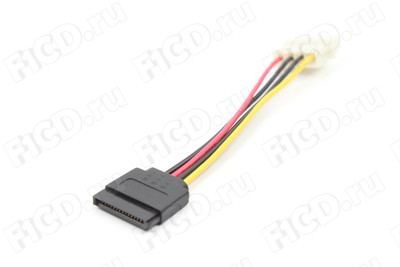

  • Один переходник 4-pin → SATA.

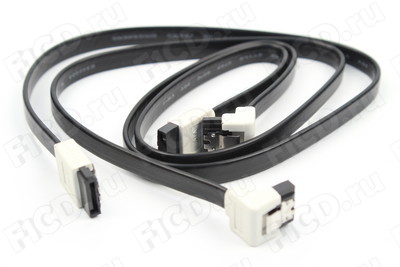

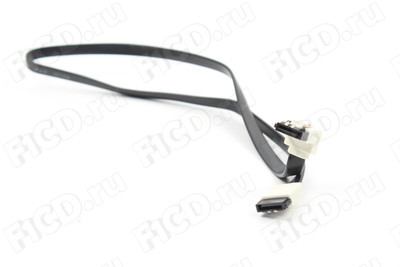

  • Четыре кабеля SATA.

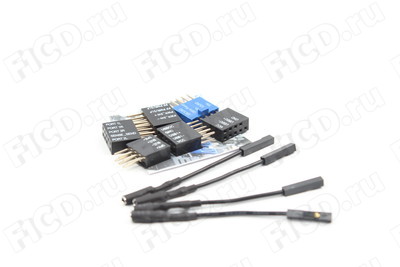

  • Переходники для подключения диагностических индикаторов.
  • Три провода для измерения напряжений.
  • Документация.

Увы, мостика Crossfire в комплекте нет, так что если вы собираетесь собирать Crossfire-систему на основе MSI Z68A-GD65 (G3), то озаботьтесь его приобретением заранее.

Комплект поставки MSI Z68A-GD65 (G3)

Дизайн MSI Z68A-GD65 (G3) #

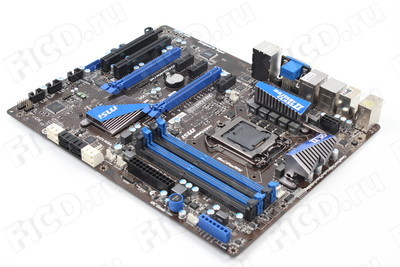

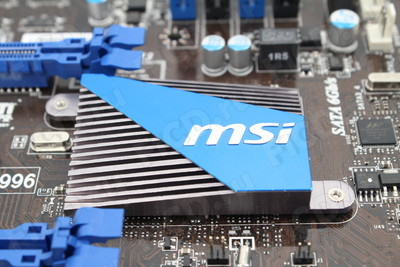

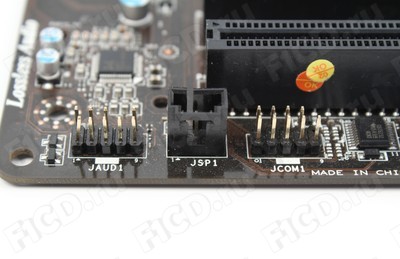

Плата выполнена в форм-факторе ATX. Цвет текстолита темно-коричневый. Общий монтаж выполнен очень хорошо, потеков лака нигде не наблюдается.

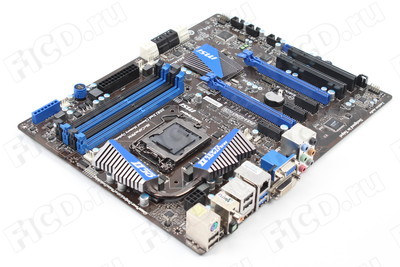

Лицевая сторона материнской платы MSI Z68A-GD65 (G3)

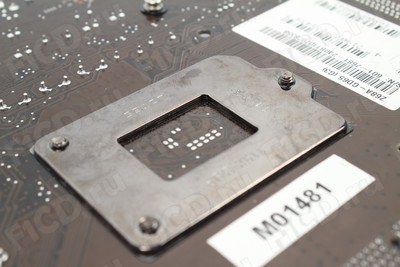

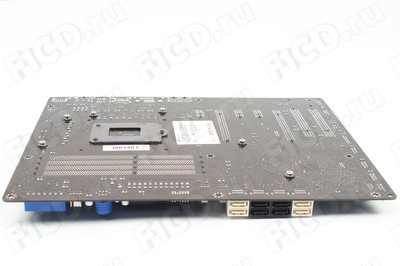

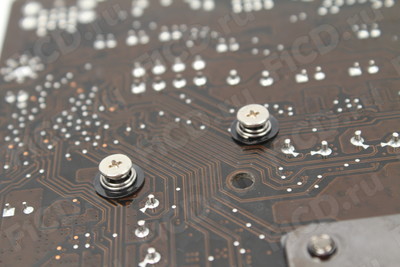

На оборотной стороне мы можем увидеть металлический backplate, который отвечает за то, чтобы тяжелые кулеры не изгибали плату и не повредили ее.

Оборотная сторона материнской платы MSI Z68A-GD65 (G3)

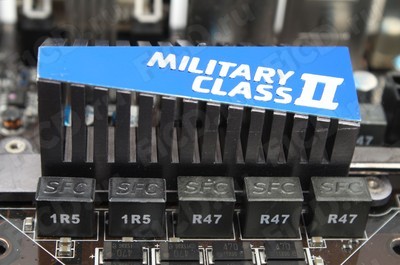

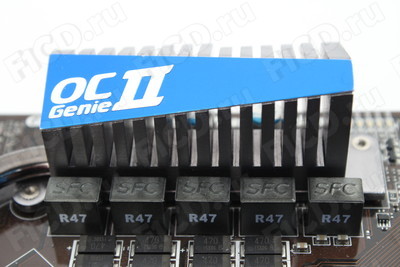

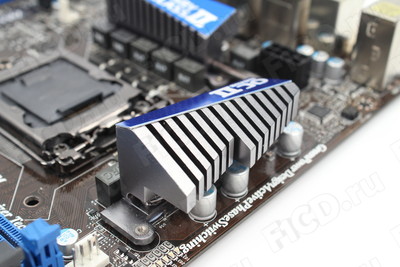

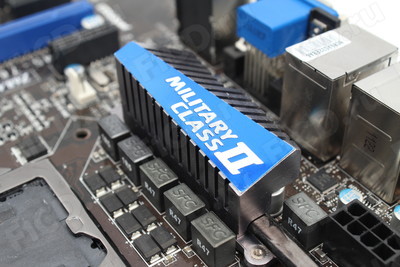

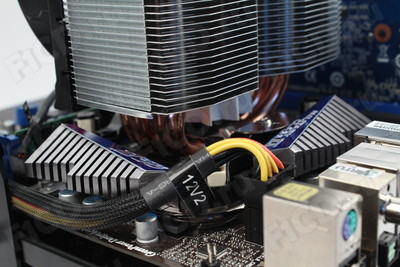

За охлаждение цепей питания отвечают два высоких алюминиевых радиатора, соединенных между собой тепловой трубкой. Инженеры MSI предусмотрительно отодвинули эти радиаторы подальше, чтобы они не мешали установке крупногабаритных систем охлаждения.

Система охлаждения подсистемы питания материнской платы MSI Z68A-GD65 (G3)

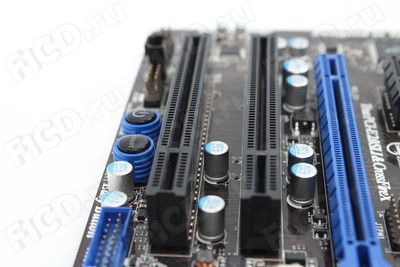

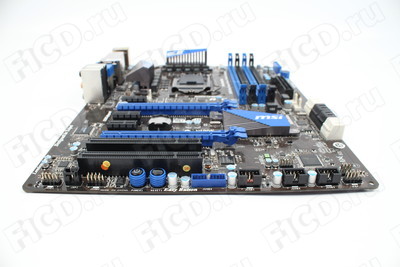

"Гребенку" из разъемов на самой плате составляют:

  • Два слота PCI-Express 16x (8x+8x).
  • Три слота PCI-Express 1x.
  • Два слота PCI.

Данное количество разъемов должно удовлетворить потребности большинства пользователей.

"Гребенка разъемов" MSI Z68A-GD65 (G3)

Также на MSI Z68A-GD65 (G3) установлено четыре слота для оперативной памяти DDR3 с максимальной частотой 2133 МГц. Суммарный максимальный объем оперативной памяти составляет 32 Гбайт. Видеокарта не блокирует модули памяти.

Слоты памяти MSI Z68A-GD65 (G3)

К MSI Z68A-GD65 (G3) можно подключить до восьми устройств SATA. Четыре из них работают по стандарту SerialATA III, а остальные по по стандарту SerialATA II.

Порты SerialATA на MSI Z68A-GD65 (G3)

Как известно, чипсет Intel Z68 аппаратно не поддерживает такие устройства как USB 3.0, PCI и более двух разъемов SerialATA III. Поэтому дополнительные порты SerialATA III отвечает чип Marvel 88SE9128.

Чип Marvel 88SE9128

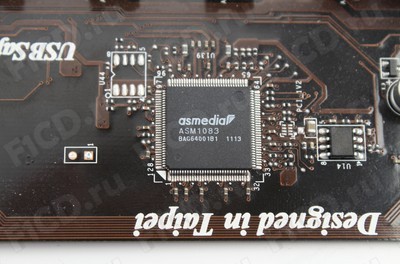

Чип asmedia ASM1083 преобразует одну из линий PCI-E в два PCI-слота.

Чип asmedia ASM1083

Звуковой кодек ALC892 позволяет подключать акустику 7.1, а также обеспечивает поддержку S/PDIF-Out и оптического порта S/PDIF.

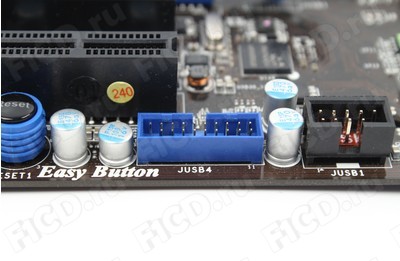

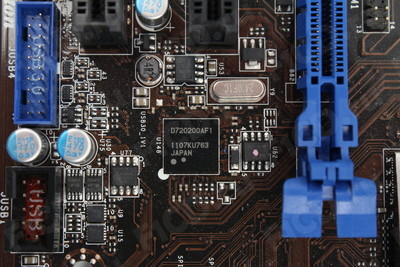

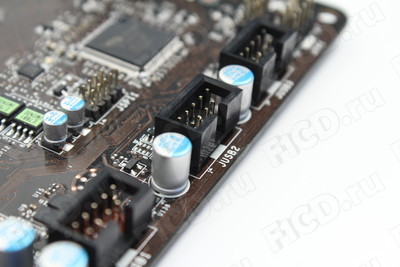

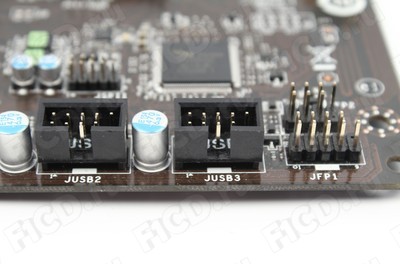

За поддержку USB 3.0 отвечает чип Nec D720200AF1. Два разъема доступны на задней панели, а еще два выводятся с самой материнской платы через специальную планку, входящую в комплект.

Чип Nec D720200AF1

На MSI Z68A-GD65 (G3) установлен сетевой гигабитный интерфейс Realtek RTL8111E. За перенаправление изображения на HDMI, D-Sub, DVI отвечает чип Parade PS81081.

Чип Parade PS81081

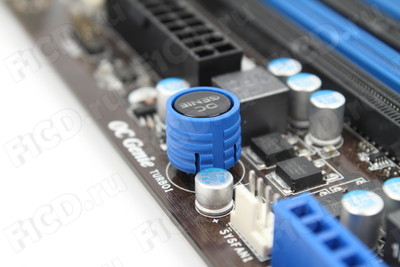

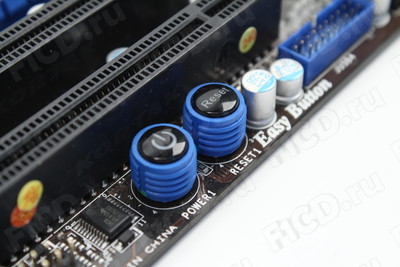

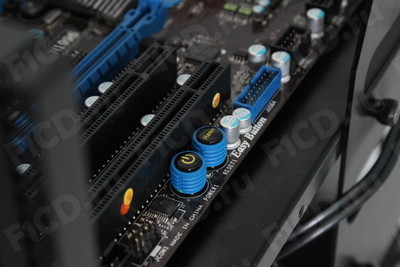

Привлекают к себе внимание дополнительные кнопки OC Genie, кнопки включения и перезагрузки MSI Z68A-GD65 (G3), а также кнопка сброса настроек материнской платы на параметры по умолчанию.

Кнопки включения и перезагрузки MSI Z68A-GD65 (G3)
Кнопка OC Genie

Кроме того, мы можем легко проверить все наиболее значимые напряжения в системе благодаря специальной колодке, а также проводкам с отверстиями под жала мультиметра.

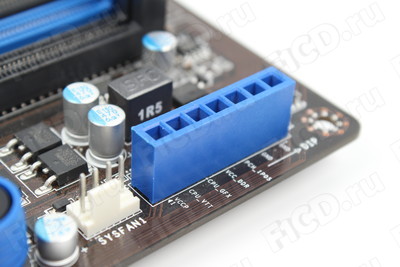

Специальная колодка для мониторинга напряжений

На заднюю панель выведены следующие порты:

  • Универсальный порт PS/2.
  • 4 х USB 2.0.
  • CMOS Clear.
  • 2 x USB 3.0.
  • S/PDIF-Out.
  • Оптический порт S/PDIF.
  • Gigabit Ethernet.
  • D-Sub (VGA).
  • HDMI.
  • DVI.
  • 6 x 3,5 mm mini-jack.

Несколько огорчает отсутствие eSATA и FireWire, данные разъемы присутствуют на материнских платах MSI более высокого уровня.

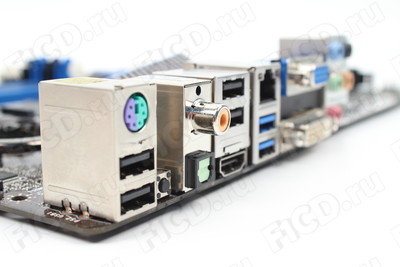

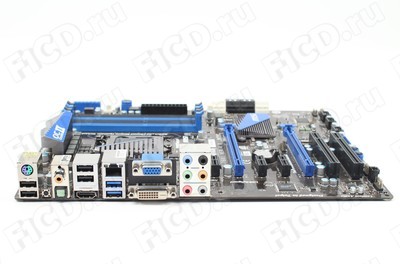

Задняя панель MSI Z68A-GD65 (G3)

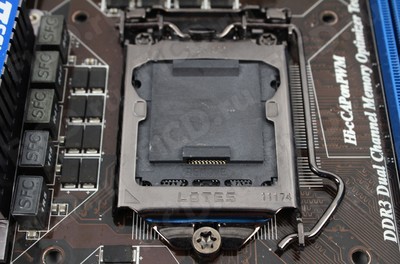

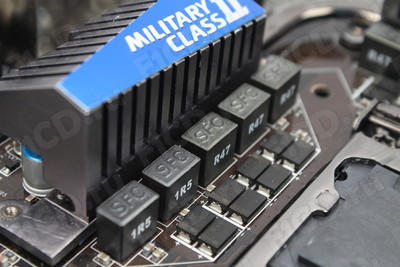

Остановимся на подсистеме питания, которая очень сильно влияет на уровень разгона и стабильность системы. В MSI Z68A-GD65 (G3) применяется десятифазная система питания с технологией Dr.Mos. Используются микросхемы Fairchild FDMF6705V. За контролем над восемью фазами CPU VCC отвечает чип UT257.

Чип UT257

Одна из двух оставшихся фаз отпущена для блока IO CPU VTT, вторая — для работы с северным мостом VCC SA. Системный мониторинг осуществляется при помощи чипа Findtek F71889AD. Здесь же можно увидеть и несколько ярких синих smd-светодиодов, которые показывают на активность работы подсистемы питания материнской платы.

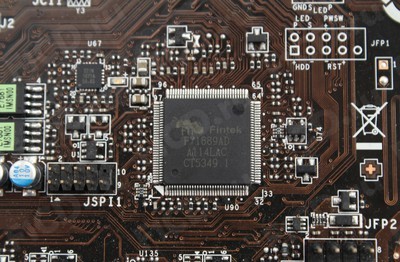

Чип Findtek F71889AD

Все элементы подсистем питания очень качественные. Здесь используются танталовые конденсаторы и дроссели с ферритовыми стержнями. Не зря же плата получила сертификат соответствия по военному стандарту MIL-STD-810G. Такой же сертификат получил ряд ноутбуков от компании Getac.

Программное обеспечение и UEFI MSI Z68A-GD65 (G3) #

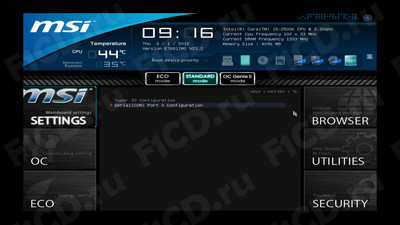

Вместо привычного нам BIOS производитель прошил сюда новую графическую оболочку, которая поддерживает управление мышью, что будет непривычно любителям "старой школы". Тем не менее, после некоторого времени, которое требуется на привыкание, UEFI создает в целом положительное впечатление.

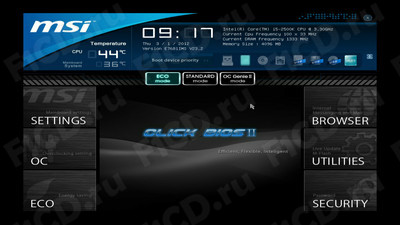

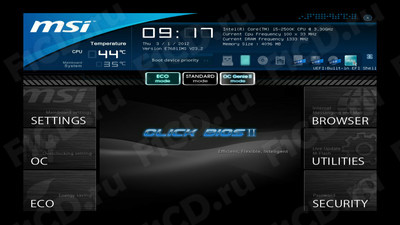

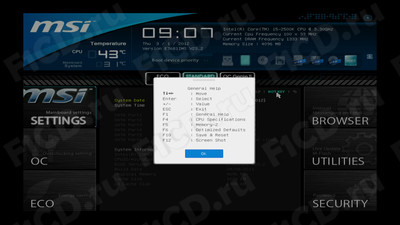

В верхней части экрана мы видим основные параметры: температуру процессора и материнской платы, время и дату, порядок загрузочных устройств, краткую информацию о системе. Но все самое интересное ниже.

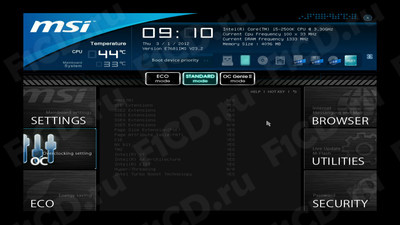

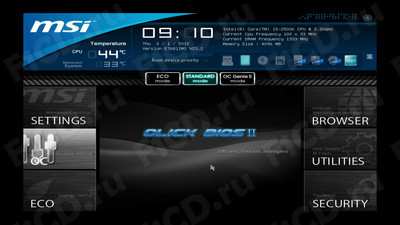

Внешний вид UEFI

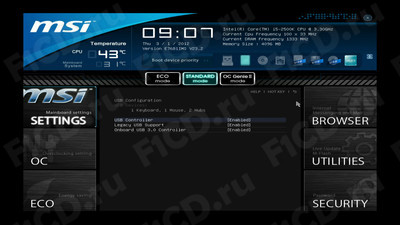

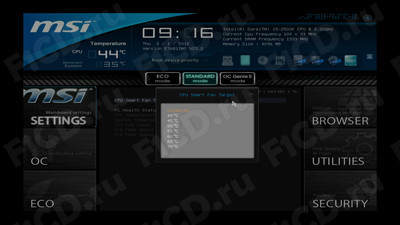

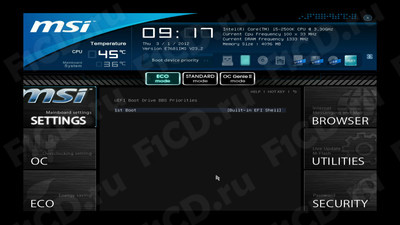

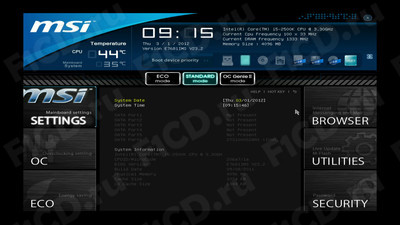

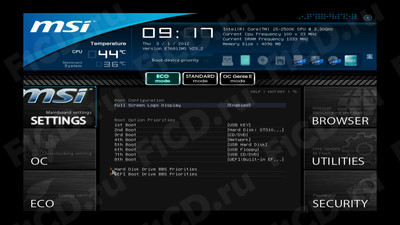

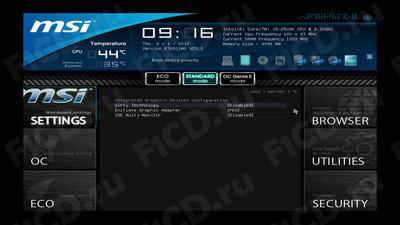

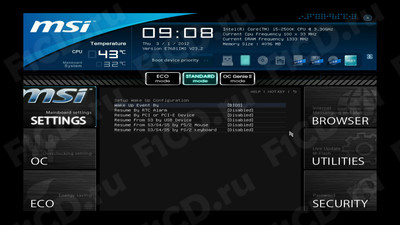

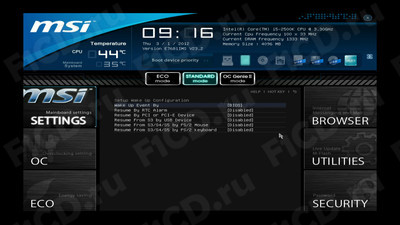

Сама оболочка состоит из нескольких отдельных пунктов. Остановимся чуть подробнее на каждом из них. В разделе "Settings", как уже ясно из названия, мы можем менять основные параметры, а именно дату, время, настройки встроенных контроллеров, осуществлять мониторинг за температурами, скоростью вращения вентиляторов и многое другое.

Раздел "Settings"

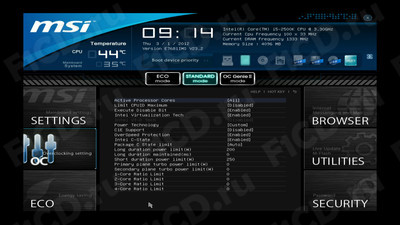

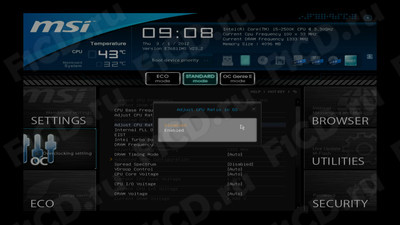

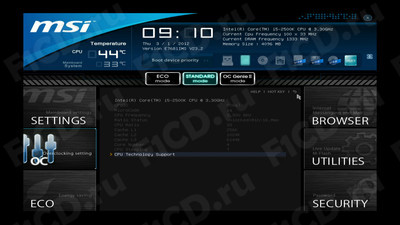

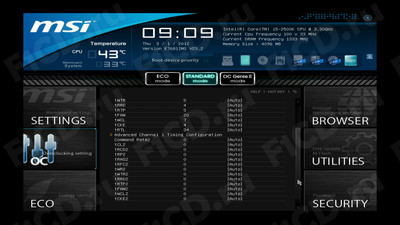

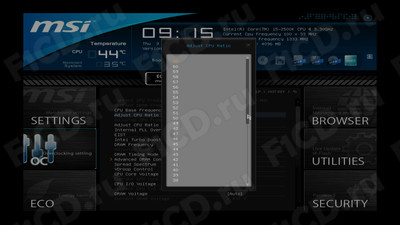

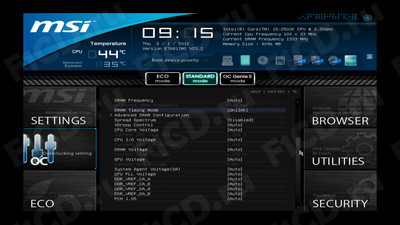

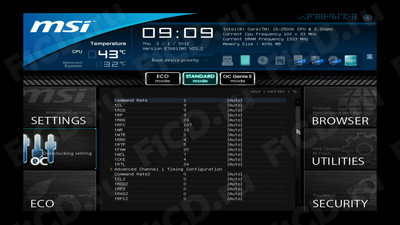

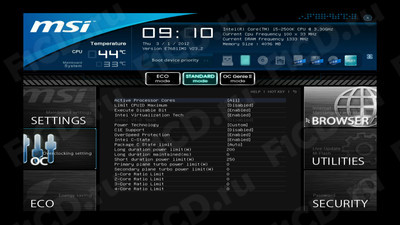

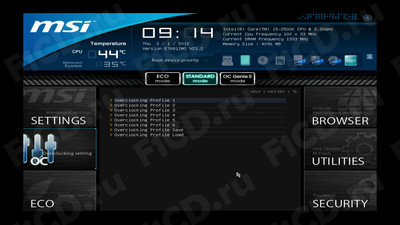

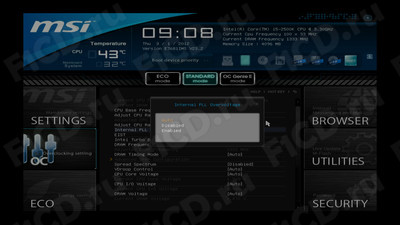

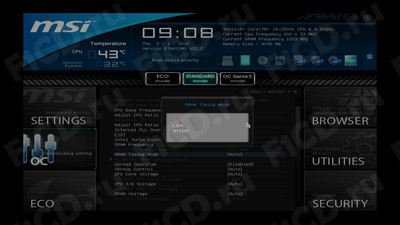

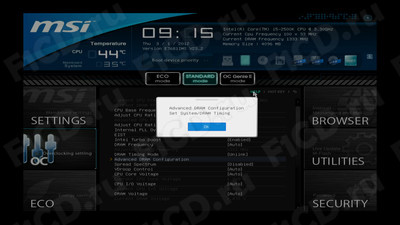

Следующим идет раздел "OC", который чрезвычайно богат на настройки, направленные на разгон системы. Здесь мы можем поменять базовые частоты, увеличить множитель процессора, причем сделать это можно в очень широком диапазоне (максимальным значением является 60). Напряжения также можно выставлять в широких диапазонах, что однозначно понравится любителям экстремального разгона. Кроме того, здесь же мы можем сохранить несколько видов настроек в соответствующие профили. Таким образом, при неудачном разгоне мы всегда можем откатиться на более успешные настройки.

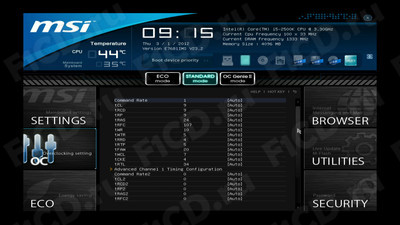

Раздел "OC"

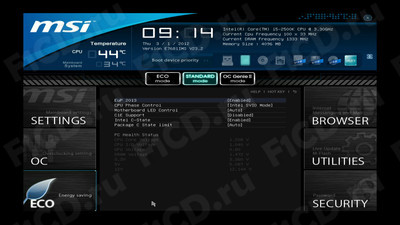

Чуть ниже разместился пункт "Eco", где мы можем настроить параметры энергосбережения. В частности, плата соответствует стандарту EuP 2013.

Раздел "Eco"

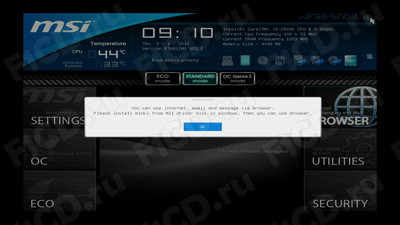

Следующим пунктом меню расположился "Browser". На самом деле, данный компонент не предустановлен, а меню гласит о том, что нам необходимо установить из соответствующего файла на диске Linux-образ Winki III либо загрузить Live-версию. Это позволит нам поработать в Интернете, отправить электронную почту, воспользоваться различными программами для обмена сообщениями и так далее.

Раздел "Browser"

Пункт меню "Utilities" включает в себя набор утилит, необходимый для обновления микропрограммы UEFI, возможности скачать ее напрямую с сайта производителя, а также сделать резервную копию прошивки на жесткого диска.

Раздел "Utilities"

Пункт "Security" потребуется вам, если вы захотите установить пароли на вход в UEFI с правами администратора или пользователя. Также есть уникальная возможность оградить персональный компьютер от доступа сторонних лиц при помощи технологии U-Key, которая позволяет использовать флеш-накопитель как некий ключ доступа. Однако возникает вопрос — сохранится ли данная привязка при сбросе CMOS? Мы проверили это и выяснили, что ни сброс CMOS, ни извлечение батарейки никак не повлияли на работу этого приложения — MSI Z68A-GD65 (G3) все так же требовала с нас ключ доступа в виде флеш-накопителя.

Раздел "Security"

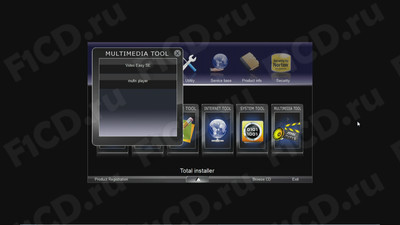

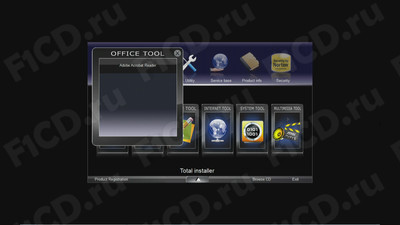

Кроме UEFI, в комплекте MSI Z68A-GD65 (G3) есть и другое интересное программное обеспечение:

  • eSobi.
  • Video Easy SE.
  • MSI Audio Genie.
  • MSI Control Center.
  • MSI Easy Viewer.
  • MSI Live Update 5.
  • MSI Teaming Genie.
  • MSI Super Charger.

Давайте пройдемся по вышеуказанному списку поподробнее.

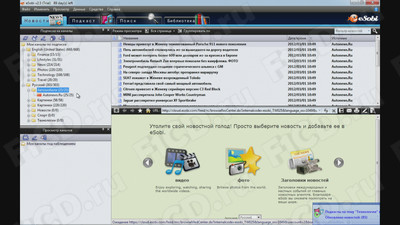

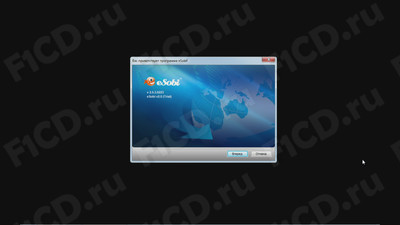

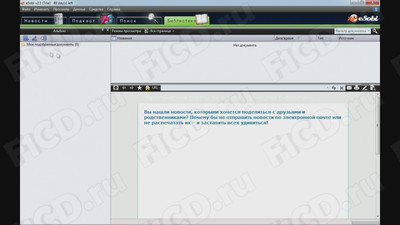

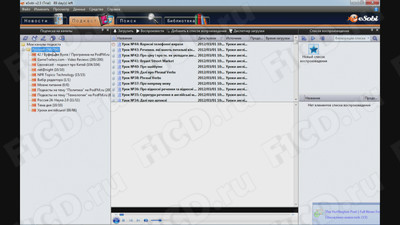

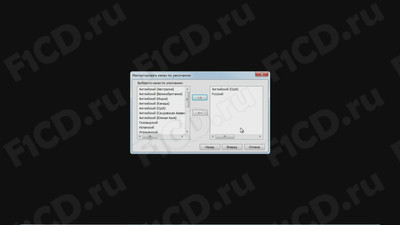

При помощи программы eSobi вы всегда будете в курсе последних новостей, так как данная программа является неплохим RSS-менеджером, позволяет собирать аудио и видеоподкасты, а также осуществлять интеллектуальный поиск при помощи своих алгоритмов.

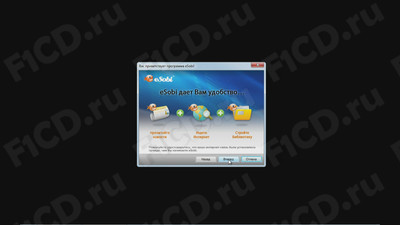

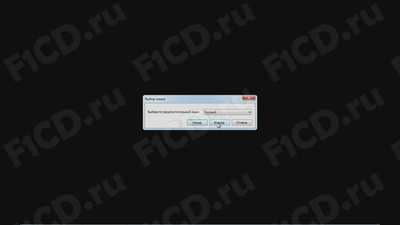

Программа eSobi

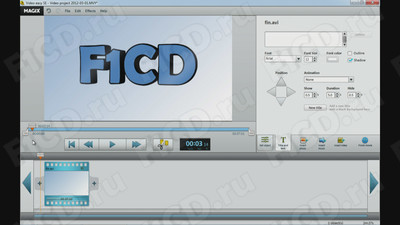

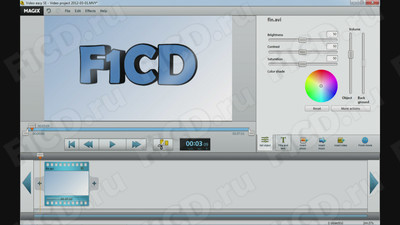

Следующей по списку идет программа Video Easy SE. Данное приложение представляет собой несложный видеоредактор с довольно приличными возможностями. Его можно признать вполне годным для домашнего использования.

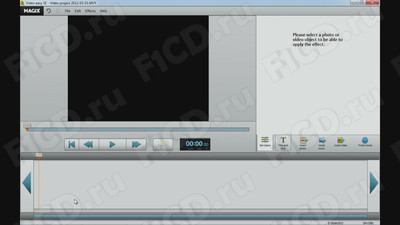

Программа Video Easy SE

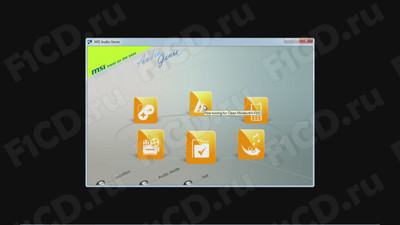

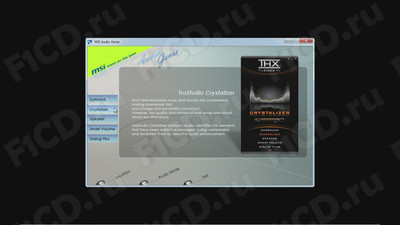

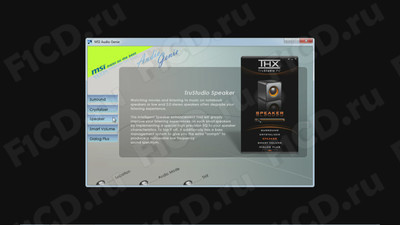

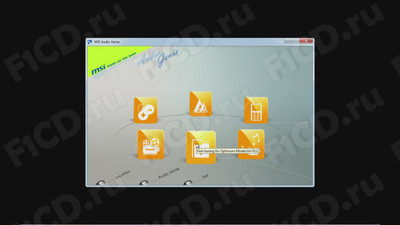

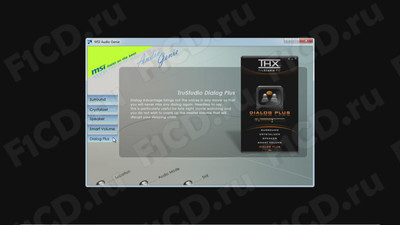

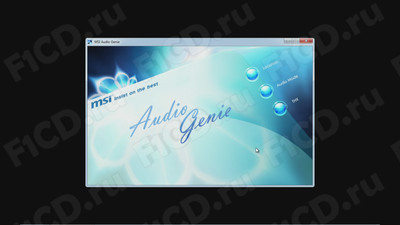

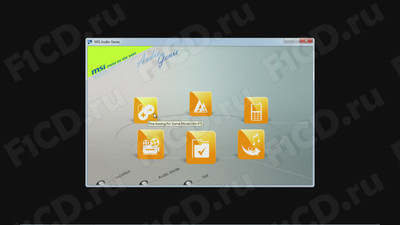

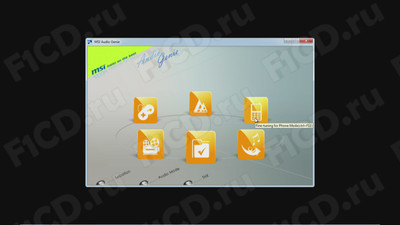

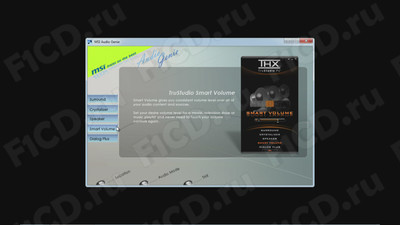

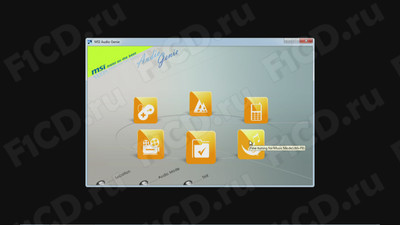

MSI Audio Genie позволит вам настроить свою аудиосистему благодаря алгоритмам THX, а также выбрать один из нескольких вариантов обработок звука.

Программа MSI Audio Genie

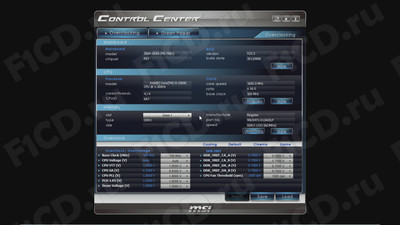

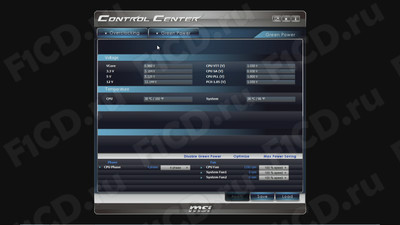

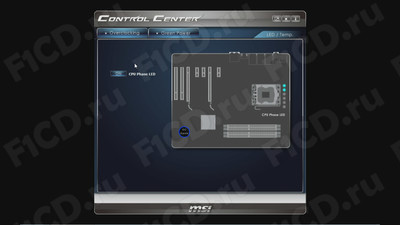

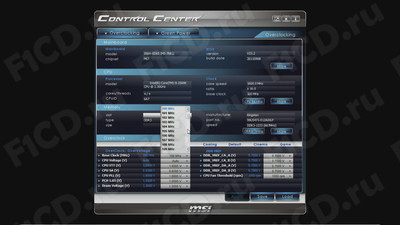

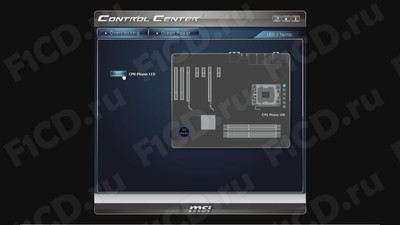

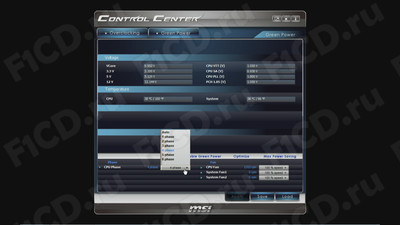

Программа Control Center будет очень полезна любителям разгона, да и просто всем интересующимся. Здесь вы сможете не только разогнать свою систему, но и произвести ее тонкую настройку, а также увидеть мониторинг всех значимых параметров.

Программа Control Center

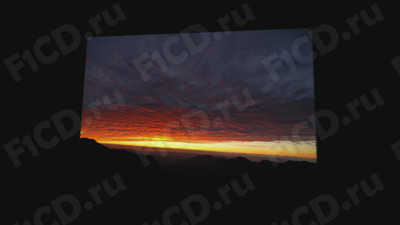

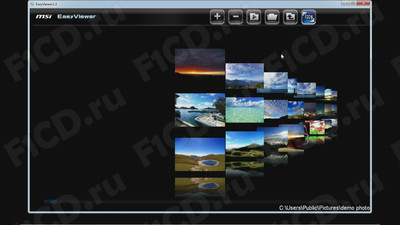

MSI EasyViewer представляет собой отличное приложение для демонстрации фотографий в режиме слайд-шоу. Программа отлично оформлена и радует глаз.

Программа MSI EasyViewer

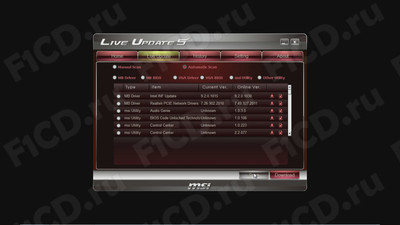

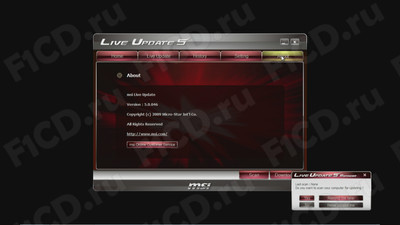

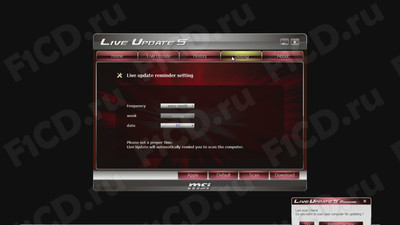

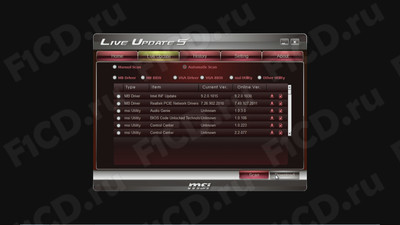

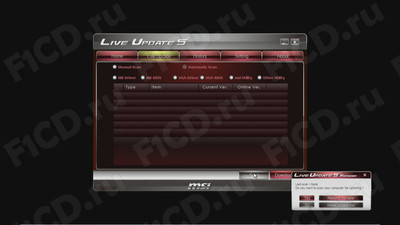

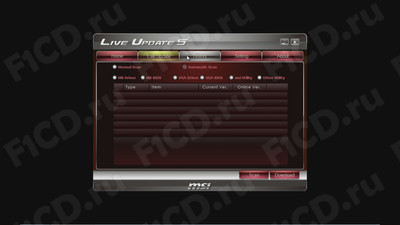

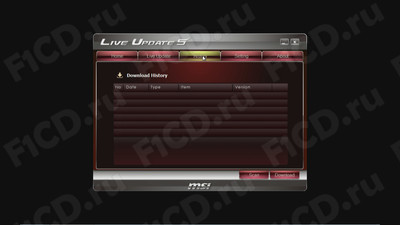

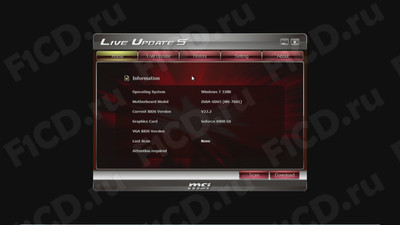

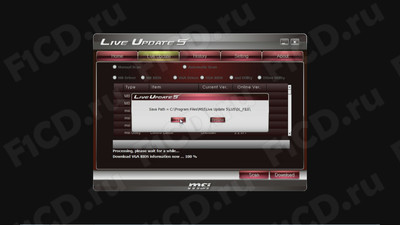

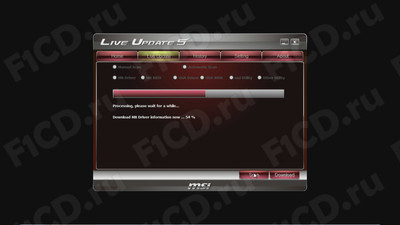

При помощи приложения MSI Live Update 5 вы всегда будете иметь самые последние драйверы, причем рекомендованные фирмой-производителем. MSI Live Update 5 сама с заданной регулярностью ищет обновления для вашего персонального компьютера, причем не только для драйверов, но и для программного обеспечения от MSI. Мы успешно воспользовались данной программой и обновили драйвер на чипсет.

Программа MSI Live Update 5

MSI Teaming Genie позволит вам использовать, например, два своих адаптера для подключения в сеть, объединив их в один скоростной канал, что будет особенно полезно тем, кто регулярно передает большие объемы информации через локальную и глобальную сети. Увы, совместить работу беспроводного адаптера и Ethernet-адаптера нам не удалось.

Программа MSI Teaming Genie

MSI Super Charger порадует владельцев продуктов от компании Apple, в частности iPad и iPhone, ведь теперь вы сможете заряжать эти устройства напрямую через USB-порт MSI Z68A-GD65 (G3).

Разгон MSI Z68A-GD65 (G3) и производительность #

На данной материнской плате присутствует система автоматического разгона OC Genie II. В частности, вы можете разогнать свою систему до 4131 МГц нажатием всего одной кнопки. Кроме того, будет разогнана и ваша оперативная память, если в ней заложен соответствующий XMP-профиль.

Мы довольно легко смогли разогнать наш Intel Core i5-2500K до частоты 4789 МГц при напряжении 1,455 В. К сожалению, материнская плата несколько занизила его до отметки 1,448 В, чего мы никак не могли ожидать от MSI Z68A-GD65 (G3). В остальном разгон происходил абсолютно без эксцессов.

Показания CPU-Z при разгоне

Так выглядят технические характеристики MSI Z68A-GD65 (G3):

Сокет 1155
Базовая частота i3/i5/i7
Чипсет Intel Z68 (B3)
Память DDR3 1066/1333/1600/2133(OC)
Количество каналов памяти 2 Гбайт
Количество слотов памяти 4 Гбайт
Максимальный объем памяти 32 Гбайт
Количество слотов PCI-E 16x 2
Количество слотов PCI-E 1x 3
Количество слотов PCI 2
Количество разъемов SerialATA III 4
Количество разъемов SerialATA II 4
RAID 0/1/5/10
LAN 10/100/1000*1
Количество портов USB 3.0 2+2
Количество портов USB 2.0 4
Аудио-порты 6+Coaxial / Optical SPDIF
Количество разъемов VGA 1
Количество разъемов HDMI 1
Количество разъемов DVI 1
Поддержка встроенной графики Да
Форм-фактор ATX
Технология Dr.Mos Да
Поддержка SLI Да
Поддержка Crossfire Да

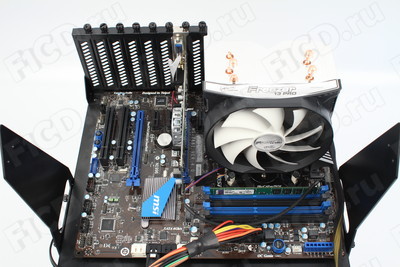

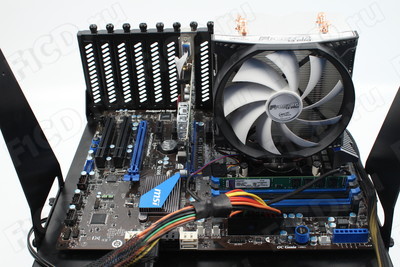

Мы тестировали MSI Z68A-GD65 (G3) на тестовом стенде, имеющем следующую конфигурацию:

Аппаратное обеспечение
Процессор Intel Core i5 2500K
Кулер Arctic Cooling Freezer 13 Pro
Видеокарта NVIDIA 8400GS
ОЗУ Kingston KVR1333D3N9/4G
Жесткий диск Seagate ST31000528AS 1Tb 7200rpm
Термоинтерфейс Arctic Cooling MX-4
Блок питания Tuniq PSU-ENS-1200W-BK
Программное обеспечение
Операционная система Windows 7 Home Basic 32-bit
CPU-Z Версия 1.59
Cinebench Версия 11.5
AIDA64 Версия 1.60.1300
7zip Версия 9.20
FritzBenchmark Версия 2.4

На время тестов мы установили частоту центрального процессора на отметку 4,5 ГГц:

Показатели CPU-Z при разгоне до 4,5 ГГц

А так выглядят результаты тестирования:


Номинал 4,5 ГГц
Cinebench 11.5 4,89 6,44
7zip 9.20 3477 4298
FritzBenchmark 2.4 21,08 27,33
Aida64 Чтение из памяти, Мбайт/с 10029 10097
Aida64 Запись в память, Мбайт/с 10471 10445
Aida64 Копирование в памяти, Мбайт/с 9436 9695
Aida64 Задержка памяти, нс 54,7 52
Aida64 CPU Queen 32224 42672
Aida64 CPU PhotoWorxx 29477 30396
Aida64 CPU Zlib, Мбайт/с 193,9 256,4
Aida64 CPU AES 193279 192967
Aida64 CPU Hash, Мбайт/с 1926 2547
Aida64 FPU VP8 2753 3882
Aida64 FPU Julia 8690 11499
Aida64 FPU Mandel 4428 5857
Aida64 FPU SinJulia 3012 3987

MSI Z68A-GD65 (G3): Вывод #

MSI Z68A-GD65 (G3) оставила после себя очень приятное впечатление. Производительность на уровне, почти идеальный комплект поставки, широкие возможности для разгона — все это сильные стороны модели. К минусам можно отнести лишь два момента — отсутствие мостика Crossfire в комплекте поставки, а также то, что материнская плата несколько занижает выставленное напряжение.

При своей цене в 5500 рублей данное решение полностью себя оправдывает.

По совокупности всех характеристик и технических особенностей, выявленных в ходе нашего тестирования, а также за невысокую цену и удобство эксплуатации материнская плата MSI Z68-A-GD-65 (G3) получает почетную награду портала F1CD.ru"Рекомендуем".

Плюсы MSI Z68-A-GD-65 (G3): #

  • Качественное изготовление и компоненты.
  • Хороший комплект поставки.
  • Широкие возможности для разгона и мониторинга.
  • Отличное комплектное программное обеспечение.
  • Отличная производительность.
  • Отличное соотношение цена/качество.

Минусы MSI Z68-A-GD-65 (G3): #

  • Отсутствие мостика Crossfire.
  • Некоторое занижение напряжения.

Фотогалерея MSI Z68A-GD65 (G3) #

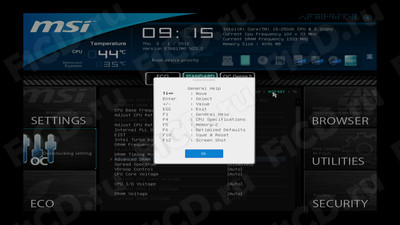

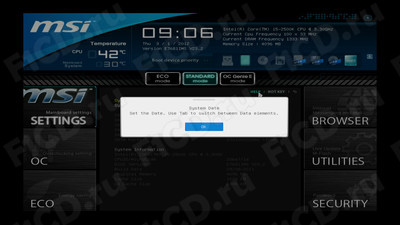

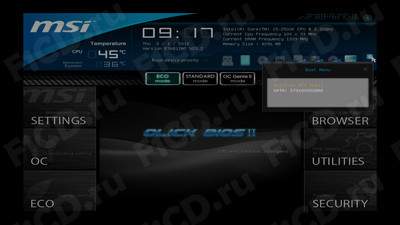

Галерея интерфейса UEFI MSI Z68A-GD65 (G3) #
