Upvel UR-344AN4G: обзор ADSL-роутера стандарта 802.11n

12 декабря 2012, Однокрылов Владимир 13
Сегодня в нашей лаборатории – новенький роутер стандарта 802.11n (150 Мбит/с) под названием Upvel UR-344AN4G. Данная модель не только включает в себя ADSL-модем и точку доступа Wi-Fi, но и 4-портовый коммутатор с гибридным портом LAN1/WAN, маршрутизатор и порт USB для подключения внешних 3G/4G(LTE) модемов и приставок IP-TV для просмотра цифрового телевидения. Мы проверим, насколько аппарат универсален и стоит ли он того, чтобы занять место в вашем жилище.

Видеообзор Upvel UR-344AN4G #

Комплектация Upvel UR-344AN4G #

Upvel UR-344AN4G распространяется в белых коробках с полиграфией в белых и оранжевых цветах – фирменных для компании Upvel.

Упаковка Upvel UR-344AN4G

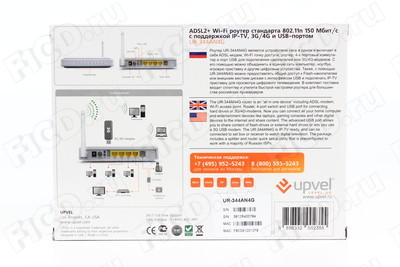

Все надписи на коробке выполнены на русском языке, а на торце имеются полные технические характеристики.

Технические характеристики на упаковке Upvel UR-344AN4G

Внутри коробки скрываются:

  • Роутер Upvel UR-344AN4G.

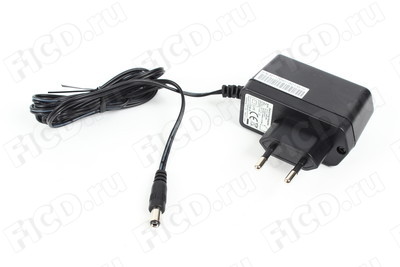

  • Адаптер питания.
  • Сплиттер, подключаемый к телефонной розетке.

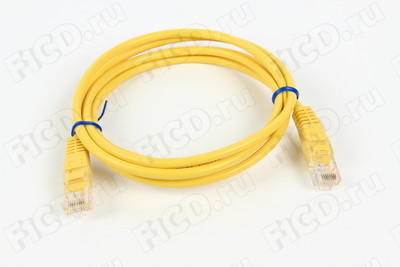

  • Патчкорд.

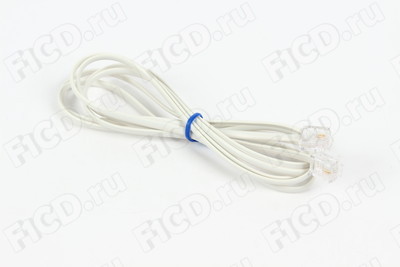

  • Телефонный кабель.
  • Диск с ПО.
  • Документация на русском языке.
Комплект поставки Upvel UR-344AN4G

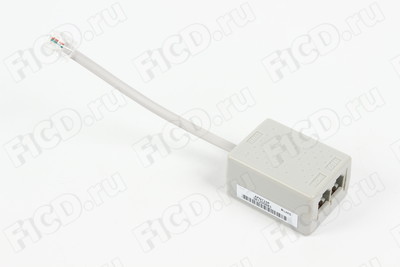

Стартовый комплект полностью перекрывает все потребности для начала работы. Радует наличие сплиттера с небольшим кабелем – это позволяет подключить роутер без задержек сразу к телефонной розетке.

Сплиттер Upvel UR-344AN4G

Руководство полностью на русском языке с цветными иллюстрациями.

Руководство пользователя Upvel UR-344AN4G

Дизайн и характеристики Upvel UR-344AN4G #

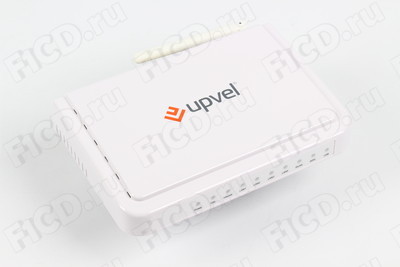

Роутер выполнен в белом глянцевом корпусе и довольно лёгкий – всего 215 г по нашим измерениям.

Вес Upvel UR-344AN4G

На верхней части устройства имеется только логотип производителя.

Верхня панель Upvel UR-344AN4G

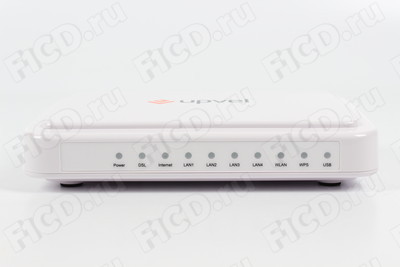

На передней панели присутствует набор индикаторов – питание, ADSL, Интернет, LAN 1-4, WLAN, WPS и USB.

Передняя грань Upvel UR-344AN4G

На боковых гранях – только вентиляционные отверстия.

Правая грань Upvel UR-344AN4G
Левая грань Upvel UR-344AN4G

А вот задняя панель прямо наполнена разъёмами и кнопками. Если по порядку, то мы видим несъёмную антенну, разъём питания, переключатель питания роутера, кнопки Wi-Fi Protected Setup и Wi-Fi (для подключения WPS и включения/выключения Wi-Fi соответственно), порт USB, четыре порта полнодуплексных LAN 100 Мбит/с – причём LAN 1 может использоваться как WAN – и порт ADSL.

Задняя панель Upvel UR-344AN4G

На дне аппарата имеются четыре мягких резиновых ножки, наклейка с технической информацией и два крепления на стену.

Дно Upvel UR-344AN4G

Прежде чем приступить к тестированию, приведём технические характеристики устройства.

Название UPVEL UR-344AN4G
Транзитные сеансы VPN PPTP, IPSec, L2TP (до 100 сеансов)
Кнопки
  • Переключатель питания ON/OFF
  • Кнопка WPS
  • Кнопка включения Wi-Fi
  • Восстановление заводских параметров по умолчанию
Безопасность
  • Фильтр URL, ACL, локальные пароли
  • Брандмауэр с трансляцией сетевых адресов (NAT) и инспекцией пакетов (SPI), защита от DoS-атак, оповещение по эл. почте и ведение журнала
  • 64/128-разрядное шифрование WEP (Hex или Passphrase), WPA-PSK (TKIP/AES), WPA2-PSK (TKIP/AES)
Управление
  • Утилита настройки на провайдеров
  • Управление, основанное на технологии Web (HTTP)
  • TR-069, SNMP, Telnet, CLI (интерфейс командной строки), удаленное управление
Индикаторы Power, 4xLAN, Link, Internet, WLAN
Питание Внешний силовой адаптер, 12 В пост. тока, 1 А
Габариты 115x175x30 мм
Вес 280 г
Возможности подключения

LAN:

  • 4 порта RJ-45 10/100 Мбит/с с автосогласованием и функциями Auto-MDIX
  • IEEE 802.3 10Base-T; IEEE 802.3u 100Base-TX; IEEE 802.11n, IEEE 802.11g, IEEE 802.11b
  • NAT/NAPT, PPPoE & PPPoA, HTTP, DHCP (клиент/сервер), TСP/IP & UDP, PAP & CHAP, RIP1, RIP2, DDNS, UPnP, SNMP

WAN-порт (ADSL):

  • Поддерживает Annex A, I, J, L, M
  • Соответствует G.dmt (G.992.1), Annex A
  • Соответствует G.lite (G.992.2) и T1.413, Annex A
  • ITU G.992.3, Annex A ADSL2, ITU G.992.5 Annex A ADSL2+
  • Разъем RJ-11
  • Поддержка 8 PVC
  • Диапазоны VPI (0-255), VCI (32-65535)
  • TM Cell через AAL5
  • Поддержка UBR/CBR/VBR
  • Инкапсуляция (RFC2684 (RFC 1483 / 2684), multi-protocol over ATM, RFC2684 (RFC 1483 / 2684), режим Bridge, RFC2225 (RFC 1577), IPoA, RFC2364, PPPoA (поддержка CHAP и PAP), RFC2516, PPPoE)
  • Поддержка автоматического определения VPI/VСI и метода мультиплексирования (VC-based, LLC-based)
  • Максимальная скорость связи: от провайдера до 24 Мбит/с, к провайдеру до 1 Мбит/с (до 3.5 Мбит/с при поддержке провайдером Annex M)

Беспроводная связь:

  • 2 наружные несъемные антенны, 2dBi
  • IEEE 802.11b, IEEE 802.11g, IEEE 802.11n
  • Доступен 1~13 канал на частотах 2,4 ~ 2,497 ГГц
  • Модуляция: 802.11b (DSSS – PBCC, CCK, DQPSK, DBPSK), 802.11g (OFD), 802.11n (OFDM 64-QAM)

Тестирование Upvel UR-344AN4G #

Свечение светодиодов панели индикаторов не сильно яркое – панель делает свечение более мягким с помощью матового фильтра.

Индикаторы Upvel UR-344AN4G

Что касается используемого в роутере железа, то мы имеем на руках ревизию 1.0R, судя по наклейке на корпусе.

Наклейка с данными о ревизии Upvel UR-344AN4G

Поискав на сервере производителя, мы не нашли обновлений для прошивки, поэтому продолжили тестирование как есть – "из коробки". Для этого мы подключили роутер к провайдеру с асинхронным каналом 50 Мбит/с, а к беспроводной сети с шифрованием WPA2 PSK подсоединили ноутбук Dell Inspiron 7720 (в нем используется двухпоточная (2х2) карта Intel Centrino 2230, поддерживающая Wi-Fi 802.11n 300 Мбит/c). Правда, прежде мы провели начальную настройку – для этого роутер нужно подключить к ПК через порты LAN 2-4, иначе устройство просто не увидится программой настройки Upvel Wizard.

Мастер настройки Upvel UR-344AN4G

Впрочем, можно обойтись и без неё – достаточно проследовать по адресу 192.168.10.1 и ввести в качестве логина и пароля "admin" (без кавычек). Сразу после этого вы получите доступ к веб-интерфейсу.

Веб-интерфейс Upvel UR-344AN4G

По умолчанию он на английском, но по нажатию волшебной кнопочки "Russian" интерфейс перезапустится и станет на русском языке.

Веб-интерфейс Upvel UR-344AN4G на русском

Основных разделов семь, однако прямую пользу несут только пять из них:

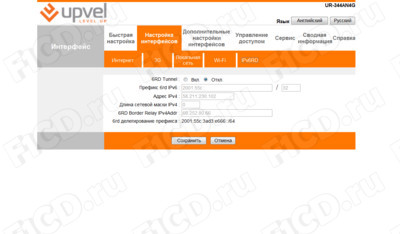

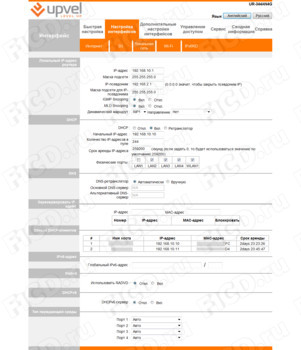

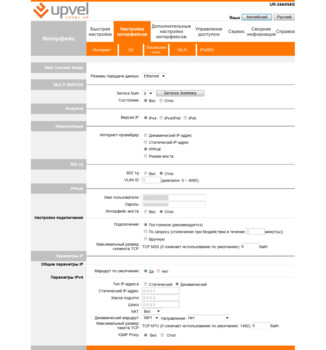

  • Настройка интерфейсов.
Настройка интерфейсов на Upvel UR-344AN4G

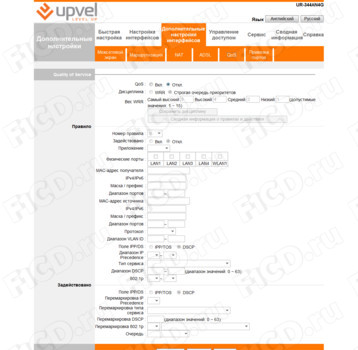

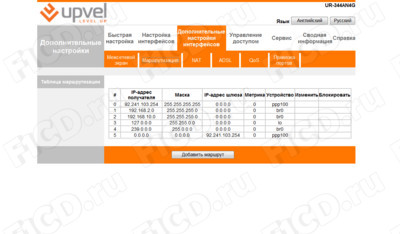

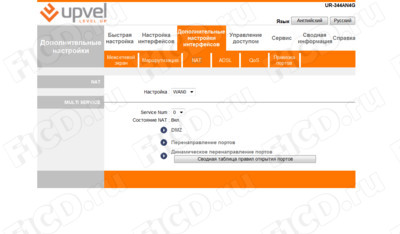

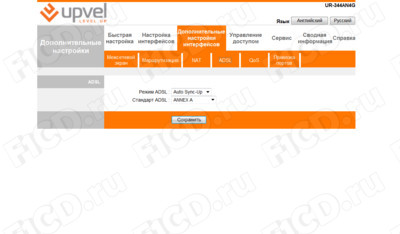

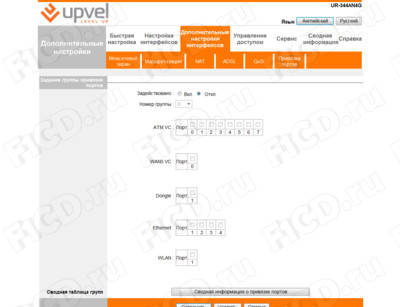

  • Дополнительные настройки интерфейсов.
Дополнительные настройки на Upvel UR-344AN4G

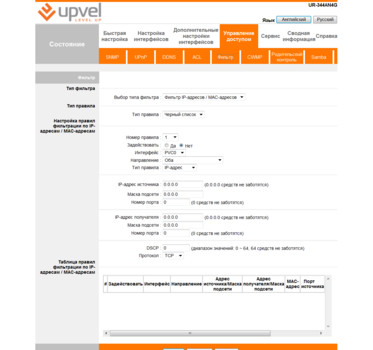

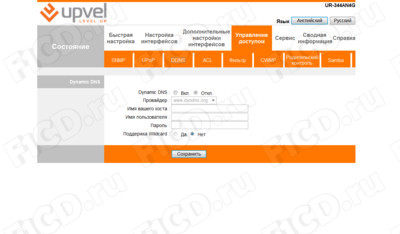

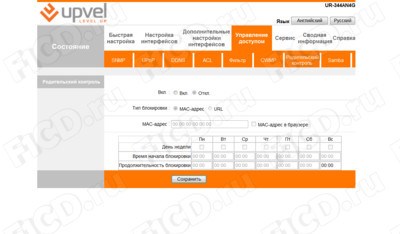

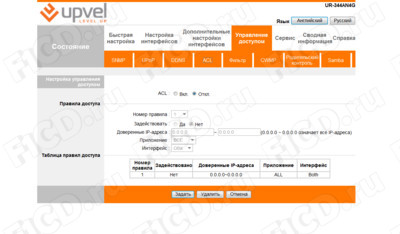

  • Управление доступом.
Управление доступом на Upvel UR-344AN4G

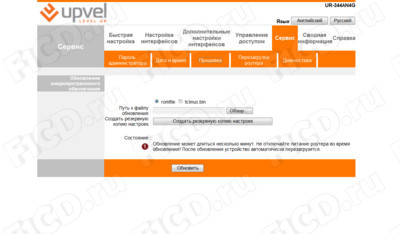

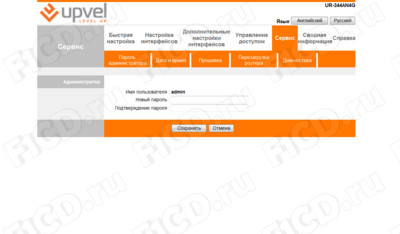

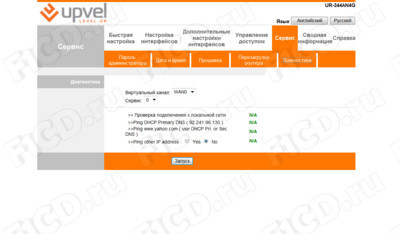

  • Сервис.
Сервис на Upvel UR-344AN4G

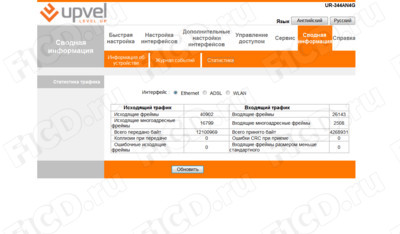

  • Сводная информация.
Сводная информация о Upvel UR-344AN4G

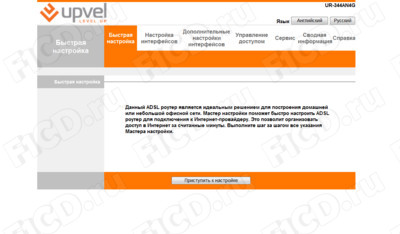

За бортом у нас остаются "Быстрая настройка" (похожий на прилагаемый к устройству мастер первоначальной настройки, потребуется лишь в первый раз) и "Справка" (теперь русифицированная и опять-таки для людей, интересующихся полным функционалом).

Справка по Upvel UR-344AN4G

Впрочем, останавливаться на всех пунктах меню не стоит – мы довольно подробно описывали функционал веб-интерфейса роутеров Upvel в обзорах Upvel UR-324AWN и Upvel UR-325BN, на данном устройстве он отличается лишь русификацией, кстати, весьма неплохой. Обратимся лучше к производительности и начнем с беспроводной сети. С ноутбуком Dell Inspiron 7720 соединение было установлено на скорости 72 Мбит/с – уже неплохо для однополосного передатчика (напомним, что мы используем шифрование WPA2 PSK).

Статистика подключения Upvel UR-344AN4G

Передача файлов средствами ОС на ПК с адаптером Wi-Fi 802.11n 300 Мбит/с D-Link DWA-140 шла на скорости 4,93 Мбайт/с или 40 Мбит/с. Затем мы проверили передачу файлов с ПК на ноутбук – она составила 6,50 Мбайт/с или 52 Мбит/с.

Мы также попробовали подключить модем МегаФон Е173 – он вполне успешно определился, а скорость работы соответствовала обычной у операторов региона. Правда, одно замечание: не забывайте, что модем – приёмо-передающее устройство, поэтому не стоит пытаться поймать сеть, засунув модем к роутеру в какой-нибудь металлический шкаф. Стоит воспользоваться хоты бы небольшим удлинителем – у нас получилось с USB-удлинителем длиной до 1,5 м. По заявлению производителя – в новой прошивке, которая была опубликована после завершения нашего тестирования, формальная скорость соединения любых n-клиентов с данным роутером в любых условиях равна 150 Мбит/с.

Затем мы проверили соединение с Интернетом по проводному соединению – для нашего провайдера по среднему результату получилось 56,59 Мбит/с на прием и 75,45 Мбит/с на отдачу данных. Производитель же гарантирует поддержку интернет-канала скоростью до 94 Мбит/с для WAN-порта.

Статистика подключения Upvel UR-344AN4G

Учитывая наличие Samba-сервера для накопителей, также были проведены тесты скорости копирования на flash-брелок (два внешних жестких диска Seagate не определились, видимо, поддерживается только файловая система FAT32, но, по заявлению производителя – в новой прошивке, которая была опубликована после завершения нашего тестирования, реализована поддержка NTFS) по проводному соединению – по среднему результату получилось 2,4 Мбайт/с (или 19 Мбит/с) на запись и 4,35 Мбайт/с (35 Мбит/с) на чтение данных.

Настройка Samba-сервера Upvel UR-344AN4G
Копирование на Upvel UR-344AN4G
Копирование с Upvel UR-344AN4G

Грелся роутер во время работы крайне мало – фактически, при максимальной нагрузке он был едва теплый – примерно 38 градусов в самой горячей точке, за что стоит благодарить множественные вентиляционные отверстия. Энергопотребление устройства составило до 4 Вт.

Upvel UR-344AN4G: выводы #

Устройство получилось у Upvel крайне универсальное – тут тебе и WAN-порт, и ADSL, и 3G. Единственное, что портит впечатление – это проводные порты скоростью всего 100 Мбит/с: если для комбинированного порта LAN1/WAN это еще обосновано, то для остальных портов скорость 1000 Мбит/с крайне желательна – очень добавляет универсальности. Пока порт USB не поддерживает подключение принтеров (производитель обещает ввести этот функционал в следующей прошивке) и нет модулей загрузки наподобие Transmission.

Однако то, что есть – работает отлично, а русская локализация выполнена на достойном уровне. Скоростные показатели роутера Upvel UR-344AN4G также не хромают – для 100-мегабитного роутера справляется он неплохо.

Плюсы Upvel UR-344AN4G: #

  • Поддержка нескольких типов подключения – 3G/LTE, ADSL и WAN.
  • Неплохие скоростные показатели.
  • Отличная локализация интерфейса и руководства.

Минусы Upvel UR-344AN4G: #

  • Нет модулей загрузки файлов.

Фотогалерея Upvel UR-344AN4G #

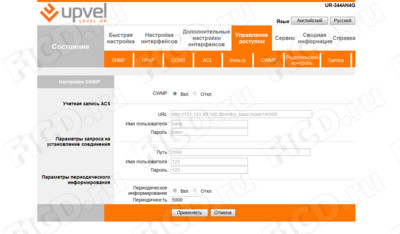

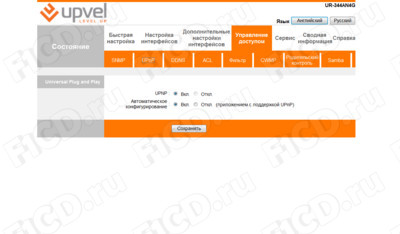

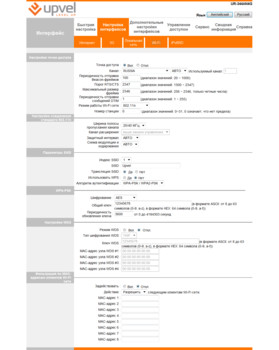

Галерея интерфейса Upvel UR-344AN4G #
