Обзор Thecus N3200PRO: терабайты информации и развлечений

01 ноября 2010, Попов Дмитрий 0
Сетевое хранилище Thecus N3200PRO весьма просто привести в рабочее состояние. Вставили жесткие диски, подключили питание и сетевой кабель – мы готовы хранить данные и отдавать их пользователям. А как у нас это получается, и что мы умеем еще?

Видеообзор Thecus N3200PRO #

Конструкция Thecus N3200PRO #

Металлический Thecus N3200PRO корпус вызывает доверие.

Сетевое хранилище Thecus N3200PRO

Верхняя и нижняя поверхность корпуса покрыты закругленными выступами, увеличивающими площадь теплообмена. Не удивительно: корпус ждет установки трех 3,5" жестких дисков SATA (в поставку HDD не включены), а диски, как мы привыкли, нагреваются прилично.

NAS Thecus N3200PRO рассчитан на установку трех 3,5" жестких дисков SATA

Чтобы удалить тепло из корпуса, на задней стенке установлен вентилятор большого диаметра с автоматическим управлением скоростью вращения.

Вентилятор на задней поверхности сетевого хранилища Thecus N3200PRO

Корпус сетевого хранилища Thecus N3200PRO, можно сказать, представляет собой туннель, с одной стороны которого установлен вентилятор, а с другой – вентиляционная решетка. Воздушный поток постоянно перемещается в пространстве корпуса, охлаждая всю электронную начинку и жесткие диски.

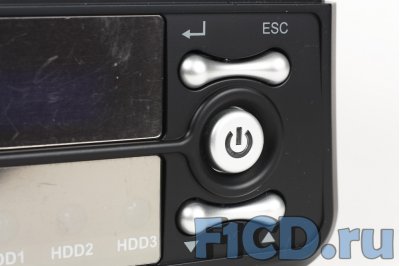

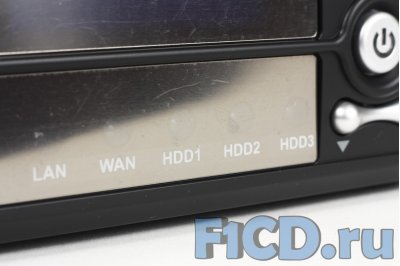

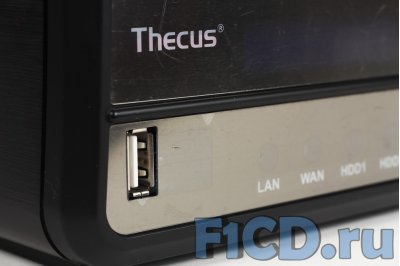

На передней панели Thecus N3200PRO находится порт USB, индикаторы работы сетевых интерфейсов и жестких дисков, информационный дисплей, блок кнопок управления и кнопка включения питания.

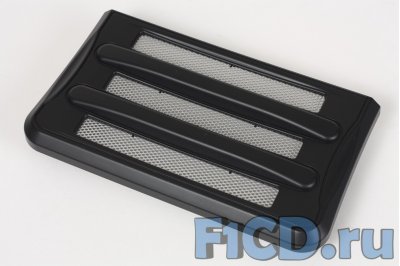

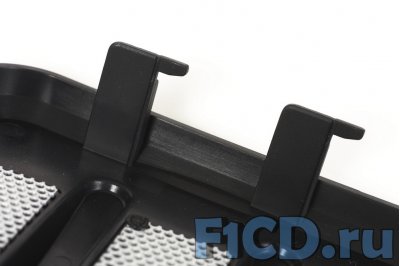

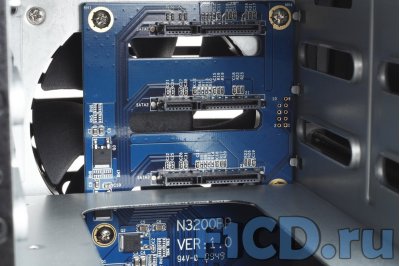

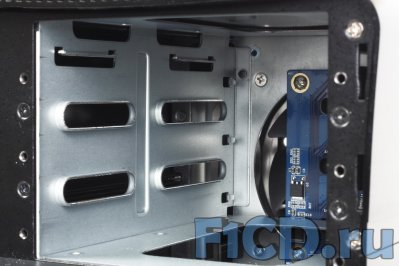

За вентиляционной панелью расположены места для установки жестких дисков.

Корпус NAS Thecus N3200PRO

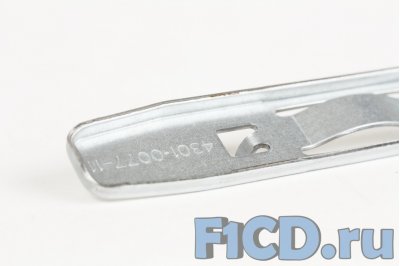

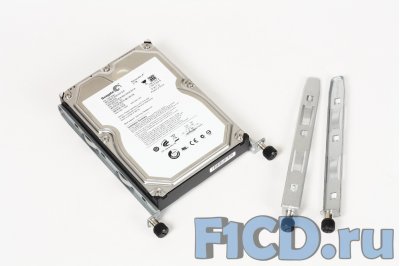

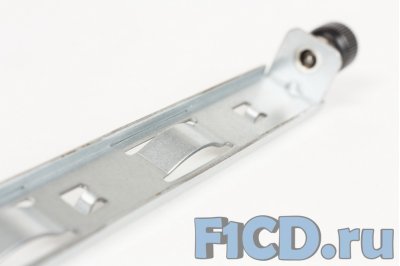

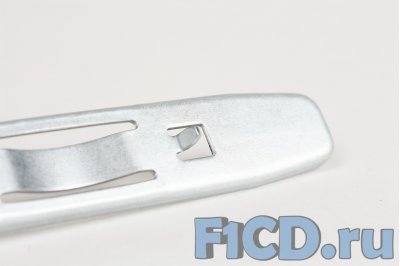

Салазки для HDD не требуют крепления к дискам винтами, они фиксируются на жестком диске за счет выступов, а затем вдвигаются в корпус.

Салазки сетевого хранилища Thecus N3200PRO крепятся к жесткому диску за счет выступов

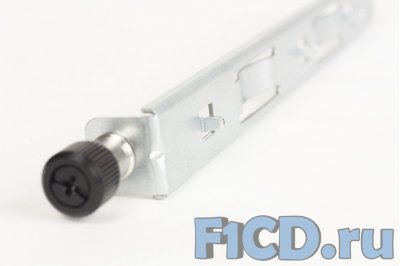

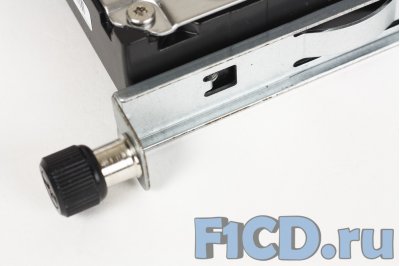

Подпружиненные винты-фиксаторы салазок с крупными головками позволяют без применения инструментов зафиксировать жесткий диск на положенном ему месте.

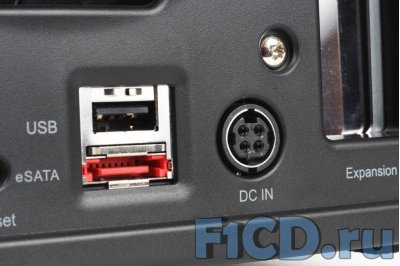

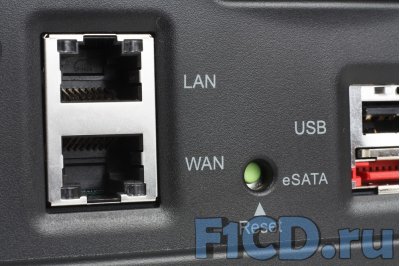

На задней панели NAS Thecus N3200PRO оказались, помимо вентилятора, два сетевых порта RJ-45 Gigabit Ethernet LAN и WAN, кнопка Reset, разъемы USB и eSATA, разъем для подключения блока питания. Достаточно загадочно выглядит закрытый заглушкой Expansion Slot.

Задняя панель NAS Thecus N3200PRO

"Сердцем" сетевого хранилища служит процессор AMD Geode LX800 500 МГц. Системная память – 256 Мб DDR, энергонезависимая память – 128 Мб. Корпус Thecus покоится на четырех плоских резиновых ножках, расположенных на его нижней поверхности.

Прорезиненные ножки обеспечивают хорошее сцепление корпуса сетевого хранилища Thecus N3200PRO с поверхностью

Особенности работы сетевого хранилища Thecus N3200PRO #

Многие производители настаивают на простоте ввода в эксплуатацию своих устройств. В случае с сетевым хранилищем Thecus N3200PRO это утверждение верно. После короткой процедуры подготовки к работе мы нажали кнопку Power и процесс пошел. Интересно было наблюдать (и слушать) как хранилище "общается" с жесткими дисками. Эта процедура имеет определенную последовательность и состоит из опроса интерфейсов дисков, раскрутки шпинделей, о чем свидетельствуют поочередно загорающиеся янтарные индикаторы на передней панели.

В дополнение к LED-индикаторам работает и дисплей с голубой подсветкой, на нем в текстовой форме отображается информация о состоянии хранилища. Всего дисплей отображает следующие строки (последовательно):

  • Host Name.
  • IP-адрес WAN.
  • IP-адрес LAN.
  • Статус RAID.
  • Скорость вращения вентилятора.
  • Температура внутри корпуса.
  • Дата и время системы.
  • Время в работе (последняя сессия).

Дисплей используется и при отображении запроса подтверждения при операциях выключения системы и USB Copy. И в первом, и во втором случае необходимо дополнительно нажать клавишу Enter, подтверждая свои намерения. Клавиша Esc отменит операцию. Она же, при удерживании, отключает/включает яркую подсветку информационного дисплея. Кроме индикаторов и дисплея на корпусе хранилища, информацию о работе системы можно получать через электронную почту: Thecus N3200PRO отправит уведомление на указанный нами e-mail.

Веб-интерфейс сетевого хранилища Thecus N3200PRO #

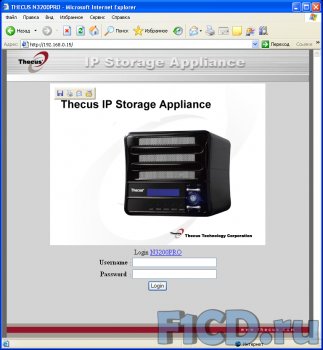

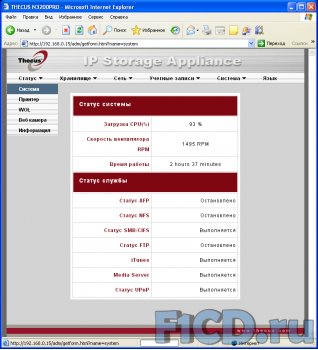

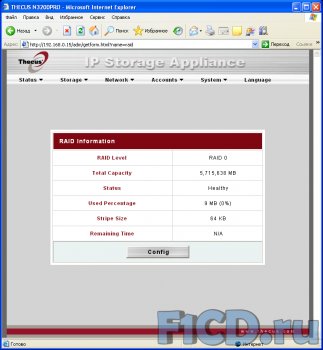

Управление развитыми функциями сетевого хранилища Thecus N3200PRO осуществляется через веб-интерфейс. Первый раз, войдя в него, мы увидели настоятельное напоминание о необходимости создать RAID, красным шрифтом: "Please create RAID first". Чем мы и занялись.

При первом использовании, сетевое хранилище Thecus N3200PRO напоминает о необходимости создать RAID

Неплохо сразу же после входа посетить и пункт меню веб-интерфейса Language, там найдется русский язык для веб-интерфейса.

Тестирование Thecus N3200PRO #

Thecus N3200PRO поддерживает RAID уровня 0, 1, 5 и JBOD. Мы попробовали все. В качестве носителей мы использовали три 3,5" жестких диска SATA емкостью по 2 Тб каждый.

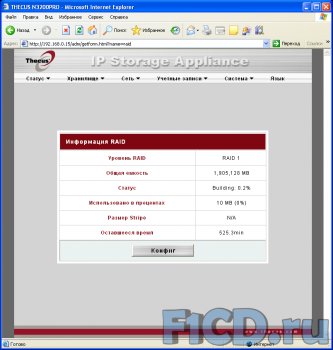

Самое быстрое дело – создавать JBOD и RAID 0. Эти массивы создаются Thecus N3200PRO практически моментально. Совсем другое дело – массивы RAID 1 и RAID 5. Чемпионом по затраченному времени на объединение наших жестких дисков стал RAID 5 – на эту операцию потребовалось 14 часов 13 минут. Создание RAID 1 происходило чуть быстрее – около 8 часов. Протестировав созданные массивы на производительность, мы получили результаты, превышавшие в отдельных случаях среднюю производительность нашей гигабитной сети при работе между рабочими станциями напрямую.

Для теста производительности хранилища Thecus N3200PRO мы использовали Intel NAS Performance Toolkit. Максимальные показатели в тесте HD Video Playback у RAID 0 – 39 Мб/с. RAID 5 обогнал в этом тесте JBOD, продемонстрировав скорость 37,2 Мб/с против 37 Мб/с. Копирование файлов также показало скоростное преимущество RAID 0 – 29,2 Мб/с при копировании на NAS и 38,6 Мб/с при чтении с NAS. RAID 5 уступил RAID 0 лишь один мегабайт в секунду при чтении с NAS, но потеря в скорости при записи значительно больше – RAID 5 набрал 20,9 Мб/с.

Итак, мы можем выбирать: высокая надежность при умеренной производительности (и меньшем объеме хранения) или максимальная производительность и максимальный риск. Собственно говоря, все правильно, так и должно быть. Создавая хранилище для видеомонтажа, хранилище, на котором данные будут находиться относительно короткое время и все исходные файлы всегда могут быть восстановлены с оригиналов, а проекты обязательно резервируются в процессе работы, мы предпочтем скорость, например RAID 0. В этом случае три диска по 2 Тб дадут нам примерно 5,71 Тб реального дискового пространства.

Организуя NAS, главной задачей которого будет именно долгое хранение нашей коллекции фотографий, видео и других данных, стоит поставить на первое место надежность, гарантируя себе сохранность данных даже в случае выхода из строя одного из дисков. Вот только какой ценой? RAID 1 повышает надежность хранения, создавая копии файлов параллельно на всех входящих в массив дисках. Но в результате из трех дисков по 2 Тб мы получим массив объемом всего 1,9 Тб. RAID 5, оберегая наши данные, даст нам на трех дисках по 2 Тб объем массива 3,81 Тб.

Любой из вышеупомянутых вариантов доступен нам с сетевым хранилищем Thecus N3200PRO. Диски могут заменяться в горячем режиме. К слову, температура внутри корпуса сетевого хранилища Thecus N3200PRO за все время испытаний не превысила 41 градуса Цельсия.

Сетеое хранилище Thecus N3200PRO с жесткими дисками

Дополнительные возможности Thecus N3200PRO #

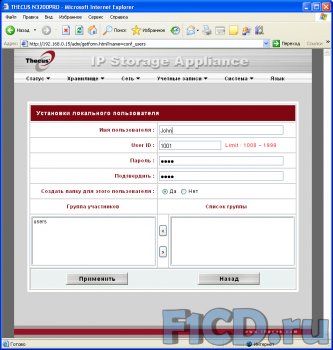

Пользуясь сервисами Thecus N3200PRO мы входили в веб-интерфейс как администратор системы. Но есть и клиентский вариант интерфейса. Клиенты не имеют доступа к настройкам и жизненно важным параметрам, они могут работать только со своими папками и общедоступными контентными разделами хранилища. Клиенты создаются администратором и могут организовываться в группы. Права доступа к создаваемым папкам также управляются.

Сетевое хранилище Thecus N3200PRO не только хранит данные, оно может выступить и в качестве принт-сервера и сервера веб-камеры. Захваченные с веб-камеры изображения будут доступны в Интернет.

У Thecus N3200PRO два сетевых интерфейса, оно существует в сети одновременно под двумя разными IP-адресами. Помимо проводных сетевых соединений, Thecus N3200PRO поддерживает и беспроводные, при работе совместно с USB Wi-Fi адаптерами. В этом случае Thecus N3200PRO выступает в роли точки доступа и в программном обеспечении имеются соответствующие разделы для настройки беспроводных соединений.

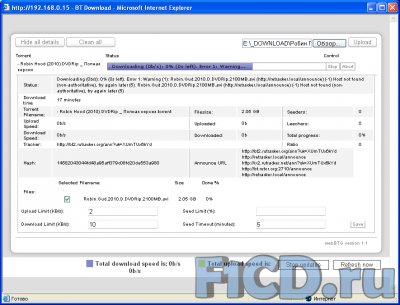

Есть у Thecus N3200PRO и торрент-клиент, iTunes, FTP, управление питанием по расписанию и встроенный медиасервер DLNA. Медиасервер прекрасно работает с медиаплеером, предлагая хранящийся на Thecus N3200PRO фото, аудио и видео контент в удобной каталогизированной форме.

Медиасервер сетевого хранилища Thecus N3200PRO

В качестве бэкап-сервера Thecus N3200PRO примет в автоматическом режиме критическую информацию, обеспечивая круглосуточную доступность для восстановления.

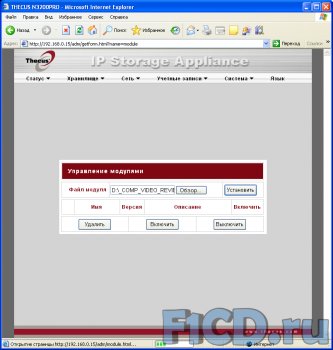

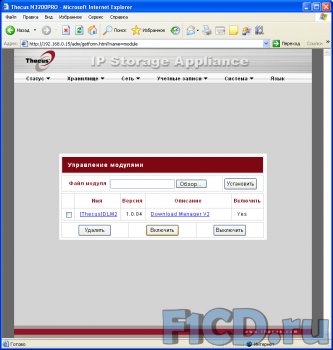

Расширение встроенной функциональности хранилища возможно за счет подключения дополнительных программных модулей. На CD, входящем в комплект поставки, есть модули торрент-клиента Download Manager V2, сервера веб-камеры IP Cam, MySQL и Web Server. Имеет смысл посетить веб-сайт производителя, там тоже имеются модули расширения и новые версии прошивок для Thecus N3200PRO.

Система сетевого хранилища Thecus N3200PRO #

Ядро – Linux. Сетевой проводной интерфейс – гигабитный, беспроводной – IEEE 802.11b/g (с опциональным USB-адаптером). Сетевые клиенты: Microsoft Windows NT/2000/XP/2003/Vista, Unix/Linux/BSD, MAC OS X/9. Конфигурация в сети – статический IP, динамический IP, DDNS. Встроенный сервер DHCP назначает адреса на портах LAN/WLAN. Наблюдение за дисками – S.M.A.R.T. Файловая система – XFS. Сетевое хранилище с успехом работало с жесткими дисками SATA емкостью 2 Тб каждый.

Thecus N3200PRO работает как клиент домена Active Directory, позволяя использовать механизм аутентификации групп и пользователей домена.

Упаковка и комплект поставки сетевого хранилища Thecus N3200PRO #

Сетевое хранилище Thecus N3200PRO упаковано в картонную коробку с удобной ручкой для ее переноски.

Упаковка сетевого хранилища Thecus N3200PRO

В комплект поставки входит:

  • Сетевое хранилище Thecus N3200PRO.
  • Кабель Ethernet.
  • Адаптер питания.
  • Кабель 220в для адаптера питания.
  • Инструкция по установке.
  • Гарантийный талон.
  • CD с программным обеспечением.
Комплект поставки сетевого хранилища Thecus N3200PRO

Подробнее о комплекте поставки и дизайне NAS Thecus N3200PRO смотрите в нашем видео:

Thecus N3200PRO – есть идея! #

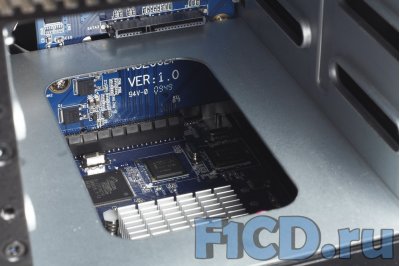

Вернемся на мгновение к самому началу обзора. Мы вскользь упомянули загадочный Expansion Slot. Если заглянуть внутрь корпуса Thecus N3200PRO, то мы увидим там свободный слот PCI. Для любителей апгрейдов есть идея: попробовать установить в этот слот видеокарту. Потом подключить к одному из USB-портов клавиатуру, а к другому – диск с дистрибутивом, Ubuntu (например). Есть шанс получить в свое распоряжение компьютер с производительностью нетбука.

Thecus N3200PRO | Вывод #

Сетевое хранилище Thecus N3200PRO просто конфигурируется как с помощью входящего в комплект ПО Wizard-а, так и напрямую, через веб-интерфейс. Настройки Thecus N3200PRO понятны и логичны и на английском, и, тем более, на русском языке. Измеренная производительность сетевого хранилища несколько превосходит среднюю пропускную способность тестовой гигабитной сети рабочих станций. Сегмент Fast Ethernet при работе с хранилищем также демонстрирует "бодрое" состояние духа. Thecus N3200PRO явно не станет узким местом в сети небольшого офиса, тем более – цифрового дома. Негромкий, мягкий шум вентилятора не раздражает.

Цена устройства на момент тестирования – от 11500 рублей.

Плюсы Thecus N3200PRO: #

  • Работа с проводными и беспроводными сетями.
  • Разнообразные сервисные функции.
  • Восстановление RAID, горячая замена дисков.
  • Расширение функций за счет программных модулей.
  • Расширение объема за счет порта eSATA и USB.
  • Два независимо конфигурируемых интерфейса Gigabit Ethernet WAN и LAN.

Минусы Thecus N3200PRO: #

  • Управление правами доступа к папкам могло бы быть более гибким.
  • Отсутствие информации об использовании Expansion Slot.
