Обзор QNAP TS-419P+: raid-симфония без антракта

01 июля 2011, Патенко Андрей 4
Тайваньская компания QNAP предоставила нам на тестирование очень интересный продукт – дисковый сетевой накопитель QNAP TS-419P+, который сейчас является флагманом домашнего сегмента этой компании. Объединить цифровые устройства в одну сеть и создать общее хранилище данных с такими устройствами может каждый – серьезные серверные технологии теперь стали более чем доступны. А все основные возможности QNAP TS-419P+ мы рассмотрим в нашем обзоре.

Видеообзор QNAP TS-419P+ #

NAS – для дома и не только #

Умный дом – это уже не такое и далекое будущее, судите сами: компьютеры в каждой комнате, мобильные устройства, даже выключатели с пультами управления — обыденность. Но пока стоимость "умного домашнего комплекта" недостижима для простых пользователей, а вот объединить цифровые устройства в одну сеть и создать общее хранилище данных может каждый — серьезные серверные технологии стали более чем доступны. С такими устройствами как QNAP TS-419P+ это станет увлекательным, не сложным и очень интересным занятием.

Сейчас у каждого производителя сетевых дисковых накопителей продукция делится на две категории — для дома и малых офисов, и непосредственно для бизнеса. Порой грань между ними даже неочевидна: домашний NAS вполне может справиться с документооборотом серьезной организации, а продвинутые пользователи с удовольствием используют профессиональные решения у себя дома, если позволяют средства. Тайваньская компания QNAP, прямой конкурент тайваньской же Synology, представила на тестирование очень интересный продукт — дисковый сетевой накопитель QNAP TS-419P+, который является флагманом домашнего сегмента этой компании.

Хоть и говорят, что серверным устройствам дизайн не важен, но у QNAP TS-419P+ он есть, и это очень хорошо! Модель относится к классу "одомашненных NAS" и пользователям важно не только что он делает, но и как он при этом выглядит на фоне последнего ремонта в квартире. Стальная коробочка QNAP TS-419P+ с черной пластиковой лицевой панелью, интересными по форме зажимами салазок, ярким синим дисплеем и логотипом QNAP в верхнем левом углу – как минимум, заинтересует гостей. У знатоков же вызовет одобрение: не каждый день в квартире видишь профессиональный сервер, а не собранный на коленке невзрачный пластиковый ящик из старенького P3 без соответствующей поддержки и фирменного ПО.

Внешний вид NAS QNAP TS-419P+ #

Поставляется QNAP TS-419P+ как серьезный гаджет – в скромной картонной коробке. Лишь только на небольшой наклейке есть наименование устройства и краткие характеристики.

Наклейка на коробке QNAP TS-419P+

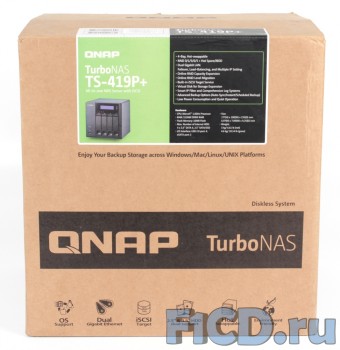

На одной из сторон картонной упаковки красуется надпись TurboNAS .

Упаковка QNAP TS-419P+

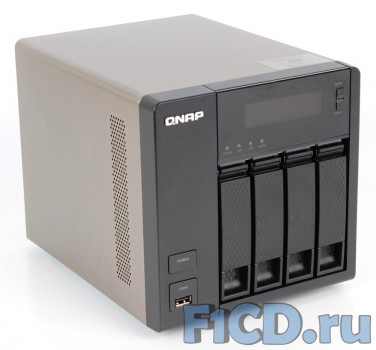

В целом QNAP TS-419P+ производит приятное впечатление — законченный, лаконичный дизайн, который впишется в любой интерьер, отсутствие "загрязняющихся поверхностей", глянец только на дисплее — как и положено.

QNAP TS-419P+

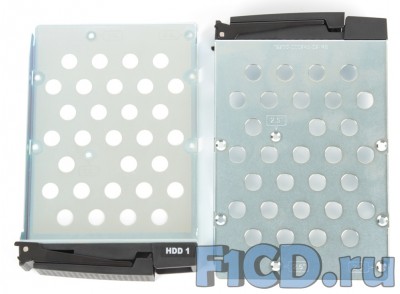

Особого внимания заслуживают крепления салазок — они выполнены в виде ручек-зажимов.

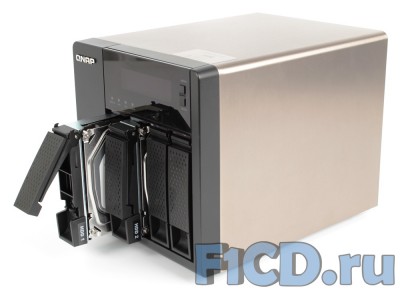

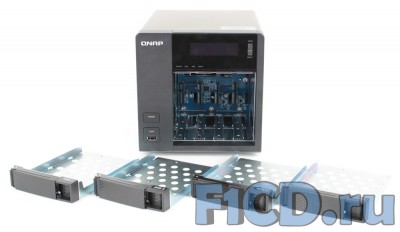

QNAP TS-419P+ с выдвинутыми салазками

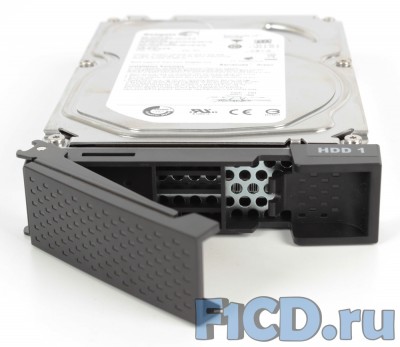

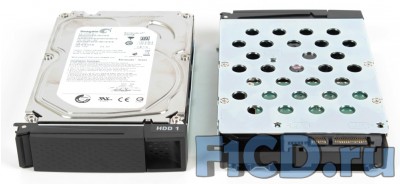

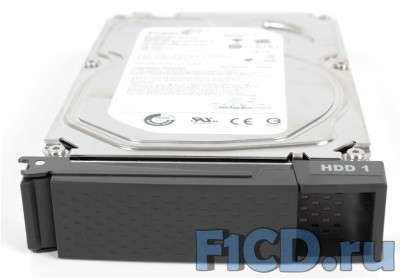

QNAP TS-419P+ с извлеченным накопителем

На правой боковой стороне — пусто, а слева — решетка вентиляции для приточного воздуха.

Правая боковина QNAP TS-419P+
Левая боковина QNAP TS-419P+

На верхней грани — лишь наклейка с порядком нумерации дисков — чтобы не перепутать при установке.

Верхняя панель QNAP TS-419P+

На нижней поверхности — крупные ножки-резинки, они отлично удерживают сервер на столе.

Дно QNAP TS-419P+

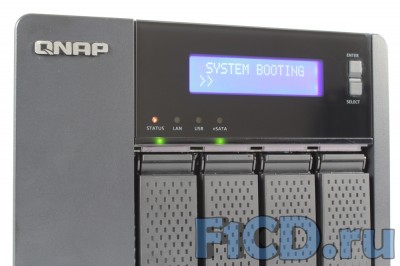

У модели QNAP TS-419P+ очень интересный набор портов и разъемов, а также индикаторов и кнопок управления. На лицевой панели, справа от ЖК-дисплея с синей подсветкой — кнопка ввода, совмещенная с кнопкой выбора — некоторые функции можно настроить на самом сервере. Индикаторы статуса LAN, USB, eSATA – расположены над индикаторами статуса дисков.

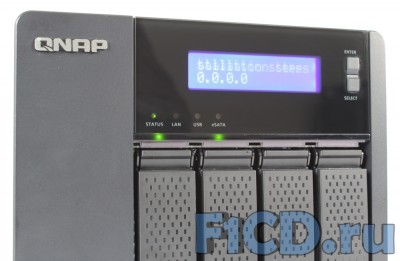

Индикаторы на QNAP TS-419P+

Кнопка питания — в левой нижней части лицевой поверхности имеет защиту от случайного нажатия — чтобы выключить устройство нужно нажать кнопку и ждать пару секунд, до звукового сигнала. Под кнопкой питания — разъем USB с кнопкой резервного копирования. Ее можно настроить как на копирование с устройства, так и наоборот.

Лицевая панель QNAP TS-419P+

Сзади первым заметен большой круг вентиляционной решетки. Порты и кнопки сверху вниз: кнопка сброса, два разъема интерфейса eSATA, два сетевых порта RJ-45 (Gigabit Ethernet), под ними три порта USB 2.0, затем следует разъем для присоединения шнура питания и разъем для защитного замка Kensington-Lock.

Задняя стенка QNAP TS-419P+

Комплект поставки QNAP TS-419P+ #

Комплект поставки у QNAP TS-419P+ соответствует классу устройства:

  • Сам QNAP TS-419P+.
  • Шнур питания.

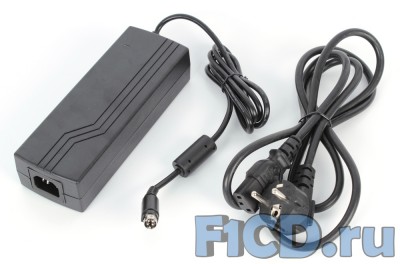

  • Адаптер питания.
  • Руководство по установке.
  • Винты для крепления жестких дисков 3,5" – 16 шт.

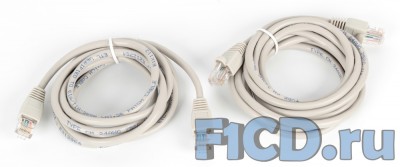

  • Ethernet-кабель – 2 шт.
  • Винты для крепления жестких дисков 2,5" – 12 шт.

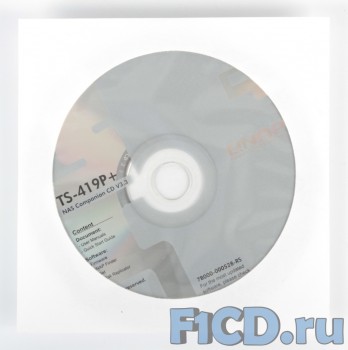

  • CD-диск с ПО.

Целиком комплект поставки выглядит так.

Комплект поставки QNAP TS-419P+

Более подробно о комплектации – в нашем видео.

Характеристики QNAP TS-419P+ #

QNAP TS-419P+ по характеристикам впечатляет: процессор Marvell 6282 с тактовой частотой 1,6 ГГц, который скрывается под обычным алюминиевым радиатором.

Радиатор процессора QNAP TS-419P+

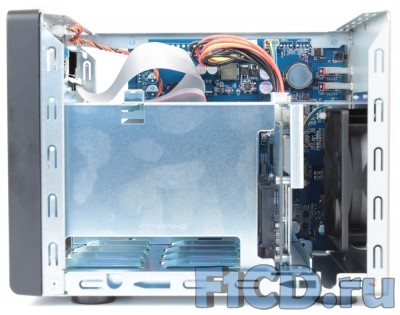

Вся плата, извлеченная из креплений, выглядит так.

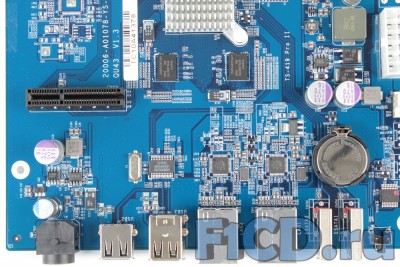

Лицевая сторона платы QNAP TS-419P+

Как Вы видите, разъемы задней стенки припаяны напрямую к плате, без отдельных плат-посредников – можно с уверенностью сказать, что это более надежное решение. Работу портов Gigabit Ethernet обеспечивают контроллеры от той же Marvell.

Контроллеры проводной сети в QNAP TS-419P+

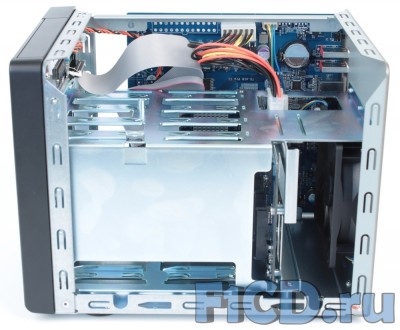

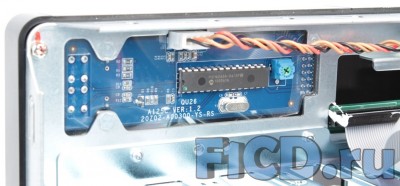

Однако специфика строения устройства заставила разместить разъемы для подключения внутренних накопителей на отдельной плате – именно ее мы видим, когда извлекаем салазки.

Отсек для HDD в QNAP TS-419P+

Взгляд поближе позволяет увидеть миниатюрный чип от Marvell – контроллер 88SE9125, поддерживающий SATA-интерфейс со скоростью до 6 Гбит/с.

Контроллер HDD QNAP TS-419P+

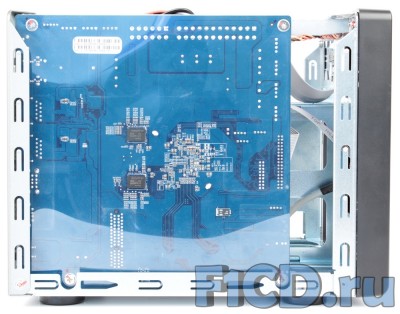

Есть и 512 Мбайт оперативной памяти на чипах производства Hynix. К слову сказать, размещение микросхем памяти двухстороннее – кроме двух чипов на лицевой стороне, мы нашли еще два на обратной стороне платы.

Оборотная сторона системной платы QNAP TS-419P+

Отсюда мы делаем вывод, что размер каждого модуля составляет 128 Мбайт, что и подтверждается маркировкой.

Модули памяти QNAP TS-419P+

Кроме этого, исходя из той же самой маркировки, нам стало известно, что используется память стандарта DDR3-1333 с задержками 9-9-9, ревизия микросхем 1.1. Словом, в сервере все сделано для того, чтобы пользователь и не заметил насколько нагружен сервер задачами и... просто использовал его по своему усмотрению. Для удобства, мы разместили технические характеристики NAS QNAP TS-419P+ в таблице.

Процессор Marvell 6282 1,6 ГГц
Оперативная память 512 Мбайт
Количество HDD SATA II х 4
Устанавливаемые накопители 3.5" или 2.5" HDD, горячая замена. (примечание: стандартная система поставляется без жестких дисков.)
Количество портов USB 2.0 4 порта USB 2.0 (спереди: 1 шт; сзади: 3 шт), поддерживаются USB-принтер, USB-накопители, USB-хаб, USB-ИБП и тому подобное
Количество портов eSATA 2
Сетевые порты 2 порта GigabitLAN
Вентиляторы 1 вентилятор 92х92 мм с низким уровнем шума
Поддерживаемые ОС клиентов Windows 98, Windows 2000, Windows XP, Windows Server 2003, Windows Vista, Mac OS9, Mac OSX, Mac Mini Intel
Зуммер Системные предупреждения
Индикаторы состояния Статус, LAN, USB, eSATA, HDD 1, HDD 2, HDD 3, HDD 4
Кнопки Питание, one-touch-backup (USB), сброс
Энергопотребление В спящем режиме: 13 Вт, в работе: 31 Вт (с 4 установленными дисками объемом 500 Гб)
Размер 177 x 180 x 235 мм
Вес Без адаптера питания и жестких дисков: 3 кг, в коробке: 4.6 кг

Такой мощности хватит и для закачки раздач из torrent-файлов, причем сразу нескольких.

Тестирование QNAP TS-419P+ #

Включить в сеть Ethernet, подключить питание, нажать кнопку Power — основные действия по настройке сервера придется делать в программе QNAP Finder и браузере. В начале — устанавливаем QNAP Finder с диска.

Через QNAP Finder находим устройство и устанавливаем свежую прошивку, скачанную с сайта производителя. Затем — конфигурация: установка времени, пароля администратора и так далее. Не все операции на русском языке, но вооружившись электронной версией руководства в формате .pdf на русском, настройку произведет и начинающий пользователь.

Также здесь необходимо выбрать параметры RAID-массива и сконфигурировать дисковое пространство.

Еще нужно включить необходимые службы.

После установки — попадаем в панель администрирования и сервисов QNAP. Она весьма привлекательна по дизайну — если у Synology упор на похожесть панели на операционные системы — тут просто все логично, красиво и закончено.

Первым делом можно перейти к тонкой настройке и управлению сервером. Включить или отключить необходимые функции, настроить различные виды сервисов и задать пароли. В зависимости от включенных функций на главной панели будут отображаться соответствующие ярлыки. Вход в административную панель защищен паролем, который указывался при настройке сервера.

В самом начале после входа в панель нас встречает обзорная страница, включающая несколько мастеров настройки — добавление пользователя и групп, добавление общих ресурсов, мастер настройки репликации. Чуть ниже — ссылки на форум поддержки, а также онлайн-новости QNAP.

Раздел "Обзор" – это список всех пунктов меню администрирования на одной странице — здесь сразу можно найти интересующий пункт.

Но если и это не помогло — слева внизу есть раздел поиска — небольшое окошко со строкой поиска. Задав, к примеру, фразу "диск" — мы найдем все пункты меню, содержащие в описании это слово.

Настроек у QNAP TS-419P+ много, но хочется упомянуть те, которые отличают этот сервер от конкурентов: во-первых, заявлена уникальная функция — смена вида Raid-массива и изменение дискового пространства томов – без остановки дисковой системы и с сохранением всех данных.

Вторая интересная функция MyCloudNAS — позволяет не использовать публичные серверы переадресации доменных имен для постоянного доступа к серверу, а предлагает свой собственный — вида имя.mycloudnas.com – и еще два варианта имени сервера. Таким образом, можно сделать доступными некоторые службы — например, открыть только веб-сервер или полностью разрешить видимость, включая панель администрирования из вне.

Нельзя не упомянуть и еще об одной функции, которая становится очень популярной в NAS-решениях — это сервис видеонаблюдения. В QNAP TS-419P+ мы можем без проблем подключить четыре IP-камеры, установить параметры их работы, размер архива, есть и другие настройки, которые позволят сделать из сетевого хранилища полупрофессиональную станцию видеонаблюдения для небольшого офиса или предприятия.

Скоростные тесты QNAP TS-419P+ прошел без сучка и задоринки... Приставка Turbo, которая входит в название целой линейки домашних серверов, оправдана. Для тестирования мы использовали диски Seagate ST2000DL003 из серии Barracuda Green. В самом распространенном RAID1 сервер показал скорость записи на диски около 550 Мбайт/с

и чтения – 830 Мбайт/с.

Но наивысшие показатели были определены в RAID0 — скорость записи на диск составляет больше 600 Мбайт/с.

А чтение с дискового массива – более 850 Мбайт/с.

QNAP TS-419P+ | Резюме #

При стоимости QNAP TS-419P+ в районе 22-24 тысяч рублей этот NAS на сегодня один из лучших по параметру цена-качество. TS-419P+ устроит тех пользователей, кто не хочет возиться с настройками сервера, собранного из обычных ПК-комплектующих, а наличие фирменного ПО, мобильных приложений (с возможностью доступа к контенту с телефонов и планшетов), делают его уникальным предложением.

Конечно, сумма немаленькая, но, если Вы можете себе её позволить потратить на сервер, пользоваться которым и приятно и удобно, вряд ли по истечении времени у вас появятся какие-то сожаления.

Плюсы QNAP TS-419P+: #

  • Отличные дизайн и эргономика.
  • Приличные скоростные характеристики.
  • Собственное уникальное ПО и поддержка пользователей.
  • Отличное качество сборки.
  • Наличие множества функций.

Минусы QNAP TS-419P+: #

  • Высокая цена.
