Sapphire Vapor-X: обзор универсального процессорного кулера

04 марта 2013, Однокрылов Владимир 0
Системы охлаждения часто являются одним из определяющих факторов нормального функционирования компьютера, ведь без них наиболее важные компоненты системы просто перегреются. Сегодня мы рассмотрим универсальный процессорный кулер Sapphire Vapor-X, схожий по своей конструкции с кулерами видеокарт одноимённой серии. Данный охладитель подходит ко всем процессорам Intel и AMD с TDP до 200 Вт, включая модели для сокетов LGA 2011 и FM2.

Видеообзор Sapphire Vapor-X #

Комплектация Sapphire Vapor-X #

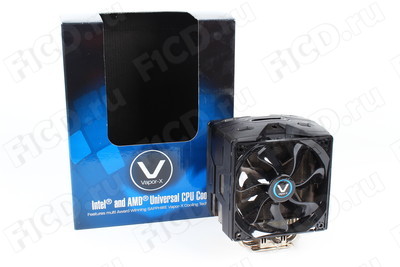

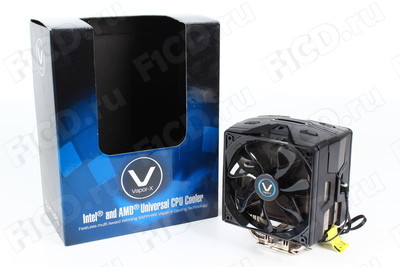

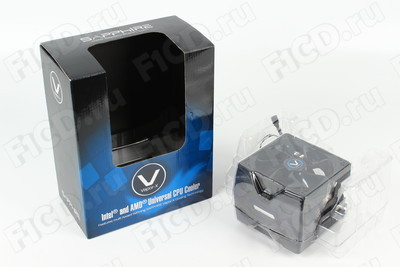

Коробка устройства выполнена в сине-чёрных цветах и имеет вырез, в котором виден сам кулер.

Упаковка Sapphire Vapor-X

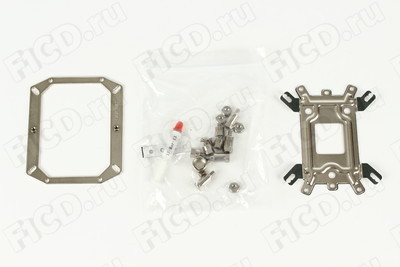

Внутри коробки находятся:

  • Процессорный кулер Sapphire Vapor-X

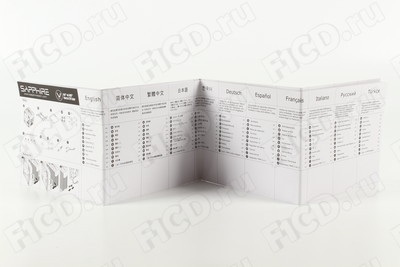

  • Набор мультиязычной документации.
  • Две крепёжные планки.
  • Набор винтов и гаек.
  • Насадка-переходник на отвертку.
  • Термопаста.
Комплектация Sapphire Vapor-X

Планки в комплекте имеют наборы отверстий под все современные сокеты как Intel, так и AMD, поэтому методика установки упрощается, а в деталях проще разобраться.

Дизайн и характеристики Sapphire Vapor-X #

Sapphire Vapor-X, как и многие кулеры в этом классе, является классической башней на тепловых трубках.

Sapphire Vapor-X

Размеры устройства составляют 135x110,4x163,5 мм при массе 902 г без крепежа по нашим измерениям.

Sapphire Vapor-X на весах

Комплектные вентиляторы имеют типовой размер 120x120x25 мм, изготовлены из тёмного полупрозрачного пластика с лопастями хитрой формы и могут вращаться со скоростью от 495 до 2200 оборотов в минуту, а заявленный уровень шума составляет до 40 дБ.

Вентилятор Sapphire Vapor-X

Подключение вентиляторов – 4-пиновое параллельное, с поддержкой PWM.

Коннектор питания Sapphire Vapor-X

Закреплены вентиляторы в съёмных рамках, держащихся за счёт формы радиатора и защёлок.

Защёлки рамок Sapphire Vapor-X

Верхняя часть кулера декорирована чёрной крышкой из непрозрачного пластика, защищающей оконечники тепловых трубок от повреждения.

Верхняя крышка Sapphire Vapor-X

Никелированных тепловых трубок всего четыре, каждая из них проходит через основание и имеет диаметр 7 мм. Прямого контакта тепловых трубок с теплораспределительной крышкой процессора нет, а верхняя часть основания имеет форму небольшого радиатора для дополнительного отвода тепла.

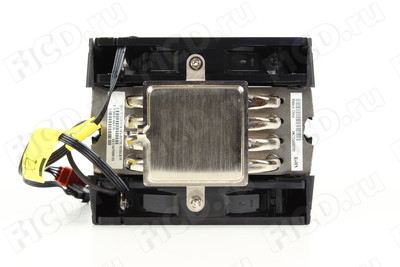

Основание Sapphire Vapor-X

Само основание отшлифовано достаточно ровно, но не имеет зеркальной полировки, да она и не особо требуется: ведь внутри пластины запрессован так называемый "Vapor Chamber" – отсек с легко испаряющейся жидкостью, распределяющий принимаемое дном основания тепло равномерно относительно тепловых трубок. То есть, само основание по сути является тепловой камерой – именно эта технология используется в видеокартах линейки Sapphire Vapor-X.

Полировка основания Sapphire Vapor-X

Ребра радиатора нанизаны часто, тонкие и имеют ограничители для уменьшения бокового оттока воздуха. Также мы видим зазор между нижней гранью вентилятора и первым снизу ребром – таким образом воздушный поток частично проходит над околосокетным пространством и в частности над ребрами радиатора основания.

Боковина Sapphire Vapor-X

Ещё можно отметить тот факт, что основание расположено несимметрично относительно радиатора – очевидно, это сделано и для обеспечения совместимости с внутренними компонентами компьютера, такими как блок питания, и для уменьшения риска несовместимости с охлаждением материнской платы.

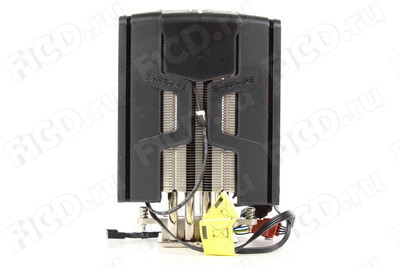

Вид спереди на Sapphire Vapor-X

Технические характеристики Sapphire Vapor-X мы свели в таблицу:

Габариты (с вентилятором) 135x110,4x163,5 мм
Вес кулера 924,85 г
Материал основания Алюминий
Материал пластин Алюминий
Количество тепловых элементов 4 трубки + тепловая камера
Диаметр тепловых трубок 7 мм
Вентилятор(ов) в комплекте 2 шт.
Размер вентилятора 120х120х25 мм
Скорость вращения вентилятора 495-2200 об./мин
Количество лопастей вентилятора 7 шт.
Поддержка процессоров Кулер совместим со всеми современными процессорными разъёмами от Intel и AMD.
Тип подключения 4-pin

Установка кулера довольно простая, в две стадии – закрепляем специальные рамки на материнской плате и затем прикручиваем двумя винтами саму башню.

Sapphire Vapor-X на материнской плате

Кулер никак не соприкасается с разъёмами оперативной памяти, что даёт возможность разместить не только полноразмерные планки, но даже модули памяти с радиаторами.

Sapphire Vapor-X на материнской плате

Правда, излишне высокие радиаторы выбирать не стоит, чтобы они не перекрывали вентилятор. Да и отсутствие разгона модулей памяти, как правило, позволяет обходится без дополнительного охлаждения.

Тестирование Sapphire Vapor-X #

Испытания проводились на тестовом стенде со следующей конфигурацией:

Аппаратное обеспечение
Материнская плата MSI Z68A-GD65 (G3)
Процессор Intel Core i5 2500K
ОЗУ Kingston KVR1333D3N9/4G
Жёсткий диск Seagate ST31000528AS 1Tb 7200rpm
Термоинтерфейс Arctic Cooling MX-4
Блок питания Tuniq PSU-ENS-1200W-BK
Программное обеспечение
Операционная система Windows 7 Home Basic 32-bit
CPU-Z Версия 1.59
RealTemp Версия 3.60
Linpack LinX Версия 0.6.4
Furmark Версия 1.9
Hardware Monitor Версия 1.18

Во время тестирования температура окружающего воздуха была равна 24 градусам, тестирование проводилось при частотах 3,3 и 4,5 ГГц стендового процессора на максимальных оборотах вентилятора – 2200 об./мин.

Температура при максимальных оборотах без разгона
Параметры процессора при разгоне
Температура на максимальных оборотах при разгоне

Общий результат мы внесли в сводную таблицу:

Кулер Номинал Разгон
Простой Нагрузка Простой Нагрузка
Sapphire Vapor-X 36 52 39 61
Thermaltake BigTyp Revo (1000 RPM) 34 50 36 67
Thermaltake BigTyp Revo (1800 RPM) 35 50 35 63
Glacialtech Igloo H58 29 47 34 56
Glacialtech Igloo H46 31 49 35 58
Glacialtech Igloo 5620 33 52 39 64
Thermaltake Contac 30 35 50 36 60
Arctic Cooling Freezer 13 Pro CO 33 53 40 68
Arctic Cooling Freezer 13 Pro 35 54 39 68
Thermaltake Silent 1156 (CLP0552) 35 61 41 76
Thermaltake Jing 32 53 38 65
Thermaltake Frio OCK 37 50 36 62
Thermaltake Frio 32 51 37 64
Noctua NH-D14 32 50 37 62
Scythe Mugen 3 34 50 38 63
Thermalright True Spirit 140 38 56 43 70
Thermalright Macho HR-02 28 50 38 61
Zalman CNPS12X 29 48 32 59
Titan HATI 28 48 36 62
Thermaltake SlimX3 29 71 -- --
Scythe Kozuti 34 64 45 84

Кроме температурного режима, мы измерили шум на минимальных и максимальных оборотах:

Об./мин / расстояние 10 см 30 см 50 см
600 (PWM ON) 41 дБ 37 дБ 33 дБ
2200 (PWM OFF) 59 дБ 50 дБ 44 дБ

Отпечаток пасты получился очень чётким – налицо качественный прижим.

Отпечаток термопасты на Sapphire Vapor-X

Sapphire Vapor-X: резюме #

Розничная стоимость Sapphire Vapor-X находится в диапазоне до 2100 рублей. Самым заметным минусом модели является довольно приличный шум вентиляторов на максимальных оборотах. Именно поэтому хотелось бы видеть в комплекте кулера ручной регулятор оборотов или резистор, поскольку использование PWM не всегда дает нужный по шумовой обстановке результат. Пользователь наверняка был бы рад иметь возможность пожертвовать несколькими градусами тепла ради душевной гармонии. В остальном же кулер справляется на ура – поддерживаются все новейшие сокеты, тепловая производительность на уровне, а дизайн приятен глазу.

Плюсы Sapphire Vapor-X: #

  • Надежное крепление.
  • Хорошая производительность.
  • Использование испарительной камеры в основании.
  • Отключаемая подсветка верхней панели.

Минусы Sapphire Vapor-X: #

  • Высокий шум на максимальных оборотах.

Фотогалерея Sapphire Vapor-X #

Протестировано в F1CD.ru
