QNAP TS-212-E: обзор двухдискового NAS

05 февраля 2014, Однокрылов Владимир 0
Наш очередной обзор посвящён сетевому накопителю QNAP TS-212-E. Это двухдисковое хранилище оснащено процессором Marvell 6281 с тактовой частотой 1,6 ГГц, имеет 256 Мбайт оперативной памяти DDR2, 16 Мбайт флеш-памяти, обладает гигабитным сетевым портом RJ-45 и тремя USB-портами (один стандарта 2.0 и два 3.0). Модель работает под управлением операционной системы QTS 4.0 с новым фирменным интерфейсом.

Видеообзор QNAP TS-212-E #

Комплектация и характеристики QNAP TS-212-E #

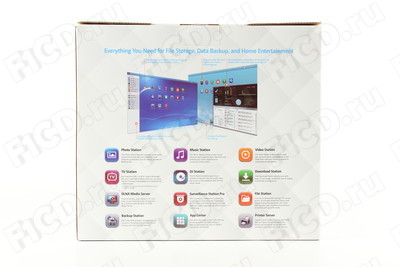

NAS-сервер QNAP TS-212-E распространяется в белой картонной коробке с цветной полиграфией.

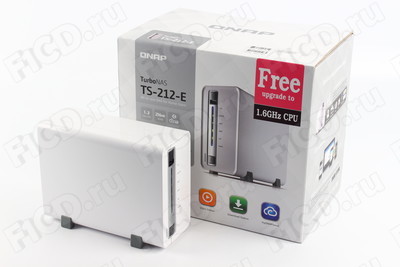

Упаковка QNAP TS-212-E

Внутри заводской упаковки скрываются:

  • Сам QNAP TS-212-E.
  • Два буклета.

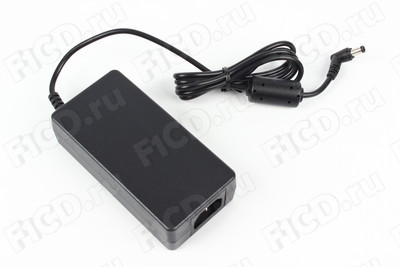

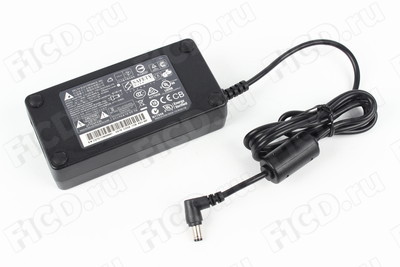

  • Блок питания.

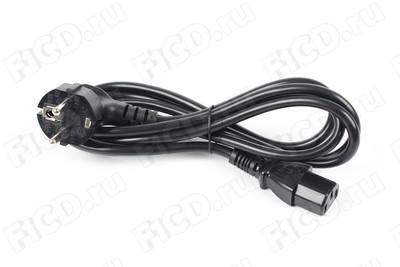

  • Шнур питания.

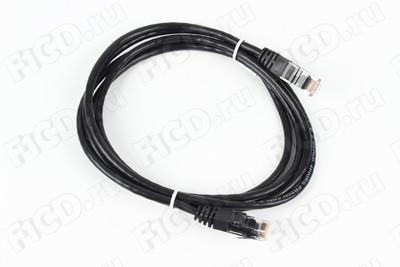

  • Патч-корд.
  • Набор крепежных винтов.
  • SATA-кабель.
Комплект поставки QNAP TS-212-E

Технические характеристики QNAP TS-212-E мы свели в таблицу.

Процессор Marvell Kirkwood 6281, частота 1,6 ГГц
DRAM 256 Мбайт DDR2 RAM
Flash Memory 16 Мбайт
HDD 2 x 3,5 или 2,5 дюйма SATA II HDD/SSD
Замечание: Накопители в комплект не входят.
Отсеки HDD Tray 2 без горячей замены
LAN 1 x Gigabit RJ-45 Ethernet
Индикаторы USB, STATUS, HDD 1, HDD 2, LAN, Power
USB

1 x USB 2.0 (на передней панели); 2 x USB 3.0 (на задней панели)

eSATA Нет
Кнопки Питание, резервирование USB, сброс
Габариты 218х166x85 мм
Масса (без HDD) 910 г
Энергопотребление Ожидание: 6 Вт
Работа: 13 Вт
(с 2 x 500 Гбайт HDD)
Питание Внешний блок питания 60 Вт
Вентилятор 1 x 60 мм, 12 В

Дизайн QNAP TS-212-E #

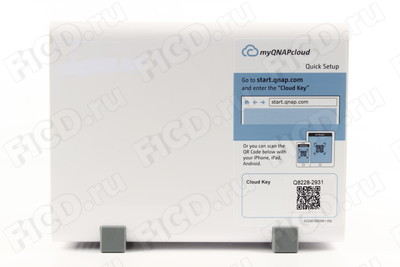

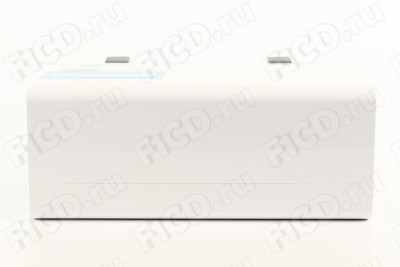

Белый корпус сетевого накопителя изготовлен преимущественно из глянцевого пластика и стоит на четырёх серых резиновых ножках.

Сетевое хранилище QNAP TS-212-E

Масса сервера с двумя жёсткими дисками составляет 1 кг 786 г при габаритах 218х166x85 мм

QNAP TS-212-E на весах

На передней панели имеются:

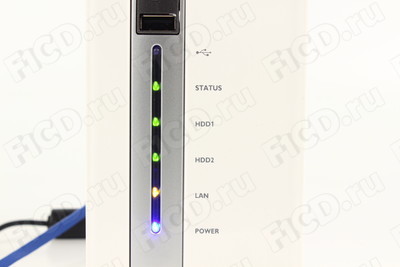

  • Линейка светодиодов состояния: USB, Status, HDD1. HDD2, LAN, Power.
  • Кнопка резервирования, совмещённая с соответствующим портом USB 2.0.
  • Кнопка питания.

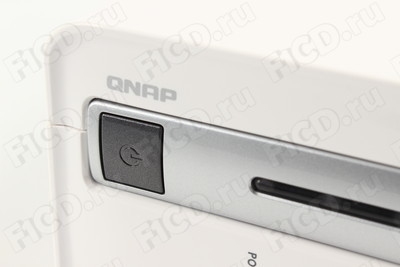

Лицевая панель QNAP TS-212-E
Порт USB 2.0 и кнопка резервирования QNAP TS-212-E

Вентиляционное отверстие имеется только в основании сервера.

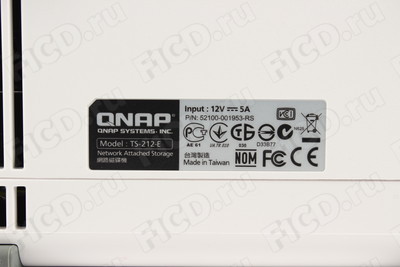

Дно QNAP TS-212-E

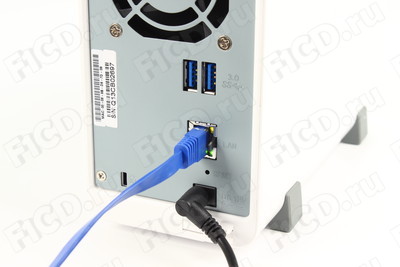

На задней стенке разместился следующий набор элементов:

  • Решётка вентилятора 60 мм.
  • Один гигабитный LAN-порт.
  • Два USB 3.0.
  • Заглушка для замка Кенсингтон.
  • Питание.
Разъёмы на задней панели QNAP TS-212-E

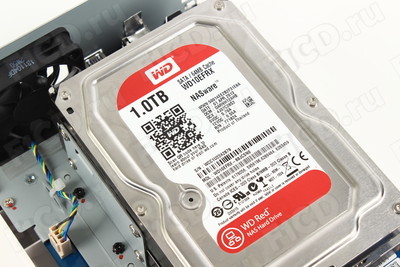

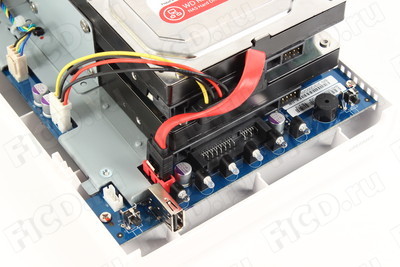

Крышка корпуса – это боковая панель без перфорации, закреплённая двумя винтами. Под ней скрываются компактно размещённые внутренности сервера вкупе с двумя установленными для наглядности жёсткими дисками Western Digital Red WD10EFRX (стоит помнить, что в комплектацию жёсткие диски не входят и покупаются отдельно).

QNAP TS-212-E со снятой крышкой

Материнская плата занимает всю боковую часть корпуса и крепится на шасси вместе с небольшим 60-миллиметровым вентилятором. Последний поддерживает PWM и подключён к системной плате напрямую.

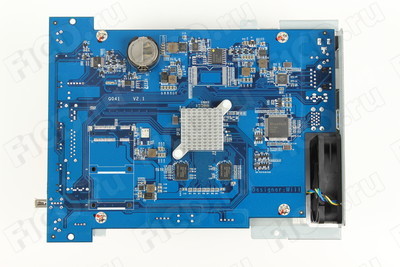

Материнская плата QNAP TS-212-E на шасси с вентилятором

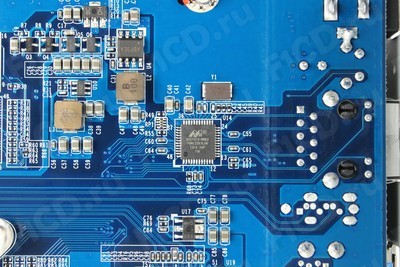

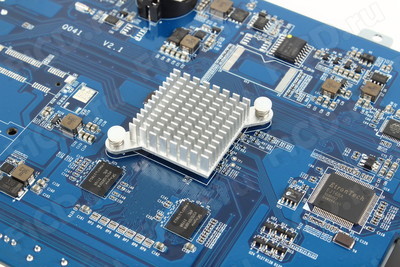

Процессор Marvel Kirkwood 6281, работающий на тактовой частоте 1,6 ГГц (против 1,2 ГГц в обычном QNAP TS-212), спрятан под алюминиевым радиатором. Кроме вычислительных ядер, он включает в себя практически все контроллеры – как портов (LAN, USB 2.0 и SATA), так и интерфейсов NAND и DDR2.  Фактически единственный контроллер вне SoC – это EtronTech EJ168A, отвечающий за работу двух портов USB 3.0.

Чип EtronTech EJ168A на системной плате QNAP TS-212-E

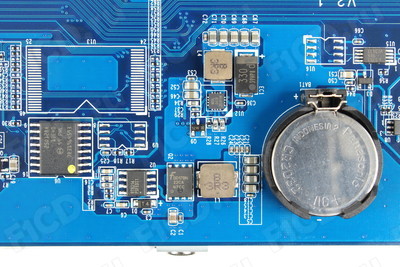

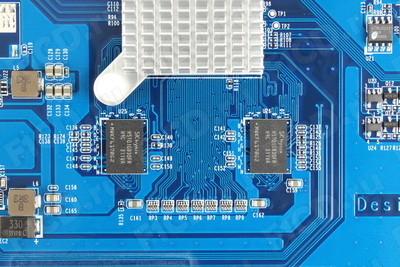

Остальные микросхемы в основном отвечают либо за хранение данных (оперативная память DDR2 и NAND-чип), либо за вспомогательные функции – например контроль цепей питания.

Тестирование QNAP TS-212-E #

Для тестов мы использовали два жёстких диска Seagate ST2000DL003. После включения мы инициализировали сервер с помощью фирменной утилиты, которая не только производит стартовую настройку, но и позволяет обновить прошивку – в данном случае с заводской 4.0.1 до актуальной 4.0.2.

Главная страница Qfinder
Информация о состоянии сервера в Qfinder

Саму настройку можно производить как при помощи пошагового мастера, так и автоматически.

Выбор режима настройки QNAP TS-212-E

Впрочем, при наличии DHCP-сервера в локальной сети установку можно вести и с помощью встроенного веб-интерфейса – нужно всего лишь перейти на присвоенный накопителю адрес в браузере.

Веб-интерфейс инициализации QNAP TS-212-E

Интерфейс QTS 4.0 мы рассматривали в обзоре QNAP TS-420, так что подробно останавливаться на нём не будем и лишь проверим функционирование сервера в системном виджете.

Виджет системного состояния QNAP TS-212-E

В целом функционал QNAP TS-212-E ничем не отличается от доступного в старших моделях – за исключением, естественно, количества дисков для создания массива. Для первого теста мы создали том с зеркалированием.

Менеджер хранения в QNAP TS-212-E

Теперь – к производительности. Объединив тестовые диски в массив RAID1, мы оценили скорость передачи файлов в локальной гигабитной сети:

  • Скачивание с сервера осуществлялось со скоростью около 79 Мбайт/с (примерно 632 Мбит/с).
  • Загрузка на NAS шла на средней скорости 47 Мбайт/с (376 Мбит/с).
Копирование с QNAP TS-212-E при RAID1
Копирование на QNAP TS-212-E при RAID1

Далее мы измерили показатели в режиме RAID0:

  • Скачивание с сервера – в среднем 83 Мбайт/с (664 Мбит/с).
  • Загрузка на NAS – около 53 Мбайт/с (424 Мбит/с).
Копирование с QNAP TS-212-E при RAID0
Копирование на QNAP TS-212-E при RAID0

Провалы производительности на графиках соответствуют моментам, когда сервер зачем-то останавливал вращение, а затем раскручивал установленные в него накопители. Впрочем, такие провалы длились всего около 2-3 секунд, а затем копирование велось с прежней скоростью

Уровень шума системы охлаждения очень мал – во время тестирования он не превышал 37 дБ на расстоянии в 10 см от корпуса, что похвально и даёт возможность использовать такой аппарат дома.

Шум QNAP TS-212-E

Также мы протестировали и энергопотребление. В режиме ожидания оно не превышало 1 Вт.

Энергопотребление QNAP TS-212-E в режиме ожидания

В работе, но без накопителей NAS потреблял около 5 Вт.

Энергопотребление QNAP TS-212-E без накопителей

Установка двух тестовых накопителей повысила энергопотребление до 20 Вт.

Энергопотребление QNAP TS-212-E с двумя тестовыми накопителями

Сам NAS-сервер в общем энергопотреблении "отъедает" чуть больше трети, а суммарное потребление с обычными накопителями небольшое и не затруднит кошелек потребителя даже при круглосуточной работе.

QNAP TS-212-E: резюме #

На момент тестирования QNAP TS-212-E стоит примерно 8000 рублей. Новая версия операционной системы, бесшумность в работе и низкое энергопотребление – вот ключевые особенности данной модели. По сравнению с предыдущим продуктом – QNAP TS-212 – на смену USB 2.0 на задней панели пришли два порта USB 3.0 под управлением отдельного чипа, а тактовая частота процессора была поднята до 1,6 ГГц. Недостаток, присущий бюджетному диапазону, – сравнительно низкие скорости записи на накопители, что частично можно исправить созданием массива RAID0. Стоит ли ради прироста скорости лишать себя возможности восстановления данных – решать нашим читателям, а в целом перед нами неплохое домашнее устройство для хранения фильмов и музыки.

Плюсы QNAP TS-212-E: #

  • Функциональность фирменной операционной системы QNAP.
  • Низкий уровень шума.
  • Малое энергопотребление.
  • Приятный дизайн.

Минусы QNAP TS-212-E: #

  • Низкая скорость записи на RAID-массив.

Фотогалерея QNAP TS-212-E #

Галерея интерфейса QNAP TS-212-E #

Протестировано в F1CD.ru
