Обзор Synology DS410j: сохраним и кое-что еще

03 ноября 2010, Попов Дмитрий 0
Synology DS410j – компактное решение сетевых проблем хранения. Люди всегда ищут шкаф, который маленький снаружи и вместительный изнутри. NAS Synology DS410j именно этот случай, со своими четырьмя SATA жесткими дисками. Диски могут быть как 2.5", так и 3.5", их емкость – до 2 Тб каждый. Итого: до 8 Тб, объединенных в массивы по выбору пользователя. Плюс различные сервисы. И новый интерфейс управления. Попробуем?

Видеообзор сетевого хранилища Synology DS410j #

Конструкция Synology DS410j #

Корпус сетевого хранилища Synology DS410j комбинированный, из пластика и металла.

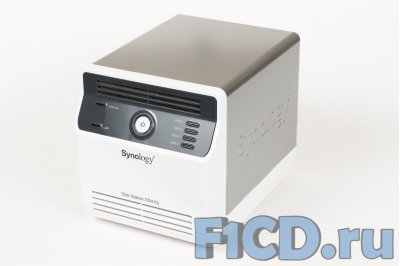

Сетевое хранилище Synology DS410j

Металлическая часть занимает больший объем: рама, основание Synology DS410j, его кожух, откидная задняя панель.

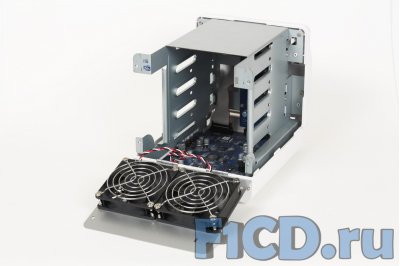

Сетевое хранилище Synology DS410j без верхнего кожуха

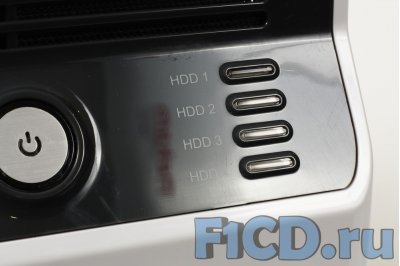

Пластик – передняя панель с индикаторами и днище, небольшая часть задней панели. Индикаторы на передней панели сообщают о работе жестких дисков, работе сетевого интерфейса, статусе хранилища (его готовности к работе).

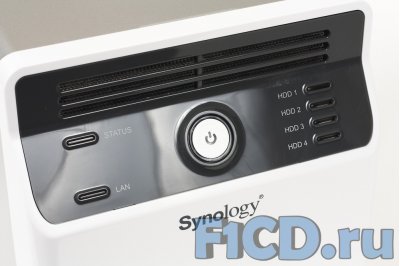

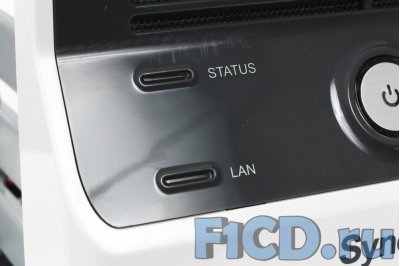

Передняя панель с индикаторами Synology DS410j

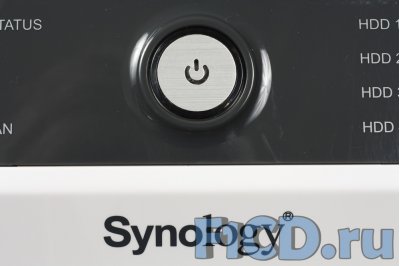

В центре панели – самая большая и редко используемая кнопка Power/Сеть. Она тоже служит индикатором, ее синее свечение охватывает кольцом центральный подвижный элемент.

Кнопка Power/Сеть на панели сетевого хранилища Synology DS410j

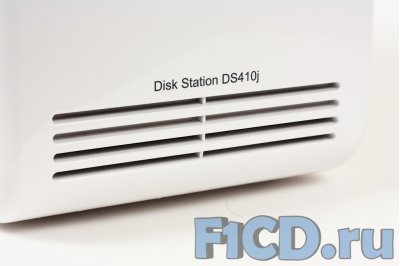

Помимо индикаторов на передней панели мы видим вентиляционные отверстия: в верхней части, и снизу. Дизайнеры Synology выбрали эффектное решение, комбинацию черного и молочно-белого пластика. С точки зрения практичности, это не тот дизайн, который предназначен для брутального обращения.

Вентиляционные отверстия на в нижней части корпуса NAS Synology DS410j

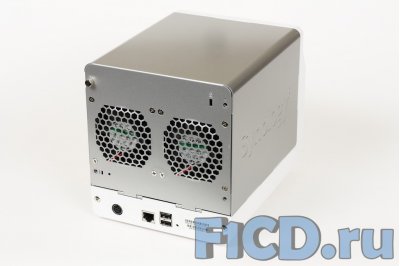

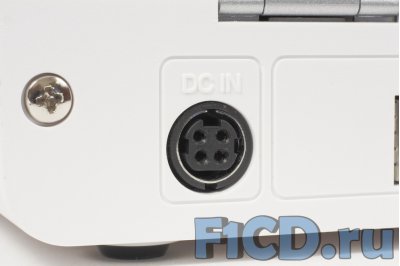

Задняя панель никого не запутает: разъем питания, порт LAN, два порта USB, скрытая кнопка Reset.

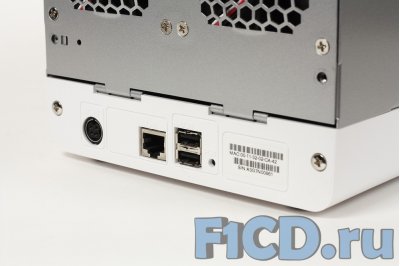

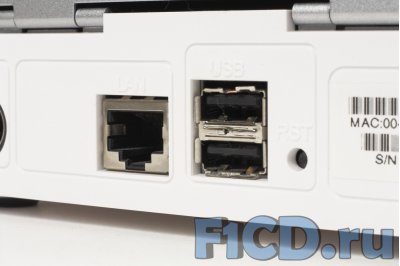

На задней панели сетевого хранилища Synology DS410j расположены порты и разъемы

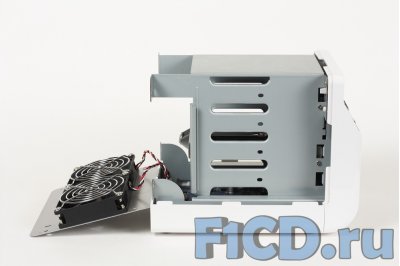

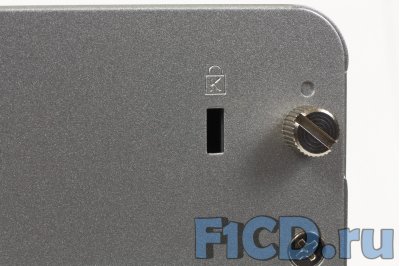

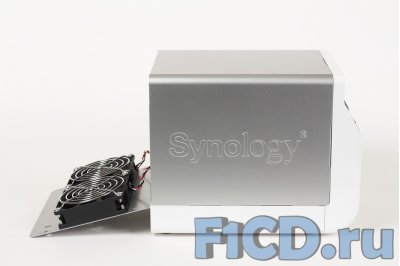

Самое главное: откидная задняя панель, фиксируемая винтами с накатными головками. Под ней находится отсек с пластиковыми полозьями, на которые монтируются жесткие диски SATA.

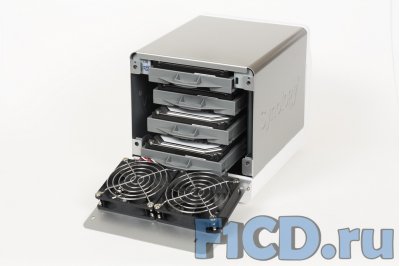

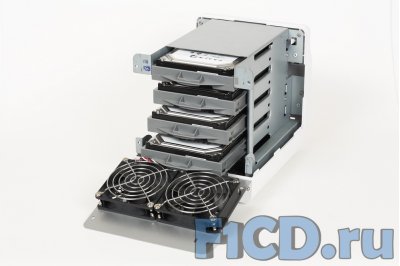

Сетевое хранилище Synology DS410j с жесткими дисками

Этих полозьев четыре штуки. В корпусе полозья удерживаются за счет пластиковых пружинящих элементов. Кроме того, когда в полозья будут установлены диски (они закрепляются винтами, потребуется отвертка), появится возможность зафиксировать уже вдвинутые в корпус Synology DS410j полозья дополнительными длинными винтами. Для обеспечения всех этих операций конструкция хранилища предусматривает съемный кожух, но экспресс-замена дисков возможна и без снятия корпуса.

Естественно, полозья при этом дополнительно не фиксируются. Они достаточно надежно удерживают диски внутри корпуса и не выпадают из корпуса даже при несильном встряхивании. Кстати, горячая замена дисков в хранилище Synology DS410j не предусмотрена.

В качестве основного процессора используется ARM Marvell 88F6281, работающий на частоте 800 МГц, память 128 МБ.

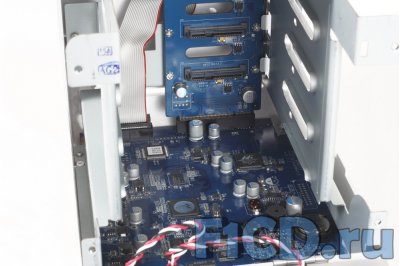

Сетевое хранилище Synology DS410j внутри

Особенности работы сетевого хранилища Synology DS410j #

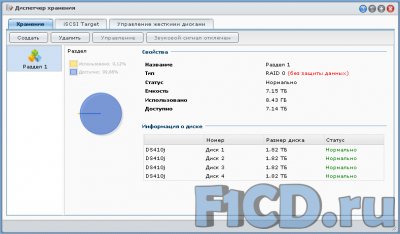

Synology DS410j относится к классу NAS для дома и малого бизнеса. И это очень точное определение возможностей этого многофункционального устройства. Установив четыре диска по 2 Тб, мы получили емкое и весьма производительное хранилище по меркам домашнего применения. Тесты выявили весьма ровные результаты, без провалов производительности. В конфигурации RAID 0, быстрой, но не защищающей данные мы получили такие результаты:

Защищенный RAID 5 был чуть медленнее, но гарантирует восстановление данных при выходе из строя одного из дисков.

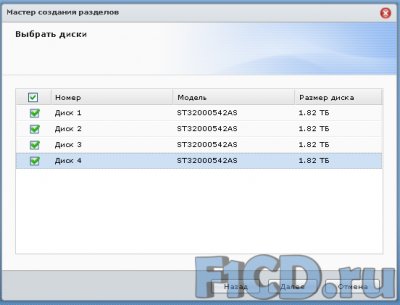

Помимо RAID 0 и RAID 5 пользователь может объединить свои диски в JBOD, RAID 1, RAID 5 + Spare, RAID 6, RAID 10, Basic. При управлении массивами RAID имеются особенности. Одна из основных функций, влияющих на продолжительность создания массива – проверка дисков на наличие дефектных секторов. При автоматическом создании массива эта функция по умолчанию включена, что приводит к многочасовому ожиданию, но гарантирует повышенную безопасность данных.

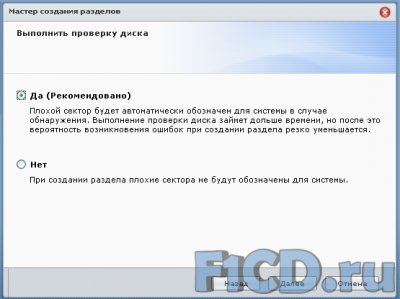

В ручном режиме создания массива у администратора появляется возможность отключить проверку дисков. Риск возникновения ошибок возрастает, а время формирования RAID снижается до 45-50 минут для массива из четырех дисков по 2 Тб.

Программное обеспечение NAS Synology DS410j #

В качестве интерфейса управления аппаратной частью Synology DS410j используется многофункциональный Synology DiskStation Manager 3.0, который мы протестировали с прошивкой версии 3.0-1354.

Интерфейс Synology DiskStation Manager 3.0 сетевого хранилища Synology DS410j

Скажем сразу, что есть ощущение возросшего быстродействия реакции на команды пользователя по сравнению с прежней оболочкой, да и создание массивов RAID происходит приблизительно на 10% быстрее. Итак. Для работы Synology DiskStation Manager 3.0 нам потребуется один из браузеров:

  • Internet Explorer 7.
  • Internet Explorer 8.
  • Firefox 3.
  • Firefox 3.6.
  • Safari 4 (MacOS).
  • Safari 5 (MacOS).

На рабочем столе Synology DiskStation Manager 3.0 изначально находится всего 4 иконки и уже открытое окно Быстрый старт, в сжатой форме предлагающее совершить основные действия по организации работы хранилища.

Окно быстрого старта Synology DiskStation Manager 3.0

Воспользовавшись кнопкой на панели слева вверху, мы вызовем небольшое меню, содержащее иконки основных элементов управления работой сетевого хранилища Synology DS410j. Тут же, по нижнему краю меню, и компактные кнопки, позволяющие перезагрузить систему, осуществить выход или выключить NAS из сети.

Дополнительное меню Synology DiskStation Manager 3.0 в сетевом хранилище Synology DS410j

Все иконки из раскрывшегося меню можно перетаскивать мышкой на рабочий стол Synology DiskStation Manager 3.0, даже по несколько раз одну и ту же. Лишние легко удаляются. В результате рабочий стол Менеджера принимает вид, близкий к виду Рабочего стола персонального компьютера. Некоторые иконки, например, Панель управления, в свою очередь откроют окна, наполненные значками.

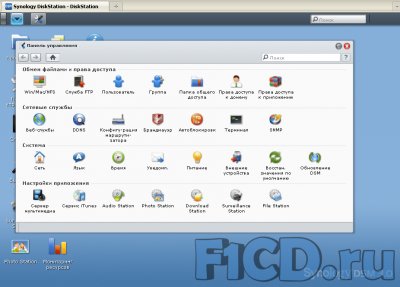

Панель управления Synology DiskStation Manager 3.0 в сетевом хранилище Synology DS410j

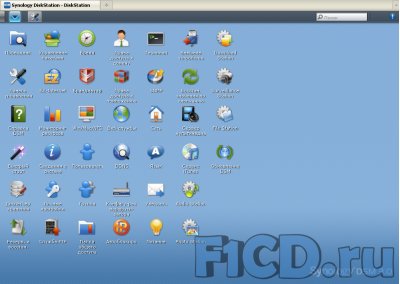

Их так же легко и просто перенести на поверхность рабочего стола Synology DiskStation Manager 3.0. Вот что получится:

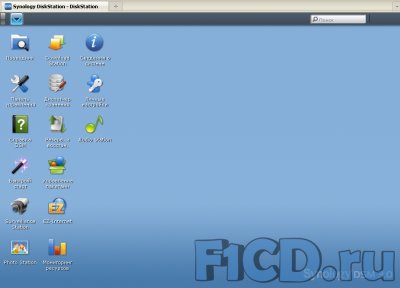

Рабочий стол Synology DiskStation Manager 3.0

Пользователь может оставить для себя лишь самые необходимые, часто им используемые шорткаты к инструментам управления NAS.

Вспоминая старый интерфейс, тут же хватаешься за подробную справку, постоянно развернутую в правой половине экрана. А где же Help здесь? Все на месте, его можно открыть как отдельное окно и поместить в удобное положение. Открытые в Synology DiskStation Manager 3.0. окна одним щелчком сворачиваются/разворачиваются, при желании – во все окно браузера.

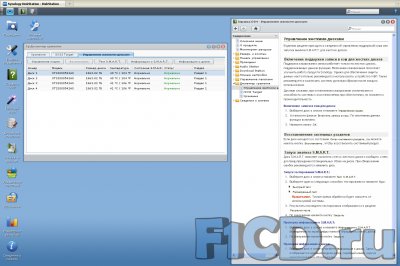

Справочная информация в Synology DiskStation Manager 3.0 по Synology DS410j

Мы нашли все привычные инструменты. Новый Проводник обеспечивает работу с файлами хранилища, а также с локальными файлами компьютера без необходимости пользоваться окном Проводника Windows. Для работы с локальными файлами потребуется поддержка Java.

Проводник Synology DiskStation Manager 3.0

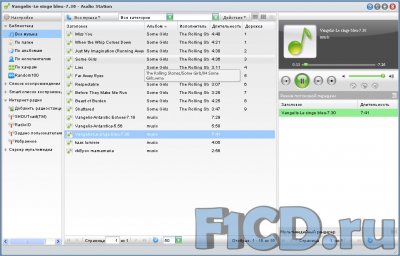

Audio Station 2 обеспечивает работу с аудио-файлами, Интернет-радио.

Audio Station 2 в Synology DS410j

Нельзя не упомянуть станцию видеонаблюдения Surveillance Station 5, поддерживающую по умолчанию 1 IP-камеру (при приобретении лицензии – до 5 IP-камер). Медиа-сервер – предоставляет доступ UPnP и DLNA устройствам. В нашем случае перемотка фильмов на медиаплеере происходила лучше при предоставлении доступа к контенту с Synology DS410j, чем с медиа-сервера рабочей станции. По-прежнему производит впечатление Photo Station 4, организуя из папок с фотографиями фотоальбомы, доступные в сети или в Интернет. К каждому такому альбому можно запустить блог, достаточно ярко оформленный, встроенный набор графических элементов просто и быстро заменить собственными.

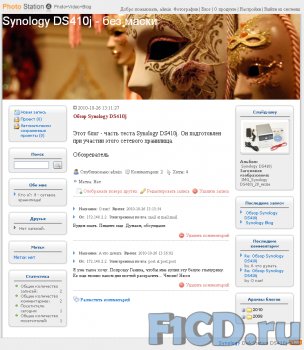

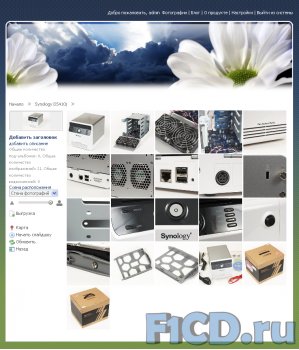

Photo Station 4 в Synology DS410j

Наконец, программные модули расширения функциональности. Их можно скачать с сайта производителя и установить самостоятельно. В настоящий момент доступны Mail Station (почтовый сервер), Squeezebox Server, Webalizer (статистика), phpMyAdmin (управление MySQL базами данных), а также программное обеспечение сторонних разработчиков.

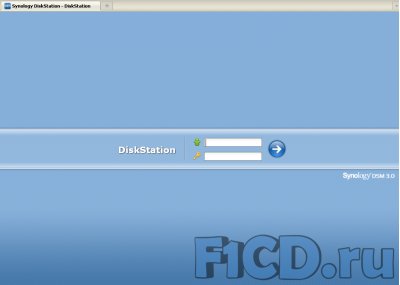

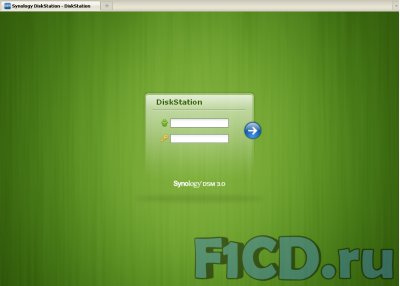

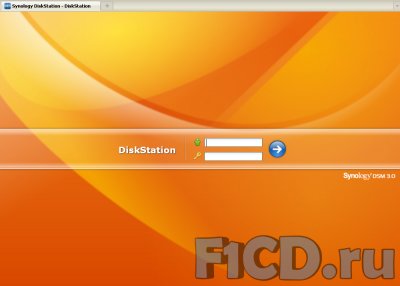

Тому, как будет выглядеть интерфейс управления, уделено много внимания. Начиная с оформления страницы входа/регистрации на Synology DS410j, представление которой изменяется в два клика, и заканчивая обоями рабочего стола Synology DiskStation Manager 3.0. Красота – страшная сила.

Возможности изменения интерфейса Synology DiskStation Manager 3.0

А как работает Synology DS410j? Администратор хранилища во всеоружии: создание новых пользователей, групп, личных и публичных папок и управление правами доступа к ресурсам управляются весьма гибко и безопасно. Создав нового пользователя невозможно случайно открыть доступ ко всем ресурсам, не отметив их собственноручно.

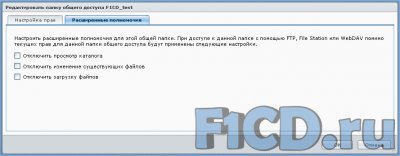

Настройки доступа в Synology DS410j

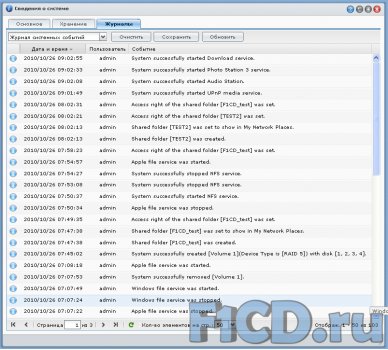

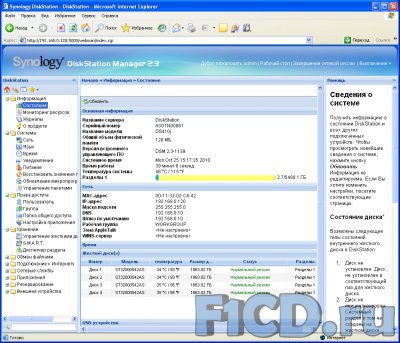

Инструмент Сведения о системе снабдит нас подробнейшей информацией о состоянии хранилища в целом, охватив все нюансы: диски, сетевой интерфейс и т.п. Многочисленные журналы, которые ведет система, отслеживают ее поведение в деталях, предоставляя информацию для последующего анализа. Помимо текстовой формы мониторинга системы, есть и графический вариант.

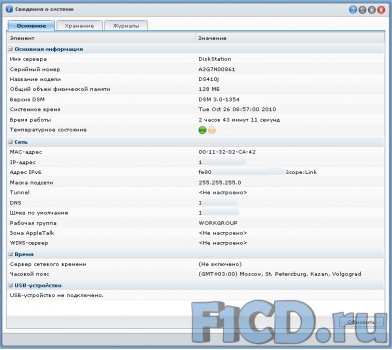

Сведения о системе Synology DS410j

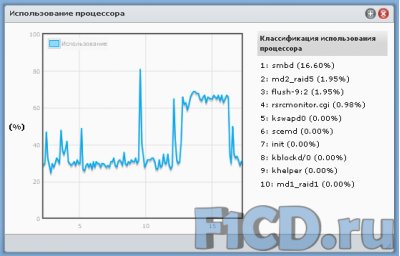

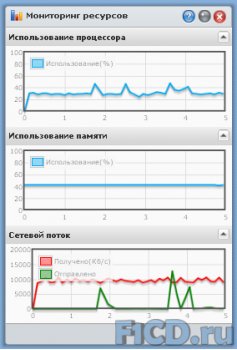

Именно графическое представление Мониторинга ресурсов позволило понаблюдать за работой Synology DS410j в различных ситуациях. Вот, например, при одновременном копировании файлов двумя потоками, с двух разных рабочих станций с LAN Fast Ethernet и Gigabit Ethernet, плюс воспроизведение HD-потока медиаплеером Synology DS410j прекрасно справляется с задачей. Загрузка процессора не превышает 70%, а памяти – 50%.

Щелкнув по графику мышкой, мы увидим укрупненную версию, содержащую список работающих процессов.

Совсем иная ситуация – создание миниатюр-превью для фотоальбома из JPG-фотографий разрешением 4-10 MP. Эта задача отнимет у сетевого хранилища все его процессорные силы – 100%. Функции хранения при этом страдать не будут – как только поступит запрос из сети, конвертация фото приостановится, а потом возобновится снова. Но как бы то ни было, формирование фотоальбомов из фотографий, хранящихся в полном разрешении – не самая лучшая идея для Synology DS410j. Это же относится и к представлению фотоматериалов большого размера через Медиа-сервер Synology DS410j.

Система сетевого хранилища Synology DS410j #

Сетевой проводной интерфейс – Gigabit Ethernet, беспроводной – с опциональным USB-адаптером. Сетевые клиенты: Windows 2000 и выше, Mac OSX 10.3 и выше, Ubuntu 9.04 и выше. Конфигурация в сети – статический IP, динамический IP, DDNS. Мобильные клиенты Photo Station и File Station: iPhone OS 2.2.1 и выше, Android OS 1.5 и выше,Windows Mobile (IE Mobile и Opera 9.0 и выше), Symbian OS 9.1, S60 3rd Edition и выше. Файловые системы: EXT4, EXT3, FAT32 (для внешних дисков), NTFS. Контроль и тестирование жестких дисков – S.M.A.R.T.

  • Максимальное количество учетных записей: 1,024
  • Максимальное количество групп: 256
  • Максимальное количество разделяемых папок: 256
  • Максимальное число конкурентных соединений (SAMBA, FTP, AFP): 128
  • Synology DS410j работает как клиент домена Windows ADS, через Samba/AFP/FTP/File Station

Упаковка и комплект поставки сетевого хранилища Synology DS410j #

NAS Synology DS410j упаковано в картонную черно-коричневую коробку с пластиковой выдвижной ручкой для переноски.

Упаковка сетевого хранилища Synology DS410j

В комплект поставки Synology DS410j входит:

  • Сетевое хранилище Synology DS410j
  • Кабель Ethernet
  • CD с программным обеспечением
  • Набор крепежа
  • Адаптер 220В

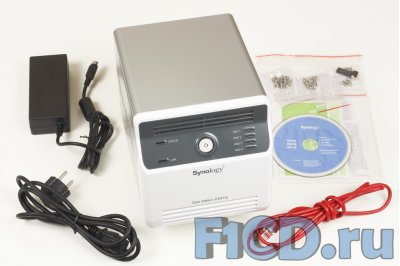

Комплект поставки сетевого хранилища Synology DS410j

Подробнее о дизайне и комплекте поставки сетевого хранилища Synology DS410j сморите в нашем видео.

Synology DS410j | Вывод #

Сетевое хранилище Synology DS410j – серьезная вещь для своей цены. Можно с уверенностью сказать, что аппаратная часть хранилища старается на все 100%, а софтверную составляющую инженеры Synology постоянно совершенствуют, обеспечивая новые прошивки почти каждый месяц. Главное – их не перепутать. Работая в домашних условиях, в конфигурации RAID 5 или RAID 1, Synology DS410j создаст у своего владельца ощущение того, что все нюансы хранения его данных находятся под контролем.

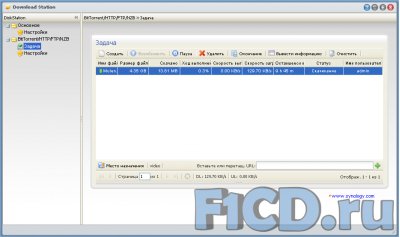

Многочисленные сервисные функции, например торрент-клиент, работоспособны и управляемы. Для бизнеса, для тех, кто стремится создавать новые ценности, желательно поднять планку несколько выше. Хотя и у Synology DS410j имеются такие нужные в работе функции, как поддержка резервного копирования, iSCSI, файервол, DDNS. Стоимость NAS Synology DS410j на момент тестирования – от 13500 руб.

Плюсы сетевого хранилища Synology DS410j #

  • Гигабитный сетевой интерфейс.
  • Обширный выбор конфигураций RAID.
  • Возможность быстрого создания RAID в ручном режиме.
  • Чрезвычайно детализированное управление системой.

Минусы сетевого хранилища Synology DS410j #

  • Недостаток производительности при подготовке превью больших фотографий.
  • Маркий белый пластик корпуса.

Фотогалерея сетевого хранилища Synology DS410j #

Интерфейс и графики Synology DS410j #

Протестировано в F1CD.ru
