Обзор Thecus XXX: пирамида NAS-серверов

09 сентября 2011, Попов Дмитрий 0
Сейчас на смену лозунгам "компьютер в каждый дом" и "интернет в каждый дом" приходит более точный и функциональный "информационная система в каждый дом". Только системное использование медиа и информационных ресурсов – компьютер+сеть+сервер+контент – позволяет надежно хранить данные, управлять информацией и демократично предоставлять каждому члену семьи свое пространство для развлечений и работы.

Введение #

Старшие модели NAS от компании Thecus серии XXX, предлагающие более высокие уровни RAID и умеющие хранить большие объемы данных с увеличенной надежностью, предназначены для бизнесменов. Мини-серверы размером с обувную коробку — для домашних пользователей. Такие разные внешне, эти системы очень похожи с точки зрения аппаратной начинки и софта. Или разница все-таки есть? Цена-то отличается в разы. Изучим.

Thecus XXX | Много комплектов #

Это здорово, когда на тест попадают устройства, произведенные одной фирмой, но отличающиеся друг от друга возможностями. Мы можем протестировать линейку продукции, прочувствовать направление технологического вектора. Так легче оценить реальную позицию устройств в производственном ряду компании.

В наше распоряжение попало четыре NAS-сервера новой линейки Thecus XXX из шести.

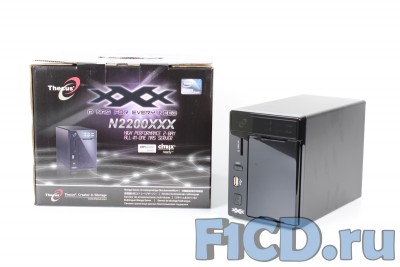

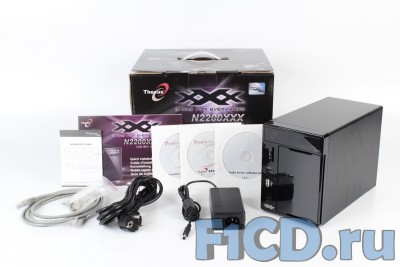

Комплектация Thecus N2200XXX: #

  • Установочные CD с программным обеспечением.
  • Документация.

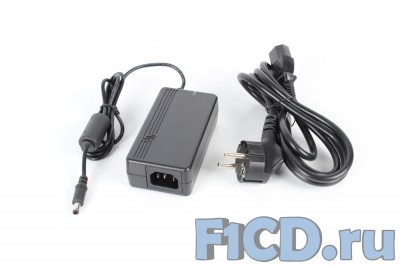

  • Адаптер питания.

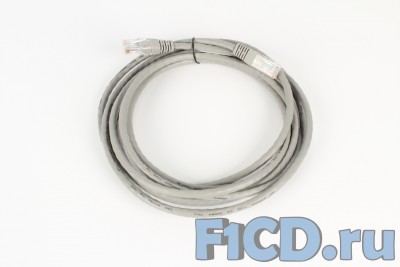

  • Кабель LAN.

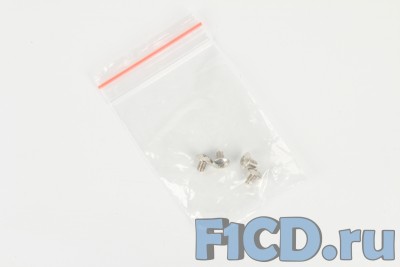

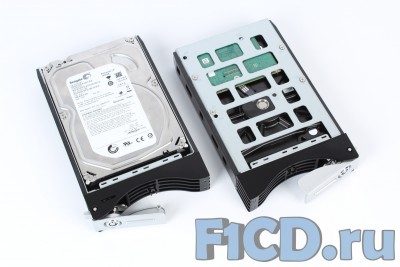

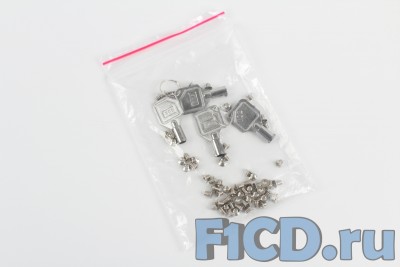

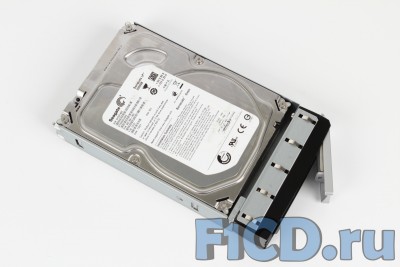

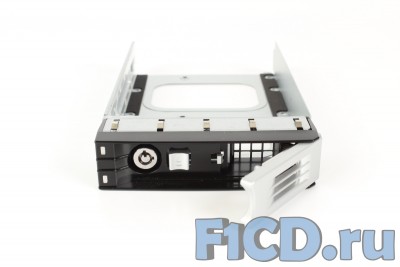

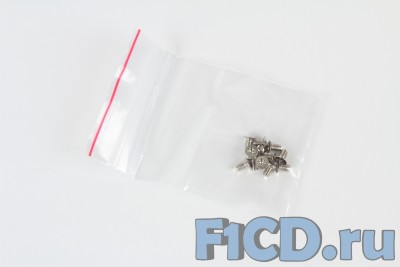

  • Крепеж для HDD.

Подробнее о комплектации Thecus N2200XXX – в нашем видео.

Комплектация Thecus N5200XXX: #

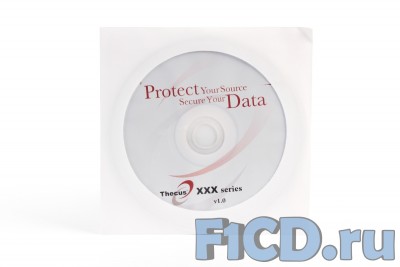

  • Установочные CD с программным обеспечением.
  • Документация.
  • Кабель питания 220В.
  • Кабель LAN.
  • Крепеж для HDD.

Подробнее о комплектации Thecus N5200XXX – в нашем видео.

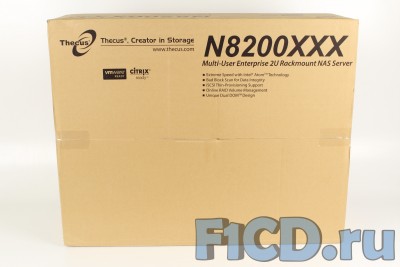

Комплектация Thecus N8200XXX : #

  • Установочные CD с программным обеспечением.
  • Документация.

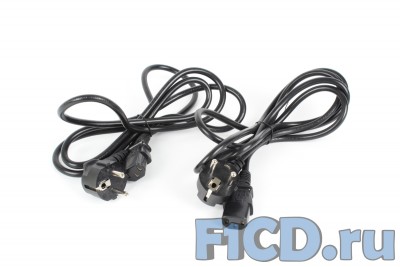

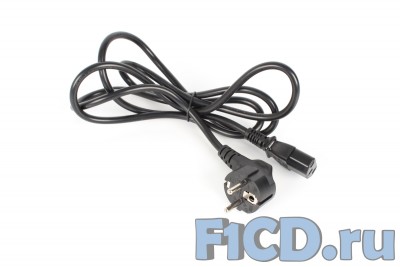

  • Два кабеля 220В.
  • Кабель LAN.

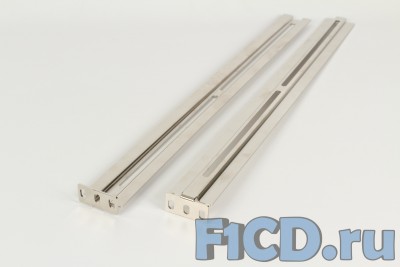

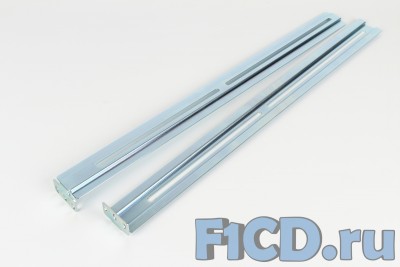

  • Направляющие для крепления NAS в стойку.

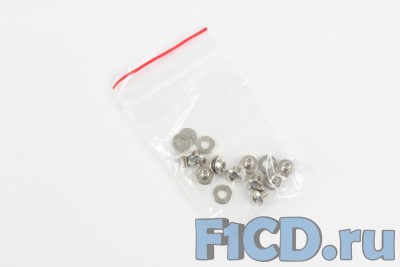

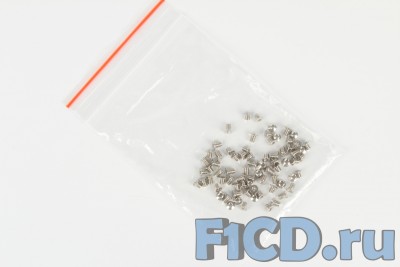

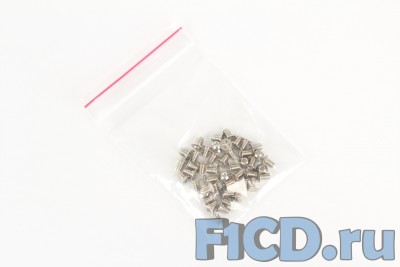

  • Комплект крепежа для NAS и HDD.

Подробнее о комплектации Thecus N8200XXX – в нашем видео.

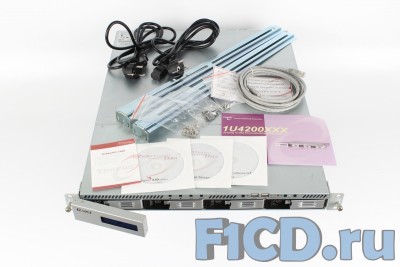

Комплектация Thecus 1U4200XXXR : #

  • Документация.
  • Установочные CD с программным обеспечением.
  • Два кабеля 220В.
  • Кабель LAN.
  • Направляющие для крепления NAS в стойку.

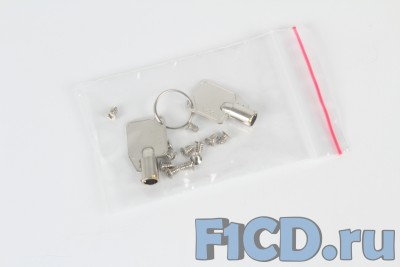

  • Комплект крепежа для NAS и HDD.

Подробнее о комплектации Thecus 1U4200XXXR – в нашем видео.

Сравнительная таблица характеристик Thecus XXX #


NAS Thecus

N2200XXX N5200XXX N8200XXX 1U4200XXXR
Описание 2 диска, настольный 5 дисков, настольный 2U монтаж в стойку 1U монтаж в стойку
Процессор Intel ATOM Processor D525 (1,8 ГГц)
Системная память 1 Гбайт DDR3 SDRAM
Flash-память 1 x 512MB DOM 2 x 512MB DOM

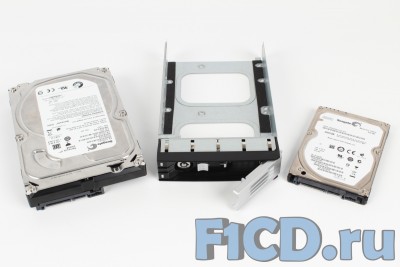

Дисковый интерфейс SATA I / II 3.5" HDD x 2 или 2.5" SATA HDD x2 3.5" SATA I/II x 5 или 2.5" SATA HDD x5 3.5" SATA I/II x 8 или 2.5" SATA HDD x8 3.5" SATA I/II x 4 или 2.5" SATA HDD x4
Ethernet GbE x 2
Dual DOM (OS Redundancy) - Да Да Да
USB2.0 (как хост) USB 2.0 x 3 (1 спереди, 2 сзади) USB 2.0 x 5 (1 спереди, 4 сзади) USB 2.0 x 6 (2 спереди, 4 сзади) USB 2.0 x 6 (2 спереди, 4 сзади)
USB Нет
USB 3.0 (как хост) Нет
eSATA 1
Слот PCI/PCIe 1хPCIe x1 Нет 1хPCIe x1 Нет
Кардридер Да (SD/SDHC/MMC) Нет
Сетевой адаптер 10 Гбит (опционально) Нет
Сетевые протоколы/сервисы TCP/IP,CIFS/SMB, AFP, NFS, HTTP, HTTPS, FTP,FTP-SSL/TLS,DHCP Server,DHCP Client
Поддерживаемые браузеры Internet Explorer 7/8 и выше
Firefox 3 и выше
Safari 3/4 и выше
Google Chrome 4 и выше
Онлайн-регистрация и доставка информации Да
Клиенты Windows, Mac OS, Linux/Unix
Виртуальные приложения Нет
Поддержка Windows 2008 Hyper-V Да
VMware Да
Citrix XenServer Да
Файловая система
EXT3 Да
EXT4 Да
ZFS Да
XFS Да
Btrfs Нет
Управление диском
Уровни RAID RAID 0,1, JBOD RAID 0, 1, 5, 6, 10, JBOD, поддержка смешанных RAID-режимов (до трех)
Онлайн-миграция Нет Да
Онлайн-расширение Нет Да
Горячая замена Да
Hot-spare Нет Да
SMART Info Да
SMART Test Да
Bad Block Scan Да
Disk spin-down Да
Global hot spare Нет
Disk roaming Да
iSCSI
iSCSI target До 10 iSCSI targets
iSCSI Thin Provisioning Да
Stackable Да
MPIO Да (прошивка 5.00.04 и выше)
MCS Нет Да (прошивка 5.00.04 и выше)
Кластеризация Да (прошивка 5.00.04 и выше) Нет
SCSI3 persistent group reservation Да (прошивка 5.00.04 и выше)
Сетевое резервирование
Балансировка нагрузки Да
Fail-over Да
802.3ad Да
Balance-XOR Да
Balance-TLB Да
Balance-ALB Да
Управление системой
ЖК-дисплей Нет Да
Интерфейс на базе браузера Да
Оповещения по E-mail Да
Wake up on LAN Да
Управление питанием Да
NTP Да
Защита данных и безопасность
Snapshot Да
Remote Replication Да
Кодирование RAID-массива Да
Поддержка UPS Да (USB Interface) RS-232
Battery Backup Module (Mini-UPS) Нет
Защищенный FTP-сервер Да
TFTP-сервер Да
UpnP Да
Сервер печати Да
Медиа-серверы
Медиа-серверы Да
Photo Album Да
iTunes Да
Менеджер загрузок (BT/FTP/HTTP) Да
eMule Да
NZB Download Да
Сетевая безопасность
Active Directory Service Да
ACL (Share) Да
ACL (Sub Folder) Да
Квотирование папок Да (только для ZFS )
Доступ к записи FTP только для анонимных пользователей Да
Квотирование пользователей Да
Backup Server
Клиентское Backup ПО Thecus Backup Utility
Acronis True Image Backup
Instant USB Backup Да
Bi-Directional USB Copy Да
Репликация томов RAID Да
Резервирование на USB/eSATA по расписанию Да
Apple Time Machine Да
Rsync Backup Да
Windows Utility
Setup Wizard Да
Backup Utility Thecus Backup Utility
Acronis True Image Backup
MAC OS X Utility
Setup Wizard Да
Backup Utility Thecus Backup Utility
Web Disk Mamagement Да
Simple Surveillance Server
IP CAM/Web CAM
IP CAM (MAX 5)
Поддерживаемые языки 13
(английский, французский, немецкий, итальянский, традиционный китайский, упрощенный китайский, японский, корейский, испанский, русский, польский, португальский, турецкий)
Другое
Подключение ISO Да
Корзина Да
Web Server Да
MySql Да
User Module Interface Да
AV-выход 1080P, пульт дистанционного управления Нет
Mail Server Да
Auto Module Installation Да
iPhone App Thecus Dashboard /ThecusShare
HA (High Availability) Нет
FCOE(with 10GE) Нет
Восстановление питания Да
Одновременных соединений 256
Производительность (NAS для 1 клиента) Чтение: 111,38 Мбайт/с
Запись: 101,86 Мбайт/с
IOmeter 2006.07.27
(прошивка 5.00.02 и выше)
Чтение: 109,45 Мбайт/с
Запись: 99,15 Мбайт/с
IOmeter 2006.07.27
(прошивка 5.00.02 и выше)
Чтение: 109,45 Мбайт/с
Запись: 99,15 Мбайт/с
IOmeter 2006.07.27
(прошивка 5.00.02 и выше)
Чтение: 109,45 Мбайт/с
Запись: 99,15 Мбайт/с
IOmeter 2006.07.27
(прошивка 5.00.02 и выше)
Производительность (NAS для 64 клиентов) NA
Шум при работе TBA 31,4 дБ (Hitachi 3.5" 320GB x5) 45,2 дБ (Seagate 1.5TBx8) 42,6 дБ (Hitachi 3.5" 1TB x4)
Потребление энергии TBA При пиковой нагрузке 157,4 Вт, в режиме ожидания 78,23 Вт
(WD 3.5" 500GBx5)
При пиковой нагрузке 240 Вт, в режиме ожидания 143 Вт
(Seagate 1.5TB x8)
При пиковой нагрузке 87 Вт, в режиме ожидания 65 Вт
(Hitachi 3.5" 1TB x4)
Питание Внешний адаптер питания, 60 Вт
Входящий ток: AC 100 ~ 240В, 50/60 Гц
Исходящий ток: DC 12В/5А

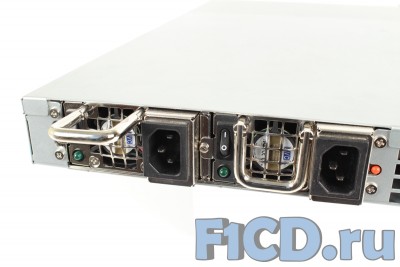

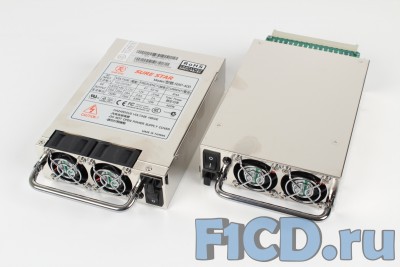

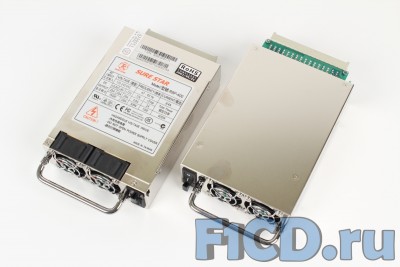

Блок питания 200 Вт, поддержка 5 HDD от 2 Тбайт Резервный блок питания 350 Вт Блок питания 100~240В AC,50/60 Гц 200 Вт
Резервный блок питания 100~240 В AC, 50/60 Гц 250 Вт
Размеры в мм

163,8 230 90 43

115,4 190 428 433

217,6 240 586 555

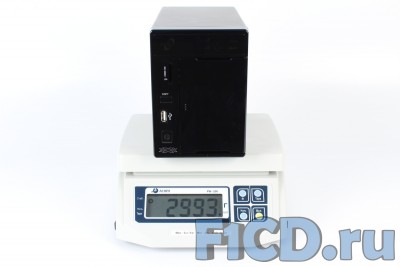

Вес в кг 4 7,41 21,84 17,36

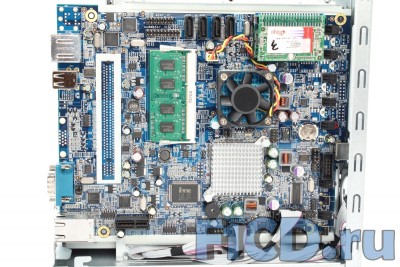

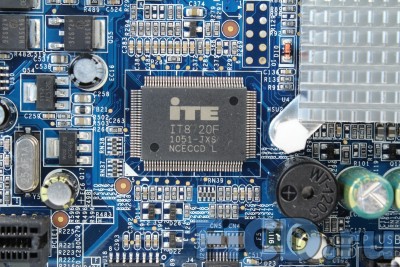

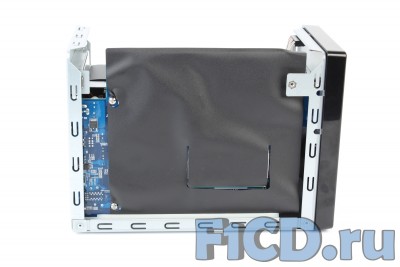

Внутренности Thecus серии XXX #

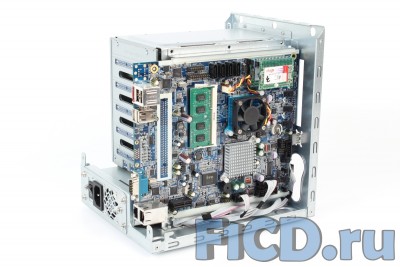

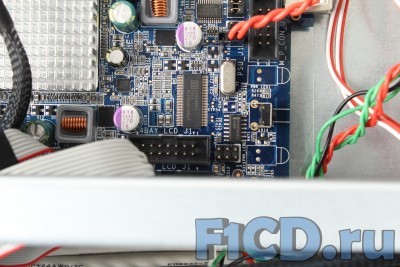

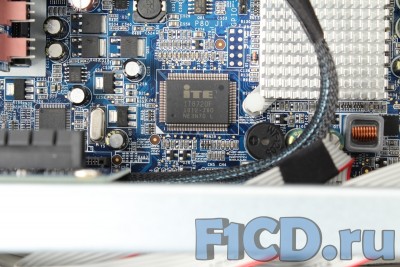

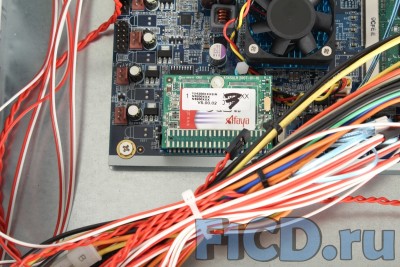

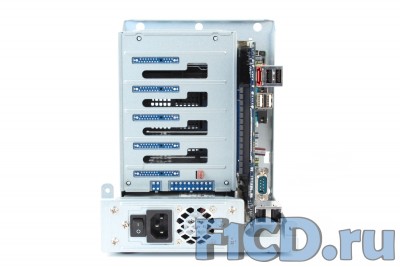

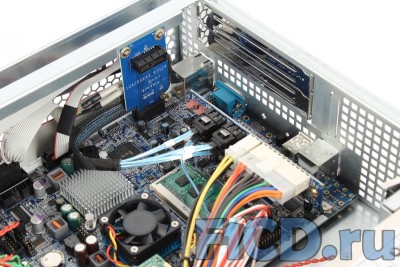

Заглянем сразу внутрь этих устройств. Где-то материнская плата видна отлично, где-то — практически закрыта от обозрения. Но все же мы видим достаточно, чтобы понять, что эти устройства конструктивно очень близки друг другу. Это братья-близнецы.

NAS Thecus N2200XXX
NAS Thecus N5200XXX

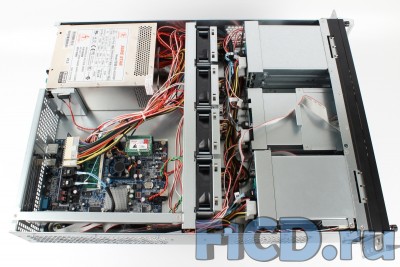

NAS Thecus N8200XXX

Скажем сразу — все эти четыре устройства построены на основе процессора Intel Atom D525 1,8 ГГц, имеют одинаковый объем SDRAM (1 Гбайт), и лишь самый младший из сравниваемых серверов, Thecus N2200XXX, проигрывает по размеру Flash-памяти: только один 512MB DOM вместо двух 512MB DOM – у остальных.

Все серверы имеют по два гигабитных Ethernet-порта. Далее различия начинают накапливаться, так как эти NAS обслуживают разное количество жестких дисков, имеют разное количество внешних портов и других опций.

Но в общем и целом все они — действительно настоящие близнецы, только в разной одежде, чтобы родители не перепутали. И по духу эти серверы полноценные братья — практически одинаковая начинка управляется унифицированным программным обеспечением. Все это хорошо видно по таблице сравнения наших устройств: заявленные функции программного обеспечения почти на 100% совпадают. И заявляемые производителем показатели производительности отличаются крайне мало.

Внешний вид Thecus XXX #

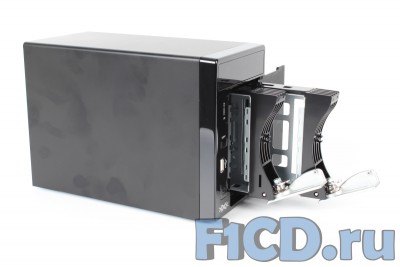

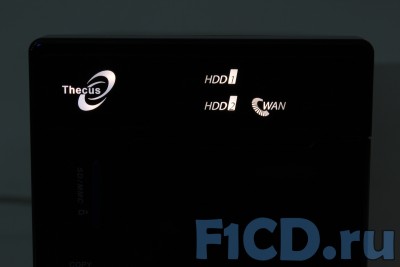

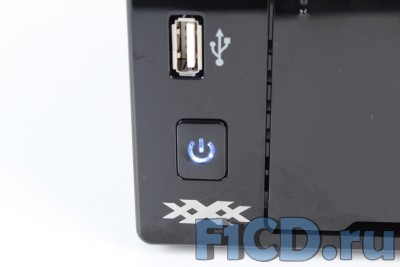

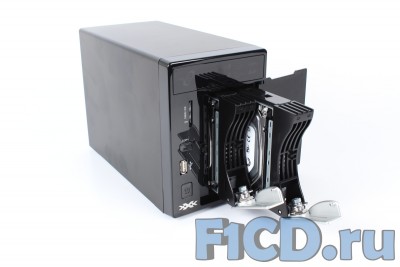

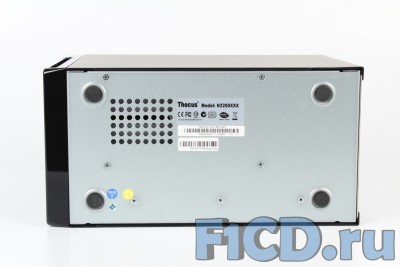

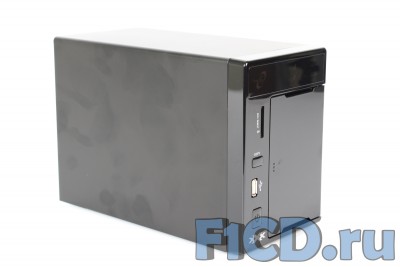

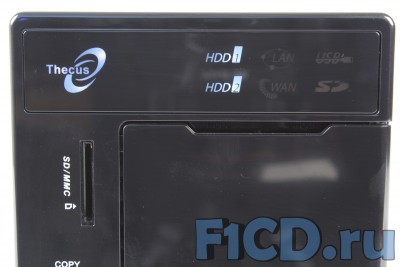

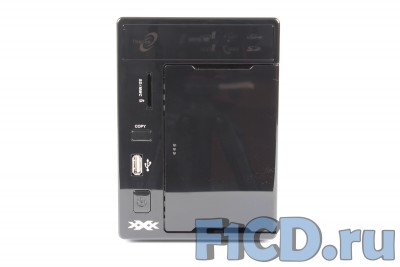

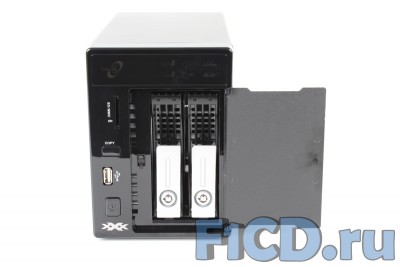

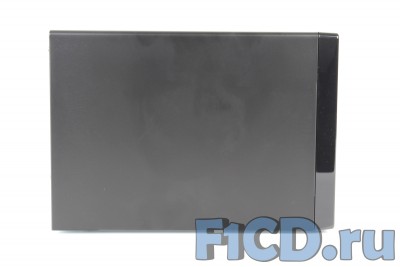

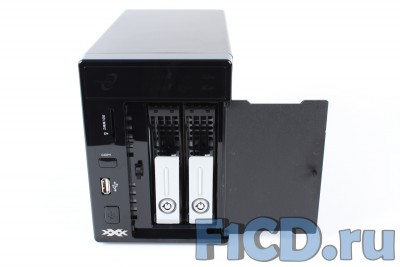

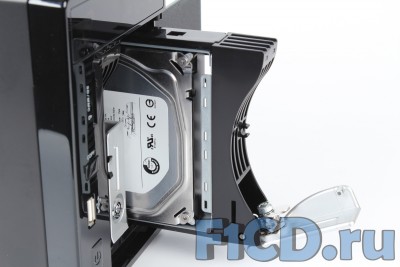

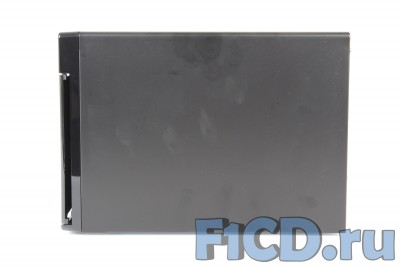

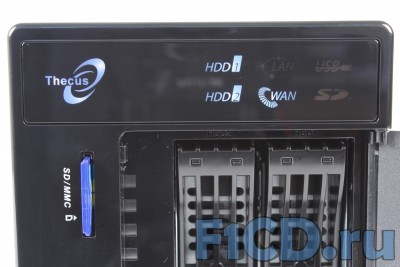

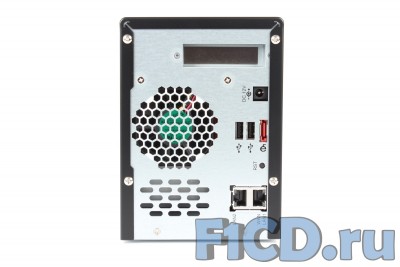

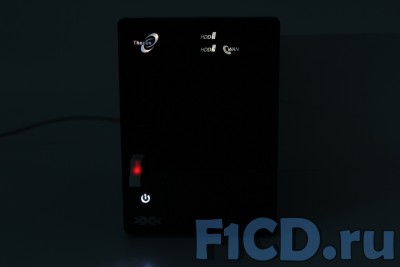

А вот внешне серверы совсем не похожи друг на друга. Thecus N2200XXX адресован домашнему пользователю, он содержит два отсека для 3,5 дюймовых жестких диска.

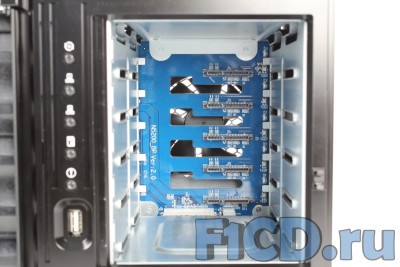

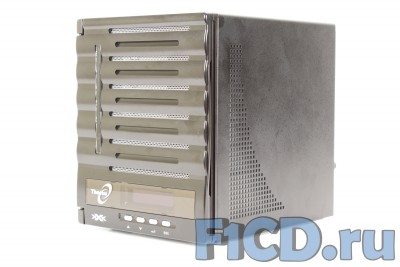

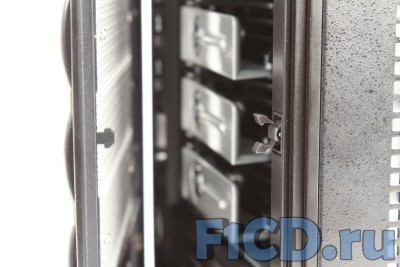

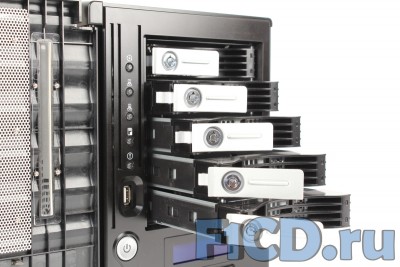

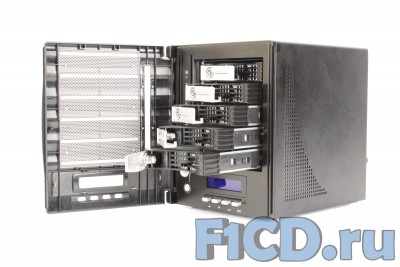

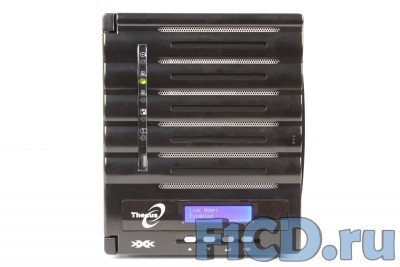

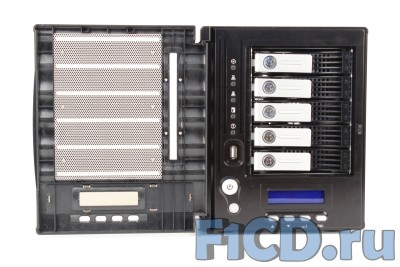

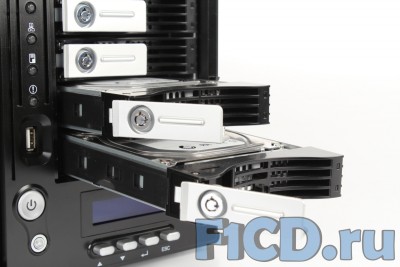

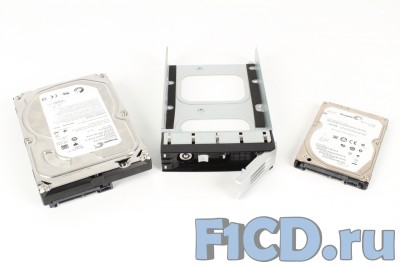

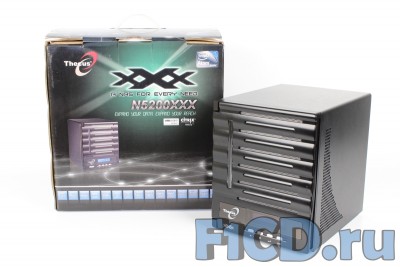

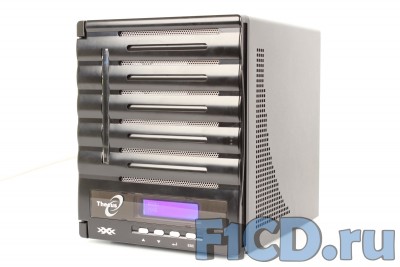

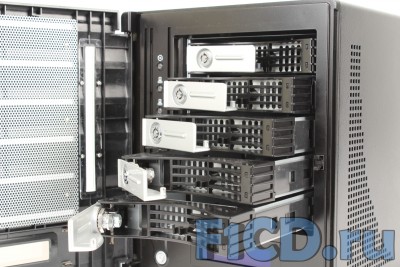

Thecus N5200XXX подойдет небольшой фирме или требовательному пользователю — пять отсеков для 3,5-дюймовых HDD. И уровни RAID уже не только RAID 0,1, JBOD, а и более гибкие RAID 5, 6, 10, JBOD. Поддерживаются и смешанные RAID-режимы (до трех).

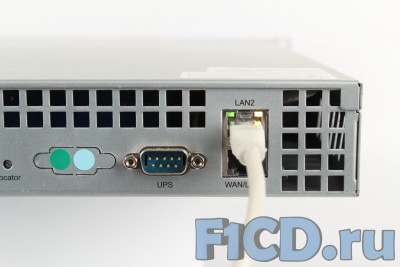

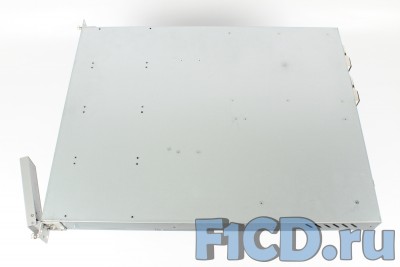

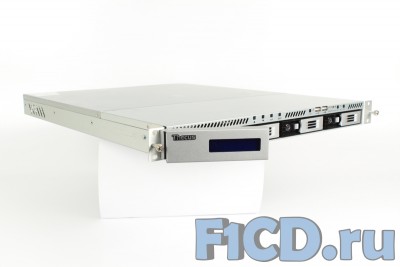

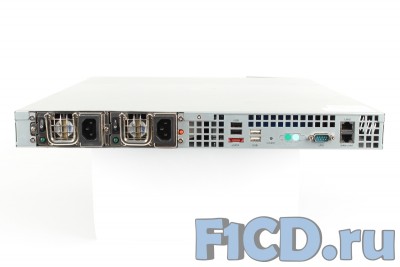

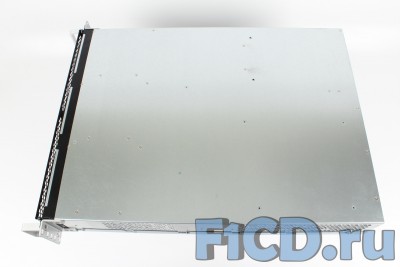

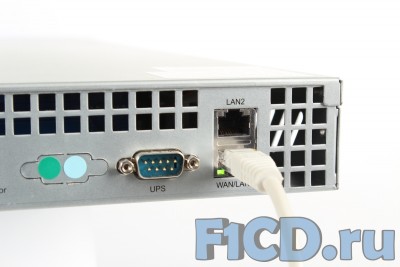

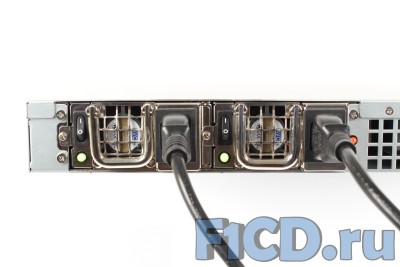

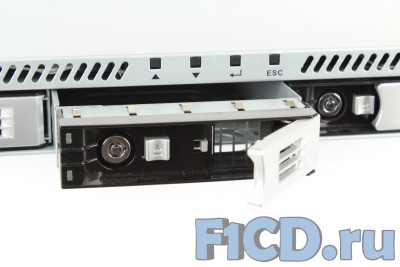

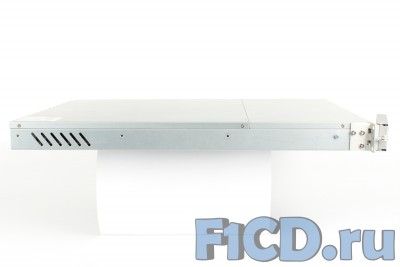

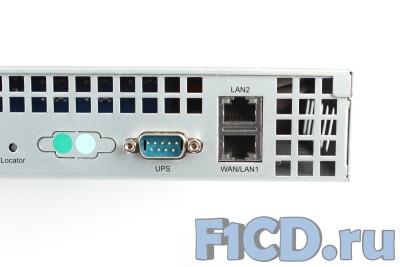

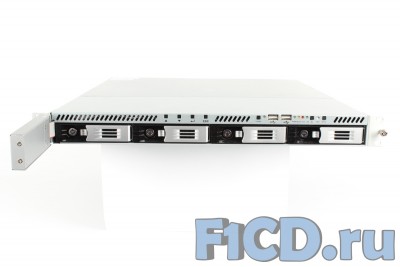

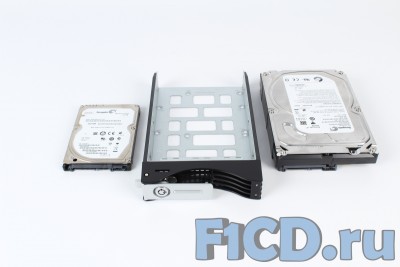

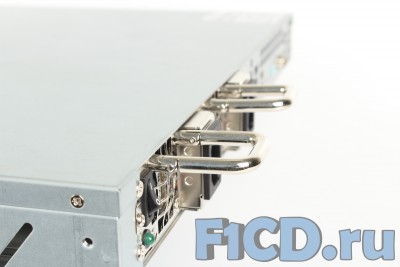

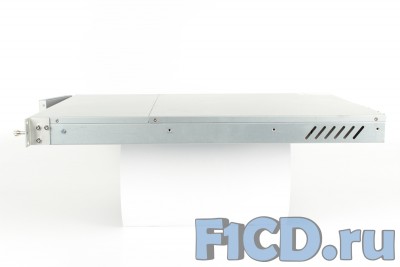

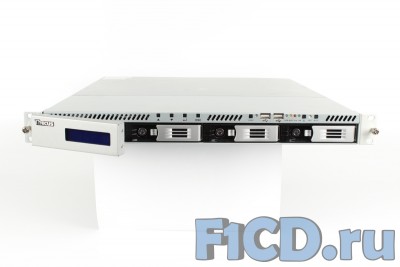

Thecus 1U4200XXXR предназначен для монтажа в аппаратную стойку. Его размер — 1U, внутрь встанут только четыре 3,5-дюймовых HDD в быстросъемных корзинах. Все уровни RAID к нашим услугам: RAID 0,1, 5, 6, 10, JBOD и смешанные RAID режимы (до трех). В дополнение — два независимых быстрозаменяемых источника питания. Такое устройство в сочетании с UPS обеспечит надежную защиту данных.

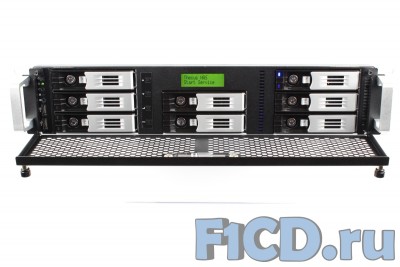

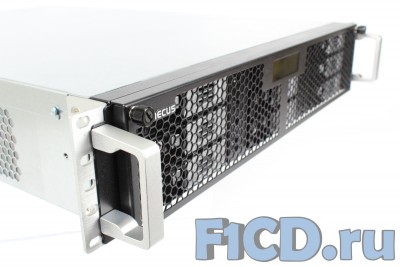

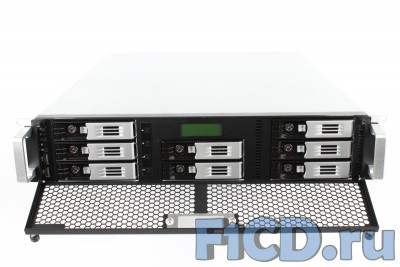

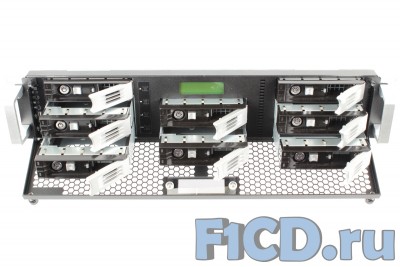

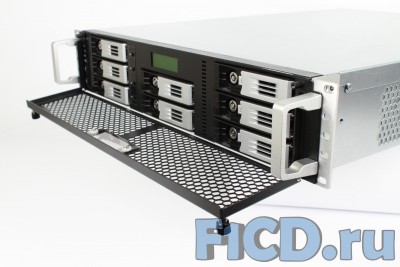

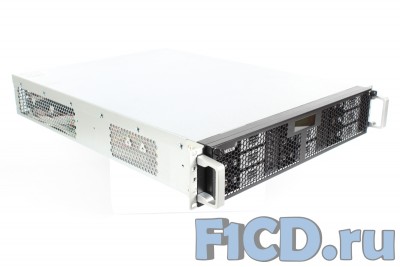

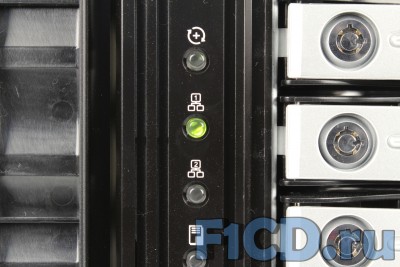

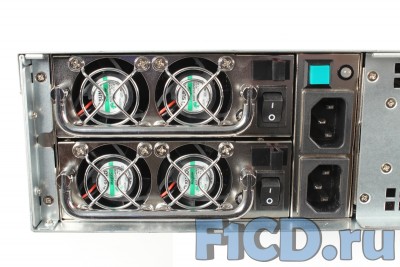

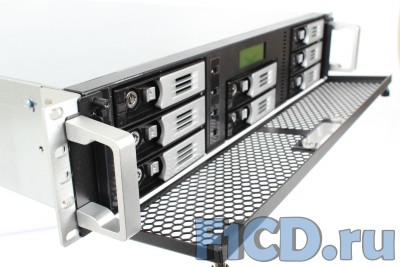

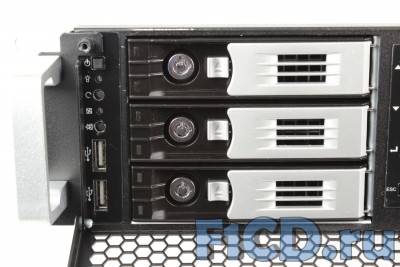

Thecus N8200XXX – серьезный профессионал высотой 2U, с восемью отсеками для дисков. Повторяя функционально своих братьев и имея такой же резерв по питанию, как Thecus 1U4200XXXR, эта модель может стать основой для создания информационной системы большого объема.

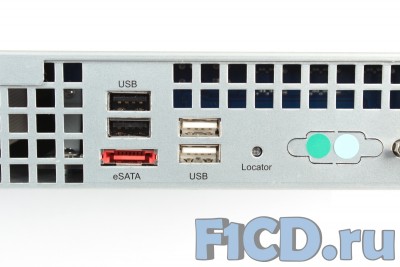

Следует добавить, что все без исключения протестированные серверы Thecus имеют на своем корпусе разъем eSATA, который позволяет расширять объем дисковой памяти, подключая внешние диски и целые массивы дисков. Старшие модели отличаются и большим количеством портов USB: Thecus N8200XXX и Thecus 1U4200XXXR имеют в общей сложности шесть разъемов USB 2.0, два спереди, четыре сзади. Это тоже серьезный коммуникационный резерв.

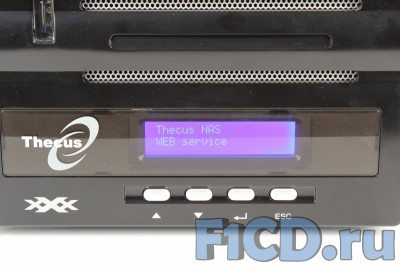

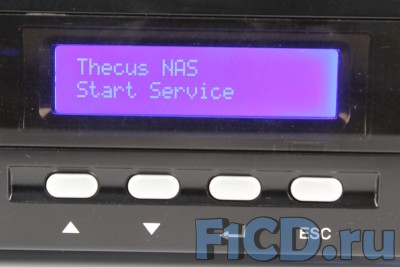

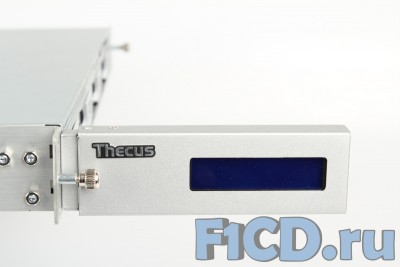

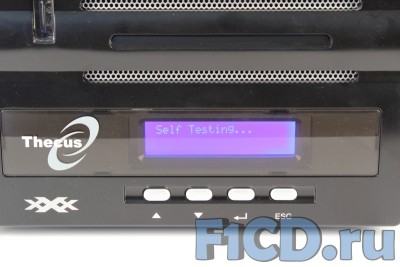

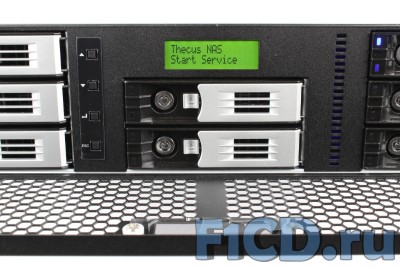

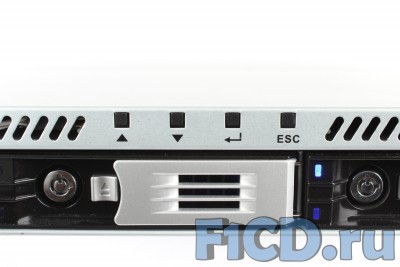

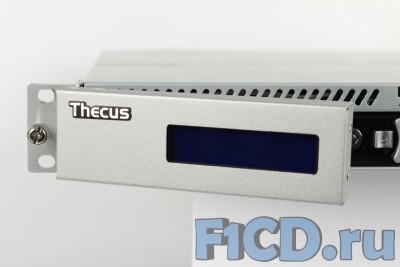

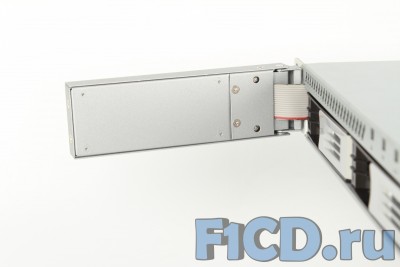

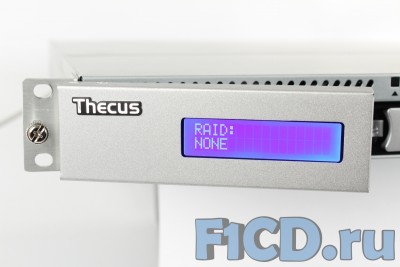

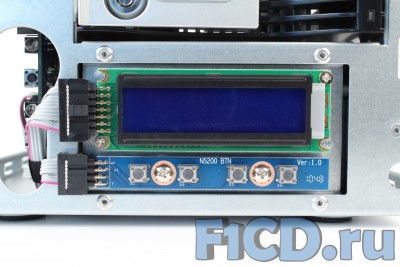

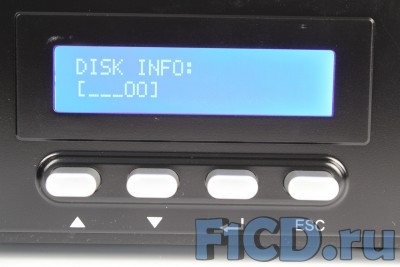

Все модели, кроме младшей Thecus N2200XXX, оборудованы информационными панелями, которые выводят полезную информацию и позволяют управлять базовыми настройками системы — изменять IP-адрес и пароль входа информационной панели. Все без исключения серверы поддерживают функцию USB Copy, позволяющую скопировать USB-носитель на диск массива одним нажатием кнопки, а Thecus N2200XXX оснащен еще и кардридером.

Программное обеспечение Thecus #

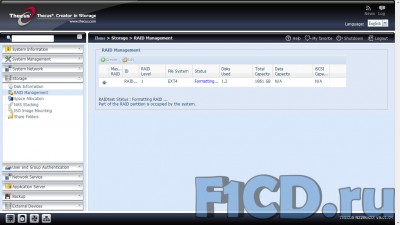

ПО для управления серверами серии XXX унифицировано. К слову, эти три креста означают ничто иное как "экстра" — в производительности, в функциональности и в соотношении "цена/качество".

Программное обеспечение действительно развитое, хотя и не столь сильно как у некоторых конкурентов. Для человека, впервые сталкивающегося с RAID и сетевым хранением данных, многие вопросы бывают неясны, настроить сервер и массив оказывается непросто. У Thecus имеется система помощи на английском языке, при этом сам интерфейс системы управления, а также документация из комплекта поставки – полностью локалзизованы.

Скомканное впечатление от инсталляции NAS Thecus осталось потому, что утилита Setup Wizard, которая должна по процедуре обнаружить хранилище в сети и сообщить нам его адрес, упростив начальную установку, оказалась не в состоянии сделать это. Перепробовали все конфигурации — тщетно. Хотя устройства в сети существовали и через браузер их можно было увидеть и администрировать. Впрочем, как нас заверил производитель, в их тестовой сети программа работала успешно. На наш взгляд – всё это не принципиально, ведь полноценная настройка NAS возможна через web-интерфейс, доступ к которому легко получить, используя озвученный в руководстве IP-адрес.

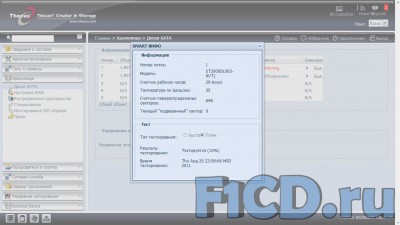

При этом серверы NAS Thecus предоставляют администратору множество возможностей: горячую замену дисков даже у младшей модели, iSCSI, управление HDD (SMART Test, Bad Block Scan, Disk spin-down, Disk roaming), оповещение по E-mail, а также управление питанием, управление UPS, кодирование массива RAID и другие функции. Для использования в домашних условиях — значительное вооружение. Его хватит и для фрилансера, и для небольшой рабочей группы.

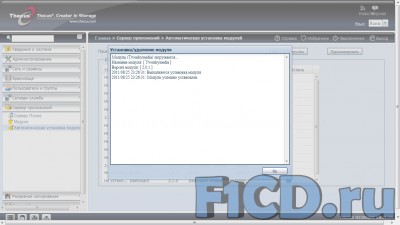

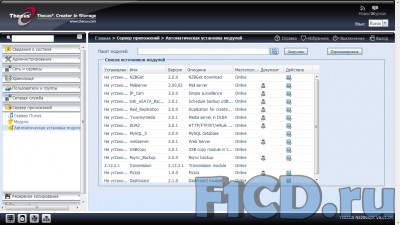

Дополнительный функционал можно нарастить, установив дополнительные приложения-пакеты.

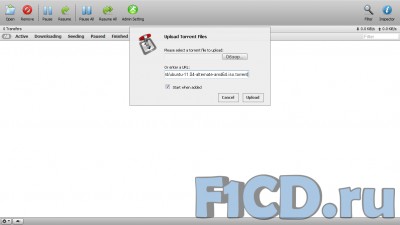

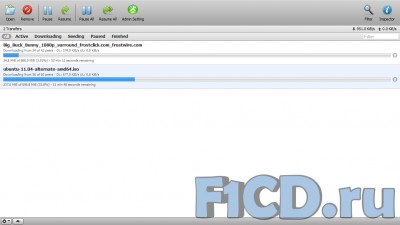

В частности, мы запустили торрент-клиент Transmission.

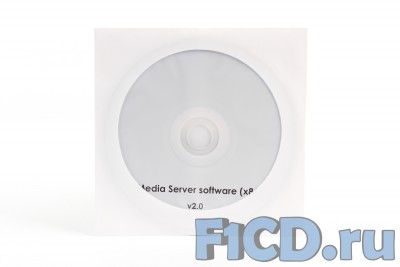

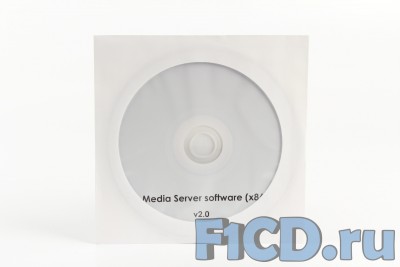

И DLNA медиа-сервер TwonkyMedia, ключ от которого есть на компак-диске из комплекта поставки всех медиасерверов Thecus серии XXX.

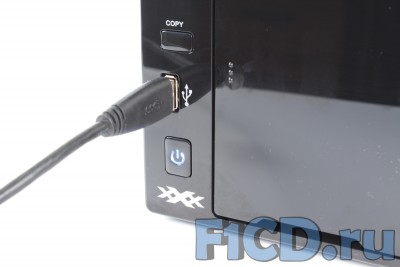

Не забыты и возможности организации резервирования данных, причем активно поддерживаются порты USB в обоих направлениях: как для сохранения информации с USB-носителей, так и для резервирования на переносные USB-диски. Пользователи Apple Time Machine также смогут сохранять свои данные.

Имеется и такая полезная функция, как монтирование образов ISO. Смонтированные образы отображаются в виде папок, а хранящаяся на них информация становится доступной пользователям.

Thecus XXX в работе #

Не обошлось без сюрпризов. Все NAS-серверы продемонстрировали ожидаемо одинаковые рузультаты во время тестрования скорости работы, но, что интересено, все эти результаты были несколько выше заявленных пасортных. На деле мы получили около 117 Мбайт/с (~ 936 Мбит/с) на чтение.

И около 116 Мбайт/с (~ 928 Мбит/с) – на запись.

Тест проводился в режиме RAID1 с дисками Seagate ST2000DL003 из серии Barracuda Green, нагрузку создавал один активный клиент.

Теперь пару слов по поводу производительности. Thecus заявляет, что эти серверы способны поддерживать одновременно до 256 соединений, при этом паспортная производительность дисковой подсистемы приводится из расчета измерений на одного клиента. В графе "NAS для 64 клиентов" виден пробел, вернее "NA" — данные недоступны. Конечно, 117 Мбайт/с, измеренных нами, вполне достаточно для домашнего использования или поддержания работы нескольких клиентов.

Процессор станет камнем преткновения в том случае, если речь пойдет об обработке больших баз данных или об операциях с объемными массивами фотографий. Конечно, мелкие графические файлы невысокого разрешения в формате JPG вполне по плечу таким NAS, формирующим из них доступные в сети альбомы. Но попытка "скормить" фотобиблиотеке полноразмерные многотысячепиксельные фото, весящие не один десяток гигабайтов, сильно затруднит работу, особенно если по времени совпадет генерация миниатюр вновь поступивших фотографий и запросы на демонстрацию по сети ранее сформированных альбомов.

Thecus XXX | Вывод #

Плохо или хорошо то, что в таких разных по предназначению серверах используется один и тот же процессор, объем RAM и программное обеспечение? С точки зрения пользователя, организующего домашний кинотеатр вкупе с архивом документов и нескольких персонализированных пользовательских папок — неплохо. Отработанная конструкция сделана с запасом и выдерживает гораздо большие нагрузки, чем возможно в домашней среде. С точки зрения системного администратора, собравшегося предоставлять такой ресурс множеству пользователей — пусть на этот вопрос ответит сам администратор. Пожалуй, ответ будет взвешенным и продуманным. Именно на таких разумных пользователей и рассчитано оборудование Thecus.

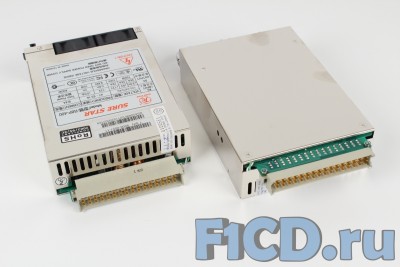

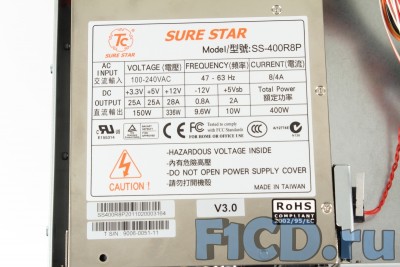

Зарезервированные источники питания, разнообразные уровни RAID, гибкое администрирование массивов, подразумевающее миграцию и восстановление, говорят о проработанности подхода к организации хранения данных. Наличие Dual DOM также позволит восстановить систему в случае серьезного сбоя. Производительный гигабитный сетевой протокол, много USB-портов, перспектива расширения с помощью eSATA, управление питанием и UPS (даже у младшей, двухдисковой модели NAS) — такие данные вызывают уважение.

Средние цены на NAS Thecus на момент тестирования:

  • Thecus N2200XXX – 18 000 руб.
  • Thecus N5200XXX – 29 700 руб.
  • Thecus 1U4200XXXR – 57 200 руб.
  • Thecus N8200XXX – 72 000 руб.

Плюсы: #

  • Использование универсального программного и аппаратного ядра обеспечивает технологическую преемственность.
  • Большой набор средств администрирования RAID и сервера.
  • Расширение функциональности за счет подгружаемых бесплатных программных модулей, например торрент-клиента.
  • Высокая подтвержденная скорость работы дисковой подсистемы на запись и чтение.
  • Запас портов облегчает масштабирование системы хранения.

Минусы: #

  • Проблемы при запуске утилит инсталляции.
  • Недостатки русификации интерфейса и невысокая информативность справочной системы.
Редакция F1CD благодарит компанию Тайле, дистрибьютера Thecus,
за предоставленные для тестирования NAS-серверы серии Thecus XXX.

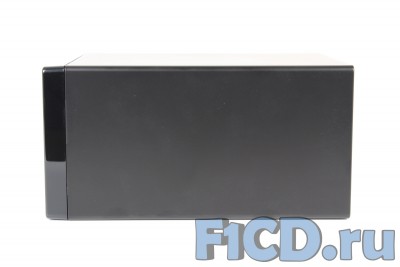

Фотогалерея Thecus N2200XXX #
