Обзор NAS-сервера Thecus N16000: 16 блоков в наш информационный фундамент

20 октября 2011, Попов Дмитрий 0
NAS-сервер Thecus N16000 полон возможностей и ресурсов. Его емкость – шестнадцать HDD. Это может составить 48 Тбайт в накопителях SATA3 и SAS 6 Гбит/с. Имеются также процессор Intel Xeon X3480, 8 Гбайт DDR3 SDRAM, три интерфейса RJ-45 10/100/1000, шесть USB 2.0, два USB 3.0, два eSATA. Это устройство высотой 3U предназначают корпорациям. Что ж, пожалуй, только успешный бизнесмен в состоянии собрать систему высокой доступности, обеспечивающую безотказный доступ к данным, и заплатить за это удовольствие более 200 тысяч рублей. Постоим рядом и посмотрим.

Видеообзор Thecus N16000 #

Комплект поставки Thecus N16000 #

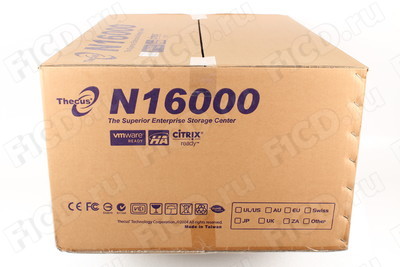

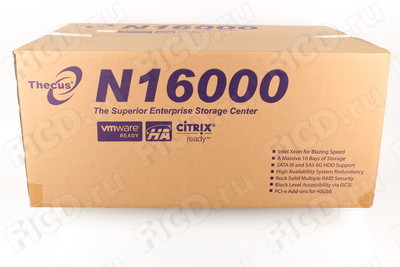

Картонная коробка внушительных размеров, внутри еще одна — так обычно упаковывают дорогостоящее оборудование. Внутри второй коробки, в тисках дополнительного уплотнителя — надежно укрытый полиэтиленом корпус NAS-сервер Thecus N16000.

Упаковка Thecus N16000

Комплект поставки таков:

  • NAS-сервер Thecus N16000.

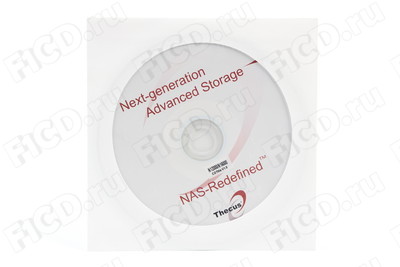

  • Установочный CD с программным обеспечением.

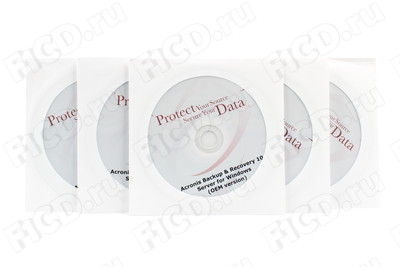

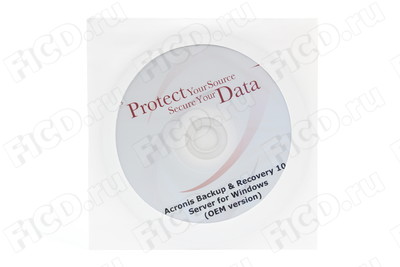

  • Установочный CD с Acronis Backup&Recovery 10 Server for Windows – 5 шт.

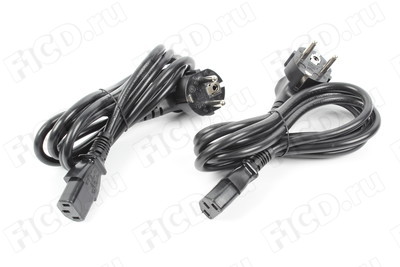

  • Кабель питания – 2 шт.

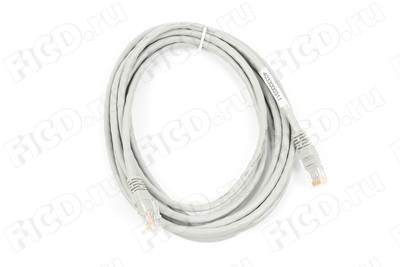

  • Кабель LAN.
  • Кабель USB 3.0.
  • Крепеж для HDD.
  • Гарантийный талон.
  • Краткое руководство по установке.
  • Салазки для установки NAS в стойку.
Комплект поставки Thecus N16000

Подробнее о комплектации Thecus N16000 – в нашем видеообзоре:

Thecus N16000: вид изнутри #

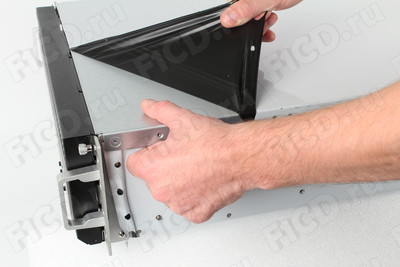

Почему мы сразу лезем внутрь? Включив Thecus N16000 в работу всего лишь с двумя HDD в качестве начальной конфигурации, мы были встречены мощным шумом системы охлаждения. Шум постепенно нарастал и через несколько минут, по мере прогрева системы стабилизировался на уровне 66 дБ (измерено с расстояния 1 метр). Это уровень шума оживленной автотрассы или звук работающего пылесоса с расстояния 2 метра. Чрезвычайно интересно, как же устроена система охлаждения NAS? Ну и вообще, как выглядит внутри устройство стоимостью несколько сотен тысяч рублей?

Внутри обширного корпуса высотой 3U — четыре отсека. Самый большой отсек занимает материнская плата, на которой установлен процессор Intel Xeon X3480, чипсет Intel 3450 и две планки RAM (4+4) — в общей сложности 8 Гбайт DDR3 SDRAM. Видны разъемы шины PCIe, которые применяются для карт расширения и могут быть использованы при организации подключения Thecus N16000 по интерфейсу 10Gb Ethernet.

Внутренности Thecus N16000

Оригинально разработчики решили задачу создания резервируемой памяти для операционной системы NAS: модули емкостью 1 Гбайт устанавливаются прямо на разъемы SATA1 и SATA2, без кабелей и корпусов. Эффектные кабели в сетчатой оплетке, подсоединенные к двум особняком стоящим разъемам, а далее проходящие через весь отсек с материнской платой — кабели host bus адаптера LSI SAS9211-8i 6 Гбит/с, установленного на шине PCIe и поддерживающего в том числе SATA3 и SATA2. Хост-контроллер обеспечивает высокоскоростное соединение SAS/SATA устройств с шиной PICIe (до 256 не-RAID устройств).

Не являясь специализированным RAID контроллером, LSI SAS9211-8i все же имеет встроенный режим Integrated RAID (RAID0, 1, 1E, 10), что может снижать нагрузку на процессор. К 2014 году ожидается, что SAS 6 Гбит/с (Serial Attached SCSI), совместно с SATA, вытеснят с рынка альтернативные решения для хранения данных, поделив его приблизительно поровну. NAS-сервер Thecus N16000 уже сегодня готов к этим изменениям.

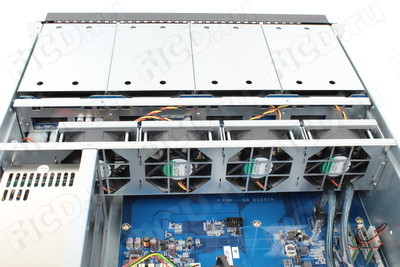

Вентиляторы Thecus N16000

Вдоль материнской платы, в соседнем отсеке, поместился узкий корпус 800-ваттного блока питания. Блок выполнен по схеме с резервированием: он состоит из двух независимых источников питания. Каждый источник подключается к сети питания своим кабелем. Именно голос вентиляторов охлаждения источников блока питания мы слышим самым первым.

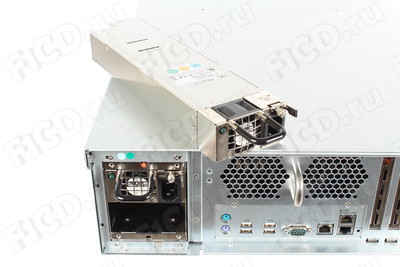

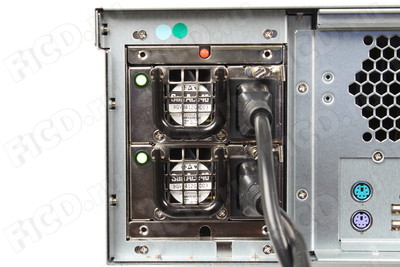

Блок питания Thecus N16000

Мы насчитали уже три вентилятора (охлаждение процессора, два вентилятора блоков питания), но не они являются главными охладителями системы. Второй источник шума и основной механизм, перемещающий потоки воздуха в корпусе Thecus N16000, расположился в следующем отсеке, чуть ближе к его передней части. Это линейка из четырех вентиляторов с поддержкой горячей замены. Конструкция крепления вентилятора такова, что извлечь из линейки его можно одним мизинцем. А потом вентилятор так же просто снять с держателя: он всего лишь надвинут на длинные гладкие штифты. Сдернем его, разъединим разъем питания — и можно установить новый, работоспособный, например. Ни одного винта.

Внутренности Thecus N16000

С вентиляторами разработчики здорово придумали, молодцы. Но вот дальше есть момент, который вызывает определенную озабоченность.

В последнем отсеке корпуса, четвертом, стоят все наши жесткие диски. Это передняя часть NAS. А уж если быть до конца точными, в этом отсеке установлено четыре отдельных секции, в каждую из которых монтируется по четыре унифицированных быстросъемных держателя для дисков. Воздух проникает в корпус NAS через вентиляционные отверстия в каждом держателе для дисков. А между всем этим хозяйством и линейкой вентиляторов находятся две пластины — плата интерфейсов жестких дисков и разъемов питания для них и стальная перегородка, для прочности конструкции.

В этих двух пластинах прорезаны отверстия, чтобы потоки воздуха от горячих жестких дисков хоть как-то проникали к старательно работающим системным вентиляторам, а от них дальше, через весь корпус, мимо процессора и памяти и выходили через заднюю панель. Там тоже есть вентиляционные отверстия, через которые воздух наконец-то покидает плотно закрытую с боков "трубу" корпуса накопителя. Ни на секунду не может остановиться этот поток, постоянно будут вращаться системные вентиляторы и вентиляторы блока питания.

Внутренности Thecus N16000

Как мы уже поняли, система охлаждения Thecus N16000 обречена на интенсивную работу даже в случае использования всего пары HDD. Шум на уровне 66 дБ — нормальное явление для этой модели, так что ее непросто будет использовать в помещениях без соответствующей системы подавления шума, шумоизоляции. Для сравнения, грузовик во дворе дома производит шум порядка 63-77 дБ, стиральная машина — 68 дБ. Это превышает верхнюю норму для офисных помещений класса А (по европейским нормам) — 55 дБ, и норму для обычных контор — 60 дБ. Специалисты относят такой уровень звука к категории достаточно громкого шума, который нельзя игнорировать. Кстати, кулер процессора абсолютно не слышно на фоне всех остальных вентиляторов NAS.

Поскольку "стоечные" серверы обычно устанавливаются в специальных помещениях (дата-центрах, серверных-комнатах и т.д.) уровень издаваемого устройством шума не имеет никакого значения.

Вентилятор Thecus N16000

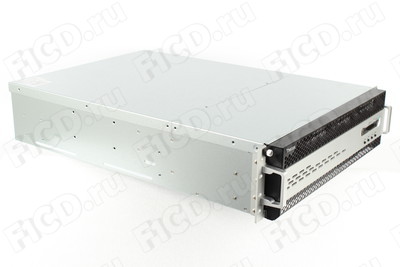

Внешний вид Thecus N16000 #

Черный и светлый алюминий, сетчатые панели, овальные прорези вентиляционных решеток и отверстие под черно-желтый OLED-дисплей, блестящий логотип Thecus — лицевая панель NAS-сервера выглядит достойно.

Лицевая панель Thecus N16000

На лицевой панели установлен информационный OLED-дисплей, достаточно большой по площади, с приличной графикой и хорошо различимым шрифтом. Четыре кнопки под дисплеем позволяют управлять процессом получения информации. При начальной установке очень удобно определять IP-адрес Thecus N16000 — он демонстрируется на этом дисплее.

Экран Thecus N16000

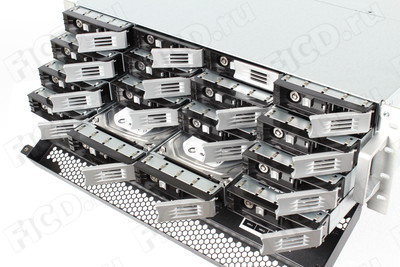

В откинутом состоянии, для обеспечения доступа к жестким дискам лицевая панель открывает держатели HDD, каждый с замком и двумя индикаторами работы диска. Так же становятся доступны два порта USB 2.0, кнопки Mute, Rst, Power, Locator, индикаторы LAN, Error, Busy, PWR.

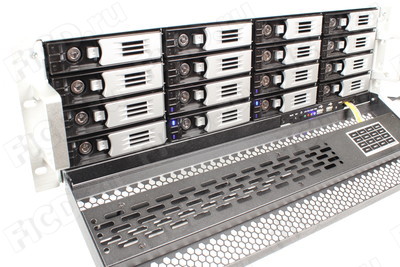

Лицевая панель Thecus N16000 в откинутом состоянии

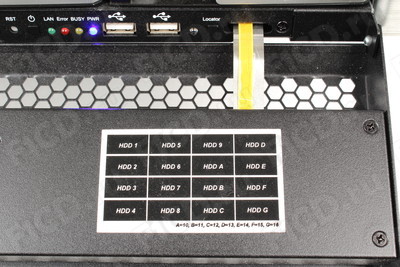

Индикаторы и кнопки управления Thecus N16000

Лицевую панель можно зафиксировать в закрытом состоянии двумя винтами с накатными головками, при этом все LED-индикаторы остаются доступны обзору благодаря шестигранной перфорации на лицевой панели.

Индикаторы видны сквозь перфорацию на лицевой панели Thecus N16000

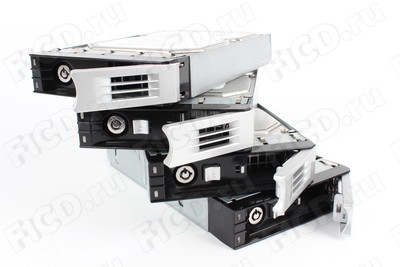

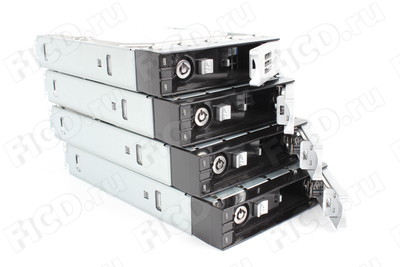

Держатели жестких дисков удерживают диски за счет винтов. Производитель снабдил Thecus N16000 достаточным количеством крепежа, а так же ключей для закрывания замков на держателях HDD.

Крепеж и ключи для жестких дисков Thecus N16000
Жесткие диски для Thecus N16000

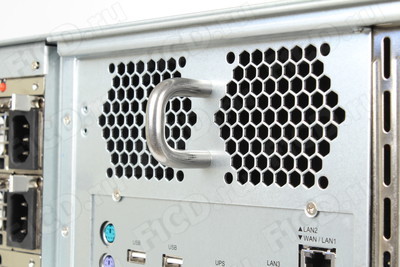

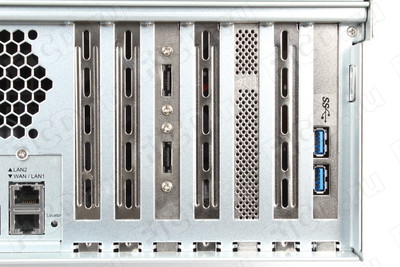

Задняя панель Thecus N16000 не сильно отличается от панелей настольных компьютеров. Здесь присутствует необходимый для успешной работы набор коммуникационных портов. Несколько портов Ethernet 10/100/1000 BASE-TX Auto MDI/MDI-X с поддержкой WOL, интерфейсы USB 2.0х4 (еще два на передней панели) и USB 3.0х2, порты eSATA.

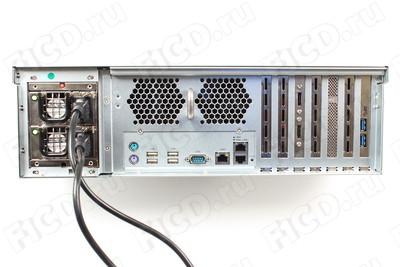

Задняя панель Thecus N16000
Порты и разъемы на задней панели Thecus N16000

Характеристики Thecus N16000 #

Спецификация устройства
Процессор Intel Xeon X3480 + чипсет Intel 3450
Дисковые интерфейсы 16 х SAS/SATA 6GB для внутренних дисков, 2 х eSATA для внешних дисков
Контроллер RAID LSI 2008 HBA

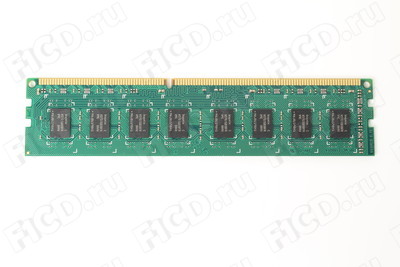

Системная память 8 Гбайт DDR3 SDRAM
LAN-интерфейс (PCI-e) 3 x RJ-45: 10/100/1000 BASE-TX Auto MDI/MDI-X
Поддержка WOL
USB-интерфейс (хост) 6 х USB 2.0 типа A (2 на передней панели, 4 на задней панели)
2 х USB 3.0 (на задней панели)
OLED-панель Отображение данных о состоянии системы и другой информации (на нескольких языках)
LED-индикация Питание (синий)
Состояние системы (желтый)
Системное оповещение: резервное питание или сбой вентиляции системы (красный)
Активность/сбой дисков 1-16 (зеленый/красный)
Слот PCIe 8х (3), одно гнездо используется для контроллера SAS HBA
4х (1)
1х (1), используется для контроллера CU30N (USB 3.0)
Источник питания ИП с резервированием 700 Вт или более (80Plus)
Контроль температуры/вентиляции Датчик температуры процессора
Регулирование частоты вращения вентилятора ЦП
Регулирование частоты вращения вентилятора системы
Вентиляция системы 4 вентилятора с поддержкой горячей замены
Кнопки Кнопка питания (на передней панели, программное управление выключением)
Кнопки LCM-дисплея (ENT, ESC, UP, DOWN)
Кнопка сброса системы
Кнопка Locator
RS232 1 (для ИБП)
Рабочая среда Температура: 5°C — 40°C
Относительная влажность: 0 ~ 80 % (без образования конденсата)
Габариты Для установки в стойку, 3U
Спецификация программного обеспечения
RAID
Режимы RAID RAID 0, 1, 5, 6, 10, 50, 60 и JBOD
Автоматическое восстановление Поддерживается
Горячая замена Поддерживается
Горячее резервирование Поддерживается
Информация SMART Поддерживается
Тестирование SMART Поддерживается
Онлайновая миграция Поддерживается
Онлайновое расширение Поддерживается
Шифрование томов 256-разрядное по стандарту AES
Диски
Управление питанием Остановка вращения дисков при простое
Сканирование плохих блоков Поддерживается
Перенос дисков Поддержка переноса томов на другое хранилище N16000
Сеть
Конфигурация Фиксированный и динамический IP-адреса
Режим общего IP-адреса Вкл./Выкл.
Транспортные протоколы TCP/IP/Appletalk
Файловые протоколы SMB/CIFS, HTTP/HTTPS, FTP, NFS v3, AFP
Агрегация каналов 6 режимов
NIC-карта 10GbE Поддерживается
Доступ к данным
Поддерживаемые клиенты Windows 2000/XP/2003/Vista/7
Linux/Unix
Mac OS 9/X
Веб-диск Доступ через веб-интерфейс
FTP Встроенный FTP-сервер с управляемой полосой пропускания
Защищенный FTP Встроенный защищенный FTP-сервер с управляемой полосой пропускания
Менеджер скачивания (модуль) HTTP/FTP/BT/eMule
Принт-сервер (IPP) Поддержка USB-принтеров
Поддержка различных IPP-принтеров
Управление задачами печати (просмотр списка/удаление задач) через веб-интерфейс
Резервное копирование данных
Клиентское ПО резервного копирования Acronis Backup and Recovery Server OEM for Windows (лицензия x5)
Клиентское ПО восстановления системы при сбое Acronis Backup and Recovery Server OEM for Windows (лицензия x5)
Удаленная репликация NAS Инкрементная
Синхронная
USB-копирование на N16000 Через LCM-панель
Двунаправленное USB-копирование (модуль) Поддерживается
Доступ на уровне блоков
Целевой раздел iSCSI Поддержка инициаторов Microsoft/Mac/Linux
Инициатор iSCSI Для стекирования с N5200/1U4500/1U4600/N5500/серия N7700/серия N8800/N12000/N16000
Динамическое выделение емкости по iSCSI До 16 ТБ виртуальной емкости
MPIO Поддерживается
MCS Поддерживается
Кластеризация Поддерживается
Фиксированное резервирование групп SCSI3 Поддерживается
Управление питанием
Включение/выключение по расписанию Поддерживается
Управление томами
Множественный RAID Поддерживается
Выбор файловой системы Ext3/XFS/Ext4
Поддержка мультимедиа
Сервер iTunes Поддерживаемые файловые форматы: AAC, MP3 с тегами ID3, WAV
Фотосервер Поддерживаемые файловые форматы: GIF, JPG (JPEG), BMP, PNG
Поддержка EXIF-информации
Поддержка слайд-шоу
Идентификация пользователей
Локальные пользователи Встроенные учетные записи пользователей
Локальные группы Встроенные группы пользователей
Windows ADS Поддерживается
Файловая система
Тип Журналируемая файловая система
Емкость 48 Тбайт (XFS)/16 Тбайт (Ext4)/8 Тбайт (Ext3) на том
Поддержка языков Поддержка Unicode
Авторизация (списки управления доступом) Доступ для чтения, записи или отказ в доступе к общим папкам и подпапкам для отдельных пользователей или групп пользователей
Квоты пользователей Поддерживаются
Администрирование
Многоязычный интерфейс веб-администрирования Поддержка следующих языков: английский, китайский (традиционное и упрощенное письмо), японский, корейский, французский, немецкий, итальянский, испанский, русский, польский и португальский
Утилиты Мастер установки для MS Windows (для Windows 2000/XP/2003/Vista/7)
Мастер установки для Mac (только для OSX)
Уведомление по электронной почте Отправка системных сообщений администратору по электронной почте
SNMP-ловушка Перехват системной информации
Прочее
Dual DOM Поддерживается
Веб-диск Поддерживается
Корзина для удаленных объектов Поддерживается
Веб-сервер (модуль) Поддерживается
Монтирование ISO-файлов Поддерживается
Пользовательский модуль Поддерживается
Модуль подключения IP-камер Поддержка до 10 IP-камер
Технология высокой доступности HA Поддерживается

Программное обеспечение Thecus N16000 #

ПО для управления нужно сразу обновить. В случае с NAS Thecus N16000 это поможет избежать ненужных перестроений RAID после перезагрузки системы. Если в 9-й версии прошивки (1.00.09) такой баг существует, то в 10-й (1.00.10) эта ошибка уже исправлена. Замена прошивки не вызывает проблем и не занимает много времени.

На экране Thecus N16000 показано, какая версия прошивки в данный момент установлена

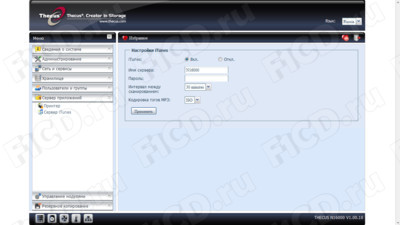

Внешне программное обеспечение для Thecus N16000 очень похоже на ПО для других серверов от Thecus, которое мы рассматривали ранее. Собственно говоря, ничего удивительного: практически те же разделы, многие функции уже были заявлены ранее. Основное отличие рассматриваемой модели — скорее не программная начинка, а аппаратная основа на которой работает ПО. А различия в программном обеспечении объясняются в первую очередь различиями в "железе", которые даже в простейших тестах убеждают нас: Thecus N16000 — не просто новый корпус для старой линейки "железа", это действительно мощный процессор и много памяти, сразу проявляющие себя в деле.

Программное обеспечение Thecus N16000

Работа Thecus N16000 #

Тесты подтверждают заявления производителей: NAS-сервер Thecus N16000 может стать основой для создания коропоративной информационной системы. Показатели производительности при конфигурации дисков RAID1: 112 Мбайт/с на чтении и 104 Мбайт/с на записи.

Другой вариант тестирования пропускной способности Thecus N16000

Добавим к этим цифрам еще и то, что процессор NAS максимально удалось загрузить при тестах на производительность лишь на 3%, что свидетельствует о хорошем запасе системы. В отличие от младших моделей NAS Thecus, можно не бояться запускать дополнительные модули типа веб-сайтов, фотоальбомов, блогов и т. п. У Intel Xeon X3480, в отличие от Intel Atom, хватит сил обработать любые дополнительные запросы пользователей.

Программное обеспечение Thecus N16000

К сожалению, так и не заработала утилита, предназначенная для облегчения начальной установки NAS, для поиска его в сети. Как и ранее, она не находит устройств Thecus, хотя обращаясь напрямую, по IP-адресу, их легко обнаружить. Увы, инструмент "Помощь" в интерфейсе управления мощным NAS Thecus N16000 вообще нет, но рассчитывать можно на документацию, расположенную на сайте и на CD-дисках из комплекта поставки.

Основные свои функции NAS выполняет легко. Просто создаются папки и разделы, изменения настроек системы понятны и вступают в действие быстро, разнообразные сервисы позволят администратору оптимизировать работу устройства. Например, настраивая автоматическое включение/выключение системы, можно даже указать на один день два раза включение на разное время. Система не станет "ругаться" и засыпать вас сообщениями об ошибке: в указанный вами час она либо включится, либо просто продолжит работу, если она уже работала. Такая "интеллектуальность" нами приветствуется.

Программное обеспечение Thecus N16000

Так как упор в этом NAS сделан на непрерывность обслуживания, практически все системы поддерживают горячую замену, а сам Thecus N16000 может работать в системе высокой доступности HA (High Availability), в которой второе, резервное устройство в любое мгновение готово принять поток данных на себя и постоянно синхронизировано с основным.

Говоря о синхронизации, нельзя не упомянуть о пяти пользовательских лицензиях Acronis Backup and Recovery Server OEM for Windows. Благодаря этим пяти дискам, входящим в комплект поставки, администратор в состоянии обезопасить пять рабочих станций от сбоев и решить проблемы резервного копирования и восстановления системы. Поддерживаются и различные режимы резервного копирования Dual DOM.

Программное обеспечение Thecus N16000

И конечно же, разъем USB или RS-232 пригодится для управления устройством UPS, без которого нельзя всерьез говорить о надежности системы хранения данных. USB порт — хорошее напоминание о возможности устроить работоспособный принт-сервер, который справится с заданиями многих клиентов и способен поддержать несколько USB-принтеров. Для задействования ресурсов USB 3.0, например подключения переносных носителей информации, в комплект вложили соответствующий стандарту голубой кабель.

Программное обеспечение Thecus N16000

За кадром осталось еще много полезного. Например, расширение функциональности за счет подгружаемых программных модулей. Этот механизм функционирует, и как уже упоминалось, дополнительное ПО чувствует себя значительно лучше за счет более мощного, чем Intel Atom, процессора.

Thecus N16000: Вывод #

И внешне и по спецификациям NAS Thecus N16000 выглядит серьезным устройством  — все необходимые для работы инструменты имеются.

Вполне вероятно, что клиенты, заплатившие около двух сотен тысяч рублей за сетевое хранилище Thecus (не считая стоимости жестких дисков) получат персональную поддержку и сервис, и тогда им легче будет ответить на вопрос о целесообразности совершения таких трат. По крайней мере, если вам нужен емкий NAS, а IT-персонал вашей компании не имеет такой квалификации, чтобы самостоятельно собрать и сконфигурировать соответствующую аппаратную и программную систему — брать NAS Thecus N16000 можно, производитель уже подготовил его к началу работы. Если же ваш системный администратор человек опытный — решение он примет сам.

Плюсы Thecus N16000: #

  • Возможность создания хранилища большого объема.
  • Приличная производительность процессора.
  • Хорошие показатели производительности дисковой подсистемы.
  • Возможность расширения сетевого интерфейса до 10 Гбит/с и работа в системах HA (High Availability).
  • Возможность расширения объема/стекирования.
  • Возможность бесплатной загрузки дополнительных программных модулей.
  • Современный дизайн лицевой панели.
  • Возможность эксплуатации NAS неподготовленным персоналом за счет специализированного интерфейса управления.

Минусы Thecus N16000: #

  • Встроенная в ПО система справки отсутствует.
