ETegro Hyperion ES200 G5: обзор микросервера

09 декабря 2013, Однокрылов Владимир 0
Сегодня мы испытаем мини-сервер ETegro Hyperion ES200 G5. В нашей тестовой конфигурации модель оснащена процессором Intel Xeon серии E3-1200v3 3,10 ГГц, 8 Гбайт памяти DDR3 и двумя сетевыми интерфейсами Gigabit Ethernet с поддержкой TOE. Дисковая подсистема представлена четырьмя дисковыми корзинами для накопителей 3,5 дюйма с поддержкой горячей замены и одним внутренним диском 2,5 дюйма SATA 250 Гбайт. Также есть слим DVD-ROM.

Видеообзор ETegro Hyperion ES200 G5 #

Комплектация и характеристики ETegro Hyperion ES200 G5 #

Микросервер прибыл к нам на тестирование в простой картонной коробке с логотипами ETegro.

Упаковка ETegro Hyperion ES200 G5

Из этой коробки мы вытащили:

  • Сам сервер ETegro Hyperion ES200 G5.
  • Два диска с ПО и документацией.

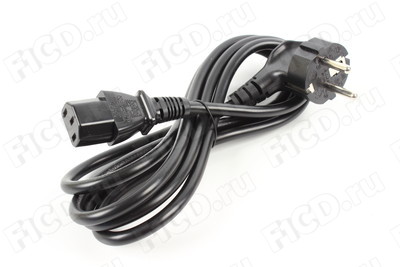

  • Кабель питания.

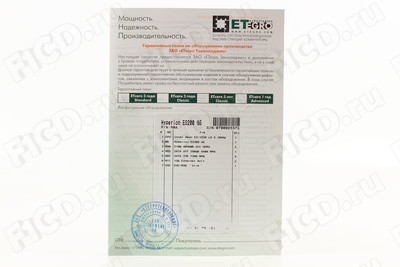

  • Гарантийный талон.
Комплектация ETegro Hyperion ES200 G5

Комплектация содержит только минимум для включения сервера. Характеристики тестовой конфигурации устройства мы свели в таблицу:

Процессор Intel Xeon E3-1220 v3, 8 Мбайт кэша, 4 ядра, 3,1 ГГц
Чипсет Intel C226
Оперативная память 2x4 Гбайт DDR3-1333
Видео Интегрировано в материнскую плату
Порты на задней панели 4x USB 2.0, 2x USB 3.0, 2x LAN 1 Гбит/с, VGA, RS232
Порты на передней панели 2 x USB 2.0
Аппаратный RAID-контроллер Нет, есть возможность установки
Накопители HDD

4 x 3 Тбайт HDD (в отсеке горячей замены)

1 х 2,5" HDD (внутри корпуса)

Накопители ODD SlimDVD, заменяемый на HDD 2,5"
ОС Нет
Блок питания 250 Вт
Габариты 240x210x280 мм

Дизайн ETegro Hyperion ES200 G5 #

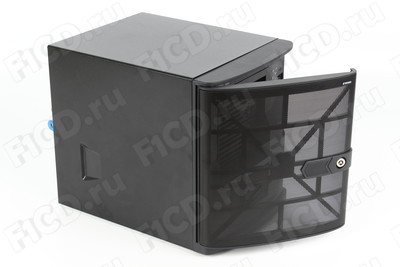

Габариты сервера немного уменьшились по сравнению с ETegro Hyperion ES200 G4 – теперь чёрный металлический корпус имеет размер 240x210x280 против 310x220x270 мм в предыдущей модели. Но дверца на лицевой стороне также есть.

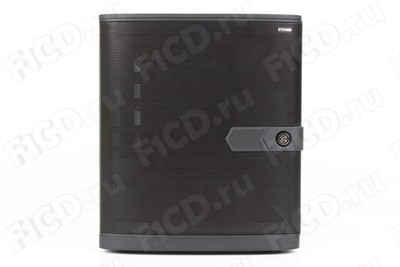

ETegro Hyperion ES200 G5

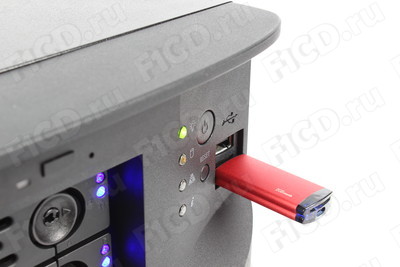

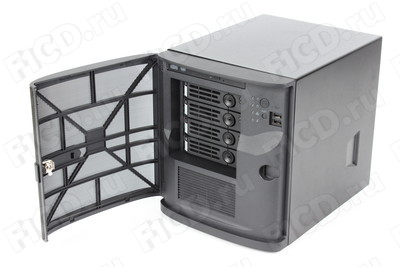

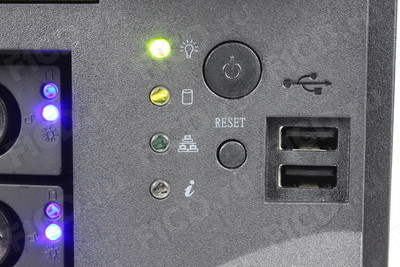

За дверцей мы видим четыре индикатора состояния, кнопки включения и сброса, два USB-порта, лицевую панель slim-привода оптических дисков, отсек для накопителей и вентиляционную решетку.

ETegro Hyperion ES200 G5 с открытой дверцей

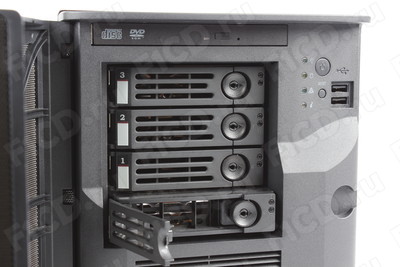

В отсек помещаются четыре корзины на металлической основе, замыкаемые с помощью пластиковых защёлок.

Накопители в ETegro Hyperion ES200 G5

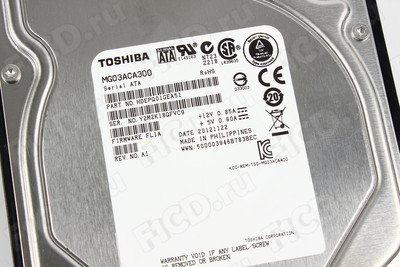

В корзины предустановлены четыре одинаковых жёстких диска – Toshiba MG03ACA300 объемом 3 Тбайт каждый.

Жёсткий диск в корзине быстрой замены от ETegro Hyperion ES200 G5

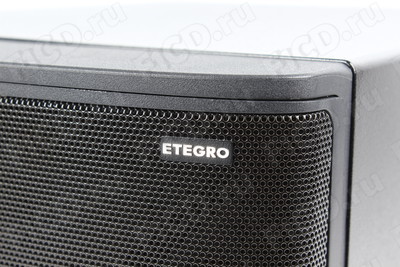

На лицевой панели каждой корзины есть решётка – это способствует вентиляции накопителей.

Корзины накопителей в отсеке быстрой замены ETegro Hyperion ES200 G5

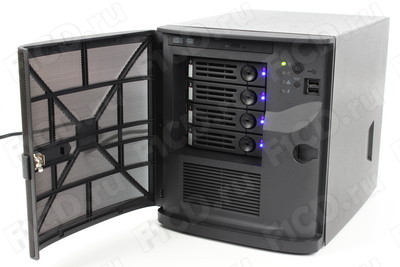

Каждая корзина имеет два светодиодных индикатора – питание накопителя и передача данных.

Работа индикаторов корзин накопителей ETegro Hyperion ES200 G5

Для закрытия крышки на лицевой панели имеется замок, ключи к которому в количестве двух штук находятся в комплекте.

Ключ к ETegro Hyperion ES200 G5

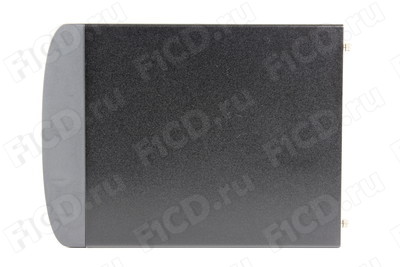

На съёмных боковинах корпуса нет ни вентиляции, ни прозрачных окошек – только углубления для удобства снятия.

Вентиляция в боковине ETegro Hyperion ES200 G5

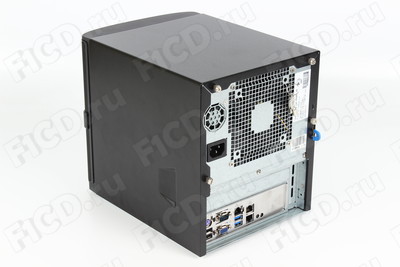

На задней стенке сервера вверху имеются коннектор питания, решётка вентилятора блока питания, решётка корпусного вентилятора и две технические наклейки.

Задняя стенка ETegro Hyperion ES200 G5

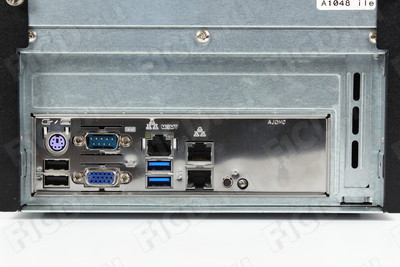

На нижней половине задней панели разместилась заглушка выходов материнской платы, на которой находятся:

  • Порт PS/2.
  • Два порта USB 2.0.
  • Серийный порт (RS232).
  • Видеовыход VGA.
  • Два LAN-порт 1 Гбит/с.
  • Два порта USB 3.0.
  • Выделенный LAN-порт для iKVM 2.0.
  • Кнопка идентификации и соответствующий светодиод.

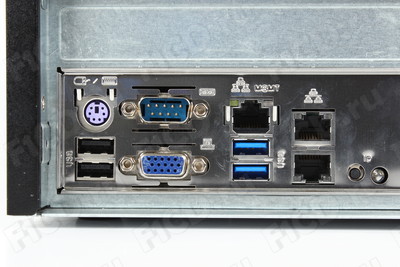

Порты на задней стенке ETegro Hyperion ES200 G5

На днище сервера – четыре пластиковые ножки с прорезиненным основанием.

Дно ETegro Hyperion ES200 G5

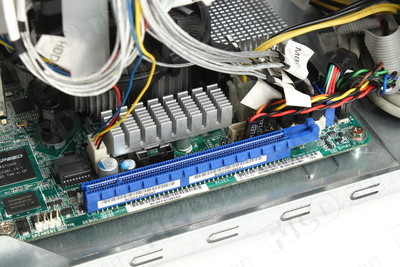

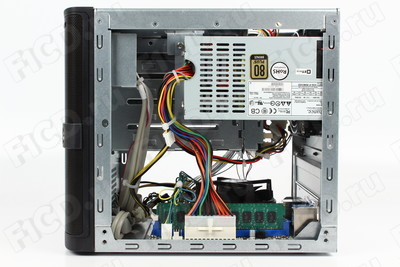

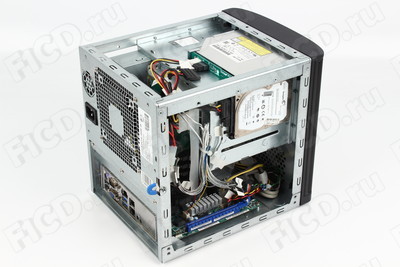

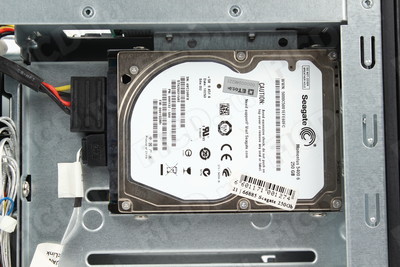

Сняв левую боковую стенку, мы видим внутренности сервера, и первое, что бросается в глаза – это возможность установки платы расширения в порт PCI-E. А ещё здесь есть предустановленный жесткий диск 2,5 дюйма, который можно заменить на SSD.

ETegro Hyperion ES200 G5 со снятой левой крышкой

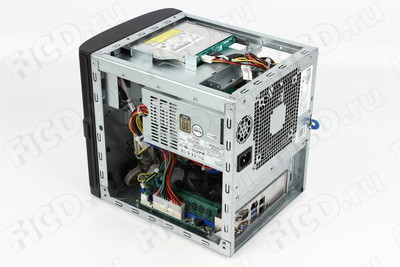

Верхняя крышка корпуса – также съёмная, и под ней мы видим предустановленный оптический привод, который тоже можно заменить на SSD.

Оптический привод в ETegro Hyperion ES200 G5

Блок питания производства Enhance выполнен в корпусе FlexATX, имеет мощность 250 Вт и оснащён небольшим вентилятором, выбрасывающим воздух через решётку на задней стенке. Одновременно это позволяет сохранить полезный объём небольшого корпуса.

Блок питания в ETegro Hyperion ES200 G5

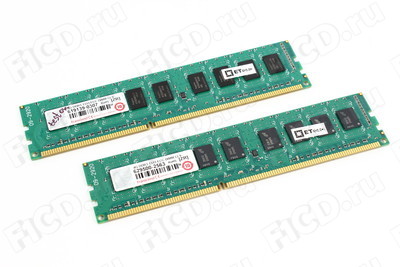

Материнская плата в сервере построена на базе чипсета Intel C226, что позволяет устанавливать в неё два модуля оперативной памяти ECC DDR3 (в нашей конфигурации использована связка 2 х 4 Гбайт DDR3-1333) и процессоры Intel Xeon серии E3 1200 v3 или сходные по архитектуре из семейства Intel Core в слот LGA1550 (Socket H3).

Материнская плата в ETegro Hyperion ES200 G5

Процессорный кулер – стандартный из BOX-поставок Intel, а рядом с ним находится видеочип ASPEED AST2300, также отвечающий за работу IPMI в материнской плате.

Микросхема ASPEED AST2300 в ETegro Hyperion ES200 G5

Общее качество сборки на довольно высоком уровне, корпус не имеет люфтов, все кабели аккуратно уложены и перевязаны, а охлаждению компонентов практически ничего не мешает.

Тестирование ETegro Hyperion ES200 G5 #

В тестовой конфигурации не используется аппаратный RAID-контроллер, поэтому накопители можно либо оставить как есть, либо создать software-RAID в настройках Intel Rapid Storage Technology.

Intel Rapid Storage Technology на ETegro Hyperion ES200 G5

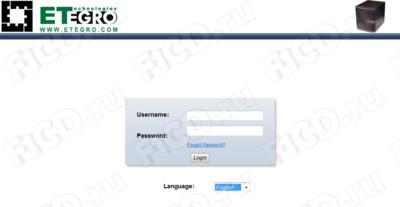

Платформа на базе чипсета Intel C226 и процессора Intel Xeon серии E3-1200v3 поддерживает IPMI 2.0 с помощью чипа ASPEED AST2300 через отдельный LAN-порт с доступом к специальному веб-интерфейсу. После авторизации он сразу открывает первый раздел – Dashboard, показывающий текущее состояние сервера, включая снимок iKVM.

Страница Dashboard в интерфейсе IPMI

Кроме него доступны ещё семь разделов:

  • FRU Information содержит информацию об имеющихся Field Replaceable Unit в системе.
FRU Information в интерфейсе IPMI

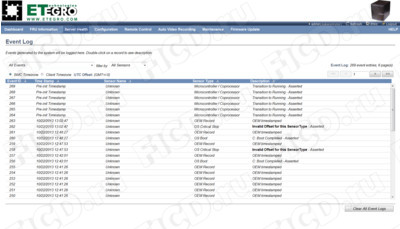

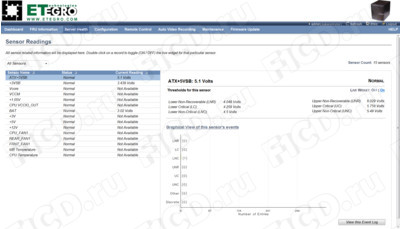

  • Server Health включает в себя показания сенсоров и журналы событий, системных сообщений и аудита авторизации.
Server Health в интерфейсе IPMI

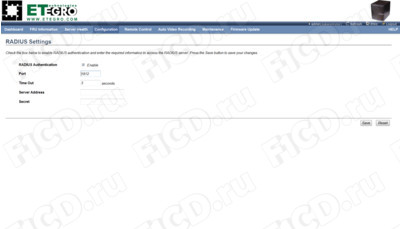

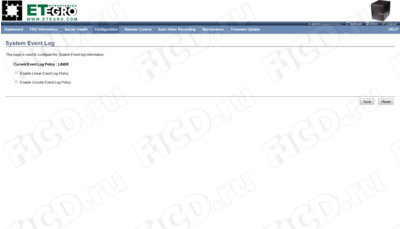

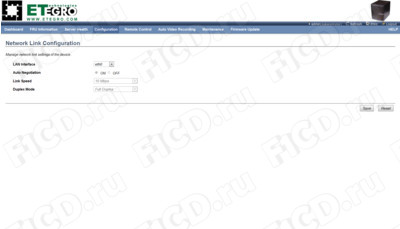

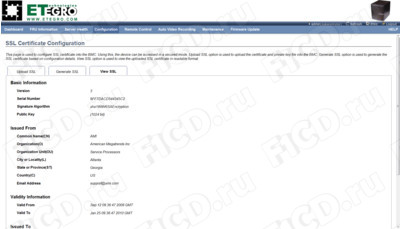

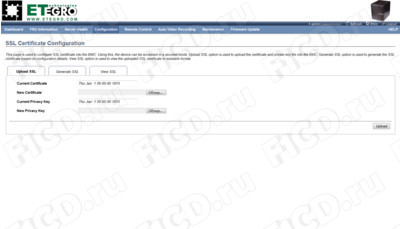

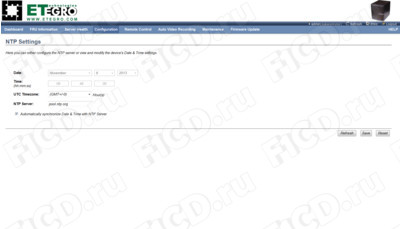

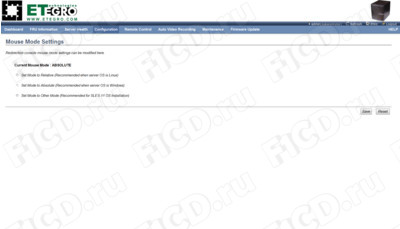

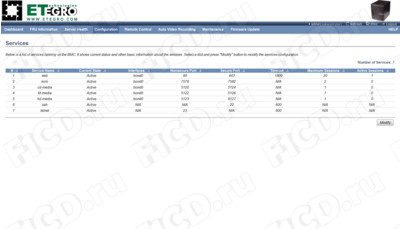

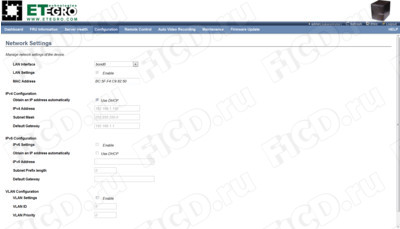

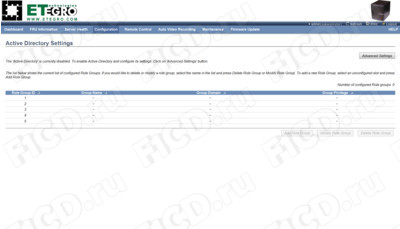

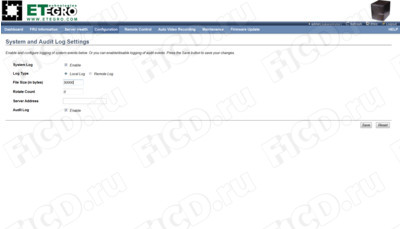

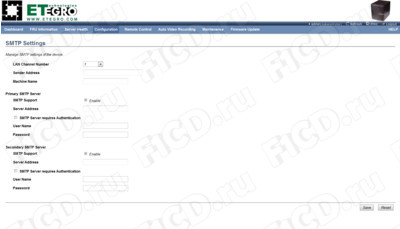

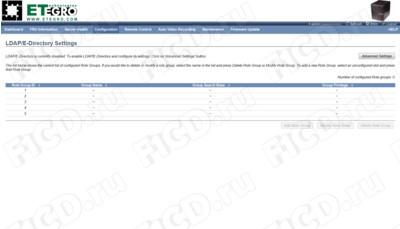

  • Configuration позволяет настроить авторизацию по LDAP и Active Directory, режим работы мыши, присоединение виртуальных устройств, NTP, поддержку RADIUS, SMTP и SSL, параметры сети и многое прочее.
Раздел Configuration в интерфейсе IPMI

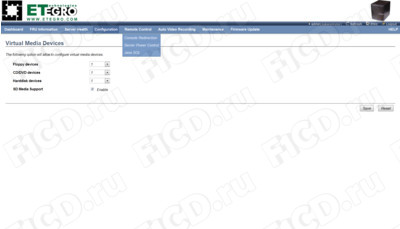

  • Remote Control содержит два вида удалённой консоли: iKVM и SoL, а также параметры питания.

Раздел Console Redirection в интерфейсе IPMI
  • Auto Video Recording позволяет запись видео длиной 20 секунд с разрешением 1024х768 точек при наступлении определённого события. Таких записей может храниться всего две.
Раздел Auto Video Recording в интерфейсе IPMI от SuperMicro

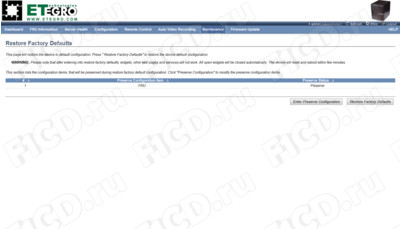

  • В разделе Maintenance представлены опции по настройке учетной записи администратора и выборочному сохранению и сбросу настроек.

Раздел Maintenance в интерфейсе IPMI
  • Firmware Update – это модуль обновления прошивки модуля IPMI с сохранением или перезаписью текущих настроек.

Раздел Firmware Update в интерфейсе IPMI

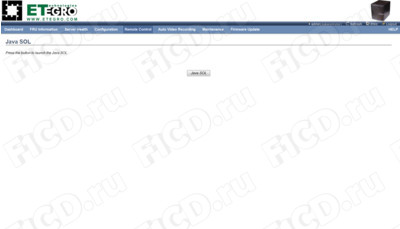

Консоль SoL, или Serial over LAN, позволяет использовать Serial Console по сетевому соединению с помощью загружаемого в отдельном окне Java-приложения.

Интерфейс SoL Console в IPMI

JViewer для iKVM представляет собой отдельное приложение, обеспечивающее работу KVM over IP для настройки и управления сервером без нужды в локальном подключении монитора и периферии.

Интерфейс SoL Console (iKVM) в IPMI

Кроме передачи клавиатуры, видео и мыши (Keyboard, Video and Mouse) имеются и дополнительные возможности:

  • Виртуальная многоязычная полноразмерная клавиатура с поддержкой нажатия сочетаний клавиш.
Клавиатура в Java iKVM
  • Поддержка монтирования локальных логических дисков (правда, в режиме Read-Only), образов floppy-дисководов, образов USB-накопителей, приводов компакт-дисков и ISO-образов к удалённой машине.
Монтирование образов в Java iKVM
  • Управление питанием, захват экрана и настройка качества передаваемого консолью изображения в панели меню.

Именно с помощью этого режима мы установили на сервер пробную версию операционной системы Windows Server 2012, а после установки проверили конфигурацию системы в CPU-Z.

Информация о процессоре ETegro Hyperion ES200 G5
Информация о материнской плате ETegro Hyperion ES200 G5
Информация о памяти ETegro Hyperion ES200 G5

Результаты синтетических тестов процессора и памяти в AIDA64 мы свели в единую таблицу:

CPU CPU Queen 31462
CPU PhotoWorxx 14093
CPU ZLib, Мбит/с 229.6
CPU AES 14517
CPU Hash, Мбит/с 3534
FPU VP8 5729
FPU Julia 23934
FPU Mandel 13213
FPU SinJulia 2856
Память Чтение из памяти, Мбит/с 20315
Запись в память, Мбит/с 20977
Копирование в памяти, Мбит/с 19969
Задержка памяти, нс 65,4

Температурный режим сервера мы проверили прогревом процессора с помощью LinPack.

Температура процессора ETegro Hyperion ES200 G5 при максимальной нагрузке

Нагрев процессора получился довольно сильным – до 91 градуса, но энергопотребление было ниже, чем у предыдущего поколения, – до 134 Вт.

Энергопотребление ETegro Hyperion ES200 G5 при максимальной нагрузке

При минимальной нагрузке энергопотребление не превышало 58 Вт.

Энергопотребление ETegro Hyperion ES200 G5 при минимальной нагрузке

Видимо, поэтому производитель и выбрал меньший по мощности блок питания – 250 Вт против 350 Вт, ведь новое поколение потребляет несколько меньше, чем предыдущая модель ETegro Hyperion ES200 G4.

ETegro Hyperion ES200 G5: резюме #

Стоимость сервера ETegro Hyperion ES200 G5 в рассмотренной нами конфигурации на момент тестирования неизвестна, однако базово он поставляется с трёхлетней технической поддержкой. Что очень важно — данное поколение полностью поддерживает IPMI 2.0, а это даёт возможность оперативно контролировать состояние датчиков, перезагружать, включать, настраивать и выключать сервер. Также новое поколение серверов отличается несколько меньшим энергопотреблением и габаритами.

Плюсы ETegro Hyperion ES200 G5: #

  • Возможность конфигурирования при заказе и дальнейшей модернизации сервера.
  • Возможность установить любую ОС – как при заказе, так и самостоятельно.
  • Сниженные энергопотребление и габариты.
  • Качественная сборка.

Минусы ETegro Hyperion ES200 G5: #

  • Существенных не обнаружено.

Фотогалерея ETegro Hyperion ES200 G5 #

Галерея интерфейса IPMI в ETegro Hyperion ES200 G5 #

Протестировано в F1CD.ru
