Обзор внешнего накопителя данных CFI B4043JDGG: компактный и быстрый

29 декабря 2011, Попов Дмитрий 3
DAS CFI B4043JDGG у нас в гостях чувствует себя, как дома. Конечно, здесь же уже побывал его родственник, который вел себя, как настоящий джентльмен. Новый внешний накопитель от CFI тоже обещает высокую скорость передачи данных по интерфейсам USB 3.0 и eSATA, аппаратный RAID на базе чипов от JMicron. Мы это уже видели, но говорят, покрой фрака у парня какой-то новый. Стоит это проверить.

Видеообзор CFI B4043JDGG #

Комплект поставки CFI B4043JDGG #

В черно-синей картонной коробке аккуратно уложен корпус накопителя, комплект кабелей для его подключения и монтажная планка для установки разъема eSATA в корпус компьютера.

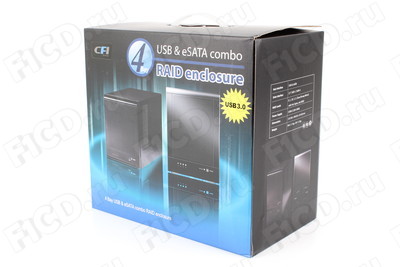

Упаковка CFI B4043JDGG
Упаковка CFI B4043JDGG

Для быстрой сборки комплекта — очень удобно и выгодно. Потребуется только приобрести жесткие диски SATA размером 3,5 дюйма, которых можно установить до четырех штук. А вот устанавливаются они несколько неожиданно — напрямую в корпус, без быстросъемных корзин, как многие уже привыкли.

Корпус CFI B4043JDGG

В комплект входят:

  • DAS накопитель CFI B4043JDGG.

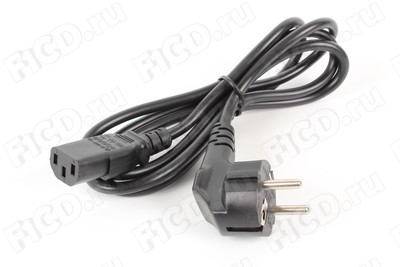

  • Кабель питания.
  • Кабель USB 3.0.
  • Кабель eSATA.

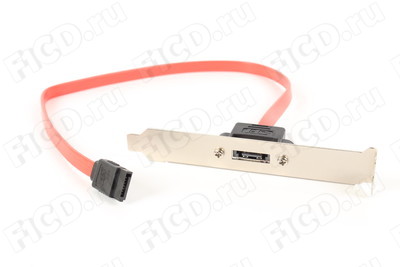

  • Планка для установки порта eSATA на компьютер.
  • Винты для крепления жестких дисков с накатной головкой — 8 шт.
  • Краткая инструкция по установке.
Комплект поставки CFI B4043JDGG

Подробнее о комплектации — в нашем видеообзоре:

Характеристики CFI B4043JDGG #

Чип-контроллеры JMicron JMB394 и JMS539
Кол-во/тип устанавливаемых HDD 4х 3,5 дюймаSATA
Максимальная поддерживаемая емкость HDD 2 Тбайт и более в зависимости от операционной системы host-устройства
Принципиальных аппаратных ограничений не имеет
Скорость чтения Более 200 Mбит/с в режиме RAID0
Ограничено скоростью HDD и host-контроллера
Порты USB 1 порт USB 3.0/USB 2.0
Порты eSATA 1 порт eSATA
Индикация На передней панели:
Питание,
Подключение к host-устройству,
Статус каждого из четырех HDD
Поддержка операционных систем Windows 7/ 2000/XP/Vista
Linux
MacOS Tiger 10.3.x/ 10.4.x & Leopard 10.5.x
Snow Leopard 10.6.x
Функции Поддержка "горячей замены" в конфигурациях Clone, R1, R3, R5, R10
Блок питания Встроенный
Мощность 150 Вт, ~100-240В, 50~60Гц
Размеры 135 (Ш) x 180 (В) x 255 (Г) мм

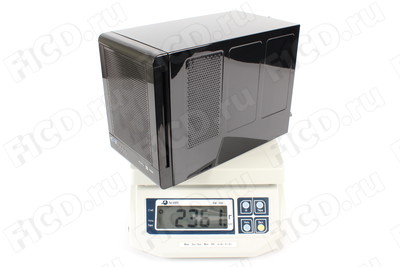

Вес нетто 3,1 кг

CFI B4043JDGG: первое впечатление #

Четырехдисковый RAID-накопитель CFI B4043JDGG с интерфейсами USB 3.0 и eSATA предназначен для хранения и резервирования данных. Внешний накопитель (DAS) подключается непосредственно к хост-устройству: рабочей станции, серверу и т. д. Преимущества DAS — прежде всего в аппаратной реализации RAID и высокой производительности интерфейсов: до 220 Мбайт на запись/чтение в режимах RAID0, RAID3, RAID5, RAID10 и до 125 Мбайт на запись/чтение в режимах RAID1, CLONE, LARGE, CLEAN.

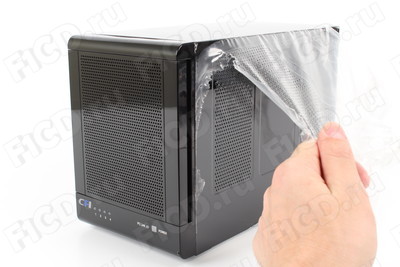

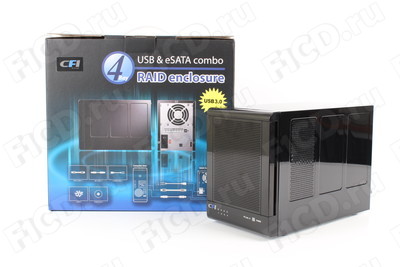

CFI B4043JDGG с упаковкой

Начать работать с CFI B4043JDGG достаточно просто, не потребуется проходить специальное обучение. При желании можно конфигурировать массив с помощью микропереключателей на задней стенке корпуса. Если дополнительно установить утилиту, входящую в комплект поставки, управление массивом станет возможным на уровне ПО (например, конфигурация оповещений администратора через e-mail). На уровне операционной системы накопитель отображается как еще один жесткий диск (или несколько, зависит от выбранной конфигурации), с которым можно производить все привычные операции. BIOS компьютера, к которому подключен CFI B4043JDGG, не потребует никаких настроек.

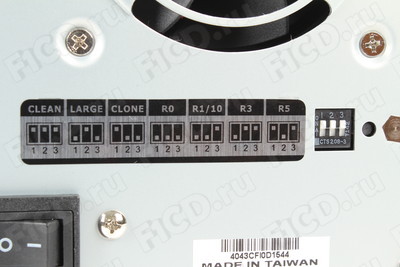

Переключатели для конфигурации массива на задней панели CFI B4043JDGG

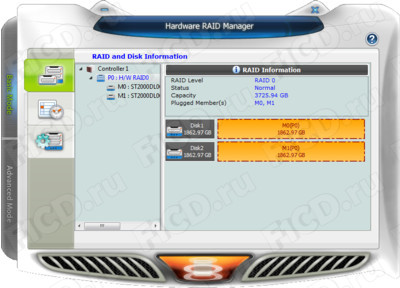

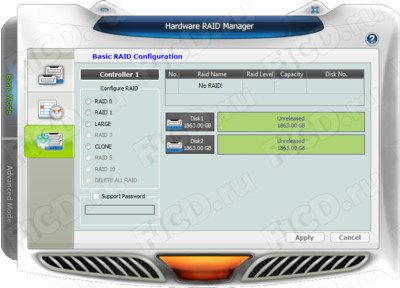

Программная конфигурация массива CFI B4043JDGG
Операционная система видит CFI B4043JDGG как еще один жесткий диск

CFI B4043JDGG: второе впечатление #

Да, как и прошлый раз, с предыдущим образцом, мы испытали истинное наслаждение тестируя DAS CFI B4043JDGG. Все работает, как и обещано, никаких неприятных сюрпризов. Достаточно поместить в корпус жесткие диски, и мы получаем устойчиво работающее устройство.

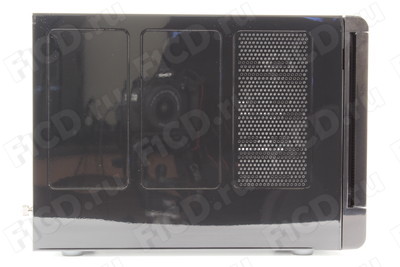

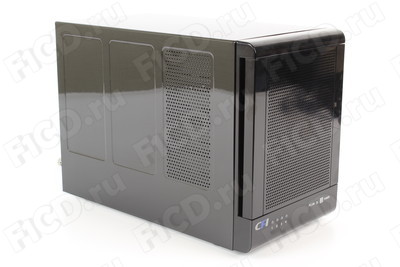

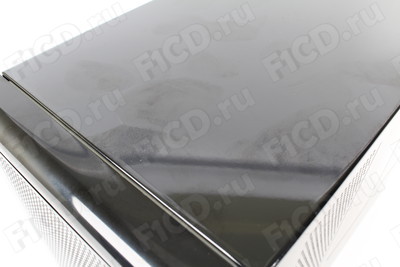

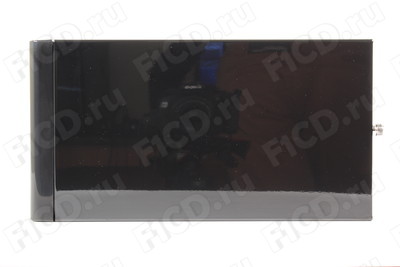

CFI B4043JDGG: вид сбоку

Будем справедливы, конструкция корпуса несколько нас... ошеломила. Получая раз за разом в свои руки корпуса, имеющие в качестве мест установки HDD быстросъемные корзины, мы как-то позабыли о том, что есть и другие технические решения. CFI напомнила нам об этом. В корпус внешнего хранилища CFI B4043JDGG жесткие диски устанавливаются без применения корзин. В комплект поставки входит восемь крупных крепежных винтов с накатными головками, которые и используются для фиксации жестких дисков после того, как они будут вдвинуты внутрь корпуса по направляющим и плотно состыкованы с разъемами SATA.

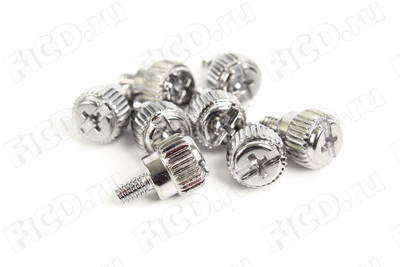

Винты из комплекта поставки CFI B4043JDGG

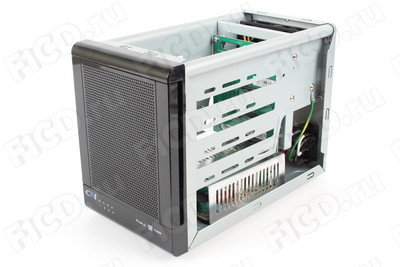

CFI B4043JDGG в открытом виде
Место для установки жестких дисков в CFI B4043JDGG

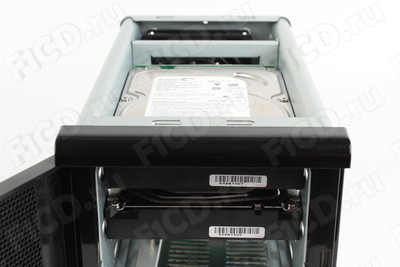

Жесткий диск в корпусе CFI B4043JDGG

Скажем, что в нормальных условиях эксплуатации достаточно будет даже одного такого винта, так как места установки дисков не предусматривают зазоров и перекосов: плотно затянув всего один винт, вы уже достаточно зафиксируете жесткий диск для настольной работы. Два винта, с двух противоположных сторон, закрепят диск с полной надежностью, ну а если потребуется 110% гарантии — добавьте еще винтов, обычных, для этого есть свободное место. После установки и закрепления жестких дисков корпус CFI B4043JDGG закрывается крышкой, которая, в свою очередь, закрепляется тремя такими же винтами с накаткой. Чрезвычайно прочная и надежная конструкция.

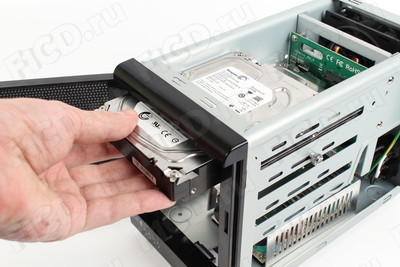

Установка жесткого диска в CFI B4043JDGG

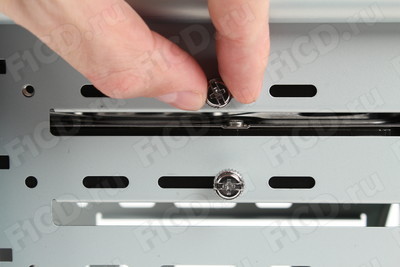

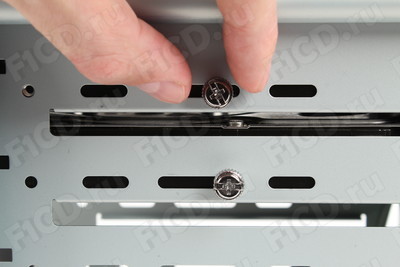

Жесткие диски закрепляются в CFI B4043JDGG винтами
Для надежного крепления жесткого диска достаточно двух винтов с двух сторон
CFI B4043JDGG с жестким диском
Винтовое крепление панелей CFI B4043JDGG
Винтовое крепление панелей CFI B4043JDGG

Со скоростью все так же добротно. Без всяких ухищрений и манипуляций, без долгой настройки мы получили в конфигурации RAID1 скорость 126 Мбайт/с на считывание и 123 Мбайт/с на запись для интерфейса eSATA и чуть меньше для USB 3.0 — 107 Мбайт/с на считывание и 105 Мбайт/с на запись.

CFI B4043JDGG: скорость передачи данных для интерфейса eSATA в конфигурации RAID1
CFI B4043JDGG: скорость передачи данных для интерфейса USB 3.0 в конфигурации RAID1

Изменение конфигурации массива на RAID0 дало ожидаемый прирост производительности: 234 Мбайт/с на считывание и 215 Мбайт/с на запись для интерфейса eSATA и несколько скромнее для USB 3.0 — 167 Мбайт/с на считывание и 112 Мбайт/с на запись.

CFI B4043JDGG: скорость передачи данных для интерфейса eSATA в конфигурации RAID0
CFI B4043JDGG: скорость передачи данных для интерфейса USB 3.0 в конфигурации RAID0

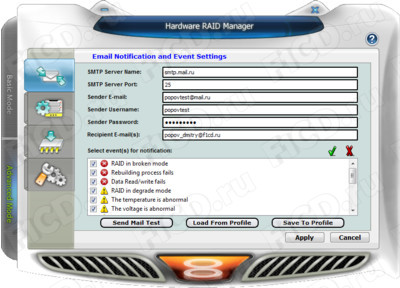

Конечно, мы "потерзали" внешнее хранилище, имитируя сбои в его работе. На все вызовы, предложенные нами, CFI B4043JDGG реагирует вменяемыми действиями и отправкой сообщений на почту администратору. Восстановление массива занимает несколько часов, но все это время файлы доступны и можно продолжать работать с хранилищем, если потребуется. Даже выход из строя интерфейса или кабеля — не такая большая проблема: достаточно подключить другой кабель, выключить-включить хранилище и массив вновь появляется на вашем компьютере, но уже через другой интерфейс (например, USB 3.0).

ПО CFI B4043JDGG предупреждает об отключении диска
ПО CFI B4043JDGG: журнал событий

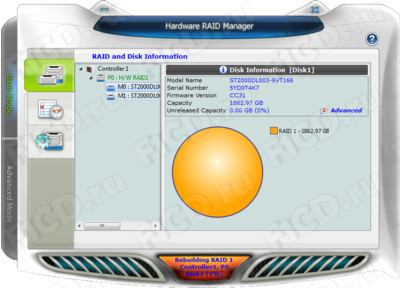

ПО CFI B4043JDGG перестраивает массив
Кабель eSATA из комплекта поставки CFI B4043JDGG
Кабель USB 3.0 из комплекта поставки CFI B4043JDGG

Интересно было попробовать хранилище не только в работе с Windows-машиной, но и с чем-нибудь другим, позаковыристей. Таким кандидатом стало... сетевое хранилище Synology DS111 с оригинальной операционной системой DSM 3.2. Этот NAS начального уровня предназначен для установки всего лишь одного 3,5-дюймового SATA диска, но имеет порт eSATA, расширяющий его возможности. Подключенные к этому порту носители и массивы становятся доступны в сети и могут также использоваться для резервирования данных.

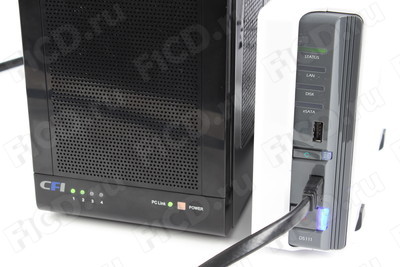

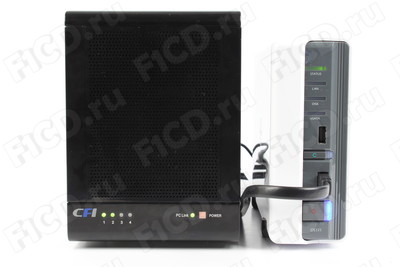

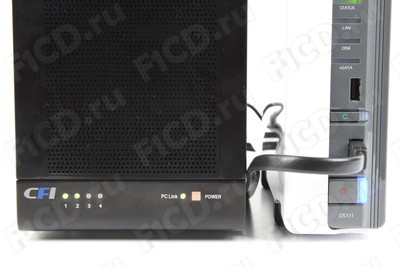

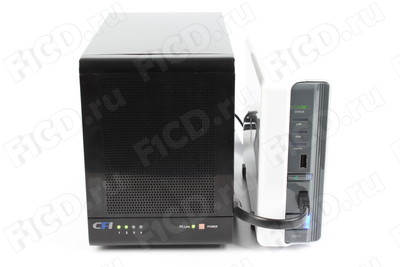

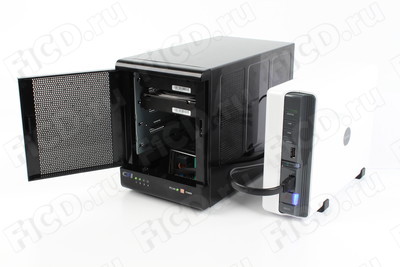

CFI B4043JDGG в паре с Synology DS111
CFI B4043JDGG в паре с Synology DS111
CFI B4043JDGG в паре с Synology DS111

Наш DAS CFI B4043JDGG вполне подружился с Synology DS111: проблем при подключении, конфигурировании и форматировании дисков DAS не возникло. Однако достигнутая этой парочкой производительность для RAID0 оказалась чуть ниже, чем обещает Synology DS111 (чтение 105 Мбайт/с, запись 60 Мбайт/с), и значительно меньше тех результатов, что мы получили при тестировании CFI B4043JDGG с Windows-компьютером (см. выше).

Производительность CFI B4043JDGG в паре с Synology DS111
Производительность CFI B4043JDGG в паре с Synology DS111

Система охлаждения использует вентиляторы большого размера, но не пугает громким шумом, вне зависимости от нагрузки на тестированный массив дисков. Воздух проходит корпус насквозь: и через перфорированные стенки, и через многочисленные отверстия в дверце.

CFI B4043JDGG: вид сзади
CFI B4043JDGG: вид изнутри

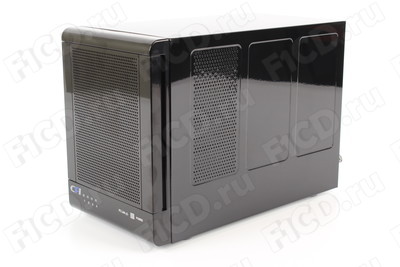

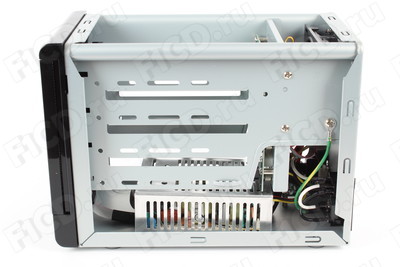

CFI B4043JDGG: вид сбоку

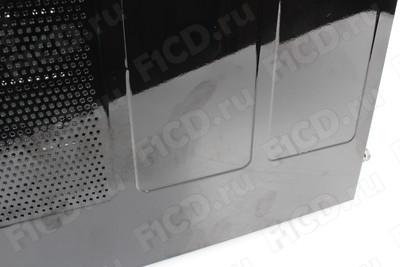

Перфорация на стенках CFI B4043JDGG

Чрезвычайная устойчивость и простота в работе хранилища объясняются отсутствием внутри CFI B4043JDGG сложной операционной системы и дополнительного программного обеспечения. По сути дела, мы работаем с корпусом для установки жестких дисков, который оснащен системой охлаждения, контроллером для управления накопителями, аппаратным RAID (доступны режимы Clean, Large, Clone, RAID0,1,10,3,5), интерфейсами для связи с компьютером и встроенным блоком питания. Имеется также световая индикация на передней панели, позволяющая оценить работу системы и понять, в каком состоянии находится и она, и жесткие диски. Все просто, эффективно и удобно для решения проблемы хранения больших объемов данных, требующих защиты, дублирования, скоростного доступа.

CFI B4043JDGG: внутренности
CFI B4043JDGG: внутренности
CFI B4043JDGG: вид изнутри

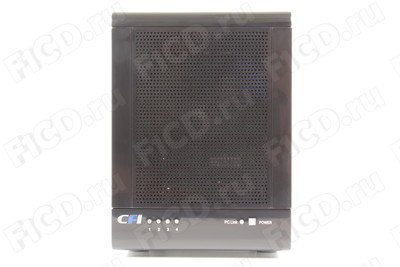

Индикаторы на передней панели CFI B4043JDGG

У этого хранилища нет режимов преобразования массивов. Если задумали внести изменения, придется удалить полностью один массив и создавать заново другой. Данные при этом пострадают. Исключение составляют процессы восстановления/расширения массивов: замена или добавление диска пройдут безболезненно. В любом случае, хороший хозяин знает, что RAID сам по себе не является гарантией сохранности данных и помнит о стопроцентной необходимости резервирования файлов. Не является исключением из этого правила и CFI B4043JDGG. Впрочем, как и любой другой массив дисков на этой планете.

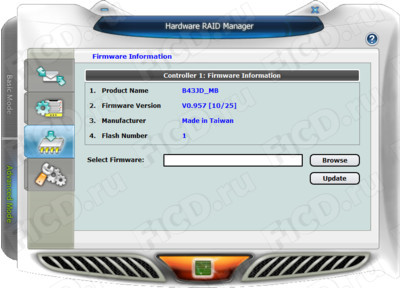

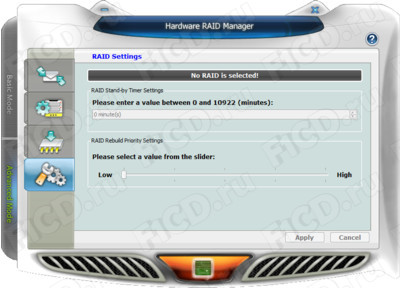

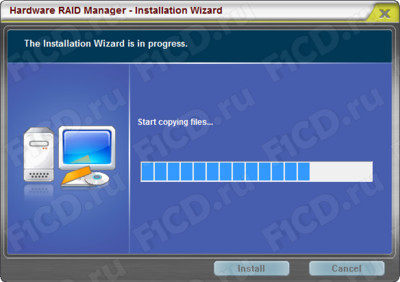

Программное обеспечение CFI B4043JDGG

Пожалуй, единственный яркий недостаток — фирма CFI не наносит на корпус и упаковку своих изделий ярких и заметных персональных имен. Лишь на скромных наклейках со штрихкодом можно обнаружить похожее на шифровку название модели. Так же организован и диск с программным обеспечением и документацией: в дебрях цифр и букв только посвященный сможет понять, какая из папок хранит нужный драйвер или утилиту. Впрочем, такой подход можно объяснить: ходят слухи, что большой заказ на продукцию CFI сделала одна из секретных служб, а они, как известно, любят тайны и неразбериху...

На упаковке CFI B4043JDGG название модели не указано
Код CFI B4043JDGG можно найти только на задней панели
На диске с ПО для CFI B4043JDGG нет понятных обозначений

CFI B4043JDGG: Выводы #

CFI B4043JDGG предлагает нам внешне простой, но эффективный способ достижения больших объемов хранения данных, с защитой и высокой скоростью доступа, основанный на применении аппаратных RAID-контроллеров и современных скоростных интерфейсов USB 3.0 и eSATA. Тут мы не можем сказать ничего отрицательного, а лишь подтверждаем высокую производительность этого внешнего хранилища.

Диски в корпусе этого DAS можно заменять "на горячую". Но это будет не так-то просто сделать. Компактный CFI B4043JDGG не предусматривает использования корзин, диски вставляются в корпус по направляющим и фиксируются специальными винтами. Это надежно, но чтобы поменять диск потребуется время.

В комплект поставки входят все необходимые кабели и даже монтажная планка для установки дополнительного порта eSATA в компьютер. Есть и диск с программным обеспечением: специальная утилита облегчает конфигурирование RAID. Но можно обойтись и без нее — все базовые установки достигаются с помощью микропереключателей на задней стенке корпуса CFI B4043JDGG.

Около 6500 рублей — такая сейчас средняя цена на DAS CFI B4043JDGG, и это может быть та покупка, о которой не придется жалеть.

Плюсы CFI B4043JDGG: #

  • Аппаратный RAID-контроллер с режимами Clean, Large, Clone, RAID0,1,10,3,5.
  • Высокая производительность, особенно для eSATA.
  • Простая настройка и устойчивость к внешним воздействиям.
  • Возможность конфигурирования RAID без использования программного обеспечения.

Минусы CFI B4043JDGG: #

  • Крепление дисков в корпусе не позволяет осуществлять быструю замену (без снятия крышки корпуса).
  • Непросто подобрать требуемую документацию и утилиты на установочном диске, однако всю необходимую документацию, драйверы и программы можно скачать с сайта www.cfi-rus.ru.
