Foxconn A9DA-S – обзор материнской платы на базе AMD 890GX

01 июня 2010, Однокрылов Владимир 0
Сегодня мы хотим предложить Вашему вниманию обзор материнской платы компании Foxconn из новой линейки, построенной на базе недавно анонсированного чипсета AMD 890GX. Мы проверим, что может и для чего пригодится свежеиспеченная Foxconn A9DA-S, а также что в этой плате может привлечь потенциальных владельцев – то есть нас с вами, дорогие читатели.

Foxconn A9DA-S | Введение #

Время идет, чипсеты меняются чуть ли не ежемесячно – появляются новые решения различных ценовых категорий, производители материнских плат вносят в стандартную разводку свои изменения и фирменные технологии. Примером одной из новинок и будет наша испытуемая – материнская плата Foxconn A9DA-S.

Вообще в данной линейке находится еще одна плата с похожим названием, только без постфикса –S. Отличает ее от предмета нашего исследования только отсутствие коннектора IEEE1394a, памяти SidePort объемом 128 Мбайт (дискретная память для встроенного видеоядра) и дополнительных кнопок (Питание и Сброс). Итак, приступим к рассмотрению.

Комплектация Foxconn A9DA-S #

Foxconn A9DA-S приехала к нам в чёрной коробке с полиграфическим покрытием.

На задней стороне коробки имеется множество логотипов используемых в плате технологий.

В коробке все упаковано очень плотно.

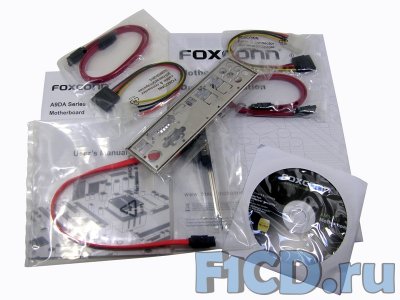

После извлечения, помимо самой платы, мы обнаружили следующее:

  • 2х SATA-кабеля, оснащены металлическими защёлками на коннекторах, попарно совмещенные с переходниками питания устройств SATA;
  • Платку-мост eSATA.
  • Заглушку портов ввода-вывода на заднюю панель.
  • Краткое руководство пользователя на нескольких языках.
  • Буклет со схемой быстрой установки.
  • CD-диск с ПО.

Технические характеристики и дизайн Foxconn A9DA-S #

Технические характеристики Foxconn A9DA-S таковы:

Поддерживаемые процессоры AMD Phenom II, Socket AM3
Платформа AMD 890GX + SB850
Память Dual channel DDR3 1600(oc)/1333/1066 x 4 разъема, максимум 16 Гбайт
Интегрированное видео ATI Radeon HD4290 (память 128 Мбайт SidePort + UMA до 512 Мбайт)
FSB 4.8 ГБит/s, HyperTransport
Слоты расширения
2* PCIe 2.0 x16, 2* PCIe 2.0 x1, 2* PCI
Serial ATA(SATA)/RAID SATAIII * 5 + eSATA * 1 с поддержкой RAID 0, 1, 10, 5
Аудио 7.1-канальный HD Audio
BIOS 16Mb flash EEPROM
Возможности подключения На плате: 1x ATX 24-пин питание, 1x 8-пин ATX 12V питание, 3x 4-pin CPU / System / NB FAN коннекторы, 1x CD-in, 1 x Front Audio Header, x COM header, 1x Speaker, 4x USB 2.0 headers (+ поддержка дополнительно 8 портов), 2x кнопки на плате (Power-on/Reset), 5x SerialATAIII, 1x eSATA, 1x Front Panel header, 1x IEEE1394a.
На задней панели: 1x для PS/2-клавиатуры, 1x IEEE1394a, 1x VGA, 1x HDMI, 1x DVI-D, 1x Audio jack (6 коннекторов), 6x USB 2.0, 1x RJ45 LAN, 1x S/PDIF OUT
Сеть: Gigabit LAN

Теперь мы посмотрим, какова материнская плата Foxconn A9DA-S с технической точки зрения. Как было уже сказано, она основана на наборе логики AMD 890GX.

Итак, начнем с части платы, где находится процессор. Здесь мы видим 8 фаз преобразователя питания. Для них нужно хорошее охлаждение элементов, поэтому рядом закреплен крупный радиатор.

Что касается крепления для процессорного кулера, то на плате размещено стандартное крепление. В ней можно разместить любой подходящий кулер, но саму рамку можно и снять для размещения нестандартных моделей. А вот четыре разъёма для модулей памяти DDR3 способны вместить максимальный объём 16 ГБ.

Внизу платы Вы найдете довольно большое количество коннекторов: от использующихся для передней панели корпуса разъемов до дополнительных для портов USB.

Также на плате присутствует диагностический светодиодный дисплей. Кстати, он довольно ярко светится красным, выводя двухзнаковые коды – в неполадке точно не ошибетесь.

Чуть ниже светодиодного дисплея, в углу платы, Вы найдете кнопки включения питания и сброса. Вообще их наличие удобно для тестового стенда – не нужно подключать к корпусу.

Отметим, что при работе они подсвечиваются зеленым и желтым цветом – очень хорошо видны в темноте.

Что касается 24-пинового сокета ATX-питания, то он находится на правом боку платы, на фактически самом краю – удобно, не придется вести кабель питания в обход платы.

Питание процессора восьмипиновое, но если вставляемая модель процессора позволяет, то можно использовать и четырехконтактный коннектор.

Теперь поговорим о слотах расширения. Из присутствующих на плате трёх разъёмов для видеокарт лишь первый, синего цвета, работает на полной скорости PCI Express 2.0 – x16. При установке второй карты пропускная способность разъёмов снижается до стандарта PCI Express 2.0 x8.

Но это меньшее из зол – размещение первого разъема PCI Express приведет, при размещении в нем карты c двухслотовой системы охлаждения, к закрытию доступа к PCI-Е-слотам, то есть Вы в него ничего не сможете вставить.

Что касается разъемов SATA3, то они размещены на краю платы и закреплены под углом в 90 градусов, что видно на фото ниже. Весьма полезно – не засоряется пространство над радиаторами слотами материнской платы шлейфами накопителей.

Теперь обратимся к набору логики на плате. Под черным радиатором спрятан северный мост – главный микрочип чипсета AMD 890GX.

С помощью дополнительного контроллеров реализована поддержка Powered eSATA, SATA3 и ATI Crossfire. Размещены контроллеры под вторым радиатором рядом с процессорным слотом.

Тактовым генератором материнской платы является ICS 9LPRS477CKL.

Чип с маркировкой VIA VT6308S имеет настоящее название VIA Fire IIM VT6308P/S 1394 Host Controller и отвечает за контроллер IEEE 1394.

Работу аудио-выходов обеспечивает восьмиканальный кодек Realtek ALC888. Причем не только аналоговых выходов Jack 3.5 , но и коаксиального цифрового выхода.

Что касается чипа, хранящего в себе BIOS, то в данной модели был использован микрочип с маркировкой AMIBIOS 686 XU42 – объем флеш-памяти 16 Мбит.

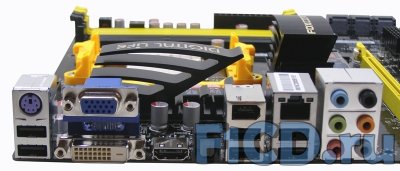

На задней панели материнской платы Foxconn A9DA-S мы обнаружили такие разъёмы:

  • PS/2-разъёмы – для подключения клавиатуры.
  • Разъемы VGA, DVI и HDMI.
  • Шесть аналоговых звуковых разъёмов.
  • Шесть портов USB.
  • Порт IEEE1394 (FireWire).
  • Разъем гигабитного Ethernet.

Тестирование Foxconn A9DA-S #

Переходим к нашему тестовому стенду. Конфигурация его такова:

Процессор AMD Athlon II X2 245
Системная плата Foxconn A9DA-S
Оперативная память Kingston DDR3 2x2 Гбайта KHX2000C9AD3T1K2/4GX
Видеокарта AMD Radeon HD 4670 (512 Мбайт)
Жесткий диск Western Digital Caviar Blue (640 Гбайт, 7200 об/мин, SATA-II)

В дополнение приведем справочную информацию из следующих программ актуальных на момент тестирования версий:

А также немного технической информации из Everest.

BIOS Foxconn A9DA-S #

Внешний вид используемого в Foxconn A9DA-S BIOS вполне привычен – это AMI BIOS от Award. Итак, первый экран после входа в предназначен доступа в разделы, коих вполне обычно количество для данного типа BIOS.

Первый раздел посвящен как установке даты и времени, так и информации о версии BIOS, процессоре, памяти и прочих деталях.


Второй раздел BIOS, сиречь раздел Advanced BIOS Features, содержит настройки, связанные с загрузкой ОС, состоянием индикаторов клавиатуры и прочим.


Fox Central Control Unit по сути просто позволяет регулировать параметры системы, связанные с напряжением, настройкой процессора и самого BIOS.

Далее у нас раздел Advanced Chipset Features, посвященный настройке общих параметров северного моста и встроенного видео в частности. Отметим, что все тайминги оперативной памяти размещены на отдельной странице.

Integrated Peripherals дает возможность настроить параметры работы контроллеров материнской платы.


Следующий – раздел Power Management, состоящий из настроек энергосбережения и режима сна/ожидания. подразделов.

PC Health предназначен для контроля и управления состоянием температур, вольтажей и прочих диагностических показателей Вашего компьютера.

В разделе BIOS Security Features можно задать пароль на вход в BIOS, больше ничего интересного тут нет.

Встроенное видео Foxconn A9DA-S #

Как мы уже говорили, в Foxconn A9DA-S используется встроенное видео Radeon HD 4290, с видеовыходами DVI, HDMI и VGA. Так как программа GPU-Z на данный момент некорректно отображает частоту и производительность чипа, то мы обратимся к официальным данным.

Частота Процессора 700 МГц
Частота памяти SidePort 667 МГц (1333 МГц эффективная)
Оперативная память 128 Мбайт (на плате) + UMA-буфер
Потоковых процессоров
40
Поддерживаемые технологии
OpenGL 3.2, Direct3D 10.1 и OpenCL 1.0

Судя по характеристикам, данное видеоядро является идейным наследником-копией чипа в AMD 785G, разве что тактовая частота ядра повыше – 700 МГц против 500 МГц. В остальном как братья-близнецы. Мы провели несколько тестов, чтобы оценить производительность данного видеочипа, предварительно выставив размер UMA в 256 Мбайт, которые видеокарта позаимствует из оперативной памяти.

Стабильность Foxconn A9DA-S #

Целью нашего теста вообще является не проверка разгонного потенциала, а рассмотрение поведения материнской платы Foxconn A9DA-S в штатном режиме. Однако в целях большой проверки мы подняли скорость шины до 210 МГц, чтобы получить красивую цифру в 3 ГГц у процессора. Далее была проведена проверка работоспособности в течении двух часов в программе S&M, и затем в паре бенчмарков и игровых приложений (для этого использовалась внешняя видеокарта Asus EAH4670 512 Мбайт).

Итак, первой после двухчасового прогрева системы мы запустили троицу 3DMark 2005/2006/Vantage.

Еще один тест был посвящен программе Everest.

И наконец тесты в играх.

Поскольку никаких проблем в процессе работы не обнаружено, то и данное тестирование объявляем успешно пройденным.

Foxconn A9DA-S | Итоги #

Что же, вот и подошел к концу наш обзор и осталось лишь подвести итоги нашего тестирования. И вот что мы можем сказать – Foxconn A9DA-S является вполне качественным представителем новой серии материнских плат на базе AMD 890GX. Хоть встроенное видео и фактически не изменилось в функционале, но повышенная частота ядра немного увеличивает ее ценность.

Плата весьма грамотно построена, явных огрехов в разводке элементов или программном и функциональном наполнении нет. Хотя вот поддержку USB 3.0 внедрить все таки не мешает в будущие ревизии платы – время ведь не стоит на месте.

В заключение отметим, что рекомендованная цена на Foxconn A9DA-S в момент написания статьи составляет от 3000 до 4000 рублей в розницу. А это для платы даже со встроенным качественным видео, немного дороговато – похожая на Foxconn A9DA-S материнская плата на базе AMD 785G стоит примерно 2500-2700 рублей. Стоит ли поддержка SATA3 и 200 МГц частоты встроенного видеочипа переплаты в 10% – это уже решать покупателю, но мы бы порекомендовали немного подождать, пока новинка слегка упадет в цене.

Протестировано в F1CD.ru
