Обзор Synology VS80: Шеф, а я вас вижу!

31 мая 2011, Патенко Андрей 0
Системы видеонаблюдения прочно вошли в нашу жизнь. Люди уже привыкли, что постоянно попадают в объектив камер на улицах, в офисах и даже дома. Большинству пользователей необходимо скромное недорогое решение для квартиры, офиса, или автостоянки, и одним из кандидатов при выборе станет видеотерминал Synology VS80

Видеообзор Synology VS80 #

Терминал Synology VS80 #

Для работы терминала компьютер не нужен. Это главное отличие системы от других решений, завязанных исключительно на десктоп.

Достаточно подключенного монитора и любого NAS-сервера из линейки Synology, так как главное, что является основой этой системы – программа Synology Surveillance Station, входящая в DSM (Disk Station Manager), полноценную операционную систему для NAS.

Комплект поставки Synology VS80 #

Приехал видеотерминал в картонной коробочке с ручкой для переноски.

Упаковка Synology VS80

На боку есть наклейка, описывающая содержимое.

Наклейка на упаковке Synology VS80

Внутри коробки следующий набор:

  • Станция Synology VS80.
  • Руководство пользователя.
  • Блок питания.
  • Кабель LAN длиной 2 м.

Полностью комплектация устройства выглядит так:

Комплект поставки Synology VS80

Подробнее – в нашем видео.

Внешний вид Synology VS80 #

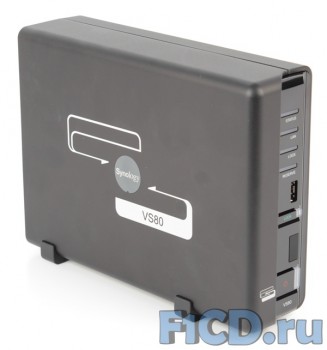

Небольшая черная коробочка Synology VS80 не займет много места на столе.

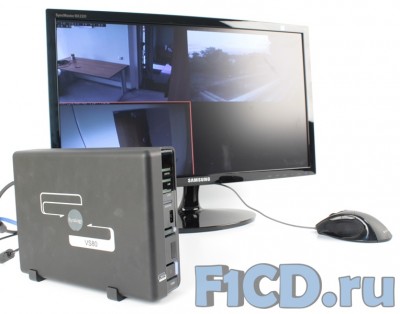

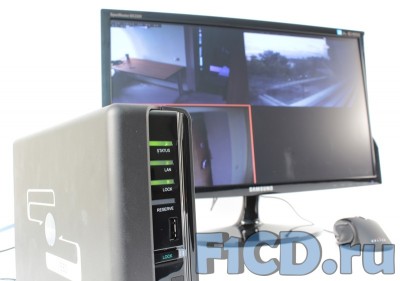

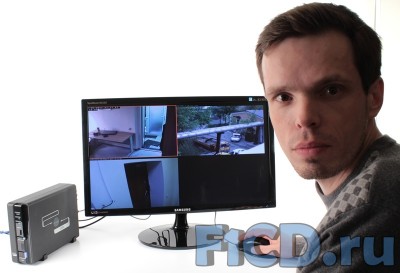

Работающий терминал на базе Synology VS80

Дизайн Synology VS80 схож с дисковыми накопителями из линейки Junior и Standart, отличие в цвете — видеотерминал черный, с глянцевым блоком кнопок управления.

Synology VS80 и DS211

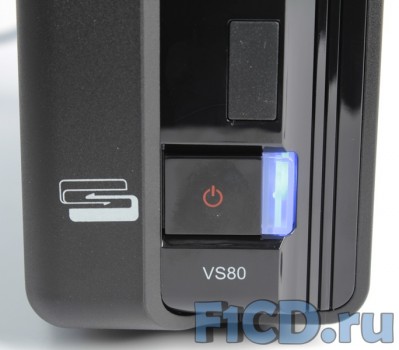

Кнопка питания и Lock имеют дополнительную защиту от случайного нажатия.

Кнопки Synology VS80

В этом блоке находятся USB-порт для подключения диска, флешки или манипулятора типа "мышь".

Лицевая панель Synology VS80

Индикаторы Status, LAN, Lock, и лампочка с названием Reserve (оказалась невостребованным в Synology VS80 индикатором стандартных корпусов Disk Station).

Индикаторы Synology VS80

Обратная сторона Synology VS80 светло-серого цвета, на ней расположены следующие порты: LAN, VGA, разъем питания, кнопка reset, аудиоразъем, разъем для крепления защитного замка, два винта крепления платы и зажим для удобного крепления провода питания, который защищает и от случайного выдергивания.

Задняя панель Synology VS80

Характеристики терминала видеонаблюдения Synology VS80 #

В целом, характеристики позволяют использовать Synology VS80 в любом помещении, единственное условие — плюсовая температура.

Порты USB 1 – спереди, 1 – сзади
Вывод видео VGA
Вывод аудио 3.5 мм аудио-разъем стерео
Размер (В x Ш x Д), мм 160x63x218
Масса 780 г
LAN 10 / 100 BaseT
Входное напряжение переменного тока от 100 до 240 В, 50 / 60 Гц
Рабочая температура 40 ~ 95°F (5 ~ 35°C)
Температура хранения 15 ~ 155°F (-10 ~ 70°C)
Относительная влажность от 5% до 95% отн. влажн.
Макс. рабочая высота 10000 футов
Сертификация FCC Class B, CE Class B

Под крышкой терминала находится массивный металлический кожух.

Synology VS80 со снятой боковой панелью

На обороте – набор из двух плат.

Внутри Synology VS80

Большая из двух – основная системная, на ней находятся следующие важные элементы:

  • Texas Instruments DAVINCI DM6446BZWT8 - двухъядерная SoC, включает в себя DSP на основе TMS320C64x+ (с тактовой частотой до 800 МГц) из семейства Texas Instruments TMS320, а также (в качестве второго ядра) 32-бит RISC процессор ARM926EJ-S. Кроме этого, в системе применен DaVinci Video – фирменный кодер/декодер видеопотоков.
Texas Instruments DM6446BZWT8 в Synology VS80
  • ELPIDA E1116AEBG – чипы оперативной памяти DDR2-800, впаяные на материнскую плату.
ELPIDA E1116AEBG в Synology VS80
  • ICS 1893BFLF – эта микросхема отвечает за работу сетевого интерфейса.
ICS 1893BFLF в Synology VS80

На меньшей – органы управления и разъемы USB.

Вторая плата Synology VS80

Synology VS80 | Тестовый стенд #

Помимо самого видеотерминала, мы взяли три IP-камеры, для отображения информации использовался широкоформатный монитор Samsung BX 2331.

Камера Axis 211A #

Из трех использованных нами камер две были производства Axis – это популярные модели 211А. В комплекте идет адаптер, переходник, инструкция и крепежные материалы. Сама камера закрепляется на собственном штативе.

Комплект поставки Axis 211А

У таких камер следующие характеристики:

Скорость (кадров в секунду) До 30 (PAL)
Стандарт сжатия Motion JPEG, MPEG-4
Тип Цветная
Тип матрицы Sony Wfine Progressive RGB CCD 1/4
Тип объектива 4.0 mm/F 2.0 fixed iris CS mount
Максимальное разрешение (точек на дюйм) 640x480
Возможность замены объектива Да
Освещенность (люкс) 3
Цифровые входы/выходы 1/1
Порты Аудио вход/выход
Сеть Ethernet 10/100 BaseT
Поддержка аудиоканала Да, дуплекс
Встроенный детектор движения Да, многооконный
Защита Защита по паролю, фильтрация IP адресов, HTTPS
Размеры [ШхВхГ] 88x38x146
Температурный диапазон 5-45 по Цельсию
Прочее Угол обзора 48 град.

Камера Etrovision EV6552AP #

Третьей мы использовали купольную камеру Etrovision EV6552AP, которая, в отличие от моделей Axis, EV6552AP редкий гость в российской рознице. Комплектация включает в себя лишь адаптер питания и монтажный элемент.

Комплект поставки Etrovision EV6552AP
Объектив Etrovision EV6552AP
Etrovision EV6552AP

Характеристики камеры неплохи:

Сенсор 1/4" Progress Scan CMOS
Линзы 3.6 мм несъемные
Минимальная освещенность 2.0 люкс
Выдержка 1/50~1/12,000
Количество эффективных пикселей 640 x 480
Разрешение 640 X 480 VGA
Шумовое соотношение 38 дБ
Сжатие H.264, M-JPEG, MPEG-4
Разрешение картинки VGA(640x480), QVGA(320x240), QQVGA(160x120)
Частота кадров 30 кадров/с (для VGA)
Битрейт M-JPEG: 5 уровней качества видео; MPEG-4/H.264 : от 64 Кбит/с до 4 Мбит/с
Аудио Аудио вход/выход: ADPCM
Защита Защита по паролю, фильтрация IP-адресов, ограничение прав пользователей.
Протоколы TCP/IP, UDP, DHCP, PPPoE, HTTP, DNS, DynDNS, NTP, FTP, SMTP, UDP, RTP, RTSP, 3GPP, UPnP, IPv4, SAMBA client (NAS)
Возможности видео Датчик движения
Процессор и память ARM9 Base SoC, 128 Мбайт RAM, 16 Мбайт Flash
Питание 12V DC / 1A, поддержка PoE
Разъемы RJ-45 10BASE-T/100 BASE-TX, DC jack ,EtroLink™, BNC, Аудио-выход, DI/DO
Рабочие температуры - 10 ºC ~ 50 ºC Влажность: 20% ~ 80%
Питание через сеть Ethernet 802.3af
Вес 232 г

Камеры отличаются и по цене — если Axis 211A стоит более 20000 рублей, то Etrovision EV6552AP – сравнительно недорогое решение, купить которое можно примерно за 8 – 10 тысяч рублей.

Дисковый накопитель Synology DS211 #

В качестве сетевого накопителя был использован NAS Synology DS211 с активным охлаждением. Его стоимость находится на уровне 8500 рублей.

Задняя панель Synology DS211

Внутри, кроме самой систменой платы запросто умещаются два жестких диска формфактора 3,5".

Жесткие диски в Synology DS211

Крышка снимается довольно просто, также видно, что основной охлаждающий поток от вентилятора предназначен именно накопителям.

Synology DS211 со снятой крышкой

На лицевой панели индикаторы показывают состояние устройства.

Индикаторы Synology DS211

Комплект поставки также не хромает – есть и все нужные кабели, и даже крепежные элементы.

Комплектация Synology DS211

Технические характеристики накопителя Synology DS211 таковы:

Скорость процессора 1.6 ГГц
Оперативная память RAM 256 Мбайт
Тип и количество HDD 2 х 3.5" SATA(II)
Количество портов USB 2.0 3
Количество портов eSATA 1
Максимальная совокупная емкость, Тбайт 2
Горячая замена HDD Нет
Тип и количество сетевых портов 1 x Gigabit LAN
Автозапуск после падения питания Да
Поддерживаемое количество IP-камер 5
Максимально количество принтеров 2

Тестирование Synology VS80 #

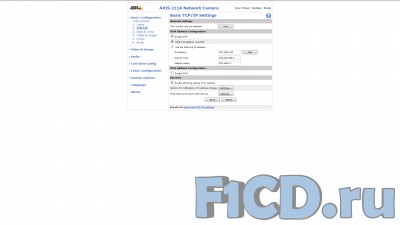

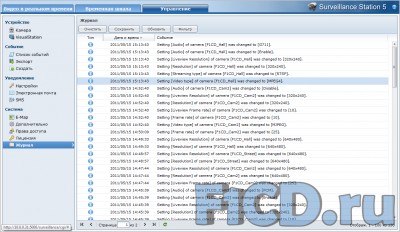

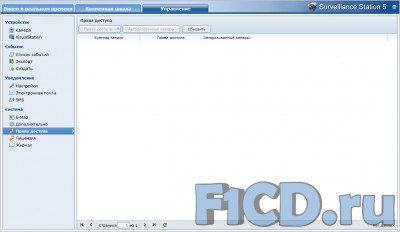

Для того, чтобы использовать Synology VS80 необходимо для начала настроить Disk Station Manager. Как это сделать, мы рассказывали в обзоре NAS-сервера Synology RS810+. Затем необходимо включить функцию Surveillance Station в панели управления, после чего будет доступен этот программный продукт. Далее мы будем рассматривать только этот раздел DSM.

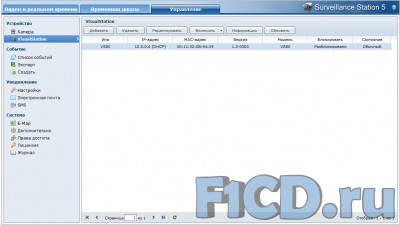

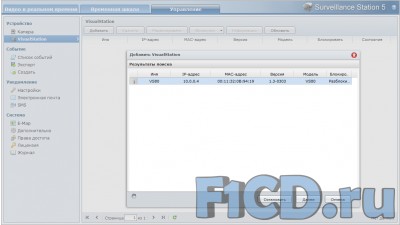

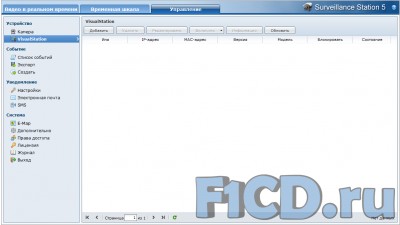

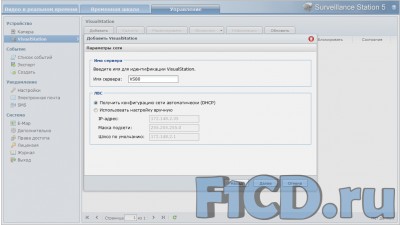

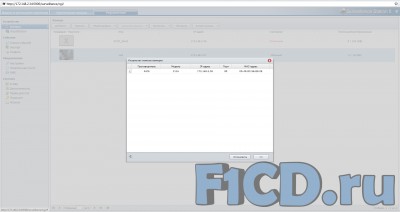

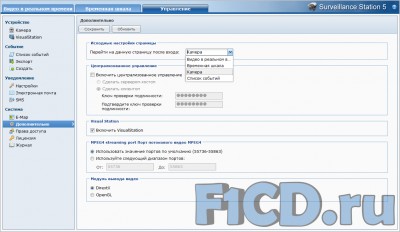

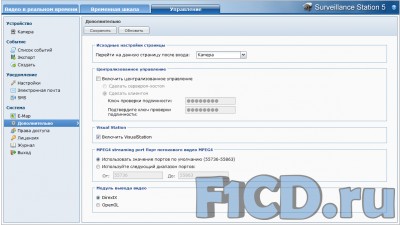

Если настройки сетевых адресов правильные, то в разделе VisualStation появится возможность добавить устройство Synology VS80. Затем в этом разделе, в настройках, можно выставить порядок отображения камер.

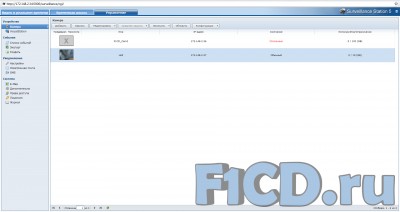

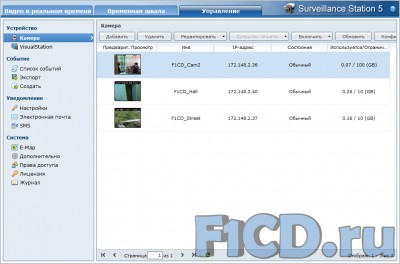

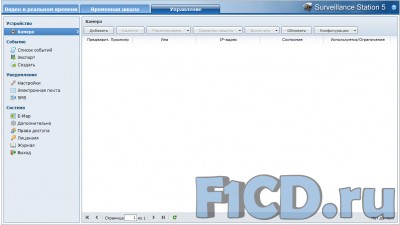

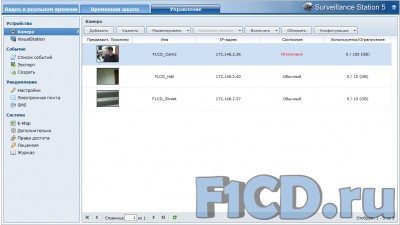

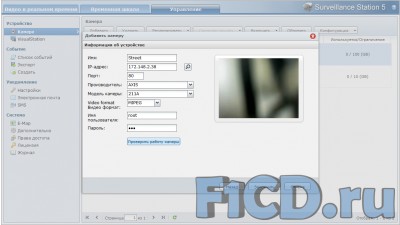

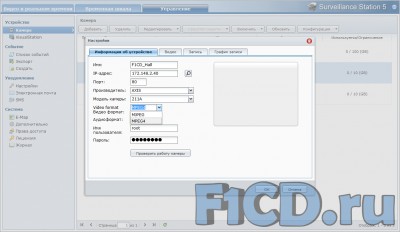

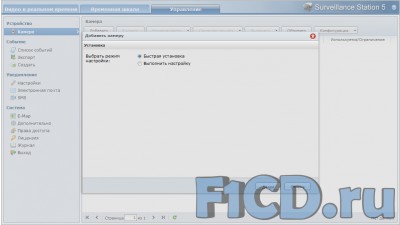

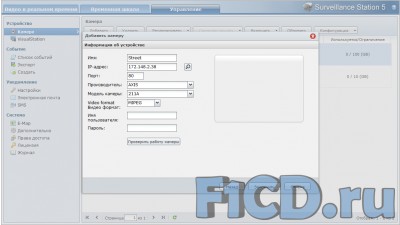

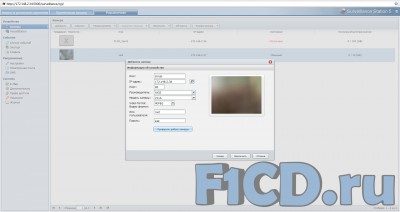

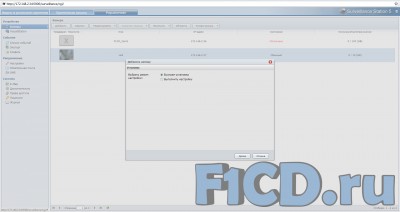

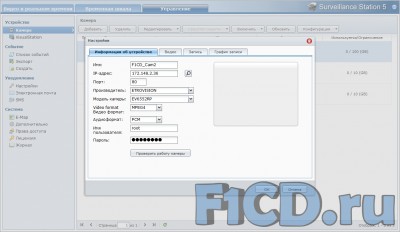

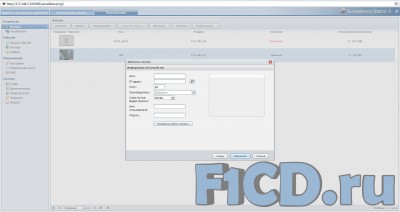

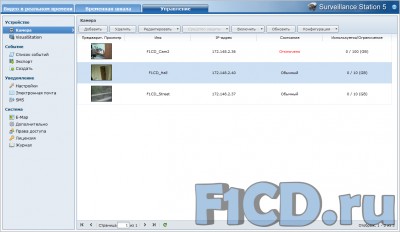

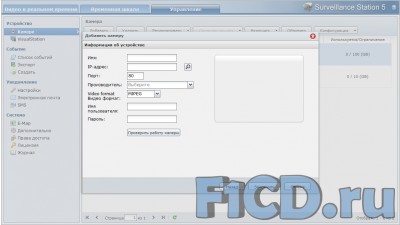

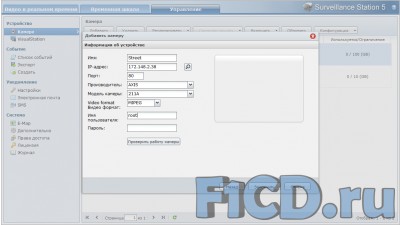

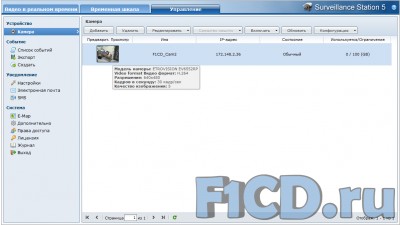

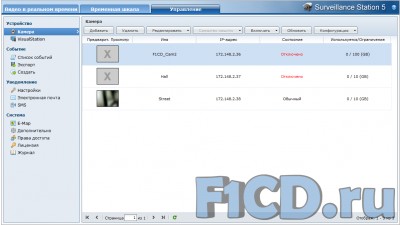

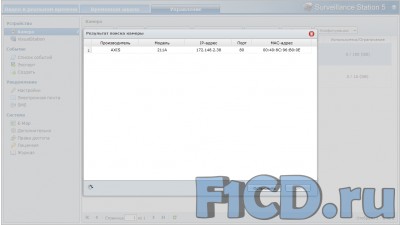

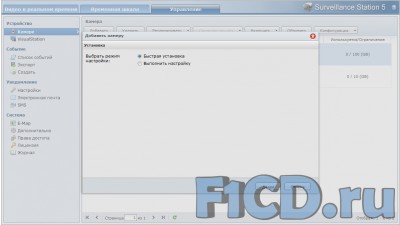

Добавлять камеры необходимо после того, как вы получили к ним доступ со своего компьютера и настроили на них нужные IP-адреса, либо включили автоматическое получение адреса по DHCP. Соответствующие инструкции, как правило, можно найти в документации или на сайте производителя камеры. Наши тестовые камеры имелись в обширном списке поддерживаемых камер.

В зависимости от выбора потока (MJPEG или MPEG4) будут доступны функции воспроизведения и записи со звуком / без звука, а также программный детектор движения Surveillance Station. Камеры DSM может найти автоматически, если это не происходит — необходимо вручную указать IP-адрес, порт, после чего при нажатии кнопки "Проверить работу камеры" появится статичное изображение — скриншот видеопотока.

Купольная камера Etrovision EV6552AP
Объектив камеры Axis 211A

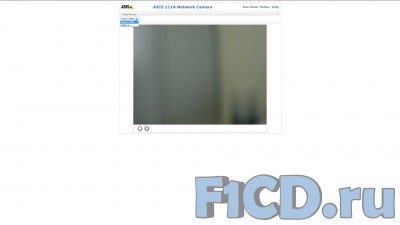

Камера Axis 211A

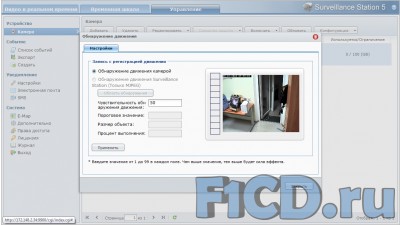

В графике записи необходимо выставить значения, по которым камера будет осуществлять запись — это либо реакция на движение (в том числе с записью предупредительного сигнала), либо постоянная запись. Указать можно как время, так и дни недели.

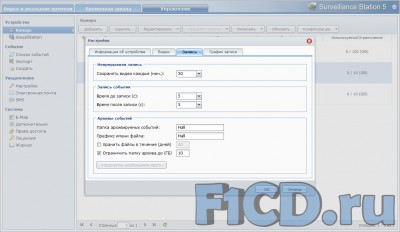

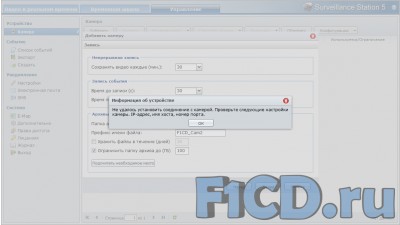

Во вкладке Запись указывается папка назначения, размер дискового пространства и размер файла хранения.

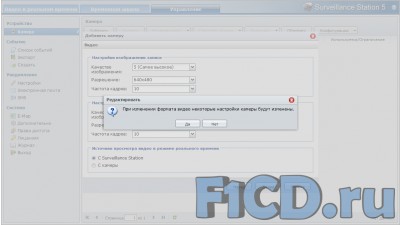

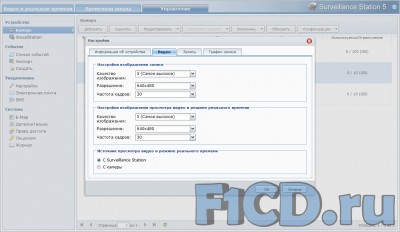

Вкладка видео позволяет выбрать качество изображения, записи, а также источник предпросмотра — непосредственно изображение с камеры или поток, обработанный Surveillance Station.

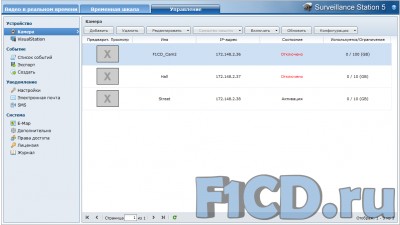

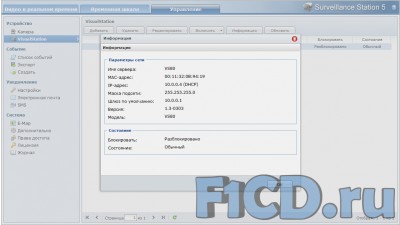

После добавления камер необходимо указать их положение на экране Synology VS80 в разделе VisualStation. Схем отображения три — 4, 6 и 9 камер одновременно.

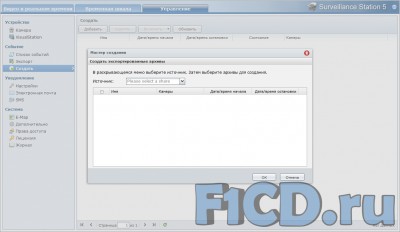

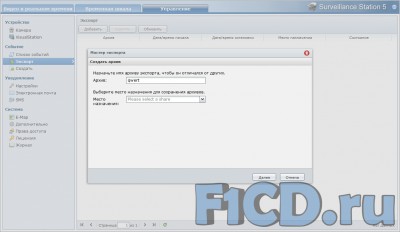

В разделе Список событий хранятся записи с видеокамер. Цвет записи зависит от режима. Ссылка на запись появляется сразу, но активной становится после окончания записи.

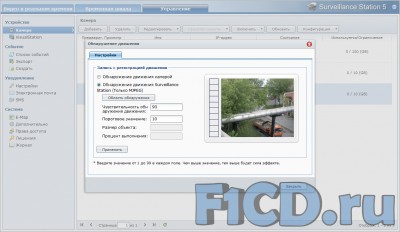

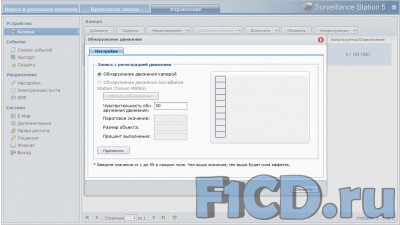

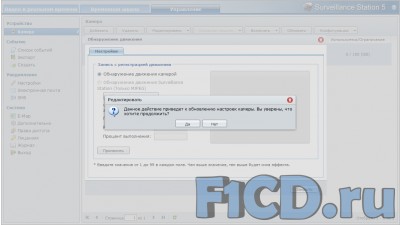

В Surveillance Station есть возможность оповещения пользователя при наступлении событий посредством e-mail и SMS.

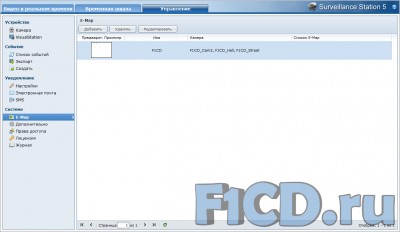

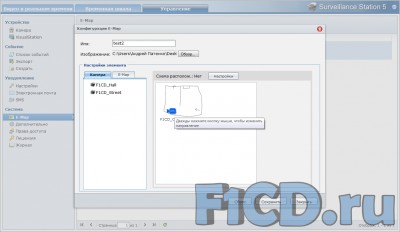

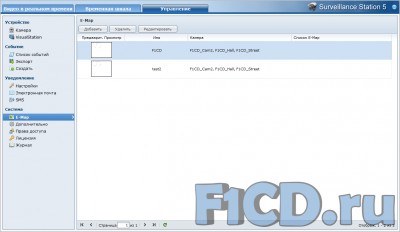

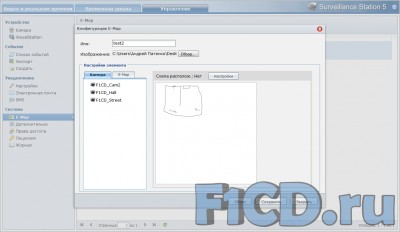

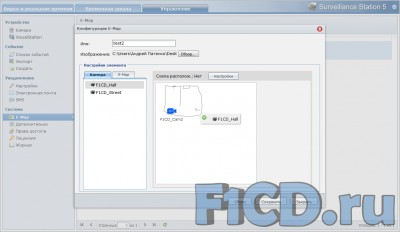

В разделе E-Map можно добавить карту местности, разместить на ней камеры и ориентироваться на охраняемой территории. Камера на карте поворачивается двойным кликом мышки и позиционируется в пространстве. Мы решили схематично изобразить нашу местность, нарисовав план офиса стандартными средствами Windows.

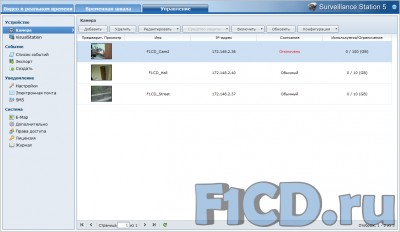

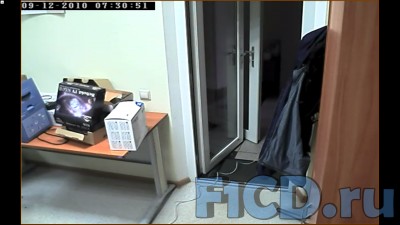

Просмотр в Surveillance Station осуществляется во вкладке Видео в реальном времени. Здесь есть возможность управлять камерой, если она поддерживает технологию PTZ, также можно увеличивать изображение программными средствами, менять уровень громкости, если камера с микрофоном, включать принудительную запись, делать скриншоты, также можно развернуть камеру на весь экран и вывести настроенную карту.

Временная шкала позволяет отсмотреть видео за любой промежуток времени, линия времени масштабируется щелчком мышки, можно выбрать конкретную камеру для каждого окна, в календаре – дату события, причем на шкале записанное время подсвечивается. Также есть возможность искать видео по движению и изменению фокуса.

Важно отметить, что для использования камер необходимо покупать отдельную лицензию. По умолчанию пользователю предоставляется возможность подключить лишь одно устройство наблюдения.

После всех необходимых настроек, компьютер можно подключать лишь для изменения параметров DSM. К слову, благодаря приложениям DS cam, в качестве устройств контроля камер могут выступать и мобильные устройства от Apple (iPhone, iPod touch, iPad), а также смартфоны и планшеты на базе Android.

Непосредственно для видеонаблюдения вполне достаточно:

  • NAS-сервера.
  • Терминала Synology VS80.
  • Мышки и монитора.

Меню терминала просто и лаконично — информация об устройстве, прошивка с USB-носителя, изменение разрешения, просмотр записанного видео, настройка PTZ, создание скриншота. Управление по пунктам происходит с помощью мыши. Двойным кликом – камера переходит в полноэкранный режим. Поиск и просмотр записанного видео также достаточно функциональны — календарь, временная шкала, регулировка громкости звука.

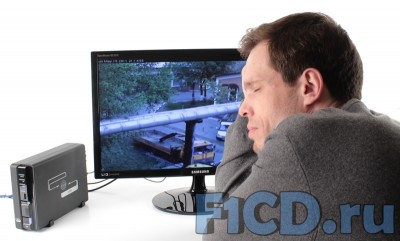

В видео представлен пример использования видеотерминала Synology VS80.

Synology VS80 | Резюме #

Компания Synology для многих является уже неким эталоном качества. То, что помимо NAS-серверов, появляются и прикладные устройства, решающие узкий круг задач, довольно удобно. Synology VS80 — это востребованный нишевый продукт, позволяющий создать небольшую (до девяти камер) автономную PC-независимую систему видеонаблюдения.

Итоговая стоимостью такого проекта получается значительно меньше, чем полностью укомплектованная аналоговая или профессиональная цифровая система, для настройки и обслуживания которой, скорее всего, потребуется приглашать специалистов, а в DSM и Surveillance Station разберется и обычный пользователь.

Плюсы Synology VS80: #

  • Возможность использования с любыми NAS Synology.
  • Предельно простой и понятный интерфейс.
  • Пост охраны работает без компьютера – охрана может только наблюдать.

Минусы Synology VS80: #

  • Медленная реакция на некоторые команды.

Галерея фото Synology VS80 #

Система видеонаблюдения в действии #

Галерея интерфейса Synology VS80 #

Протестировано в F1CD.ru
