TRENDnet TPL-405E: обзор четырёхпортового адаптера Powerline

27 июня 2013, Однокрылов Владимир 0
Сегодня мы протестируем Powerline-адаптер TRENDnet TPL-405E. Устройство позволяет создать в помещении локальную сеть на основе обычной электропроводки, обеспечивая при этом теоретическую пропускную способность до 500 Мбит/с. Модель оснащена четырьмя портами Gigabit Ethernet и поддерживает шифрование данных по алгоритму AES, а режим энергосбережения снижает потребление электроэнергии на 80%. О возможностях TRENDnet TPL-405E читайте в нашем обзоре.

Видеообзор TRENDnet TPL-405E #

Комплект поставки TRENDnet TPL-405E #

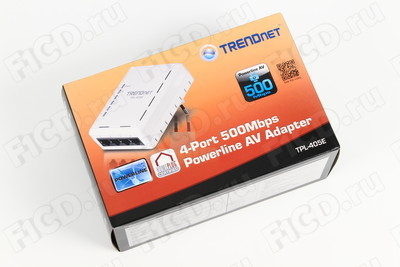

Устройство поставляется в симпатичной коробочке, оформленной в фирменных цветах компании TRENDnet.

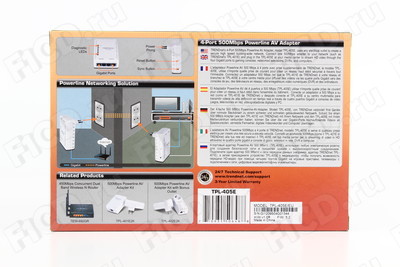

Упаковка TRENDnet TPL-405E

В коробке мы нашли следующий набор:

  • Сам адаптер Powerline.
  • Патч-корд (Cat. 5E) длиной 1,5 м.

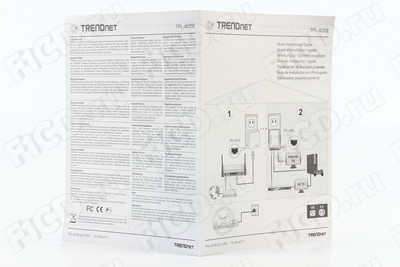

  • Краткое руководство по установке.

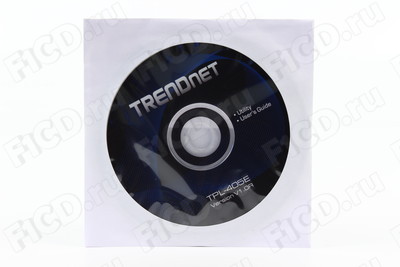

  • Диск с ПО и инструкцией.

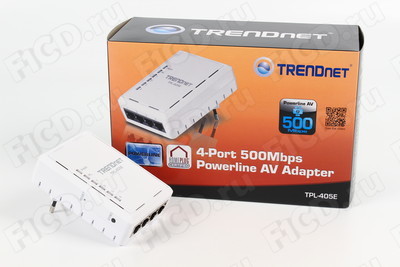

Комплект поставки TRENDnet TPL-405E

Учитывая, что устройство включается в розетку, отсутствие адаптера питания неудивительно.

Дизайн и характеристики TRENDnet TPL-405E #

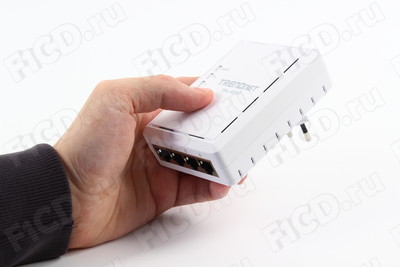

Внешне TRENDnet TPL-405E похож на обычное зарядное устройство, разве что размерами побольше – 105x75x73 мм.

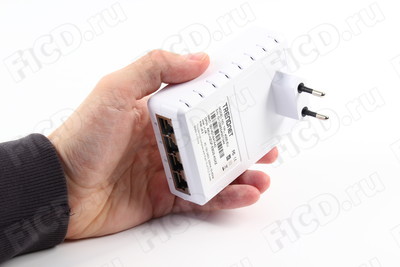

Адаптер TRENDnet TPL-405E

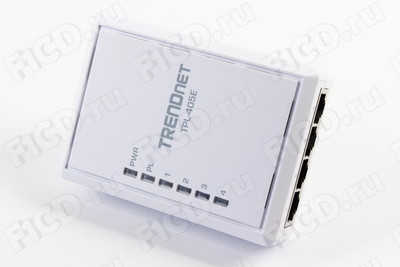

Корпус изготовлен из довольно прочного белого пластика, а на лицевой панели, кроме названия прибора и логотипа производителя, расположены шесть светодиодов:

  • Питание.
  • Активность Powerline.
  • LAN 1-4.
Лицевая панель TRENDnet TPL-405E

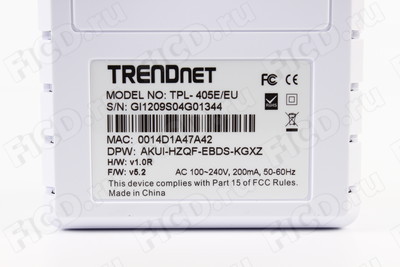

На обороте – вилка без заземления и наклейка с техническими данными.

Оборотная сторона TRENDnet TPL-405E

На обеих боковинах – отверстия вентиляции.

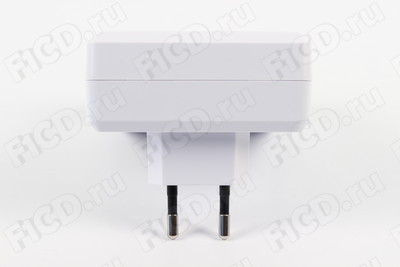

Правая боковина TRENDnet TPL-405E

А на левом боку есть ещё и две кнопки – SYNC (синхронизация) и сброс.

Левая боковина TRENDnet TPL-405E

На нижнем торце разместились четыре LAN-порта 1 Гбит/с.

Нижний торец TRENDnet TPL-405E

Масса адаптера, по нашим измерениям, составляет 159 г.

TRENDnet TPL-405E на весах

Сводные технические характеристики TRENDnet TPL-405E вы найдёте в таблице.

Тип Powerline-адаптер
Интерфейсы

4 порта RJ-45 10/100/1000 Мбит/с Auto-MDIX

Вилка для подключения к электросети

Диапазон частот 2 ~ 50 МГц
Модуляция OFDM символьная модуляция при синхронизации соединений, 1024/256/64/8 – QAM, QPSK, BPSK, ROBO Carrier
Протоколы TDMA, CSMA/CA
Скорость передачи данных

Powerline: до 500 Мбит/с

Ethernet: до 2 Гбит/с через каждый порт в дуплексном режиме

Совместимость утилиты с операционными системами Windows 7 (32/64-bit), Vista (32/64-bit), XP (32/64-bit)
Максимальное количество адаптеров в одной сети

64

Рекомендуется: не более 16 адаптеров в одной сети Powerline

Наложение сетей Powerline Не более 4 сетей на одну фазу
Дальность передачи сигнала До 300 метров
Алгоритмы защиты 128-Bit AES (Advanced Encryption Standard)
Индикаторы

PWR – питание

PL – сеть Powerline

1~4 – состояние Ethernet-соединений

Кнопки Sync, Reset
Размеры 105x75x73 мм
Масса 170 г
Электропитание 100~240 В пер. тока, 50~60 Гц
Потребляемая мощность

Режим активного соединения: не более 6,4 Вт

Режим ожидания: не более 0,97 Вт

Сертификаты CE, FCC, HomePlug® AV

Тестирование TRENDnet TPL-405E #

В пару к устройству мы использовали точно такой же адаптер – TRENDnet TPL-405E, а подключили мы их для начала в розетках в пределах одного офиса без помех наподобие УЗО. Устройства соединились между собой практически мгновенно и без участия пользователя, а качество связи визуально легко было определить по цвету светодиода PL – PowerLine:

  • Зелёный – отличное качество сигнала.
  • Жёлтый – среднее.
  • Красный – низкое.
  • Не горит – соединение не установлено.

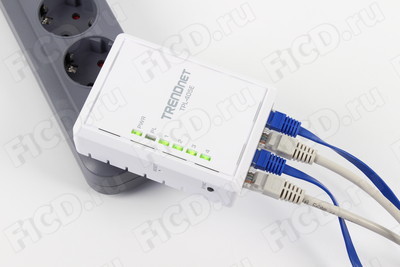

TRENDnet TPL-405E в работе

Светодиоды 1~4 отображают состояние Ethernet-соединений и имеют следующие значения:

  • Горит непрерывно – соединение установлено.
  • Мигает – прием/передача данных.
  • Не горит – соединение не установлено или устройство отключено.

Работа светодиодов LAN-портов TRENDnet TPL-405E

В принципе, использовать адаптеры такого рода можно фактически "из коробки" – воткнул в розетку, подключил провода и забыл про адаптеры надолго. В нашем случае подключение Powerline установилось на скорости примерно 300 Мбит/с, которая в процессе работы колебалась от 240 до 335 Мбит/с – видимо, российские электросети всё же не столь стабильны, как хотелось бы. Информацию о качестве подключения мы получили из вкладки "Main" фирменной утилиты TRENDnet Powerline Utility.

Главное окно TRENDnet Powerline Utility

Программа автоматически определяет только устройства, подключённые напрямую к ПК, а для добавления других Powerline-адаптеров нужно вводить информацию вручную в соответствующее окошко.

Добавление устройства в TRENDnet Powerline Utility

Кроме мониторинга Powerline-устройств, на вкладке "Main" также можно обновить прошивку выбранного адаптера. Правда, на момент тестирования был доступен только первый релиз ПО.

Диалог обновления прошивки адаптеров в TRENDnet Powerline Utility

На второй вкладке, "Privacy", можно сменить название Powerline-сети. Настройки можно применить к одному локальному или ко всем устройствам в сети.

Вкладка "Privacy" в TRENDnet Powerline Utility

Вкладка "Diagnostics" содержит общую информацию о проводной сети и обнаруженных адаптерах, а полученную информацию можно сохранить в виде отчёта или вывести на печать.

Вкладка Diagnostics в TRENDnet Powerline Utility

Последний раздел – "About". Здесь можно узнать версию программы, полюбоваться на лицензионные знаки и воспользоваться функцией автосканирования на наличие подключённого к ПК с утилитой адаптера Powerline.

Вкладка "About" в TRENDnet Powerline Utility

Теперь – к скоростным показателям. Для нашего формального соединения примерно в 300 Мбит/с мы получили следующие результаты при файлообмене:

  • При копировании файлов с ПК1 на ПК2 – примерно 25 Мбайт/с, или 200 Мбит/с.
Копирование с ПК1 на ПК2 при помощи TRENDnet TPL-405E
  • Передача данных с ПК2 на ПК1 – 26 Мбайт/с, или 208 Мбит/с.
Копирование с ПК2 на ПК1 при помощи TRENDnet TPL-405E

Таким образом, файлообмен в Powerline-сети при прямом соединении в среднестатистической электрической сети офиса шёл на скорости примерно 200 Мбит/с в обоих направлениях – неплохой результат. Также мы испытали адаптер TRENDnet TPL-405E в роли гигабитного неуправляемого коммутатора и получили скорость до 800 Мбит/с, причём независимо от того, активно соединение Powerline или нет.

Скорость передачи данных между портами LAN в TRENDnet TPL-405E

В результате данная модель легко, не занимая лишнего места на столе, заменяет гигабитный свитч на четыре порта, а в процессе работы нагрев адаптеров был небольшим.

TRENDnet TPL-405E: выводы #

Стоимость TRENDnet TPL-405E в рознице на момент тестирования находится на уровне 3000 рублей, и впечатление от устройства крайне положительное. С одной стороны, мы имеем весьма стабильное Powerline-соединение с фактической скоростью на уровне 200 Мбит/с, чего будет достаточно для замены сети Wi-Fi или LAN 100 Мбит/с в офисе или дома, а с другой – полноценные четыре порта Gigabit Ethernet, с запасом справляющиеся и с передачей данных в Powerline-сеть, и в то же время обеспечивают полноценный файлообмен между подключенными к адаптерами ПК. Таким образом, своё основное предназначение – создание локальной сети с использованием электрической проводки – TRENDnet TPL-405E выполняет, причем при доступной цене, дополняя его функционалом коммутатора гигабитной сети.

За лёгкость в использовании, хорошие скоростные показатели и отличное соотношение "цена/качество" Powerline-адаптер TRENDnet TPL-405E получает почётную награду портала F1CD.ru – "Рекомендуем".

Плюсы TRENDnet TPL-405E: #

  • Неплохие скоростные показателя в обычной электрической сети.
  • Встроенный гигабитный Ethernet-коммутатор.
  • Светодиодная индикация интуитивно понятна.
  • Функциональная утилита для управления Powerline.
  • Хорошее качество сборки.

Минусы TRENDnet TPL-405E: #

  • Существенных не обнаружено.

Фотогалерея TRENDnet TPL-405E #

Галерея интерфейса утилиты TRENDnet Powerline Utility #
