Обзор TRENDnet TEW-691GR: Wi-Fi роутер с поддержкой 802.11n 450 Мбит/с

29 апреля 2011, Однокрылов Владимир 4
Беспроводной маршрутизатор TRENDnet TEW-691GR позволяет не только получить доступ к скоростной беспроводной сети стандарта 802.11n стандарта аж 450 Мбит/с, но и создать домашнюю проводную сеть Gigabit LAN. Однако стоимость этого устройства находится на отметке в 6000 рублей – стоит ли оно того? Подробнее – в нашем обзоре!

Видеообзор TRENDnet TEW-691GR #

Дизайн и комплектация TRENDnet TEW-691GR #

Устройство приехало в традиционной для TRENDnet картонной коробочке, покрытой вполне полезной информацией о его содержимом – роутере TRENDnet TEW-691GR.

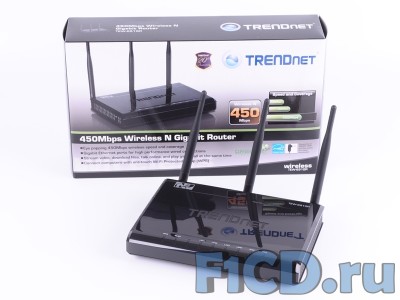

Упаковка TRENDnet TEW-691GR

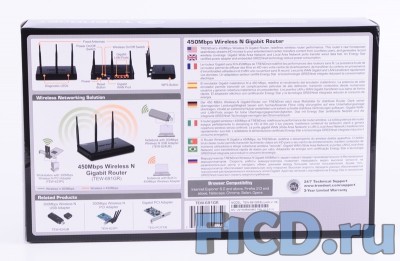

Информация на обороте коробки TRENDnet TEW-691GR

Внутри нас ожидал следующий лаконичный комплект:

  • Роутер TRENDnet TEW-691GR.

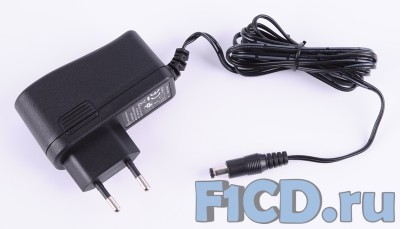

  • Адаптер питания.
  • Патч-корд.
  • Компакт-диск с утилитой настройки.
  • Руководство пользователя.

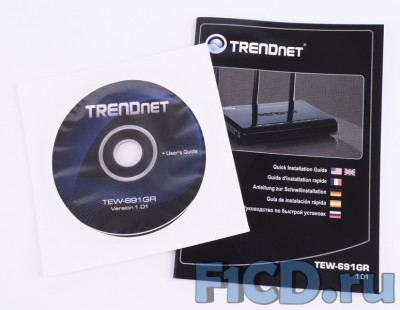

Комплект поставки TRENDnet TEW-691GR

Словом, все, что нужно для начала работы. Разумеется, если Вы больше хотите пользоватся проводной сетью – стоит заранее обзавестись обжатой витой парой нужной длины. Немного забегая вперед, отметим наличие поддержки Ethernet до 1000 Мбит/с – витая пара для полноценной скоростного режима должна быть категории не менее 5 (или 5e). Впрочем, для беспроводной сети это не имеет значения, и если планируется избавится от кучи проводов по всему жилищу – Вы можете смело забыть сказанное выше.

Внешний вид TRENDnet TEW-691GR ничем особенным не отличается – как правило сейчас популярны либо глянцевые черные модели, либо изделия в стиле продукции Apple, и наш испытуемый относится к первым. Но стоит отметить качественное исполнение – пластмасса достойно сформована, на краях отсутствуют пластиковые "заусенцы", да и скрипов замечено небыло.

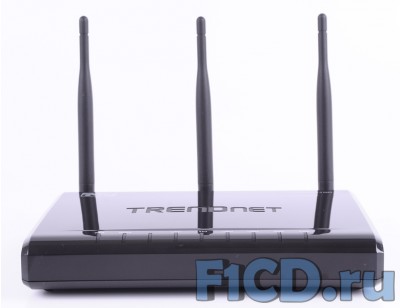

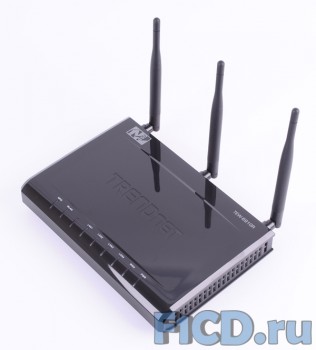

TRENDnet TEW-691GR

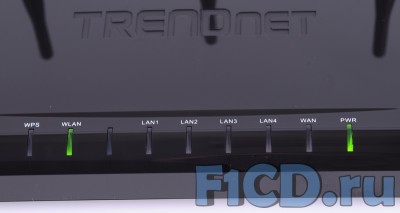

Светодиоды не сверх-яркие, что не может не радовать – не всякий человек жаждет, чтобы к ночи роутер превращался в новогоднюю гирлянду, а цвет светодиодов (в активном режиме) – зеленый, довольно приятный глазу.

Светодиоды TRENDnet TEW-691GR

Сбоку, кроме отверстий вентиляции, присутствует кнопка WPS (Wi-Fi Protected Setup, или защищенная настройка Wi-Fi).

Левая боковина TRENDnet TEW-691GR

На задней панели размещены разноцветные разъемы LAN и WAN переключатель питания, разъем адаптера питания, кнопка сброса, а также редкая вещь – выключатель беспроводных модулей. Обычно беспроводную сеть можно отключить лишь в настройках аппарата и происходит это после его перезагрузки. Антенны несъемные и это лишает в дальнейшем возможности установки более мощных или направленных излучателей.

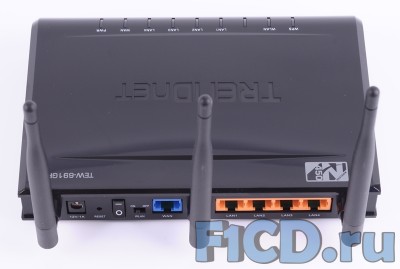

Задняя панель TRENDnet TEW-691GR

Снизу у нас находятся резиновые ножки, наклейка с некоторой информацией о роутере и два отверстия для настенного крепежа.

Оборотная стороны TRENDnet TEW-691GR

Теперь заглянем внутрь – сняв крышку, мы видим плату устройства.

Системная плата TRENDnet TEW-691GR

Выполнена она качественно, небрежной пайки, капель клея или прочих недостатков невооруженным глазом не видно. Размещение элементов тоже вполне логичное, и места хватает. Микросхемы без дополнительного охлаждения, и мы можем вам рассказать о чипах без риска оторвать их от платы вместе с радиатором.

Итак, остановимся для начала на чипе Ralink RT3883F – именно он отвечает за беспроводную сеть (как точку доступа, так и поддержку скорости до 450 Мбит/с и двух диапазонов) и функции маршрутизации.

Ralink RT3883F

Работу беспроводной сети также поддерживают и три радиомодуля, скрытые щитками.

Радиомодули в TRENDnet TEW-691GR

За работу гигабитного свитча стоит поблагодарить Atheros AR8316.

Atheros AR8316

Чип MXIC MX29LV производства компании MACRONIX – это флеш-память объемом 64 Мбайта с временем доступа 70нс, работающая от напряжения 3В.

MACRONIX MX29LV

Технические характеристики TRENDnet TEW-691GR #

Возможности испытуемого устройства таковы:

Название TRENDnet TEW-691GR
Каналы Wi-Fi 1-11 (FCC), 1-13 (ETSI)
Безопасность беспроводной сети
  • 64/128-bit WEP, WPA/WPA2-PSK, WPA/WPA2-RADIUS
  • Возможность создания нескольких Wi-Fi сетей (поддержка Multiple SSID)
Органы управления
Кнопка WPS (Wi-Fi Protected Setup), переключатель питания, переключатель работы Wi-Fi.
Безопасность
  • DMZ-хост и конфигурируемые виртуальные сервера.
  • DNS-серверы — статические или с присвоением WAN; 3 проверенных сервера для DDNS.
  • Фильтрация МАС-адресов, фильтрация доменов/адресов сайтов, фильтрация Protocol/IP.
  • Журнал для событий 5 типов; Ведение журнала с оповещение по электронной почте.
Управление Управление, основанное на технологии Web (HTTP).
Индикаторы Power, WLAN, LAN, WPS
Питание 12 В, 1.0 A (внешний блок питания) при потреблении устройства до 450 мА
Габариты 148 x 180 x 32 мм
Вес 289 г
Возможности подключения

Порты:

  • LAN: 4 порта RJ-45 10/100/1000 Мбит/с с автосогласованием и функциями Auto-MDIX (IEEE 802.3 (10Base-T), IEEE 802.3u (100Base-TX), IEEE 802.3ab (1000Base-T)).

WAN-порт (Ethernet):

  • 1 x 10/100/1000 Мбит/с c поддержкой Auto-MDIX.
  • Динамический IP, статический (фиксированный) IP, PPPoE, PPTP, L2TP, BigPond, Russia PPPoE, Russia PPTP, Russia L2TP.

Беспроводная связь:

  • Три несъемные антенны с коэффициентом усиления 4dBi .
  • IEEE 802.11b, IEEE 802.11g, IEEE 802.11n.

Интерфейс TRENDnet TEW-691GR #

Web-интерфейс роутера состоит из нескольких разделов, и начнем мы с первого – Network, посвященного сетевым настройкам.

  • WAN Setting настраивает порт, через который роутер подключается к Вашему провайдеру, поддерживается Static IP, DHCP, PPPoe, L2TP и PPTP, а параметры аккаунта соотвественно меняются выбранному типу подключения. Доступны также настройки MTU и клонирования MAC-адреса (для провайдеров, привязанных к одному компьютеру).
  • LAN Setting посвящен остальной локальной сети – задаем адреса в сети, работу DHCP-сервера и резервирование адресов.
  • QoS, или Quality of Service, позволяет настроить распределение скорости интернет-соединения по пользователям или поставить общее ограничение.
  • DHCP Client List – это простой монитор для сервера DHCP.

Следующий раздел – Wireless или беспроводные сети. Здесь находятся параметры, связанные с Wi-Fi:

  • Basic – базовые параметры, ничего больше.
  • Advanced – настройки радиомаяка и ретрансляции muticast.
  • Security – параметры безопасности сети, обязательно к посещению – Вы ведь не хотите чтобы Ваши соседи имели бесплатный интернет?
  • WPS – настройки защищенной установки WiFi.
  • Station List - монитор станций, подключенных к этой точке доступа.

Раздел Advanced собрал в себе все прочие дополнительные настройки роутера, как:

  • DMZ - так называемая ДеМилитаризованная Зона, позволяет разделить локальную сеть и Интернет.
  • Virtual Server – позволяет дать доступ на несколько внутрисетевых портов через один внешний.
  • Routing - также называется статический роутинг, и нужен для задания статических маршрутов в подсетях.
  • Access Control - контроль доустпа в интернет, есть возможность как блокировать, так и пропускать определенные адреса или пользователей в соотвествии с правилами и политиками.
  • ALG – управление функцией Application Layer Gate, преднастройками портов для популярных приложений и протоколов.
  • Special Applications – строго говоря, это обычный Port Triggering, и позволяет этот раздел задать динамический режим открытия портов.
  • Gaming – в прочих роутерах это обычно называется Port Forwarding, применение – откртие определенных портов для компьютера в локальной сети во внешнюю сеть.
  • Inbound Filter – ограничение приема пакетов данных с определенного IP-адреса.
  • Schedule – создание временных правил, которые можно потом использовать при задании прочих политик безопасности и маршрутизации.
  • Advanced Network – включение/отключение UPnP и приема пинг-пакетов на WAN-интерфейсе.

Раздел Administrator посвящен настройке и функционированию более базовых параметров:

  • Wizard – подраздел содержит два мастера настройки – один для для интернет-соединения и второй для беспроводной сети. Предлагают настройку устройства в несколько шагов для быстрого старта.
  • Management – доступно измение аккаунта администратора, удаленного доступа, аккаунта динамического имени и названия устройства.
  • Upload Firmware – обновление прошивки.
  • Settings Management – сохранение, сброс и восстановление всех настроек роутера.
  • Time – параметры системного времени роутера.

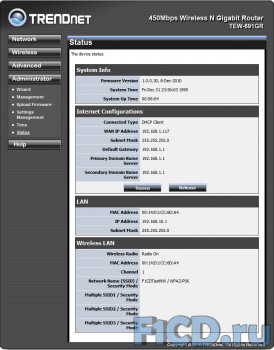

  • Status – общас информация о устройстве и текущем состоянии.

Последний раздел, Help (Помощь) содержит очень подробную англоязычную справку по всех вышеописанным параметрам, поэтому останавливатся на нем мы не будем.

Тестирование TRENDnet TEW-691GR #

Тестирование испытуемого мы проводили в следующих условиях:

  • В беспроводной сети мы использовали четыре клиента: ПК с USB-адаптером D-Link DWA-140 (до 300 Мбит/с) и три ноутбука со встроенными беспроводными модулями на базе Atheros AR9285 (адаптеры Wi-Fi 802.11n до 150 Мбит/с). Использовалось шифрование WPA2-PSK AES, и максимальный суммарный результат загрузки сети всеми адаптерами (чтение Wi-Fi клиентами файлов с SSD-диска гигабитного ethernet-клиента) составил 80 Мбит/с. Результат, в целом, неплох, но похожие цифры мы уже видел в производительных роутерах 802.11n стандарта 300 Мбит/с (например, в TRENDnet TEW-652BRP), то есть, либо TEW-691GR действительно покажет более высокий результат с полноценным 450 Мбит/с клиентом (а таковых в широкой продаже практически нет), либо на зашифрованном соединении получить более выскоий результат просто не получится. Признаемся, мы рассчитывали увидеть повышение общей производительности беспроводной сети на данном роутере, учитывая, что у TRENDnet TEW-691GR заявлен в полтора раза более высокий, по сравнению со всеми остальными моделями на рынке, скоростной стандарт.
  • В локальной сети мы использовали гигабитные клиенты и SSD Intel X25-M в качестве накопителя, полученный результат в CrystalDiskMark составил более 800 Мбит/с:

Производительность локальной сети упирается именно в сетевое оборудование, поскольку скоростные показатели SSD-накопителя, использованного в тесте, составляет 160-180 Мбайт/с. При этом возможности гигабитной сети в TRENDnet TEW-691GR позволяет полностью нагрузить обычные жесткие диски, скоростные характеристики коих крайне близки к полученным нами результатам.

TRENDnet TEW-691GR | Резюме #

Стоимость TEW-691GR составляет примерно 5500 рублей, с колебаниями цены в зависимости от региона и дистрибьютора. И эта цена всё же высоката для такого класса устройств. Основной ценовой диапазон роутеров с поддержкой Gigabit Ethernet и Wi-Fi 802.11n находится на уровне 3-5 тысяч рублей. Однако у TRENDnet TEW-691GR есть преимущество – поддержка скоростной беспроводной сети до 450 Мбит/с (разумеется, без шифрования), однако, увидеть плюсы нового стандарта без использования 450 Мбит/с клиентских устройств, как оказалось, не получится.

Плюсы TRENDnet TEW-691GR: #

  • Стабильность.
  • Качественная схемотехника и элементы.
  • Приличные скоростные показатели в локальной сети.

Минусы TRENDnet TEW-691GR: #

  • Скорость в зашифрованном режиме находится на уровне мощных роутеров стандарта 300 Мбит/с.
  • Высокая цена.

Галерея фото TRENDnet TEW-691GR #

Галерея снимков интерфейса TRENDnet TEW-691GR #

Протестировано в F1CD.ru
