Обзор спутникового маршрутизатора SB-Router: раздача Интернета своими руками

12 октября 2011, Попов Дмитрий 0
Наш недавний обзор, посвященный организации спутникового доступа в Интернет от StarBlaizer, казался каким-то неполным, поскольку не было в нем волшебного слова "роутер". А так хочется организовать для многих устройств дома или в малом офисе простое и комфортное подключение! И тут StarBlazer предлагает нам серию прошивок, разработанных для популярных роутеров. Потребуется, конечно, приемник StarBlazer SB340-USB и еще кое-что. Итак, обо всем по порядку.

Участники соревнований #

В основу этой разработки, как можно догадаться, легла замечательная схема: шьешь роутер новой прошивкой, подключаешь к нему все компоненты, он сам настраивает коннекты и тоннели — а в результате получаешь Интернет по всей сети с автоматической раздачей IP-адресов. Именно такой хотелось бы видеть работу нашей непростой системы, в которую оказались вовлечены маршрутизатор D-Link DIR-320, USB-модем от МегаФона, USB-хаб с внешним питанием от KS-is, спутниковый приемник StarBlazer SB340-USB, а также установленная на крыше антенна 90 см с LBA и 20 метров кабеля с F-разъемами.

Большинство устройств было у нас еще с прошлого обзора. В гости пригласили лишь D-Link DIR-320 — до этого он тихо и мирно раздавал Интернет на даче. К слову, Asus WL-500G Premium V2, TP-Link TL-WR1043ND, D-Link DIR-320 – эти модели маршрутизаторов можно превратить в так называемый SB-Router.

SB-Router | Процедура прошивки #

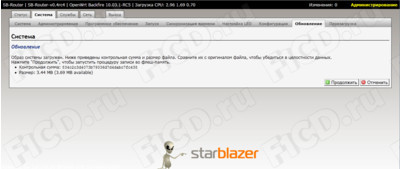

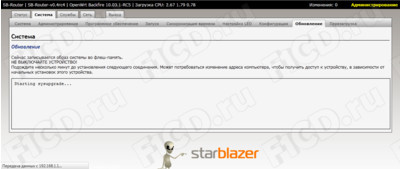

Процедура превращения D-Link DIR-320 в SB-Router подробно описана на сайте StarBlazer. Если для прошивки выбрана другая модель из трех возможных, нет проблем — детально и пошагово объяснены все действия. Учтено и то, что D-Link DIR-320 может "не признать" предлагаемую прошивку SB-Router за "родную" и придется применять способ прошивки с отключением/подключением питания маршрутизатора вручную. Для запуска процесса прошивки предлагается удобная утилита flash_dlink.bat. Было бы здорово добавить в пакет ПО еще и файл tftp.exe — вдруг у кого нет? Если у Вас нет – скачайт здесь.

StarBlazer проявляет себя заботливым разработчиком: к нашим услугам не только прошивка, утилиты, но и файлы конфигурации, загрузка которых на перепрошитый маршрутизатор превращает его в устройство именно той конфигурации, которая нам нужна. Есть варианты, зависящие от спутника, а также от способа настройки оборудования. Прошивки, конфигурации ко всем маршрутизаторам и другую информацию можно найти на сайте StarBlazer.

Конфигурации SB-Router #

Спутниковый маршрутизатор SB-Router может работать в одной из четырех конфигураций:

  1. Ethernet-маршрутизатор для домашней сети с поддержкой WiFi. Выполняет фактически те же функции, что и "базовые" модели домашних маршрутизаторов.
  2. 3G-маршрутизатор для домашней сети с поддержкой WiFi. Позволяет подключить к Интернету через 3G-модем не только отдельный компьютер, но и целую домашнюю сеть, как по Ethernet, так и по WiFi. Для подключения к сотовой сети используется стандартный 3G-модем или даже сотовый телефон с USB-портом.
  3. Спутниковый маршрутизатор для домашней сети с поддержкой WiFi, с использованием запросного канала Ethernet. Позволяет подключить к спутниковому Интернету StarBlazer домашнюю сеть как по Ethernet, так и по WiFi, не используя для этого выделенный компьютер.
  4. Спутниковый маршрутизатор для домашней сети с поддержкой WiFi, с использованием запросного канала 3G. Позволяет подключить к спутниковому Интернету StarBlazer домашнюю сеть, как по Ethernet, так и по WiFi, не используя для этого выделенный компьютер. Для подключения к сотовой сети используется стандартный 3G-модем или сотовый телефон с USB-портом.

Наш выбор — спутниковый маршрутизатор для домашней сети с поддержкой WiFi, с использованием запросного канала 3G. Собственно говоря, спутниковая часть и запросный канал 3G у нас уже успешно функционировали по результатам прошлого обзора. Осталось добавить к ним роутер с соответствующей прошивкой.

SB-Router | Собираем схему #

Роутер D-Link DIR-320 имеет только один USB порт, который мы расширили за счет USB-хаба с внешним питанием от KS-is. В принципе, схема запускается и без дополнительной подпитки USB, но мощности модему явно не хватает и дополнительный источник питания идет только на пользу. USB-порт в нашем случае несет двойную нагрузку: через него с маршрутизатором общаются спутниковый приемник StarBlazer и 3G-модем.

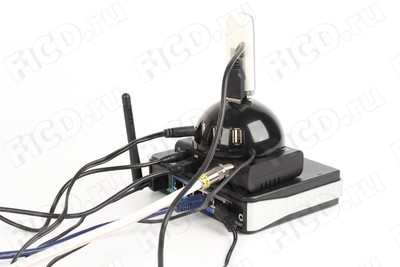

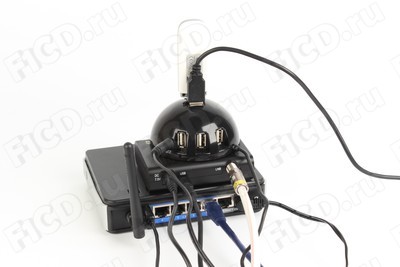

Спутниковый приемник StarBlazer SB340-USB, USB-хаб KS-is, 3G-модем от МегаФона и роутер D-Link DIR-320

Один из LAN-портов маршрутизатора соединяем кабелем с портом RJ-45 компьютера, предварительно установив в сетевых настройках автоматический выбор IP-адреса. Все эти нюансы подробно описаны в фирменном руководстве по прошивке SB-Router. Если антенна настроена на спутник (как у нас), то все готово и после подачи питания осталось настроить ПО.

Настройка SB-Router #

Настройка заключается в том, что нужно внести свои регистрационные данные в соответствующие поля интерфейса, не изменяя других параметров. Если все сделано именно так, то система работает. Мы не случайно обращаем внимание на этот факт. Дело в том, что после загрузки конфигурационного файла в некоторых полях появятся казалось бы странные на первый взгляд IP-адреса. Не нужно их трогать: добавим только пароль, имя и MAC-адрес для спутникового приемника.

Ввод регистрационной информации для настройки SB-Router

Прошивка представляет собой полноценное ПО для маршрутизатора, построенное на основе OpenWrt, с большим количеством разделов, расширяющих функциональность маршрутизатора. Опытные пользователи смогут получать разнообразную статистическую информацию о работе системы и т. п.

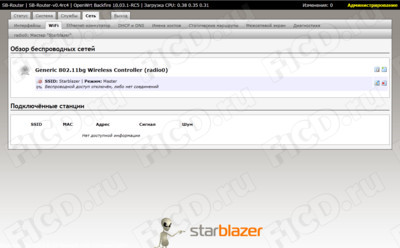

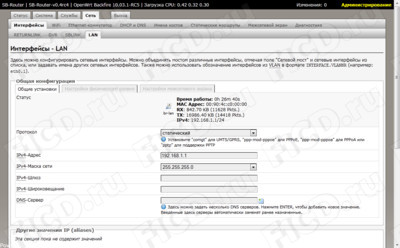

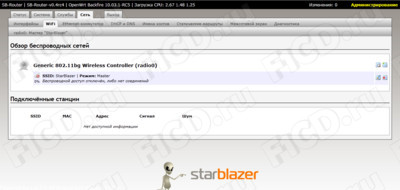

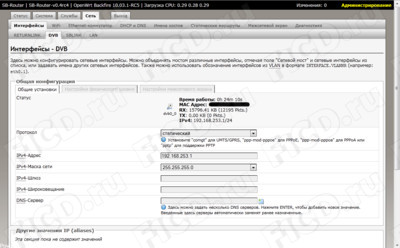

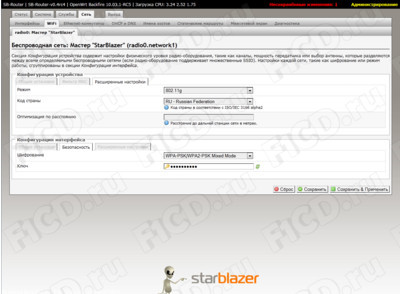

Интерфейс программного обеспечения SB-Router

Те же, кто видит в строках настройки не более, чем буквы и цифры, могут радоваться тому, что в описании прошивки StarBlazer приводит все основные скриншоты и указывает строки, которые нужно модифицировать.

Хорошо, что 3G-модем не приходится настраивать — система заботится о нас. Фактически, нам не пришлось вводить ни одной цифры и буквы в этом разделе. А вот позаботиться о месте, где GSM-прием наилучший, стоит. Наш опыт показывает, что сигнал со спутника идет хорошо, мощно, чего не скажешь о мобильной связи, подверженной значительному ослаблению сигнала и даже полному его пропаданию (и это в Москве!). А если не будет тоненькой ниточки 3G, по которой данные бегут от нас, то не будет работать и широкий канал по направлению к нам от StarBlazer, увы.

Настройка 3G-соединения

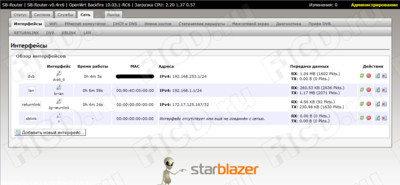

Статистика интерфейсов в ПО SB-Router

SB-Router | Сравнение производительности #

Важный момент: запустив SB-Router, мы выиграли в удобстве организации доступа к спутниковому Интернету, но потеряли возможность использовать ускоритель Slonax 3G. Сама технология создания соединения не предусматривает его использования. Однако уже готовятся новые варианты прошивки, например 04rc6, в котором видны намерения разработчиков предоставить пользователям технологии SB-Router возможность использования одного из ускорителей. По крайней мере, уже появилась заготовка для его конфигурационного файла.

Заготовка для конфигурации ускорителя в ПО SB-Router

Без применения ускорителя достигнуть максимальных скоростей будет непросто. Наши тесты без ускорителя демонстрируют весьма среднюю производительность, которой достаточно для веб-серфинга, но маловато для получения больших объемов данных.

Скорость передачи данных без использования ускорителя Slonax 3G

Пока получается так, что изменив конфигурацию оборудования и ПО для использования ускорителя Slonax 3G на том же оборудовании, мы получаем на том же тарифе тот же объем данных в несколько раз быстрее. Но без SB-Router.

Скорость передачи данных с использованием ускорителя Slonax 3G

Трудно назвать выбор "комфортная раздача Интернета в сети — скорость доступа" простым. Но поскольку прошивки для маршрутизаторов SB-Router носят статус тестовых и все еще находятся в стадии разработки, хочется надеяться, что финальный релиз не будет иметь ограничений по скорости. Тем более что компания StarBlazer буквально несколько дней назад начала коммерческую эксплуатацию еще одного ускорителя для передачи данных, Globax 5.

SB-Router | Вывод #

Сначала мы тестировали версию прошивки SB-Router 04rc4. Статус — "тестовая". Затем получили вариант 04rc6. Разработка продолжается. Несмотря на положительное впечатление от идеи в целом и оперативную поддержку разработчиков StarBlazer, маршрутизатор D-Link DIR-320 так и не удалось научить раздавать Интернет через WiFi при беспроблемной работе через LAN.

Есть вероятность, что отдельные модели маршрутизаторов из заявленных "сойдут с дистанции": их не будут далее поддерживать из-за невозможности создать для них устойчивую версию ПО. Информация о подобных решениях есть на форуме StarBlazer.

StarBlazer ставит перед собой задачу разработки итогового варианта спутникового маршрутизатора, учитывающего потребности и пожелания пользователей, надеемся, у них всё получится, ведь уже сейчас использовать SB-Router можно.

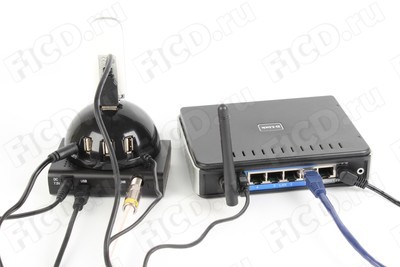

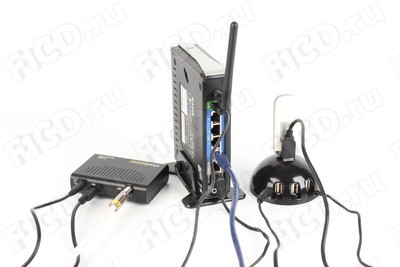

Стенд для тестирования SB-Router #

Фотогалерея SB-Router #

Протестировано в F1CD.ru
